BEDIENUNGSANLEITUNG SHX501HEAT2023 SHX

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

INHALTSVERZEICHNIS

Wichtige Informationen zur Sicherheit, Standort und zum elektrischen Anschluss

Recycling, Entsorgung, Konformitätserkläragung

Lieferumfang

Beschreibung des Gerätes

Standort und Anschluss

Wandmontage, Standmontage

Inbetriebnahme und Funktion

Sicherheitseinrichtungen

Reinigung und Wartung

Technische Informationen

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELFST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICTBEACHTUNG VON ANWEISUNGEN KÖNNE ZU PERSONEN- UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GEWÄHRLEISTUNGSANSPRUCHS FÜRHREN!

Bestimmungsgemäß Verwendung

Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und damit für keine anderen Zwecke eingesetzt werden. Dieses Gerät ist ausschließlich zur Wandmontage geeignet. Der tiefste Punk des Geräts muss bei der Montage 180cm über dem Boden sein.

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDARD UND ZUM ELEKTRISCHEN ANSCHLUSS

1. Verwenden Sie diesen Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. jeder andere Verwendung, die nicht vom Hersteller empfohlen wird, konnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.
2. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und damit für keine anderen Zwecke eingesetzt werden.
3. Entfernen Sie die Verpackung und stellen Sie sicher, dass das Gerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren Sie ihren Handler.
4. Vor Anschluss an das Netz mussen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätotypenschildes übereinstimmen.
5. Die elektrische Steckdose, an der Sie das Gerät anschließen, damit nicht defekt oder lose sein und muss

für die erforderliche Strombelastung geeignet und vor allem zuverlüssig geerdet sein.

1. Vermeiden Sie die Verwendung eines

Veränderungskabels, Denn diese konnte überhitzen und einen Brand erzeugen.

1. Ist das Stromversorgungskabel beschädigt muss es vom

Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden. Verdrehen Sie das Netzkabel nicht und knicken Sie es nicht ab.

1. Das Gerätarf nicht direkt unter einer Wandsteckdose aufgestellt sein. Im Zweifelsfall setzen Sie ihre elektrische Installation von einem qualifizierten Elektriker überprüfen.

2. Es ist verboten die Eigenschaften theses Gerätes wie auch immer anzupassen oder zu modifizieren.

Verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung kann zum Verlust der Gewährleistung führen).

1. Dieses Heizgerät nicht benutzen, wenn es sightbare Anzeichen von Beschädigungen aufweist.

2. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder des Kabels stets und ausschließlich an vom Hersteller autorisierten Kundendienststellen.

3. Dieses Gerätarf ausschließlich von Erwachsenen benutzt werden.

4. Kindern ab 3 Jahren und jünger als 8 Jahre)dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kindern ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführung.

1. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.
2. Verwenden Sie das Gerät nicht in kleinen Räumen, in denen sich Personen aufhalten, die nicht in der Lage sind, den Raum selbstständig zu verlassen, es sei dess, diese werden ständig überwacht.
3. Kinder dürfen nicht mit dem Gerät speiten. Kinder unter 3 Jahren sind vom Gerät fernzuhalten, es sei dessen, Sie werden ständig überwacht.
4. Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr!
5. Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgestattet.
6. Das Gerät ist nicht für Dauer- und Prázisionsbetrieb geeignet.
7. Dieses Heizgerät nicht benutzen, wenn es zuvor fallen gelassen wurde.
8. Dieses Gerät dient nur zum Betrieb in trockenen Innenräumen.
9. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, sehen

Schwimmbecken, Badewanne oder Dusche. Achten Sie daraufuf, dass kein Wasser in das Gerät eindringen kann.

1. Benutzen Sie das Gerät nicht in direkter Höhe zu Benzin, Gas, Öl, Alkohol oder anderen explosionsgeführlichen und leicht brennbaren Flüssigkeiten oder Gasen.

2. Um die Brandgefahr zu口中ern halten Sie vom Luftauslass des Gerätes einen Abstand von mind. einem Meter zu allen leicht entzündlichen Stoffen wie z.B.:

a. unter Druck befindlichen Gefäßen (z.B. Sprühbehälter)

b. Möbeln

c. Textilien jeglicher Art

1. Dieses Heizgerät auf einer waagerechten und stabilen Fläche oder gegebenenfalls an einer Wand befestigt benutzen.

2. Decken Sie das Gerät während des Betriebes und der Auskuhlphase niemals ab.

3. Achten Sie darauf, dass keine Gegenstände zwischen Gerät und Montagewand gelangen, welche die Heizfläche berühren.

4. Schalten Sie das Gerät immer aus, bevor Sie den Netzsteckerziehen.

5. Vorsicht - Einige Teile des Produktes können sehr heißt werden und Verbrennungen verursuchen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind. Lassen Sie

das Gerät immer abkühlen, bevor Sie es reinigen oder demontieren möchten.

1. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen bzw. wenn es gewartet werden muss. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
2. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.

ACHTUNG	VERLETZUNGSGEFAHR Das Gerät wird während des Betriebs heißt! Berühren Sie niemals das Gerät während des Betriebs →这点 könnte zu ernsthaften VERBRENNUNGEN führen.
ACHTUNG	BRANDGEFAHR Das Gerätarf während des Betriebs nicht abgedeckt werden!
ACHTUNG	SICHERHEITSABSTAND Halten Sie mind. einen Meter Sicherheitsabstand zu leicht entzündlichen Gegenständen wie Möbeln, Vorhängen, Papier, etc. ein! STANDORT Stellen Sie das Gerät immer so auf, dass die Luft ungehindert ein- und ausströmen kann. VERBRENNUGSGEFAHR Das Gerät wird während des Gebrauchs sehr heißt und kann Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind. ÜBERHITZUNGSGEFAHR Beheizen Sie keine Räume mit weniger als 4m³ Rauminhalt

Symbole auf dem Gerät

Symbol:

Bedeutung:

Achtung! Nicht abdecken!

Das Symbol am Gerät weist daraufhin, dass es nicht zulässig ist, Gegenstände (z.B. Handtücher, Kleidung etc.) über dem Gerät oder direkt davor aufzahngen. Das Heizgerätarf nicht abgedeckt werden, um Überhitzung und Brandgefahr zu vermeiden!

Symbol:

Bedeutung:

Schutzklasse 2

Das Symbol weist daraufhin, dass das Gerät, der Schutzklasse 2 zuzuordnen ist.

Geräte der Schutzklasse 2 sind nicht an den Schutzleiter angeschlossen. Stattdessen haben sie eine verstärkte oder doppelte Isolierung in Höhe der Bemessungsisolationsspannung zwischen aktiven und berührbaren Teilen. Elektrisch leitende Oberflächen oder leitfähige berührbare Teile sind so durch eine verstärkte oder doppelte Isolierung von spannungsführenden Teilen getrennt.

Recycling, Entsorgung, Konformitätserklärgung

RECYCLING Die Verpackungsmaterialien können recycleit werden. Deswegen wird empfehlen, diese im sortierten Abfall zu entsorgen

ENTSORGUNG Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können

	gefährliche und umweltgeführende Stoffe enthalten. Entsorgen Sie diesen daher nicht im unsortingen Restmull, sondern an einer ausgewiesenen Sammelstelle für Elektro-und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sichitte an ihren Handlender oder die örtlichen Behörden. Richtlinie 2012/19/EU
	BATTERIEENTSORGUNG Gemäß der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien, Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie daraufhin, dass es verboten ist, Altbatterien im Hausmull zu entsorgen.Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. These Zeichen finden Sie auf Batterien: Li = Batterie enthalt Lithium Al = Batterie enthalt Alkali Mn = Batterie enthalt Mangan CR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	KONFORMITÄTSERKLÄRUNG Hiermit bestätigten wir, dass dieser Antikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausfuhrliche Konformitätserklärung können Sie jederzeit unter folgenden Link einheiten: https://www.schuss-home.at/downloads

Irrümer und technische Änderungen vorbehalten.

Lieferumfang

Heizlufter
- Wandmontagmaterial
Bedienungsanleitung

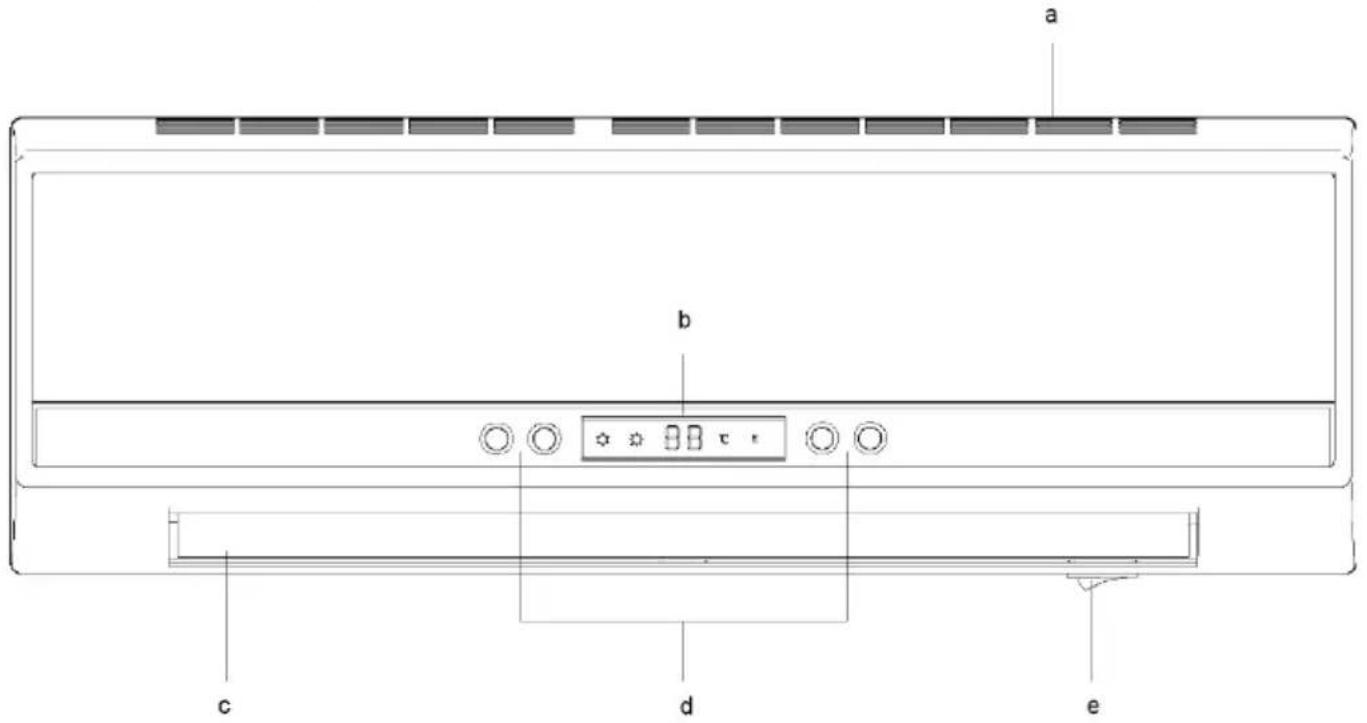

Beschreibung des Gerätes

a) Lufteinlass
b) LED-Display
c) Luftauslass
d) Bedienfeld
e) Ein-/Ausschalter

Standort und Anschluss

1. Entfernen Sie sãmtliches Verpackungsmaterial und halten Sie es außerhalb der Reichweite von Kindern. Kontrollieren Sie nach Entfernung der Verpackung, ob das Gerät Beschädigungen oder Anzeichen von Beschädigungen aufweist.

Benutzen Sie das Gerat im Zweifelsfall nicht, sondern wenden Sie sich an ihren Handler.

1. Wahlen Sie einen geeigneten Platz für das Gerät aus, und beachten Sie alle in dieser Bedienungsanleitung genommen Warnungen.

WICHTIG

Der Bad-Heizlüfter ist vorzugsweise - vor allem bei Verwendung in Feuchträumen - fest an einen elektrischen Anschluss zu installieren.

Dieser Anschlussarf nur von einem autorisierten Elektriker vorgenommen werden und wird daher hier nicht weiter beschrieben.

In dieser Bedienungsanleitung wird somit aus Sicherheitsgründen von der Verwendung mit Stecker ausgegangen.

Passagen über den Stecker finden bei festem Anschluss keine Anwendung.

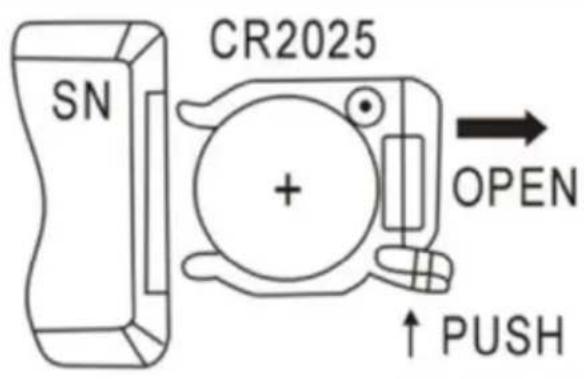

Einlagen / Auswechseln der Batterien in der Fernbedienung

Öffnen Sie die Batterieabdeckung an der Unterseite der Fernbedienung, drücken Sie die Schnalle an der Batterieabdeckung nachinnen undziehen Sie sie hereaus, entfern den Battersicherungsstreifen.itte achen Sie auf die richtige Polung (+ / - )

Zum Ausweiseln der Batterie befolgen Sieitte die folgenden Schritte:

1. Öffnen Sie die Batterieabdeckung an der Unterseite der Fernbedienung, drücken Sie die Schnalle an der Batterieabdeckung nachinnen undziehen Sie sie hersaus,nehmen Sie die alte Batterie hersaus.
   2.itte achen Sie auf die richtige Polung (+ / - ) Verwenden Sie ausschlieblich des Typs CR2025 und entsorgen Sie die alten Batterien umweltgerecht und gemaB den Bestimmungen in Ihrem Land.
2. Schieben Sie die Batterieabdeckung auf die Unterseite der Fernbedienung wieder in die Fernbedienung.
3. Achten Sie darauf, die Kontakte nicht zu verbiegen. Setzen Sie die neue Batterie ein und schreiben den Batteriefachdeckel.

HINWEIS

Wenn Sie die Fernbedienung auf einen längeren Zeitraum (4 Wochen oder länger) nicht verwenden, behmen Sie die Batterien aus der Fernbedienung.

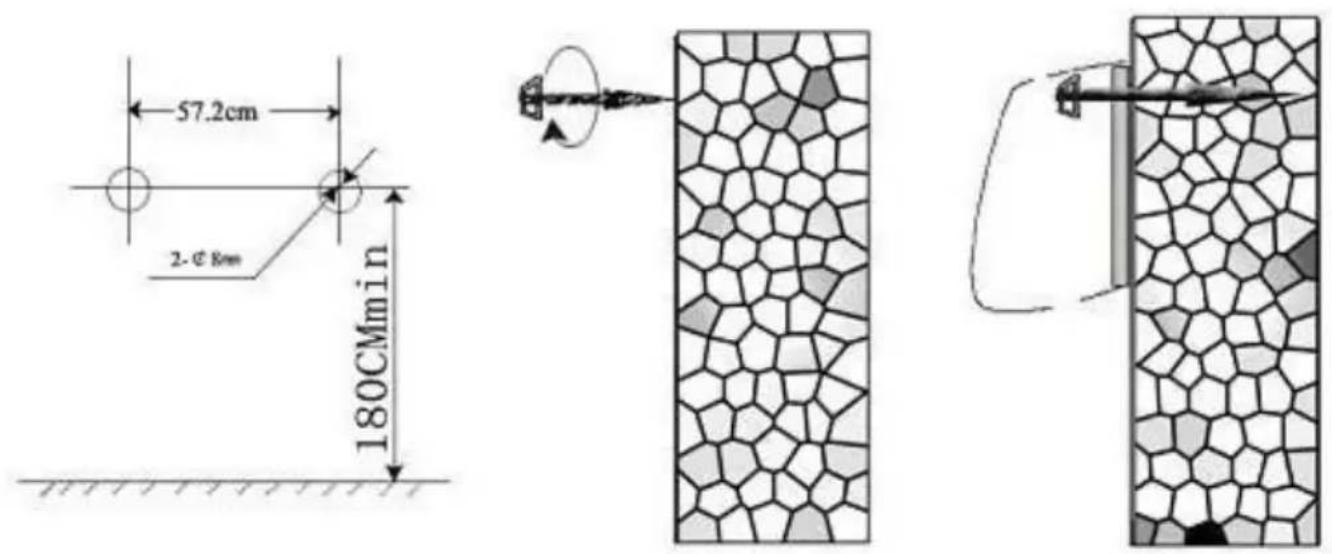

Wandmontage! Achtung!

Der tiefste Punkt des Geräts muss bei der Montage 180cm über dem Boden sein!

1. Montieren Sie den Befestigungsbügel oben auf dem Heizlüfter mit der kurzen Seite zur Wand. Zeichnen Sie das Bohrloch an der Wand an und entfern den Sie den Bad-Heizlüfter wieder.
2. Bohren Sie an der ausgewählten und markierten Stelle zwei Löscher (8 mm) in die Wand - waagerecht und mit einem Abstand von 18,7 cm.
3. Stecken Sie Dübel in die Lieder und drehen Sie die Schrauben ein (im Lieferumfang). Lassen Sie die Schrauben ca. 5 mm Herausragen.
4. Haken Sie den Heizlüfter mit den Befestigungsbügeln an die Schrauben, schiben Sie ihn ganz nach links undziehen Sie ihn nach unten.

Inbetriebnahme und Funktion

• Der Hauptschalter muss aus sein (O).
• Rollen Sie das Stromkabel vollständig ab und stecken Sie den Stecker in eine passende 220-240 V~-Steckdose.
• Drücken Sie den Hauptschalter (I). Auf dem Display entscheidt, S' (Bereitschaftsmodus).

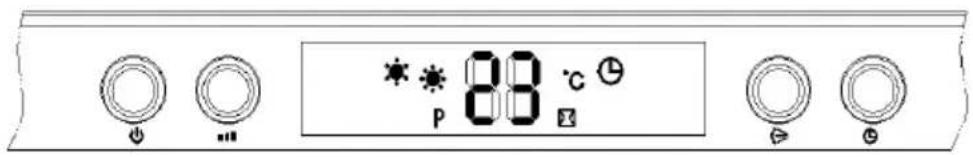

Bedienung des Gerätes mit und ohne Fernbedienung:

1. SchlieBe das Gerät an und schalte es ein, indem du den roten Schalter 0/1 drückst. Das Gerät Goes dann in den Standby-Modus über und zeigt "S" auf dem Display an.

1. Drücke die Taste " um in den Lüftermodus zu wechseln. Es wird wie folgt angezeigt: A. Drücke erneut, um in den Standby-Modus zurückzukehren.

2. Drücke die Taste " ... " einmal, um das Produkt bei niedriger Heizleistung zu starten und das Display anzuzeigen.

Es wird /--" angezeigt, wie unter zu sehen: B. Drücke ein zweites Mal, um in den

Hochheizmodus zu wechseln und '' -- '' auf dem Display anzuzeigen, wie unter zu sehen: C. Drücke dann ein drittes Mal, um in den Lüftermodus zu wechseln, und '' -- '' wird auf dem Display angezeigt, wie unter zu sehen: A.

1. Drücke die Taste " ≥ ", um die Schwenkfungtion zu aktivieren. Drücke erneut, um sie zu stoppen.

A

B

C

1. Drücke die Taste " ", um den Timer (00-12 Stunden) einzustellen. Jedes Mal, wenn du die Taste drückst, wird die Zeiteinstellung um eine Stunde erhöht. Nach dem Einstellen der Zeit zeigt das Display die aktuelle Einstellzeit für 5 Sekunden an, bevor es zum vorherigen Display zurückkehrt. In der Zwischenzeit leuchtet die Anzeige " . Das folgende Foto zeigt ein Beispiel für die Einstellung von 8 Stunden:

1. Termin "EIN": Im Standby-Modus drücke die " Timer-Taste, um die Einschlzeit des Termins in einem Bereich von 00-12 Stunden einzustellen. Nach Abschluss der Einstellung zeigt das Display die eingebene Einschlzeit an und die Anzeige" leuchtet auf. Das Display zeigt automatisch eine um eine Stunde reduzierte Zeit an, wenn eine Stunde vergangen ist. Wenn die Einschlzeit des Termins erreicht ist, schaltet sich das Gerät automatisch ein. Die Standardeinstellungstemperatur bei Termin-Einschlzeit beträgt 23^ . Das folgende Foto zeigt ein Beispiel für die Einstellung der Termin-Einschlzeit auf 8 Stunden:

88

Hinweis: Wenn die Temperatur und das wochentliche Programm nicht eingestellt sind, schaltet sich das Gerät automatisch nach 12 Stunden ununterbrochenem Betrieb ab und Goes in den Standby-Modus.

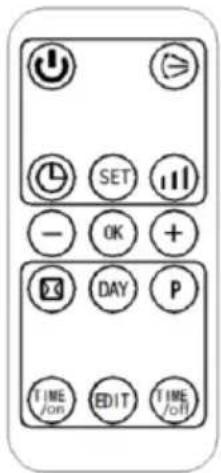

Bedienung des Gerätes mit Fernbedienung:

Hinweis: Während des Betriebs der Fernbedienung muss der Fernbedienungssender auf den Empfangsbereich des Produkts ausgerichtet sein, um eine effektive Steuerung zu gewährleisten. Die Fernbedienungstasten "Standby" ", "Modus" " und "Schwenken" haben dieselbe Funktion wie die entsprechenden Tasten am Gerät selbst.

Aktuelle ZEIT / TAG einstellen (kann sowohl im Standby-Modus als auch im Arbeitsmodus eingestellt werden):

1. Drücken Sie einmal die Taste "SET", die Anzeige zeigt "12" als Standardwert an.
   Drücken Sie "+ um die aktuelle Stunde (insgesamt 24 Stunden)
   einzustellen. Drücken Sie erneut "SET", die Anzeige zeigt "30" als Standardwert für die Minute an. Drücken Sie "+ / -", um die aktuelle Minute (00-59 Minuten)
   einzustellen. Drücken Sie dann zum dritten Mal "SET", die Anzeige zeigt den Tag "an. Drücken Sie "+ / -", um den aktuellen Tag einzustellen (Montag bis Sonntag: d1-d7). Drücken Sie abschreiben " ", um die Einstellung zu bestätigten. Die Anzeige zeigt die vorherigen Einstellungen an.
   Beispiel: Wenn Sie unter einer Heizleistung von II 25 °C am Mittwoch um 9:30 Uhr einstellen möchten,lesen Sieitte die folgenden Fotos:

A

B

C

Hinweis:

Wenn der Hauptschalter ausgeschaltet ist, der Strom unterbrochen wird oder der Stecker Herausgezogen wird, muss das Gerät zurückgesetzt werden.

Drücken Sie "SET", um die aktuelle Uhrzeit und den aktuellen Wochentag der Reihe nach zu überprüfen.

1. Temperatur einstellen:

Während des Betriebs drücken Sie " + / - ", das Display zeigt "23" als

Standardwert an. Drücken Sie " ④ / - ", um die gewünschte Temperatur

einzustellen (Temperaturbereich 10-49°C), und drücken Sie " OK ", um die Einstellung zu bestätigten.

Beispiel: Die aktuelle Umgebungstemperatur beträgt 15^ . Wenn Sie die Temperatur auf 25^ einstellen möhen, wird das Display wie folgt angezeigt:

Hinweis:

Beim Einstellen der Temperatur wird der SMART-Modus verwendet:

1. Einstelltemperatur - Umgebungstemperatur >2^ , arbeitet mit hoher Leistung;

2. 0^ < Einstelltemperatur - Umgebungstemperatur = < 2 °C, arbeitet mit geringer Leistung;

3. Einstelltemperatur - Umgebungstemperatur = 0^ , der Kuhlventilator arbeitet 30 Sekunden lang, um die verbleibende Wärme abzuleiten, dann Goes das Gerät in den Standby-Modus.

4. Nach dem Eintritt in den Standby-Modus, wenn das Gerät abkühlt und:

5. Einstelltemperatur - Umgebungstemperatur > = 2^ , wacht das Gerät auf und heizt weiter.

6. Wenn Sie die Einstelltemperatur abbrechen möchten, drücken Sie die Taste " ", um "Heizen", "oder "Beluftung", "zu wahren, dann arbeitet das Gerät ohne Einstelltemperatur. Die Anzeige °C" wird ausgeschaltet.

Setzen Sie das wöchentliche Programm (NUR über die Fernbedienung).

Nach Abschluss der Einstellung von AKTUELLE ZEIT / TAG sind dies die Schritte zum Einstellen des wöchentlichen Programms:

1. Drucken Sie " das Produkt wechsel in den Arbeitsstatus.

2. Drücken Sie "P", "P" leuchtet auf und es wird in das wöchentliche Programm eingestellt: Siehe unter: A

3. Drücken Sie " DAY", die Anzeige zeigt d1 ~ d7 und wird auf Werktage eingestellt (Montag-Sonntag: d1 ~ d7). Beispielsweise wird Montag eingestellt: siehe unter: B

4. Drücken Sie " die Anzeige zeigt P1 ~ P6 (für jeder Tag konnen maximal 6 Zeitraume eingestellt werden). Wie das Einstellen von P1: siehe unter: C

5. Drücken Sie "TIME /on", die Anzeige zeigt "00" als Standard. Drücken Sie "TIME /on" kontinuierlich, um die Einschaltzeit einzustellen. Beispelsweise wird die Einschaltzeit auf 7:00 Uhr morgens eingestellt (Hinweis: Die Einstellzeit beträgt 0-24 zur Auswahr): siehe unten: D

6. Drücken Sie "TIME", die vorherige Einsatzzeit wird standardmäßig angezeigt. Drücken Sie "TIME" kontinuierlich, um die Ausschaltzeit einzustellen. Beispelsweise wird die Ausschaltzeit um 13:00 Uhr eingestellt (die Anzeige zeigt dies), (Hinweis: Die Ausschaltzeit muss später als die Einsatzzeit eingestellt werden. Wenn die Einsatzzeit mit der Ausschaltzeit übereinstimmt, befindet sich die Einheit im Standby-Modus): siehe unter: E.

A

B

C

D

E

1. Drücken Sie " / ", um die Zieltemperatur einzustellen (Temperaturbereich 10-49°C).
2. Wiederholen Sie die Schritte 2-7 oben, um das gesamte wochentliche Programm einzustellen (jeden Tag wird die Arbeit jeder Abschnitts geöffnet und die Abschaltzeit eingestellt).
3. Nach der oben genannten Einstellung drücken Sie " um den Wochentag der Einsatzung auszuwahlen, dann drücken Sie " EDIT, um die Einsatzzeit des Tages auszuwahlen, dann drücken Sie " + um die gewünschte Temperatur

einzustellen (Temperaturbereich 10-49°C), drücken Sie " OK ", um die Einstellung zu bestätigen.

1. Um die wochentliche Funktion zu deaktivieren, drücken Sie erneut " P", das Licht "P" erlischt. Das wochentliche Programm ist ausgeschaltet. Das Produkt kehrt zum vorherigen Arbeitsstatus zurück.

Hinweis:

• Nach Abschluss der oben genommen Einstellungen und wenn das Programm lauft, drücken Sie " DAY / EDIT / TIME /OFF", um die Einstellzeit für jeder Tag und Zeitabschnitt zu überprüfen.

Die Einsatzzeitperioden von 00~24 Stunden konnen nicht auf Minuten eingestellt werden:
Die "TIME/OFF" kann nicht kleiner als "TIME/ON" sein:
- Wenn "TIME/ON" mit "TIME/OFF" übereinstimmt, gehen der Zeitraum in den Standby-Modus über:

Hinweis:

• Wenn der Hauptschalter ausgeschelt ist, der Strom ausgeschelt ist oder der Stecker herausgezogen wird, muss das Gerät zurückgesetzt werden.
• Sie können "SET" drücken, um ihre Zeit / Tag-Einstellung zu überprüfen.

Aktivierung der Fenster-Öffnungs-Erkennung (NUR über Fernbedienung):

1. Drücken Sie " ", um das Gerät in den Arbeitsmodus zu bringen. Heizen Sie einen Moment lang auf, bis es stabil ist.

2. Drücken Sie " auf der Fernbedienung. Die Anzeige" /°C " leuchtet auf. Die Temperaturanzeige ist standardmäßig auf "23" eingestellt. Drücken Sie " + / - ", um die Zieltemperatur einzustellen. Im Fenster-Öffnungs-Erkennungsmodus stoppt das Gerät innerhalb von 30 Minuten die Arbeit, wenn die Umgebungstemperatur innerhalb von 10 Minuten um 5 - 10^ fällt, und gehen in den Standby-Modus über. Drücken Sie dann "", um das Gerät einzuschalten.

Drücken Sie erneut " um die Fenster-Öffnungs-Erkennung auszuschalten. Das Licht " erlischt und das Gerät kehrt in den vorherigen Arbeitsmodus darüber.

1. Unten F ist ein Beispiel für die Einstellung von 23^ während der Fenster-Öffnungs-Erkennung.

2. Wenn sowohl die Fenster-Öffnungs-Erkennung als auch das wöchentliche Programm zureichen Zeit eingeschaltet sind, arbeitet das Gerät während des AUS-Zeitraums des wöchentlichen Programms nicht. Während des Arbeitsstatus des wöchentlichen Programms richtig sich die Temperatur nach der Einstellungstemperatur der Fenster-Öffnungs-Erkennung. Unter G ist ein Beispiel:

F

G

Hinweis:

Bevor das wochentliche Programm eingeschaltet wird, müssen Tag und Zeitraum

eingestellt werden, da sonst der Standardzustand der wöchentlichen Einstellungen "00" ist und das Programm nicht Funktioniert.

Sicherheitseinrichtungen

Der Überhitzungsschutz schaltet das Gerät aus, wenn es in seinem Inneren zu heißt wird. Dies kann vorkommen, wenn das Gerät seine Hitze nicht richtig abgeben kann oder wenn es zu weniger frische Luft ansaugen kann.

Für gewöhnlich ist die Ursache in einer (teilweisen) Abdeckung des Geräts zuuchen, oder in verstopften Luftteinlass- und/oder Luftauslassgittern.

Hat sich das Gerät durch den Überhitzungsschutz ausgeschaltet, dann wechselt es zum Lüften, um die Hitze abzuleiten. Die Anzeige bleibt unverändert.

Ist das Innere des Gerätes ausreichend abgekühlt, dann nimmt das Gerät seine eingestellte Funktion wieder auf. Allerdings wird dringend empfohlen, das Gerät mit der Fernbedienung ausschalten und ihm viel Zeit zum Abkühlen zu geben.

Beseitigen Sie die Ursache der Überhitzung und nehmen Sie dann das Gerät wieder normal in Betrieb. Können Sie keine Ursache für die Überhitzung ausfindig machen und bleibt das Problem bestehen, dann sollen den Sie das Gerät nicht mehr verwenden und sich an ihren Handl er wenden.

Reinigung und Wartung

Halten Sie das Gerät sauber. Schalten Sie es für Reinigungsa oder Wartungsarbeiten aus, entfern den Stecker aus der Steckdose und halten Sie das Gerät vorher abkühlen. Säubern Sie die Außenseite des Gerätes regelmäß mit einem trockenen, oder nur ganz leicht angefeuchteten Tuch. Benutzen Sie keine scharfe Seite, Sprays, Reinigungsa oder Scheuermittel, Wachs, Glanzmittel oder sonstige chemische Lösungen. Die Rückseite des Gerätes konnen Sie mit einem Staubwedel entstauben. Zur gründlichen Reinigung der Rückseite schrauben Sie den Bad-Heizlüfter von der Wand ab.

TECHNISCHE INFORMATIONEN

Artikelnummer:	SHX501HEAT2023
Eingangsspannung:	220-240 V~
Frequenz:	50Hz
Leistungsbereich:	Max. 2000 W
Klasse:	II
Gewicht	3,7 kg
Abmessungen	138 x 618 x 208 mm
Kontaktadresse für weitere Informationen:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Wien Serviceline: [phone] www.schuss-home.at / www.shx.at FB-Nr: 236974 t / FB-Gericht: Wien

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Artikelnummer: SHX501HEAT2023
Angabe	Symbol	Wert	Einheit		Angabe Einheit
Wärmeleistung				Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr
Nennwärmeleistung	Pnom	2,0	kW	Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	Pmin	1,1	kW	Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Maximale kontinuierliche Wärmeleistung	Pmax,c	2,0	kW	Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Hilfsstromverbrauch				Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	elmax	0	kW	Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung	elmin	0	kW	Einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	eSB	0,001	kW	Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	Nein
				Mit elektronischer Raumtemperaturkontrolle	Nein
				Elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
				Elektronische Raumtemperaturkontrolle und Wochentagsregelung	Ja
				Sonstige Regelungsoptionen
				Raumtemperaturkontrolle mit Prasenzerkennung	Nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	Ja
				Mit Fernbedienungsoption	Nein
				Mit adaptiver Regelung des Heizbeginnis	Nein
				Mit Betriebszeitbegrenzung	Ja
				Mit Schwarzkugelsensor	Nein
Kontaktangaben:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Wien -Österreich https://www.schuss-home.at/

GARANTIE

Mit diesen Qualitätsprodukt von SHX haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlösigkeit getroffen.

Für diesen SHX Gerät gewährren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich und Deutschland!

Sollten in thisem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihr dem Gerät notwendig sein,

garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstehen.

Bitte wenden Sie sich auf jeder Fall als ersten Schritt an die Kundenhotline (siehe Gebrauchsanweisung -,Kontaktadressen fur weitere Informationen und Serviceline").

Wir weisen darauf auf hin, dass Reparaturarbeiten, die nicht durch autorisierte Vertragswerkstätten vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Schaden aufgrund von Nichtbeachtung der Bedienungsanleitung
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleiberscheinungen
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
• durch äußerten Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßiger Gebrauch etc.) sowie Abnutzungsserscheinungen östhetischer Art
• Geräte, die unsachgemäß behandelt wurden
• Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden
• Nicht erfolllte Konsumtenerwartungen
  Schaden, die auf hohere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist
  Defekte aufgrund außerordentlicher Verschmutzung
• Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und退还 sowie die damit verbundenen Risiken

Wir weisen nachträcklich darauf auf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 60.- (indiziert Basis VPI 2015, Juni 2020) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolute<Garantiedauer von 2 Jahren ab Kaufdatum nicht verlangert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Handlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf auf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unverminder fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fährlichkeit oder Vorsatz. Ausgeschlossen ist jeder falls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritter.

Die Kontaktadresse der jeweiligen Servicewerkstätte finden Sie auf unserer Homepage www.schuss-home.at. Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit ihrem SHX Gerä!

ANSCHRIFT

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung:

Seriennummer:

MODE D'EMPLOI

Beschermingsklasse 2

TECHNISCHE INFORMATIE

Tel.: [phone]

Typové označeni:

Seriove cislo:

NAVOD NA OBSLUHU

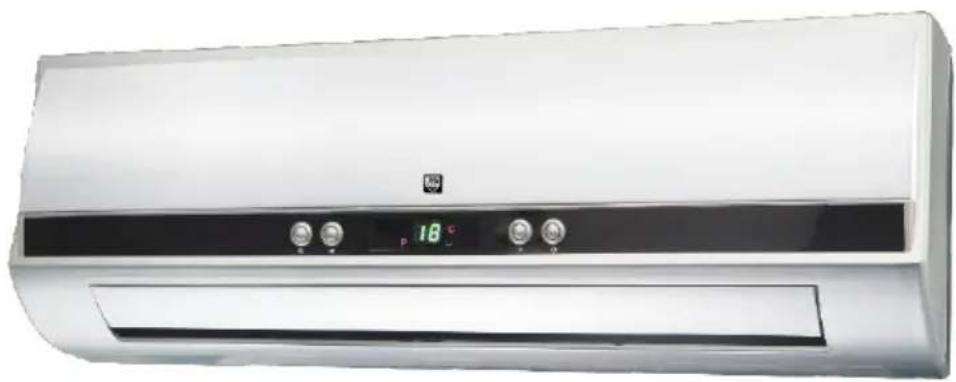

Ohrievačs ventilátorom 2000 Watt

SHX501HEAT2023

GRATULUJEME!

DAKUJEME, ZE STE SI VYBRALI TENTO PRODUKT OD SPOLOČNOSTI SHX.

Tel.: [phone]

Denumirea tipului:

Numar de série:

OPERATING INSTRUCTIONS

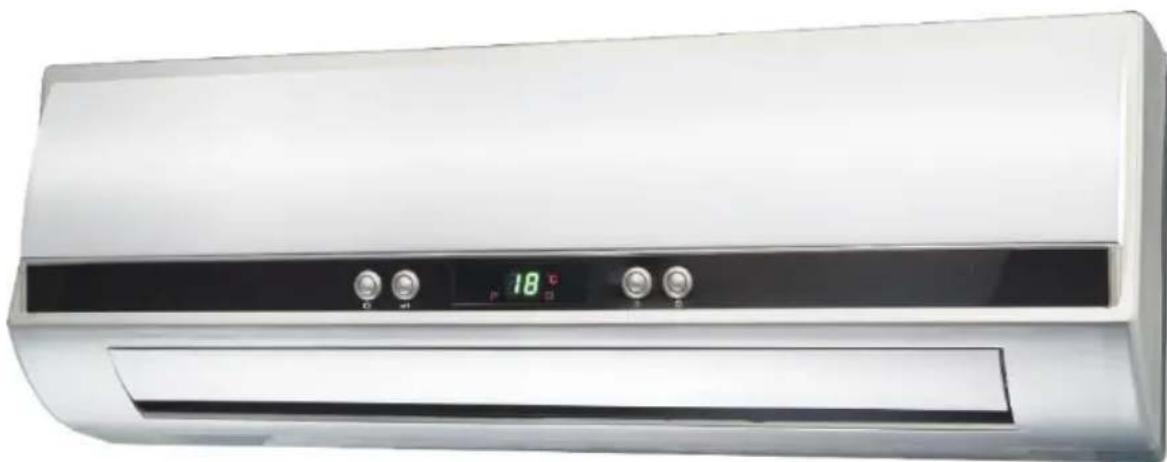

Fan heater 2000 Watt

SHX501HEAT2023

CONGRATULATIONS!

Tel.: [phone]

Type designation:

Serial number:

INSTRUKCJA OBSŁUGI

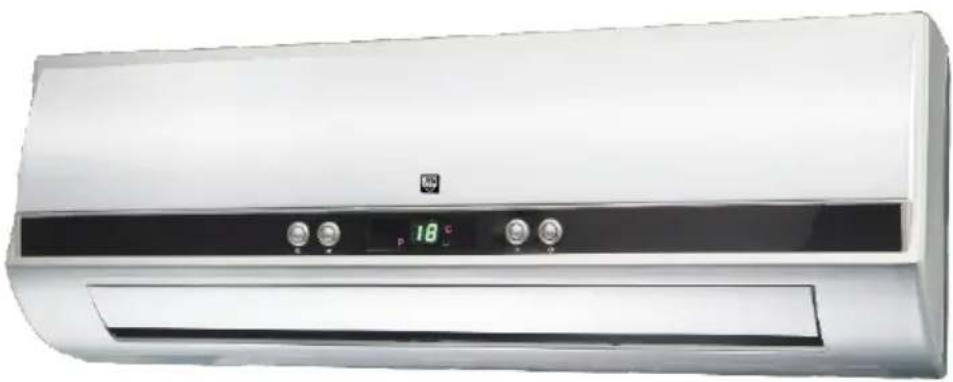

Termowentylator 2000 W

SHX501HEAT2023

GRATULACJE!

DZIEKUJEMY ZA WYBRANIE TEGO PRODUKTU FIRMY SHX.
