SHX55HP201WWS - Heizung SHX - Kostenlose Bedienungsanleitung

Produkttyp	Heizlüfter
Marke	SHX
Modell	SHX55HP201WWS
Farbe	Weiß
Abmessungen (B x T x H)	20 cm x 15 cm x 30 cm
Gewicht	2.5 kg
Stromversorgung	AC 220-240V, 50/60Hz
Stromverbrauch	2000W (max)
Heizstufen	2 (Niedrig: 1000W, Hoch: 2000W) plus Nur Lüfter
Thermostat	Einstellbarer Thermostat mit Temperaturregler
Sicherheitsmerkmale	Überhitzungsschutz, Kippschutz mit automatischer Abschaltung
Energieeffizienzklasse	A
Geräuschpegel	≤45 dB
Oszillation	Ja (70° Weitwinkel)
Kabellänge	1.8 m
Material	Flammhemmender Kunststoff
Filtertyp	Waschbarer hinterer Staubfilter
Wartung	Filter alle 2 Wochen reinigen; Gehäuse mit feuchtem Tuch abwischen
Verfügbarkeit von Ersatzteilen	Filter, Thermostat, Heizelement erhältlich
Reparierbarkeitsindex	8/10 (einfache Demontage, Standardschrauben)

Häufig gestellte Fragen - SHX55HP201WWS SHX

Wie reinige ich den Staubfilter an meinem SHX55HP201WWS Heizlüfter?

Ziehen Sie den Netzstecker des Heizlüfters und entfernen Sie die hintere Filterabdeckung. Nehmen Sie den Schaumstofffilter heraus und waschen Sie ihn unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie den Filter alle zwei Wochen für optimale Leistung.

Kann ich diesen Heizlüfter im Bad verwenden?

Nein, der SHX55HP201WWS ist nicht für den Einsatz im Badezimmer geeignet. Er ist nur für trockene Innenräume konzipiert. Feuchtigkeit kann zu elektrischen Gefahren führen.

Wie stelle ich den Thermostat ein?

Drehen Sie den Thermostatregler im Uhrzeigersinn, um die gewünschte Raumtemperatur zu erhöhen. Der Heizlüfter schaltet sich automatisch ein und aus, um die eingestellte Temperatur zu halten. Der Regler hat einen Bereich von Minimum bis Maximum.

Was macht der Kippschalter?

Wenn der Heizlüfter versehentlich umkippt, unterbricht der interne Sicherheitsschalter sofort die Stromzufuhr, um Brandgefahr zu verhindern. Der Heizlüfter muss aufrecht stehen, um wieder zu funktionieren.

Wie kann ich den Geräuschpegel reduzieren?

Der Heizlüfter hat einen maximalen Geräuschpegel von 45 dB. Um die Geräusche zu minimieren, stellen Sie sicher, dass der Heizlüfter auf einer stabilen, ebenen Fläche steht und der Filter sauber ist. Die niedrigste Heizstufe (1000W) erzeugt etwas weniger Lüftergeräusche.

Was bewirkt die Oszillationsfunktion?

Wenn aktiviert, dreht sich der Kopf des Heizlüfters nach links und rechts (ca. 70°), um die warme Luft gleichmäßiger im Raum zu verteilen. Drücken Sie die Oszillationstaste auf dem Bedienfeld, um ein- und auszuschalten.

Wie lagere ich den Heizlüfter nach dem Winter?

Reinigen Sie den Filter und wischen Sie das Gehäuse ab. Lassen Sie es vollständig trocknen. Wickeln Sie das Netzkabel locker um die Kabelaufbewahrung. Lagern Sie es an einem kühlen, trockenen Ort vor Staub geschützt.

Warum schaltet sich der Heizlüfter nach einigen Minuten aus?

Dies liegt wahrscheinlich daran, dass der Thermostat die eingestellte Temperatur erreicht hat. Wenn er sich schnell ohne Heizung ausschaltet, überprüfen Sie, ob der Überhitzungsschutz aktiviert ist. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und der Filter sauber ist.

Ist eine Fernbedienung im Lieferumfang dieses Modells enthalten?

Nein, der SHX55HP201WWS wird ohne Fernbedienung geliefert. Alle Funktionen werden über manuelle Tasten und Regler am Gerät gesteuert.

Welche Ersatzteile sind erhältlich und wo kann ich sie bekommen?

Zu den üblichen Ersatzteilen gehören der waschbare Filter, der Thermostatknopf, das Heizelement und der Kippschalter. Kontaktieren Sie den SHX-Kundendienst oder besuchen Sie die offizielle Website für autorisierte Ersatzteile.

BEDIENUNGSANLEITUNG SHX55HP201WWS SHX

VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON SHX ENTSCHIEDEN HABEN.

Bitte beachten Sie, dass das SHX-Panel nicht für den Dauerbetrieb geeignet ist und nur in gut isolierten Räumen verwendet werden darf.

Diese Bedienungsanleitung gibt es in folgenden Sprachen

DE

DEUTSCH Seite 3 – 17

EN

ENGLISH Seite 18 – 32

INHALTSVERZEICHNIS

DE

Wichtige Informationen zur Sicherheit, Standort und zum elektrischen Anschluss	3 – 4
Recycling, Entsorgung, Konformitätserklärung	5
Lieferumfang	5
Beschreibung des Geräts	5
Inbetriebnahme	6 – 12
Schutzeinrichtung	12
Reinigungshinweise	13
Tätigkeiten zu Saisonbeginn/-ende	13
Behebung von Problemen	14
Technische Informationen	15
Erforderliche Angaben zu elektrischen Einzelraumheizgeräten	16
Garantie	17

LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN!

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, POSITIONIERUNG UND ZUM ELEKTRISCHEN ANSCHLUSS

1. Verwenden Sie dieses Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. Jede andere Verwendung, die nicht vom Hersteller empfohlen wird, könnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.

1. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

2. Entfernen Sie die Verpackung und stellen sicher, dass das Heizpanel nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren Sie die Servicestelle oder Ihren Händler.

3. Vor Anschluss an das Netz müssen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätetypenschildes übereinstimmen.

4. Die elektrische Steckdose, in der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlässig geerdet sein.

5. Vermeiden Sie die Verwendung eines Verlängerungskabels, denn dieses könnte überhitzten und einen Brand erzeugen.

6. Ist das Stromversorgungskabel beschädigt muss es vom Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden. Verdrehen Sie das Netzkabel nicht und knicken Sie es nicht ab.

7. Im Zweifelsfall lassen Sie Ihre elektrische Installation von einem qualifizierten Elektriker überprüfen.

8. Es ist verboten die Eigenschaften dieses Gerätes wie auch immer anzupassen oder zu modifizieren und verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung führt zum Verlust der Garantie).

9. Weist das Gerät einen Defekt auf, so schalten Sie es aus und kontaktieren die Kundenhotline.

10. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.shx.at abrufen.

1. Dieses Gerät darf ausschließlich von Erwachsenen benutzt werden.

2. Kinder unter 8 Jahre und Personen mit eingeschränkten physischen, psychischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen dürfen dieses Gerät nur benutzen, wenn es unter einer angemessenen Aufsicht geschieht und es zu einer ausführlichen Anleitung zur Benutzung des Geräts in einer sicheren Art und Weise gekommen ist, sowie die bestehenden Gefahren beschrieben wurden.

3. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.

4. Verwenden Sie das Heizpanel nicht in kleinen Räumen, in denen sich Personen aufhalten, die nicht in der Lage sind, den Raum selbstständig zu verlassen, es sei denn, diese werden ständig überwacht.

5. Kinder dürfen nicht mit dem Gerät spielen.

6. Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr!

1. Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgestattet.

2. Das Gerät ist nicht für Dauer- und Präzisionsbetrieb geeignet.

3. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

4. Dieses Panel dient nur als Wandmontage in trockenen Innenräumen.

5. Benutzen Sie das Heizpanel nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, neben Schwimmbecken, Badewanne oder Dusche. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann.

6. Benutzen Sie das Heizpanel nicht in direkter Nähe zu Benzin, Gas, Öl, Alkohol oder anderen explosionsgefährlichen und leicht brennbaren Flüssigkeiten/Gasen.

7. Halten Sie einen Abstand von mind. 1m zu anderen leicht entzündlichen Stoffen wie z.B.:

a. unter Druck befindlichen Gefäßen (z.B. Sprühbehälter)
b. Möbel
c. Textilien jeglicher Art

1. Stellen Sie keine Gegenstände auf das Panel.
2. Decken Sie das Gerät während des Betriebs und der Auskühlphase niemals ab.
3. Achten Sie darauf, dass keine Gegenstände zwischen Heizpanel und Montagewand gelangen, welche die Heizfläche berühren.

1. Schalten Sie das Gerät immer aus, bevor Sie den Netzstecker ziehen.
2. Ziehen Sie nicht am Netzkabel, um das Gerät vom Netzstrom zu trennen. Ziehen Sie immer am Stecker, um das Netzkabel herauszuziehen.
3. Lassen Sie das Gerät immer abkühlen, bevor Sie es reinigen oder demontieren möchten.
4. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen, es gewartet werden muss.
5. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.

ACHTUNG

ACHTUNG

VERLETZUNGSGEFAHR

Das Heizpanel wird während des Betriebs heiß!

Berühren Sie niemals das Heizpanel während des Betriebs → dies könnte ansonsten zu ernsthaften VERBRENNUNGEN führen.

BRANDGEFAHR

Das Heizpanel darf während des Betriebs nicht abgedeckt werden!

ACHTUNG

SICHERHEITSABSTAND

Halten Sie min. 1m Sicherheitsabstand zu leicht entzündlichen Gegenständen wie Möbel, Vorhängen, Papier, etc. ein!

GEBRAUCHSLAGE

Stellen Sie das Gerät immer so auf, dass die Luft ungehindert ein- und ausströmen kann.

VERBRENNUNGSGEFAHR

Das Panel wird während des Gebrauchs sehr heiß und kann Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

ÜBERHITZUNGSGEFAHR

Beheizen Sie keine Räume mit weniger als 4m^3 Rauminhalt.

RECYCLING

Die Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen.

ENTSORGUNG

Das Symbol „durchgestrichene Mulltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeraten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

KONFORMITÄTSERKLÄRUNG

Hiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen: www.shx.at/downloads

Irrtümer und technische Änderungen vorbehalten.

www.shx.at

LIEFERUMFANG

Im Lieferumfang der SHX-Wandpanel erhalten Sie:

• 1x Heizpanel
• 4x Wandmontagehalterungen (Kunststoffdübel)
• 4x Schrauben
  • 4x Abdeckungen für die Schrauben
  • 2x Standfüße + Schrauben
  • 1x Bedienungsanleitung
  • 1x Bohrmaschinenaufsatz 8mm
  • 110 cm Kabel (Vormontiert) mit Konturstecker

BESCHREIBUNG DES GERÄTS

A → Bedienfeld mit Display
B → NTC-Sensor
C → ON/OFF Schalter
D → Heizpanel

INBETRIEBNAHME

SICHERHEITSHINWEISE FÜR DIE MONTAGE

Das SHX-Heizpanel lässt sich an Wänden oder sonstigen senkrechten Oberflächen montieren.

Bitte beachten Sie bei der Montage folgende Hinweise:

1. Das SHX-Heizpaneel darf ausschließlich mit den mitgelieferten Wandmontagehalterungen montiert werden.
2. Stellen Sie sicher, dass die Wand bzw. die senkrechte Oberfläche auf die Sie das Panel montieren das Gewicht des Panels tragen kann.
3. Um eine Überlastung des Stromkreises zu vermeiden, schließen Sie das Panel nicht an einen Stromkreis an, an dem bereits andere Geräte angeschlossen sind.
4. Montieren Sie das Heizpanel nicht unmittelbar unter einer Wandsteckdose, da über dem Panel die stärkste Wärmeentwicklung stattfindet und die Steckdose somit beschädigt werden könnte.
5. Montieren Sie das Panel im unteren Drittel einer Wand (ca. 20-100cm über dem Boden).
6. Der Mindestabstand des Heizpanels nach unten, oben und seitlich zu anderen Objekten (Fensterbank, Steckdose, etc.) sollte mindestens 50cm betragen. Der Abstand zu massiven Gegenständen oder brennbaren Stoffen sollte mind. 1-2 Meter betragen.
7. Vergewissern Sie sich, dass sich in der unmittelbaren Nähe des Heizpanels kein Material befindet, dass sich bei einer Temperatur von über 100°C verformen oder verfärben kann.
8. Um die Heizeffizienz nicht zu beeinträchtigen, positionieren Sie keine Möbel oder sonstige Gegenstände vor dem Heizpanel.
9. Verlegen Sie keinesfalls das Kabel hinter dem Panel.

HINWEIS

Damit das SHX-Heizpanel bei der Montage nicht beschädigt wird, empfehlen wir die Montage zu zweit durchzuführen.

VOR DER MONTAGE

1. Öffnen Sie den Karton und entnehmen das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Kontrollieren Sie das Gerät anschließend auf Beschädigungen.
4. Wickeln Sie das Netzkabel vorsichtig ab und achten dabei ebenfalls auf Beschädigungen.
5. Sie können den SHX-Konvektor sowohl als Standgerät als auch als Wandheizung verwenden. Gehen Sie dazu bitte wie folgt vor:

STANDGERÄT

1. Platzieren Sie die beiden Standfüße auf dem Boden und achten Sie dabei darauf, dass die Schlitze parallel zueinander sind.

Setzen Sie nun das Panel in die dafür vorhergesehenen Schlitze in die Standfüße, wobei diese mindestens 12cm vom äußeren Rand entfernt sein müssen.

1. Schrauben Sie nun das Panel mit den Standfüßen fest, indem Sie die mitgelieferten Schrauben verwenden.

1. Halten Sie das Panel gegen die Wand und markieren die vier Bohrlöcher durch das Panel.

2. Bohren Sie anschließend die Löcher mit einem Bohrer in die Wand.

3. Drücken Sie nun die mitgelieferten Kunststoffdübel-Halterungen in die Löcher in der Wand ein.

1. Halten Sie das Panel nun an die Kunststoffdübel.

2. Montieren Sie anschließend das Panel an die Wand, indem Sie die mitgelieferten Schrauben durch das Panel in die Dübel schrauben und festziehen.

3. Bringen Sie anschließend die Abdeckungen der Schrauben an. Dafür wird ein üblicher Klebstoff empfohlen.

Hinweis: Wenn Sie das Gerät demontieren möchten, entfernen Sie einfach die Abdeckungen, drehen Sie die Schrauben mit einem Schraubenzieher heraus und nehmen Sie das Gerät von der Wand.

Vergewissern Sie sich, dass Sie das Gerät mindestens 20cm über dem Boden montieren.

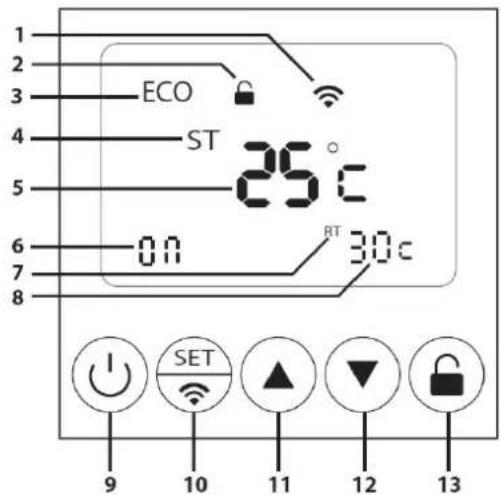

BESCHREIBUNG DES DISPLAYS und BEDIENFELDS

1. Anzeige WIFI
2. Anzeige KINDERSICHERUNG
3. Anzeige ECO-MODUS
   4.+5. Anzeige EINGESTELLTE TEMPERATUR
4. Anzeige AN/AUS
   7.+8. Anzeige RAUMTEMPERATUR
5. Taste EIN/AUS
6. Taste SET & WIFI
7. Taste ERHÖHEN
8. Taste VERRINGERN
9. Taste KINDERSICHERUNG

FUNKTIONEN EINSTELLEN

Betätigen Sie bitte den ON/OFF-Schalter seitlich am Gerät um das Panel in einen betriebsbereiten Modus zu versetzen. Auf dem Display leuchtet „OF“ auf – dies bedeutet, dass sich das Gerät im Stand-By Modus befindet.

1. GERÄT EINSCHALTEN

Um das Gerät einzuschalten, drücken Sie die Taste auf dem Bedienfeld – die „ON“ Anzeige auf dem Display erscheint.

Die eingestellte Standardtemperatur des Panels beträgt 25°C. Sollte sich die Umgebungstemperatur zum Zeitpunkt des Einschaltens darunter befinden, fängt das Gerät automatisch an zu heizen.

Sollte die Raumtemperatur darüber liegen, müssen Sie die gewünschte Temperatur einstellen (sehen Sie 2. Heiz-Funktion).

HINWEIS

Schalten Sie das Heizpanel nie durch direktes Ziehen des Steckers vom Netz aus. Betätigen Sie immer zunächst die Taste und anschließend den ON/OFF-Schalter, bevor Sie das Gerät vom Netz trennen.

2. HEIZ-FUNKTION

1. Schalten Sie das Gerät mithilfe der Taste ein.
2. Ihnen wird nun die Standard-Anzeige auf dem Display angezeigt. (ON und Raumtemperatur-Anzeige).
3. Um die Heizfunktion zu starten, drücken Sie einmal die SET-Taste → die „ST“ Anzeige fängt nun an zu blinken.
4. Verwenden Sie die ▲ ▼ – Tasten, um die gewünschte Temperatur einzustellen (bis 37C°).
5. Ca. 10 Sekunden nach Ihrer Eingabe, speichert das Panel die Einstellung automatisch und fängt nun an zu heizen.

HINWEIS

Wenn die eingestellte Temperatur niedriger ist als die gegenwärtige Raumtemperatur heizt das Gerät nicht.

3. TIMER-FUNKTION

Mithilfe der Timer-Funktion können Sie das Heizpanel automatisch ein- und ausschalten.

EINSCHALTEN:

1. Schalten Sie das Gerät mithilfe der -Taste ein.
2. Ihnen wird nun die Standard-Anzeige auf dem Display angezeigt. (ON und Raumtemperatur-Anzeige).
3. Drücken Sie sooft die SET-Taste bis „ON“ auf dem Display blinkt.
4. Stellen Sie anschließend mithilfe der ▲ ▼-Tasten die gewünschte Zeit ein, wann sich das Gerät automatisch einschalten soll (0-24 Stunden).

AUSSCHALTEN:

1. Schalten Sie das Gerät mithilfe der -Taste ein.
2. Ihnen wird nun die Standard-Anzeige auf dem Display angezeigt. (ON und Raumtemperatur-Anzeige).
3. Drücken Sie sooft die -Taste bis „OF“ auf dem Display blinkt.
4. Stellen Sie anschließend mithilfe der -Tasten die gewünschte Zeit ein, wann sich das Gerät ausschalten soll (0-24 Stunden)

4. KINDERSICHERUNG

1. Drücken Sie für 3 Sekunden die Kindersicherungstaste und die Anzeige für die Kindersicherung leuchtet auf dem Display auf.
2. Wenn Sie das Gerät neu starten wollen, drücken Sie die Kindersicherungstaste ein weiteres Mal für 3 Sekunden und die Anzeige erlischt. Jetzt können Sie das Gerät neu starten.

5. WIFI FUNKTION

Das Panel ist mit einer WIFI-Funktion ausgestattet.

APP Herunterladen:

Für die Installation auf Ihrem Smartphone haben Sie zwei Möglichkeiten die App herunter zu laden:

Methode A:

• Öffnen Sie den App Store/Play Store auf Ihrem Handy.
• Suchen Sie nach „Tuya Smart“ und laden Sie die App herunter.

Methode B:

- Scannen Sie untenstehenden QR-Code mit Ihrer Kamera:

• Öffnen Sie Ihren Browser.
• Drücken Sie „Herunterladen und Installieren“.

WIFI-Verbindung

1. Drücken Sie für 5 Sekunden die auf dem Bedienfeld des Panels → Die Anzeige für die WIFI-Funktion leuchtet auf dem Display auf.
2. Öffnen Sie die „Tuya Smart“ App auf Ihrem Smartphone und geben Ihre Telefonnummer ein.
3. Um sich in der App anzumelden erhalten Sie anschließend einen Verifizierungscode.

4. Geben Sie den Verifizierungscode ein und drücken Sie „Login“.

5. Drücken Sie auf „Gerät hinzufügen“ und wählen ein Ihr Internet aus.

6. Geben Sie das W-LAN Passwort ein und drücken OK um zu bestätigen und Ihr Gerät mit dem W-LAN zu verbinden.

7. Wenn auf Ihrem Smartphone angezeigt wird, dass der Vorgang erfolgreich war und die W-LAN Anzeige auf dem Display des Heizgeräts aufhört zu blinken und durchgehend leuchtet, dann ist das Panel mit Ihrem W-LAN verbunden.

BITTE BEACHTEN SIE:

Was tun, wenn die Verbindung fehlgeschlagen ist:

• Wenn auf Ihrem Smartphone angezeigt wird, dass die Verbindung fehlgeschlagen ist, müssen Sie in den „langsam blinkenden Zustand“ wechseln und sich mit dem eigenen Netz des Panels verbinden.
• Wenn die W-LAN Anzeige auf dem Display schnell blinkt, drücken Sie die SET-Taste 5 Sekunden lang. Die W-Lan Anzeige leuchtet nun auf und wechselt in einen langsam blinkenden Zustand.
• Öffnen Sie nun das W-LAN Menü auf Ihrem Smartphone und verbinden sich mit dem WIFI „SMARTLIFE“ und verbinden sich damit.
• Sobald Sie nun die TUYA-App öffnen, verbindet sich das Gerät automatisch mit Ihrem Smartphone.
• Wenn Auf Ihrem Handy angezeigt wird, das der Vorgang erfolgreich war und die W-LAN Anzeige auf dem Display des Heizgeräts aufhört zu blinken und durchgehen leuchtet, dann ist der Vorgang abgeschlossen.

Sie können nun Ihr Smartphone als Fernbedienung verwenden:

1. Temperatur einstellen

1. Öffnen Sie die „Tuya Smart“ App um das Heizpanel auszuwählen.
2. Klicken Sie auf das zu bedienende Gerät und rufen Sie die Gerätebedienungsoberfläche auf. Der Netzschalter in der linken unteren Ecke des Handy-Displays wird ausgeschaltet und die Farbe des Displays ist dunkelrot, was darauf hinweist, dass das Gerät ausgeschaltet ist.
3. Klicken Sie auf den Schalter und die Einschalttaste unten links auf der Telefonschnittstelle. Die Farbe der Telefonschnittstelle leuchtet hellrot und zeig an, dass das Gerät eingeschalten ist.
4. Drücken Sie die Taste + oder – um die Temperatur einzustellen.
5. Wenn die Einstellungstemperatur höher als die Umgebungstemperatur ist, beginnt das Gerät an zu heizen – anderenfalls befindet sich das Gerät im zu erhitzenden Zustand.

2. Zeitschaltuhr

1. Öffnen Sie die „Tuya Smart“ App um das Heipanel auszuwählen.
2. Klicken Sie auf das zu bedienende Gerät und rufen Sie die Bedienoberfläche auf.
3. Klicken Sie auf Timing.
4. Klicken Sie auf Timing hinzufügen.
5. Wählen Sie Stunde, Minute und Wochentag aus und klicken Sie auf bestätigen.

3. Gerätefreigabe für mehr Nutzer

1. Rufen Sie die Bedienoberfläche des Geräts auf. Klicken Sie auf „Mehr“ in der rechten oberen Ecke und wählen Sie das freizugebende Gerät aus.
2. Klicken Sie auf „Freigabe hinzufügen“, geben Sie die Telefonnummer des neuen Mitglieds ein und klicken Sie auf fertig stellen.

4. Gerätefreigabe von Nutzern entziehen

1. Öffnen Sie die „Tuya Smart“ App und rufen Sie das „Personal Center“ auf, um auf Gerätefreigabe zu klicken.
2. Löschen Sie die Telefonnummer des Mitglieds um die Freigabe zu entziehen.

5. WIFI Adresse ändern und Entfernen des Geräts

1. Öffnen Sie die „Tuya Smart“ App um auf Ihr Gerät zuzugreifen.
2. Klicken Sie auf das Gerät, bei dem Sie die WIFI Adresse andern möchten.
3. Klicken Sie auf „Gerät entfernen“ und dann auf „OK“.
4. Gerät manuell entfernen: Drücken Sie die SET-Taste 5 Sekunden lang um das Gerät direkt zu entfernen.

6. Gerätenamen ändern

1. Klicken Sie auf das Gerät bei dem Sie den Namen ändern wollen.
2. Klicken Sie auf „...“ in der rechten oberen Ecke auf dem Handy und dann auf „Gerätenamen ändern“.
3. Geben Sie einen neuen Namen ein.
4. Klicken Sie auf Speichern.

5. Kindersicherung

1. Klicken Sie im Bedienfeld auf das Symbol für die Kindersicherung um diese einzuschalten.

SCHUTZEINRICHTUNG

Das SHX-Panel ist mit einer Schutzeinrichtung ausgestattet, die sowohl das Gerät schützen, als auch eine Brandgefahr ausschließen sollen.

Bitte beachten Sie, dass es sich bei dem Mechanismus nicht um einen Autostopp- oder eine sonstige Komfortfunktion handelt. Schalten Sie das Gerät immer aus, ziehen den Netzstecker aus und warten bis der Heizlüfter abkühlt, bevor Sie das Gerät umstellen, reinigen oder lagern wollen.

ÜBERHITZUNGSSCHUTZ

Bei jeglicher Überhitzungsgefahr (z.B.: Abdeckung des Geräts, Netzüberlastung.....) schaltet der eingebaute Überhitzungsschutz das Gerät aus.

Sobald sich das Gerät abkühlt, schaltet sich das Gerät automatisch wieder ein und läuft wie zuvor weiter.

REINIGUNGSHINWEISE

Bevor Sie das Gerät reinigen, schalten Sie das Heizpanel mithilfe der ON/OFF-Taste am Bedienfeld sowie mit dem ON/OFF-Schalter seitlich am Gerät aus und lassen es abkühlen. Warten Sie einige Minuten und ziehen anschließend den Stecker, um das Gerät vom elektrischen Netz zu trennen.

Reinigen Sie das Panel mit einem weichen, mäßig feuchten Tuch und wischen es anschließend mit einem trockenen Tuch ab.

Lassen Sie das Panel gänzlich abkühlen, bevor Sie es reinigen.

• Das Panel darf nicht in Wasser oder andere Flüssigkeiten getaucht werden oder damit in Berührung kommen.
• Verwenden Sie zur Reinigung des Geräts nie Benzin, Alkohol oder Lösungsmittel – dies könnte gefährlich sein.
• Sprühen Sie keine Insektizide oder ähnliche Mittel auf das Panel.
• Nicht in Feuchträumen verwenden.
• NICHT ABDECKEN – BRANDGEFAHR!

TÄTIGKEITEN ZU SAISONBEGINN/- ENDE

KONTROLLEN ZU SAISONBEGINN

• Überprüfen Sie, ob das Panel, das Stromversorgungskabel und die Steckdose in Ordnung sind und keine Beschädigungen aufweisen.
• Befolgen Sie die Installations- und Sicherheitsanweisungen genauestens.

TÄTIGKEITEN ZU SAISONENDE

• Möchten Sie das Gerät an der Wand montiert lassen, dann ziehen Sie den Stecker und verstauen das Kabel sorgfältig.
• Während das Panel nicht an das elektrische Stromnetz angeschlossen ist, können Sie das Panel abdecken.
• Möchten Sie das Gerät von der Wand demontieren, dann entfernen Sie zunächst vorsichtig die Abdeckungen der Schrauben und anschließend die Schrauben..

HINWEIS

Damit das SHX-Heizpanel bei der Demontage nicht beschädigt wird, empfehlen wir Ihnen diese zu zweit durchzuführen.

- Verpacken Sie das Gerät und bewahren Sie es an einem sicheren, kühlen und trockenen Ort auf.

BEHEBUNG VON PROBLEMEN

Bevor Sie sich mit unserer Kundenhotline/ Servicestelle in Verbindung setzen, prüfen Sie bitte, ob sich der Fehler anhand der untenstehenden Hinweise beheben lässt.

PROBLEM MÖGLICHE URSACHE LÖSUNG
Das Heizpanel schaltet sich nicht ein	Stromausfall.	Wiederherstellung der Stromversorgung abwarten.
	Das Gerät ist nicht an der Stromversorgung angeschlossen.	Gerät korrekt an die Stromversorgung anschließen/einstecken.
	Der seitliche ON/OFF Schalter ist nicht auf ON.	Betätigen Sie den ON/OFF Schalter auf ON.
Das Panel arbeitet nur für kurze Zeit.	Die gewünschte Temperatur ist bereits erreicht.	Stellen Sie eine höhere Temperatur ein.
	Der Netzstecker ist nicht korrekt eingesteckt.	Netzstecker fest in die Steckdose stecken.
Während des Betriebs tritt unangenehmen Geruch im Raum auf.	Das Panel ist abgedeckt. Entfernen Sie jegliche Gegenstände - ACHTUNG BRANDGEFAHR BEI LEICHT ENTZÜNDLICHEN STOFFEN!!!!
	Es ist nicht genügend Abstand zu anderen Gegenständen.	Der Mindestabstand zu anderen Gegenständen beträgt 1 Meter.
	Etwas befindet sich zwischen dem Heizpanel und der Montagewand.	Entfernen Sie jegliche Gegenstände die sich hinter dem Heizpanel befinden.

WICHTIG

Versuchen Sie niemals das Gerät selbst zu reparieren.

Dies kann zum sofortigen Verlust des Garantieanspruchs führen.

TECHNISCHE INFORMATIONEN

Technische Informationen
Artikelnummer:	SHX55HP201WWS
Eingangsspannung:	220-240V
Frequenz:	50-60Hz
Stromstärke:	550 W
Heizbereich:	0-37°C
Gewicht	7,4kg
Abmessungen	800x600x11mm
Kontaktadressen für weitere Informationen und Serviceline:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienTel: [phone] – 0Serviceline: [phone] – 543www.schuss-home.atFB-Nr: 236974 t / FB-Gericht: Wien

Erforderliche Angaben zu elektrischen

Einzelraumheizgeräten

Artikelnummer SHX55HP201WWS
Angabe Symbol		Wert Einheit			Angabe Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr:
Nennwärmeleistung	Pnom	0,55 kW M	Manuelle Regelung		der Wärmezufuhrmit Rückmeldung der Raum- und/oder Außentemperatur	nein
Mindestwärmeleistung (Richtwert)	Pmin	0 kW Manuelle Regelung				nein
Maximale kontinuierliche Wärmeleistung	Pmax,c	0,55 kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Wärmeabgabe mit					Gebläseunterstützung	nein
Hilfsstromverbrauch					Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Nennwärmeleistung	elmax	N/A kW Einstufige Wärmeleistung, keine Raumtemperaturkontrolle			nein
Bei Mindestwärmeleistung	elmin	N/A kW Zweid oder mehr			nein
Im Bereitschaftszustand	elsb	0,0001354	kW Raumtemperaturkontrolle mit mechanischem Thermostat		nein
Mit elektronischer					nein
Elektronische					nein
Elektronische					ja
					Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit					nein
Raumtemperaturkontrolle mit					nein
Mit Fernbedienungsoption (WIFI) ja
Mit adaptiver Regelung des					nein
Mit Betriebszeitbegrenzung ja
Mit Schwarzkugelsensor nein
Kontaktangaben:	Schuss Home Electronic GmbHScheringgasse 31140 WienÖsterreich

GARANTIE

Mit diesem Qualitätsprodukt von SHX haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen.

Für dieses SHX Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich und Deutschland!

Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstellen.

Bitte wenden Sie sich auf jeden Fall als ersten Schritt an die Kundenhotline (siehe Gebrauchsanweisung – „Kontaktadressen für weitere Informationen und Serviceline“).

Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch autorisierte Vertragswerkstätten vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Schäden aufgrund von Nichtbeachtung der Bedienungsanleitung
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleißerscheinungen
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
• durch äußeren Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungsserscheinungen ästhetischer Art

- Geräte, die unsachgemäß behandelt wurden

- Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden

- Nicht erfüllte Konsumentenerwartungen

- Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind

- Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist

• Defekte aufgrund außerordentlicher Verschmutzung

- Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und retour sowie die damit verbundenen Risiken

Wir weisen nachdrücklich darauf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 40,- (indiziert Basis VPI 2010, Juni 2015) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolute<Garantiedauer von 2 Jahren ab Kaufdatum nicht verlängert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Händlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unvermindert fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlässigkeit oder Vorsatz. Ausgeschlossen ist jedenfalls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritter.

Die Kontaktadresse der jeweiligen Servicewerkstätte finden Sie auf unserer Homepage www.schuss-home.at.

Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem SHX Gerät!

ANSCHRIFT

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone] /

Typenbezeichnung:

Seriennummer:......

Dieses Garantiezertifikat ist im Garantiefall gemeinsam mit dem Gerät der autorisierten Servicewerkstätte oder dem Händler auszufolgen, bei dem Sie das Gerät gekauft haben!

TABLE OF CONTENTS
