SHX55HP201W - Heizung SHX - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Raumheizer
Modell	SHX55HP201W
Marke	SHX
Heizmethode	Keramik-Gebläseheizung
Leistungseinstellungen	Niedrig (1000W), Hoch (2000W)
Spannung	220-240V ~ 50/60Hz
Maße (B x H x T)	20 x 30 x 15 cm
Gewicht	2,5 kg
Kabellänge	1,8 m
Sicherheitsmerkmale	Überhitzungsschutz, Kippschutzschalter, kühlberührungsgehäuse
Thermostat	Einstellbarer Thermostat
Lüftergeschwindigkeit	2 Geschwindigkeiten (hoch/niedrig)
Oszillation	Ja, 60°
Fernbedienung	Nicht enthalten
Geräuschpegel	~45 dB
Energieeffizienzklasse	A
Reinigung	Mit feuchtem Tuch abwischen; nicht eintauchen
Wartung	Filter monatlich überprüfen und reinigen
Ersatzteilverfügbarkeit	Ersatzfilter erhältlich
Reparierbarkeitsindex	7/10

Häufig gestellte Fragen - SHX55HP201W SHX

Wie stelle ich den Thermostat ein?

Drehen Sie den Thermostatregler im Uhrzeigersinn, um die Temperatur zu erhöhen. Der Heizer schaltet sich automatisch ein/aus, um die eingestellte Zieltemperatur zu halten.

Was macht der Kippschutzschalter?

Wenn der Heizer umgestoßen wird, unterbricht der Kippschutzschalter sofort die Stromzufuhr, um Brandgefahren zu vermeiden.

Wie oft sollte ich den Filter reinigen?

Reinigen Sie den Luftfilter mindestens einmal im Monat, um die Effizienz zu erhalten. Verwenden Sie einen Staubsauger oder spülen Sie ihn mit Wasser ab und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Kann ich diesen Heizer im Badezimmer verwenden?

Nein, dieser Heizer ist nicht für den Einsatz im Badezimmer ausgelegt. Halten Sie ihn von Wasser und Feuchtigkeit fern, um elektrischen Schlag zu vermeiden.

Warum schaltet sich der Heizer von selbst aus?

Der Heizer kann sich aufgrund von Überhitzung oder bei Umkippen ausschalten. Sorgen Sie für ausreichende Belüftung und stellen Sie ihn auf eine stabile, ebene Fläche.

Was ist die empfohlene Raumgröße?

Für optimale Leistung verwenden Sie ihn in Räumen bis zu 25 Quadratmetern (ca. 270 sq ft). Größere Räume erfordern möglicherweise eine höhere Leistung.

Hat der Heizer einen Timer?

Nein, dieses Modell hat keinen programmierbaren Timer. Es verfügt über manuelle Bedienelemente für Leistung und Thermostat.

Läuft der Lüfter immer, wenn der Heizer eingeschaltet ist?

Ja, der Lüfter läuft kontinuierlich, um die Luft zu zirkulieren. Bei niedriger Einstellung läuft der Lüfter langsamer, um Geräusche zu reduzieren.

Kann ich den Heizer streichen oder modifizieren?

Streichen oder modifizieren Sie den Heizer nicht. Jegliche Änderungen können die Sicherheit und Leistung beeinträchtigen.

Wie bewahre ich den Heizer im Sommer auf?

Gründlich reinigen und trocknen, dann an einem kühlen, trockenen Ort aufbewahren. Das Kabel locker aufwickeln, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG SHX55HP201W SHX

VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON SHX ENTSCHIEDEN HABEN.

Bitte beachten Sie, dass das SHX-Panel nicht für den Dauerbetrieb geeignet ist und nur in gut isolierten Räumen verwendet werden darf.

Diese Bedienungsanleitung gibt es in folgenden Sprachen

DE

DEUTSCH Seite 3 – 17

EN

ENGLISH Seite 17 –

28

INHALTSVERZEICHNIS

DE

Wichtige Informationen zur Sicherheit, Standort und zum elektrischen Anschluss	3 – 4
Recycling, Entsorgung, Konformitätserklärung	5
Lieferumfang	5
Beschreibung des Geräts	5
Inbetriebnahme	6 – 10
Spar-Modus	11
Schutzeinrichtung	11
Reinigungshinweise	12
Tätigkeiten zu Saisonbeginn/-ende	12
Behebung von Problemen	13
Technische Informationen	13
Erforderliche Angaben zu elektrischen Einzelraumheizgeräten	14
Garantie	15

LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN!

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, POSITIONIERUNG UND ZUM ELEKTRISCHEN ANSCHLUSS

1. Verwenden Sie dieses Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. Jede andere Verwendung, die nicht vom Hersteller empfohlen wird, könnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.

1. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

2. Entfernen Sie die Verpackung und stellen sicher, dass das Heizpanel nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren Sie die Servicestelle oder Ihren Händler.

3. Vor Anschluss an das Netz müssen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätetypenschildes übereinstimmen.

4. Die elektrische Steckdose, in der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlässig geerdet sein.

5. Vermeiden Sie die Verwendung eines Verlängerungskabels, denn dieses könnte überhitzten und einen Brand erzeugen.

6. Ist das Stromversorgungskabel beschädigt muss es vom Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden. Verdrehen Sie das Netzkabel nicht und knicken Sie es nicht ab.

7. Im Zweifelsfall lassen Sie Ihre elektrische Installation von einem qualifizierten Elektriker überprüfen.

8. Es ist verboten die Eigenschaften dieses Gerätes wie auch immer anzupassen oder zu modifizieren und verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung führt zum Verlust der Garantie).

9. Weist das Gerät einen Defekt auf, so schalten Sie es aus und kontaktieren die Kundenhotline.

10. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.shx.at abrufen.

1. Dieses Gerät darf ausschließlich von Erwachsenen benutzt werden.

2. Kinder unter 8 Jahre und Personen mit eingeschränkten physischen, psychischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen dürfen dieses Gerät nur benutzen, wenn es unter einer angemessenen Aufsicht geschieht und es zu einer ausführlichen Anleitung zur Benutzung des Geräts in einer sicheren Art und Weise gekommen ist, sowie die bestehenden Gefahren beschrieben wurden.

3. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.

4. Verwenden Sie das Heizpanel nicht in kleinen Räumen, in denen sich Personen aufhalten, die nicht in der Lage sind, den Raum selbstständig zu verlassen, es sei denn, diese werden ständig überwacht.

5. Kinder dürfen nicht mit dem Gerät spielen.

6. Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr!

1. Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgestattet.

2. Das Gerät ist nicht für Dauer- und Präzisionsbetrieb geeignet.

3. Dieses Gerät ist ausschließlich zum Heizen von Wohnräumen in Haushalten vorgesehen und darf für keine anderen Zwecke eingesetzt werden.

4. Dieses Panel dient nur als Wandmontage in trockenen Innenräumen.

5. Benutzen Sie das Heizpanel nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, neben Schwimmbecken, Badewanne oder Dusche. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann.

6. Benutzen Sie das Heizpanel nicht in direkter Nähe zu Benzin, Gas, Öl, Alkohol oder anderen explosionsgefährlichen und leicht brennbaren Flüssigkeiten/Gasen.

7. Halten Sie einen Abstand von mind. 1m zu anderen leicht entzündlichen Stoffen wie z.B.:

a. unter Druck befindlichen Gefäßen (z.B. Sprühbehälter)
b. Möbel
c. Textilien jeglicher Art

1. Stellen Sie keine Gegenstände auf das Panel.
2. Decken Sie das Gerät während des Betriebs und der Auskühlphase niemals ab.
3. Achten Sie darauf, dass keine Gegenstände zwischen Heizpanel und Montagewand gelangen, welche die Heizfläche berühren.

1. Schalten Sie das Gerät immer aus, bevor Sie den Netzstecker ziehen.
2. Ziehen Sie nicht am Netzkabel, um das Gerät vom Netzstrom zu trennen. Ziehen Sie immer am Stecker, um das Netzkabel herauszuziehen.
3. Lassen Sie das Gerät immer abkühlen, bevor Sie es reinigen oder demontieren möchten.
4. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen, es gewartet werden muss.
5. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.

ACHTUNG

ACHTUNG

VERLETZUNGSGEFAHR

Das Heizpanel wird während des Betriebs heiß!

Berühren Sie niemals das Heizpanel während des Betriebs → dies könnte ansonsten zu ernsthaften VERBRENNUNGEN führen.

BRANDGEFAHR

Das Heizpanel darf während des Betriebs nicht abgedeckt werden!

ACHTUNG

SICHERHEITSABSTAND

Halten Sie min. 1m Sicherheitsabstand zu leicht entzündlichen Gegenständen wie Möbel, Vorhängen, Papier, etc. ein!

GEBRAUCHSLAGE

Stellen Sie das Gerät immer so auf, dass die Luft ungehindert ein- und ausströmen kann.

VERBRENNUNGSGEFAHR

Das Panel wird während des Gebrauchs sehr heiß und kann Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

ÜBERHITZUNGSGEFAHR

Beheizen Sie keine Räume mit weniger als 4m^3 Rauminhalt.

RECYCLING

Die Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen.

ENTSORGUNG

Das Symbol „durchgestrichene Mulltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeraten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei.

Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

KONFORMITÄTSERKLÄRUNG

Hiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht.

Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen:

www.shx.at/downloads

Irrtümer und technische Änderungen vorbehalten.

www.shx.at

LIEFERUMFANG

Im Lieferumfang der SHX-Wandpanel erhalten Sie:

• 1x Heizpanel
  • 4x Wandmontagehalterungen (Kunststoffdübel)
• 4x Schrauben
  • 4x Abdeckungen für die Schrauben
  • 1x Bedienungsanleitung
  • 110 cm Kabel (Vormontiert) mit Konturstecker

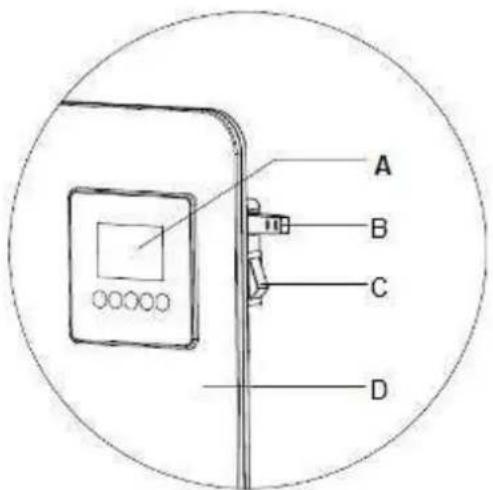

BESCHREIBUNG DES GERÄTES

A → Bedienfeld mit Display
B → NTC-Sensor
C → ON/OFF Schalter
D → Heizpanel

INBETRIEBNAHME

SICHERHEITSHINWEISE FÜR DIE MONTAGE

Das SHX-Heizpanel lässt sich an Wänden oder sonstigen senkrechten Oberflächen montieren.

Bitte beachten Sie bei der Montage folgende Hinweise:

1. Das SHX-Heizpaneel darf ausschließlich mit den mitgelieferten Wandmontagehalterungen montiert werden.
2. Stellen Sie sicher, dass die Wand bzw. die senkrechte Oberfläche auf die Sie das Panel montieren das Gewicht des Panels tragen kann.
3. Um eine Überlastung des Stromkreises zu vermeiden, schließen Sie das Panel nicht an einen Stromkreis an, an dem bereits andere Geräte angeschlossen sind.
4. Montieren Sie das Heizpanel nicht unmittelbar unter einer Wandsteckdose, da über dem Panel die stärkste Wärmeentwicklung stattfindet und die Steckdose somit beschädigt werden könnte.
5. Montieren Sie das Panel im unteren Drittel einer Wand (ca. 20-100cm über dem Boden).
6. Der Mindestabstand des Heizpanels nach unten, oben und seitlich zu anderen Objekten (Fensterbank, Steckdose, etc.) sollte mindestens 50cm betragen. Der Abstand zu massiven Gegenständen oder brennbaren Stoffen sollte mind. 1-2 Meter betragen.
7. Vergewissern Sie sich, dass sich in der unmittelbaren Nähe des Heizpanels kein Material befindet, dass sich bei einer Temperatur von über 100°C verformen oder verfärben kann.
8. Um die Heizeffizienz nicht zu beeinträchtigen, positionieren Sie keine Möbel oder sonstige Gegenstände vor dem Heizpanel.
9. Verlegen Sie keinesfalls das Kabel hinter dem Panel.

HINWEIS

Damit das SHX-Heizpanel bei der Montage nicht beschädigt wird, empfehlen wir die Montage zu zweit durchzuführen.

1. MONTAGE

1. Öffnen Sie den Karton und entnehmen das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Kontrollieren Sie das Gerät anschließend auf Beschädigungen.

4. Wickeln Sie das Netzkabel vorsichtig ab und achten dabei ebenfalls auf Beschädigungen.

5. Halten Sie das Panel gegen die Wand und markieren die vier Bohrlöcher durch das Panel.

1. Bohren Sie anschließend die Löcher mit einem Bohrer in die Wand.

1. Drücken Sie nun die mitgelieferten Kunststoffdübel-Halterungen in die Löcher in der Wand ein.

1. Halten Sie das Panel nun an die Kunststoffdübel.

1. Montieren Sie anschließend das Panel an die Wand, indem Sie die mitgelieferten Schrauben durch das Panel in die Dübel schrauben und festziehen.

1. Bringen Sie anschließend die Abdeckungen der Schrauben an.

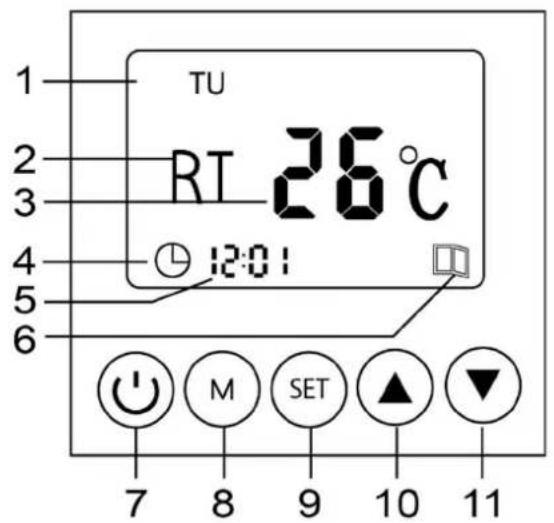

2. BESCHREIBUNG DES DISPLAYS und BEDIENFELDS

1. → Wochentags-Anzeige
2. → Symbol „RAUMTEMPERATUR“
3. → Temperatur-Anzeige
4. → Symbol „TIMER“
5. → Uhrzeit-Anzeige
6. → SYMBOL „OFFENES FENSTER“
7. → ON/OFF-Taste
8. → Funktion-Taste
9. → SET-Taste
10. → ERHÖHEN-Taste
11. → SENKEN-Taste

3. FUNKTIONEN EINSTELLEN

Betätigen Sie bitte den ON/OFF-Schalter seitlich am Gerät um das Panel in einen betriebsbereiten Modus zu versetzen.

1. GERÄT EINSCHALTEN

Um das Gerät einzuschalten, drücken Sie die Taste auf dem Bedienfeld.

HINWEIS

Schalten Sie das Heizpanel nie durch direktes Ziehen des Steckers vom Netz aus. Betätigen Sie immer zunächst die Taste und anschließend den ON/OFF-Schalter, bevor Sie das Gerät vom Netz trennen.

2. UHRZEIT & DATUM EINSTELLEN

Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, stellen Sie bitte das korrekte Datum und die korrekte Uhrzeit wie folgt ein:

1. Schalten Sie das Gerät mithilfe der -Taste ein.

2. Drücken und halten Sie die „SET“-Taste 3 Sekunden lang, bis die Uhrzeit-Anzeige blinkt und das Symbol am Display erscheint.

3. STUNDE EINSTELLEN (0-24)→ Verwenden Sie die c-Tasten und bestätigen Sie Ihre Eingabe mit der -Taste → die Minuten-Anzeige fängt an zu blinken.

4. MINUTEN EINSTELLEN 00-60)→Verwenden Sie erneut die -Tasten um die korrekte Minute einzustellen und bestätigen Sie Ihre Eingabe erneut mit der -Taste → die Wochentags-Anzeige fängt an zu blinkt.

5. WOCHENTAG EINSTELLEN (MO-SO)→ Verwenden Sie wieder die -Tasten um den korrekten Tag einzustellen und bestätigen Ihre Eingabe wieder mit der „SET“-Taste.

6. Anschließend wird Ihnen die Standard-Anzeige auf dem Display angezeigt:

7. Wochentags-Anzeige

8. Symbol „RAUMTEMPERATUR“
   • Gegenwärtige Raumtemperatur
9. Uhrzeit

3. HEIZ-FUNKTION

1. Schalten Sie das Gerät mithilfe der -taste ein.
2. Ihnen wird nun die Standard-Anzeige auf dem Display angezeigt.

3. Um die Heizfunktion zu starten, drücken Sie einmal die -Taste → Ihnen wird nun die Heiz-Funktion Anzeige auf dem Display angezeigt, bei der die Temperatur-Anzeige blinkt →

4. Verwenden Sie die ▲▼- Tasten, um die gewünschte Temperatur einzustellen (bis 37C°).

1. Bestätigen Sie Ihre Eingabe erneut mit der SET-Taste, es erscheint wieder die Standard-Anzeige auf dem Display.

2. Das Gerät fängt nun an bis zur gewünschten Temperatur zu heizen.

3. Mit einem Druck auf die -Taste können Sie die Heiz-Funktion Anzeige mit der von Ihnen eingestellte Temperatur einsehen. Nach ca. 10 Sekunden wechselt das Display wieder in die Standard-Anzeige.

4. TIMER-FUNKTION

Mithilfe der Timer-Funktion können Sie das Heizpanel für jeden Wochen-Tag zeitgesteuert ein und -ausschalten.

1. Schalten Sie das Gerät mithilfe der -Taste ein.

2. Auf dem Display erscheint die Standard-Anzeige.

3. Drücken Sie nun zwei Mal auf die -Taste.

4. Auf dem Display erscheint nun die Timer-Anzeige sowie „MON“ als erster Wochentag.

5. Um zu einem anderen Wochentag zu gelangen drücken Sie sooft die -Taste, bis der gewünschte Tag am Display erscheint (z.B.: FR → Freitag)

6. Drücken Sie anschließend auf die -Taste und stellen Sie die Temperatur mithilfe der ein und bestätigen Ihre Auswahl erneut mit .

7. Anschließend blinkt auf dem Display „ON“ → das ist die Startuhrzeit welche Sie mit den ▲Tasten einstellen können. Stellen Sie zunächst die Stunde ein und bestätigen mit SET, anschließend stellen Sie die Minuten ein und bestätigen erneut mit SET

8. Nun blinkt „OF“ auf dem Display → das ist die Endzeit welche Sie erneut mithilfe der ▲ ▼ – Tasten einstellen können. Stellen Sie zunächst die Stunde ein und bestätigen mit SET, anschließend stellen Sie die Minuten ein und bestätigen wiederholt mit SET

9. Sobald Sie den Timer eingestellt haben, erscheint bei der Standard-Anzeige auch das Timer-Symbol am Display →

10. Um den Timer auszuschalten klicken Sie so oft auf die M-Taste, bis Ihnen die Heiz-FUNKTION Anzeige am Display erscheint.

HINWEIS

Bitte beachten Sie, dass Sie die HEIZ-FUNKTION, während die Timer-Funktion aktiv ist nicht einstellen können.

Schalten Sie zunächst den Timer aus und stellen anschließend die gewünschte Temperatur ein.

SPAR-MODUS

Das SHX-Panel ist mit einem Spar-Modus ausgestattet, um Strom zu sparen..

Sobald Sie im Raum indem sich das Heizpanel befindet das Fenster öffnen, oder die Umgebungstemperatur um mehr als 3 C° fällt, schaltet sich das Gerät automatisch aus um Strom zu sparen. Sobald das Gerät den Temperaturunterschied wahrnimmt, erscheint auf dem

Display das „OFFENES FENSTER“ Symbol →

Schließen Sie das offene Fenster oder die offene Tür, schalten Sie das Gerät erneut ein und stellen die gewünschte Zieltemperatur ein.

HINWEIS

Es kann vorkommen, dass am Display das „OFFENES FENSTER Symbol angezeigt wird, obwohl kein Fenster geöffnet ist – das bedeutet, dass das Gerät einen Luftzug wahrnimmt – es wirkt sich jedoch nicht auf den Betrieb aus.

Um das Symbol vom Display zu entfernen, drücken und halten Sie die Taste gedrückt, bis das Symbol erlischt.

DEAKTIVIEREN DER ADAPTIVEN AUSSCHALTFUNKTION/

Die adaptive Ausschaltfunktion ist eine Standard-Werkeinstellung des Panels. Sie haben jedoch die Möglichkeit diese Funktion zu deaktivieren – gehen Sie dazu bitte wie folgt vor:

1. Während das Gerät eingeschalten ist, drücken Sie ca. 5 Sekunden lang die Taste bis ein Signalton ertönt. Lassen Sie die Taste los um die Einstellung zu speichern.

Möchten Sie die Funktion wieder aktivieren, drücken Sie während das Gerät eingeschalten ist, ca. 5 Sekunden lang die Taste bis ein Signalton ertönt. Lassen Sie die Taste los, um die Aktivierung zu speichern.

SCHUTZEINRICHTUNG

Das SHX-Panel ist mit einer Schutzeinrichtung ausgestattet, die sowohl das Gerät schützen, als auch eine Brandgefahr ausschließen sollen.

Bitte beachten Sie, dass es sich bei dem Mechanismus nicht um einen Autostopp- oder eine sonstige Komfortfunktion handelt. Schalten Sie das Gerät immer aus, ziehen den Netzstecker aus und warten bis der Heizlüfter abkühlt, bevor Sie das Gerät umstellen, reinigen oder lagern wollen.

ÜBERHITZUNGSSCHUTZ

Bei jeglicher Überhitzungsgefahr (z.B.: Abdeckung des Geräts, Netzüberlastung.....) schaltet der eingebaute Überhitzungsschutz das Gerät aus.

Sobald sich das Gerät abkühlt, schaltet sich das Gerät automatisch wieder ein und läuft wie zuvor weiter.

REINIGUNGSHINWEISE

Bevor Sie das Gerät reinigen, schalten Sie das Heizpanel mithilfe der ON/OFF-Taste am Bedienfeld sowie mit dem ON/OFF-Schalter seitlich am Gerät aus und lassen es abkühlen. Warten Sie einige Minuten und ziehen anschließend den Stecker, um das Gerät vom elektrischen Netz zu trennen.

Reinigen Sie das Panel mit einem weichen, mäßig feuchten Tuch und wischen es anschließend mit einem trockenen Tuch ab.

⚠️ ACHTUNG ⚠️

Lassen Sie das Panel gänzlich abkühlen, bevor Sie es reinigen.

⚠️ ACHTUNG ⚠️

• Das Panel darf nicht in Wasser oder andere Flüssigkeiten getaucht werden oder damit in Berührung kommen.
• Verwenden Sie zur Reinigung des Geräts nie Benzin, Alkohol oder Lösungsmittel – dies könnte gefährlich sein.
• Sprühen Sie keine Insektizide oder ähnliche Mittel auf das Panel.
• Nicht in Feuchträumen verwenden.
• NICHT ABDECKEN – BRANDGEFAHR!

TÄTIGKEITEN ZU SAISONBEGINN/- ENDE

KONTROLLEN ZU SAISONBEGINN

• Überprüfen Sie, ob das Panel, das Stromversorgungskabel und die Steckdose in Ordnung sind und keine Beschädigungen aufweisen.
• Befolgen Sie die Installations- und Sicherheitsanweisungen genauestens.

TÄTIGKEITEN ZU SAISONENDE

• Möchten Sie das Gerät an der Wand montiert lassen, dann ziehen Sie den Stecker und verstauen das Kabel sorgfältig.
• Während das Panel nicht an das elektrische Stromnetz angeschlossen ist, können Sie das Panel abdecken.
• Möchten Sie das Gerät von der Wand demontieren, dann entfernen Sie zunächst vorsichtig die Abdeckungen der Schrauben und anschließend die Schrauben. Wir empfehlen Ihnen diesen Arbeitsschritt immer zu zweit zu erledigen.

HINWEIS

Damit das SHX-Heizpanel bei der Demontage nicht beschädigt wird, empfehlen wir Ihnen diese zu zweit durchzuführen.

- Verpacken Sie das Gerät und bewahren Sie es an einem sicheren, kühlen und trockenen Ort auf.

BEHEBUNG VON PROBLEMEN

Bevor Sie sich mit unserer Kundenhotline/ Servicestelle in Verbindung setzen, prüfen Sie bitte, ob sich der Fehler anhand der untenstehenden Hinweise beheben lässt.

PROBLEM MÖGLICHE URSACHE LÖSUNG
Das Heizpanel schaltet sich nicht ein	Stromausfall. Wiederherstellung der Stromversorgung abwarten.
	Das Gerät ist nicht an der Stromversorgung angeschlossen.	Gerät korrekt an die Stromversorgung anschließen/einstecken.
	Der seitliche ON/OFF Schalter ist nicht auf ON.	Betätigen Sie den ON/OFF Schalter auf ON.
Das Panel arbeitet nur für kurze Zeit.	Die gewünschte Temperatur ist bereits erreicht.	Stellen Sie eine höhere Temperatur ein.
	Der Netzstecker ist nicht korrekt eingesteckt.	Netzstecker fest in die Steckdose stecken.
Während des Betriebs tritt unangenehmen Geruch im Raum auf.	Das Panel ist abgedeckt. Entfernen Sie jegliche Gegenstände - ACHTUNG BRANDGEFAHR BEI LEICHT ENTZÜNDLICHEN STOFFEN!!!!
	Es ist nicht genügend Abstand zu anderen Gegenständen.	Der Mindestabstand zu anderen Gegenständen beträgt 1 Meter.
	Etwas befindet sich zwischen dem Heizpanel und der Montagewand.	Entfernen Sie jegliche Gegenstände die sich hinter dem Heizpanel befinden.

WICHTIG

Versuchen Sie niemals das Gerät selbst zu reparieren.

Dies kann zum sofortigen Verlust des Garantieanspruchs führen.

TECHNISCHE INORMATIONEN

Technische Informationen
Artikelnummer:	SHX55HP201W
Eingangsspannung:	220-240
Frequenz:	50-60Hz
Stromstärke:	550 W
Heizbereich:	0-37°C
Gewicht	7,4kg
Abmessungen	800 x 600 x 11 mm
Kontaktadressen für weitere Informationen und Serviceline:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienTel: [phone] – 0Serviceline: [phone] – 543www.schuss-home.atFB-Nr: 236974 t / FB-Gericht: Wien

Erforderliche Angaben zu elektrischen

Einzelraumheizgeräten

Artikelnummer SHX55HP201W
Angabe Symbol		Wert Einheit			Angabe Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr:
Nennwärmeleistung	P_nom	0,55 kW			Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	P_min	0,00 kW			Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0,55 kW			Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
					Wärmeabgabe mit Gebläseunterstützung	Nein
Hilfsstromverbrauch					Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Nennwärmeleistung	el_max	N/A kW			Einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Bei Mindestwärmeleistung	el_min	N/A	kW		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	el_sb	0,000960	kW		Raumtemperaturkontrolle mit mechanischem Thermostat	Nein
					Mit elektronischer Raumtemperaturkontrolle	Nein
					Elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
					Elektronische Raumtemperaturkontrolle und Wochentagsregelung	Ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	Nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	Ja
Mit Fernbedienungsoption (WIFI) Nein
					Mit adaptiver Regelung des Heizbeginns	Nein
					Mit Arbeitszeitbegrenzung Ja
					Mit Schwarzkugelsensor Nein
Kontaktangaben:	Schuss Home Electronic GmbH Scheringgasse 3 1140 Wien Österreich

GARANTIE

Mit diesem Qualitätsprodukt von SHX haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen.

Für dieses SHX Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich und Deutschland!

Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstellen.

Bitte wenden Sie sich auf jeden Fall als ersten Schritt an die Kundenhotline (siehe Gebrauchsanweisung – „Kontaktadressen für weitere Informationen und Serviceline“).

Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch autorisierte Vertragswerkstätten vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Schäden aufgrund von Nichtbeachtung der Bedienungsanleitung
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleißerscheinungen
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
• durch äußeren Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungsserscheinungen ästhetischer Art

- Geräte, die unsachgemäß behandelt wurden

- Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden

- Nicht erfüllte Konsumentenerwartungen

- Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind

- Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist

• Defekte aufgrund außerordentlicher Verschmutzung

- Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und retour sowie die damit verbundenen Risiken

Wir weisen nachdrücklich darauf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 40,- (indiziert Basis VPI 2010, Juni 2015) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolute<Garantiedauer von 2 Jahren ab Kaufdatum nicht verlängert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Händlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unvermindert fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlässigkeit oder Vorsatz. Ausgeschlossen ist jedenfalls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritter.

Die Kontaktadresse der jeweiligen Servicewerkstätte finden Sie auf unserer Homepage www.schuss-home.at.

Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem SHX Gerät!

ANSCHRIFT

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone] /

Typenbezeichnung:

Seriennummer:......

Dieses Garantiezertifikat ist im Garantiefall gemeinsam mit dem Gerät der autorisierten Servicewerkstätte oder dem Händler auszufolgen, bei dem Sie das Gerät gekauft haben!

TABLE OF CONTENTS

E
