BEDIENUNGSANLEITUNG Biotop LED Cube 130 XXL sera

Produkt ähnlich Abbildung Technische Änderungen und Irrtum vorbehalten
product may not be exactly as illustrated Subject to technical alterations and errors

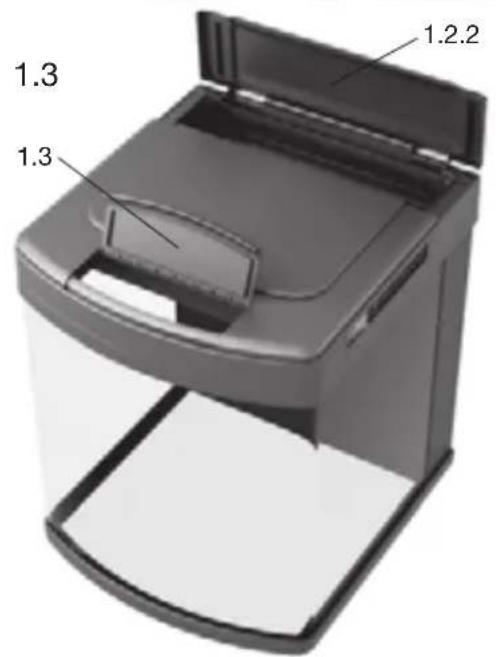

1.3 1.3 1.2.2

D Komplett-Aquarium mit energiesparenden LED 5

Bitte vollständig und aufmerksam lesen. Bitte für zukünftigen Bedarf aufbewahren. Bei Weitergabe dieses Gerätes an Dritte ist diese Gebrauchsinformation mit auszuhändigen.

Wir freuen uns, dass Sie sich für den neuen sera Biotop LED Cube 130 XXL entschieden haben.

Die neu entwickelte LED-Abdeckung mit 12 leistungsstarken LED-Chips in moderner SMD-Bauweise ist 33 % heller als die Abdeckungen mit Leuchtstoffröhren, und das bei einer um die Hälfte reduzierten Leistungsaufnahme.

Neben der Energieersparnis profitieren Sie zudem von der langen Lebensdauer der LED-Chips. Ein Leuchtmittelwechsel ist nicht mehr jährlich nötig, und selbst der Ausfall einzelner LED-Einheiten beeinträchtigt die Helligkeit im Aquarium nur kaum. Die Beleuchtung kann ohne Probleme weiter betrieben werden, bis die defekte LED-Einheit getauscht worden ist.

Natürlich besitzt der neue sera Biotop LED Cube 130 XXL die bewährte 3-Seiten-Optik durch die gebogene Frontscheibe. So können Sie auch im sera Biotop LED Cube 130 XXL Ihre Pfleglinge gut beobachten.

Allgemeine Hinweise

• Lesen Sie zunächst die gesamte Gebrauchsanleitung sorgfältig durch und überprüfen Sie Ihr sera Aquarium auf Vollständigkeit.
• Schalten Sie bitte alle im Wasser eingetauchten Geräte durch Ziehen der Netzstecker aus, bevor Sie in das Aquarium fassen.

Das Aquarium ist optimal verpackt. Aufgrund langer Transportwege könnte es wie bei allen Glas-Artikeln jedoch zu Beschädigungen gekommen sein. Daher überprüfen Sie bitte vor der ersten Füllung, ob das Glas intakt ist.

Lieferumfang

Plug-in-Komplettausstattung sofort betriebsbereit

Aquarium mit gebogener Frontscheibe (1.1)

Glas geschliffen und poliert

Inhalt ca. 130 Liter

Maße mit geschlossener Abdeckung ca.: B 51 cm x H 62,6 cm x T 58 cm

Aquarienabdeckung (1.2, 1.3) mit

• 12 Weißlicht-LED-Chips mit 10 Leuchtdioden einer Leistung von 0,2 W in SMD-Bauweise (1.2.1)
  • farbneutralem Tageslicht
  • 2 Ventilatoren zur Elektronikkühlung
  • eingebauter Futterklappe (1.3)
• Wartungsklappe für den 4-Kammer-Innenfilter (1.2.2)
• Öffnungen für Kühlanschluss und Zubehör (1.2.4)

- sera Vorschaltgerät Input 100 – 240 V 50/60 Hz, Output 12 V DC 3 A (1.2.3)

4-Kammer-Innenfilter (1.5) mit

• 2 Filterschwämmen für die mechanische Filterung (1.5.1)
• sera siporax Professional 2.000 ml für die biologische Filterung (1.5.2)

1 Litersera siporax Professional – bietet so viel Siedlungsfläche für Bakterien wie z. B. 34 Liter Ton-Filtermaterial.

• sera Strömungspumpe STP 1000 (1.5.3)

• sera Heizer 100 W (1.5.4)

sera Strömungsverteiler mit zwei beweglichen Strömungsdüsen (1.6)

100 ml sera aquatan Wasseraufbereiter (1.7)

100 ml sera vipan Hauptfutter (1.8)

Dieser Teil der Gebrauchsinformation bezieht sich auf die Bedienung der LED-Abdeckung und des Glas be ckens. Für die Bedienung der enthaltenen Geräte lesen Sie bitte die zugehörigen Gebrauchsinformationen.

Inbetriebnahme und Montage

Montieren Sie zunächst ggf. den Unterschrank (Unter schrank nicht im Lieferumfang enthalten). Beachten Sie hierzu die dem Unterschrank beiliegende Ge brauchs information.

Standort:

Stellen Sie das sera Aquarium an einen geeigneten Platz. Das Aquarium wird je nach Art des Innenaufbaues bis zu 200 kg wiegen. Daher sollte der Ort der Aufstellung absolut eben sein (Benutzen Sie zum Austarieren am besten eine Wasserwaage). Natürlich sollte in direkter Umgebung ein Stromanschluss liegen. Sollten Sie das Aquarium ohne Unterschrank erworben haben und auf ein vorhandenes Möbel stellen, muss dieses eine entsprechende Tragfähigkeit aufweisen. Das Aquarium sollte keineswegs an einem Sonnenfenster aufgebaut werden. Zu viel Sonne führt nicht nur zu stärkerer Erwärmung, sondern kann auch zu Algenblüten führen. Der sera Biotop LED Cube 130 XXL verfügt über einen fest verklebten Sicherheitsunterrahmen. Stellen Sie das Aquarium mit dem Unterrahmen direkt auf den Schrank. Verwenden Sie keine zusätzlichen Unterlagen.

Optionen:

- Leuchtmittel: Der sera Biotop LED Cube 130 XXL ist serienmäßig mit 12 Weißlicht-LED-Chips ausgestattet. Die LED-Chips können einzeln ersetzt werden. Verwenden Sie nur original sera Ersatzteile.

Für die Haltung kleinerer blaufarbener Fische können zur Farbverstärkung z. B. zwei Weißlicht-LED-Chips durch Blaulicht-LED-Chips ersetzt werden.

Sicherheitshinweis

Das Aquarium darf nur in leerem Zustand transportiert werden.

Aquarienabdeckung

Montage Aquarienabdeckung (2.1)

Die sera LED-Abdeckung ist bereits auf dem Kunst stoff -rahmen des Aquariums vormontiert. Die Strom versorgung der LED-Abdeckung erfolgt über ein im Lieferumfang enthaltenes Vorschaltgerät mit einer Ausgangsspannung von 12 V Gleichstrom.

Anschließen der Stromversorgung (1.2)

Stecken Sie den Hohlstecker des Vorschaltgerätes (1.2.3) in die Anschlussbuchse der Zuleitung der LED-Ab deckung.

Die Steckverbindung muss im Trockenen so verlegt werden, dass keine Zugkräfte auf die Steckverbindung wirken, so dass diese nicht unbeabsichtigt auseinander gezogen wird.

Aquarienabdeckung aufklappen und einrasten (2.2)

Die Aquarienabdeckung ist an der Rückseite des Aquariums in zwei Scharnieren gelagert. Möchten Sie die Abdeckung aufstellen, öffnen Sie die Abdeckung so weit, bis beide Stützstangen rechts und links eingerastet sind. Die Abdeckung wird jetzt von den Stütz stangen gehalten. Um die Abdeckung zu schließen, halten Sie die Abdeckung mit einer Hand auf. Mit der anderen Hand ziehen Sie an der Stelle des Scharniers so weit nach vorne, dass der Rastmechanismus sich wieder löst. Jetzt können Sie die Abdeckung vorsichtig schließen. Achten Sie darauf, dass beide Stützstangen nach vorne einklappen.

Beleuchtung in der Aquarienabdeckung (1.2)

Sie können die LED-Einheiten nach Belieben tausch en. Die LED-Chips sind in 6 Reihen à 2 LED-Chips angeordnet. Der Lichtschalter (2.3.1) befindet sich von vorne gesehen auf der rechten Seite (2.3).

Belüftung

Die LED-Abdeckung besitzt zwei Ventilatoren zur Kühung der LED-Chips. Beide Ventilatoren befinden sich auf der Seite, an der auch der Lichtschalter ist (2.3). Sobald die Beleuchtung eingeschaltet wird, beginnen beide Ventilatoren zu laufen. Kontrollieren Sie regelmäßig, ob beide Ventilatoren laufen, damit ein Über hitzen der LED-Chips vermieden werden kann.

Wechsel der LED-Einheiten (1.4)

Nehmen Sie die LED-Abdeckung vom Aquarium ab (2.1) und legen Sie die LED-Abdeckung auf eine weiche fes Unterlage. Lösen Sie jetzt alle Schrauben der Klarsichtscheibe(1.4.1). Nehmen Sieden Befestigungsrahmen der Klarsichtscheibe ab. Jetzt können Sie die

Klarsichtscheibe abnehmen. Legen Sie die Klar sicht scheibe auf ein weiches Tuch, um sie vor Kratzern zu schützen.

Alle LED-Einheiten haben einen eigenen Be fes ti gungsrahmen mit Bajonettverschluss. Drehen Sie den Befestigungsrahmen gegen den Uhrzeigersinn bis zum Anschlag (1.4.2) und ziehen ihn dann vorsichtig aus dem Lampengehäuse (1.4.3). Der LED-Chip hat an der Rückseite zwei Drahtstifte, mit denen der LED-Chip in die Lampenfassung gesteckt wird. Der LED-Chip wird – ohne zu drehen – senkrecht aus der Fassung gezogen (1.4.4). Der Einbau der LED-Chips erfolgt in umgekehrter Reihen - folge (1.4.5, 1.4.6).

Das Filtersystem im sera Biotop LED Cube 130 XXL ist bereits an der Aquariumrückseite fest installiert. Überprüfen Sie jedoch alle Elemente auf ihren richtigen Sitz.

1. Kammer

Das Wasser fließt über die Überlaufgitter auf der rechten Rückwandseite in die Filtration. Der Wasserspiegel im sera Biotop LED Cube 130 XXL muss für den ordnungsgemäßen Betrieb des 4-Kammer-Innenfilters im mer zwei Zentimeter über der Unterkante des Über laufgitters stehen.

Bei niedrigerem Wasserstand ist Wasser nachzufüllen! Wassermangel führt zum Absinken des Wasserspiegels im 4-Kammer-Filter, bis die Pumpe beginnt, Luft zu fördern und bei weiterem Wassermangel kein Wasser mehr umwälzt.

In der 1. Kammer befinden sich zwei schwarze Filterschwämme (1.5.1).

2. Kammer

In der 2. Kammer befindet sich die Halterung für den sera Heizer. Den sera Heizer aus der beigelegten Ver packung nehmen und von oben in die Halterung stecken (1.5.4). Das am Heizer vorbeifließende Wasser wird auf die Zieltemperatur (ideal 25 – 28 °C / 77 – 82 °F) er wärmt. Danach fließt das Wasser in die 3. Kammer ein.

3. Kammer

In der Biofilterkammer ist das biologische Filtermedium sera siporax Professional in Filtermedienbeuteln eingesetzt (1.5.2). sera siporax Professional hat nicht nur die wissenschaftlich erwiesene ideale Oberfläche von 270 m²/l Medium, sondern verfügt auch über ein im Filter medium vorhandenes Tunnelsystem, das dauerhaftes Wachstum der Filterbakterien ermöglicht. 1 Liter sera siporax Professional bietet so viel Sied lungsfläche für Bakterien wie z. B. 34 Liter Ton-Fil termaterial.

4. Kammer

Auf dem Boden steht die Förderpumpe (1.5.3). Diese verursacht im gesamten System den Wasserfluss (Um wälzung) und pumpt das Wasser über den außen aufgesteckten Strömungsverteiler (1.6) zurück in das teAquarium. Der Strömungsverteiler ist mit zwei Strömungsdüsen, die beliebig ausgerichtet werden können, ausgestattet.

Wenn alles richtig installiert ist und funktioniert, dann können Sie mit der Einrichtung des sera Biotop LED Cubes 130 XXL starten. In den sera Ratgebern erhalten Sie ausführlichinformationenzu:

• Einsetzen der Tiere
• Vorschläge für komplette Biotope passend zu dem sera Biotop LED Cube 130 XXL
• Wasserpflege
• Funktion der Filtration

Sicherheitshinweise

• Die Aquarienabdeckung darf nur auf dem sera Biotop LED Cube 130 XXL betrieben werden.
- Vor der Verwendung des Gerätes stellen Sie bitte sicher, dass die Frequenz und die Spannung der Netzleitung mit der angegebenen Spannung und Frequenz auf dem Typenschild übereinstimmen.
- Heben oder tragen Sie elektrische Geräte nicht am Netzkabel.
- Vor allen Arbeiten an der Abdeckung oder im Aqua rium sind alle Netzstecker zu ziehen.
- Bei allen Schäden und Beschädigungen an der Abdeckung selbst oder an der Stromzufuhr ist die Aquarienabdeckung sofort vom Netz zu trennen und darf nicht wieder in Betrieb genommen werden.
- Die Aquarienabdeckung darf nur vollständig zusammengebaut betrieben werden.
- Ziehen Sie den Netzstecker, bevor Sie einen LED-Chip austauschen.
- Leichte Farbveränderungen durch Lichteinstrahlung (v. a. UV-Licht) sind normal. Nicht in direktem Son nenlicht aufstellen.

Warnung

1. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2. Das Gerät ist nicht zur Verwendung durch Personen (inklusive Kindern) mit eingeschränkten körperlichen, Wahrnehmungs- oder geistigen Fähigkeiten, oder fehlender Erfahrung und Wissen vorgesehen, außer wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Ge brauchs des Gerätes angeleitet werden.
3. Wenn das Netzkabel beschädigt ist, darf die Pumpe nicht länger benutzt, sondern muss entsorgt werden.

Entsorgung des Gerätes:

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sam melstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Um welt vermieden werden.

Deswegen sind Elektrogeräte mit

folgendem Symbol gekennzeichnet:

Herstellergarantie:

Bei Beachtung der Gebrauchsinformation arbeitet die sera Biotop LED Cube 130 XXL Aquarienabdeckung zuverlässig. Wir haften für die Fehlerfreiheit unserer Produkte für 2 Jahre ab dem Kaufdatum.

Wir haften für vollständige Mängelfreiheit bei Übergabe. Sollten durch bestimmungsgemäßen Gebrauch übliche Abnutzungs- oder Verbraucherscheinungen auftreten, stellt dies keinen Mangel dar. In diesem Fall sind auch die Gewährleistungsansprüche ausgeschlos sen. Dies be zieht sich insbesondere auf die LED-Chips und das Vorschaltgerät. Durch diese Garantie werden selbstverständlich keinerlei gesetzliche Ansprüche beschränkt oder eingeschränkt.

Empfehlung:

Bitte wenden Sie sich für jeden Fall eines Mangels zunächst an den Fachhändler, bei dem Sie das Gerät erworben haben. Er kann beurteilen, ob tatsächlich ein Garantiefall vorliegt. Bei einer Zusendung an uns müssen wir Ihnen etwaige unnötigerweise anfallende Kosten belasten.

Jegliche Haftung wegen Vertragsverletzung ist auf Vor satz und grobe Fahrlässigkeit beschränkt. Nur für die Verletzung von Leben, Körper und Gesundheit, bei Ver letzung wesentlicher Vertragspflichten und bei einer zwingenden Haftung nach dem Produkthaftungsgesetz haftet sera auch bei leichter Fahrlässigkeit. In diesem Fall ist die Haftung dem Umfang nach auf den Ersatz der vertragstypisch vorhersehbaren Schäden begrenzt. Schäden an der Pumpe in der 4. Kammer, die auf Be trieb mit zu geringem Wasserstand zurückzuführen sind, sind keine Garantiefälle.

Technische Daten:

sera Vorschaltgerät:

Input 100 - 240 V 50/60 Hz,

Output 12 V DC 3 A

sera LED-Abdeckung:

12 V DC, max. 24 W

Glasaquarium:

Inhalt ca. 130 Liter

Maße mit geschlossener

Abdeckungca.:B51cm

x H 62,6 cm x T 58 cm

Darf nicht unter Wasser betrieben werden!

Nur zulässig in Räumen mit Luftfeuchtigkeit max. 70 %!
