BEDIENUNGSANLEITUNG TKF-12 Sonel
BEDIENUNGSANLEITUNG 16
MANUALE D'USO 21
MANUEL D'UTILISATEUR 26
2 Test kierunku wirowania faz

1.1 Allgemeine Regeln.... 18
1.2 Sicherheitssymbole 18
2 Test der Drehrichtung der Phasen....19
3 Reinigung und Wartung 19
4 Lagerung....19
5 Demontage und Entsorgung 19
6 Technische Daten 20
7 Hersteller 20
Wir danken für den Kauf unseres Phasenprüfers. Der Prüfer ist ein modernes, hochqualitatives Messgerät, das leicht und sicher zu bedienen ist. Das Durchlesen der vorliegenden Anleitung ermöglicht jedoch Prüffehler zu vermeiden und eventuellen Problemen bei der Bedienung des Gerätes vorzubeugen.

Der Hersteller behält sich das Recht vor, Änderungen bzgl. des Aussehens, der Ausrüstung und der technischen Daten des Gerätes einzuführen.
1 Sicherheit
1.1 Allgemeine Regeln
Das Gerät entspricht den Sicherheitsanforderungen der Nom EN 61010-1. Für die eigene und die Sicherheit des Gerätes sind die in dieser Anleitung beschriebenen Vorschriften einzuhalten.
- Die Objekte sind nicht bei feuchter Umwelt, die explosive oder leicht brennbare Gase (Stoffe), Wasser-dampf oder Staub enthält, zu prüfen.
- Nach der Verlagerung des Gerätes von einem kalten in ein warmes Umfeld muss man zwecks Akklimatisierung vor dem Gebrauch 0,5 h abwarten und bei Bedarf die Wasserdampftropfen abwischen.

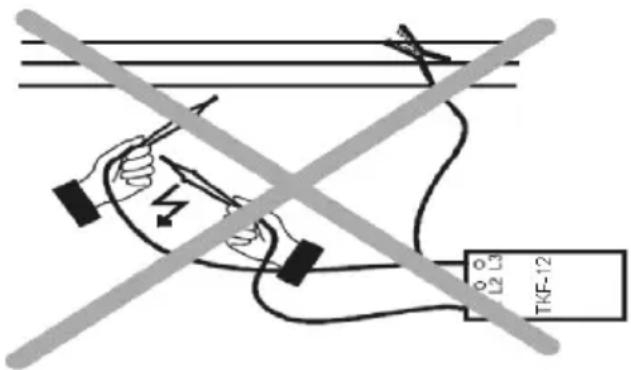

- Während der Messungen dürfen die Metallteile der Steckdose, Leitungsenden, Befestigungselemente, Stromkreise usw. nicht berührt werden. Eine gute Isolierung vom zu prüfenden Objekt ist abzusichern.
-
Wenn das Gerät nicht funktionsfähig ist sowie sein Gehäuse oder die Leitungen beschädigt sind (angebrochen, gerissen, deformiert, verunreinigt usw.) dürfen keine Messungen ausgeführt werden
-
Das Gerät ist ausschließlich von entsprechend qualifizierten Personen, die auch die erforderlichen Berechtigungen für die Durchführung von Messungen in Elektroanlagen haben, zu bedienen. Die Handhabung des Gerätes durch unbefugte Personen kann zu einer Beschädigung des Gerätes führen und eine ernsthafte Gefahrenquelle für den Nutzer sein.
- Den Phasenprüfer darf man nur mit den dafür vorgesehenen und vom Hersteller bereitgestellten Leitungen an das Stromversorgungsnetz anschließen. Nur solche Leitungen entsprechen den Sicherheitsvorschriften.
- Der Anschluss einer Spannung zwischen den Phasen von mehr als 760 V AC an den Phasenprüfer kann zu seiner Beschädigung und Gefährdung für den Nutzer führen.
- Jede andere als in dieser Anleitung vorgegebene Anwendung des Gerätes kann es beschädigen und eine ernsthafte Gefahrenquelle für den Nutzer sein.
1.2 Sicherheitssymbole

Erdung.

Achtung, Gefahr - siehe Bedienungsanleitung.

Das Gerät ist mit einer verstärkten Isolierung gesichert.

Dieses Symbol bedeutet, dass das Gerät mit Siedlungsabfällen nicht entsorgt werden darf, sondern einer Sammelstelle für Elektronikschrott zuzuführen ist.
CAT III
Messkategorie des Gerätes. Gilt für Stromkreise in einem Gebäude, die über die gesamte Länge innerhalb seiner Wände liegen (einschließlich Elemente der Schaltanlage und der Verzweigungsschaltung).

Das Gerät erfüllt die gesetzlichen Anforderungen der Europäischen Union.

Zeichen, das darüber informiert, dass das Produkt alle Konformitätsbewertungsverfahren erfolgreich durchlaufen hat und Anforderungen aller technischen Regelwerke der Eurasischen Zollunion erfüllt.

Zeichen, das bestätigt, dass das Produkt gesetzliche Anforderungen an Qualität und Sicherheit erfüllt und ins Register der zertifizierten Produkte in der Ukraine eingetragen ist (Registersystem UkrSEPRO).


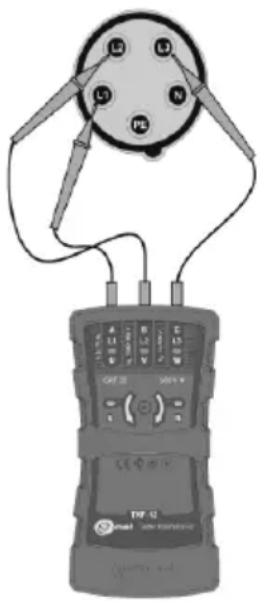

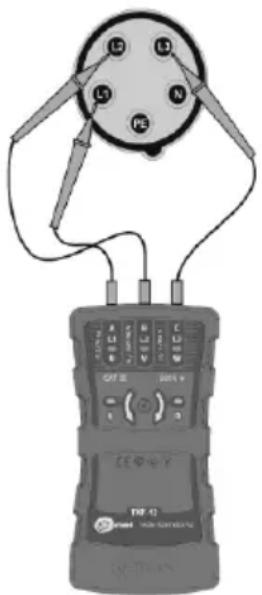

L1 L2 L3 N P QF 12 0001 v CE 400 V TIF 12 W-THA W-THA- Die Prüfspitzen des Phasenprüfers sind an die Punkte anzuschließen, wo die zu erwartende Dreiphasenspannung auftritt (Siehe nachstehendes Abbildungsbeispiel).
- Wenn die Phasen in den gegebenen Messpunkten mit der Beschreibung L1, L2, L3 auf dem Prüfgerät übereinstimmen, dann leuchtet die grüne Diode R, im umgekehrten Fall die rote Diode L.
- Das Leuchten einer gegebenen Lampe (L1, L2, L3) signalisiert das Vorhandensein einer Spannung zwischen den Phasen, die größer als TKF-12 136 V / T29V zwischen der ihr entsprechenden Prüfspitze und irgendeiner der übrigen Prüfspitzen ist.

Eine fehlerhafte Anzeige kann hervorgerufen werden durch:
- den Anschluss von zwei Prüfspitzen an eine Phase,
- den Anschluss einer der Prüfspitzen an den Nullleiter,
- den fehlenden Anschluss einer der Prüfspitzen an das Strom-versorgungsnetz.
3 Reinigung und Wartung

ACHTUNG!
Es sind ausschließlich nur die Wartungsarbeiten durchzuführen, die durch den Hersteller in der vorliegenden Anleitung angegeben werden.
Den Phasenprüfer kann man mit einem weichen, feuchten Flanell und unter Verwendung allgemein erhältlicher Mittel reinigen.
Es sind dabei weder Lösungsmittel noch solche Reinigungsmittel zu verwenden, die das Gehäuse zerkratzen könnten (Pulver, Pasten usw.).
Das elektronische System des Phasenprüfers erfordert keine Wartung.
4 Lagerung
Bei der Lagerung des Spannungsprüfers sind nachfolgende Hinweise zu beachten:
- sich überzeugen, ob der Prüfer trocken ist.
5 Demontage und Entsorgung
Die verschlissene elektrische und elektronische Ausrüstung ist getrennt zu sammeln, d.h. sie ist nicht mit Abfällen anderer Art zu vermischen
Die verschlissene elektronische Ausrüstung ist entsprechend dem Gesetz über verbrauchte elektrische und elektronische Ausrüstung einer Sammelstelle zu übergeben.
Vor der Übergabe der Ausrüstung an die Sammelstelle sind keine Teile der Ausrüstung selbstständig zu demontieren.
Außerdem sind die örtlichen Vorschriften bzgl. der Verwertung von Verpackungen, verbrauchter Batterien und Akkus zu beachten..
6 Technische Daten
a) Isolationsart gemäß EN 61010-1 ......doppelte
b) Messkategorie gem. EN 61010-1....III 600 V
c) Schutzgrad des Gehäuses gem. EN 60529 IP42
d) Frequenzbereich....10...70 Hz
e) Bereich der Nennspannungen zwischen den Phasen:
TKF-12 160..690 V AC
TKF-12L 35..690 V AC
f) Max. Betriebsspannung zwischen den Phasen 760 V AC
g) Messstrom (für jede Phase)....<3,5 mA
h) Betriebstemperatur....-10...+45°C
i) Lagertemperatur....-20...+60°C
j) Zulässige Betriebsfeuchtigkeit 20...80%
k) Stromversorgung des Phasenprüfers......von der zu prüfenden Elektroanlage
I) Abmessungen ......ca. 130 x 72 x 31 mm
m) Gewicht des Messgerätes mit Leitungen......ca. 0,43 kg

Das Gerät hat keinen Standardcharakter und ist daher nicht eichpflichtig. Die richtige Form der Kontrolle für diese Art von Instrument ist die Kontrolle.
7 Hersteller
Gerätehersteller für Garantieansprüche und Service:
SONEL S.A.
Wokulskiego 11
58-100 Świdnica
Polen
Tel. +48 74 884 10 53 (Kundenbetreuung)
E-Mail: customerservice@sonel.com
Webseite: www.sonel.com

ACHTUNG!
Servicereparaturen dürfen nur vom Hersteller durchgeführt werden.
