РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TKF-12 Sonel

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 31

TKF-12 • TKF-12L

INSTRUKCJA OBSŁUGI

TESTER KOLEJNOŚCI FAZ TKF-12 • TKF-12L

CE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Версия 2.02 03.07.2023

СОДЕРЖАНИЕ

1 Безопасность ....33

1.1 Общие правила .... 33
1.2 Маркировка и символы безопасности 33

2 Тест направления вращения фа ....34
3 Очистка и обслуживание ....34
4 Хранение....34
5 Разборка и утилизация....34
6 Технические данные....35
7 Производитель....35

Благодарим Вас за покупку нашего тестера последовательности фаз. Тестер – это современный прибор, который отличается высоким качеством, простотой и безопасностью использования. Тем не менее, прочтение данного руководства позволит избежать ошибок во время тестов и предотвратит возможные проблемы при эксплуатации прибора.

Производитель оставляет за собой право вносить изменения во внешний ви, оснащение и технические данные прибора.

1 Безопасность

1.1 Общие правила

Прибор соответствует требованиям безопасности согласно стандарту EN 61010-1. Для защиты себя и прибора необходимо соблюдать правила, указанные в данном руководстве.

• Не тестируйте объекты во влажной среде, при содержании взрывоопасных или легковоспламеняющихся газов (материалов), водяного пара и пыли.
• После переноски прибора из холодной в теплую среду, подождите 0,5 часа до начала использования для его акклиматизации, при необходимости вытрите водяной конденсат.

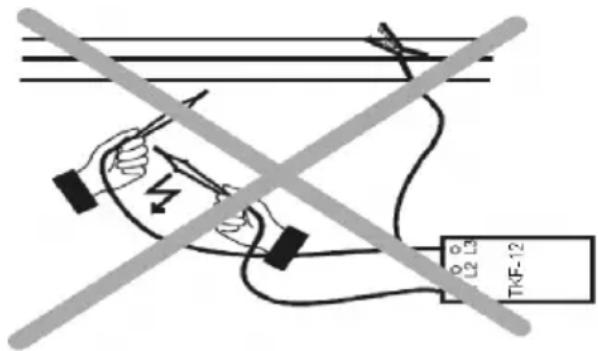

- Во время измерения не прикасайтесь к металлическим частям розетки, наконечникам проводов, элементам крепления, схемы и т.д.

- Обеспечьте себе хорошую изоляцию от тестируемого объекта.

- Не выполняйте измерения неисправным прибором, с повреждениями корпуса или проводов (изломы, трещины, деформация, загрязнение и т.п.).

- Прибор могут пользоваться только квалифицированные сотрудники, имеющие соответствующий доступ для работы с электрическими установками. Использование

прибора посторонними лицами может вызвать его повреждение и стать источником серьезной опасности для пользователя.

- Тестер можно подключать к электросети только с помощью фирменных проводов, поставляемых производителем. Только они гарантируют соответствие правилам безопасности.

- Подключение тестера к источнику линейного переменного напряжения больше, чем 760 В, может вызвать его повреждение и создать риск для пользователя.

- Любое другое применение прибора, кроме указанного в данном руководстве, может вызвать его повреждение и стать источником серьезной опасности для пользователя.

1.2 Маркировка и символы безопасности

Заземление.

Внимание, опасность - смотри руководство по эксплуатации.

Устройство защищенно усиленной изоляцией.

Данный символ означает, что устройство нельзя выбрасывать в обычные мусорные контейнеры, а только доставлять в предназначенный для этого пункт сбора электронных отходов.

CAT III

Измерительная категория прибора. Она также касается электропроводки здания, расположенной внутри его стен по всей его длине (включая компоненты распределительного устройства и отходящие цепи).

Прибор соответствует требованиям законодательства Европейского Союза..

Знак, свидетельствующий о том, что продукт прошел все процедуры оценки соответствия и удовлетворяет требованиям всех технических регламентов Евразийского таможенного союза.

Знак, подтверждающий, что изделие соответствует действующим требованиям качества и безопасности, а также внесение записи в реестр продукции, сертифицированной в Украине (Реестр системы UkrSEPRO).

2 Тест направления вращения фа

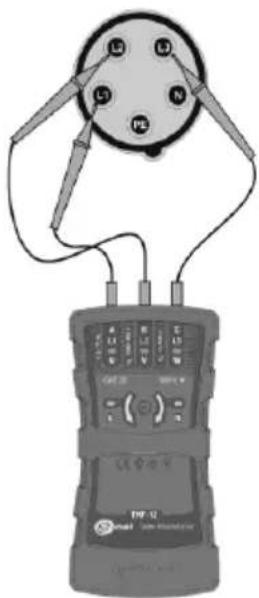

• Подключите измерительные щупы тестера к точкам с предполагаемым трехфазным напряжением (смотри рисунок).
• Если фазы в данных точках измерения совпадают с обозначением L1, L2, L3 на тестере, то загорится зеленый светодиод R, в противном случае загорится красный светодиод L.
• Свечение данного индикатора (L1, L2, L3) сигнализирует о наличии линейного напряжения, больше чем
  136 В TKF-12 / 29 В TKF-12L между соответствующим ему щупом и каким-либо из остальных щупов.

Ошибочные показания могут быть вызваны:

• подключением щупов к одной фазе,
• подключением одного из щупов к нейтральному проводу,
• отсутствием подключения какого-нибудь из щупов к электрической сети.

3 Очистка и обслуживание

ВНИМАНИЕ!

Следует использовать только указанные производителем в данном руководстве методы технического обслуживания.

Тестер можно чистить мягкой, влажной фланелью, используя общедоступные моющие средства.

Нельзя использовать любые растворители или абразивные чистящие средства, которые могли бы поцарапать корпус (порошки, пасты и т.п.).

Электронная схема тестера не требует технического обслуживания

4 Хранение

При хранении прибора следуйте приведенным ниже рекомендациям:

• убедитесь, что тестер сухой.

5 Разборка и утилизация

Утилизируемое электрическое и электронное оборудование необходимо собирать отдельно, т.е. не хранить его с отходами другого вида.

Утилизируемое электронное оборудование необходимо отправить в пункт приема в соответствии с действующим Положением об обращении с отходами электрического и электронного оборудования.

Нельзя самостоятельно разбирать оборудование на части до его передачи в пункт сбора.

Необходимо соблюдать местные законы и правила по утилизации упаковки, использованных батареек и аккумуляторов.

6 Технические данные

a) тип изоляции, согласно EN 61010-1...... двойная
b) измерительная категория по EN 61010-1 ..... III 600 В
с) степень защиты корпуса по EN 60529 IP42
d) диапазон частоты 10...70 Гц
e) диапазон номинального линейного переменного напряжения:

TKF-12 160..690 B

TKF-12L 35..690 B

f) максимальное рабочее линейное переменное напряжение 760 В
g) измерительный ток (в каждой фазе)....<3,5 мА
h) рабочая температура ....-10...+45°C
i) температура хранения....-20...+60°C
j) допустимая рабочая влажность....20...80%
k) питание тестера....от тестируемой электрической сети
I) размеры.... 130 x 72 x 31 мм
m) вес с проводами......примерно 340 г

Устройство не является этапоном и поэтому не подлежит поверке. Правильная форма контроля для приборов этого типа – это проверка.

7 Производитель

Производитель прибора, осуществляющий гарантийное и послегарантийное обслуживание:

SONEL S.A.

Wokulskiego 11

58-100 Świdnica

Польша

Тел. [phone] (Обслуживание клиентов)

E-mail: [e-mail]

Сайт: www.sonel.com

ВНИМАНИЕ!

Только производитель имеет право на ремонт и сервисное обслуживания.

SONEL S.A.

Wokulskiego 11

58-100 Świdnica

Poland

Customer Service

tel. [phone]

e-mail (GLOBAL):

[e-mail]

e-mail (PL):

[e-mail]

www.sonel.com
