Type de produit	Testeur de séquence de phases
Marque	Sonel
Modèle	TKF-12
Catégorie de mesure	CAT III 600 V (EN 61010-1)
Tension nominale entre phases	160-690 V AC
Tension maximale entre phases	760 V AC
Fréquence de fonctionnement	10-70 Hz
Courant de mesure (par phase)	<3,5 mA
Type d'isolation	Double isolation (EN 61010-1)
Indice de protection (boîtier)	IP42 (EN 60529)
Alimentation	Depuis l'installation électrique testée
Dimensions	130 x 72 x 31 mm
Poids (avec câbles)	Environ 340 g
Température de fonctionnement	-10 °C à +45 °C
Température de stockage	-20 °C à +60 °C
Humidité de fonctionnement admissible	20-80 %
Fonctions principales	Test du sens de rotation des phases (L1, L2, L3) ; voyants vert (R) et rouge (L) ; indicateurs de tension par phase
Entretien et nettoyage	Nettoyage avec un chiffon doux et humide et détergent courant ; ne pas utiliser de solvants
Sécurité	Ne pas utiliser en environnement humide ou explosif ; ne pas toucher les parties métalliques pendant la mesure ; utilisation réservée aux personnes qualifiées
Réparabilité	Réparations uniquement par le fabricant (SONEL S.A.)
Garantie et service	Garantie et service après-vente assurés par SONEL S.A. (Pologne)
Élimination	Ne pas jeter avec les déchets ménagers ; déposer dans un point de collecte pour déchets électroniques

FOIRE AUX QUESTIONS - TKF-12 Sonel

Quelles sont les précautions de sécurité à prendre avant d'utiliser le TKF-12 ?

Avant utilisation, assurez-vous que l'instrument et les câbles ne sont pas endommagés. N'utilisez pas l'appareil dans un environnement humide, explosif ou contenant des gaz inflammables. Après un changement de température, attendez 30 minutes d'acclimatation. L'appareil ne doit être utilisé que par des personnes qualifiées autorisées à travailler sur des installations électriques.

Comment tester le sens de rotation des phases avec le TKF-12 ?

Connectez les sondes de mesure aux points où la tension triphasée est présente. Si les phases correspondent à L1, L2, L3, le voyant vert R s'allume. Sinon, le voyant rouge L s'allume. Les voyants L1, L2, L3 indiquent la présence de tension entre phases supérieure à 160 V (ou 29 V pour le modèle TKF-12L).

Quelles sont les tensions maximales supportées par le TKF-12 ?

La tension nominale entre phases est de 160 à 690 V AC. La tension maximale absolue entre phases est de 760 V AC. Ne pas dépasser cette limite sous peine d'endommager l'appareil et de mettre l'utilisateur en danger.

Le TKF-12 peut-il être utilisé pour mesurer la tension en monophasé ?

Non, le TKF-12 est spécifiquement conçu pour tester le sens de rotation des phases dans les réseaux triphasés. Il ne mesure pas la tension ou le courant. Pour des mesures monophasées, utilisez un multimètre classique.

Comment nettoyer et entretenir le testeur TKF-12 ?

Nettoyez le boîtier avec un chiffon doux et humide imbibé d'un détergent courant. N'utilisez pas de solvants ni de produits abrasifs. L'électronique ne nécessite aucune maintenance particulière.

Que faire en cas de non-allumage des voyants ?

Vérifiez que les trois sondes sont correctement connectées aux phases. Des erreurs peuvent survenir si deux sondes sont sur la même phase, si une sonde est sur le neutre, ou si une sonde n'est pas connectée. Assurez-vous que la tension est bien présente et dans la plage de fonctionnement.

Comment éliminer le TKF-12 en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques conformément à la réglementation locale. Ne démontez pas l'appareil avant de le remettre.

Quelles sont les conditions de stockage du TKF-12 ?

Stockez l'instrument dans un endroit sec, à une température comprise entre -20 °C et +60 °C. Avant de le réutiliser après un stockage prolongé, vérifiez son bon état et laissez-le s'acclimater si nécessaire.

Le TKF-12 nécessite-t-il un étalonnage ?

L'appareil n'est pas conçu pour être étalonné. Pour vérifier son bon fonctionnement, effectuez un test simple sur une installation connue. En cas de doute, contactez le fabricant pour une révision.

Où puis-je obtenir des pièces de rechange ou une réparation ?

Les réparations et les pièces de rechange doivent être fournies exclusivement par le fabricant : SONEL S.A., Wokulskiego 11, 58-100 Świdnica, Pologne. Contactez le service clientèle au [phone] ou par email à [e-mail].

MODE D'EMPLOI TKF-12 Sonel

1.1 Principes généraux ...... 28
1.2 Marquages et symboles de sécurité.... 28

2 Test du sens de rotation des phases....29
3 Nettoyage et entretien 29
4 Stockage 29
5 Mise hors service et élimination ....29
6 Données techniques....30
7 Fabricant....30

Nous vous remercions d'avoir acheté notre testeur de séquence de phases. Ce testeur est un instrument de pointe, caractérisé par une qualité élevée et un fonctionnement simple et sûr. Cependant, la lecture de ce manuel vous aidera à éviter les erreurs pendant les tests et à prévenir les problèmes éventuels lors de l'utilisation de l'instrument.

Le fabricant se réserve le droit de modifier l'apparence, l'équipement et les données techniques de l'appareil.

1 Sécurité

1.1 Principes généraux

L'instrument est conforme aux exigences de sécurité selon la norme EN 61010-1. Pour votre propre sécurité et celle de l'instrument, suivez les règles décrites dans ce manuel.

• Ne pas inspecter une installation dans un environnement humide contenant des gaz (matériaux) explosifs ou inflammables, de la vapeur d'eau ou de la poussière.
• Après avoir déplacé l'instrument d'un environnement froid à un environnement chaud, attendez 0,5 heure d'acclimatation avant de l'utiliser, et essuyez la vapeur d'eau condensée si nécessaire.

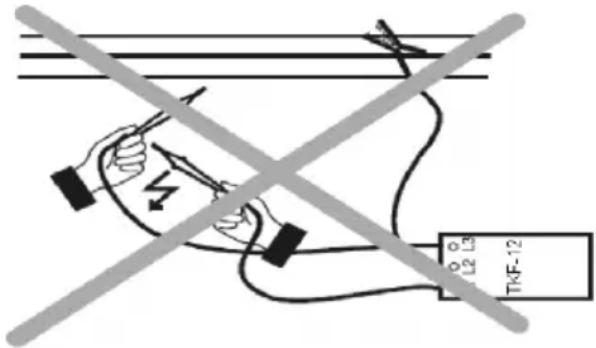

- Ne pas toucher les parties métalliques de la prise, les extrémités des câbles, les fixations, les circuits, etc. pendant les mesures.

• Assurer une bonne isolation de l'objet testé.

- Ne pas effectuer de mesures avec un instrument hors d'usage, dont le boîtier ou les fils sont endommagés (cassés, fissurés, déformés, sales, etc.).

- L'appareil ne peut être utilisé que par des personnes qualifiées disposant des autorisations nécessaires pour travailler sur des installations électriques. Toute utilisation par des personnes non autorisées peut endommager l'appareil et mett

- Le testeur ne peut être connecté au réseau qu'à l'aide de câbles spéciaux fournis par le fabricant. Seuls ces câbles garantissent le respect des règles de sécurité.

- Le raccordement au testeur d'une tension entre phases supérieure à 760 V AC peut l'endommager et mettre l'utilisateur en danger.

- Toute utilisation non conforme aux spécifications du manuel peut endommager l'appareil et mettre l'utilisateur en danger grave.

1.2 Marquages et symboles de sécurité

Mise à la terre.

Attention, danger - voir le mode d'emploi.

Appareil protégé par une isolation renforcée.

Ce symbole indique que l'appareil ne doit pas être jeté dans les conteneurs de déchets normaux, mais uniquement dans un point de collecte de déchets électroniques désigné.

CAT III

Catégorie de mesure de l'instrument. Concerne les circuits d'installation d'un bâtiment, qui se trouvent à l'intérieur de ses murs sur toute leur longueur (y compris les composants du tableau de distribution et les circuits de dérivation).

L'instrument est conforme aux exigences légales de l'Union européenne.

Marque indiquant que le produit a été soumis à toutes les procédures d'évaluation de conformité et répond aux exigences de tous les règlements techniques de l'Union douanière eurasienne.

Marque confirmant que le produit répond aux exigences légales en matière de qualité et de sécurité et qu'il est enregistré dans le registre des produits certifiés en Ukraine (registre du système UkrSEPRO).

2 Test du sens de rotation des phases

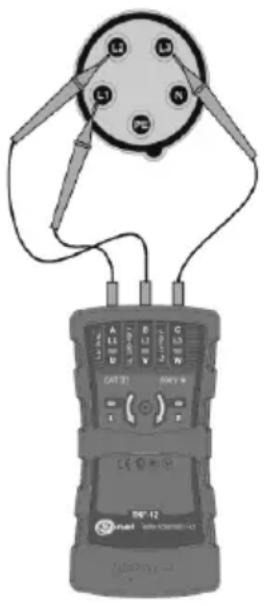

• Connecter les sondes de mesure du testeur aux points où la tension triphasée attendue est présente (dessin).
• Si les phases aux points de mesure en question correspondent à la description L1, L2, L3 sur le testeur, le voyant vert R s'allume, sinon le voyant rouge L s'allume.
• L'allumage d'un voyant donné (L1, L2, L3) indique l'existence d'une tension entre phases supérieure à 1136 V / 29 V entre la sonde correspondante et l'une quelconque des autres sondes.

Des indications erronées peuvent être causées par

• la connexion de deux sondes à une phase,
• la connexion d'une des sondes au conducteur neutre,
• l'absence de connexion d'une des sondes au réseau.

3 Nettoyage et entretien

ATTENTION!

Utilisez uniquement les méthodes d'entretien spécifiées par le fabricant dans ce manuel.

Le testeur peut être nettoyé à l'aide d'un chiffon doux et humide en utilisant des détergents courants.

N'utilisez pas de solvants ou de produits de nettoyage qui pourraient rayer le boîtier (poudres, pâtes, etc.).

L'électronique du testeur ne nécessite aucune maintenance.

4 Stockage

Lors du stockage de l'instrument, veuillez respecter les recommandations suivantes:

- s'assurer que le testeur est sec.

5 Mise hors service et élimination

Les déchets d'équipements électriques et électroniques doivent être collectés de manière sélective, c'est-à-dire qu'ils ne doivent pas être placés avec d'autres types de déchets.

Les déchets d'équipements électroniques doivent être déposés dans un point de collecte conformément à la loi sur les déchets d'équipements électriques et électroniques.

Ne démontez aucune pièce de l'équipement avant de le remettre à un point de collecte.

Respectez les réglementations locales en matière d'élimination des emballages, des piles et des accumulateurs usagés.

6 Données techniques

a) type d'isolation selon EN 61010-1.....double
b) Catégorie de mesure selon EN 61010-1 ....III 600 V
c) degré de protection du boîtier selon EN 60529 IP42
d) gamme de fréquences....10...70 Hz
e) gamme de tensions nominales entre phases:

TKF-12 160..690 V AC
TKF-12L 35..690 V AC

f) tension de fonctionnement maximale entre phases 760 V AC
g) courant de mesure (pour chaque phase) ....<3,5 mA
h) température de fonctionnement ....-10...+45°C
i) température de stockage....-20...+60°C
j) humidité de fonctionnement admissible 20...80%
k) alimentation du testeur ...... de l'installation électrique testée
l) dimensions 130 x 72 x 31 mm
m) poids avec les câbles....env. 340 g

Ce appareil n'a pas de caractère d'etalonnage et c'est la raison pour laquelle etalonner n'est pas possible. La propre forme de faire la contrôle de ce appareil est confirmation simple.

7 Fabricant

Le fabricant de l'appareil, qui fournit également des services de garantie et de post-garantie, est la société suivante:

SONEL S.A.

Wokulskiego 11

58-100 Świdnica

Pologne

Tél. [phone] (Service clientèle)

E-mail: [e-mail]

Internet: www.sonel.com

ATTENTION!

Les réparations de service doivent être effectuées uniquement par le fabricant.
