2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Stromzange zum Messen und Anzeigen von elektrischen Größen im Bereich der Überspannungskategorien CAT II bis max. 600 V und CAT III bis max. 300 V gegen Erdpotential, gemäß EN 61010-1 und allen niedrigeren Kategorien.

• Messen von Wechselströmen bis max. 200 A Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriedeckel nicht betrieben werden. Messungen in Feuchträumen bzw. unter widrigen Umgebungsbedingungen wie z.B. Nässe oder hohe Luftfeuchtigkeit, Staub, brennbare Gase, Dämpfe, Lösungsmittel, Gewitter oder starke elektrostatische Felder sind nicht zulässig. Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

• Bedienungsanleitung5

a) Symbole in dieser Bedienungsanleitung Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. b) Symbole am Produkt Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien. Das Gerät ist in Schutzklasse II aufgebaut (doppelte oder verstärkte Isolierung, schutzisoliert). Ein Blitzsymbol im Quadrat erlaubt die Strommessung an unisolierten, gefährlich aktiven Stromleitern und warnt vor den möglichen Gefahren. Die persönliche Schutzausrüstung ist anzuwenden. CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen). CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Positionsmarkierung für den Stromleiter für korrekte Strommessung.6

5. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Personen / Produkt

• Das Produkt ist nur für den Betrieb in trockener Umgebung geeignet. Das gesamte Produkt darf nicht feucht oder nass werden. Fassen Sie es niemals mit nassen Händen an, um es nicht zu beschädigen.

• Das Produkt ist kein Spielzeug und gehört nicht in Kinderhände!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Die Spannung zwischen den Anschlusspunkten darf die angegebene Spannung nicht überschreiten.

• Seien Sie besonders vorsichtig beim Umgang mit Spannung >25 V/AC bzw. >35 V/DC! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag bekommen.

• Stellen Sie das Messgerät vor jeder Messung auf die gewünschte Einheit. Eine falsche Messung könnte das Produkt zerstören!

• Achten Sie bei jeder Messung darauf, dass durch den Stromzangen-Sensor keine Gegenstände wie z.B. Kabel gequetscht werden.

• Prüfen Sie vor jeder Messung das Messgerät auf Beschädigungen. Führen Sie niemals Messungen durch, wenn die Isolierung oder das Produkt anderweitig beschädigt ist!7

• Achten Sie bei jeder Messung darauf, dass sich die Anschlüsse/Messpunkte nicht berühren. Kurzschlussgefahr!

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von: - Starken magnetischen oder elektromagnetischen Feldern - Sendeantennen oder HF-Generatoren.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen. b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nichtinsFeuer.VersuchenSieniemals,nichtauadbareBatterienaufzuladen.Esbesteht Explosionsgefahr!8

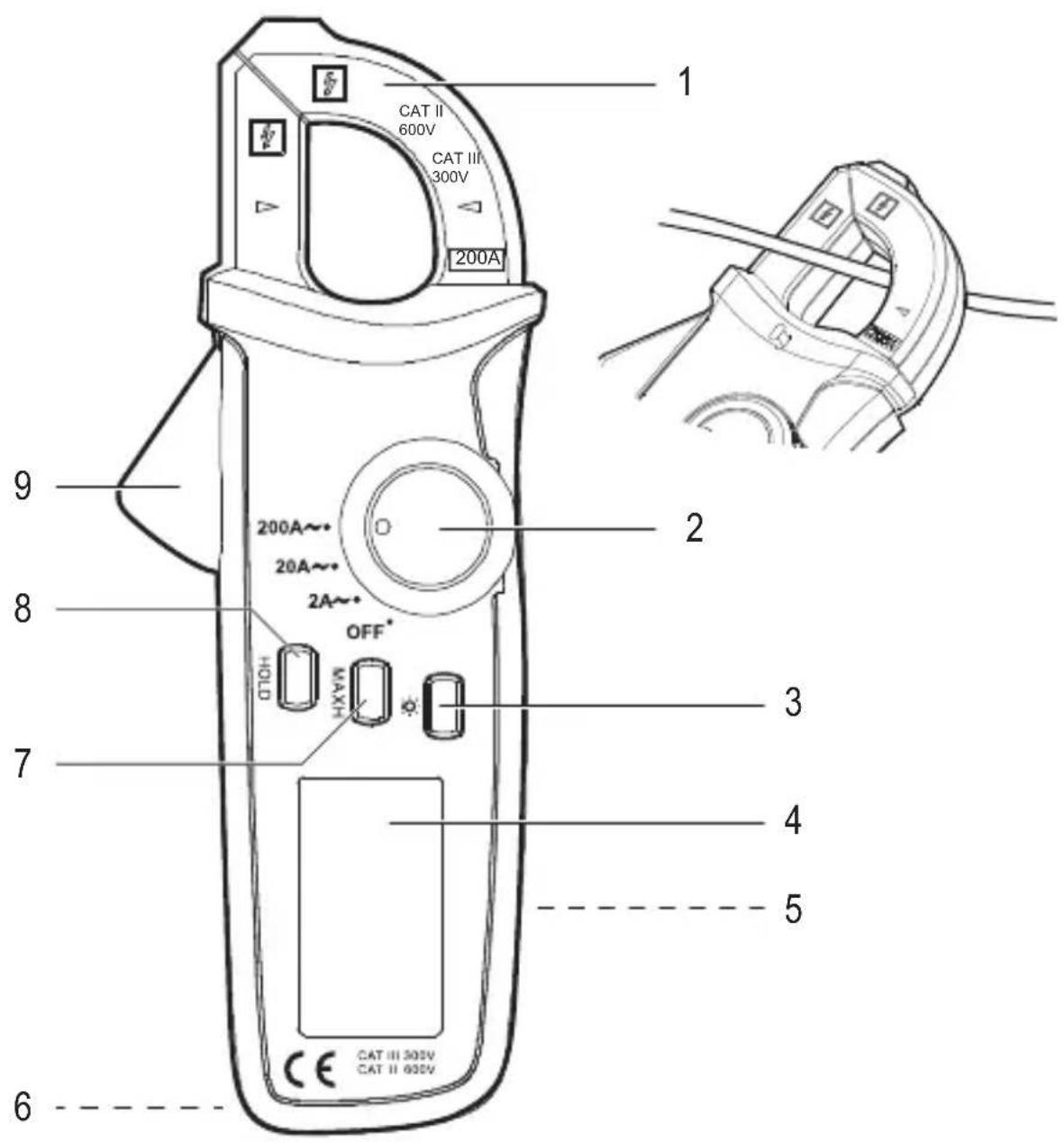

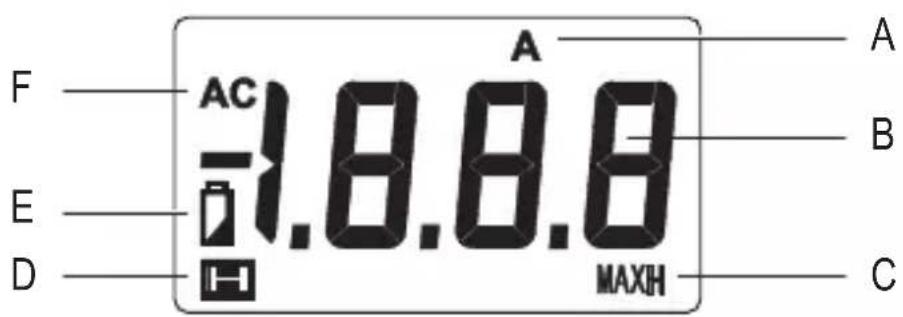

a) Stromzange 1 Zange 2 Stellrad 3 Lichtaste 4 LCD-Anzeige 5 Batteriefach (Rückseite) 6 Führung für eine Halteschlaufe 7 Taste MAXH 8 Taste HOLD 9 Zangenöffnungshebel b) LCD-Anzeige Symbole Nr. Symbol Kontrollanzeige/Anzeige A A Kontrollanzeige – Strom B -- Messwertanzeige C MAXH Kontrollanzeige – Maximalwert

Kontrollanzeige – Hold

Kontrollanzeige – Batterie F AC Kontrollanzeige – Wechselstrom Auösung Messbereich Auösung Genauigkeit 2,000 A~ 1 mA ± (4 % + 30) 20,00 A~ 10 mA ± (3 % + 10) 200,0 A~ 100 mA ± (2,5 % + 5) Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts). Die Genauigkeit gilt einJahrlangbeieinerTemperaturvon+23°C(±5°C),beieinerrel.Luftfeuchtigkeitvon≤75%, nicht kondensierend.10

8. EINLEGEN/WECHSELN DER BATTERIEN

Bei Anlieferung des Produktes sind üblicherweise keine Batterien eingesetzt. Befolgen Sie die nachstehenden Schritte, um das Produkt in Betrieb zu nehmen. Der Gebrauch von Akkus ist wegen der niedrigeren Spannung nicht empfohlen. Schwacher Batteriesatz:

• Kontrollanzeige < > leuchtet auf

• Anzeigenbeleuchtung leuchtet schwach oder gar nicht Ersetzen Sie den Batteriesatz möglichst bald wie folgt:

1. Schalten Sie das Produkt aus und trennen es von jeglichen Messobjekten. Sehen Sie dazu

in das Kapitel „9. Bedienung“ auf Seite 10.

2. DrehenSiedasProduktumundlegenesaufeineweicheOberäche,welchedieAnzeige

vor Kratzern schützt.

3. Lösen Sie mit einem passenden Kreuzschlitzschraubendreher die Verschlußschraube der

Batteriefachabdeckung (5). Entfernen Sie die Batteriefachabdeckung.

4. Entnehmen Sie die verbrauchten Batterien und entfernen Sie diese umweltgerecht.

Beachten Sie das Kapitel „11. Entsorgung“ auf Seite 13.

5. Legen Sie zwei neue Batterien des Typs AAA, unter Beachtung der aufgedruckten

Polaritätsangaben, in die Batteriemulden ein.

6. Setzen Sie die Batteriefachabdeckung auf (Lasche beachten) und schrauben Sie sie mit

der Schraube fest. Wenden Sie beim Festziehen keine Gewalt an.

a) Ein-/Auschalten / Messgröße wählen

• Das Produkt ist ausgeschaltet, wenn das Stellrad (2) in der Position OFF steht. Schalten Sie das Produkt nach dem Messvorgang aus.

• Um eine Messgröße auszuwählen, drehen Sie das Stellrad auf die gewünschte Größe (2A~, 20A~, 200A~). Wichtig! Legen Sie die Messgröße fest, bevor Sie mit dem Messen am Messobjekt beginnen. b) Beleuchtung

• Schalten Sie die Anzeigenbeleuchtung ein, indem Sie die Lichttaste (3) für jeweils 2 Sekunden drücken und festhalten. Die Beleuchtung schaltet sich nach ca. 15 Sekunden automatisch aus.11 c) Energie sparen

• Um Energie zu sparen, schaltet sich die Stromzange nach ca. 15 Minuten Inaktivität automatisch ab. Betätigen Sie die Lichttaste oder die Taste MAXH, um die Stromzange aufzuwecken.

• Die automatische Abschaltvorrichung lässt sich ausschalten. Schalten Sie die Stromzange aus. Drücken und halten Sie die Taste HOLD fest und schalten die Stromzange ein. Die Abschaltvorrichtung is ausgeschaltet. - Alternativ können Sie die Abschaltvorrichtung deaktivieren, indem Sie die Stromzange nach dem automatischen Ausschalten mit der Taste HOLD aufwecken. - Um die automatische Abschaltvorrichung wieder zu aktivieren, drehen Sie das Stellrad auf OFF und schalten die Stromzange erneut ein. d) HOLD-Funktion

• Mit der HOLD-Funktion wird der aktuelle Messwert in der Anzeige angezeigt und die Messung unterbrochen.

• Aktivieren Sie die Funktion durch Drücken der Taste HOLD (8). Deaktivieren Sie sie durch nochmaliges Betätigen.

• Während die Funktion aktiviert ist, leuchtet in der Anzeige die Kontrollanzeige < > auf.

• Nach dem Deaktvieren der Funktion können Sie mit der Messung fortfahren. e) Maximalwert aufzeichnen

• Mit der Maximal-Wert-Funktion wird der jeweils höchste gemessene Wert registriert und angezeigt.

• Aktivieren Sie die Funktion durch Drücken der Taste MAXH (7). Deaktivieren Sie sie durch nochmaliges Betätigen.

• Während die Funktion aktiviert ist, leuchtet in der Anzeige die Kontrollanzeige < MAXH > auf. f) Strommessung Umfassen Sie mit der Stromzange immer nur einen Leiter. Umfassen Sie mehrere Leiter, erhalten Sie kein Messergebnis. Durch den Dauermagnetismus des Strom-Sensors, kann bei der Strommessung ein geringer Strom in der LCD-Anzeige angezeigt werden, auch wenn kein Leiter umfasst wird. Bei Überlauf wird in der LCD-Anzeige „OL“ angezeigt.12

1. Bestimmen Sie mit dem Stellrad die Messgröße (2A~, 20A~, 200A~). In der Anzeige

leuchten die Kontrollanzeigen < A > und < AC > auf. Das Produkt ist zur Messung bereit.

2. Öffnen Sie mit dem Zangenöffnungshebel (9) die Zange (1), umfassen den Leiter (an dem

die Messung durchgeführt werden soll) und schließen die Zange langsam und vollständig. - Die Pfeile und auf der Zange bezeichnen die geometrische Mitte, in welcher der Leiter vorzugsweise durchgeführt werden soll.

3. Der gemessene Strom wird in der LCD-Anzeige angezeigt.

4. Öffnen Sie nach der Messung die Zange und entfernen Sie sie vorsichtig vom Leiter.

5. Schalten Sie die Stromzange nach dem Gebrauch aus.

10. WARTUNG UND PFLEGE

• Schalten Sie die Stromzange vor Reinigungsbeginn aus und entfernen Sie sie vom Messobjekt.

• Die Stromzange ist bis auf einen gelegentlichen Batterietausch wartungsfrei.

• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es deshalb niemals (bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise beim Einlegen/Wechseln der Batterien).

• Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig.

• Reinigen Sie die Stromzange immer mit einem sauberen, fusselfreien, antistatischen und leicht feuchten Tuch.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen. Dies könntedieOberächederStromzangebeschädigen.DesweiterenverwendenSiekeine scharfkantigen Gegenstände wie z.B. Schraubendreher oder Metallbürsten zum Reinigen. b) Kalibrieren

• Um die Genauigkeit des Messgerätes über einen langen Zeitraum hinweg zu gewährleisten, empehltessich,dasProdukteinmaljährlichkalibrierenzulassen.13

a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt. b) Batterien Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterienverpichtet;eineEntsorgungüberdenHausmüllistuntersagt. Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden. SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.14

12. TECHNISCHE DATEN
