BEDIENUNGSANLEITUNG VC131 SE VOLTCRAFT

D Bedienungsanleitung

VC131 SE Digital-Multimeter

Best.-Nr. 3193651

Seite 2 - 30

1. Inhaltsverzeichnis

Seite

1. Einführung 4
2. Herunterladen von Bedienungsanleitungen ....4
3. Symbol-Erklärung....5
4. Bestimmungsgemäße Verwendung ....6
5. Lieferumfang 6
6. Merkmale und Funktionen....6
7. Sicherheitshinweise....7

a) Allgemeines....7
b) Angeschlossene Geräte....8
c) Sicherung....8
d) Batterien/Akkus 8
e) Multimeter....9
f) Messspitzen ....10

1. Bedienelemente und Komponenten....11

a) Übersicht....11
b) Funktionswahlschalter....12

1. Display und Symbole....13
2. Einsetzen/Ersetzen der Batterie bzw. des Akkus 14
3. Inbetriebnahme und Verwendung ....14

a) Einschalten....14
b) Messung von AC-/DC-Spannung 15
c) Messung des Widerstands (Ω)....16
d) Durchgangsprüfung (•••) 17
e) Diodentest (▶)....18
f) Messung des Stroms....19

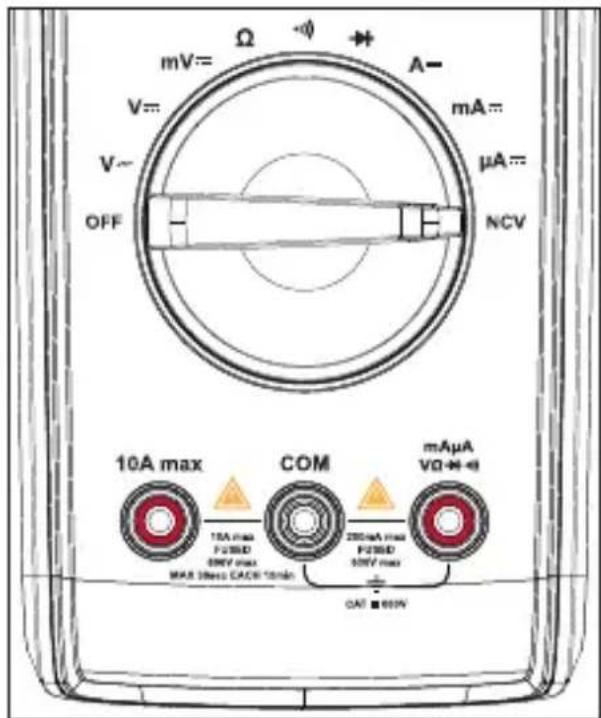

g) Kontaktlose Wechselspannungsmessung „NCV“......20

1. Zusatzfunktionen....21

a) HOLD-Funktion 21
b) Abschaltautomatik....21
c) Taschenlampenfunktion....22

1. Austauschen der Sicherung 22

2. Problembehandlung ....23

3. Wartung und Reinigung....24

a) Reinigung 24
b) Wartung....24

1. Entsorgung....24

a) Produkt....24
b) Batterien/Akkus 25

1. Technische Daten....26

a) Allgemeines....26
b) Sicherungen....27
c) Messtoleranzen....27

d) Durchgangsprüfung (•••) und Diodentest (▶•)......28

e) Messung von Gleichspannung (DC) 28

f) Messung von Wechselspannung (AC)......29

g) Messung des Widerstands (Ω)....29

h) Messung von Gleichstrom (DC) 30

2. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3. Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

4. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Dieses Gerät ist CE-konform und entspricht den geltenden europäischen Richtlinien.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, schutzisoliert).

Erdpotential

Dieses Produkt wurde einer Konformitätsbewertung für den GB-Raum unterzogen und erfüllt sämtliche Anforderungen der für Großbritannien geltenden Richtlinien.

CAT II Es ist zum Überprüfen und Messen von Stromkreisen, die direkt an die Verbrauchsstellen (u. a. Steck-dosen) des Niederspannungsnetzes angeschlossen sind, geeignet.

CAT III Es eignet sich außerdem zum Überprüfen und Messen von sämtlichen der an die Verteilung bzw. die Niederspannungsanlage des Gebäudes angeschlossenen Stromkreise.

Gleichstrom

Wechselstrom

5. Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Digital-Multimeter (DMM), bei dem die Messwerte auf einem digitalen Display angezeigt werden. Das DMM ist für den Einsatz an professionellen, industriellen und von Heimwerkern eingerichteten Stromkreisen vorgesehen, die der Messkategorie CAT III oder einer kleineren Kategorie zuzuordnen sind. Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Kontakt mit Feuchtigkeit muss unbedingt vermieden werden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

6. Lieferumfang

• Digital-Multimeter
• Messleitungen (paarweise)
  • 9-V-Blockbatterie
• Bedienungsanleitung

7. Merkmale und Funktionen

• Messung von AC-/DC-Spannung
• Messung von DC-Strom bis 10 A
• Diodentest
• Symbol für den akustischen Durchgangsprüfer
• HOLD-Funktion

• Abschalt

• Display mit automatischer Hintergrundbeleuchtung
  • 2000 Counts
  • Automatischer Messbereich
  • 600-V-Hochleistungssicherungen
  • Messkategorie CAT III, 600 V

• Taschenlampenfunktio

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeines

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

- Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

- Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungsstätten, Computer- oder Selbsthilfewerkstätten muss der Umgang mit Messgeräten durch geschultes Personal in verantwortungsvoller Weise überwacht werden.
• Vergewissern Sie sich vor jeder Verwendung, dass Ihr Prüfgerät ordnungsgemäß funktioniert, indem Sie eine Spannung messen, die Ihnen bereits bekannt ist.

b) Angeschlossene Geräte

- Beachten Sie stets auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.

c) Sicherung

- Eine defekte Sicherung ist durch eine baugleiche neue Sicherung zu ersetzen. Das Reparieren oder Überbrücken einer defekten Sicherung ist nicht gestattet, da dies einen Brand verursachen oder einen tödlichen elektrischen Schlag nach sich ziehen könnte.

d) Batterien/Akkus

• Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung.
• Entfernen Sie die Batterie / den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

e) Multimeter

• Nehmen Sie das das Messgerät niemals unmittelbar nachdem es von einer kalten in eine warme Umgebung gebracht wurde in Betrieb. Das dabei entstehende Kondenswasser kann zu irreparablen Schäden am Produkt führen. Lassen Sie das Produkt deshalb stets zuerst auf Zimmertemperatur kommen.
• Vergewissern Sie sich vor jeder Messung, dass das Multimeter auf die richtige Funktion eingestellt ist.
• Um einen elektrischen Schlag zu vermeiden, sollten Sie während der Messung weder direkt noch indirekt mit den Anschlüssen/Messpunkten in Berührung kommen. Überprüfen Sie das Messgerät vor jeder Messung auf Beschädigungen. Führen Sie auf keinen Fall Messungen durch, wenn die Schutzisolierung beschädigt (eingerissen, abgerissen usw.) ist.
• Sehen Sie von der Verwendung während eines Gewitters unbedingt ab.
• Verwenden Sie das Produkt nicht in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Messergebnisse könnten andernfalls erheblich beeinträchtigt werden.
• Sobald die Anzeige für eine geringe Ladekapazität der Batterie/des Akkus erscheint, sollten Sie die Batterie ersetzen bzw. den Akku wieder aufladen, um sicherzustellen, dass Sie stets genaue Messergebnisse erhalten.
• Beachten Sie die Angaben, die sich neben den Warnschildern an den Anschlüssen für die Messleitungen befinden. Die gemessene Spannung oder der gemessene Strom darf die vermerkten Werte nicht überschreiten!

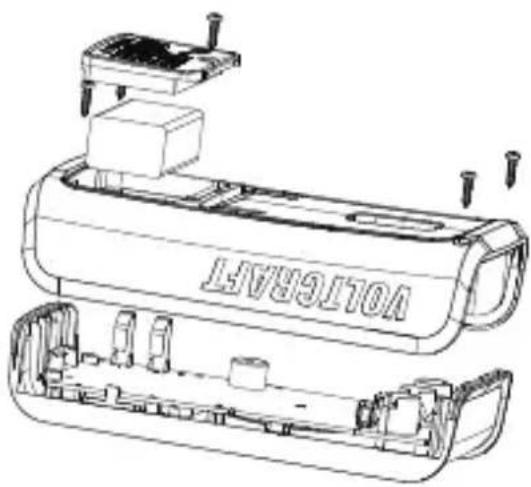

• Verwenden Sie das Messgerät unter keinen Umständen bei geöffnetem Gehäuse. !LEBENSGEFAHR!

f) Messspitzen

• Die Kabel der Messspitzen sind in einer Art und Weise gefertigt, dass sich ihr Verschleiß deutlich erkennen lässt. Bei Beschädigung wird eine zweite Isolierschicht in einer anderen Farbe sichtbar. Tritt dieser Fall ein, ist die Verwendung des Messzubehörs nicht mehr gestattet und für einen entsprechenden Ersatz zu sorgen.

- Achten Sie während der Messung darauf, die Messspitzen ausschließlich an den gekennzeichneten Griffflächen zu umfassen.

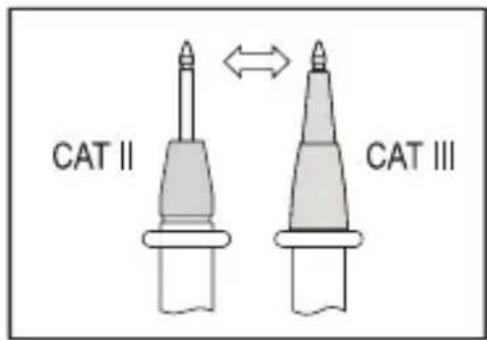

- Bei Verwendung der Messspitzen ohne Abdeckkappen dürfen Messungen zwischen dem Messgerät und dem Erdpotential nicht oberhalb der Messkategorie CAT II durchgeführt werden.

CAT II CAT III

- Bei Messungen in der Messkategorie CAT III. dürfen die Messspitzen nur mit daran angebrachten Abdeckkappen (max. 4 mm freie Kontaktlänge) verwendet werden, um unbeabsichtigte Kurzschlüsse während der Messung zu vermeiden. Die Abdeckkappen sind im Lieferumfang enthalten.

• Die Messspitzen müssen bei jeder Änderung der Messfunktion vom zu messenden Objekt getrennt werden.

- Lebensgefahr durch einen elektrischen Schlag! Bei Spannungen, die einen Wert von 30 Veff oder 42,4 Vs (Wechselspannung) bzw. 60 V (Gleichspannung) überschreiten, sollten Sie stets besondere Vorsicht walten lassen.

- Für Messungen an einem Stromversorgungsnetz dürfen ausschließlich Prüfspitzen verwendet werden, die alle relevanten Anforderungen der Norm EN 61010-031 erfüllen und mindestens für die Messkategorie CAT III (600 V, 10 A) ausgelegt sind.

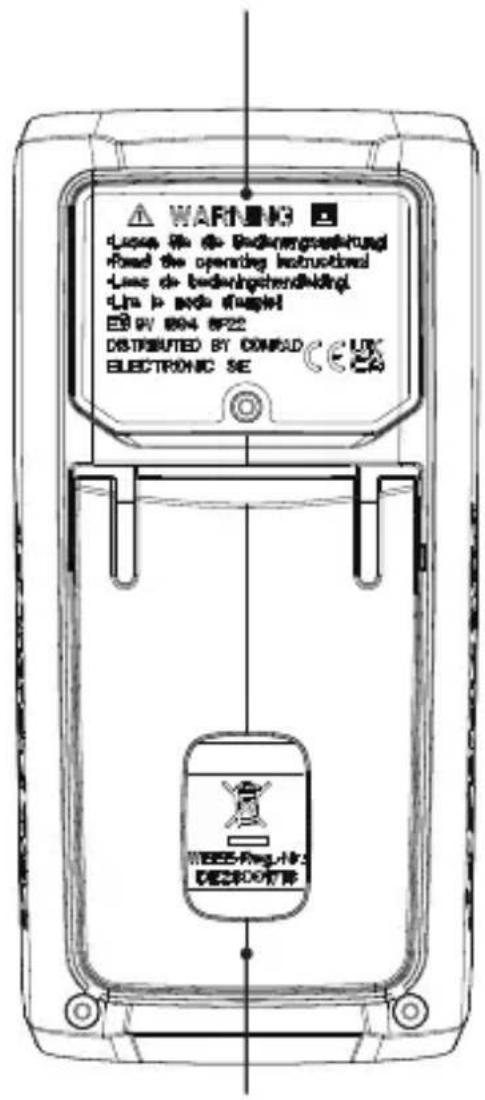

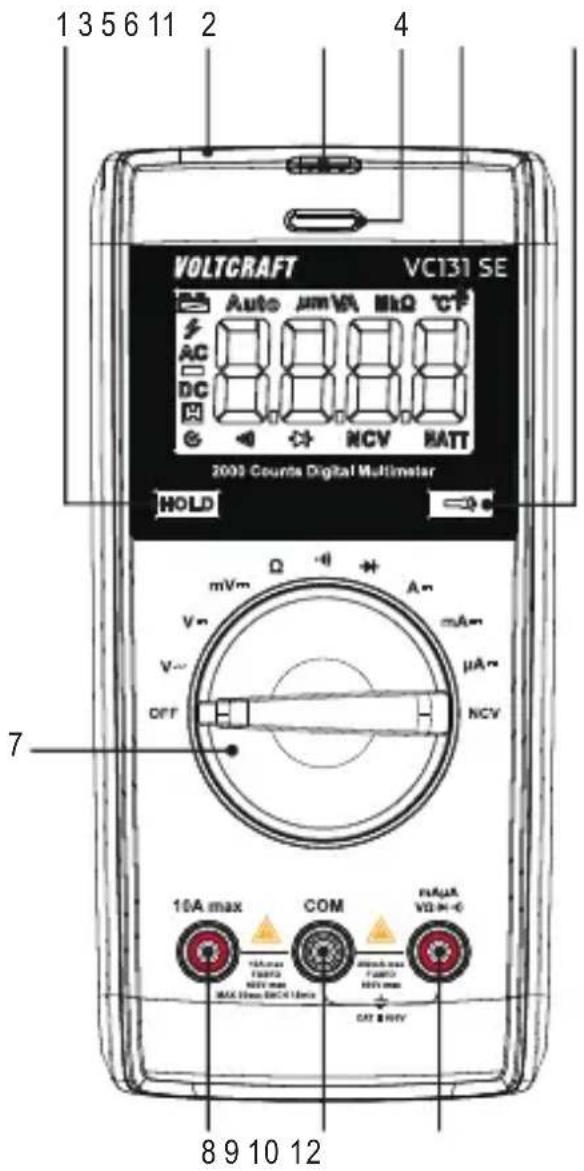

9. Bedienelemente und Komponenten

a) Übersicht

1 3 5 6 11 2 4 VOLTCRAFT VC131 SE Auto μmVA MkΩ C# AC DC NCV HATT 2000 Counts Digital Multimeter HOLD 7 mV~ A~ mA~ μA~ OFF NCV 10A max COM FAUA VD-M-C MAX 10ms DC+10ms CAT & HCV 8 9 10 12

WARNING Laser life de bedingshenkhand Rend the operating instruction Laser de bedingshenkhand Lira je node dampel W 804 6F22 DISTRIBUTED BY COMPAD ELECTRONIC SE WEEE-Ring-Hr- DE2800打掉

1 Taste HOLD
2 Messbereich für kontaktlose Spannungsmessung
3 Taschenlampen
4 Dreifarbige LED-Anzeige
5 Display
6 Taste(Taschenlampen)
7 Funktionswahlschalter

8 10 A max-Buchse
9 COM-Buchse
10
11 Batterie-/Akkufachabdeckung
12 Ausklappbarer Standfuß

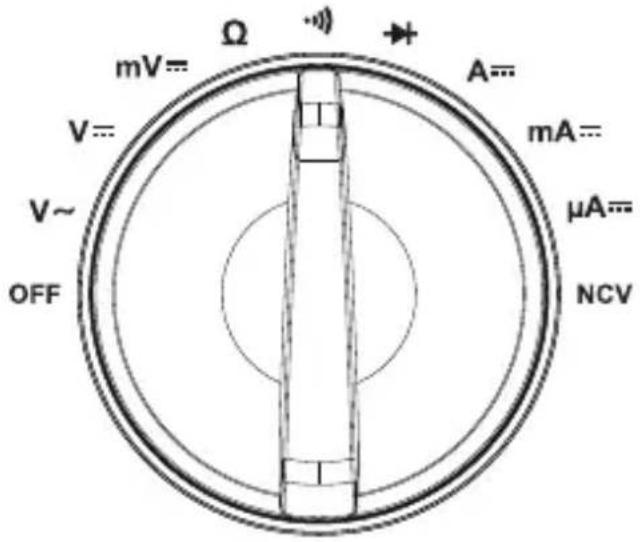

b) Funktionswahlschalter

mV= Ω A== V= mA= V~ μA== OFF NCV

- Mit dem Wahlschalter wählen Sie zwischen den Funktionen.

- Die Option „Auto“ für die automatische Festlegung des Messbereichs ist für die meisten der verfügbaren Messfunktionen aktiviert.

- Bringen Sie de Funktionswahlschalter bei Nichtgebrauch stets in die Stellung „OFF“.

Funktion Beschreibung
V, V, mV Messung von AC-/DC-Spannung
μA-mA, A-Messung von Gleichstrom (DC)
Ω	Messung des Widerstands
	Diodentest
···)	Durchgangsprüfung
NCV Berührungslose Wechselspannungsmessung
OFF Ausschalten

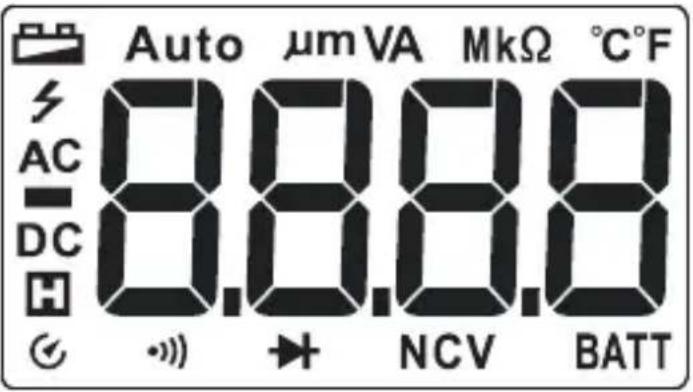

10. Display und Symbole

Auto µm VA MkΩ °C°F AC 8.8.8.8 DC H ✓ + NCV BATT

Symbol Beschreibung
	Niedrige Batterie- bzw. Akkukapazität
	Abschaltautomatik
Auto Automatischer Messbereich
	Messwert wird vorübergehend dauerhaft angezeigt
	Hochspannung
AC Wechselspannung erkannt
DC Gleichspannung erkannt
mV, V Einheiten der elektrischen Spannung: Millivolt, Volt
μA, mA, A Einheiten der elektrischen Stromstärke: Mikroampere, Milliampere, Ampere
Ω, kΩ, MΩ Einheiten des elektrischen Widerstands: Ohm, Kiloohm, Megaohm
OL OL Über Grenzwert (zulässiger Bereich überschritten)
NCV Berührungslose Wechselspannungsmessung

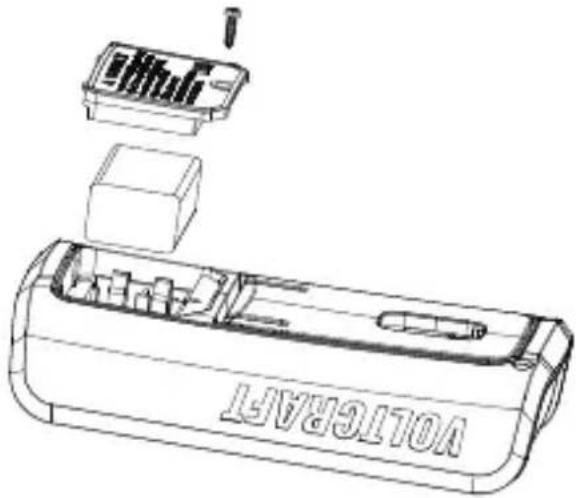

11. Einsetzen/Ersetzen der Batterie bzw. des Akkus

Schalten Sie vor dem Öffnen der hinteren Abdeckung die Stromversorgung zur Schaltung aus und trennen Sie die Messleitungen sowohl von den Eingangsanschlüssen als auch von der Schaltung.

1. Beträgt die Spannung der Batterie/des Akkus ≤ 6 V ±0,2 V, wird das Symbol für eine geringe Ladekapazität der Batterie/des Akkus im Display angezeigt.

2. Bringen Sie daraufhin den Funktionswahlschalter in die Stellung „OFF“ und entfernen Sie die Messleitungen von den Eingangsanschlüssen.

3. Anschließend können Sie die Schraube herausdrehen, das Batterie-/Akkufach sichen entfernen und die Batterie austauschen bzw. den Akku aufladen.

VOLTIGR45T

12. Inbetriebnahme und Verwendung

Ersetzen Sie die Batterie durch eine neue bzw. laden Sie den Akku wieder auf, sobald das Symbol für einen niedrigen Batterie-/Akkustand eingeblendet wird. Beachten Sie die Angaben neben den Warnschildern, die sich neben den Anschlüssen für die Messleitungen des DMM befinden. Die gemessene Spannung oder der gemessene Strom darf die vermerkten Werte nicht überschreiten!

Vergewissern Sie sich, dass das DMM ordnungsgemäß funktioniert, indem Sie es an einer Ihnen bekannten Spannungsquelle testen.

Um unverfälschte Messergebnisse zu erhalten, sollten Sie stets sicherzustellen, dass sowohl die Messspitzen als auch sämtliche Kontaktflächen frei von Verunreinigungen oder anderweitigen Rückständen sind.

a) Einschalten

- Einschalten: Bringen Sie den Funktionswahlschalter in die Stellung der gewünschten Messfunktion.

- Ausschalten: Bringen Sie den Funktionswahlschalter in die Stellung „OFF“. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

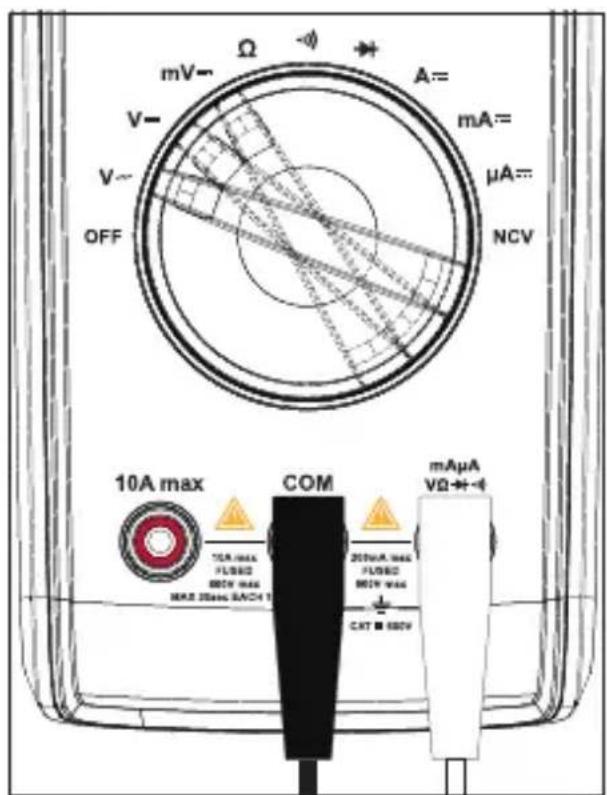

b) Messung von AC-/DC-Spannung

Die Eingangsimpedanz beträgt etwa 10 MΩ und führt somit nicht zu nennenswerten Belastung der Schaltung.

1. Bringen Sie zunächst den Funktionswahlschalter in die entsprechende Stellung.

- Bei der Messung von Gleichspannung (V) wird „DC“ im Display angezeigt.

- Bei der Messung von Wechselspannung (V) wird „AC“ im Display angezeigt.

1. Schließen Sie nun die Messleitungen an die Anschlüsse an.

- Die rote Messleitung muss an den mAμA -Anschluss angeschlossen werden.

- Die schwarze Messleitung ist an den COM-Anschluss anzuschließen.

1. Schließen Sie dann die Messspitzen an die richtigen Prüfstellen in der Schaltung an.

- Rot: Pluspol „+“.

- Schwarz: Minuspol „-“.

1. Die Spannungswerte können jetzt vom Display abgelesen werden.

- Messung von Gleichspannungen (V---): Erscheint ein Minuszeichen „-“ vor dem Wert, ist die gemessene Spannung negativ (oder die Messleitungen sind ver

mV- Ω A= mA= μA= NCV V- V- OFF 10A max COM mAµA VΩ←+ 10A max FLU60 800V max MAX 200ms BACH 1 200mA max FLU60 800V max CAT ■ 800V

Liegen die Messwerte außerhalb des Messbereichs (>600 V), werden Sie durch einen Signalton darauf hingewiesen.

1. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie den Funktionswahlschalter in die Stellung „OFF“.

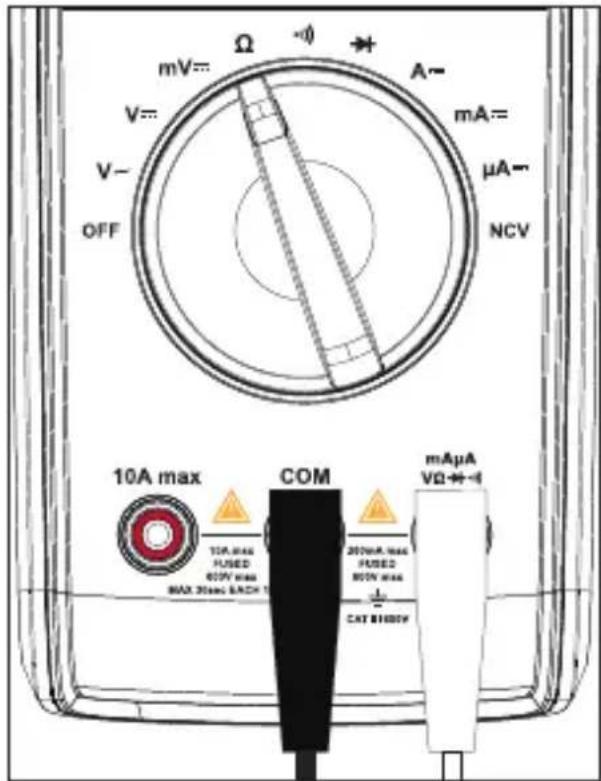

c) Messung des Widerstands (Ω)

Stellen Sie sicher, dass alle Schaltungsteile, Schaltkreise, Komponenten und anderen Messobjekte von der Spannungsversorgung getrennt und vollständig entladen sind.

1. Bringen Sie zunächst den Funktionswahlschalter in die Stellung Ω.
2. Im Display erscheint daraufhin das Symbol „Ω“.

3. Schließen Sie nun die Messleitungen an die Anschlüsse an.

4. Die rote Messleitung muss an den mAμA VΩ→+••• Anschluss angeschlossen werden.

5. Die schwarze Messleitung ist an den COM-Anschluss anzuschließen.

6. Schließen Sie dann die Messspitzen an die richtigen Prüfstellen in der Schaltung an.

7. Rot: Pluspol „+“.

8. Schwarz: Minuspol „-“.

mV= Ω A- mA= V= V- μA= OFF NCV 10A max COM 10A max HUSED 600V max MAX 30deg BACK 1 200mA max HUSED 600V max CAT BHD80V mAµA VD←-I

Prüfen Sie die Leitungen auf Durchgang, indem Sie die beiden Messleitungen miteinander verbinden. Der Impedanzwert sollte ≤ 0,5 Ω (Eigenimpedanz der Messleitungen) betragen. Beträgt der Wert ≥ 0,5 Ω, überprüfen Sie die Verbindungen zwischen Anschlüssen und Messleitungen und inspizieren beide auf mögliche Schäden.

1. Lesen Sie die Widerstandswerte vom Display ab.

2. Erscheint „OL“ im Display, wurde der maximale Messbereich überschritten oder die Schaltung ist unterbrochen.

3. Bei der Messung hoher Widerstände ist es ganz normal, dass einige Sekunden vergehen, bis sich die Messwerte stabilisiert haben.

4. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie den Funktionswahlschalter in die Stellung „OFF“.

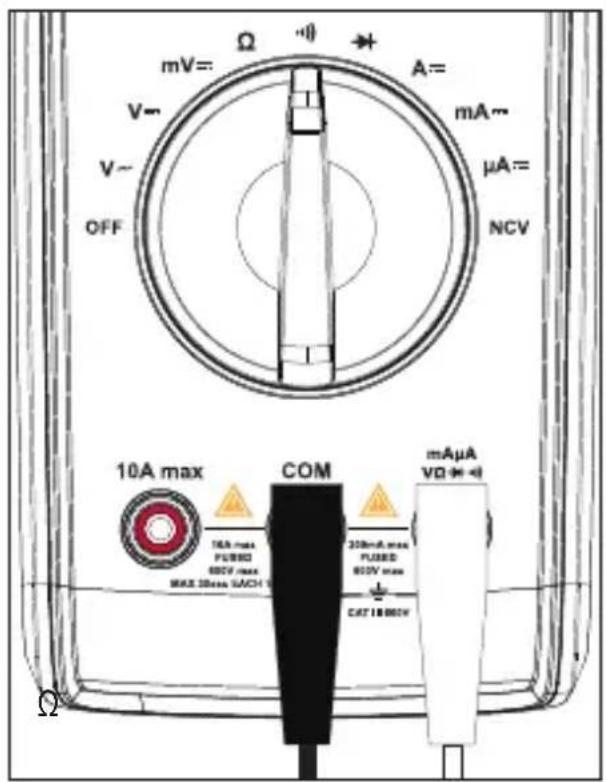

d) Durchgangsprüfung (·)

Stellen Sie sicher, dass alle Schaltungsteile, Schaltkreise, Komponenten und anderen Messobjekte von der Spannungsversorgung getrennt und vollständig entladen sind.

1. Bringen Sie zunächst den Funktionswahlschalter in die Stellung -)))
2. Im Display erscheint daraufhin das Symbol „-”)

3. Schließen Sie nun die Messleitungen an die Anschlüsse an.

4. Die rote Messleitung muss an den mAμA -Anschluss angeschlossen werden.

5. Die schwarze Messleitung ist an den COM-Anschluss anzuschließen.

6. Schließen Sie dann die Messspitzen an die richtigen Prüfstellen in der Schaltung an.

7. Bei einem Widerstand von ≤ 10 werden Sie durch einen Signalton darauf hingewiesen, dass die Messpunkte elektrisch miteinander verbunden sind.

8. Widerstände von ≤ 200 Ω entsprechen hierbei dem zulässigen Messbereich.

9. Erscheint „OL“ im Display, wurde der maximale Messbereich überschritten oder die Schaltung ist unterbrochen.

10. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie den Funktionswahlschalter in die Stellung „OFF“.

mV= Ω A= mA~ μA= NCV V- V- OFF 10A max COM mAµA VD ≈ ≈ 10A max PUBSD 800V max MAX 30Hz SACH 200mA max PUBSD 800V max CAT 18.860V

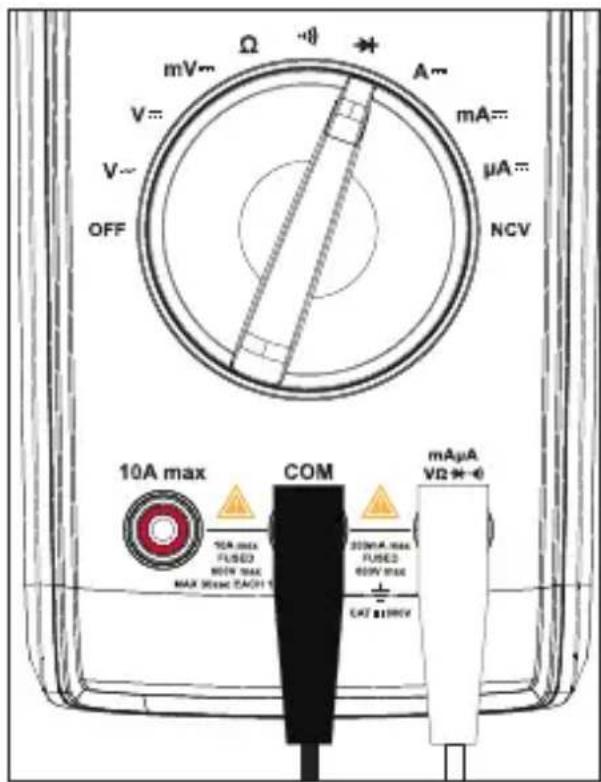

e) Diodentest (▶+

Stellen Sie sicher, dass alle Schaltungsteile, Schaltkreise, Komponenten und anderen Messobjekte von der Spannungsversorgung getrennt und vollständig entladen sind.

Das Gerät erzeugt eine Testspannung von etwa 2,2 V.

1. Im Display erscheint daraufhin das Symbol "→".

2. Schließen Sie nun die Messleitungen an die Anschlüsse an.

3. Bringen Sie zunächst den Funktionswahlschalter in die Stellung

- Die rote Messleitung muss an den mAμA - Anschluss angeschlossen werden.

- Die schwarze Messleitung ist an den COM-Anschluss anzuschließen.

- Die rote Messleitung muss an den mAμA -Anschluss angeschlossen werden. - Die schwarze Messleitung ist an den COM-Anschluss anzuschließen.

1. Prüfen Sie die Leitungen auf Durchgang, indem Sie die beiden Messleitungen miteinander verbinden. Hierbei sollte Ihnen ein Spannungswert von 0,000 V angezeigt werden.

2. Schließen Sie dann die Messspitzen an die richtigen Prüfstellen der Diode an.

mV~ Ω +θ A~ mA== V=- V~ μA== OFF NCV 10A max COM 10A max FUSED MOUT MAX MAX Max DACI 30mA MAX FUSED 600V MAX CAT 810KV mAµA V2 +θ -φ

• Erscheint „OL“ im Display, wurde die Polung vertauscht oder die Schaltung weist eine Unterbrechung auf.

• Der in Durchlassrichtung gemessene Spannungsabfall beträgt in etwa 500 – 800 mV.

• Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie den Funktionswahlschalter in die Stellung „OFF“.

f) Messung des Stroms

Diese Messfunktion ist nicht zur Messung von Netzstrom geeignet!

ten Sie stets zuerst die Stromversorgung der Schaltung aus, bevor Sie das DMM zur Messung in Reihe daran anschließen, um mögliche elektrische Schläge, Brände oder Verletzungen zu vermeiden.

Sollte Ihnen der Messbereich des zu messenden Stroms unbekannt sein, beginnen Sie immer mit dem höchsten Messbereich und wechseln bei Bedarf in die darunter liegenden Bereiche.

Beachten Sie, dass sich in den Eingangsanschlüssen „10A max“ und „mA μA“ jeweils eine Sicherung befindet. Schließen Sie die Messleitungen Parallelschaltungen an.

daher n

Liegen die Messwerte außerhalb des Messbereichs (>10 A), werden Sie durch einen Signalton darauf hingewiesen.

Messungen an Schaltungen, die eine Stromstärke von >5 A aufweisen, dürfen nur für max. 30 Sekunden und in Abständen von 15 Minuten durchgeführt werden.

Ω -4 + Am Vm mA V- uAm OFF NOV 16A max COM 16A max Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000 Current range: 0.0000

mV Ω A= V mA= V- pA= OFF NCV 10A max COM output VDD=0 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.000 RWA# 1.0

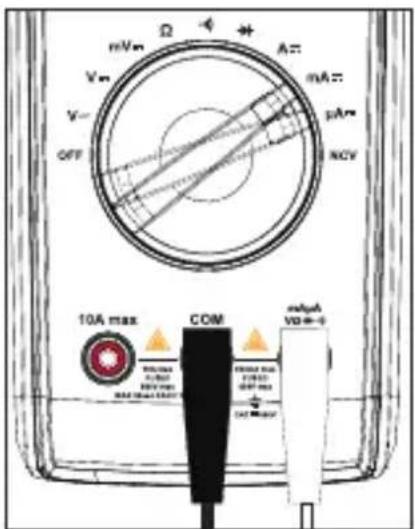

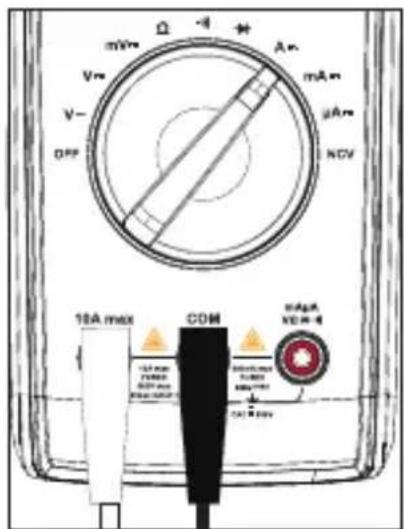

1. Bringen Sie den Funktionswahlschalter in die Stellung μA— mA— oder A— Im Display erscheint daraufhin die entsprechende Messeinheit.

2. Schließen Sie nun die Messleitungen an die Anschlüsse an.

3. Die rote Messleitung muss an den mA A oder den 10A max-Anschluss angeschlossen werden.

4. Die schwarze Messleitung ist an den COM -Anschluss anzuschließen.

5. Schließen Sie dann die Messspitzen in Reihe an die Schaltung an.

6. Die Werte können jetzt vom Display abgelesen werden.

- Gleichstrom: Die Polarität wird zusammen mit dem gemessenen Wert angezeigt.

1. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät, trennen Sie die Schaltung von der Stromversorgung und bringen Sie den Funktionswahlschalter in die Stellung „OFF“.

g) Kontaktlose Wechselspannungsmessung „NCV“

Vergewissern Sie sich zunächst einmal, dass alle Messbuchsen unbelegt sind. Sollte dies nicht der Fall sein, trennen Sie sämtliche der noch angeschlossenen Messleitungen und Adapter vom Messgerät.

Diese Funktion bzw. Betriebsart dient lediglich als Hilfsmittel. Vor der Durchführung etwaiger Arbeiten an Kabeln müssen Sie durch Kontaktmessungen stets zuerst die Spannungsfreiheit überprüfen.

Testen Sie zunächst einmal diese Funktion an einer Ihnen bekannten Wechselspannungsquelle.

1. Bringen Sie dann den Drehschalter in die Stellung, die mit „NCV“ gekennzeichnet ist. Auf dem Display werden Ihnen daraufhin die Kürzel „EF“ und „NCV“ angezeigt.
2. Führen Sie nun das für die berührungslose Spannungsmessung vorgesehene Sensorelement in die Nähe der Prüfstelle (max. 5 mm). Bei verdrillten Kabeln empfehlen wir, die Prüfung mit dem kontaktlosen Spannungssensor des Multimeters durchzuführen.

- Misst das Multimeter eine Wechselspannung, beginnt die dreifarbige LED-Anzeige zu leuchten und es ertönt ein Signalton.

mV= Ω A- V= mA= V- μA= OFF NCV 10A max COM mAμA 10A max F236D 200mA max F236D 500V max MAX 30Hz CACR 10min CAT 600V

• Misst das Multimeter eine Wechselspannung, beginnt die Anzeige für die kontaktlose Spannungsmessung (NCV) zu leuchten und es ertönt ein Signalton.

• Die dreifarbige LED-Anzeige wechselt mit steigender Spannung leuchtet zunächst grün, dann gelb und anschließend rot.

• Schalten Sie das Messgerät nach Abschluss der Messung aus.

Tasteneingabe erfolgreich:

• Kurzer Tastendruck = <2 Sekunden.
  • Langer Tastendruck = >2 Sekunden.

a) HOLD-Funktion

Mit dieser Funktion können Sie den angezeigten Wert „einfrieren“, d.h. er wird länger auf dem Display angezeigt, so dass Sie mehr Zeit zum Ablesen oder Protokollieren haben.

Stellen Sie beim Prüfen stromführender bzw. unter Spannung stehender Leitungen sicher, dass diese Funktion vor Beginn der Messung deaktiviert ist. Andernfalls lässt sich der tatsächliche Wert nicht feststellen.

• Mit einem kurzen Druck auf die HOLD-Taste aktivieren bzw. deaktivieren Sie die Funktion.
• Ist die HOLD-Funktion aktiv, werden Sie durch das -Symbol im Display darauf hingewiesen.

b) Abschaltautomatik

Bei der Abschaltautomatik handelt es sich um eine effektive Energiesparfunktion. Bei Aktivierung versetzt sich das Gerät automatisch in den Ruhezustand, wenn etwa 15 Minuten lang keine Betätigung der Tasten erfolgt. Drücken Sie eine beliebige Taste oder verwenden Sie den Funktionswahlschalter, um das Gerät wieder in Betrieb zu nehmen.

Deaktivierung der Abschaltautomatik

1. Bringen Sie den Funktionswahlschalter in die Stellung „OFF“.
2. Bringen Sie nun den Funktionswahlschalter, während Sie die Taste HOLD gedrückt halten, in eine beliebige andere Stellung.
3. Das Symbol wird daraufhin ausgeblendet.

Aktivierung der Abschaltautomatik

• Starten Sie dazu das Gerät neu, indem Sie den Funktionswahlschalter in die Stellung „OFF“ und anschließend in die Stellung „ON“ bringen.
• Das -Symbol erscheint daraufhin wieder im Display.

c) Taschenlampenfunktion

Halten Sie die Taste gedrückt, um die Taschenlampe ein- bzw. auszuschalten.

14. Austauschen der Sicherung

Verwenden Sie das Messgerät unter keinen Umständen bei geöffnetem Gehäuse. !LEBENSGEFAHR!

1. Bringen Sie zunächst den Funktionswahlschalter in die Stellung „OFF“.
2. Trennen Sie die Messleitungen von den Eingangsanschlüssen.
3. Drehen Sie nun die Schraube am Batterie-/ Akkufach heraus und entfernen Sie die Abdeckung.
4. Drehen Sie dann die Schrauben der Gehäuserückseite heraus.
5. Ersetzen Sie die defekte Sicherung durch eine neue Sicherung desselben Typs und derselben Spezifikationen. Die genauen Angaben dazu finden Sie im Abschnitt „Technische Daten“.
6. Bringen Sie anschließend die Gehäuserückseite und die Abdeckung sicher wieder an.

15. Problembehandlung

Problem Mögliche Ursache Behebung
Das DMM lässt sich nicht einschalten.	Die Kapazität der Batterie oder des Akkus ist aufgebraucht.	Ersetzen Sie die Batterie durch eine neue bzw. laden Sie den Akku wieder auf.
Es lässt sich keine Änderung der Werte feststellen.	Haben Sie möglicherweise die falsche Messfunktion (AC/DC) aktiviert?	Überprüfen Sie das Display (AC/DC) und wechseln Sie ggf. die Funktion.
	Verwenden Sie die falschen Messleitungen?	Überprüfen Sie die Anschlussbelegung bzw. den Anschluss der Messleitungen.
	Ist die HOLD-Funktion aktiv?	Deaktivieren Sie die HOLD-Funktion.
Es ist keine Messung im Messbereich A möglich.	Ist die Sicherung des A max-Anschlusses defekt?	Überprüfen Sie die 10 A F2-Sicherung des Anschlusses.
Es ist keine Messung im Messbereich mA/μA möglich.	Ist die Sicherung des mA/μA-Anschlusses defekt?	Überprüfen Sie die 0,2 A F1-Sicherung des Anschlusses.

16. Wartung und Reinigung

a) Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
• Sollte das Gerät eine Störung aufweisen, sehen Sie von der weiteren Verwendung unbedingt ab und schicken Sie es zur Wartung ein. Wartungs- und Servicearbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

b) Wartung

• Das DMM sollte einmal jährlich kalibriert werden, damit die höchstmögliche Messgenauigkeit gewährleistet ist.
• Das DMM erfordert bis auf den Austausch der Batterie/des Akkus und der Sicherungen keinerlei Wartung durch den Nutzer.
• Überprüfen Sie das Gerät und die Messleitungen vor jedem Einsatz auf Anzeichen von Verschleiß und Beschädigung.

17. Entsorgung

a) Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

b) Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

18. Technische Daten

a) Allgemeines

Bestimmungsgemäße Verwendung......Innengebrauch

Spannungsversorgung 9-V-Blockbatterie

(6F22, NEDA 1604 oder identischer Typ)

Betriebs-/Batterielaufzeit .... etwa 35 Std.

(Hintergrundbeleuchtung immer an, Taschenlampe aus, Summer aus)

Impedanzmessung (Eingang)...... etwa 10 MΩ (200 mV: ≥ 100 MΩ)

Anzeigegenauigkeit....2000 Counts (maximal darstellbare Zahl)

Aktualisierungsrate....2 – 3 Mal pro Sekunde

Länge der Messleitungen ......jeweils etwa 90 cm

Anzeige für niedrigen Batterie-/Akkustand ....≤ 6 V ± 0,2 V

Durchmesser des Messanschlusses...... 19 mm (COM-V)

Abschaltautomatik....Aktivierung nach etwa 15 Minuten

Dauer der HOLD-Funktion....max. 15 Minuten

Messkategorie ....≤ CAT III (bis 600 V)

Verschmutzungsgrad....2

Gleichspannung....max. 600,0 V/DC

Wechselspannung ....max. 600,0 V/AC

Gleichstrom max. 10,0 A/DC

Widerstand max. 20 MΩ

Betriebstemperatur....0 bis +40 °C

Lagertemperatur....-10 bis +50°C

Betriebs-/Lagerbedingungen .... 0 bis +30 °C: ≤ 75 % rF (nicht kondensierend)

+30 bis +40 °C: ≤ 50 % rF (nicht kondensierend)

Betriebshöhe max. 2000 m über dem Meeresspiegel

Abmessungen (B x H x T): 76,5 x 157,5 x 40 mm

Gewicht......etwa 262 g (ohne Batterie/Akku)

b) Sicherungen

F1-Sicherung ....∅5 x 20 mm, FF 200 mA, H 600 V, Ausschaltvermögen: min. 500 A Schutz des Eingangsanschlusses (μA, mA)

F2-Sicherung ....∅6 x 32 mm, FF 10 A, H 600 V, Ausschaltvermögen: 10 kA Schutz des Eingangsanschlusses (A)

c) Messtoleranzen

Messgenauigkeit: ± (% vom Wert + Anzahl der Counts)

Die Messgenauigkeit ist unter den folgenden Bedingungen ein Jahr lang garantiert:

• Umgebungstemperatur: +3 °C (± 5 °C), ≤ 75 % rF (nicht kondensierend)
• Betriebstemperatur*: +18 bis +28 °C (± 1 °C)

*Außerhalb dieses Temperaturbereichs gilt der folgende Temperaturkoeffizient: +0,1 x (angegebene Genauigkeit) / °C.

Beachten Sie, dass die Messung erheblich beeinträchtigt werden kann, wenn das Gerät in einem hochfrequenten elektromagnetischen Feld betrieben wird.

d) Durchgangsprüfung ( ) und Diodentest ( )

Bereich Auflösung Anmerkung
•••)	0,1 Ω	Schaltung unterbrochen: Widerstand >100 Ω, kein Signalton.Schaltung mit guter Verbindung zwischen den Messpunkten: Widerstand >10 Ω, sich durchgehend wiedeholende Signaltöne.
	1 mV	Spannung bei nicht verbundenen Messleitungen: etwa 2,2 VIn Durchlassrichtung gemessener Spannungsabfall bei Silizium-Dioden: etwa 0,5 – 0,8 V
Überlastschutz: 600 V

e) Messung von Gleichspannung (DC)

Bereich Auflösung	Genauigkeit
200,0 mV 0,1 mV		± (0,5 % + 8)
2,000 V 0,001 V
20,00 V 0,01 V
200,0 V 0,1 V
600 V 1 V ± (0,8 % + 7)
•Eingangsimpedanz: ≥ 100 MΩ für mV-Messbereich (Kurzschluss ermöglicht ≤ 5 Kom-mastellen), etwa 10 MΩ für die übrigen Messbereiche.•Eingangsspannung: max. 600 V

f) Messung von Wechselspannung (AC)

Bereich Auflösung Genauigkeit
200.0 V 0,1 V		± (1,5 % + 7)
600 V 1 V
Eingangsimpedanz: etwa 10 MΩ.Frequenzgang: 50 – 60 Hz.Messgenauigkeit, garantierter Bereich: 5~100 % des Messbereichs, Kurzschluss erlaubt niederwertigste Stelle <5.Für nicht sinusförmige Wechselgrößen gilt:- Beträgt der Scheitelfaktor 1,0 bis 2,0, muss die Genauigkeit um 4,0 % erhöht werden.- Beträgt der Scheitelfaktor 2,0 bis 2,5, muss die Genauigkeit um 5,0 % erhöht werden.- Beträgt der Scheitelfaktor 2,5 bis 3,0, muss die Genauigkeit um 7,0 % erhöht werden.Eingangsspannung: max. 600 Veff.

g) Messung des Widerstands (Ω)

Bereich Auflösung Genauigkeit
200,0 Ω 0,1 Ω ± (1,0 % + 5)
2000 Ω 1 Ω		± (1,0 % + 9)20,00 kΩ 10 Ω
200,0 kΩ	100 Ω
2,000 MΩ	1 kΩ	± (2,5 % + 5)
20,00 MΩ	10 kΩ	± (2,5 % + 5)
Überlastschutz: 600 V

h) Messung von Gleichstrom (DC)

Bereich Auflösung		Genauigkeit
μA	200,0 μA 0,1 μA		± (1,2 % + 4)2000 μA 1 μA
mA	20,00 mA 10 μA
	200,0 mA 0,1 mA	± (1,5 % + 8)
A 10,00	A 10 mA ± (2,5 % + 10)
• Beträgt die Stärke des gemessenen Stroms >5 A, beschränken Sie die Dauer der Messung auf ≤ 30 Sekunden und gewähren Sie dem Gerät eine Ruhephase von ≥ 15 Minuten zwischen den Messungen.• Überlastschutz:- F1-Sicherung: ø5 x 20 mm, FF 200 mA, H 600 V, Ausschaltvermögen: min. 500 A- F2-Sicherung: ø6 x 32 mm, FF 10 A, H 600 V, Ausschaltvermögen: 10 kA

Suisse: www.conrad.ch

18. Technische gegevens....107

a) Algemeen....107
b) Zekeringen....107
c) Meettoleranties....108
d) Continuïteitstest (•••) en diodetest (▶)....108
e) DC-spanningsmeting....108
f) AC-spanningsmeting....109
g) Weerstandsmeting (Ω)....109
h) DC-stroommeting....110

2. Inleiding

Beste klant,

- Automatisch bereik

18. Technische gegevens

a) Algemeen

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
