Produkttyp	Motorradschloss mit elektronischem Alarm
Marke	ABUS
Modell	8078
Gewicht	ca. 865 g
Sendeleistung	< 10 mW
Schutzart	IP44
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku über USB (5 V DC, mind. 500 mA)
Konnektivität	Bluetooth® (Reichweite ca. 2-5 m)
Erforderliche App	ABUS SmartX (iOS und Android)
Hauptfunktionen	Vibrationsalarm, Bewegungserkennung, Voralarm und Alarm, Transport- und Überwachungsmodus
Akustische Signale	Bestätigungstöne (Transportmodus, Überwachungsmodus, Voralarm, Alarm, Fehler)
LED-Anzeige	Orange (Ladevorgang), Grün (voll), Dauerhaft Orange (schwacher Akku), Rot (leerer Akku), Orange blinkend (Bluetooth-Suche), Rot blinkend (Alarm)
Öffnen und Schließen	Automatisch per Smartphone oder Druck auf das Gehäuse (nach Bluetooth-Authentifizierung)
Transportmodus	Schloss geschlossen ohne Bremsscheibe: keine Kommunikation oder Alarm
Überwachungsmodus	Schloss geschlossen auf Bremsscheibe: Alarm aktiviert
Betriebs- und Lagertemperatur	-20 °C bis +40 °C
Wartung und Reinigung	Keinen Hochdruckreiniger oder aggressive Reinigungsmittel verwenden; jährlich auf Schäden prüfen
Akkusicherheit	Nicht öffnen, keinen extremen Temperaturen aussetzen, nur das mitgelieferte Kabel verwenden
Entsorgung	WEEE-Richtlinie 2012/19/EU beachten
Lieferumfang	Schloss, USB-Kabel, codierte ABUS-Karte
Garantie	Siehe Bedingungen auf abus.com

Häufig gestellte Fragen - 8078 ABUS

Wie aktiviere ich das Schloss zum ersten Mal?

Laden Sie zuerst den Akku über das USB-Kabel auf 100 % auf. Laden Sie die ABUS SmartX-App herunter, installieren Sie sie und folgen Sie den Anweisungen bis zum Scannen des QR-Codes auf der mitgelieferten codierten Karte. Sobald das Schloss programmiert ist, schließen Sie es an einer Bremsscheibe, um in den Überwachungsmodus zu wechseln.

Was tun, wenn der Akku schwach ist?

Die SmartX-App warnt Sie. Laden Sie das Schloss schnell über das USB-Kabel auf (5 V DC, min. 500 mA). Während des Ladevorgangs leuchtet die LED orange; sie wird grün, wenn der Akku voll ist. Warten Sie nicht, bis der Akku leer ist, da das Schloss dann nicht mehr geöffnet werden kann.

Wie öffne ich das Schloss bei leerem Akku?

Es ist unmöglich, das Schloss zu öffnen, wenn der Akku leer ist. Es muss zuerst aufgeladen werden. Achten Sie darauf, es aufzuladen, sobald die App es meldet.

Kann ich das Schloss ohne Smartphone verwenden?

Nein, das Schloss benötigt ein Smartphone mit Bluetooth und die ABUS SmartX-App für Aktivierung, Öffnen und Schließen.

Wie wechsle ich die interne Knopfzelle?

Der Austausch des Lithium-Ionen-Akkus und der Knopfzelle darf nur vom Hersteller (ABUS) durchgeführt werden. Versuchen Sie nicht, das Gehäuse zu öffnen.

Was tun bei Fehlalarm?

Der Alarm kann unterbrochen werden, indem Sie sich mit Ihrem autorisierten Smartphone nähern (SmartX-App geöffnet, weniger als 2-5 m entfernt) oder indem Sie auf das Gehäuse des Schlosses drücken.

Ist das Schloss wasserdicht?

Ja, das Schloss hat die Schutzart IP44, die es vor Spritzwasser und Staub schützt. Achten Sie darauf, die Abdeckung nach Gebrauch wieder gut zu verschließen.

Wie transportiere ich das Schloss?

Schließen Sie das Schloss ohne Bremsscheibe, um in den Transportmodus zu wechseln. In diesem Modus ist keine Bluetooth-Kommunikation oder Alarm aktiv. Transportieren Sie das Schloss nicht außen am Motorrad befestigt; bewahren Sie es im Inneren oder in einer Tasche auf.

Kann ich das Schloss an einer belüfteten Bremsscheibe verwenden?

Ja, das Schloss kann an den meisten Bremsscheiben verwendet werden. Hängen Sie den ausgefahrenen Riegel in eines der Löcher oder an den Rand der Scheibe und schließen Sie dann das Schloss.

Wie reinige ich das Schloss?

Verwenden Sie keinen Hochdruckreiniger oder aggressive Reinigungsmittel. Wischen Sie es mit einem weichen, trockenen Tuch ab. Überprüfen Sie mindestens einmal jährlich auf Schäden (Risse, Löcher).

BEDIENUNGSANLEITUNG 8078 ABUS

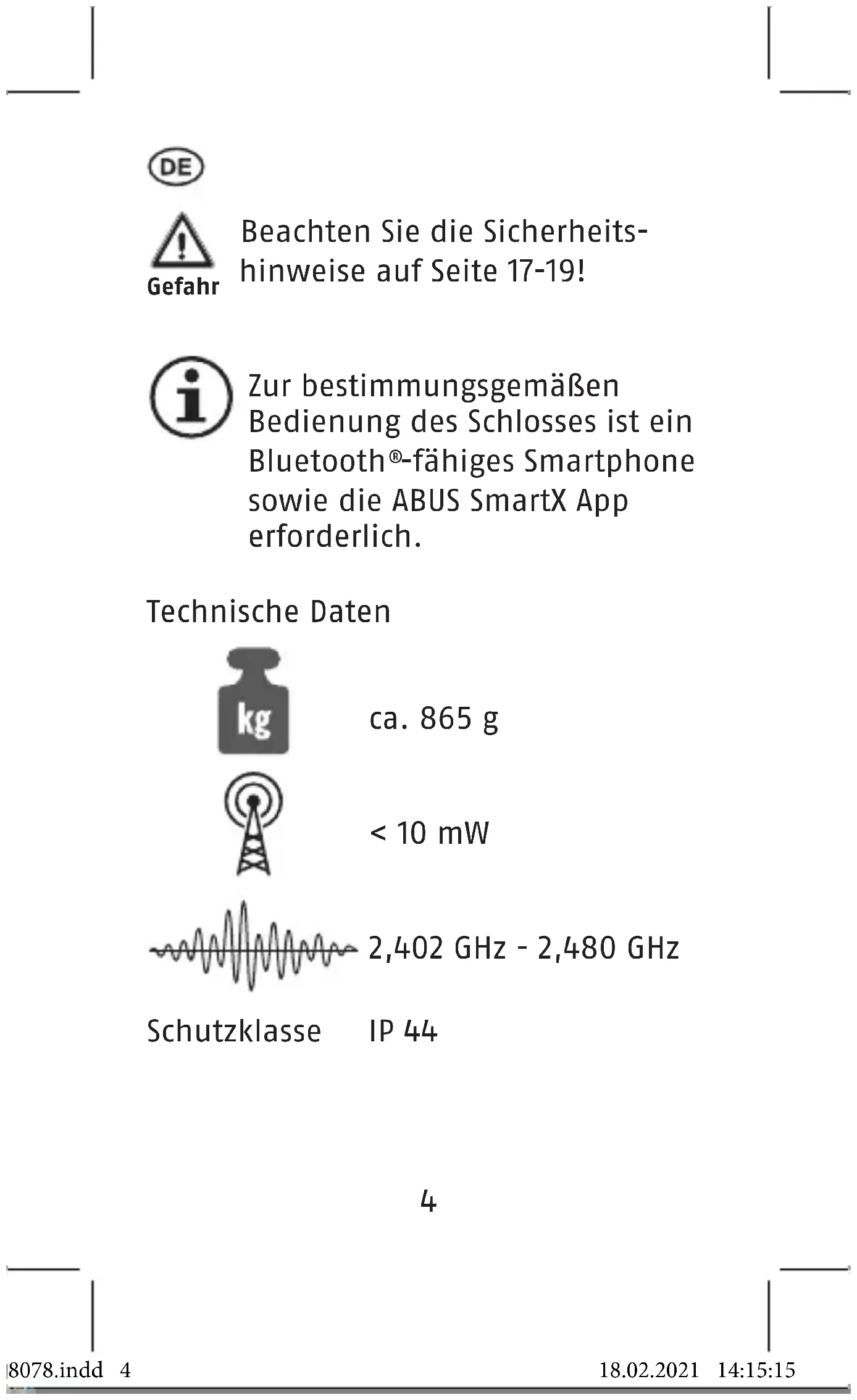

DE Montage- und Bedienungsanleitung 4 - 20

Beachten Sie die Sicherheits- hinweise auf Seite 17-19!

Zur bestimmungsgemäßen Bedienung des Schlosses ist ein Bluetooth®-fähiges Smartphone sowie die ABUS SmartX App erforderlich.

Technische Daten

ca. 865 g

< 10 mW

Damit Sie das Schloss nutzen können, muss zunächst der Akku vollständig geladen werden. Bitte beachten Sie die Sicherheitshinweise!

1. ABIE 2. ABIE 5

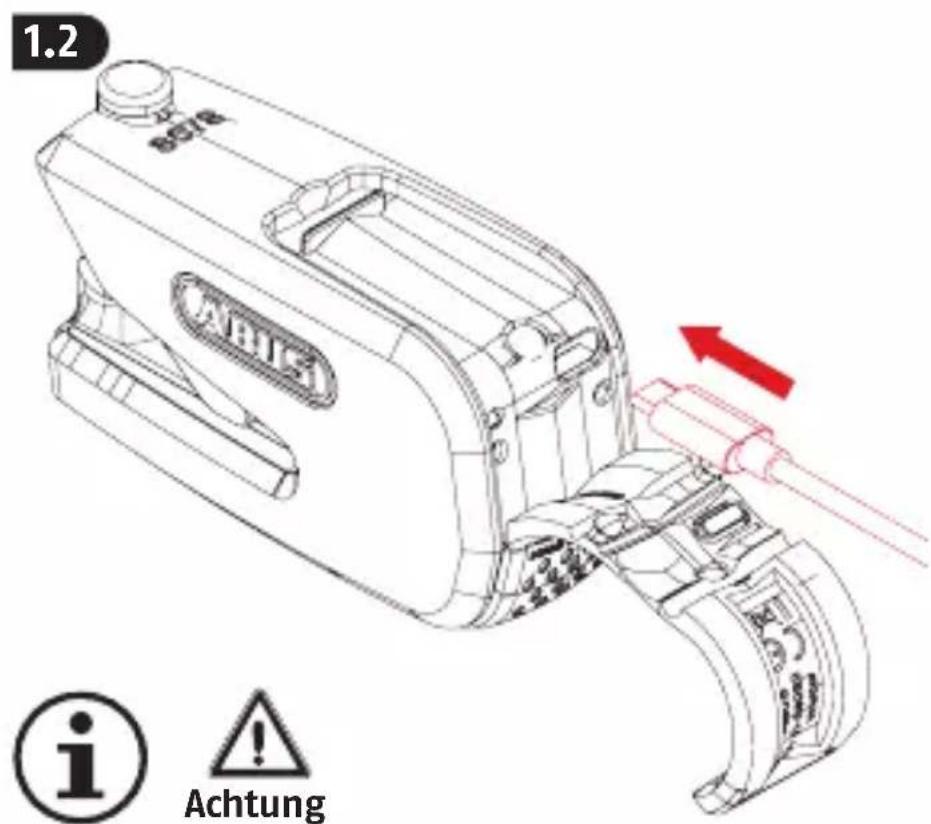

1.2 Abit Achtung

Zur bestimmungsgemäßen Bedienung des Schlosses ist ein Bluetooth®-fähiges Smartphone sowie die ABUS SmartX App erforderlich.

Laden Sie den Akku zu 100% auf (der Ladestand des Akkus kann in der SmartX App angezeigt werden), danach ist das Schloss einsatzbereit.

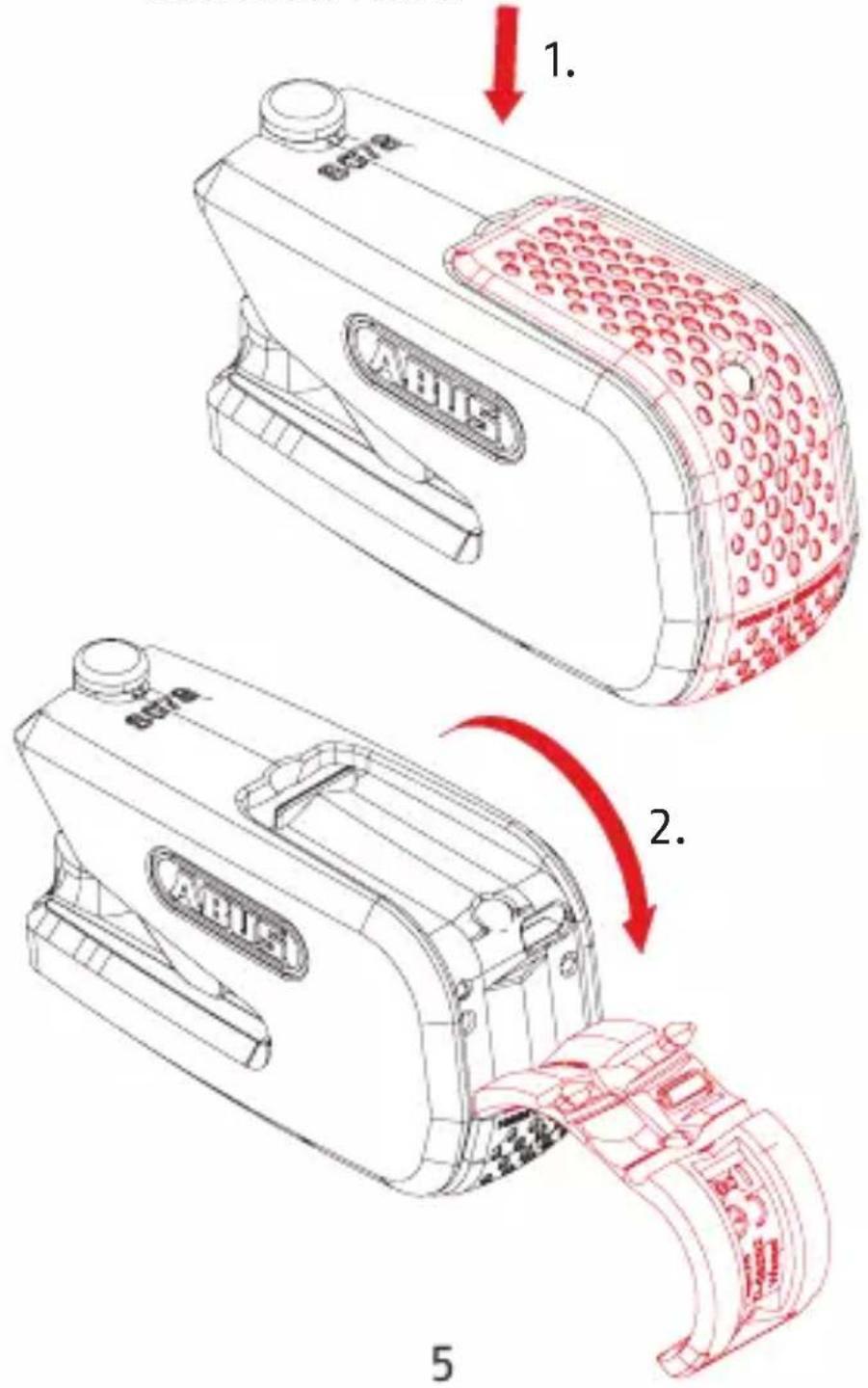

Drücken Sie die Kappe nach dem Auf- laden wieder fest an! Die Kappe besitzt eine Dichtungsfunktion und schützt die Elektronik vor dem Eindringen von Feuchtigkeit und Schmutz.

1.

Available on the App Store GET IT ON Google Play SmartX

Laden Sie die ABUS SmartX App herunter, installieren Sie diese und folgen Sie den Anweisungen in der App bis zum Scannen des QR-Codes der mitgelieferten ABUS Codekarte.

Bewahren Sie die Codekarte unbedingt auch nach dem Einlernvorgang an einem sicheren Ort auf! Sie benötigen die Codekarte für Software-Updates, bei Verlust des Smartphones sowie als Eigentumsnachweis bei Gewährleistungsansprüchen und Reparatur. Geben Sie die Karte nicht an Dritte weiter.

Zum elektronischen Betrieb des Schlosses muss die Bluetooth® Funktion am Smartphone aktiviert sein. Das Smartphone muss eine Internetverbindung besitzen und darf sich nicht im Flugmodus befinden.

3. Signaltöne und LED-Anzeige

Im Auslieferzustand und wenn das Schloss ohne Bremsscheibe geschlossen wird, befindet sich das Schloss im

Transportmodus.

Im Transportmodus findet keine Kommunikation / Suche nach einem berechtigten Smartphone statt. Bewegungen am Schloss lösen keinen Alarm aus.

Wird das Schloss mit Bremsscheibe geschlossen, wird automatisch der Überwachungsmodus aktiviert. Im Überwachungsmodus bietet das Schloss zusätzlich elektronische Überwachung

auf Er- schütterung / Bewegung und löst bei Erkennen lautstarken Alarm aus.

	Aktion1x 5xerkannt		Fehler(z.B. keinSmartphoneerkannt)
	2 tiefeTöne		2 hoheTöne
Transportmodusaktiviert		____Überwachungsmodusaktiviert
	8x Voralarm		Alarm

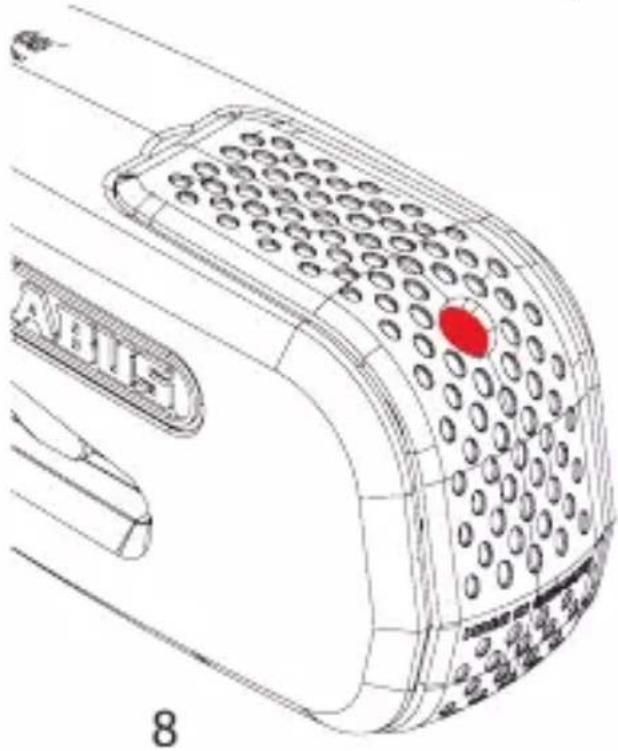

LED

- USB eingesteckt:

LED leuchtet orange = lädt auf

LED leuchtet grün = fertig geladen

- beim Aktivieren:

LED leuchtet grün = Batterie voll

LED leuchtet orange = Batterie

schwach: baldmöglichst laden

LED leuchtet rot = Batterie leer:

sofort laden

- Schloss aktiv:

LED blinkt orange = Bluetooth® Suche

LED blinkt rot = Alarm

441.1

aus Transportmodus

berechtigtes Smartphone mit funktionsfähiger SmartX App in Reichweite (ca. 2-5 m)

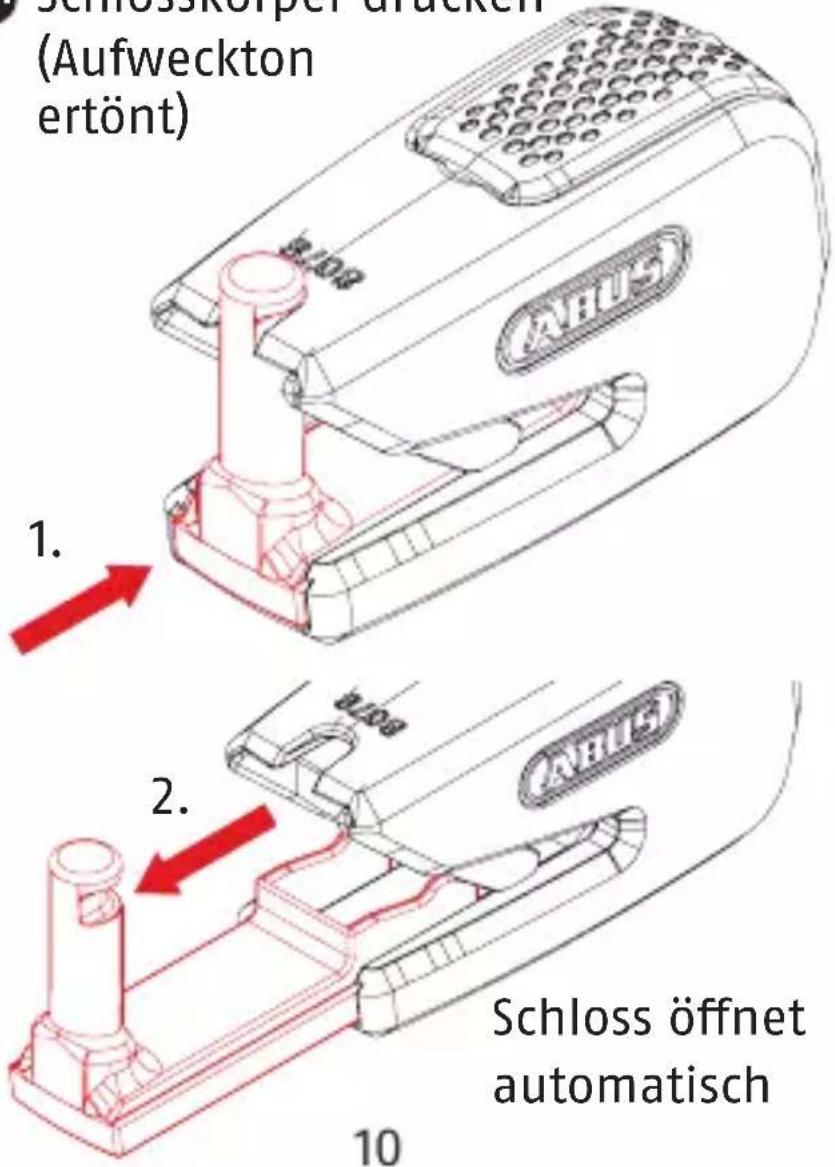

4.81 Schlosskörper drücken (Aufweckton ertönt)

Schlosskörper druckers (Aufweckton ertönt) 1. 2. Schloss öffnet automatisch 10

5.1

an der Bremsscheibe

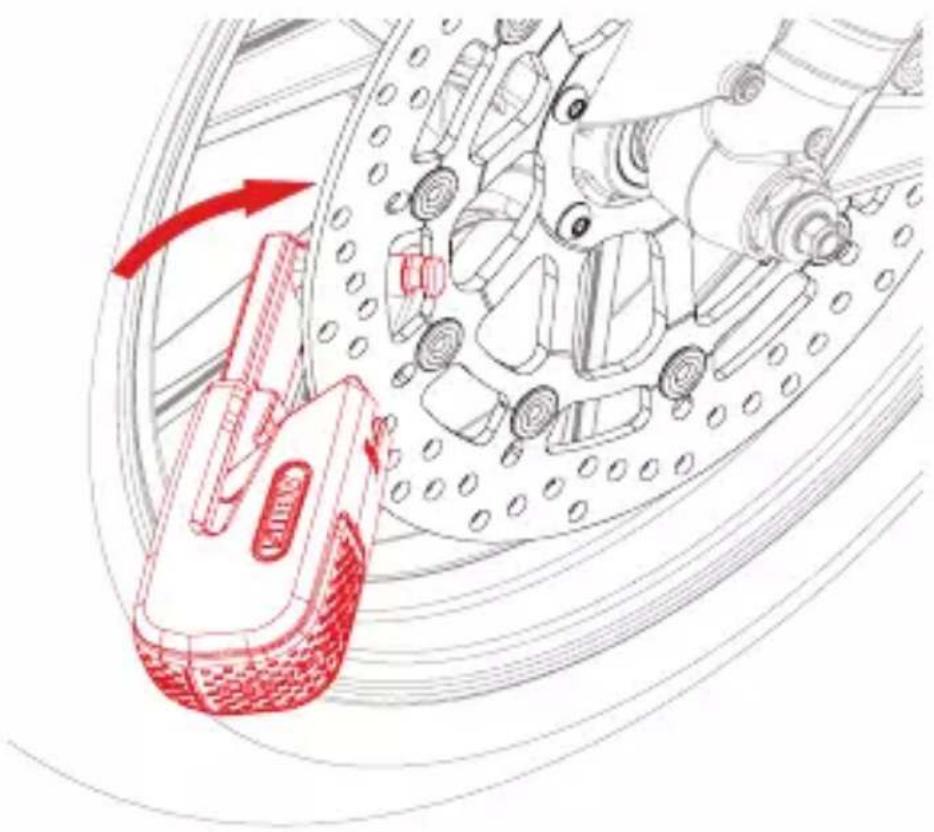

Ausgefahrenen Riegel in die Bremsscheibe einhaken

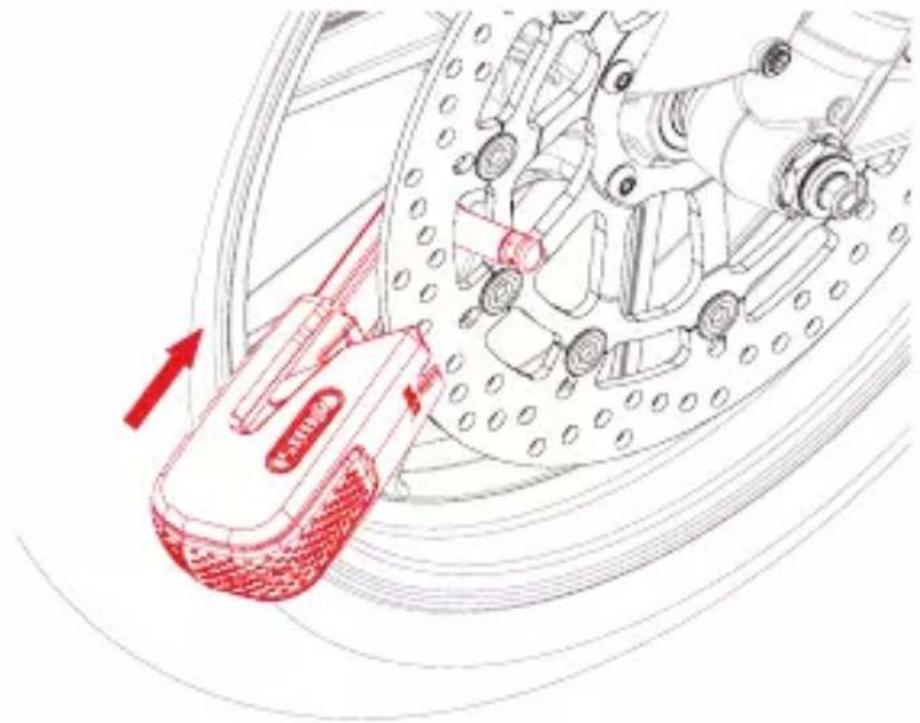

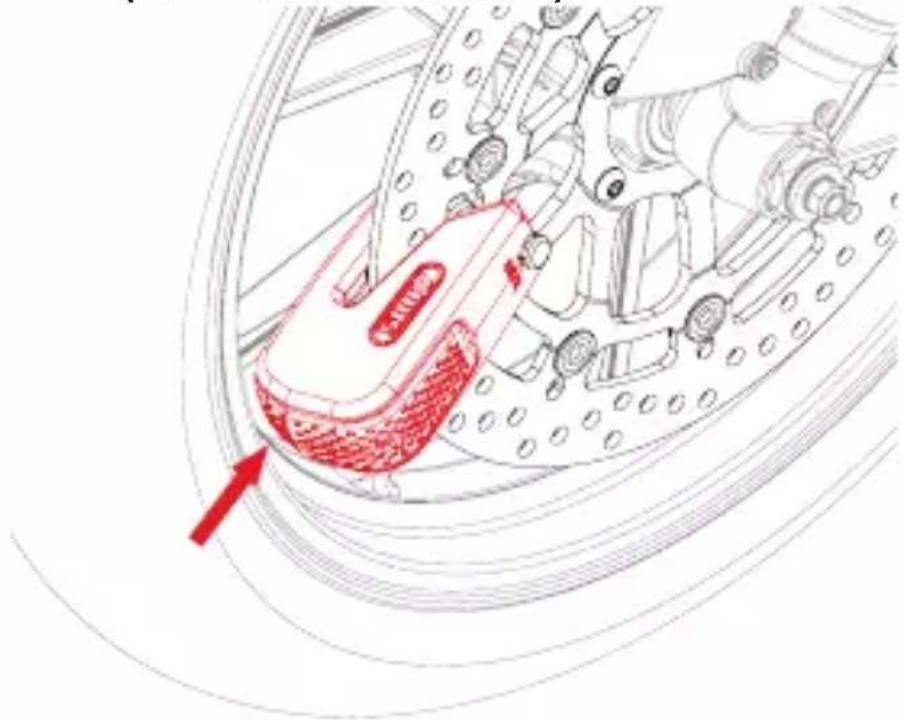

5.2 Schloss zudrücken (Bestätigungston ertönt 2x) nach 5 Sek.

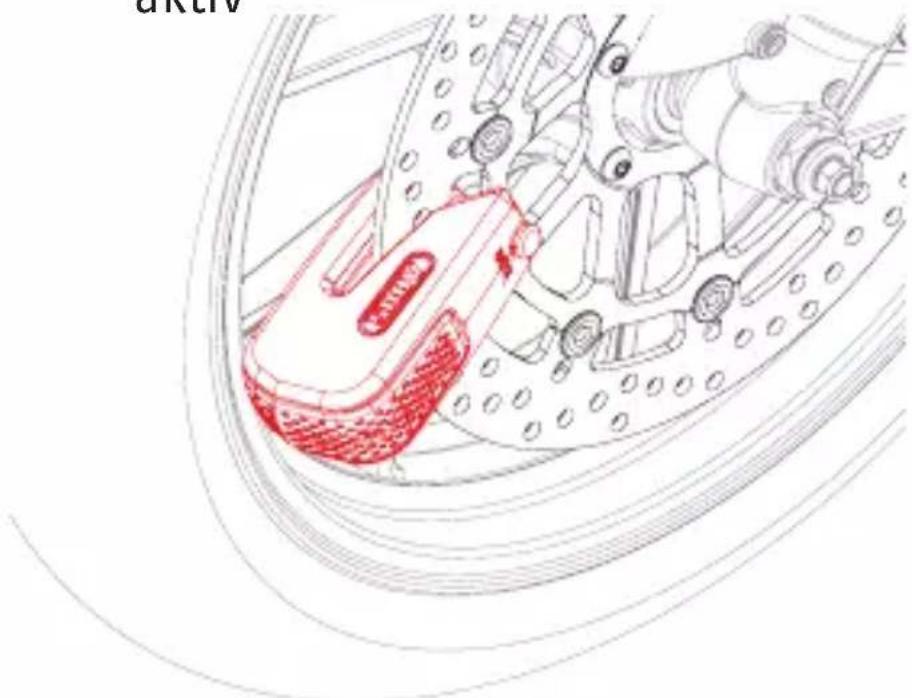

5.3 Der Überwachungsmodus ist nun aktiv

6. im Überwachungsmodus

- Erinnerungsfunktion: berechtigtes Smartphone mit funktionsfähiger SmartX App in Reichweite und Schloss noch an der Bremsscheibe, leichte Bewegung = Voralarm ertönt (5 Sek. Dauer)

- Alarmauslösung:

1. Voralarm bei leichter Bewegung (5 Sek. Dauer)
2. Vollalarm bei stärkerer Bewegung. Beim Versuch das Schloss zu drücken ertönt erst der Voralarm, dann der Vollalarm (15 Sek. Dauer)
3. Alarm kann durch berechtigtes Smartphone und erneutes Drücken abgebrochen werden

7.1

aus Überwachungsmodus

berechtigtes Smartphone mit funktionsfähiger SmartX App in Reichweite (ca. 2-5 m)

7.2 Schlosskörper drücken (Aufweckton ertönt)

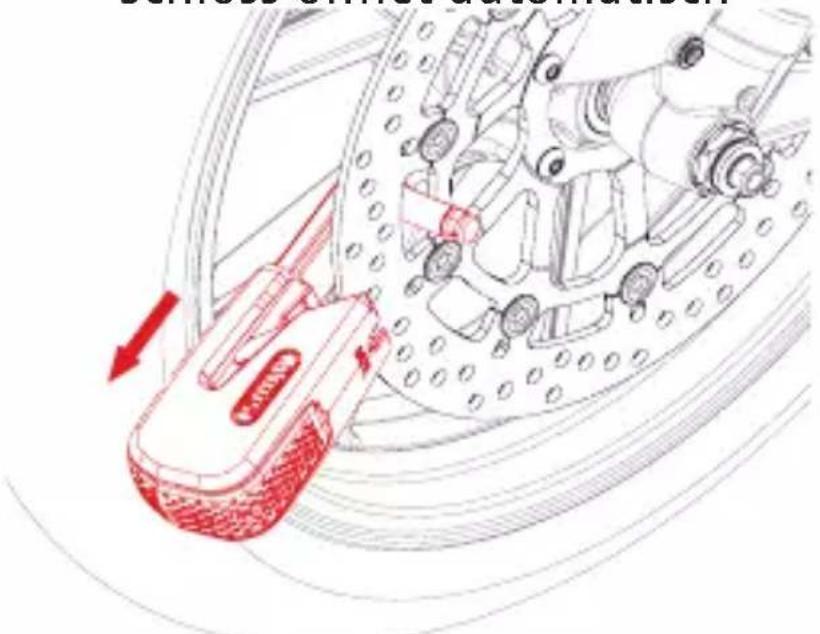

7.3 Schlosskörper mit leichter Kraft von Bremsscheibe wegziehen, Schloss öffnet automatisch

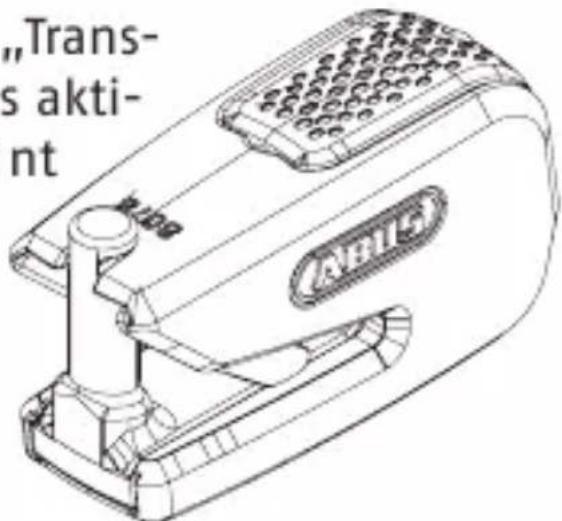

(Transportmodus) Ausgefahrenen Riegel eindrücken 15

8.2 Signalton „Transportmodus aktiviert“ ertönt

"Trans- s akti- nt ABIS

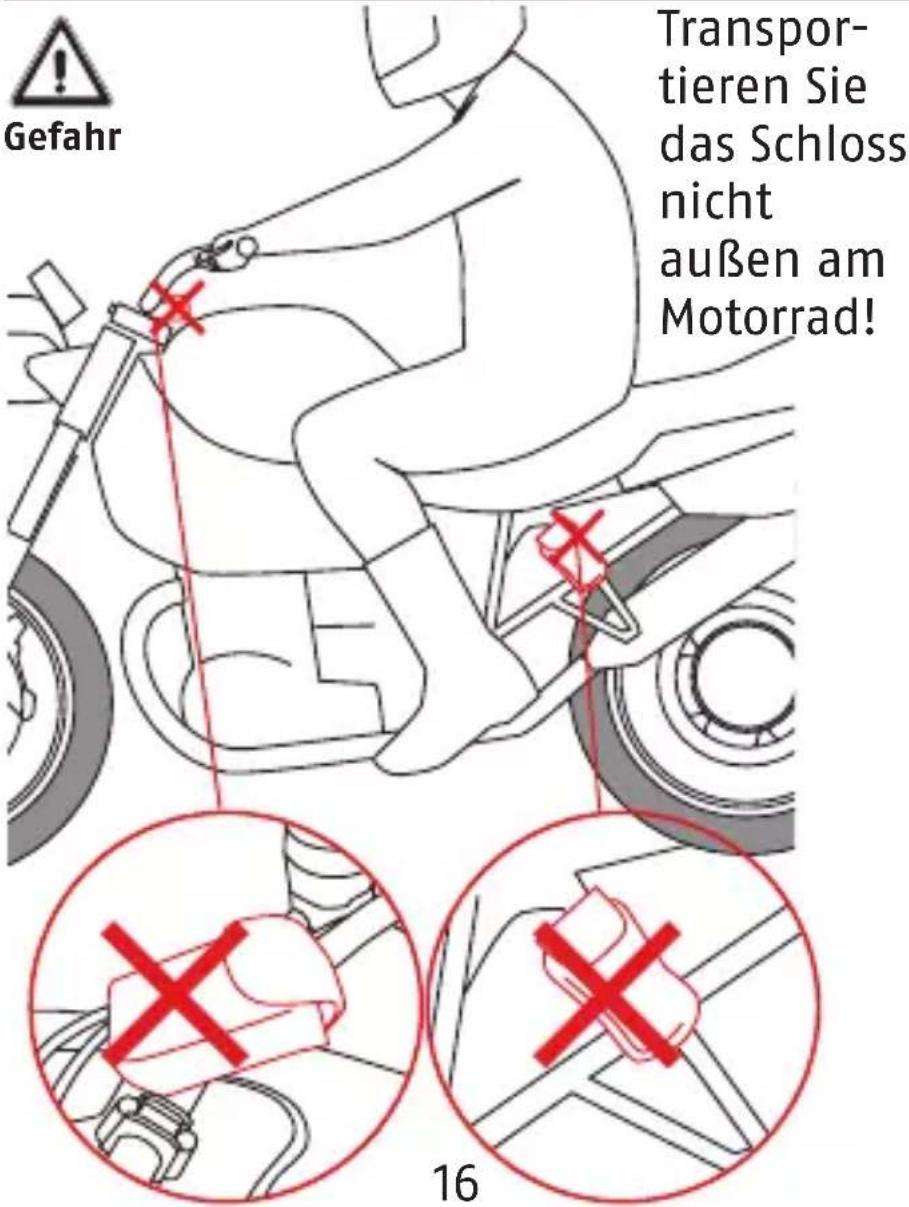

Gefahr Transportieren Sie das Schloss nicht außen am Motorrad! 16

Akku laden

Den Ladestand des Akkus können Sie in der SmartX App aufrufen. Laden Sie Ihr 8078 Schloss auf, sobald die App Sie dazu auffordert. Mit einem leeren Akku lässt sich das Schloss nicht mehr öffnen und schließen!

Aufladevorgang >> 1.1 - 1.2 unter Beachtung der folgenden Sicherheits-hinweise!

Gefahr

Achtung

Sicherheitshinweise Lithium-Ionen-Akku und Lithium-Knopfzelle CR2032

Dieses Produkt enthält einen Lithium-Ionen-

Akku und eine Lithium-Knopfzelle. Ein Wechsel ist nicht erforderlich und nur durch den Hersteller (ABUS) erlaubt.

Lesen Sie diese Sicherheitshinweise durch und befolgen Sie diese. Das Nichtbeachten kann zu einem Brand und / oder Personen- und Sachschäden führen!

- Lagern und benutzen Sie das Produkt nicht in Bereichen, in denen die Temperatur -20°C unterschreiten oder +40°C überschreiten kann. Setzen Sie das Produkt nicht für längere Zeit direkter Sonneneinstrahlung aus!

- Laden und benutzen Sie das Produkt nicht in Umgebungen, in denen Explosionsgefahr besteht, z.B. durch brennbare Flüssigkeiten, Gase oder Staub.

- Versuchen Sie niemals, das Produkt zu öffnen und den Akku zu entnehmen. Es besteht die Gefahr einer Beschädigung (Ausgasen des Akkus, Kurzschluss, etc.)

- Akku und Batterie dürfen nicht in die Hände von Kindern gelangen. Kinder können Akku und Batterie in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. Suchen Sie in einem solchen Fall sofort einen Arzt auf!

- Ein beschädigter Akku kann Reizungen der Atemwege, der Haut und der Augen verursachen. Spülen Sie in diesem Fall die betroffene Stelle sofort mit Wasser und suchen Sie einen Arzt auf. Die in dem Akku enthaltene Flüssigkeit ist brennbar!

- Der Akku darf nur geladen werden, wenn das Gehäuse des Schlosskörpers unbeschädigt ist. Weist der Schlosskörper sichtbare Beschädigungen auf, z.B. Risse, Löcher, darf der Akku nicht geladen werden!

- Verwenden Sie zum Aufladen ausschließlich

das mitgelieferte USB-Kabel in Verbindung mit einem geeigneten Ladegerät (Netzteil 5V DC, Ladestrom mindestens 500 mA)! Lassen Sie das Schloss während des Aufladens nicht unbeaufsichtigt!

- Verbrennen Sie das Produkt niemals! Der Akku und die Batterie können im Feuer explodieren. Außerdem entstehen dadurch giftige Stoffe.

Achtung

Allgemeine Sicherheitshinweise

- Verwenden Sie zur Reinigung des Schlosses keinen Hochdruckreiniger und keine aggressiven Reinigungsmittel.

- Prüfen Sie das Schloss mindestens einmal im Jahr auf Beschädigungen. Weist der Schlosskörper sichtbare Beschädigungen auf, z.B. Risse, Löcher, darf das Schloss nicht mehr verwendet werden.

Konformitätserklärung Hiermit erklärt ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dass sich der Funkan-lagentyp 8078 bei bestimmungsgemäßer Verwendung in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com.

Entsorgung Entsorgen Sie ein beschädigtes oder nicht mehr benötigtes Schloss nicht mit dem normalen Haushaltsabfall. Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-Altgeräte EG Richtlinie 2012/19/EU – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

WEEE-Reg.-Nr. DE79663011

Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung.

WEEE-Reg.-Nr. DE79663011

WEEE-Reg.-Nr. DE79663011

Beschermingsklasse IP 44

1.1

WEEE-Reg.-Nr. DE79663011

WEEE-Reg.-Nr. DE79663011

WEEE-Reg.-Nr. DE79663011

Kapslingsklasse IP 44

1.1

WEEE-Reg.-Nr. DE79663011

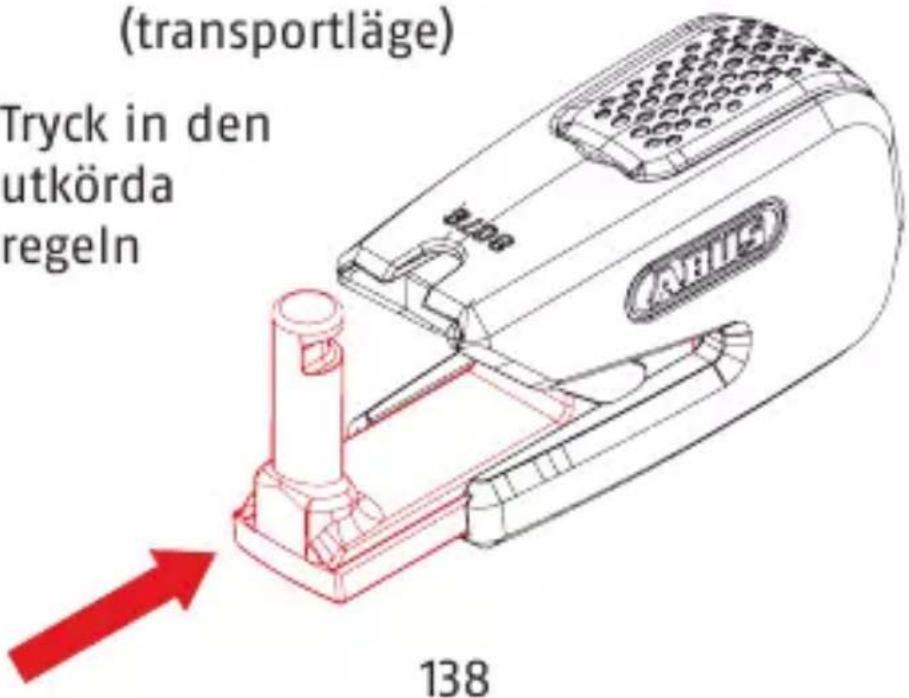

Tryck in den utkörda regeln

(transportläge) Tryck in den utkörda regeln 138

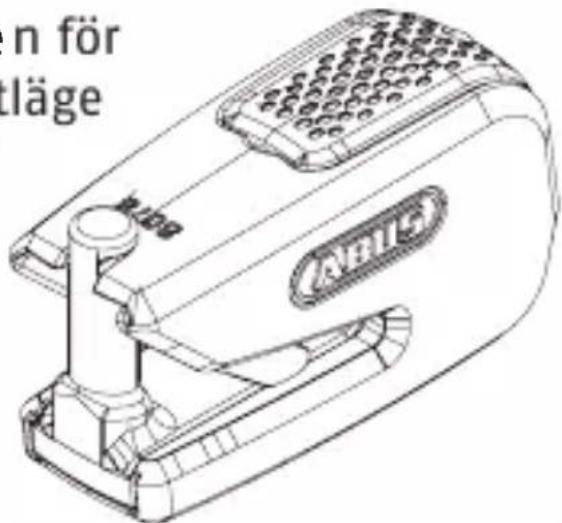

8.2 Signaltonen för "Transportläge aktiverat" ges
