BEDIENUNGSANLEITUNG 9008 NE Reber

User's Reference: Use and Maintenance Bedienungsanleitung und Wartung

Gebrauchsanweisung vor Inbetriebnahme lesen, und für späteren Gebrauch aufbewahren

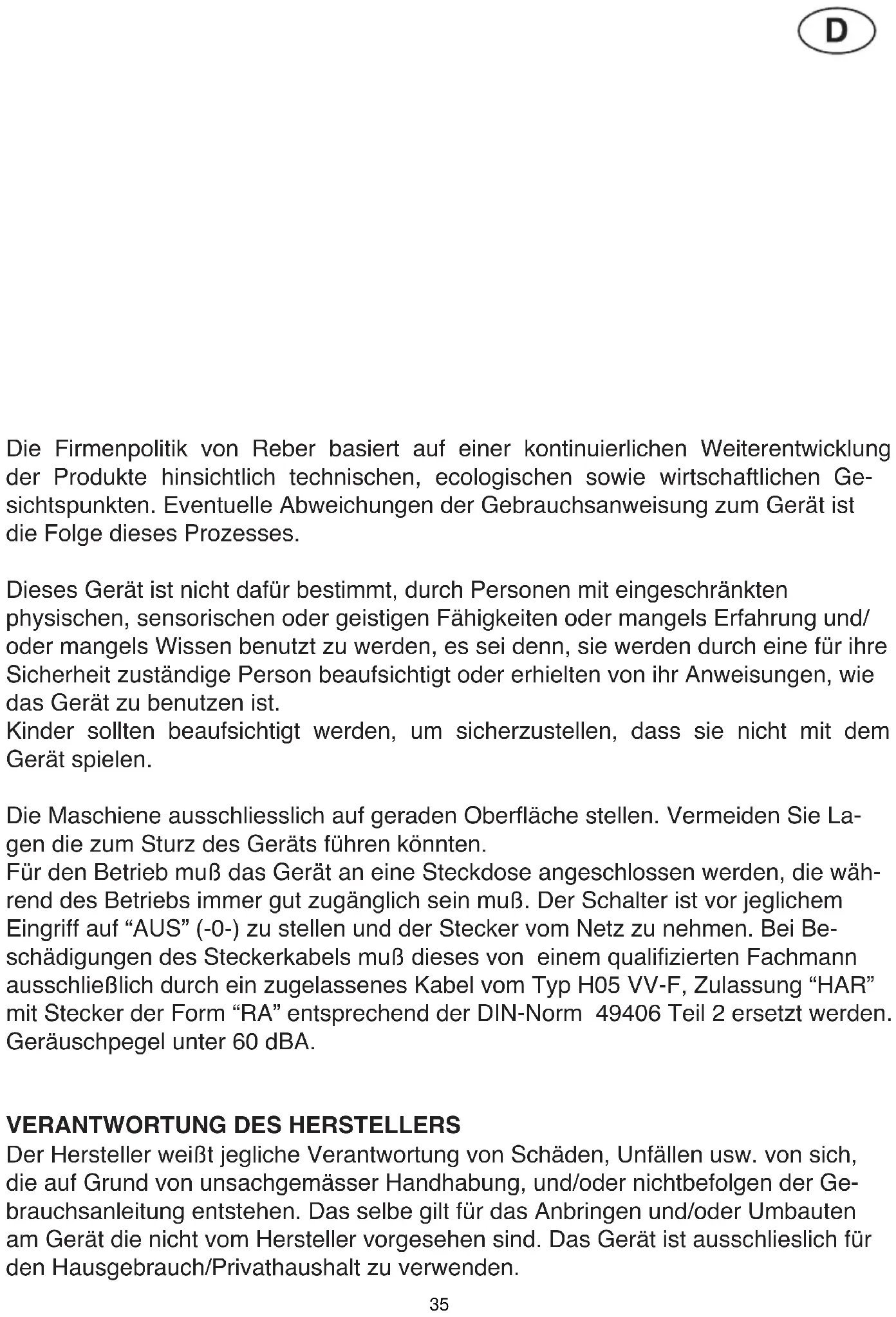

Die Firmenpolitik von Reber basiert auf einer kontinuierlichen Weiterentwicklung der Produkte hinsichtlich technischen, ecologischen sowie wirtschaftlichen Gesichtspunkten. Eventuelle Abweichungen der Gebrauchsanweisung zum Gerät ist die Folge dieses Prozesses.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Maschiene ausschliesslich auf geraden Oberfläche stellen. Vermeiden Sie La- gen die zum Sturz des Geräts führen könnten.

Für den Betrieb muß das Gerät an eine Steckdose angeschlossen werden, die während des Betriebs immer gut zugänglich sein muß. Der Schalter ist vor jeglichem Eingriff auf "AUS" (-0-) zu stellen und der Stecker vom Netz zu nehmen. Bei Beschädigungen des Steckerkabels muß dieses von einem qualifizierten Fachmann ausschließlich durch ein zugelassenes Kabel vom Typ H05 VV-F, Zulassung "HAR" mit Stecker der Form "RA" entsprechend der DIN-Norm 49406 Teil 2 ersetzt werden. Geräuschpegel unter 60 dBA.

VERANTWORTUNG DES HERSTELLERS

Der Hersteller weißt jegliche Verantwortung von Schäden, Unfällen usw. von sich, die auf Grund von unsachgemässer Handhabung, und/oder nichtbefolgen der Gebrauchsanleitung entstehen. Das selbe gilt für das Anbringen und/oder Umbauten am Gerät die nicht vom Hersteller vorgesehen sind. Das Gerät ist ausschlieslich für den Hausgebrauch/Privathaushalt zu verwenden.

1) Elektro-Motor
2) Untersetzungsgetriebeflansch
3) Kleines Zahnrad
4) Doppeltes Zahnrad
5) Zahnrad mit Nabe/Hub
5a) Untersetzungsgetriebestöpsel
6) Untersetzungsgetriebedeckel
14) Oldichtung Untersetzungsgetriebedeckel
14a) Öldichtung Untersetzungsgetriebe innen
15) Sockel

BESTANDTEILE DER TOMATENPRESSE

7) Stößel
8) Trichter
8a) Trichterdichtung
9) Gusseiserner Körper
10) Schraube
11) Filterkegel
12) Tropfplatte
13) Zugzapfen mit Feder
14) Oldichtung Untersetzungsgetriebedeckel
15) Sockel
16) Spritzschutz

BESTANDTEILE DES FLEISCHWOLFES

7) Gusseiserner Körper
8) Schraube
8a) Gleitlager der Schraube
9) Messer
10) Platte
11) Nutmutter
12) Teller
13) Stößel

1) Übersetzungsgetriebedeckel
2) Graphitiertes Zahnrad
3) Kleines Zahnrad Übersetzungsgetriebe

4) Reibezapfen
5) Übersetzungsgetriebeflansch
6) Reibemutter
7) Reibegriff
8) Reibekörper
9) Gezahnte Walze
10) Nylondeckel
11) Nylondeckelschraube
12) Sammelkasten

BESTANDTEILE DER PRESSE

7) Körper
8) Schraube
9) Zieheisen
10) Stößel
11) Nutmutter
12) Untersetzungsgetriebe (Nur Modell Nr. 5)

BESTANDTEILE TEIGMASCHINE

7) Deckel
8) Bottich
9) Knetarm
10) Kegelradgetriebegehäuse
11) Oldichtung des Kegelradgetriebe
12) Gleitlager fuer Kentarm
13) Schlüssel für Zubehörmontage
16) Schleppachse
17) konisches Untersetzungszahnrad
18) konisches Motorzahnrad
19) Quadratische Antriebsachse
20) Kegelradgetriebegehäusedeckel
21) Schrauben für Kegelradgetriebegehäusedeckel
22) Verbindungskabel zum Sicherheitsunterbrecherschaltergehäuse
23) Sicherheitsunterbrecherschalter
24) Sichherheitsunterbrecherschaltergehäuse
25) Sichherheitsunterbrecherschaltergehäusedeckel
26) Schrauben für Sicherheitsunterbrecherschaltergehäusedeckel

TECHNISCHE DATEN

art. 9600 N – V 230/50 Hz : 9650 N – V 240/50 Hz : 9651 N - V 115/60 Hz

Induktions-Elektromotor 400 Watt in Dauerleistung. Lüfterflügel, Lüfterabdeckkappe und Kondensatorschalter-Box, sind aus Plastik. Schutzart IPX5. Axialgetriebe-Abschwächer aus Nylon 6.6 in Long Life Ölbad, welches unfallbedingt lebensmitteltauglich ist.

TECHNISCHE DATEN

art.9601 N - V 230/50 Hz : 9653 N - V 240/50 Hz : 9654 N - V 115/60 Hz

Induktions-Elektromotor 500 Watt in Dauerleistung. Lüfterflügel, Lüfterabdeckkappe und Kondensatorschalter-Box, sind aus Plastik. Schutzart IPX5. Axialgetriebe-Abschwächer, Getriebe aus Metall in Long Life Ölbad, welches unfallbedingt lebensmitteltauglich ist.

TECHNISCHE DATEN

art.9602 N - V 230/50 Hz : 9656 N - V 240/50 Hz : 9657 N - V 115/60 Hz

Induktions-Elektromotor 600 Watt in Dauerleistung.

Ausführung mit Rückwärtsgang, nur bei blockieren während des Einsatzes als Fleischwolf zu nutzen.

Innbetriebnahme des Rückwärtsgangs mit anderen Aufsätzen kann zu Schäden führen. Lüfterflügel, Lüfterabdeckkappe und Kondensatorschalter-Box, sind aus Plastik. Schutzart IPX5. Axialgetriebe-Abschwächer, Getriebe aus Metall in Long Life Ölbad, welches unfallbedingt lebensmitteltauglich ist.

TECHNISCHE DATEN

art.9603 N - V 230/50 Hz : 9659 N - V 240/50 Hz : 9658 N - V 115/60 Hz

Induktions-Elektromotor 1200 Watt in Dauerleistung. Ausführung mit Rückwärtsgang, nur bei blockieren während des Einsatzes als Fleischwolf zu nutzen. Innbetriebnahme des Rückwärtsgangs mit anderen Aufsätzen kann zu Schäden führen. Lüfterflügel, Lüfterabdeckkappe und

Kondensatorschalter-Box, sind aus Plastik. Schutzart IPX5. Axialgetriebe-Abschwächer, Getriebe aus Metall in Long Life Ölbad, welches unfallbedingt lebensmitteltauglich ist.

GEBRAUCHSANLEITUNG

Vor Inbetriebnahme des Gerätes ist der rote Stöpsel (5 A) vom Abschwächer zu nehmen, und durch den Stöpsel mit Dichtung und Entlüftung auszutauschen. Es ist darauf zu achten das die Öffnung nach oben zeigt. Eine Inbetriebnahme des Gerätes ohne den beschriebenen Austausch ist unbedingt zu vermeiden. Das Motorgetriebe wird mit der ausreichenden Menge Öl für einen den sofortigen Einsatz geliefert. Das verwendete Öl ist durch den Betrieb keinem Verschleiss ausgesetzt, und muss daher weder AUSGETAU-SCHT, noch nachgefüllt werden. Bei grösserem ersichtlichem Ölverlust verwenden Sie zum nachfuellen ausschliesslich das geeignete Öl, welches Sie in allen Reber Kunden-dienst und Verkaufsstellen erhalten. Das Füllvolumen des Getriebes ist 40 gr. ( für art. 9600 N – V 230/50 Hz : 9650 N – V 240/50 Hz : 9651 N - V 115/60 Hz) 80 gr.( für alle anderen Modelle ) Ein überfüllen, reguliert das Gerät wahrend des Betriebs, durch Ausstoss des überschüessigen Öl’s durch die Entlüftungsbohrung von selbst.

BESTANDTEILE TOMTENPRESSE

Körper und Schraube der Tomatenpresse sind aus lebensmittelechtem Gußeisen und mit Lebensmittel geeignetem Epoxydhaarz überzogen. Der Nylon überzogenene Antriebszapfen ist aus verzinntem Stahl. Filterkegel, Trichter und Tropfrinne bestehen ganz aus 18/10 rostfreiem Edelstahl.

GEBRAUCHSANWEISUNG FÜR DIE ELEKTRISCHE TOMATENPRESSE

Es ist darauf zu achten, daß der Auslaß nach oben gerichtet ist. Das Gerät darf auf keinen Fall in Betrieb gesetzt werden, bevor der rote Stöpsel durch den Stöpsel mit Auslaß ersetzt wurde. Aus Platzgründen ist das Gerät in der Verpackung teilweise auseinandergebaut. Der Zugzapfen mit Feder ist in das Loch des gußeisernen Körpers (9) einzusetzen. Die Schraube (10) in den gußeisernen Körper einsetzen, indem sie auf dem Zugzapfen angebracht wird. Dann den

Filterkegel (11) auf die Schraube aufdrücken und ihn gegen den Uhrzeigersinn drehen, damit die Nutmutternasen in die speziellen Aushöhlungen des gußeisernen Körpers einrasten können. Den Trichter (8) auf den Gewindehals des gußeisernen Körpers schrauben und die Tropfplatte

(12) mittels der speziellen Halterungen an den Filterkegel und an den gußeisernen Körper haken. Das Gerät ist nun einsatzbereit: Der Betrieb ohne Tomaten ist absolut zu vermeiden. Der Getriebemotor wird mit der für einen korrekten Betrieb erforderlichen Ölmenge geliefert: Es handelt sich um ein pflanzliches Öl, das keinem Verschleiß durch den Betrieb

des Gerätes ausgesetzt ist, und somit NICHT zu ersetzen ist.

Das Untersetzungsgetriebe enthält 100 Gramm Öl und wenn zu viel Öl nachgefüllt wird, läuft die überschüssige Menge während des Betriebs durch den Auslaß ab. Bei loslassen des Knopfes hält das Gerät an. Falls die Schraube (10) blockieren sollte, ist der Schalter vor jeglichem Eingriff auf "AUS" (-0-) zu stellen und der Stecker aus der Steckdose zu ziehen.

Bei Beschädigungen des Steckerkabels muß dieses von einem qualifizierten Fachmann ausschließlich durch ein zugelassenes Kabel vom Typ H05 VV-F, Zulassung "HAR" mit Stecker der Form "RA" entsprechend der DIN-Norm 49406 Teil 2 ersetzt werden. Nach der Arbeit ist der Trichter (8) abzuschrauben und die Tropplatte (12) abzunehmen. Den Filterkegel (11) im Uhrzeigersinn drehen, um die Schraube (10) und den Zugzapfen mit Feder entfernen zu können; den gußeisernen Körper (9) vom Deckel des Untersetzungsgetriebes (6) abnehmen und alle Teile, die mit den Tomaten in Berührung gekommen sind, gründlich

waschen und trocknen. Vor dem Wegstellen des Gerätes sollte der rote Stöpsel anstelle des Stöpsels mit Auslaß wieder aufgesetzt werden. Aufgrund der Säure der Tomaten empfehlen wir alle Teile die mit den Tomaten in Kontakt waren mit Speiseoel einzufetten, bevor Sie das Gerät verräumen.

ZUBEHOR FLEISCHWOLF

Körper, Schraube und Nutmutter aus verzinntem Stahl, Einsatzscheibe oder aus INOX-Edelstahl aisi 304, und selbstschärfendes Messer aus gehärtetem Stahl. Stempfer, Kranz

und Trichter zum Wurstfüllen aus Moplen, Schale aus 18/10 rostfreiem Edelstahl. Auf Wunsch sind auch Lochscheiben, mit je nach Bedarf unterschiedlich großen Löchem erhältlich. Wie auch Wurstfülltricher aus verzinntem Stahl.

GEBRAUCHSANWEISUNG ELEKTRISCHE FLEISCHWOLF

Es ist darauf zu achten, daß der Auslaß nach oben gerichtet ist. Den Teller (12) auf den Hals des gußeisernen Körpers (7) positionieren; jetzt ist das Gerät betriebsbereit. Das Gerät darf auf keinen Fall in Betrieb gesetzt werden, bevor der rote Stöpsel durch den Stöpsel mit Auslaß ersetzt wurde. Der Getriebemotor wird mit der für einen korrekten Betrieb erforderlichen Ölmenge geliefert: Es handelt sich um ein pflanzliches Öl, das keinem Verschleiß durch den Betrieb des Gerätes

ausgesetzt ist, und NICHT zu ersetzen ist. Ausser bei einem offensichtlichem Ölverlust. Das Untersetzungsgetriebe enthält 400 Gramm Öl, sollte zuviel Öl nachgefüllt werden, läuft die überschüssige Menge während des Betriebs durch den Auslaß ab.

Der Schalter ist vor jeglichem Eingriff auf "AUS" (-0-) zu stellen und der Netzstecker aus der Steckdose zu ziehen. Bei Beschädigungen des Steckerkabels muß dieses von einem qualifizierten Fachmann ausschließlich durch ein zugelassenes Kabel vom Typ H05 VV-F, Zulassung "HAR" mit Stecker der Form „RA“ entsprechend der DIN-Norm 49406 Teil 2 ersetzt werden. Nach der Arbeit muß der Fleischwolf auseinandergebaut werden; dazu ist die Nutmutter (11) gegen den Uhrzeigersinn aufzudrehen. Das Messer (9), die Platte (10) und die Schraube (8) herausziehen und den gußeisernen Körper (7) vom Untersetzungsgetriebedeckel (6) abnehmen.

Alle Teile, die mit dem Fleisch in Berührung gekommen sind, mit heissem Wasser gründlich waschen und trocknen. Vor dem Wegstellen des Gerätes sollte der Stöpsel mit Auslaß wieder durch den roten Stöpsel ausgewechselt werden.

Die elektrischen Fleischwölfe „REBER“ sind für den Betrieb mit Platten von zwanzig Auslässen mit einer Lochgrösse von 3mm bis 12 mm ausgelegt. Die Firma REBER SNC haftet nicht für Schäden oder Unfälle, auf Grund des Einsatzes von Scheiben mit Lochgrössen über 12 mm.

Der Fleischwolf ist nur für den Hausgebrauch bestimmt. Vor der Inbetriebnahme des Fleischwolfs

Unbedingt darauf achten daß die Nutmutter gut festgeschraubt ist. Diese keinesfalls während des Betriebes lösen.

Zubehörteil REIBE

Körper und Griff aus lebensmittelechtem Aluminium, Rolle aus verzinntem Stahl und einer Sammelbox aus lebensmitteltauglichem Kunststoff. Das Zubehörteil Reibe wird mit einem axialen Übersetzungsgetriebe mit graphitiertem selbstschmierendem Nylonzahnrad, das zum Lieferumfang gehört, auf dem Getriebemotor befestigt.

GEBRAUCHSANWEISUNG FÜR DIE REIBE

Es ist darauf zu achten, daß der Auslaß nach oben gerichtet ist. Das Gerät darf auf kei-

nen Fall in Betrieb gesetzt werden, bevor der rote Stöpsel durch den Stöpsel mit Auslaß ersetzt wurde.

Der Getriebemotor wird mit der für einen korrekten Betrieb erforderlichen Ölmenge geliefert: Es handelt sich um ein pflanzliches Öl, das keinem Verschleiß durch den Betrieb des Gerätes ausgesetzt ist, und NICHT zu ersetzen ist. Ausser bei einem offensichtlichem Ölverlust. Das Untersetzungsgetriebe enthält 40 Gramm Öl, sollte zuviel Öl nachgefüllt werden, läuft die überschüssige Menge während des Betriebs durch den Auslaß ab. Für den Betrieb muß das Gerät an eine Steckdose angeschlossen werden, die während des Betriebs immer gut zugänglich sein muß. Der Schalter ist vor jeglichem Eingriff auf "AUS" (-0-) zu

stellen und der Stecker vom Netz zu nehmen. Bei Beschädigungen des Steckerkabels muß dieses von einem qualifizierten Fachmann ausschließlich durch ein zugelassenes Kabel vom Typ H05 VV-F, Zulassung "HAR" mit Stecker der Form "RA" entsprechend der DIN-Norm

49406 Teil 2 ersetzt werden. Nach der Benutzung müssen die Schrauben (11) abgeschraubt werden; dann den Deckel aus Nylon (10) entfernen, um die gezahnte Walze (9), an der der Zapfen (4) und das kleine Zahnrad (3) befestigt sind, herausnehmen zu können. Alle Teile, die mit den Lebensmitteln in Berührung gekommen sind, gut waschen und abtrocknen. Vor dem Wegstellen des Gerätes sollte der rote Stöpsel anstelle des Stöpsels mit Auslaß wieder aufgesetzt werden.

Zubehörteile Teigmaschine

Fuss aus druckgegossener Alulegierung, Kegelraduntersetzungsgetriebe aus Stahl; Teigwelle aus genaugegossenem Stahl inox AISI 316; Behälter und Deckel aus hochfestem halbdurchsichtigem Polykarbonat, für eine einfache Reinigung (auch im Geschirrspüler) demontierbar. Sicherheitsschalter, der den Betrieb der Teigwelle bei offenem Deckel ausschliesst. Für alle Teigarten geeignet: Nudel, Brot, Pizza, Kuchen.

GBRAUCHSANLEITUNG DER TEIGMASCHINE

Das Gerät wird betriebsbereit, mit der nötigen Menge Öl im Reduktor ausgeliefert. Das von Reber benützte Öl, ist vom Typ Long Life und entspricht der Nahrungsmittelverordnung hinsichtlich des zufälligen Kontaktes mit Nahrungsmitteln. Bei normalen Verwendung verdunstet es nicht. Nur im Falle von offensichtlichem Verlust von grossen Ölmengen sollte umgehend wie in der Bediennugsanleitung beschrieben nachgefüllt werden. Der Bedienungsanleitung beigelegt finden Sie auch einen Infozettel mit der genauen Bezeichnung des zu verwendenden Öltyp.

Die Konusübertragung der Teigknetmaschiene wurde mit einem Long Life Fett geschmiert, welches weder ausgewechselt noch ergänzt werden muss.

Die Maschiene ausschliesslich auf geraden Oberfläche stellen. Vermeiden Sie Lagen die zum Sturz des Geräts führen könnten.

Vergewissern Sie sich immer das der Schalter in der OFF Position befindet bevor Sie die Zubehöreteile tauschen, oder den Sicherheitsschalters einriegeln.

Im Falle von Mängeln oder einer mangelhaften Funktion, wenden Sie sich bitte an Ihren nächstgelegenen SAV oder an einen anderen Fachmann. Versuchen Sie keinesfalls selbst eine Reperatur vorzunehmen.

Bitte folgen Sie bei einem Zubehörwechsel, immer aufmerksam der mitgelieferten Gebrauchs und Einrichtungsanweisung.

Vor Inbetriebnahme der Maschiene, muss man den roten Stöpsel des Reduktors mit den schwarzen Stöpsel, welcher sich entlang des Motorkabel befindet, wechseln. Der schwarze Stöpsel muss mit dem Schlund nach oben orientier montiert werden.

Die Maschiene ist nun Betriebsbereit:

- versorgen Sie das Gerät mit der noetigen Netzspannung (Beachten Sie dabei die Angaben auf dem Aufkleber am schwarzen Sattel der Maschiene)

-öffnen Sie den Deckel, indem Sie diesen gegen den Uhrzeigersinn drehen

-befüllen Sie den Bottich mit den gewünschten Ingredienzien, beachten Sie dabei auch die Verwendungsratschläge aus diesem Heft

-setzen Sie den Deckel wieder auf den Bottich, drehen Sie ihn nun im Uhrzeigersinn bis er einrastet, nur dann kann das Gerät angeschalten werden.

-Während des Betriebs, ist es möglich Flüssigkeiten oder Mehl durch die im Deckel vorgesehene Spalte hinzufügen ohne die Maschiene abzustellen.

-Nach ca. 2,5/3 Minuten stellen Sie das Gerät ab. Sollte der Teig noch nicht ausreichend geknetet sein stellen Sie die Maschine wieder an. Nehmen Sie danach den Deckel (wie oben beschrieben) ab. Wenn Sie entsprechend die Zutaten und Dosierungsratschläge eingehalten haben sollte der Teig kompakt sein und sich leicht aus dem Bottich herausnehmen lassen.

Dieser kann jetzt weiter verarbeitet werden, zum Beispiel mit den Aufsätzen und dem Zubehör von Reberpasta (Spaghetti oder eine weiterer 11 Pastatypen) die auf den selben Motor, an stelle der Teigknetmaschine montiert werden kann.

-Das Gerät sollte nach jedem Gebrauch gründlich gereinigt werden. Nehmen Sie dazu den

Knetarm durch drehen gegen den Uhrzeigersinn ab, das selbe gilt fuer den Bottich.

-Deckel und Bottich sind aus Lebensmittelechtem Kunststoff gefertigt und sind Spülmaschiene tauglich. Achten Sie lediglich auf agressive Waschmittelzusätze und zu hohe Waschtemperaturen. Diese können die esthätischen Eigenschaften des Produkts vermindern, nicht die technischen.

-Das selbe gilt für den Knetarm, er ist aus rostfreiem Edelstahl AISI 316.

-Nachdem das Zubehöre gewaschen und abgetrocknet wurde, bauen Sie alles wieder in umgekehrter Reihenfolge auf. Achten Sie dabei das der Bottich auch richtig einrastet, es empfiehlt sich Diesen dabei etwas hin und her zu wippen. Beim anbringen des Deckels, achten Sie unbedingt darauf, Diesen nicht zu weit zu drehen, um nicht den Sicherheitsschalter zu beschädigen.

Verwendungsratschläge:

-Folgender Teig eignet sich am besten für die das Nutzen der Aufsätze und dem Zubehör von Reberpasta (Spaghetti oder eine weiterer 11 Pastatypen):

1.000 gr. Mehl Typ 0 oder 00 Typ und 430 gr. Flüssigkeiten (Wasser und/oder Eier nach Geschmack oder Tradition) falls nur Eier verwendet werden, ist der Teig sehr kompakt, und somit sehr geeignet ist für die Nutzung unseres Zubehör für Reberpasta.

-Der Teig für Brot oder Pizza ist zusammengesetzt aus:

1.000 gr. Mehl Typ 0 oder 00 und 580 gr Flüssigkeiten (Wasser und/oder Milch und/oder Öl je nach Geschmack oder Tradition), Sowie einen Wuerfel Hefe.

-Der Mürbteig für Kuchen oder Kekse ist zusammengesetzt aus:

500 gr. Mehl Typ 0 oder 00, 250 gr. Butter (Zimmertemperatur), 250 gr. Zucker, einen ganzen Ei und zwei Eidotter.

Hinweise:

1-Die Flüssigkeitquantität und das Gewicht des Gemisches kann verändert werden je nach dem Feuchtigkeitsgrad und dem verwendeten Mehltyp.
2-Verschieden Mehlsorten haben im Vergleich zum raffinierten Weizenmehl in der Verarbeitung sehr unterschiedliche Haftungen/Verklebungen. Bei Verwendung anderer Mehlsorten empfehlen wir deshalb die ganze Teigquantität zu verringern, um der Teigknetmaschiene nicht zu schaden. Der Gemisch kann hier am Ende kompakter oder eben flexibler sein.
3-Zu viel Flüssigkeit führt zu Verklebungen des Teiges am Knetarm und am Bottich. Durch hinzugefügen von Mehl, wird die Qualität des Teiges fester, trotzdem kann das Gemisch weiterhin verklebt bleiben. Deshalb unbedingt nach jedem Gebrauch das gesamte Zubehör wenn nötig mit der Hand waschen.
4-Zu wenig Flüssigkeiten verhindert die Bindung des Teiges. Fügen Sie Flüssigkeiten durch die vorgesehenen Öffnungen im Deckel hinzu, bis Sie das gewünschten Gemisch erhalten. Es wird empfohlen die Flüssigkeiten langsam hinzu zu fügen, um die Probleme unter Punkt 3 zu vermeiden.
5-Überprüfen Sie immer das gesamte Volumen des Gemisches, und vermeiden Sie Befüllungen mit mehr als 1,6 l Mehl und Flüssigkeiten; da dies zu Schäden sowohl am Bottich als auch am Deckel führen kann.
6-Waschen Sie das Gerät nach jedem Arbeitsgang wie schon beschrieben. Sie vermeiden damit, das versehentlich daneben geschüttete Zutaten die Funktion des Geräts beeinträ

PASTATEIG:

Der richtige Pastateig für dieses Gerät setz sich wie folgt zusammen: 2000gr. Weizenmehl und 750 gr. Wasser/Eier je nach Geschmack

Zubehörteile der Teigpresse

Körper aus Aluminium, Schraube und Zieheisen aus hochfestem Azetalharz. Beide Materialien sind lebensmitteltauglichen Gebrauch zertifiziert und zugelassen. Das Gerät wird mit 10 Zieheisen für verschiedene Nudelsorten geliefert (Spaghetti, Bandnudeln, Makkaroni, usw.).

BEDIENUNGSANLEITUNG DER TEIGPRESSE

ZUBEREITUNG DER PASTA "ZIEHEN"

Bereiten Sie sich den Teig in walnusgroßen Mengen vor.

Prüfen Sie, daß die Nutmutter (11) blockiert und das Zieheisen (9) richtig montiert ist.

Füllen Sie den oberen Pressenteil mit dem Teig und schalten Sie den Motor ein.

Schneiden Sie nun die fertige PASTA (Nudeln) mit einem Messer, vor dem Zieheisen, in der gewünschter Länge ab. Beim befüllen der Presse mit zusätzlichen Teig, schalten Sie den Motor ab.

Vermeiden Sie auch einen längeren Leerlauf ohne Teig.

AUSTAUSCH DER ZIEHEISEN

Schalten Sie den Motor aus und ziehen Sie den Netzstecker aus der Steckdose.

Drehen Sie die Nutmutter (11) gegen den Uhrzeigersinn los.

Ziehen Sie das Zieheisen (9) heraus und ersetzen Sie es mit einem Neuen.

Drehen Sie die Nutmutter (11) nun im Uhrzeigersinn, soweit bis alles wieder fest sitzt.

Waschen und trocknen Sie das Zieheisen und entfernen Sie den Restteig von den Löchern der Presse.

DEMONTAGE UND REININGUNG DER PRESSE

Nach jedem Ziehen ist es empfehlenswert, die Presse zu demontieren und alle Teile sorgfältig zu reinigen. Schalten Sie den Motor aus und ziehen Sie den Netzstecker aus der Steckdose.

Lösen Sie die zwei Schrauben, welche die Presse am Getriebemotordeckel (6) befestigen, und entfernen Sie die Presse.

Entfernen Sie das Untersetzungsgetriebe (12) (nur für Modell N. 5).

Drehen Sie die Nutmutter (11) gegen den Uhrzeigersinn los.

Ziehen Sie das Zieheisen (9) und die Schraube (8) aus dem Vorderteil des Körpers (7) heraus.

Waschen und trocknen Sie alle Teile sorgfältig.

MONTAGE DER PRESSE

Stecken Sie die Schraube (8) in den Körper (7) hinein; vergewissern Sie Sich, daß der viereckige Teil aus der hinteren Öffnung des Körpers austritt.

Stecken Sie das Untersetzungsgetriebe (12) in den viereckigen Teil der Schraube (8) (nur für Modell N. 5).

Stecken Sie das Zieheisen (9), so ein, daß der breitere Teil in die Öffnung des Körpers (7) passt.

Schrauben Sie die Nutmutter (11) im Uhrzeigersinn bis zum Anschlag an die Öffnung des

Körpers (7) an.

Kuppeln Sie die Presse am Getriebemotor an, so daß sich der viereckige Schraubenteil in den viereckigen Sitz des Getriebemotors eingefügt.

Blockieren Sie die Presse mit den Befestigungsschrauben. (D)

HINWEISE, und WARNUNGEN

• Vor Montage, Demontage, Zieheisenaustausch und Reinigung NIE bei laufenden Motor! Achten Sie auch darauf das der Netzstecker gezogen ist!
• Nie den Teig mit den Händen in die Presse drücke! Benutzen Sie den mitgelieferten Stößel.
• Nach jeder Verwendung demontieren, waschen und trocknen Sie alle Pressenteile sorgfältig.
• Vor Verwendung erwärmen Sie die Zieheisen in warmem Wasser (durch kälte Zieheisen erhalten Sie ein ungleichmäßiges Ergebnis).
• Abhängig vom Druck mit welchem Sie den Teig in das Gerät geben, haben die Nudeln verschieden starke Färbung.
• Bei niedrigerem Druck ist die Färbung heller ( z.B., wenn der Teig zu langsam, im Verhältnis zu der Pressenkapazität in das Gerät gegeben wird).
  Dadurch werden die Qualität und die Eigenschaften der Nudeln aber nicht beeinflusst..
• Reinigung: die Zieheisen unmittelbar nach Gebrauch in lauwarmen Wasser einweichen.
• Im Fall von Blockierung während des Betriebs, den Motor sofort abschalten und den Netzstecker aus der Steckdose herausziehen.
• Vorsicht ! Die max. Gebrauchszeit im Dauerbetrieb von Art. 8400 N mit Motor 500 Watt Art. 9601 N für Tomatenpresse 9004 N, Fleischwolf 9501 N und Reibe 9020 N beträgt 10 Minuten (= 1,5/2 kg Teig).
• Bei Abnutzung oder Beschädigung des Kabels oder Stecker unbedingt durch ein Kabel der gleicher Art von Fachpersonal ersetzen lassen, um jede Gefahr zu vermeiden.

Das nahest gelegene Service-Center können Sie auf dem Link www.reber-snc.it unter Service finden.

SERVICIO POSVENTA Y GARANTÍA www.reber-iberica.es

SERVIÇO APÓS VENDA E GARANTIA www.reber-iberica.pt

GARANZIA PRODOTTI

Auf alle Produkte besteht eine zwei jährige Garantie hinsichtlich Fabrikationsfehler (bei gewerblichem Gebrauch ein Jahr) ab Kaufdatum durch den Endkunden. Das Kaufdatum ist durch Kassenzettel oder Rechnung nachzuweisen; sollten Diese nicht mehr vorhanden sein, kann auf das Herstellungsjahr auf dem Technische- Datenlabel Bezug genommen werden. Die Garantie greift im Falle von Herstellungsfehlern. Bei nicht genau zuordenbaren Fehlern ist das Gerät von unseren Technikern oder von einem autorisirtem Servicecenter die Garntieleistung fest zu stellen.

Die Garantie greift nicht bei, Schäden durch unsachgemässes zusammen bauen oder Nutzen des Gerätes, als auch bei Schäden durch Sturz oder falsches reinigen. Ausgeschlossen sind auch Schäden durch Abnutzung. Die Garantie erlischt bei Reparaturen oder Eingriffen durch Dritte nicht autorisierte Fachkräfte. Im Falle von Reparaturen ist die Verlängerung der Garantie oder der Austausch des Gerät's nicht vorgesehen. Reparaturen dürfen nur von Reber oder autorisierten Servicecenter durchgeführt werden. Anlieferung, sowie ein reinigen des Gerät's, falls nötig, unterliegt nicht der Garantie.

WARRANTY CONDITIONS

Entsorgung van Elektrogeräten durch Benutzer in privaten Haushalten in der EU. Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Wertstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung tragt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt, die Keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben Können, erhalten Sie bei den örtlichen Behörden, Wertstoffhöfen oder dart, wo Sie das Gerät erworben haben.
