GFM410IX - Ofen Glem Gas - Kostenlose Bedienungsanleitung

Produkttyp	Einbaubackofen
Marke	Glem Gas
Modell	GFM410IX
Stromversorgung	230 V / 50 Hz (einphasig)
Typ des Stromkabels	H05RR-F, H05VV-F, H05V2V2-F, H07RN-F oder H05SS-F (je nach Modell)
Maximale Nutzungshöhe	2000 m
Garart	Ober-/Unterhitze, Heißluft, Grill, (je nach Modell: Pyrolyse)
Grill	Klappgrill (je nach Modell)
Reinigung	Leicht zu reinigende Emaille, katalytische Paneele (je nach Modell)
Ofentür	Zur Reinigung abnehmbar, innere Glasscheibe herausnehmbar
Innenbeleuchtung	Bis 300 °C beständige Lampe (Austausch möglich)
Kindersicherung	Türverriegelung nicht angegeben, aber Empfehlung, Kinder fernzuhalten
Installation	Einbaubar in einen Schrank, Schrankboden ≥ 550 mm, Klebstoff beständig > 85 °C
Maße (B x H x T) geschätzt	595 x 595 x 550 mm
Geschätztes Gewicht	35 kg
Verwendung	Nur für den Haushalt
Reparierbarkeit	Originalersatzteile über den technischen Kundendienst erhältlich
Ökodesign	Entspricht den Normen 66/2014 und 65/2014

Häufig gestellte Fragen - GFM410IX Glem Gas

Wie benutze ich den Backofen zum ersten Mal?

Entfernen Sie vor dem ersten Gebrauch sämtliche Verpackungen und Schutzfolien. Heizen Sie den leeren Backofen auf Heißluft oder 200 °C für 1 Stunde vor, um Produktionsrückstände zu beseitigen. Lassen Sie die Tür geöffnet abkühlen, reinigen Sie dann Innenraum und Zubehör mit Seifenwasser. Sorgen Sie für gute Belüftung der Küche, da Rauch und Gerüche entweichen können.

Wie reinige ich den Innenraum des Backofens?

Für emaillierte Oberflächen verwenden Sie eine Nylonbürste oder einen Schwamm mit warmem Seifenwasser. Verwenden Sie niemals Scheuermittel, Metallschaber oder Dampfreiniger. Wenn Ihr Backofen mit katalytischen Paneelen ausgestattet ist, können Sie diese ausbauen, in Wasser einweichen, um Rückstände zu lösen, dann mit Schwamm reinigen, trocknen und wieder einsetzen.

Wie baue ich die Ofentür zur Reinigung aus?

Öffnen Sie die Tür vollständig und klappen Sie die Hebel (F) nach oben (je nach Modell). Schließen Sie dann die Tür, bis sie in die Hebel einrastet. Fassen Sie die Tür an den Seiten und heben Sie sie an, um die Scharniere (G) auszuhängen. Zum Wiedereinbau verfahren Sie umgekehrt. Achtung: Bei einigen Modellen müssen Sie Sicherheitsschrauben in die Scharniere einsetzen, bevor Sie die Tür abnehmen.

Wie wechsle ich die Backofenlampe?

Trennen Sie zuerst den Backofen vom Stromnetz. Schrauben Sie die Schutzabdeckung der Lampe ab, ersetzen Sie die Lampe durch eine neue, die bis 300 °C beständig ist (erhältlich beim technischen Kundendienst). Schrauben Sie die Abdeckung wieder auf. Stellen Sie sicher, dass der Backofen vor dem Eingriff vom Netz getrennt ist.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob der Backofen richtig angeschlossen ist und die Sicherungen der Anlage in Ordnung sind. Stellen Sie sicher, dass die Uhr im manuellen oder programmierten Modus eingestellt ist. Kontrollieren Sie auch die Position des Funktions- und Temperaturwahlschalters. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie kann ich beim Backen Energie sparen?

Verwenden Sie dunkle, ofengeeignete Behälter. Öffnen Sie die Tür während des Backens so wenig wie möglich. Heizen Sie den leeren Backofen nicht vor, wenn das Rezept es erlaubt. Wenn Ihr Backofen einen ECO-Modus hat, nutzen Sie diesen. Schalten Sie den Backofen 5 bis 10 Minuten vor Ende der Garzeit aus, um die Restwärme zu nutzen. Bei Heißluft können Sie mehrere Gerichte gleichzeitig zubereiten.

Kann die innere Glasscheibe der Tür zur Reinigung entfernt werden?

Ja, je nach Modell. Öffnen Sie die Tür, fassen Sie die Scheibe unten an (H) und ziehen Sie sie nach außen, um sie zu lösen. Reinigen Sie sie mit Glasreiniger und einem weichen Tuch. Zum Wiedereinsetzen setzen Sie die Halterungen in die oberen Schlitze der Tür und drücken Sie, bis sie einrastet. Achtung: Die Tür schließt sich, wenn die Scheibe entfernt ist.

Wie installiere und schließe ich den Backofen an?

Die Installation muss von einem Fachmann durchgeführt werden. Der Backofen muss in einen Schrank eingebaut werden, dessen Boden mindestens 550 mm misst. Schließen Sie ihn an eine ordnungsgemäße geerdete Steckdose an. Verwenden Sie einen allpoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm zur Trennung. Beachten Sie die geltenden Normen. Für nicht pyrolytische Backöfen sind die Kabel H05RR-F, H05VV-F, H05V2V2-F, H07RN-F oder H05SS-F zulässig; für pyrolytische nur H05SS-F.

Der Backofen erzeugt während des Backens Rauch, ist das normal?

Leichter Rauch kann beim ersten Gebrauch normal sein. Wenn er anhält, reinigen Sie den Backofen regelmäßig, um Fettrückstände zu entfernen. Reduzieren Sie die Menge an Öl oder Fett und überschreiten Sie nicht die empfohlenen Temperaturen in der Gartabelle. Bei übermäßigem Rauch überprüfen Sie, ob keine Lebensmittel oder Alufolie die Luftzirkulation behindern.

Welche Sicherheitsvorkehrungen sind bei Kindern zu beachten?

Kinder unter 8 Jahren müssen während des Betriebs des Backofens, insbesondere bei der Pyrolyse-Reinigung, ferngehalten werden. Kinder über 8 Jahren und Personen mit eingeschränkten Fähigkeiten dürfen das Gerät nur unter Aufsicht und nach Erhalt klarer Anweisungen benutzen. Lassen Sie Kinder niemals mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

BEDIENUNGSANLEITUNG GFM410IX Glem Gas

Allgemeine Wartungs- und Installationsanleitung BACKOFEN

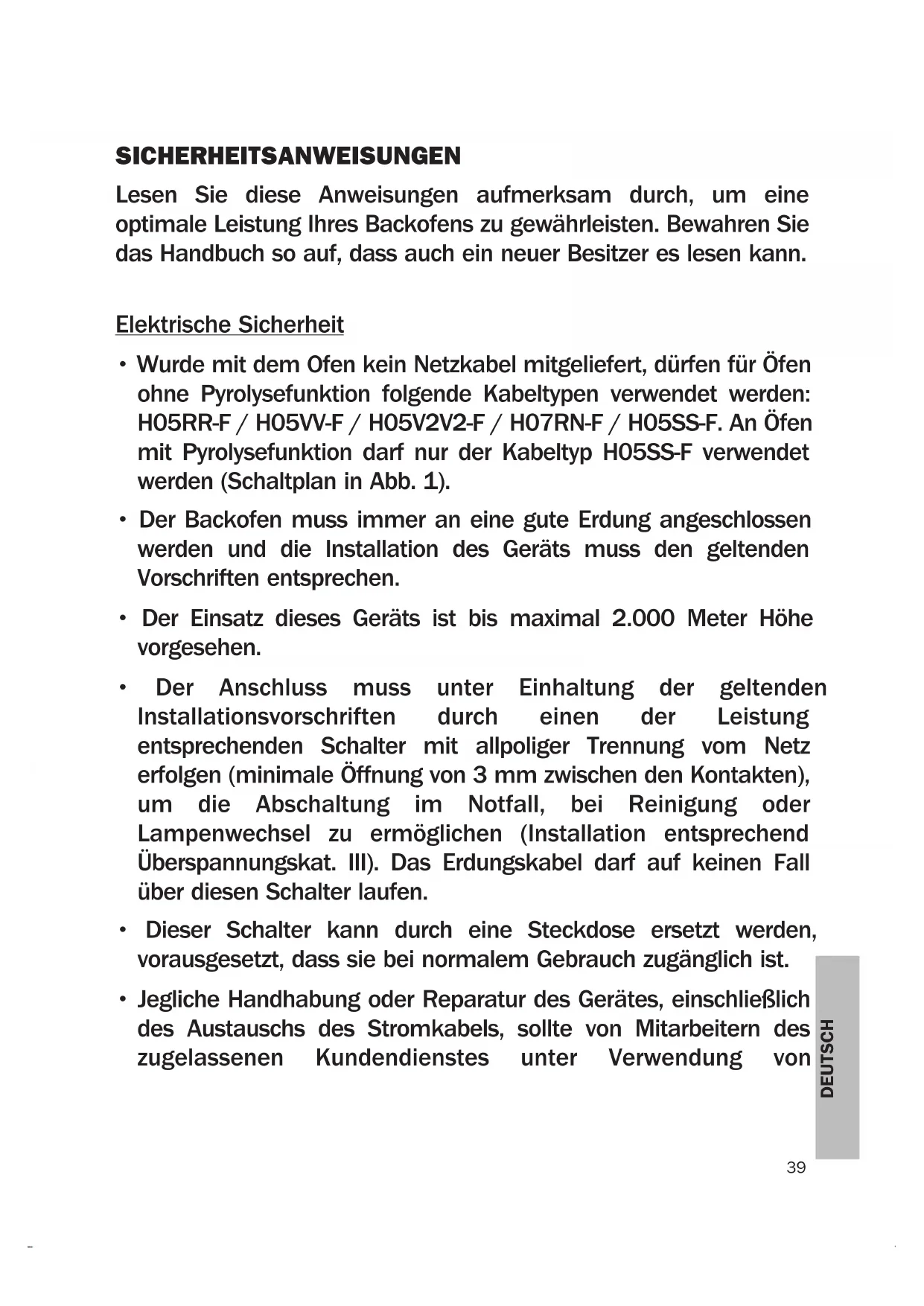

SICHERHEITSANWEISUNGEN

Lesen Sie diese Anweisungen aufmerksam durch, um eine optimale Leistung Ihres Backofens zu gewährleisten. Bewahren Sie das Handbuch so auf, dass auch ein neuer Besitzer es lesen kann.

Elektrische Sicherheit

• Wurde mit dem Ofen kein Netzkabel mitgeliefert, dürfen für Öfen ohne Pyrolysefunktion folgende Kabeltypen verwendet werden: H05RR-F / H05VV-F / H05V2V2-F / H07RN-F / H05SS-F. An Öfen mit Pyrolysefunktion darf nur der Kabeltyp H05SS-F verwendet werden (Schaltplan in Abb. 1).
• Der Backofen muss immer an eine gute Erdung angeschlossen werden und die Installation des Geräts muss den geltenden Vorschriften entsprechen.
• Der Einsatz dieses Geräts ist bis maximal 2.000 Meter Höhe vorgesehen.
• Der Anschluss muss unter Einhaltung der geltenden Installationsvorschriften durch einen der Leistung entsprechenden Schalter mit allpoliger Trennung vom Netz erfolgen (minimale Öffnung von 3 mm zwischen den Kontakten), um die Abschaltung im Notfall, bei Reinigung oder Lampenwechsel zu ermöglichen (Installation entsprechend Überspannungskat. III). Das Erdungskabel darf auf keinen Fall über diesen Schalter laufen.
• Dieser Schalter kann durch eine Steckdose ersetzt werden, vorausgesetzt, dass sie bei normalem Gebrauch zugänglich ist.
• Jegliche Handhabung oder Reparatur des Gerätes, einschließlich des Austauschs des Stromkabels, sollte von Mitarbeitern des zugelassenen Kundendienstes unter Verwendung von

Originalersatzteilen durchgeführt werden. Die Reparatur oder der Eingriff durch andere Personen kann Schäden oder Fehlfunktionen des Gerätes verursachen und somit Ihre Sicherheit gefährden.

• Trennen Sie den Backofen vom Stromnetz, wenn er defekt ist.
• Bei mit Kochfeldern kombinierten Backöfen dürfen nur die vom Hersteller empfohlenen Kochfelder eingebaut werden.

Kindersicherheit

• Halten Sie Kinder während des Backofenbetriebs oder des Reinigungsvorgangs durch Pyrolyse vom Gerät fern, da sehr hohe Temperaturen erreicht werden.
• Kinder unter 8 Jahren sollten von ihm ferngehalten werden, es sei denn, sie stünden unter ständiger Aufsicht. Ferner dürfen Kinder nicht mit dem Gerät spielen.
• Das Gerät kann von Kindern ab 8 Jahren und Personen, deren körperliche, sensorische und geistige Fähigkeiten eingeschränkt sind bzw. denen es an Erfahrung oder Kenntnissen mangelt, nur dann verwendet werden, wenn sie angemessene Anweisungen über den sicheren Gebrauch des Geräts erhalten haben und die damit verbundenen Gefahren nachvollziehen können.

Betriebssicherheit des Backofens

• Der Backofen darf nur bei geschlossener Backofentür betrieben werden.
• Benutzen Sie den Backofen nur, wenn er im Schrank eingebaut ist (siehe Backofeninstallation).

• Installieren Sie den Backofen nicht hinter dekorativen Türen (Überhitzungsgefahr!).

• Der Hersteller übernimmt keinerlei Haftung für eine Benutzung des Backofens, die nicht der Zubereitung haushaltsüblicher Lebensmittel dient.

• Decken Sie die Rückseite des Backofens nicht mit Aluminiumfolie oder anderen Materialien ab, da dadurch das Gargut beeinträchtigt und die Innenemaillierung sowie die Innenseite des Einbauschranks beschädigt werden könnten.
• Bewahren Sie kein Öl, Fett oder andere entzündliche Materialien im Inneren auf.
• Stützen oder setzen Sie sich nicht auf die geöffnete Backofentür.
• Backblech und Rost verfügen über ein System, welches das teilweise Ausziehen und die Handhabung des Garguts erleichtert.
  • Die Roste müssen immer wie folgt im Backofeninneren eingesetzt werden:
• Zwischen die beiden Stäbe der seitlichen Halterungen oder auf einer der ausziehbaren Schienen, falls Ihr Backofen darüber verfügt, mit den Haltevertiefungen zur Rückseite des Backofens hin und nach unten gerichtet. Abbildung 19.
• Die Fläche des Rosts, auf der die Behälter platziert werden, muss unterhalb der seitlichen Stäbe liegen. Abbildung 20.
• Während des Gebrauchs wird das Gerät heiß. Wenn Sie darin handhaben, ziehen Sie bitte Schutzhandschuhe an und vermeiden Sie die Berührung der Heizelemente.
• Verwenden Sie nur die innerhalb des Backofens gelieferte Temperaturmesssonde (bei Modellen mit dieser Leistung).

Reinigung und Wartung

- Das Gerät muss vom Stromnetz getrennt werden, bevor evtl. Tätigkeiten daran ausgeführt werden.

- Verwenden Sie keinen scheuernden Reiniger, wie auch keine Dampf- oder Druckwasserreinigungsgeräte.

- Benutzen Sie keine scharfen Metallschaber, metallischen Topfkratzer, Drahtbürsten, Scheuerpulver oder Schleifmittel zur Reinigung der Backofentür.

• Die vom Anwender auszuführende Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

- Bevor die Lampe ausgewechselt wird, muss zuerst sichergestellt werden, dass der Backofen vom Stromnetz getrennt ist, um evtl. Stromschläge zu vermeiden.

- Zu Ihrer eigenen Sicherheit: Nehmen Sie den Backofen niemals in Betrieb, wenn die Rückwand, die den Ventilator verdeckt, nicht eingebaut ist.

ACHTUNG

Um die Leistungen und spezifische Ausstattung Ihres Backofens zu kennen, müssen Sie die diesem Handbuch beiliegende Kurzgebrauchsanweisung lesen.

Vor dem ersten Gebrauch

Bedingt durch den Herstellungsprozess können im Backofen noch Fettreste und andere Verunreinigungen vorhanden sein. Um diese zu entfernen, verfahren Sie bitte wie folgt:

• Entfernen Sie die gesamte Verpackung einschließlich des eventuell vorhandenen Plastikschutzes.
• Schließen Sie den Backofen an und lassen Sie ihn eine Stunde lang bei 200 °C in Betrieb. Lesen Sie zu diesem Zweck die diesem Handbuch beiliegende Kurzgebrauchsanweisung.
• Lassen Sie den Backofen abkühlen, indem Sie die Tür öffnen. Durch dieses Lüften werden alle Gerüche aus dem Inneren entfernt.
• Reinigen Sie Backofen und Zubehörteile nach dem Abkühlen.

Während dieser ersten Inbetriebnahme entstehen Rauch und Gerüche; sorgen Sie deshalb für eine gute Belüftung der Küche.

Ökologische Verpackung

Die Verpackung besteht aus komplett wiederverwertbarem Material, das wieder benutzt werden kann. Kontaktieren Sie Ihre zuständige Gemeindeverwaltung bezüglich der örtlichen Entsorgungsvorschriften für dieses Material.

ACHTUNG

Das Symbol auf dem Produkt oder der Verpackung zeigt an, dass dieses Gerät nicht wie normaler Hausmüll entsorgt werden kann. Sie müssen es an der Sammelstelle für Elektro- und elektronische Geräte zur Wiederverwendung abgeben. Auf diese Art tragen Sie dazu bei, eventuelle negative Folgen für Umwelt und öffentliche Gesundheit aufgrund einer fehlerhaften Handhabung zu vermeiden. Weitere Informationen zur Entsorgung des Geräts erhalten Sie bei Ihrer zuständigen Gemeindeverwaltung, dem zuständigen Abfallentsorgungsbetrieb oder im Geschäft, wo Sie das Produkt erworben haben.

Umweltfreundliche Backofennutzung

• Nehmen Sie nicht genutzte Zubehörteile aus dem Backofen heraus.
• Verwenden Sie ofenfeste und vorzugsweise dunkle Behälter.

• Öffnen Sie die Tür während des Backvorgangs so selten wie möglich.

• Vermeiden Sie es, den leeren Backofen vorzuheizen. Stellen Sie die Speisen in den kalten Backofen, sofern das Rezept dies erlaubt.

• Nutzen Sie die ECO-Funktion, falls Ihr Backofen über diese verfügt und das Rezept es erlaubt.
• Schalten Sie den Backofen bei langen Garzeiten 5 bis 10 Minuten vor Ende der Garzeit aus, um die Resthitze zu nutzen.
• Wenn Ihr Backofen über Umluft verfügt, können Sie mehrere Speisen gleichzeitig zubereiten.

Weitere wichtige Anweisungen

• Der Backofen darf nur bei geschlossener Backofentür betrieben werden.
• Der Hersteller übernimmt keinerlei Haftung für eine Benutzung des Backofens, die nicht der Zubereitung haushaltsüblicher Speisen dient.
• Bewahren Sie kein Öl, Fett oder andere entzündliche Materialien im Inneren auf, da dies gefährlich sein könnte, wenn der Backofen eingeschaltet wird.
• Stützen Sie sich nicht ab oder setzen Sie sich nicht auf die geöffnete Backofentür. Sie könnten sie dadurch beschädigen und außerdem Ihre eigene Sicherheit in Gefahr bringen.
• Decken Sie den Boden des Backofens nicht mit Alufolie ab, da das Garen beeinträchtigt und die Innenemaillierung sowie die Innenseite des Einbauschranks beschädigt werden könnten.
• Schieben Sie das mitgelieferte Backblech oder den Rost zum Garen in die seitlichen Führungsschienen des Backofeninnenraums.
• Stellen Sie weder Gefäße noch Lebensmittel auf den Backofenboden. Benutzen Sie immer die Backbleche oder den Rost.
• Gießen Sie während des Betriebs kein Wasser auf den Backofenboden. Dadurch könnte die Emaillierung beschädigt werden.
• Bei Gargut mit hohem Feuchtigkeitsgehalt ist es normal, dass sich Kondensat an der Backofentür bildet.
• Reinigen Sie den Backofeninnenraum, um Fett- oder Lebensmittelreste zu entfernen, da diese beim nächsten Gebrauch Rauch und Gerüche oder das Entstehen von Flecken verursachen können.

Reinigung und Wartung

Achtung:

Das Gerät muss vom Stromnetz getrennt werden, bevor Wartungstätigkeiten daran ausgeführt werden.

Reinigung des Backofeninnenraums

1 Backöfen mit pflegeleichter Emaille

Bei kaltem Backofen benutzen Sie bitte eine Nylonbürste oder einen Schwamm mit lauwarmem Seifenwasser für die Reinigung der emaillierten Flächen (z. B. Backofenboden). Wenn Sie Backofenreiniger benutzen, dürfen Sie ihn nur nach Herstelleranweisungen auf die emaillierten Flächen auftragen.

2 Backöfen mit Sonderemaillierung, die an andere Reinigungssysteme angepasst ist

Lesen Sie bitte das Datenblatt Ihres Backofens.

Achtung

Benutzen Sie keine Dampf- oder Hochdruckreiniger zum Reinigen des Backofeninnenraums. Es dürfen auch keine metallischen Topfkratzer, Drahtbürsten oder andere Utensilien, die die Emaillebeschichtung beschädigen könnten, verwendet werden.

- Andere Backofenmodelle verfügen über eine Katalysereinigung (Selbstreinigung). Bei diesem System werden kleine Fettreste während des Garens bei hohen Temperaturen entfernt.

Benutzung des absenkbaren Grills (je nach Modell)

Zur Reinigung des oberen Backofenteils:

• Warten Sie, bis der Backofen abgekühlt ist.

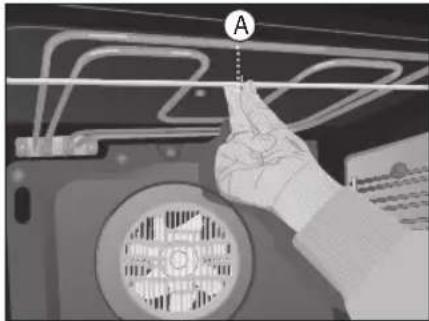

• Drehen Sie die Schraube (A) und senken Sie die Heizspirale so weit wie möglich ab. Abbildung 1

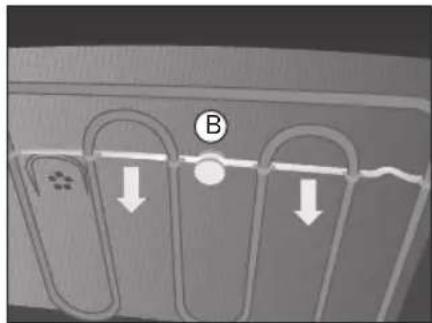

• Bei anderen Backofenmodellen müssen Sie mit beiden Händen den Stift der Heizspirale (B) drücken, bis er sich aus der oberen Befestigung löst. Abbildung 2

• Drehen Sie die Heizspirale und reinigen Sie die Backofenoberseite.

• Bringen Sie die Heizspirale abschließend wieder auf ihrer Ausgangsstellung an.

Reinigung der katalytischen Platten

Sollten nach der normalen (Selbst-) Reinigung hartnäckige Essensreste auf der Emaillierung verbleiben:

1 Demontieren Sie die Platten und weichen Sie sie so lange ein, bis die Essensreste aufgeweicht sind.
2 Reinigen Sie die Platten mit einem Schwamm und klarem Wasser.
3 Trocknen Sie die Platten ab und setzen Sie sie wieder in den Backofen ein.
4 Schalten Sie den Backofen eine Stunde lang bei 200 °C ein.

Achtung

Verwenden Sie keine handelsüblichen Reinigungsmittel oder Scheuerpulver auf den katalytischen Platten.

Anweisungen zum Ausbauen der Halterungen und flachen katalytischen Platten

1 Entfernen Sie die Zubehörteile aus dem Backofeninnenraum.

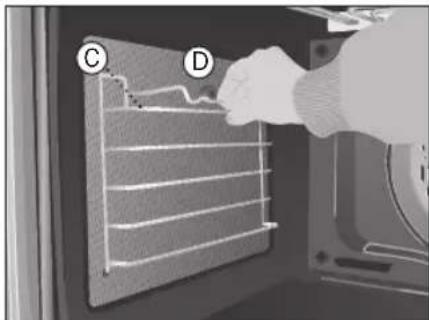

2 Ziehen Sie an den Halterungen (C), indem Sie sie an der Mutter lösen (D). Abbildung 3
3 Lösen Sie die Mutter (D), sodass die flachen katalytischen Platten frei werden. Abbildung 4
4 Um die Platte der Rückwand zu lösen, müssen Sie die Schraube entfernen (E). Abbildung 5
5 Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Achtung

Aus Sicherheitsgründen dürfen Sie den Backofen nie in Betrieb setzen, wenn die Platte der Rückwand, welche das Gebläse schützt, nicht eingebaut ist.

Reinigung der Backofenaußenfläche und des -zubehörs

Reinigen Sie die Backofenaußenfläche und das -zubehör mit lauwarmem Seifenwasser oder einem milden Reinigungsmittel.

Gehen Sie bei Edelstahlflächen vorsichtig vor. Benutzen Sie nur Schwämme oder Tücher, die keine Kratzer verursachen.

Reinigung der Backofentür

Benutzen Sie keine metallischen Topfkratzer, Drahtbürsten, handelsübliche Scheuerpulver oder Scheuermittel zur Reinigung der Backofentür, da sie die Oberfläche zerkratzen und das Glas zerbrechen können.

Je nach Backofenmodell können Sie die Tür für eine einfachere Reinigung ausbauen. Gehen Sie dabei wie folgt vor:

1 Öffnen Sie die Tür.
2 Drehen Sie die beiden Hebel komplett (F). Abbildung 6
3 Schließen Sie die Tür, bis an den beiden Hebeln einrastet. Abbildung 7
4 Halten Sie die Tür mit beiden Händen an den Seiten, heben Sie sie an und ziehen Sie sie vollständig aus den Scharnieren (G). Abbildung 8

Gehen Sie in umgekehrter Reihenfolge für den Einbau der Tür vor.

Für andere Ofenmodelle folgen Sie bitte diesen Bedienungshinweisen:

1 Öffnen Sie die Tür des Ofens vollständig.
2 Führen Sie Sicherheitsstifte in die sichtbaren Öffnungen der Türscharniere ein. Abbildung 9
3 Fassen Sie die Tür seitlich mit beiden Händen an und schließen Sie sie fast vollständig.
4 Heben Sie die Tür jetzt an und ziehen Sie die Scharniere aus den vorderen Schlitzen des Ofens, indem Sie sie nach außen ziehen. Abbildung 8

Achtung

Entfernen Sie die Sicherheitsstifte niemals, da das Scharnier gespannt ist und Sie verletzten könnte. Außerdem ist es nicht möglich, die Tür einzubauen, ohne dass die Stifte angebracht sind.

Um die Tür anzubringen, halten Sie sie mit beiden Händen und führen Sie die Scharniere in die entsprechenden Öffnungen an der Vorderseite des Ofens ein. Öffnen Sie die Ofentür langsam und vollständig.

Reinigung der Tür mit großer Innenscheibe

Anleitung zum Aus- / Einbau der Innenscheibe

1 Öffnen Sie die Backofentür.
2 Ziehen Sie die Scheibe an der Unterseite (H) nach außen. Abbildung 10
3 Die Innenscheibe ist schon lose. Entnehmen Sie sie.

Achtung

Gehen Sie bei der Entnahme der Innenscheibe bitte vorsichtig vor, da sich die Backofentür schließt.

4 Reinigen Sie das Innenglas und die Innenseite der Backofentür.
5 Schieben Sie anschließend die Halterungen der Innenscheibe in die oberen Türschlitze (I). Abbildung 11
6 Drehen Sie die Scheibe zur Tür (K).

7 Drücken Sie mit beiden Händen die zwei unteren Halterungen (L) und schieben Sie gleichzeitig die Scheibe zur Tür (M). Nun ist die Scheibe wieder in der Tür fixiert. Abbildung 12

Anleitungen zum Ausbau / Einbau der inneren Glasteile. Backofen 90 cm

1 Öffnen Sie die Backofentür.
2 Drehen Sie die beiden Sperrhaken (N) vollständig, um die Tür zu blockieren. Fig 13
3 Drücken Sie auf beiden Seiten mit den Fingern auf Punkt 1 im oberen Teil der Backofentür. Fig 14
4 Halten Sie Punkt 1 an beiden Seiten eingedrückt, und ziehen Sie am oberen Abschluss der Tür. Fig 15

5 Die inneren Glasteile der Tür sind lose, so dass Sie sie leicht mit einem Fensterputzmittel und einem weichen Tuch reinigen können.

Achtung:

Wenn Sie den Drehmechanismus der Tür nicht mit den Sperrhaken (N) blockiert haben, müssen Sie aufpassen, denn wenn Sie die inneren Glasscheiben herausnehmen, schließt sich die Tür.

6 Wenn die Glasteile sauber sind, bauen Sie sie in der Reihenfolge wieder ein, die in der aufgedruckten TERMOGLASS Anzeige beschrieben ist.

7 Bringen Sie den oberen Abschluss der Tür wieder an, und stellen Sie dabei sicher, dass die seitlichen Scharniere wieder im Punkt 1 einrasten.

Auswechseln der Backofenlampe

Achtung

Bevor Sie die Lampe auswechseln, müssen Sie sicherstellen, dass der Backofen vom Stromnetz getrennt ist.

• Schrauben Sie die Linse von der Lampenfassung ab.
• Wechseln Sie die Lampe aus und setzen Sie die Linse wieder auf.

Die Ersatzlampe muss eine Temperaturfestigkeit bis 300 °C haben. Sie kann beim Kundendienst bestellt werden. Abbildung 16

Für andere Ofenmodelle folgen Sie bitte diesen Bedienungshinweissen:

• Lösen Sie mit Hilfe des geeigneten Werkzeugs die Linse von der Lampenfassung ab. Fig 17
  • Tauschen Sie die Lampe aus.
• Statten Sie die Linse wieder zu der korrekten Position zurück, ohne sie zu erzwingen. Fig 18

Vorgehen bei Funktionsstörungen

Der Backofen funktioniert nicht.

Überprüfen Sie den Stromanschluss.Überprüfen Sie die Sicherungen und den Begrenzer Ihrer Installation.Stellen Sie sicher, dass die Uhr auf Manuell-oder Programmierstellung steht.Prüfen Sie die Stellung des Programm-und Temperaturwahlschalters.

Das Innenlicht des Backofens leuchtet nicht.

Wechseln Sie die Lampe aus.Überprüfen Sie den ordnungsgemäßen Einbau gemäß der Betriebsanleitung.Die Leuchtanzeige der Heizung leuchtet nicht.

Wählen Sie eine Temperatur.

Wählen Sie eine Funktion.Die Leuchtanzeige soll nur leuchten,während sich der Backofen bis zur gewählten Temperatur aufheizt.

Während des Backofenbetriebs entsteht Rauchbildung

Normaler Vorgang bei der ersten Inbetriebnahme.Reinigen Sie den Backofen in regelmäßigen Abständen.Verringern Sie die auf das Backblech hinzugegebene Fett- oder Ölmenge.Verwenden Sie keine höheren Temperaturen als die auf der Gartabelle Angegebenen.

Die erwarteten Garresultate werden nicht erreicht.

Lesen Sie die Gartabellen, um über den Betrieb Ihres Backofens sachgerecht informiert zu sein.

Achtung

Sollte das Problem trotz dieser Ratschläge weiterhin bestehen, setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

Technische Information

Wenn das Gerät nicht funktioniert, müssen Sie dem Kundendienst die Art der Störung mit folgenden Angaben mitteilen:

1 Seriennummer (S-No)
2 Gerätemodell (Mod.)

Diese Angaben sind auf dem Typenschild eingraviert. Das Typenschild befindet sich auf der Backofenunterseite, die Sie beim Öffnen der Tür sehen können.

Energieauskunft

Prüfungen zur Erfüllung der Anforderungen der Verordnungen 66/2014 (Ökodesign) und 65/2014 (Energieetikettierung) gemäß Norm EN 60350-1.

Verbrauchsmessungen, die unter anderen Bedingungen als unter den für Ihren Backofen angegebenen durchgeführt wurden, können andere Werte ergeben. Angaben über den Energieverbrauch finden Sie in der beiliegenden Bedienungsanleitung.

Installation

Diese Informationen sind ausschließlich für den Monteur bestimmt, da er für den Einbau und den Stromanschluss verantwortlich ist. Wenn Sie den Backofen selbst anschließen, übernimmt der Hersteller keinerlei Gewähr für eventuelle Schäden.

Vor der Installation

• Zum Auspacken des Backofens ziehen Sie an der Lasche am unteren Teil des Kartons. Zur Handhabung benutzen Sie bitte die Seitengriffe und niemals den Griff an der Backofentür.
• Der Einbauschrank ist mit einer Öffnung mit den auf der Abbildung angegebenen

Abmessungen zu versehen, wobei die Mindesttiefe des Schranks 550 mm betragen muss.

• Die Rückwand des Schranks, dargestellt durch die schattierte Fläche (A) auf Abb. 24, darf keine herausragenden Teile (Schrankverstärkungen, Rohre, Steckdosen usw.) aufweisen.
- Der Klebstoff, der für die Kunststoffbeschichtung der Schränke verwendet wird, muss Temperaturen über 85 °C standhalten.

Stromanschluss

Der Monteur muss überprüfen, ob:

• Netzspannung und -frequenz den Angaben auf dem Typenschild entsprechen.
  • Die Elektroinstallation die auf dem Typenschild genannte Höchstleistung verkraftet.
• Nach dem Anschluss an das Stromnetz muss überprüft werden, ob alle elektrischen Bauteile des Backofens ordnungsgemäß funktionieren.

Backofeninstallation

Für alle Backöfen nach dem Anschluss an das Stromnetz:

1 Schieben Sie den Herd in den Einbauschrank und stellen Sie sicher, dass das Stromkabel dabei weder eingeklemmt wird noch in Berührung mit heißen Backofenteilen kommen kann.
2 Befestigen Sie den Backofen am Einbauschrank mittels der zum Lieferumfang gehörenden Schrauben, indem Sie sie durch die Öffnungen, die Sie beim Öffnen der Tür sehen, einschrauben.
3 Achten Sie darauf, dass das Backofengehäuse nicht mit den Schrankwänden in Kontakt kommt und zu den angrenzenden Schränken 2 mm Mindestabstand besteht.

Figuras / Figuras / Figures / Figures / Abbildungen

Fig 1 Fig 2

Fig 3
