Produkttyp	Faltbares Laufband (Walking Pad)
Marke	Christopeit
Modell	Walking Pad 4.0
Maße (L x B x H)	Ca. 151 x 57 x 14 cm
Lauffläche (L x B)	Ca. 120 x 40 cm
Gerätegewicht	25 kg
Maximales Benutzergewicht	100 kg
Stromversorgung	220-240 V ~ 50-60 Hz, 750 W
Motorleistung	1,0 PS (0,75 kW) Dauerleistung, 1,5 PS (1,0 kW) Spitzenleistung
Geschwindigkeitsbereich	0,8 bis 5 km/h, in 0,1 km/h Schritten
Trainingsprogramme	1 manuelles Programm (Zeit, Distanz, Kalorien) + 6 voreingestellte Geschwindigkeitsprogramme (P01 bis P06)
Anzeige	LED-Bildschirm mit Zeit, Geschwindigkeit, Distanz, Kalorien
Steuerung	Armband-Fernbedienung (Reichweite ~1,5 m, Batterie CR2032)
Dämpfung	6 Dämpfungspolster für bequemes Gehen
Transport	Transportrollen vorne
Nutzungsklasse	Haushalt (H/C gemäß EN 957-6)
Sicherung	Mikrosicherung 5x20 mm, 6,3 A / 250 V
Schmierung	Silikonöl alle 50 h Nutzung
Reinigung	Leicht feuchtes Tuch, keine aggressiven Reinigungsmittel
Garantie	Siehe Herstellerbedingungen (Top-Sports Gilles GmbH)

Häufig gestellte Fragen - Walking Pad 4.0 Christopeit

Wie schalte ich das Laufband ein?

Schließen Sie das Netzkabel an (220-240 V), schalten Sie den Hauptschalter vorne ein. Stellen Sie sich auf die schwarzen Seitenbereiche, drücken Sie die [Start]-Taste auf der Fernbedienung. Nach einem 3-Sekunden-Countdown beginnt das Band mit langsamer Geschwindigkeit zu laufen. Steigen Sie dann auf die Lauffläche.

Was ist die maximale Geschwindigkeit?

Die Geschwindigkeit ist von 0,8 km/h bis 5 km/h einstellbar, in 0,1 km/h Schritten.

Wie schmiere ich das Laufband?

Nach 50 Stunden Nutzung heben Sie das Laufband an und injizieren etwas Silikonöl zwischen Band und Unterlage. Achtung: Zu viel Schmiermittel kann das Band rutschen lassen.

Was tun, wenn das Laufband nach links oder rechts abweicht?

Stellen Sie die Geschwindigkeit auf 3-5 km/h ein. Verwenden Sie den Inbusschlüssel, um die Spannschrauben hinten einzustellen: Drehen Sie die rechte Schraube im Uhrzeigersinn, um das Band nach links zu verschieben, oder die linke Schraube, um es nach rechts zu verschieben.

Was ist das maximal unterstützte Gewicht?

Das maximale Benutzergewicht beträgt 100 kg.

Wie verwende ich die Armband-Fernbedienung?

Legen Sie eine CR2032-Batterie ein und achten Sie auf die Polarität. Führen Sie Ihre Hand durch das Armband. Die Reichweite beträgt etwa 1,5 m. Verwenden Sie die Tasten zum Starten, Stoppen oder Einstellen der Geschwindigkeit.

Wie verstaut man das Laufband?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Heben Sie die Rückseite an, bis die vorderen Rollen den Boden berühren, und bewegen Sie es dann. Lagern Sie es flach oder stehend an einer Wand an einem trockenen Ort.

Welche Trainingsprogramme sind verfügbar?

Sechs voreingestellte Programme (P01 bis P06) mit automatischen Geschwindigkeitsänderungen über 20 Segmente, plus ein manuelles Programm, mit dem eine Dauer, Distanz oder ein Kalorienziel festgelegt werden kann.

Was tun im Notfall?

Stellen Sie Ihre Füße auf die seitlichen Fußablagen (gehen Sie nicht direkt auf das Band). Drücken Sie die [Stop/Pause]-Taste auf der Fernbedienung oder entfernen Sie gegebenenfalls den Sicherheitsclip.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie niemals Benzin, Verdünner oder aggressive Reiniger. Wischen Sie nach jedem Gebrauch Schweißspuren ab.

BEDIENUNGSANLEITUNG Walking Pad 4.0 Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2325

Seite: 2-10

DE

2 Christopeit-Sport Community
3 Wichtige Empfehlungen und Sicherheitshinweise
4 Auspacken und in Betrieb nehmen
5 Anmerkungen zur Wartung und Einstellung
6-7 Computerbeschreibung
7 Garantiebestimmungen
8 Trainingsanleitung Allgemein
9-10 Stückliste - Ersatzteilliste
35 Explosionszeichnung

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE,

wir gratulieren Dir zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Dir viel Vergnügen damit. Bitte beachte und befolge die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Du irgendwelche Fragen hast, kannst Du dich selbstverständlich jederzeit an uns wenden.

CHRISTOPEIT-SPORT COMMUNITY

Unser Ziel ist es, Dir nicht nur neue und großartige Sportgeräte für Dein Homestudio anzubieten, sondern Dich auch bei Deinem täglichen Workout motivierend und abwechslungsreich zu unterstützen. Werde ein Teil unserer Christopeit-Sport Community.

CHRISTOPEIT-GYM

In unserem Christopeit GYM findest Du zu Deinem Trainingsgerät verschiedene Programme mit unterschiedlichen Herausforderungen. Wir wünschen Dir viel Freude bei Deinem täglichem Training.

Scanne den QR-Code oder folge dem Link:

https://www.christopeit-sport.com/lifestyle/christopeit-gym/

CHRISTOPEIT-BLOG

Finde viele spannende Themen rund um Fitness und Gesundheit bei uns im Blog.

Scanne den QR-Code oder folge dem Link:

https://www.christopeit-sport.com/lifestyle/blog/

GYM

BLOG

SOCIAL-MEDIA

Folgen uns auf Facebook, Instagram und Youtube.

Scanne den QR-Code oder suche auf den jeweiligen Plattformen nach: Christopeit-Sport

FACEBOOK INSTAGRAM YOUTUBE

Mit freundlichen Grüßen,

Deine Top-Sport Gilles GmbH

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich TÜV geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (alle 1-2 Monate) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Defekte Einzelteile müssen unverzüglich ausgetauscht oder entfernt werden. Gegebenenfalls das Gerät bis zur Instandsetzung sperren.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Am Aufstellort mindestens 0,6 Meter Freiraum um das Laufband herum und nach hinten mindestens 2 Meter Abstand zu anderen Gegenständen wie Möbel oder Wände berücksichtigen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. Achtung! Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten. Sollten Hilfsmittel zur Einstellung nötig sein, müssen diese nach dem Einstellvorgang wieder entfernt werden.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 45 Min./tägl. nicht überschreiten.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness- Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

21. Konformitätserklärung

1. Achtung! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
2. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
3. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
4. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
5. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
6. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
7. Die zulässige maximale Belastung (=Benutzergewicht) ist auf 100 kg festgelegt worden. Stellen Sie vor Trainingsbeginn sicher, dass das zulässige Gesamtgewicht nicht überschritten wird.
8. Wenn die Anschlußleitung dieses Gerätes beschädigt ist, muss diese durch den Hersteller oder den Kundendienst oder durch eine elektrisch qualifizierte Person ersetzt werden.
9. Lassen Sie das Produkt nicht unbeaufsichtigt eingeschaltet oder in Betrieb und sichern Sie durch Ausstecken des Netzsteckers eine unbeabsichtigte Nutzung.
   Hersteller: Top-Sports Gilles GmbH, Friedrichstraße 55, D-42551 Velbert. Dieses Produkt entspricht den folgenden Europäischen Richtlinien und Normen: 2014/30/EU (EMC), 2014/35/EU (LVD), 2011/65/EG (RoHS) und EN ISO 20957-1:2013, EN 957-6:2010 / A1:2014 (Homesport).
10. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

AUSPACKEN UND IN BETRIEB NEHMEN

Bitte vor Benutzung unbedingt unsere Empfehlungen und Sicherheitshinweise beachten!

ENTNAHME

1. Entnehmen Sie die Kleinteile, sowie loses Verpackungs material aus dem Karton und holen Sie dann mit Hilfe einer zweiten Person das Walkingpad heraus. Fassen Sie dabei unter den Grundrahmen (21) und achten Sie auf evtl. Quetschgefahr.

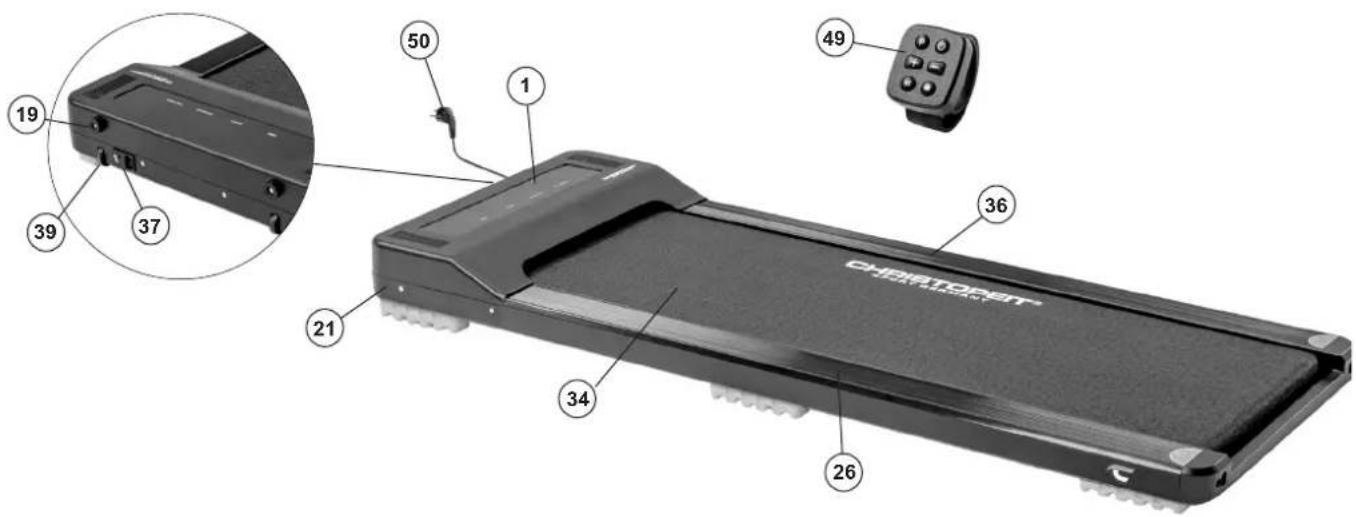

KONTROLLE UND INBETRIEBNAHME

1. Wenn alles soweit in Ordnung ist, stecken Sie das Netz-kabel (50) in eine vorschriftsmäßig installierte Steckdose (220-240V\~50/60Hz) und in die Netzanschlussdose (37) vorne am Grundgerät ein und schalten Sie den Hauptschalter ein.

2. Der Computer signalisiert die Betriebsbereitschaft. Entfernen Sie vorsichtig die Schutzfolie vom Display. Legen Sie die Batterie unter der Berücksichtigung der Polarität in die Fernbe-

dienung (49) ein. Stellen Sie sich auf die seitlichen Trittleisten (26+36) am Walkingpad. Drücken Sie die [∅] Taste um das Walkingpad zu starten. Nach einem 3 Sek. Count-Down setzt sich die Lauffläche (34) in Bewegung.

1. Unmittelbar nach Anlauf des Walkingpads auf die Lauffläche (34) treten und der eingestellten Geschwindigkeit folgen. Machen Sie sich mit geringen Geschwindigkeiten mit dem Gerät vertraut. Gehen Sie mittig auf der Lauffläche (34) und treten Sie nicht auf die seitlichen Trittauflagen (26+36). Gehen Sie nur mit Blickrichtung zum Computer (1) auf dem Walkingpad. Steigen Sie im Notfall seitlich vom Walkingpad ab.

Hinweis: Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

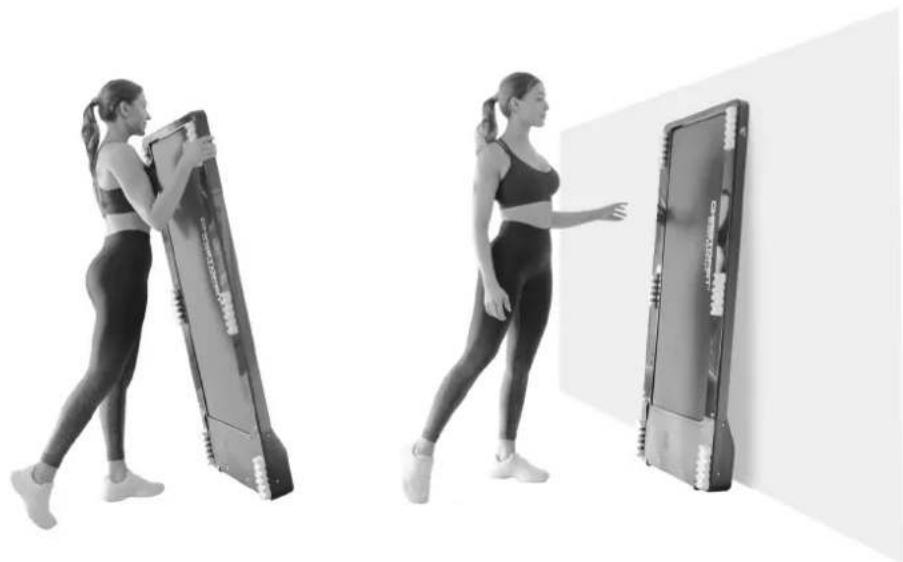

TRANSPORT UND LAGERUNG

1. Schalten Sie das Walkingpad aus und stecken Sie das Netzkabel ab.

2. Heben Sie das Walkingpad nur am hinteren Ende hoch bis das Walkingpad auf den vorderen Transportrollen (39) aufsteht und es sich leicht bewegen lässt.

3. Wählen Sie einen trockenen Lagerort im Haus aus. Sie können das Walkingpad liegend oder auf den vorderen Standpunkten (19) aufrecht stehend angelehnt an der Wand lagern. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

ANMERKUNGEN ZUR WARTUNG UND EINSTELLUNG

Pflege

Damit das Walkingpad dauerhaft leicht und gut läuft, sollte immer nach 50 Betriebsstunden die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Silikonspay/ Silikon-Öl (Kein Schmierstoff auf ÖL- oder Petroleum Basisverwenden) nachbehandelt werden. Dazu hebt man die Lauffläche etwas von Gleitbrett an und bringt Siliconöl zwischen Unterseite der Lauffläche und Oberseite vom Gleitbrett ein. (Achtung! Zuviel Schmiermittel kann ein Rutschen der Lauffläche zur Folge haben.)

Einstellung

Stellen Sie das Walkingpad im manuellen Programm auf 3 -5km/h ein. Benutzen Sie den Innensechskantschlüssel um an den Endkappen das Band mittig auszurichten.

1. Um die Lauffläche nach Links auszurichten, drehen Sie die rechte Seite im Uhrzeigersinn.
2. Um die Lauffläche nach Rechts auszurichten, drehen Sie die linke Seite im Uhrzeigersinn

Sollte eine dauerhafte Ausrichtung der Lauffläche wie o. g. nicht möglich sein liegt eine Beschädigung der Lauffläche vor, welche dann ausgetauscht werden sollte.

Hinweis: Achten Sie darauf, dass die Lauffläche möglichst mittig läuft. Sobald sich diese zu weit aus der Mitte schiebt (über 10mm) sollte die Lauffläche wieder mittig nachjustiert werden.

Durchrutschen des Bandes

a. Die Lauffläche ist nicht richtig gespannt. Beide Schrauben an den Endkappen etwas fester schrauben.
b. Der Flachriemen ist nicht richtig gespannt.
c. Zuviel Schmiermittel mit einem Tuch entfernen.

Keine Anzeige

- Überprüfen ob Stecker in der Steckdose und ob die Steckdose Strom hat.

- Überprüfen ob Hauptschalter am Grundrahmen eingeschaltet.

Achtung! Bei Überprüfung der Computer-Steckverbindungen grundsätzlich den Netzstecker ziehen.

Überlastsicherung

Beim Hauptanschluss (37) befindet sich zwischen den Hauptschalter und der Netzanschlussbuchse das Sicherungsfach (A). Dort befindet sich eine Feinsicherung 5x20mm mit den Daten 6,3A/250V.

Fremde Betriebsgeräusche

• Überprüfung aller Schraubverbindungen auf festen Sitz.
• Überprüfen ob der Flachriemen in Ordnung ist.
• Überprüfen ob die Lauffläche in Ordnung ist.

Hinweis: Sollten Sie den Fehler nicht anhand der beschriebenen Hilfen finden, kontaktieren Sie den Verkäufer oder Hersteller.

Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung! Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

[TIME] Zeit-Anzeige: Zeigt an, wie lange Sie gelaufen sind in Minuten und Sekunden.

[SPEED] Geschwindigkeit-Anzeige: Zeigt die Geschwindigkeit des Laufbandes in Kilometer pro Stunde an. Zeigt im Stillstand die gewählte Programm Nr. P01-P06 an.

[DISTANCE] Entfernung-Anzeige: Zeigt an, wie weit Sie gelaufen sind in Kilometer.

[CALORIES] Kalorien-Anzeige: Zeigt die ca. verbrauchten Kilokalorien in kcal an.

TASTEN

P

[P] Taste: Mit der [P] Taste kann eines der Vorgabeprogramme ausgewählt werden. (Trainingsprogramme P01 - P06)

[Non-Text]

[Start] Taste: Durch Drücken dieser Taste startet das ausgewählte Programm und die Lauffläche läuft 3 Sekunden verzögert an.

□

[Stop/Pause] Taste: Drücken dieser Taste während des Trainings unterbricht das ausgewählte Programm und die Lauffläche läuft verzögert aus. Innerhalb von 5 Min. kann das Programm durch Drücken der [Start] Taste fortgesetzt werden oder durch erneutes Drücken der [Stop/Pause] Taste beendet werden. Vorgabewerte können durch Drücken der [Stop/Pause] Taste auf 0 gesetzt werden.

+

[+] Taste: Drücken dieser Taste erhöht die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht werden.

-

[-] Taste: Drücken dieser Taste verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte vermindert werden.

M

[M] Taste: Durch Drücken dieser Taste wählt man die Vorgabemöglichkeit (Zeit, Entfernung, Kalorien) im manuellen Programm aus.

INBETRIEBNAHME

Das Walkingpad kann ausschließlich mit der mitgelieferten Fernbedienung gesteuert werden. Die Fernbedienung benötigt eine Knopfzelle Typ CR2032. Legen Sie die Batterie unter der Berücksichtigung der Polarität in die Fernbedienung ein. Führen Sie das Armband durch die beiden Öffnungen auf der Rückseite der Fernbedienung um die Fernbedienung am Handgelenk zu tragen und die Bedienung vorzunehmen. Die Reichweite beträgt ca.1.5m. Sollte die Fernbedienung nicht reagieren wechseln Sie als erstes die Batterie aus.

Manuelles Programm

1. Verbinden Sie das Netzkabel (57) mit dem Laufband und mit einer vorschriftsmäßig installierten Steckdose (230V\~50Hz) und schalten Sie den Netzschalter (46) unten vorne am Grundgerät ein. Der Computer zeigt Ihnen das manuelle Programm an und ist startbereit.

2. Stellen Sie sich auf den schwarzen Flächen am Seitenrand.

3. Drücken Sie die [e] Taste um das Laufband zu starten. Nach einem 3 Sek. Count- Down setzt sich die Lauffläche in Bewegung. Unmittelbar nach Anlauf des Bandes auf das Laufband gehen und der eingestellten Geschwindigkeit folgen.

Zeit-Programm:

Wählen Sie mit der [M] Taste das Zeit-Programm aus, dann blinkt das Zeit-Display und zeigt einen Vorschlag von 30:00 Minuten an. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern. (Vorgabemöglichkeit 5:00-99:00Minuten.) Starten Sie das Programm nach Vorgabe der Zeit mit der [∅] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Entfernungs- Programm:

Wählen Sie mit der [M] Taste das Entfernungs-Programm aus, dann blinkt das Entfernungs-Display und ein Vorschlag von 1,00KM wir angezeigt. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern (Vorgabemöglichkeit 0,5-65,0KM) Starten Sie das Programm nach Vorgabe der Entfernung mit der [∅] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Kalorien-Programm:

Wählen Sie mit der [M] Taste das Kalorien-Programm aus, dann blinkt das Kalorien-Display und ein Vorschlag von 50kcal wird angezeigt. Diesen können Sie auf Wunsch mit den [+] und [-] Tasten abändern. (Vorgabemöglichkeit 10-995 kcal.) Starten Sie das Programm nach Vorgabe der Kalorien mit der [∅] Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

EINGABEMÖGLICHKEITEN

	Anzeige	Anzeige Wert	Vorgabe Möglichkeit	Anzeige Möglichkeit
ZEIT (MIN:SEK) 0:	00 30:00 5	00-99:00 0	00-99:59
KM/H 0.0 N/A N/A		0.8-5.0
KM	0.00 1.00	0.5-6	5.0 0.00	99.99
KALORIEN (Kcal)	0	50	10-995	0-999

GESCHWINDIGKEITSPROGRAMME P01-P06

Wählen Sie mittels der [P] Taste zwischen 6 unterschiedlichen Geschwindigkeitsprogrammen aus. In diesen Programmen wird die vorgegebene Zeit in 20 Teilintervalle unterteilt und die Geschwindigkeit ändert sich automatisch wie in nachfolgender Tabelle ausgewiesen ist. Durch Drücken der [e] Taste wird das Programm gestartet. Nach Ablauf des Programms ertönt ein Signal und das Laufband stoppt. Um das Programm zu unterbrechen drücken Sie die [■] Taste.

Zeit ➔		Programme in 20 Zeiteinteilungen
↓ Programm		1 2	3 4 5	6 7	8 9	10 11	12 13	14	15 16	17	18 19	20
P01 K	m/h 1 2 3	4 4 4	3 2	1 2 3	4 4	4 3 2	1 2	3 2
P02 K	m/h 2 2 3	3 4 4	5 5	4 4 3	3 2	2 3 3	4 4	3 3
P03 K	m/h 1 2 3	4 5 4	3 2	3 4 5	4 3	2 3 4	5 4	3 2
P04 K	m/h 1 2 3	2 3 4	3 4	5 5 4	3 4	3 2 3	2 1	2 3
P05 K	m/h 2 2 3	4 3 2	3 3	4 5 4	3 3	2 3 4	5 4	3 2
P06 K	m/h 1 2 2	3 2 3	3 4	3 4 4	5 4	3 3 4	5 5	4 3

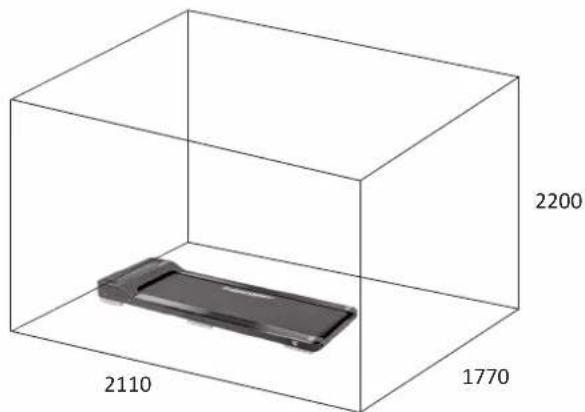

TRAININGSPLATZBEDARF

Trainingsfläche in mm (für Gerät und Benutzer)

Freifläche in mm (Trainingsfläche und Sicherheitsfläche umlaufend 600mm)

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust. Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und

Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller: Top-Sports Gilles GmbH, Friedrichstr. 55, 42551 Velbert

TRAININGSANLEITUNG ALLGEMEIN

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden.

INTENSITÄT

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hierbei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01 Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel

Männer:

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Alter) - (0,11 x Körpergewicht)

02 Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation.

Geeignet für: Anfänger

Trainingsart: sehr leichtes Ausdauertraining

Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1.

Geeignet für: Anfänger und Fortgeschrittene

Trainingsart: leichtes Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung).

Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2.

Geignet für: Anfänger und Vortgeschrittene

Trainingsart: moderates Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung),

Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2

Geeignet für: Fortgeschrittene und Leistungsportler

Trainingsart: moderates Ausdauertraining oder Intervalltraining

Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining

Geeignet für: Athleten und Hoch-Leistungsportler

Trainingsart: intensives Intervalltraining und Wettkampftraining

Ziel: Verbesserung der max. Geschwindigkeit und Leistung

Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad passt für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Ausdauertrainingsgeräte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).

b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

HÄUFIGKEIT

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

STÜCKLISTE - ERSATZTEILLISTE

Artikel:	Walking Pad 4.0
Art.-Nr.:	2325
Stand der technische Daten:	05.07.2023
Stellmaß [cm]:	L 151 x B 57 x H 14
Trainingsplatzbedarf [ m^2 ]:	4
Gerätegewicht [kg]:	25
Benutzergewicht von max. [kg]	100
Elektrische Daten:	220-240V/50-60Hz/750W

EIGENSCHAFTEN

• Motor Dauerleistung 1.0 PS (0,75 Kw), Motor Höchstleistung 1,5 PS (1,0Kw)
• Geschwindigkeit: 0,8km/h bis 5 km/h (in 0,1 km/h Schritten einstellbar)
• 1 manuelles Programm mit Vorgabemöglichkeiten Zeit, Entfernung und ca. Kalorienverbrauch
• 6 vorgegebene Trainingsprogramme mit programmierter Geschwindigkeitsregelung
• 6 abgestimmte Dämpfer für ein komfortables Gehen
• LED Display mit gleichzeitiger Anzeige von: Zeit, Entfernung, Geschwindigkeit, ca. Kalorienverbrauch
• Armband Fernbedienung zur einfachen und praktischen Steuerung am Handgelenk
• Transportrollen für einen einfachen Standortwechsel
• Großzügige Lauffläche: ca. L 120 x B 40 cm

HINWEISE

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C.

Abb.- Nr.	Bezeichnung	Abmessung mm	Menge	Montiert an Abb. Nr.	ET Nummer
1	Computeranzeige 1 3 36-2325-03-BT
2	Displayauflage 1 3 36-2025-14-BT
3	Verkleidung 1 20 36-2325-01-BT
4	Steuerplatine 1 21 36-2325-04-BT
5	Spule 1 21 36-2025-06-BT
6	Sechskantschraube M8x25	2 8 39-10455
7	Unterlegscheibe	8//16	4	6+11	39-9862-CR
8	Motor 1 21 33-2325-04-SI
9	Antriebsriemen	140J	1	8+25	36-2025-32-BT
10	Selbstsichernde Mutter	M8	1	6	39-9818-CR
11	Sechskantschraube	M8x12	2	8	39-9922
12	Senkkopfschraube	M6x16	3	8+19	36-9841205-BT
13	Dämpfer Vorne	155x40x30	2	21	36-2025-23-BT
14	Dämpfer Mitte	155x40x25	2	21	36-2325-06-BT
15	Kreuzschlitzschraube	4x12	2	47	36-9206104-BT
16	Gewindeniet	M6	14	17+18	36-2325-07-BT
17	Kreuzschlitzschraube	M6x16	2	33	39-10120-VC
18	Kreuzschlitzschraube	M6x35	12	13,14+35	39-10085
19	Aufstellfuß		2 3 36-2025-31-BT
20	Verkleidung unten		1 21 36-2325-02-BT
21	Grundrahmen		1		33-2325-01-SW
22	Federring	für M8	2	11	39-9864-VC
23	Gewindeeinsatz	4.2	6 3 36-2025-27-BT
24	Kreuzschlitzschraube	4x16	6	20	36-9206104-BT
25	Vordere Rolle		1 21 33-2325-06-SW
26	Seitenleiste links		1 21 36-2325-08-BT
27	Querstrebe	15x30x506mm	2	51	33-2025-03-SW
28	Gummiauflage	490x30mm	2	27	36-1830-18-BT
29	Gummi-Pad	28x28mm	4 51 36-1830-19-BT
30	Hintere Rolle		1 51 33-2025-05-SW
31	Unterlegscheibe	8//14	3 32 39-9862
32	Innensechskantschraube	M8x55	3	25+30	39-10056
33	Endkappe		1 51 36-2025-21-BT
34	Lauffläche		1	30+47	36-2025-22-BT
35	Dämpfer Hinten	155x40x20	2	21	36-2325-09-BT
36	Seitenleiste rechts		1 51 36-2325-10-BT
37	Netzanschluss mit Hauptschalter 1 51 36-1970-09-BT
38	Sechskantschraube M6x40 2 44+21 39-9979-SW
39	Transportrolle 2 45 36-2025-26-BT
40	Laufbrett 1 51 36-2025-25-BT
41	Mutter M6 8 43+45 39-9861
42	Befestigungsring 8 37 36-2025-16-BT
43	Sechskantschraube M6x25 4 37+51 39-10029
44	Kreuzschlitzschraube 5x14 8 37 39-10188
45	Sechskantschraube M6x35 4 37+51 39-9979-VC
46	Selbstsichernde Mutter M6 2 38 39-9816-VC
47	Stabilisierung	1 20 33-2325-03-SW
48	Gummiauflage	450x20x6	1	47	36-2325-11-BT
49	Armband Fernbedienung	1		36-2325-05-BT
50	Netzanschlusskabel	1 46 36-9836113-BT
51	Drehzahlsensor	1 52 36-2325-12-BT
52	Sensorhalter	1 8		33-2325-02-Si
53	Innensechskant-Schlüssel	6mm	1		36-9116-14-BT
54	Montage und Bedienungsanleitung	1		36-2325-13-BT

ContentsPage

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Respect!

DÉBALLER ET METTRE EN SERVICE

CONTRÔLE ET MISE EN MARCHE

TRANSPORT ET STOCKAGE

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Gevaar:

Voor gebruik

Lees de gebruik-

saanwijzing!

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Stand technische gegevens: 05.07.2023

Afmetingen ca: [cm]: L 151 x B 57 x H 14

Ruimtevereisten [m²]: 4

Productgewicht ca. [kg]: 25

Belasting max. (Gewicht gebruiker) [kg]: 100

Elektrische data: 220-240V/50-60Hz/750W

EIGENSCHAPPEN

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

http://www.christopeit-sport.com

Tel.: [phone]

Fax: [phone]

[e-mail]

CHRISTOPEIT®

SPORT GERMANY
