Produkttyp	LED-Stroboskop/Blinder/Wash 3-in-1
Marke	Cameo
Modell	THUNDERWASH 600 RGBW (CLTW600RGBW)
Betriebsspannung	100-240 V AC, 50-60 Hz
Stromverbrauch	160 W
LED-Typ	648 SMD RGBW-LEDs mit 0,2 W
Anzahl LEDs	648
Abstrahlwinkel	104°
DMX-Modi	1, 2 (×2), 3 (×2), 4 (×2), 7 (×2) Kanäle
DMX-Anschlüsse	XLR 3-polig männlich (Eingang) / weiblich (Ausgang)
Standalone-Modi	Colour Macro, Sound, User Colour, Fade, Jump, Auto
Erweiterte Einstellungen	Display-Umkehrung, Hintergrundbeleuchtung, Kontrast, DMX-Fail, LED-Kalibrierung, Zurücksetzen
Abmessungen (B × H × T, ohne Bügel)	333 × 197 × 87,6 mm
Gewicht	3,1 kg
Gehäusematerial	Metall, schwarz
Kühlung	Thermoregulierter Lüfter
Sicherung	F3AL / 250 V (5 × 20 mm)
Stromanschlüsse	Power Twist IN und OUT (OUT max. 6 A)
Enthaltenes Zubehör	Netzkabel, doppelter Montagebügel
Sicherheit	Mindestabstand 0,5 m zu brennbaren Materialien; max. Höhe 2000 m; nicht für den Hausgebrauch; nicht in die Lichtquelle schauen

Häufig gestellte Fragen - THUNDERWASH 600 RGBW Cameo

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie MODE, um ins Menü zu gelangen, wählen Sie mit UP/DOWN DMX Address, bestätigen Sie mit ENTER, stellen Sie dann die Adresse mit UP/DOWN ein und bestätigen Sie. Das Hauptdisplay zeigt die Adresse groß an.

Welche DMX-Modi sind verfügbar und wie wählt man sie aus?

Neun DMX-Modi: 1CH, 2CH_1, 2CH_2, 3CH_1, 3CH_2, 4CH_1, 4CH_2, 7CH_1, 7CH_2. Um sie auszuwählen, gehen Sie im Menü zu DMX Mode, wählen Sie den Modus und bestätigen Sie mit ENTER.

Wie verwende ich den Standalone-Modus?

Wählen Sie im Menü Stand Alone. Wählen Sie aus: Colour Macro (vordefinierte Farben), Sound (Musiksteuerung), User Colour (benutzerdefinierte Mischung + Stroboskop), Fade (Überblendung), Jump (Wechsel), Auto (kombiniert). Verwenden Sie UP/DOWN, um die Parameter zu ändern.

Wie konfiguriere ich den Master/Slave-Modus?

Aktivieren Sie am Master-Gerät einen Standalone-Modus. Gehen Sie am Slave-Gerät zu Slave Mode und stellen Sie es auf Ein. Verbinden Sie die Geräte mit einem DMX-Kabel. Das Display des Slaves zeigt « SLAVE » an.

Wie verwendet man die Musiksteuerung?

Wählen Sie Stand Alone > Sound. Das eingebaute Mikrofon nimmt die Musik auf. Stellen Sie die Empfindlichkeit (Sensitivity) mit UP/DOWN von 00 bis 99 ein. Die Farbe wird über Colour Macro gewählt.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schauen Sie niemals direkt in die Lichtquelle. Halten Sie einen Mindestabstand von 0,5 m zu brennbaren Materialien ein. Nicht im Freien oder in tropischer Atmosphäre verwenden. Vor Reinigung oder Gewitter abstecken. Verwenden Sie Sicherungsseile bei der Montage in der Höhe.

Wie pflege und reinige ich das Gerät?

Trennen Sie das Gerät vom Strom. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Für das Innere (Staub) wenden Sie sich an einen Fachmann. Blockieren Sie die Lüftungsschlitze nicht.

Was tun bei fehlendem DMX-Signal?

In Advanced Settings > DMX Fail können Sie Hold (behält den letzten Wert) oder Black (Ausschalten) wählen. Das Hauptdisplay blinkt, wenn im DMX-Modus kein Signal empfangen wird.

Wie kette ich mehrere Projektoren in Reihe (Power Chaining)?

Verwenden Sie die Power-Twist-Anschlüsse: Verbinden Sie den POWER OUT-Ausgang eines Projektors mit dem POWER IN-Eingang des nächsten. Beachten Sie den maximalen Ausgangsstrom von 6 A. Verwenden Sie ein Netzkabel mit einem Querschnitt von mindestens 1,5 mm².

Wie kalibriere ich die Helligkeit der LEDs?

In Advanced Settings > LED Calibration können Sie die Pegel für Rot, Grün, Blau und Weiß einzeln von 000 bis 255 einstellen. Dies wirkt sich auf alle Betriebsmodi aus.

BEDIENUNGSANLEITUNG THUNDERWASH 600 RGBW Cameo

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 15

BEDIENUNG

16-18

AUFSTELLUNG UND MONTAGE 19

DMX TECHNIK 20

TECHNISCHE DATEN 21

HERSTELLERERKLÄRUNGEN

21-22

DMX STEUERUNG 63-66

FRANCAIS

MESURES PRÉVENTIVES 23-24

INTRODUCTION

24

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE 25

MODE D'EMPLOI

26-28

INSTALLATION ET MONTAGE

TECHNOLOGIE DMX

CARACTÉRISTIQUES TECHNIQUES

DÉCLARATIONS DU FABRICANT

PILOTAGE EN MODE DMX

ESPAÑOL

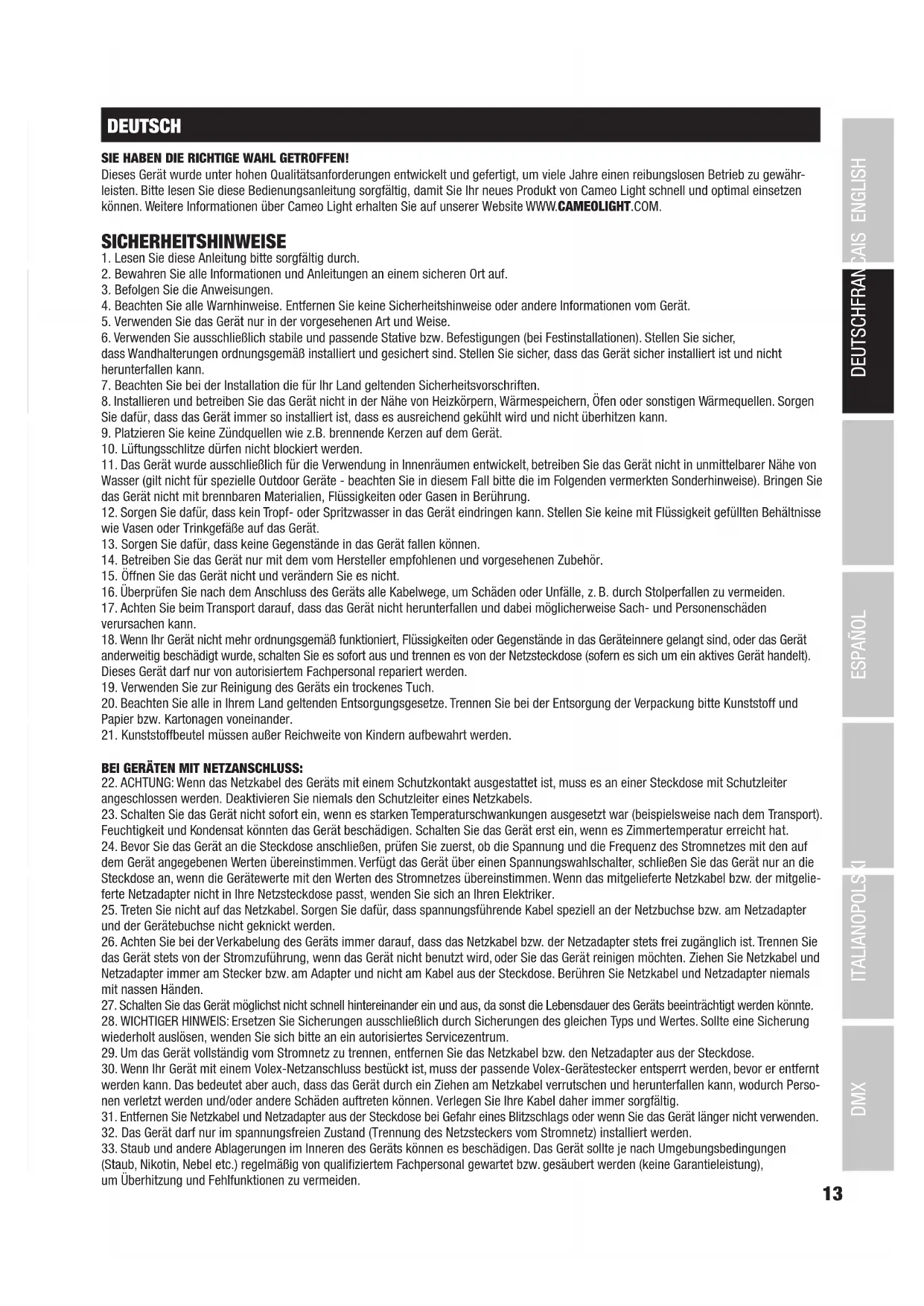

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

Vorsicht! Intensive LED Lichtquelle! Gefahr der Augenschädigung. Nicht in die Lichtquelle blicken.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.
2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskopeffekte eingesetzt werden.

EINFÜHRUNG

THUNDER WASH 600 RGBW

3IN1 STROBE - BLINDER - WASH LIGHT

CLTW600RGBW

STEUERUNGSFUNKTIONEN

1-Kanal, 2-Kanal 1, 2-Kanal 2, 3-Kanal 1, 3-Kanal 2, 4-Kanal 1, 4-Kanal 2, 7-Kanal 1, 7-Kanal 2 DMX-Steuerung

Master / Slave Betrieb

Standalone Funktion

EIGENSCHAFTEN

648 x 0,2W RGBW SMD-LEDs. 9 DMX-Modi. DMX-512 Steuerung. Master / Slave Betrieb. Stand-Alone Funktionen. Musiksteuerung über eingebautes Mikrofon. Stand- bzw. Montagebügel inklusive. Betriebsspannung 100V - 240V AC / 50 - 60Hz. Leistungsaufnahme 160W.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

Blaue Netzeingangsbuchse für die Spannungsversorgung des Geräts. Ein geeignetes Netzkabel befindet sich im Lieferumfang.

2 POWER OUT

Weiße Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

3 FUSE

Sicherungshalter mit Sicherung F3AL / 250V (5 x 20mm). WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

4 DMX IN

Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

5 DMX OUT

Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

6 LC-DISPLAY

Das beleuchtete LC-Display zeigt die aktuell aktivierte Betriebsart an (Hauptanzeige), die Menüpunkte im Auswahl-Menü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten. Erfolgt innerhalb von circa 30 Sekunden keine Eingabe, wechselt die Anzeige im Display automatisch zur Hauptanzeige. Liegt kein Steuersignal am DMX-Eingang an, blinkt im Display die DMX-Adresse im DMX-Betrieb bzw. „SLAVE“ im Slave-Betrieb.

7 BEDIENTASTEN

MODE - Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü. Durch wiederholtes Drücken gelangen Sie jeweils eine Ebene höher in der Menüstruktur bis zur Hauptanzeige.

UP und DOWN - Auswählen der einzelnen Menüpunkte im Auswahl-Menü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs und Ändern des Werts in einem Menüpunkt, wie z.B. die DMX-Adresse.

ENTER - Im Auswahl-Menü und in den Untermenüs gelangen Sie durch Drücken auf ENTER auf die Menü-Ebene, auf der Sie Wert- und Statusänderungen vornehmen können. Wert- bzw. Statusänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.

8 MIC

Mikrofon für die Stand-Alone-Betriebsart Musiksteuerung und Musiksteuerung in der DMX-Betriebsart.

BEDIENUNG

HINWEIS

Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, wird während des Startvorgangs das CAMEO Logo im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert.

DMX-STARTADRESSE EINSTELLEN

Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü (System Settings). Mit Hilfe der Tasten UP und DOWN wählen Sie nun den Menü-Punkt „DMX Address“ aus (dunkel hinterlegt) und bestätigen mit ENTER. Daraufhin wir ein Zahlenfeld angezeigt und Sie können die DMX-Startadresse mit Hilfe der Tasten UP und DOWN wunschgemäß einstellen (Taste gedrückt halten für schnelle Wertänderung, der höchste Wert ist abhängig von der aktivierten DMX-Betriebsart). Bestätigen Sie die Eingabe mit ENTER und drücken die MODE-Taste, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird nach circa 30 Sekunden ohne Eingabe automatisch aktiviert, die DMX-Startadresse wird gut sichtbar in der Mitte des Displays angezeigt und in der unteren Zeile die DMX-Betriebsart.

DMX-BETRIEBSART EINSTELLEN

Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü (System Settings). Mit Hilfe der Tasten UP und DOWN wählen Sie nun den Menü-Punkt „DMX Mode“ aus (dunkel hinterlegt) und bestätigen mit ENTER. Daraufhin wird ein Auswahlfeld angezeigt und Sie können die gewünschte DMX-Betriebsart mit Hilfe der Tasten UP und DOWN auswählen. Bestätigen Sie den Vorgang mit ENTER und drücken die MODE-Taste, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird nach circa 30 Sekunden ohne Eingabe automatisch aktiviert, die DMX-Startadresse wird gut sichtbar in der Mitte des Displays angezeigt und in der unteren Zeile die DMX-Betriebsart. DMX-Steuersignale eines DMX-Controllers werden nur empfangen und verarbeitet, wenn beim Scheinwerfer die Hauptanzeige aktiviert ist.

STAND-ALONE-BETRIEBSART EINSTELLEN

Sechs verschiedene Stand-Alone-Betriebsarten stehen zur Verfügung. Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü (System Settings). Mit Hilfe der Tasten UP und DOWN wählen Sie nun den Menü-Punkt „Stand Alone“ aus (dunkel hinterlegt) und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN die gewünschte Stand-Alone-Betriebsart aus und bestätigen mit ENTER. Entnehmen Sie die Editiermöglichkeiten der einzelnen Stand-Alone-Betriebsarten nachfolgender Tabelle. Verwenden Sie die Tasten UP und DOWN, um den gewünschten Parameter anzuwählen, ENTER, um die Bearbeitung zu ermöglichen, wiederum UP und DOWN, um den entsprechenden Wert zu ändern und ENTER, um zu bestätigen.

Systems Settings

DMX Address 001

DMX Mode 7CH_2

Stand Alone

Slave Mode Off/On

Advanced Settings

System Info

Stand Alone
Colour Macro
Sound	00-99
User Colour
Fade
Jump
Auto

Stand Alone
Colour Macro(Farbmakros)	Red, Amber, Yellow Warm, Yellow, Green, Turquoise, Cyan, Blue, Lavender, Mauve, Magenta, Pink, Warm White, White, Cold White	Red-Cold White
Sound(Musiksteuerung, Farbe = Colour Macro)	Sensitivity = Mikrofonempfindlichkeit 00 -	99
User Colour(individuelle Farbmischung + Stroboskop)	Dimmer 000 - 255
	Strobe (000-010 = keine Funktion, 011-255 = ca. 1Hz - 30Hz)	000 - 255
	Red 000 - 255
	Green 000 - 255
	Blue 000 - 255
	White 000 - 255
Fade(Farbüberblendung)	Speed 000 - 100
	Brightness 000 - 100
Jump(Farbwechsel)	Speed 000 - 100
	Brightness 000 - 100
Auto(Kombination aus Farbüberblendung, Farbwechsel, Stroboskop)	Speed 000 - 100
	Brightness 000 - 100

SLAVE-BETRIEB

Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü (System Settings). Mit Hilfe der Tasten UP und DOWN wählen Sie nun den Menü-Punkt „Slave Mode“ aus (dunkel hinterlegt) und bestätigen mit ENTER, im Statusfeld wird nun „On“ angezeigt. Drücken Sie die MODE-Taste, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird nach circa 30 Sekunden ohne Eingabe automatisch aktiviert und in der Mitte des Displays wird gut sichtbar „SLAVE“ angezeigt. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell und Softwarestand) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine der Stand-Alone-Betriebsarten. Nun folgt die Slave-Einheit der Master-Einheit. Sobald Sie eine der anderen Betriebsarten aktivieren, wird im Slave Mode Statusfeld automatisch „Off“ angezeigt. Das Steuersignal der Master-Einheit wird nur ausgegeben, wenn die Hauptanzeige in der Master-Einheit aktiviert ist, in der Slave-Einheit muss ebenfalls die Hauptanzeige aktiviert sein.

Systems Settings

DMX Address 001

DMX Mode 7CH 2

Stand Alone

Slave Mode Off/On

Advanced Settings

System Info

Operating Mode

SLAVE

ERWEITERTE EINSTELLUNGEN

Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü (System Settings). Mit Hilfe der Tasten UP und DOWN wählen Sie nun den Menü-Punkt „Advanced Settings“ aus (dunkel hinterlegt) und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Bearbeiten folgender Untermenü-Punkte (siehe Tabelle, Auswahl mit UP und DOWN, bestätigen mit ENTER, Status / Wert ändern mit UP und DOWN, bestätigen mit ENTER):

Systems Settings
DMX Address	001
DMX Mode	7CH_2
Stand Alone
Slave Mode	Off/On
Advanced Settings
System Info

Advanced Settings
Display Invert	No/Yes
Display	30s/0n
Display Contrast	0/50/100
DMX Fail	Black/Hold
LED Calibration
Factory Reset

Advanced Settings (Fettdruck = Werkseinstellung)
Display Invert =	Drehung der Display-Anzeige No keine		Drehung	der Display-Anzeige	Zeige
			Yes Drehung der Display-Anzeige um 180°(z.B. bei Kopfüber-Montage)
Display = Display-Beteuchtung On permanent an
			30s Deaktivierung nach ca. 30 Sekunden Inaktivität
Display Contrast	= 3-stufige Kontrasteinstellung 0 schwacher Kontrast
					50 mittler Kontrast
					100 starker Kontrast
DMX Fail	= Betriebszustand bei DMX-Signalunterbrechung		Hold		letzter Befehl wird gehalten
			Black		aktiviert Blackout
LED Calibration	= Betriebsartübergreifende Kalibrierung der Helligkeit von R, G, B und W		Red	000 - 255	Rot kalibrieren
			Green	000 - 255	Grün kalibrieren
			Blue	000 - 255	Blau kalibrieren
			White	000 - 255	Weiß kalibrieren
Factory Reset	= Zurücksetzen auf Werkseinstellungen		No Reset	nicht durchführen
			Yes Reset	durchführen

GERÄTEINFORMATIONEN

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedientasten UP und DOWN wählen Sie nun den Menüpunkt „System Info“ aus (dunkel hinterlegt) und bestätigen mit ENTER.

Systems Settings
DMX Address	001
DMX Mode	7CH_2
Stand Alone
Slave Mode	Off/On
Advanced Settings
System Info

System Info

Version

Temperature

Hours

Daraufhin gelangen Sie in das Untermenü zum Anzeigen der Geräteinformationen. Nutzen Sie wiederum die Tasten UP und DOWN, um den gewünschten Parameter anzuwählen und dann mit ENTER abzurufen bzw. mit UP und DOWN einzustellen.

System Info (Fettdruck = Werkseinstellung)
Version	=	Anzeige der Geräte-Softwareversion	V1.x
Temperature	=	Temperaturanzeige der LED-Einheit	Temperature		xx °C / xx °F
			Unit	°C / °F	Anzeige in Grad Celsius oder Grad Fahrenheit
Hours	=	Betriebsdaueranzeige	xxxxx		Anzeige der Betriebsdauer des Scheinwerfers in Stunden

AUFSTELLUNG UND MONTAGE

Dank des integrierten Doppelbügels kann der Scheinwerfer an einer geeigneten Stelle auf den Bühnenboden etc. gestellt werden. Die Montage an einer Traverse erfolgt ebenfalls mit Hilfe des Doppelbügels und einer geeigneten Traversenklemme (nicht im Lieferumfang enthalten). Sichern Sie das Gerät mit einem geeigneten Sicherungsseil an der fest am Gerätegehäuse montierten Sicherungsöse (A).

Wichtiger Sicherheitshinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

camoo THUNDERWASH 600 RGBW 001 CAMCO CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW CAMCO WASH 600 RGBW

DMX TECHNIK

DMX-512

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.

DMX + DMX - Shield

1 2 3 DMX + DMX - Shield

TECHNISCHE DATEN

Modellbezeichnung: CLTW600RGBW
Produktart: LED Light
Typ: Strobe / Blinder / Wash Light
Farbspektrum: RGBW
LED Anzahl: 648
LED Typ: 0,2W Quad LED
Abstrahlwinkel: 104°
DMX-Eingang: XLR 3-Pol male
DMX-Ausgang: XLR 3-Pol female
DMX Modi: 1-Kanal, 2-Kanal 1, 2-Kanal 2, 3-Kanal 1, 3-Kanal 2, 4-Kanal 1, 4-Kanal 2, 7-Kanal 1, 7-Kanal 2
DMX Funktionen: Master Dimmer, RGBW, Stroboskop, Colour Macros, Colour Jumping, Colour Fading, Musiksteuerung
Standalone Modi: Colour Macros, Musiksteuerung, User Colour + Stroboskop, Colour Fading Mode, Colour Jumping, Auto Mode, Master/Slave Mode
Systemeinstellungen:	Display Invert, Display Backlight, Display Contrast, DMX Fail, LED Calibration, Factory Reset
Bedienelemente:	MODE, ENTER, UP, DOWN
Anzeigeelement:	grafisches LC-Display mit Beleuchtung
Betriebsspannung:	100 - 240 V AC, 50 - 60 Hz
Leistungsaufnahme:	160 W
Stromversorgungsanschluss:	Power Twist IN und OUT (OUT max. 6A)
Sicherung:	F3AL / 250V
Umgebungstemperatur (in Betrieb):	0°C - 40°C
Relative Luftfeuchtigkeit:	< 85%, nicht kondensierend
Gehäusematerial:	Metall
Gehäusefarbe:	schwarz
Gehäusekühlung: temperaturgesteuerter Lüfter
Abmessungen (B x H x T, ohne Bügel):	333 x 197 x 87.6 mm
Gewicht:	3,1 kg
Weitere Eigenschaften:	Netzkabel und Montagebügel inklusive

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC-TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS
