KA3706 - Batterieladegerät KRESS - Kostenlose Bedienungsanleitung

Produkttyp	Akkuladegerät
Marke	Kress
Modell	KA3706
Eingangsspannung	220-240 V ~ 50 Hz
Ausgangsspannung	60 V
Ladestrom	8 A
Nennleistung	580 W
Kompatibler Batterietyp	Li-Ion (Kress-Akkus)
Anzahl gleichzeitig ladbarer Akkus	2
Empfohlene Ladetemperatur	18-24 °C
Überhitzungsschutz	Ja (interner Lüfter)
Ladeanzeige	LED grün (Laden) / rot (Fehler)
Ladezeit (Beispiel 2,0 Ah, 1 Stk.)	Ca. 25 Min.
Ladezeit (Beispiel 4,0 Ah, 2 Stk.)	Ca. 60 Min.
Gewicht	2,8 kg
Schutzklasse	II
Verwendung	Nur für den Innenbereich
Wandhalterung inklusive	Ja
Reinigung	Mit einem trockenen Tuch reinigen
Reparatur	Wenden Sie sich an ein autorisiertes Servicecenter

Häufig gestellte Fragen - KA3706 KRESS

Wie lade ich den Akku mit dem Ladegerät KA3706?

Schließen Sie das Ladegerät an eine geeignete Steckdose an (220-240 V). Stecken Sie einen oder zwei Li-Ion Kress Akkus in die Schächte. Die grüne LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist.

Was bedeutet eine dauerhaft rote LED am Ladegerät?

Eine dauerhaft rote LED zeigt einen defekten Akku an. Versuchen Sie es mit einem anderen Akku. Wenn das Problem bestehen bleibt, könnte das Ladegerät defekt sein und muss von einem autorisierten Servicecenter überprüft werden.

Kann ich zwei Akkus gleichzeitig laden?

Ja, das Ladegerät KA3706 ist dafür ausgelegt, einen oder zwei Akkus gleichzeitig zu laden. Die Ladezeiten variieren je nach Kapazität und Anzahl der Akkus.

Welche Akkutypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist nur mit Li-Ion Akkus der Marke Kress kompatibel. Verwenden Sie keine anderen Akkus, da dies gefährlich sein könnte.

Warum dauert das Laden länger als erwartet?

Die Ladezeit kann durch die Umgebungstemperatur (außerhalb von 18-24 °C), einen teilentladenen Akku oder eine höhere Kapazität beeinflusst werden. Stellen Sie sicher, dass die Umgebung geeignet ist.

Was tun, wenn die rote LED blinkt?

Ein rotes Blinken zeigt eine thermische Abschaltung an: Der Akku ist zu heiß (>60°C) oder zu kalt (<0°C). Lassen Sie den Akku abkühlen oder erwärmen, dann wird der Ladevorgang automatisch fortgesetzt.

Kann ich den Akku nach dem Laden am Ladegerät lassen?

Ja, das Ladegerät hält einen Erhaltungsladestrom aufrecht, es wird jedoch empfohlen, den Akku nach vollständiger Ladung zu entnehmen, um seine Lebensdauer zu verlängern.

Wie installiere ich die Wandhalterung des Ladegeräts?

Befestigen Sie die Halterung fest an der Wand mit Schrauben (nicht im Lieferumfang) und stellen Sie sicher, dass sie das Gewicht des Ladegeräts und des Akkus tragen kann. Setzen Sie die Akkus vorsichtig ein und entfernen Sie sie.

Kann das Ladegerät im Freien verwendet werden?

Nein, das Ladegerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen, Wasser oder Feuchtigkeit aus.

Wie pflege ich das Ladegerät?

Ziehen Sie immer den Stecker des Ladegeräts vor der Reinigung. Verwenden Sie ein trockenes Tuch. Verwenden Sie niemals Wasser oder Chemikalien. Bewahren Sie es an einem trockenen und frostfreien Ort auf.

BEDIENUNGSANLEITUNG KA3706 KRESS

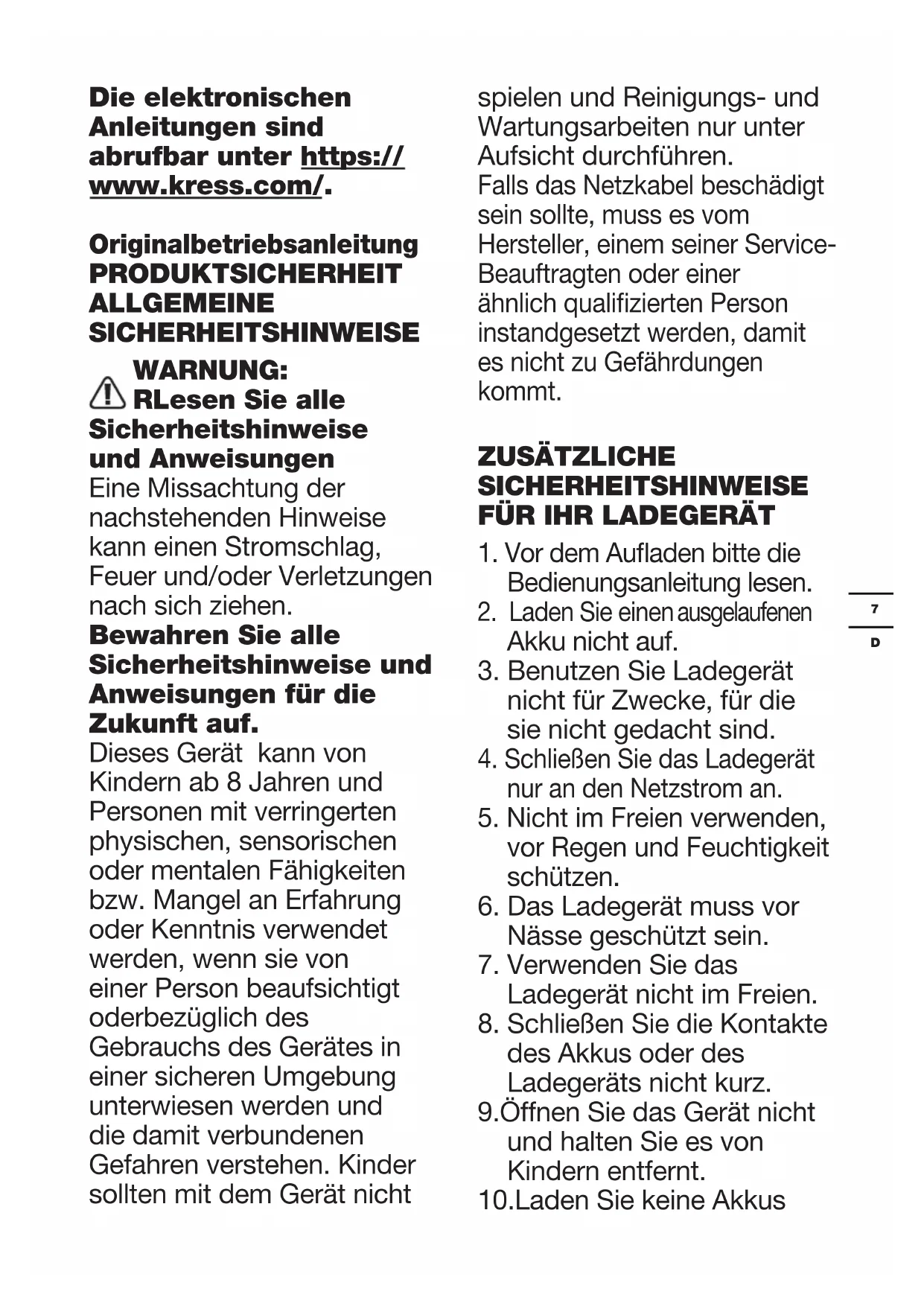

Die elektronischen Anleitungen sind abrufbar unter https://www.kress.com/.

Originalbetriebsanleitung PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE

WARNING: ⚠️ RLesen Sie alle Sicherheitshinweise und Anweisungen

Eine Missachtung der nachstehenden Hinweise kann einen Stromschlag, Feuer und/oder Verletzungen nach sich ziehen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung oder Kenntnis verwendet werden, wenn sie von einer Person beaufsichtigt oderbezüglich des

Gebrauchs des Gerätes in einer sicheren Umgebung unterwiesen werden und die damit verbundenen Gefahren verstehen. Kinder sollten mit dem Gerät nicht spielen und Reinigungs- und Wartungsarbeiten nur unter Aufsicht durchführen. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHR LADEGERÄT

1. Vor dem Aufladen bitte die Bedienungsanleitung lesen.
2. Laden Sie einen ausgelaufenen Akku nicht auf.
3. Benutzen Sie Ladegerät nicht für Zwecke, für die sie nicht gedacht sind.
4. Schließen Sie das Ladegerät nur an den Netzstrom an.
5. Nicht im Freien verwenden, vor Regen und Feuchtigkeit schützen.
6. Das Ladegerät muss vor Nässe geschützt sein.
7. Verwenden Sie das Ladegerät nicht im Freien.
8. Schließen Sie die Kontakte des Akkus oder des Ladegeräts nicht kurz.
9. Öffnen Sie das Gerät nicht und halten Sie es von Kindern entfernt.
10. Laden Sie keine Akkus

anderer Hersteller.

1. Vergewissern Sie sich, dass die Verbindung zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände behindert wird.
2. Halten Sie die Öffnungen im Ladegerät frei von fremden Objekten und schützen Sie sie vor Verschmutzung und Nässe. Bewaren Sie das Gerät trocken und frostfrei auf.
3. Achten Sie darauf, dass das Laden von Akkus an einem gut gelüfteten Ort und nicht in der Nähe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden. Sorgen Sie dafür, dass Akkus und Ladegerät beim Aufladen nicht unbeaufsichtigt sind.
4. Laden Sie keine nicht-aufladbaren Akkus auf, da diese überhitzen und aufbrechen können.
5. Eine längere Lebenszeit und eine bessere Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18°C und 24°C aufgeladen wird. Laden Sie den Akku nicht bei Lufttemperaturen

unter 0°C oder über 40°C. Achten Sie darauf, um eine starke Beschädigung des Akkus zu vermeiden.

1. Laden Sie nur Akkupacks der von Kress empfohlenen Modelle.

SYMBOLE

	Bedienungsanleitung lesen
	Warnung
	Nicht im Freien verwenden
T 10A	Sicherung
	Schutzisolation
	Positiver Anschluss
	Negativer Anschluss
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KOMPONENTEN

1. AKKU *

2. LADEGERÄT

3. AKKUANZEIGE

4. WANDHALTERUNG

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr

Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

TECHNISCHE DATEN

Nennspannung 220-240 V~50 Hz
Ladegerät-Ausgang 60V	---
Ladestrom 8 A
Nennleistung 580 W
Akku Li-Ion
Ladezeit (Ca.)
Akku-Pack 2.0 Ah (1pc) Ca. 25 mins
2.0 Ah (2pcs) Ca. 30mins
2.5 Ah (1pc) Ca. 30 mins
2.5 Ah (2pcs) Ca. 40 mins
4.0Ah (1pc) Ca. 30 mins
4.0 Ah (2pcs) Ca. 60 mins
5.0Ah (1pc) Ca. 40 mins
5.0 Ah (2pcs) Ca. 75 mins
8.0Ah (1pc) Ca. 60 mins
8.0 Ah (2pcs) Ca. 120 mins
Schutzisolation	☐/II
Gewicht 2.8 kg

Für die technischen Daten des Typs, die Anzahl der Zellen und die Nennleistung der Akkus, die aufgeladen werden können, prüfen Sie bitte das Typenschild auf dem von Kress mitgelieferten Akku-Pack.

LADEVORGANG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

Sie können das Handbuch auch auf andere Weise erhalten, z. B. durch Rücksprache mit der Kundendienstabteilung.

LADEHINWEISE

1. LADEN DES AKKUS

Das Ladegerät ist so konzipiert, dass ein oder zwei Akkupacks gleichzeitig geladen werden können.

WARNUNG: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.

2. VOR VERWENDUNG IHRES AKKUWERKZEUGS

Ihr Akku ist teilweise geladen und muss vor dem ersten Gebrauch vollständig aufgeladen werden.

3. WIEDERAUFLADEN DER AKKUS LADEN DES AKKUS

1) Stecken Sie das Ladegerät in eine geeignete Steckdose.
2) Platzieren Sie eine oder zwei Batterien im Ladegerät. Normalerweise wird die jeweilige Ladekontrollleuchte (3) grün blinken und signalisieren, dass der Akku geladen wird.

WARNUNG: Falls die Ladekapazität aufgrund langer Benutzung oder direkter

Sonneneinstrahlung oder Hitze zur Neige geht, Lassen Sie den Akku vor dem Wiederaufladen ausreichend abkühlen, damit die volle Ladung erreicht werden kann.

LADE-ANZEIGEN

Dieses Ladegerät ist ein "intelligentes Ladegerät", das Ihnen Informationen über den Ladezustand Ihrer Batterie liefern soll. Anzeigeleuchten in der unten angegebenen Tabelle zeigen den Ladestatus an.Wenn Sie eine defekte Batterieanzeigeleuchte erhalten (rote Leuchte), legen Sie eine neue Batterie ein, um festzustellen, ob das Ladegerät in Ordnung ist.Wenn die neue Batterie richtig lädt, so ist das alte Batteriepack defekt und sollte an ein Service- oder Recycling-Center zurückgegeben werden. Wenn das neue Batteriepack das gleiche Problem wie das ursprüngliche Batteriepack aufweist, lassen Sie das Ladegerät in einem autorisierten Service-Center überprüfen.

Licht	An/blinkt	Status
Grün an		Ladevorgang abgeschlossen
Grün blinkt		Lädt
Rot an		defekter Akku
Rot blinkt		Akku-ÜbertemperaturschutzDie Temperatur des Akkupacks liegt unter 0°C oder über 60°C.

DEFEKTER BATTERIEPACKS

Dieses Ladegerät entdeckt defekter Batteriepacks. Wenn ein defekter Batteriepack in das Ladegerät eingelegt wird, versucht das Ladegerät dieses zu reparieren. Dieser Vorgang dauert etwa 30 Minuten (das Licht ist grün blinkt). Nach dem Abschluss der Reparatur beginnt automatisch der Ladevorgang bis zur höchstmöglichen Kapazität (das Licht ist grün blinkt). Wenn die LED dauerhaft rot leuchtet, ist das Akkupack nicht mehr gebrauchsfähig.

HINWEIS: Reparierte Batteriepacks können immer noch benutzt werden, sind aber nicht so leistungsstark wie neue Batteriepacks.

AKKU-ÜBERTEMPERATURSCHUTZ

Dieses Ladegerät verfügt über eine Batterie-Temperaturschutzfunktion. Wenn das Ladegerät feststellt, dass das Akkupack zu heiß ist (die Lampe leuchtet rot und blinkt), kühlt sein interner Lüfter den Akku schnell auf die richtige Temperatur ab. Wenn das Ladegerät feststellt, dass das Akkupack zu kalt ist (die Leuchte leuchtet rot und blinkt), aktiviert es automatisch die Schutzschaltung und unterbricht den Ladevorgang, bis der Akkupack die richtige Temperatur erreicht hat, woraufhin der Ladevorgang automatisch beginnt (die Leuchte leuchtet grün und blinkt). Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

DAS BATTERIEPACK IM LADEGERÄT LASSEN

Bleibt ein voll aufgeladenes Batteriepack im Ladegerät, bleibt das Licht grün. Das Akkupack wird weiterhin mit einer Pufferladung aufgeladen.

Hinweis: es wird empfohlen, den Akku nach dem vollständigen Aufladen aus dem Ladegerät zu nehmen und ihn nicht über einen längeren Zeitraum im Ladegerät zu lagern.

WANDHALTERUNG

Das Ladegerät ist mit einer Wandhalterung zur bequemen Aufbewahrung ausgestattet. Befestigen Sie die Halterung mit Schrauben(nicht mitgeliefert) so fest an der Wand, dass sie das kombinierte Gewicht des Ladegeräts und des Akkupacks tragen kann (siehe Abb. A).

WARNUNG: Seien Sie vorsichtig beim Einlegen und Herausziehen der Akkus nem hängenden Ladegerät.

WICHTIGE HINWEISE ZUM AUFLADEN:

1. Laden Sie eine neue Batterie oder eine Batterie, die längere Zeit gelagert wurde vor Gebrauch auf. Wenn Sie die Batterie für lange Zeit lagern wollen, laden Sie die Batterie vollständig auf, um eine maximale Lebensdauer der Batterie sicher zu stellen.
2. Eine längere Lebensdauer und bessere Leistung kann erreicht werden, wenn das Batteriepack bei 18-24°C Raumtemperatur aufgeladen wird. Laden Sie das Batteriepack nicht bei einer Lufttemperatur von weniger als +0°C oder von mehr als 40°C auf. Dies ist wichtig, da dadurch schwerer Schaden am Batteriepack vermieden werden kann.
3. Frieren Sie Ihr Aufladegerät nicht ein und bringen Sie es nicht in Kontakt mit Wasser oder anderen Flüssigkeiten.
4. Wenn das Batteriepack nicht ausreichend Strom für Fälle liefert, die vorher problemlos funktionierten, laden Sie Ihre Batterie auf. Benutzen Sie sie unter diesen Umständen nicht weiter. Sie können ein teilweise verbrauchtes Batteriepack, ohne nachteilige Auswirkungen auf das Batteriepack, jederzeit verwenden.
5. Während des Ladevorgangs ist es normal, dass sich das Ladegerät und der Akkupack leicht warm anfühlen können.
6. Wenn das Batteriepack nicht richtig aufgeladen wird:

a. Überprüfen Sie den Strom an der Steckdose, indem Sie das Ladegerät an eine andere Steckdose anschließen.
b. Schließen Sie das Ladegerät an und trennen Sie es von der Steckdose, um zu prüfen ob es in Ordnung ist.
c. Überprüfen Sie, ob die Batterie defekt ist.
d. Schließen Sie das Ladegerät an einem Ort an, an dem die Umgebungstemperatur etwa 18 - 24°C beträgt.
e. Wenn das Ladeproblem anhält, bringen Sie das Gerät, das Batteriepack und das Ladegerät zu einem befugten Service-Center.
f. Unter bestimmten Bedingungen, wenn das Ladegerät an eine Steckdose angeschlossen ist, können die Ladekontakte des Ladegeräts durch Fremdmaterial abgetragen werden. Leitendes Fremdmaterial wie metallische Teile müssen von den Öffnungen des Ladegeräts ferngehalten werden. Trennen Sie immer das Ladegerät von der Steckdose, wenn kein Batteriepack im Ladegerät ist oder vor der Reinigung.

PROBLEMLÖSUNG

DER AKKU LÄSST SICH NICHT IN DAS LADEGERÄT EINSETZEN

a) Prüfen Sie, ob das Ladegerät und das Batteriepack füreinander geeignet sind.
b) Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie die Batterie herum, so dass sie eingesetzt werden kann, die Kontrollleuchte sollte grün aufleuchten und blinken, wenn der Akku geladen wird.

GRÜNDE FÜR UNTERSCHIEDLICHE LADEDAUER

Die Ladedauer hängt von mehreren Faktoren ab. Unterschiedlich lange Ladevorgänge sind kein Hinweis auf einen Defekt.

a) Ist das Akkupack nur teilentladen, kann es in weniger als der vorgesehenen Nennzeit aufgeladen werden.
b) Wenn das Akkupack und die Umgebungstemperatur sehr kalt/heiß sind, kann das Wiederaufladen länger dauern. Bitte suchen Sie eine angemessene Umgebung mit der korrekten Lufttemperatur, um den Ladevorgang zu starten.
c) Akkus mit einer höheren Amperestundenzahl benötigen eine längere Ladezeit.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell, Reparatur oder Wartungstätigkeiten ausführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Nutzen Sie niemals Wasser oder chemische Reinigungsmittel zum Säubern des Ladegeräts. Wischen Sie es mit einem trockenen Tuch. Bewaren Sie Ihr Ladegerät stets trocken auf. Falls das Netzkabel beschädigt sein sollte, muss

es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer

Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Erklären im Namen von Positec, dass das Produkt

Beschreibung

Kress Ladegerät

Typ

KA3706

Den Bestimmungen der folgenden Richtlinien entspricht

2014/35/EU

2014/30/EU

2011/65/EU&(EU)2015/863

Werte nach

EN 60335-1

EN IEC 60335-2-29

EN 62233

EN IEC 55014-1

EN IEC 55014-2

EN IEC 61000-3-2

EN 61000-3-3

EN IEC 63000

2024/1/22

Allen Ding

Stellvertretender Chefingenieur, Prüfung und

Zertifizierung

Positec Technology (China) Co., Ltd.
