KA3706 - Cargador de batería KRESS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de baterías
Marca	Kress
Modelo	KA3706
Tensión de entrada	220-240 V ~ 50 Hz
Tensión de salida	60 V
Corriente de carga	8 A
Potencia nominal	580 W
Tipo de batería compatible	Li-Ion (packs Kress)
Número de baterías recargables simultáneamente	2
Temperatura de carga recomendada	18-24 °C
Protección térmica	Sí (ventilador interno)
Indicador de carga	LED verde (carga) / rojo (fallo)
Tiempo de carga (ejemplo 2.0 Ah, 1 ud)	Aprox. 25 min
Tiempo de carga (ejemplo 4.0 Ah, 2 uds)	Aprox. 60 min
Peso	2,8 kg
Clase de protección	II
Uso	Solo interior
Soporte mural incluido	Sí
Mantenimiento	Limpiar con un paño seco
Reparabilidad	Contactar a un centro de servicio autorizado

Preguntas frecuentes - KA3706 KRESS

¿Cómo cargar la batería con el cargador KA3706?

Conecte el cargador a un enchufe adecuado (220-240 V). Inserte una o dos baterías Li-Ion Kress en los compartimentos. El LED verde parpadea durante la carga y luego permanece fijo cuando la batería está completamente cargada.

¿Qué significa un LED rojo fijo en el cargador?

Un LED rojo fijo indica una batería defectuosa. Pruebe con otra batería. Si el problema persiste, el cargador puede estar defectuoso y debe ser revisado por un centro de servicio autorizado.

¿Puedo cargar dos baterías al mismo tiempo?

Sí, el cargador KA3706 está diseñado para cargar una o dos baterías simultáneamente. Los tiempos de carga varían según la capacidad y el número de baterías.

¿Qué tipos de baterías puedo cargar con este cargador?

Este cargador es compatible solo con baterías Li-Ion de la marca Kress. No use otras baterías, podría ser peligroso.

¿Por qué la carga tarda más de lo previsto?

El tiempo de carga puede verse afectado por la temperatura ambiente (fuera del rango 18-24 °C), una batería parcialmente descargada o una capacidad más alta. Asegúrese de que el entorno sea adecuado.

¿Qué hacer si el LED rojo parpadea?

Un parpadeo rojo indica protección térmica: la batería está demasiado caliente (>60°C) o demasiado fría (<0°C). Deje que la batería se enfríe o se caliente, luego la carga se reanudará automáticamente.

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador mantiene una corriente de mantenimiento, pero se recomienda retirar la batería después de la carga completa para prolongar su vida útil.

¿Cómo instalar el soporte mural del cargador?

Fije firmemente el soporte a la pared con tornillos (no incluidos) asegurándose de que soporte el peso del cargador y la batería. Inserte y retire las baterías con cuidado.

¿Se puede usar el cargador en exteriores?

No, el cargador está diseñado solo para uso interior. No lo exponga a la lluvia, agua o humedad.

¿Cómo mantener el cargador?

Desconecte siempre el cargador antes de limpiarlo. Use un paño seco. Nunca use agua ni productos químicos. Guárdelo en un lugar seco y sin heladas.

MANUAL DE USUARIO KA3706 KRESS

Los usuarios pueden consultar las instrucciones electrónicas en https://www.kress.com/.

Manual original SEGURIDAD DE LOS PRODUCTOS INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: Lea ! todos los consejos e instrucciones de seguridad. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.

Conserve todas las advertencias e instrucciones para futuras consultas.

Este dispositivo puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento si se les ha proporcionado supervisión o instrucción con referencia al uso de este dispositivo de manera segura y que entiendan los riesgos involucrados.

Los niños no deben jugar con este aparato. La limpieza

y mantenimiento de uso no deben ser llevados a cabo por niños sin supervisión de un adulto.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su service autorizado o personas calificadas, a fin de evitar riesgos.

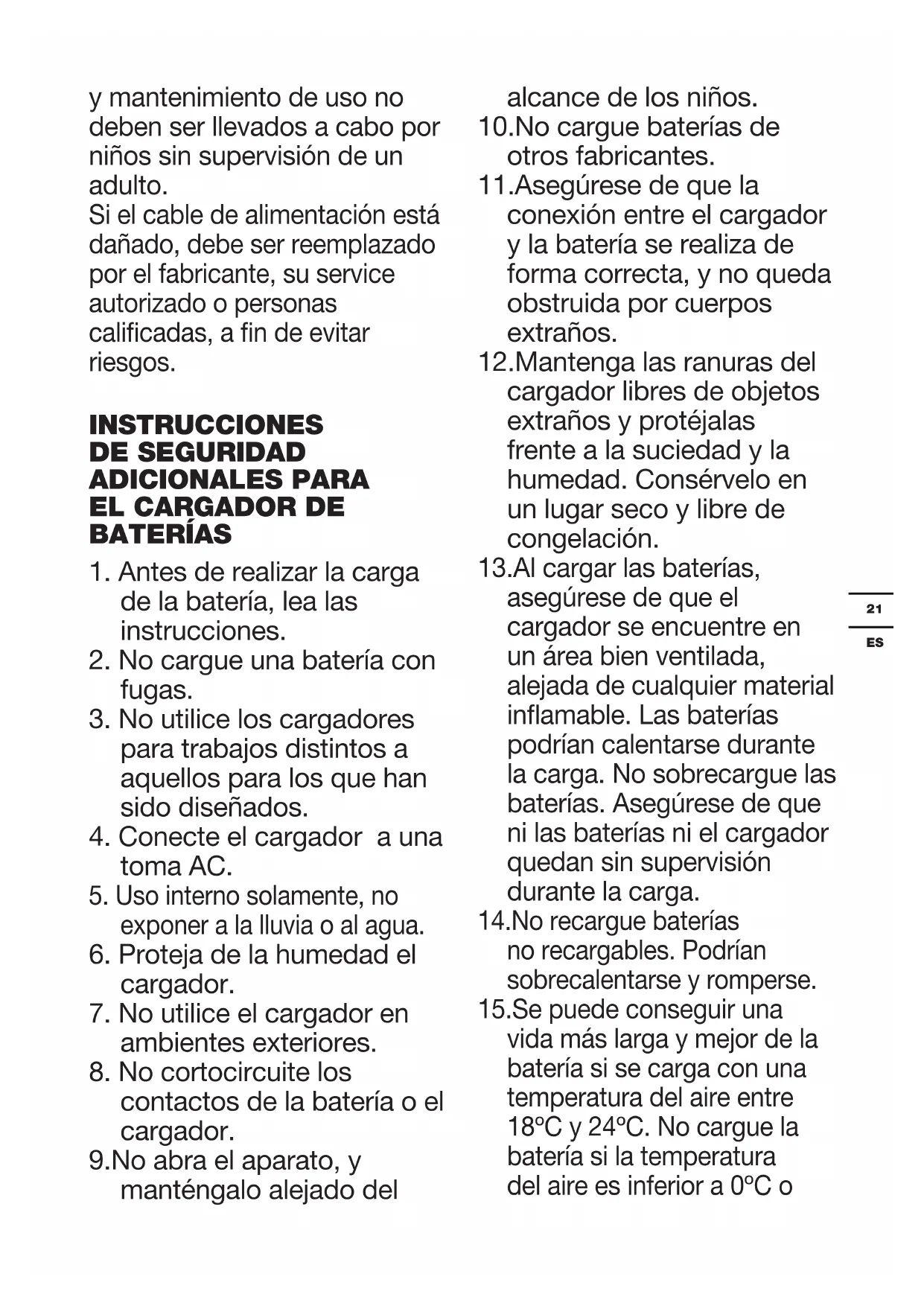

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA EL CARGADOR DE BATERÍAS

1. Antes de realizar la carga de la batería, lea las instrucciones.
2. No cargue una batería con fugas.
3. No utilice los cargadores para trabajos distintos a aquellos para los que han sido diseñados.
4. Conecte el cargador a una toma AC.
5. Uso interno solamente, no exponer a la lluvia o al agua.
6. Proteja de la humedad el cargador.
7. No utilice el cargador en ambientes exteriores.
8. No cortocircuite los contactos de la batería o el cargador.
9. No abra el aparato, y manténgalo alejado del

alcance de los niños.

1. No cargue baterías de otros fabricantes.
2. Asegúrese de que la conexión entre el cargador y la batería se realiza de forma correcta, y no queda obstruida por cuerpos extraños.
3. Mantenga las ranuras del cargador libres de objetos extraños y protéjalas frente a la suciedad y la humedad. Consérvelo en un lugar seco y libre de congelación.
4. Al cargar las baterías, asegúrese de que el cargador se encuentre en un área bien ventilada, alejada de cualquier material inflamable. Las baterías podrían calentarse durante la carga. No sobrecargue las baterías. Asegúrese de que ni las baterías ni el cargador quedan sin supervisión durante la carga.
5. No recargue baterías no recargables. Podrían sobrecalentarse y romperse.
   15.Se puede conseguir una vida más larga y mejor de la batería si se carga con una temperatura del aire entre 18°C y 24°C. No cargue la batería si la temperatura del aire es inferior a 0°C o

superior a 40°C. Esto es importante, ya que puede evitar daños serios en la batería.

1. Cargar únicamente los paquetes de baterías recomendados por Kress.

SÍMBOLOS

	Leer el manual
	Advertencia
	Uso interno solamente
T 10A	Fusible
	Clase de protección
	Terminal positivo
	Terminal negativo
	Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas.Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

ELEMENTOS DEL APARATO

1. BATERÍA *

2. CARGADOR

3. LUZ INDICADORA DE CARGA COMPLETA

4. SOPORTE DE MONTAJE EN PARED

*Los accesorios ilustrados o descritos pueden

no corresponder al material suministrado de serie con el aparato.

Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del establecimiento también puede ayudar y aconsejar.

DATOS TÉCNICOS

Tensión nominal 220-240 V~50 Hz
Salida del cargador 60V	---
Intensidad de carga 8 A
Potencia nominal 580 W
Batería Li-Ion
Tiempo de carga (aprox.)
Batería: 2.0 Ah(1pc) aprox. 25mins
2.0 Ah(2pcs) aprox. 30mins
2.5 Ah(1pc) aprox. 30 mins
2.5 Ah(2pcs)	aprox. 40 mins
4.0Ah (1pc)	aprox. 30 mins
4.0 Ah(2pcs)	aprox. 60 mins
5.0Ah (1pc)	aprox. 40 mins
5.0 Ah(2pcs)	aprox. 75 mins
8.0Ah (1pc)	aprox. 60 mins
8.0 Ah(2pcs)	aprox. 120 mins
Doble aislamiento	☐/II
Peso	2.8 kg

Para los datos técnicos de cada tipo, el número de células y la capacidad de las baterías que pueden ser cargadas, consulte el nombre de placa de la batería proporcionada por Kress.

NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

El manual se puede obtener de otras maneras, como consultando al departamento de posventa.

INSTRUCCIONES DE CARGA

1. CARGA DE SU BATERÍA

El cargador está diseñado para cargar una o dos baterías al mismo tiempo.

ADVERTENCIA: El cargador y la batería han sido específicamente diseñados para funcionar juntos, de modo que procure no utilizar ningún otro dispositivo. Nunca inserte o permita que contacten objetos metálicos en las conexiones del cargador y la batería, ya que podrían ocasionar averías y riesgos eléctricos.

2. ANTES DE UTILIZAR SU HERRAMIENTA A BATERÍA

Su grupo de baterías está parcialmente cargado y tiene que ser cargado completamente antes del primer uso.

3. CÓMO CARGAR SU PACK DE BATERÍA PROCEDIMIENTO DE CARGA

1) Conecte el cargador al tomacorriente
2) Introduzca una o dos baterías en el cargador. En condiciones normales, el indicador de carga (3) correspondiente parpadeará en color verde para indicar que se está cargando la batería.

ADVERTENCIA : Si se agota la carga de la batería debido al uso continuado o la exposición a la luz solar directa o el calor, deje tiempo suficiente para que la batería se enfríe antes de cargarla de nuevo para que se cargue al máxim.

INDICADOR DE CARGA

Este cargador es un “cargador inteligente” que está diseñado para proporcionarle información sobre el estado de la carga de la batería. Las luces indicadoras en la siguiente tabla muestran el estado de carga. Si recibe una luz de indicación defectuosa (rojo encendido), inserte una batería nueva para determinar si el cargador está correcto. Si la batería nueva se carga correctamente, la batería original será defectuosa y deberá ser desechada a un Servicio Oficial o en un Punto de Residuos o Reciclado. Si la nueva batería muestra el mismo problema que la batería original, solicite a un Servicio Técnico Oficial su comprobación.

Luz	Continuidad / intermitente	Estado de la carga
Verde continuo		Carga completa
Verde intermitente		En carga
Rojo continuo		Batería defectuosa
Rojo intermitente		Protección térmica de la bateríaLa temperatura de la batería es inferior a 0°C o superior a 60°C.

BATERÍAS DEFECTUOSA

Este cargador detectará una batería defectuosa o gastada. Si inserta una batería con poca carga en el cargador, éste intentará analizarla y reactivarla. Este proceso se prolongará durante 30 minutos (el Luz será de color verde y parpadeará). Una vez finalizado su análisis y reactivación, comenzará automáticamente la carga de la batería hasta su capacidad máxima posible (el Luz es de color verde y parpadeará). Si el indicador se ilumina en color rojo, significa que la batería está totalmente descargada.

NOTA: Las baterías reactivadas aún podrán ser utilizadas, pero su rendimiento será inferior que el de una batería nueva.

PROTECCIÓN TÉRMICA DE LA BATERÍA

Este cargador tiene función de protección por temperatura de batería. Cuando el cargador detecta un grupo de baterías que está demasiado caliente (la luz estará roja y destellará), su ventilador interno enfría rápidamente la batería hasta la temperatura correcta. Cuando el cargador detecta un grupo de baterías demasiado frío (la luz estará roja y destellando), activa automáticamente el circuito de protección, y suspende la carga hasta que el grupo de baterías haya alcanzado la temperatura correcta. El proceso de carga empezará entonces automáticamente (la luz estará verde y destellando). Esta función asegura un vida máxima de la batería.

DEJAR LAS BATERÍAS EN EL CARGADOR

Si se deja una de batería totalmente cargada en el cargador, El Luz permanecerá en verde. La batería se continuará cargando con una corriente de mantenimiento.

NOTA: se recomienda sacar la batería del cargador cuando esté completamente cargada y no guardar la batería en el dispositivo de carga durante mucho tiempo.

SOPORTE DE MONTAJE EN PARED

El cargador está equipado con el soporte de montaje en pared para un cómo almacenamiento. Fijar el soporte sobre la pared apretando suficientemente los tornillos (no incluido) para asegurar que pueda sostener el peso combinado del cargador y la batería. (Ver la Fig. A).

ADVERTENCIA: Hay que tener cuando al insertar y extraer las baterías del cargador colgante.

CONSEJOS DE CARGA IMPORTANTES:

1. En el caso de una batería nueva o una batería almacenada durante algún tiempo, vuelva a cargar la batería antes de su uso. Si desea almacenar la batería durante un periodo largo de tiempo, cárguela completamente antes de guardarla. Esto le asegurará la máxima vida útil a su batería..

2. Puede maximizar la vida y el rendimiento de la batería si la carga a una temperatura ambiente entre 65°F y 75°F (18°C-24°C). No cargue las baterías a una temperatura inferior a +32°F (+0°C) o superior a 104°F (40°C) Este parámetro es

importante y evitará que se produzcan daños serios en la batería.

1. No congele el cargador ni lo sumerja en agua o cualquier otro líquido.
2. Si la batería no produce energía suficiente para realizar trabajos que realizaba anteriormente, vuelva a cargarla. No continúe utilizándola en estas condiciones. Puede cargar una batería parcialmente cargada siempre que lo desee sin que existan efectos adversos sobre la misma.
3. Cuando se cargue es normal que el cargador y el paquete de baterías se calienten un poco al tacto.
4. Si la batería no se carga correctamente:

a. Compruebe la corriente y la toma eléctrica conectando otro dispositivo.
b. Enchufe y desenchufe el cargador para comprobar que funciona correctamente
c. Compruebe si la batería ha resultado dañada.
d. Lleve el cargador y la batería a otro emplazamiento en el que la temperatura ambiente sea de aproximadamente de 65°F - 75°F (18-24°C).
e. Si persiste el problema de carga, lleve la herramienta, la batería y el cargador a un Servicio Oficial autorizado.
f. Bajo ciertas condiciones, si el cargador está conectado a la red eléctrica, sus polos de conexión podrían entrar en contacto con algún material exterior, produciendo algún tipo de cortocircuito. Debe mantener alejados todos aquellos materiales de naturaleza conductora, como las partículas metálicas. Desenchufe siempre el cargador de la red eléctrica si no hay ninguna batería en carga y también antes de limpiarlo.

SOLUCIÓN DE PROBLEMAS

NO PUEDO INSTALAR LA BATERÍA DENTRO DEL CARGADOR CORRESPONDIENTE. POR QUÉ?

a) Compruebe si el cargador y la batería han sido diseñados específicamente para funcionar en conjunto.
b) La batería se inserta en el cargador en una sola dirección. Gire la batería hasta que pueda ser insertada en la ranura. El indicador verde debe encenderse y parpadeará mientras la batería se está cargando.

RAZONES DE LOS DISTINTOS TIEMPOS DE CARGA.

El tiempo de carga puede ser afectado por varias razones que no implican defectos en su producto.

a) Si la batería está parcialmente descargada, puede recargarse en menos de tiempo de carga nominal.
b) Si la temperatura de la batería y la temperatura ambiente son muy altas o muy bajas, la recarga podría durar más tiempo. Antes de iniciar la carga, debe buscarse un entorno adecuado con una temperatura ambiente adecuada.
c) Las baterías de más valoración Amperios Hora necesitan más tiempo de carga.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su service autorizado o personas calificadas, a fin de evitar riesgos.

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

DECLARACIÓN DE CONFORMIDAD

Los que reciben,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

En nombre de Positec declaran que el producto

Descripción Kress Cargador

Modelo KA3706

Cumple con las siguientes Directivas:

2014/35/EU, 2014/30/EU

2011/65/EU&(EU)2015/863

Normativas conformes a

EN 60335-1, EN IEC 60335-2-29

EN 62233, EN IEC 55014-1

EN IEC 55014-2, EN IEC 61000-3-2

EN 61000-3-3, EN IEC 63000

A#

CE

2024/1/22

Allen Ding

Ingeniero Jefe Adjunto. Pruebas y Certificación Positec Technology (China) Co., Ltd.
