KA3706 - Caricabatterie KRESS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Kress
Modello	KA3706
Tensione di ingresso	220-240 V ~ 50 Hz
Tensione di uscita	60 V
Corrente di carica	8 A
Potenza nominale	580 W
Tipo di batteria compatibile	Li-Ion (pacchi Kress)
Numero di batterie ricaricabili contemporaneamente	2
Temperatura di carica raccomandata	18-24 °C
Protezione termica	Sì (ventilatore interno)
Indicatore di carica	LED verde (carica) / rosso (guasto)
Tempo di carica (esempio 2.0 Ah, 1 pezzo)	Circa 25 min
Tempo di carica (esempio 4.0 Ah, 2 pezzi)	Circa 60 min
Peso	2,8 kg
Classe di protezione	II
Utilizzo	Solo per interni
Supporto a parete incluso	Sì
Manutenzione	Pulire con un panno asciutto
Riparabilità	Contattare un centro di assistenza autorizzato

Domande frequenti - KA3706 KRESS

Come caricare la batteria con il caricabatterie KA3706?

Collegare il caricabatterie a una presa adatta (220-240 V). Inserire una o due batterie Li-Ion Kress negli alloggiamenti. La spia verde lampeggia durante la carica, poi rimane fissa quando la batteria è completamente carica.

Cosa significa una spia rossa fissa sul caricabatterie?

Una spia rossa fissa indica una batteria difettosa. Provare con un'altra batteria. Se il problema persiste, il caricabatterie potrebbe essere difettoso e deve essere controllato da un centro di assistenza autorizzato.

Posso caricare due batterie contemporaneamente?

Sì, il caricabatterie KA3706 è progettato per caricare una o due batterie contemporaneamente. I tempi di carica variano in base alla capacità e al numero di batterie.

Quali tipi di batterie posso caricare con questo caricabatterie?

Questo caricabatterie è compatibile solo con batterie Li-Ion del marchio Kress. Non utilizzare altre batterie, potrebbe essere pericoloso.

Perché la carica richiede più tempo del previsto?

Il tempo di carica può essere influenzato dalla temperatura ambiente (fuori dall'intervallo 18-24 °C), da una batteria parzialmente scarica o da una capacità maggiore. Assicurarsi che l'ambiente sia adatto.

Cosa fare se la spia rossa lampeggia?

Un lampeggio rosso indica una protezione termica: la batteria è troppo calda (>60°C) o troppo fredda (<0°C). Lasciare raffreddare o riscaldare la batteria, quindi la ricarica riprenderà automaticamente.

Posso lasciare la batteria sul caricabatterie dopo la carica?

Sì, il caricabatterie mantiene una corrente di mantenimento, ma si consiglia di rimuovere la batteria dopo la carica completa per prolungarne la durata.

Come installare il supporto a parete del caricabatterie?

Fissare saldamente il supporto al muro con viti (non fornite) assicurandosi che sostenga il peso del caricabatterie e della batteria. Inserire e rimuovere le batterie con cautela.

Il caricabatterie può essere utilizzato all'esterno?

No, il caricabatterie è progettato solo per uso interno. Non esporlo a pioggia, acqua o umidità.

Come mantenere il caricabatterie?

Scollegare sempre il caricabatterie prima della pulizia. Utilizzare un panno asciutto. Non utilizzare mai acqua o prodotti chimici. Conservarlo in un luogo asciutto e al riparo dal gelo.

MANUALE UTENTE KA3706 KRESS

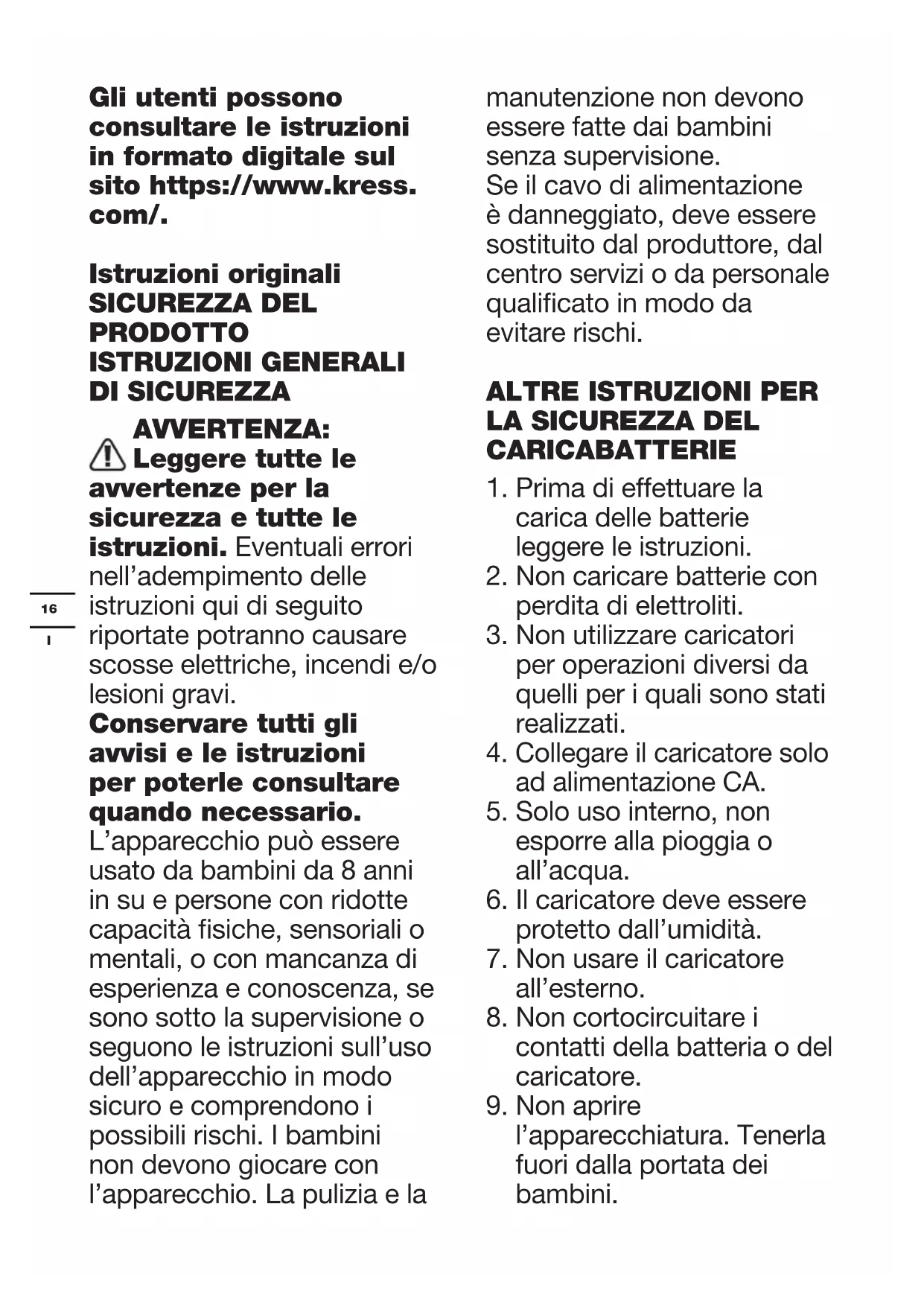

Gli utenti possono consultare le istruzioni in formato digitale sul sito https://www.kress.com/.

Istruzioni originali SICUREZZA DEL PRODOTTO ISTRUZIONI GENERALI DI SICUREZZA

AVVERTENZA: ⚠️ Leggere tutte le avvertenze per la sicurezza e tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

L'apparecchio può essere usato da bambini da 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, se sono sotto la supervisione o seguono le istruzioni sull'uso dell'apparecchio in modo sicuro e comprendono i possibili rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere fatte dai bambini senza supervisione.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

ALTRE ISTRUZIONI PER LA SICUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Non caricare batterie con perdita di elettroliti.
3. Non utilizzare caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
4. Collegare il caricatore solo ad alimentazione CA.
5. Solo uso interno, non esporre alla pioggia o all'acqua.
6. Il caricatore deve essere protetto dall'umidità.
7. Non usare il caricatore all'esterno.
8. Non cortocircuitare i contatti della batteria o del caricatore.

9. Non aprire l'apparecchiatura. Tenerla fuori dalla portata dei bambini.

10. Non ricaricare le batterie di altri costruttori.

11. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.
12. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.
13. Durante la ricarica delle batterie, verificare che il caricabatterie si trovi in un'area ben ventilata e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.
14. Non ricaricare batterie che non siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.
15. Una maggior durata nel tempo e prestazioni migliori possono essere ottenute se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18°C e i 24°C. Non caricare le batterie a

temperature inferiori a 0°C o superiori a 40°C. Questo dettaglio è importante in quanto può evitare danni seri alle batterie.

1. Ricaricare solamente i pacchi batteria dei modelli consigliati da Kress.

SYMBOLES

	Leggere il manuale
	Attenzione
	Solo uso interno
	Fusibile
	Classe protezione
	Terminale positivo
	Terminale negativo
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELENCO DEI COMPONENTI

1. UNITÀ BATTERIA *

2. CARICATORE BATTERIA

3. SPIA INDICATORE CARICA IN CORSO

4. SUPPORTO PER MONTAGGIO A PARETE

\*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo.

Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

DATI TECNICI

Tensione nominale 220-240 V~50 Hz
Uscita del caricabatterie 60V	---
Corrente di carica 8 A
Potenza nominale 580 W
Unità batteria Li-Ion
Tempo di ricarica (circa)
Batteria: 2.0 Ah(1pc) circa 25 mins
	2.0 Ah(2pcs) circa 30mins
	2.5 Ah(1pc) circa 30 mins
	2.5 Ah(2pcs) circa 40 mins
	4.0Ah (1pc) circa 30 mins
	4.0 Ah(2pcs) circa 60 mins
	5.0Ah (1pc) circa 40 mins
	5.0 Ah(2pcs) circa 75 mins
	8.0Ah (1pc) circa 60 mins
	8.0 Ah(2pcs) circa 120 mins
Classe protezione	☐ /II
Peso 2.8 kg

Per i dati tecnici dei tipi, il numero di pile e la capacità nominale delle batterie che possono essere ricaricate, far riferimento alla targhetta del pacchetto della batteria fornito da Kress.

PROCEDURA PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

È possibile ottenere il manuale attraverso altri modi, ad esempio consultando il dipartimento post-vendita.

ISTRUZIONI PER LA CARICA

1. CARICAMENTO DELL'UNITÀ BATTERIA

Il caricabatterie è progettato per ricaricare una o due batterie simultaneamente.

ATTENZIONE: Il caricabatteria e l'unità batteria sono stati progettati appositamente

per funzionare assieme. Non utilizzare nessun altro dispositivo. Non inserire e controllare attentamente che non vi siano oggetti metallici nei collegamenti dell'unità batteria per evitare guasti elettrici o altri rischi.

2. PRIMA DI USARE UTENSILI A BATTERIA

Il gruppo batteria è parzialmente carica e deve essere completamente caricata prima del primo utilizzo.

3. COME SI CARICA LA BATTERIA PROCEDURA DI CARICA

1) Collegare il caricabatteria all'alimentazione elettrica;
2) Inserire uno o due pacchi batteria nel caricabatterie. Di norma la spia di carica corrispondente (3) lampeggia di verde, per indicare che la batteria si sta caricando.

ATTENZIONE: Se la batteria viene caricata dopo un uso prolungato o l'esposizione diretta alla luce solare o al e, lasciare del tempo affinché la batteria reddi prima della rcarica per ottenere la a completa.

INDICATORE DI CARICA

Questo caricabatterie è un “caricabatterie intelligente” che è stato progettato per fornire informazioni sullo stato di carica della batteria. Gli indicatori luminosi della tabella sottostante mostrano lo stato di carica.

Se si riceve una spia di indicazione di batteria difettosa (rossa attiva), inserire una nuova batteria per determinare se il caricabatterie è OK. Se la nuova batteria si carica in modo corretto, allora il pacco batteria originale è difettoso e deve essere portato ad un centro di raccolta o riciclaggio. Se il nuovo pacco batteria manifesta gli stessi problemi, far controllare il caricatore presso un centro assistenza autorizzato

Luce	Accesa/Lampeggiante	Stato
Verde accesa		Ricarica completata
Luce verde intermittente		Caricamento
Batteria Difettosa		Batteria Difettosa
Batteria Difettosa		Protezione della temperatura della batteriaLa temperatura della batteria è inferiore a 0°C o superiore a 60°C.

PACCHI BATTERIA DIFETTOSA

Questo caricatore rileverà i pacchi batteria difettosa. Quando un pacco batteria è inserito nel caricatore, questo cercherà di ripararlo. Questa procedura

dura circa 30 minuti (Il Luce diventa di colore verde intermittente). Quando la riparazione è terminata, la procedura di carica del pacco batteria inizierà automaticamente alla massima capacità possibile (Il Luce è di colore verde intermittente). Se la luce diventa rossa in modo stabile, la batteria è scarica.

NOTA: I pacchi batteria riparati sono ancora utilizzabili però sono in grado di lavorare tanto quanto i pacchi batteria nuovi.

PROTEZIONE DELLA TEMPERATURA DELLA BATTERIA

Questo caricabatterie è dotato di una funzione di protezione della temperatura della batteria. Quando il caricabatterie rileva un gruppo batteria troppo caldo (la luce sarà rossa e lampeggia), la sua ventola interna raffredda rapidamente la batteria fino alla temperatura corretta. Quando il caricabatterie rileva un pacco batteria troppo freddo (la luce è rossa e lampeggia), attiva automaticamente il circuito di protezione e sospende la carica fino a quando il gruppo batteria non ha raggiunto la temperatura desiderata, quindi inizia automaticamente il processo di carica (la luce è verde e lampeggia). Questa caratteristica garantisce la massima durata della batteria.

CARICA DI MANTENIMENTO

Se un pacco batteria completamente carico è lasciato nel caricatore, Il Luce rimane di colore verde. Il pacco batteria rimane in carica con una corrente di manutenzione.

NOTA: si consiglia di rimuovere la batteria dal carica batterie quando quest'ultima è completamente carica e di evitare di tenerla all'interno del dispositivo di ricarica per periodi di tempo prolungati.

SUPPORTO PER MONTAGGIO A PARETE

Il caricabatterie è dotato di un supporto per montaggio a parete per riporlo in modo pratico. Fissare il supporto alla parete con delle viti (non fornito) in modo opportuno affinché possa sostenere il peso complessivo del caricabatterie e del pacco batteria (Vedere Fig.A)

AVVERTENZA: prestare particolare attenzione durante l'inserimento e la

rimozione delle batterie da un carica batterie sospeso.

NOTE IMPORTANTI SULLA PROCEDURA DI CARICA:

1. Caricare le batterie nuove oppure le batterie che sono state immagazzinate per del tempo. Se si vuole immagazzinare la batteria per periodi prolungati, caricarla completamente per assicurane la massima durata.
2. Durate maggiori e prestazioni superiori si ottengono se il pacco batteria è caricato quando la temperatura dell'aria è compresa tra 18°C e 24°C. Non caricare il pacco batteria quando la temperatura è inferiore ai 0°C o superiore ai 40°C. Questo è importante e può prevenire gravi danni al pacco batteria.
3. Non congelare mai il pacco batteria e non immergerlo mai in acqua o altri liquidi.
4. Quando il pacco batteria non produce potenza sufficiente per lavori eseguiti con facilità in precedenza, ricaricare la batteria, non continuare

ad usarla in queste condizioni. Il pacco batteria può essere caricato ogni volta che si vuole senza effetti negativi sul pacco batteria.

1. Durante la ricarica è normale che il carica batterie e il pacco batteria diventino leggermente caldi al fatto.
2. Se il pacco batteria non si carica in modo appropriato:
   a. Controllare che la presa di corrente eroghi corrente collegando un'altra attrezzatura.
   b. Collegare e scollegare per controllare se il caricatore è OK.
   c. Controllare che la batteria non sia stata danneggiata.
   d. Spostare il caricatore ed il pacco batteria in un luogo dove la temperatura d'ambiente è compresa tra 18°C e 24°C.
   e. Se il problema della ricarica non si risolve, portare utensile, il pacco batterie e il caricatore a un centro di assistenza autorizzato.
   f. In certe condizioni, quando il caricatore è collegato alla presa di corrente, i contatti esposti all'interno del caricatore possono essere cortocircuitati da oggetti estranei. Oggetti estranei di natura conduttiva, come particelle metalliche devono essere tenuti lontani dagli alloggi del caricatore. Scollegate sempre il caricatore dalla presa di corrente quando non è inserito il pacco batteria, oppure prima della pulizia.

SOLUZIONE DI PROBLEMI

NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

a) Verificare che il caricatore e il pacco batterie siano compatibili tra loro.
b) La batteria deve essere inserita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED verde intermittente.

RAGIONI DI TEMPI DI CARICAMENTO DIVERSI

Il tempo di caricamento della vostra batteria può dipendere da diverse ragioni e non da difetti del prodotto.

a) Se l'unità batteria è caricata in modo parziale, è possibile effettuarne il caricamento in meno di tempo di carica nominale
b) Se il pacco batteria e la temperatura ambiente sono molto freddi/caldi, la ricarica potrebbe richiedere più tempo. Trovare un ambiente appropriato con la giusta temperatura dell'aria per avviare la ricarica.
c) Le batterie con un valore di amperora superiore richiedono un tempo di ricarica più lungo.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede lubrificazione o manutenzione

aggiuntiva. Non utilizzare mai acqua o detergenti chimici per pulire l'attrezzo, pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare

■ deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

NOI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A nome di Positec si dichiara che il prodotto

Descrizione

Kress Carica batteria

Codice

KA3706

È conforme alle seguenti direttive:

2014/35/EU

2014/30/EU

2011/65/EU&(EU)2015/863

conforme a

EN 60335-1

EN IEC 60335-2-29

EN 62233

EN IEC 55014-1

EN IEC 55014-2

EN IEC 61000-3-2

EN 61000-3-3

EN IEC 63000

M A

C€

2023/08/21

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.
