BEDIENUNGSANLEITUNG KAC02 KRESS

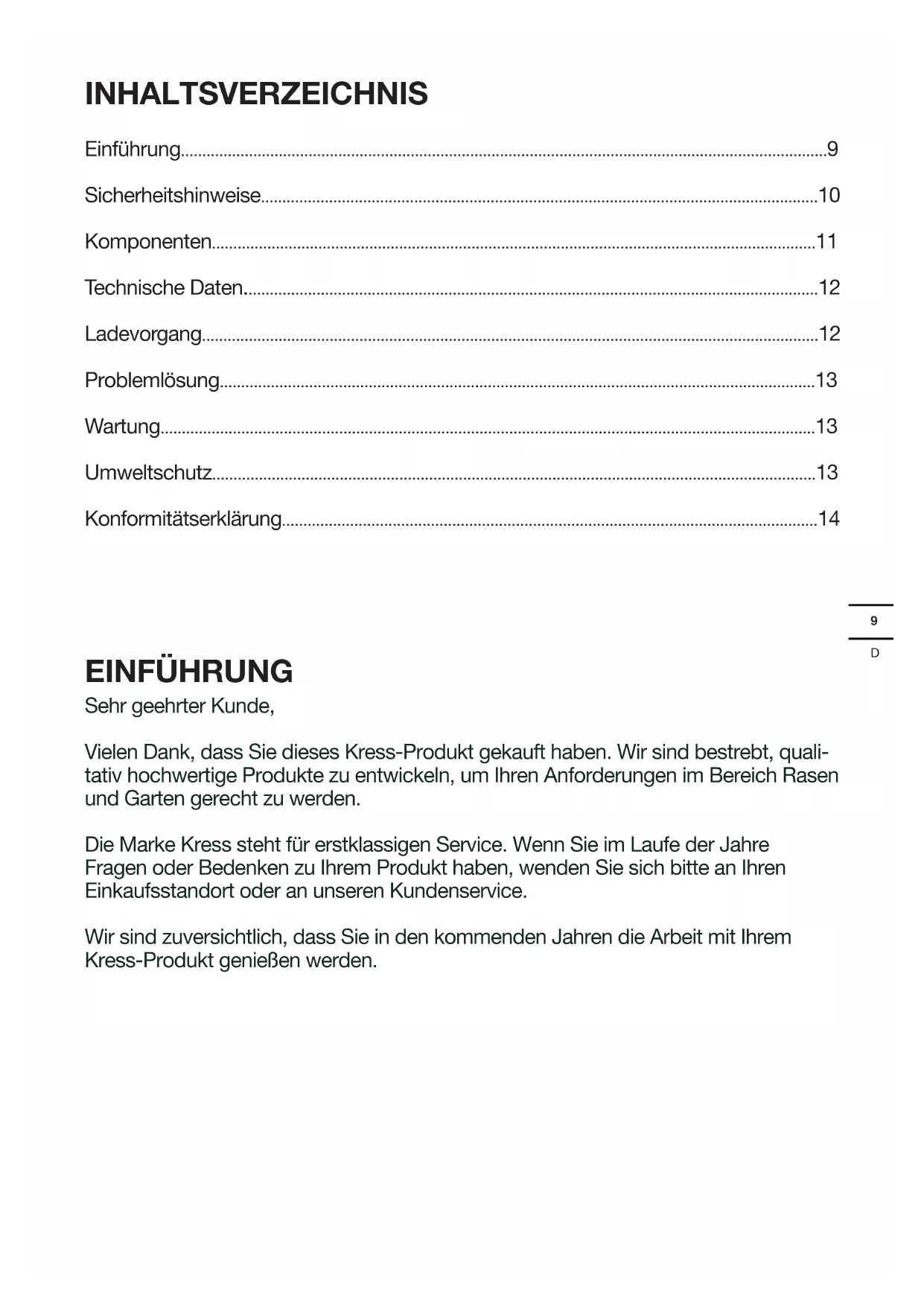

• INHALTSVERZEICHNIS Einführung p. 9
• Sicherheitshinweise p. 10
• Komponenten p. 11
• Technische Daten p. 12
• Ladevorgang p. 12
• Problemlösung p. 13
• Wartung p. 13
• Umweltschutz p. 13
• Konformitätserklärung EINFÜHRUNG Sehr geehrter Kunde, Vielen Dank, dass Sie dieses Kress-Produkt gekauft haben. Wir sind bestrebt, quali- tativ hochwertige Produkte zu entwickeln, um Ihren Anforderungen im Bereich Rasen und Garten gerecht zu werden. Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Einkaufsstandort oder an unseren Kundenservice. Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden.D p. 14

Die elektronischen Anleitungen sind abrufbar unter https://www.kress. com/. ORIGINALBETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen Eine Missachtung der nachstehenden Hinweise kann einen Stromschlag, Feuer und/ oder Verletzungen nach sich ziehen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung oder Kenntnis verwendet werden, wenn sie von einer Person beaufsichtigt oderbezüglich des Gebrauchs des Gerätes in einer sicheren Umgebung unterwiesen werden und die damit verbundenen Gefahren verstehen. Kinder sollten mit dem Gerät nicht spielen und Reinigungs- und Wartungsarbeiten nur unter Aufsicht durchführen. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service- Beauftragten oder einer ähnlich qualizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Vor dem Auaden bitte die

Bedienungsanleitung lesen.

ausgelaufenen Akku nicht auf.

3. Benutzen Sie Ladegerät

nicht für Zwecke, für die sie nicht gedacht sind.

4. Schließen Sie das Ladegerät

nur an den Netzstrom an.

5. Nicht im Freien verwenden,

vor Regen und Feuchtigkeit schützen.

6. Das Ladegerät muss vor

Nässe geschützt sein.

7. Verwenden Sie das

Ladegerät nicht im Freien.

8. Schließen Sie die Kontakte

des Akkus oder des Ladegeräts nicht kurz. 9.Öffnen Sie das Gerät nicht und halten Sie es von Kindern entfernt. 10.Laden Sie keine Akkus anderer Hersteller. 11.Vergewissern Sie sich,D

dass die Verbindung zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände behindert wird. 12.Halten Sie die Öffnungen im Ladegerät frei von fremden Objekten und schützen Sie sie vor Verschmutzung und Nässe. Bewaren Sie das Gerät trocken und frostfrei auf. 13.Achten Sie darauf, dass das Laden von Akkus an einem gut gelüfteten Ort und nicht in der Nähe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden. Sorgen Sie dafür, dass Akkus und Ladegerät beim Auaden nicht unbeaufsichtigt sind. 14.Laden Sie keine nicht- auadbaren Akkus auf, da diese überhitzen und aufbrechen können. 15.Eine längere Lebenszeit und eine bessere Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18ºC und 24ºC aufgeladen wird. Laden Sie den Akku nicht bei Lufttemperaturen unter 0ºC oder über 40ºC. Achten Sie darauf, um eine starke Beschädigung des Akkus zu vermeiden. 16.Laden Sie nur ein Akkupack, welches dasselbe Modell wie das von Kress bereitgestellte ist oder von Kress empfohlen wird. SYMBOLE Bedienungsanleitung lesen Warnung Nicht im Freien verwenden Schutzisolation T3.15A Sicherung Positiver Anschluss Negativer Anschlusl Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. KOMPONENTEN

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.D

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen nden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. TECHNISCHE DATEN Ladespannung 200~240V 50/60HZ Nennspannung 20V Ladestrom 2A Nennleistung 50W Akku Lithiumbatterie Anzahl Zellen 4/5/10 Ladezeit (Ca.) 2.0Ah 1hr 4.0Ah 2hrs 8.0Ah 4hrs Schutzisolation /II Gewicht 0.45kg Für die technischen Daten des Typs, die Anzahl der Zellen und die Nennleistung der Akkus, die aufgeladen werden können, prüfen Sie bitte das Typenschild auf dem von Kress mitgelieferten Akku- Pack. LADEVORGANG HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch. LADEHINWEISE

WARNUNG: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.

2. VOR VERWENDUNG IHRES

AKKUWERKZEUGS Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Wenn Sie einen neuen Akkupack oder einen Akkupack, der über einen längeren Zeitraum nicht in Gebrauch war, auaden, besteht die Möglichkeit, dass dieser erst dann seine volle Ladekapazität erreicht, nachdem Sie ihn im Gebrauch mehrmals vollständig entladen und wieder aufgeladen haben.

1) Stecken Sie das Ladegerät in eine geeignete

2) Schieben Sie den Akku in das Ladegerät,

um eine Verbindung herzustellen. Die LED (3) wird grün aueuchten und blinken; damit wird signalisiert, dass ein langsamer Ladevorgang gestartet wurde.

3) Nach dem Ladevorgang Der Ladevorgang dauert

ca. 1-2 Stunden,die LED wird nicht blinken und weiter grün leuchten. Das heißt, dass die Batterie voll und der Ladevorgang abgeschlossen ist. WARNUNG: Falls die Ladekapazität aufgrund langer Benutzung oder direkter Sonneneinstrahlung oder Hitze zur Neige geht, Lassen Sie den Akku vor dem Wiederaufladen ausreichend abkühlen, damit die volle Ladung erreicht werden kann. LADE-ANZEIGEN Dieses Ladegerät wurde konzipiert, um Probleme von Batteriepacks zu erkennen. Die Anzeigelichter zeigen Probleme an (siehe Tabelle unten). Falls dies auftreten sollte, legen Sie ein neues Batteriepack ein um herauszunden, ob das Ladegerät funktionsfähig ist. Wenn die neue Batterie richtig lädt, so ist das alte Batteriepack defekt und sollte an ein Service- oder Recycling-Center zurückgegeben werden. Wenn das neue Batteriepack das gleiche Problem wie das ursprüngliche Batteriepack aufweist, lassen Sie das Ladegerät in einem autorisierten Service-Center überprüfen. Licht EIN/AUS/ blinkt Status Rot an Defekter Akku Rot blinkt

Verzögerung aufgrund Hitze/ Kälte Grün an Ladevorgang abgeschlossen Grün blinkt - - - - - - Lädt

VERZÖGERUNG AUFGRUND ZU

HOHER/NIEDRIGER TEMPERATUR DES

AKKUPACKS Dieses Ladegerät verfügt über eine Funktion, die die Einleitung des Ladevorgangs bei einer zu HOHEN/ NIEDRIGEN Temperatur des Akkupacks verzögert bzw. unterbindet. Stellt das Ladegerät fest, dass der Akkupack eine zu hohe oder zu niedrige TemperaturD

aufweist, verzögert bzw. unterbindet es automatisch den Beginn des Ladevorgangs (LED-Ladeanzeige blinkt rot), bis der Akkupack die richtige Temperatur erreicht hat. Der Ladevorgang beginnt anschließend automatisch (LED-Ladeanzeige leuchtet durchgehend grün). Diese Funktion gewährleistet eine maximale Lebensdauer des Akkupacks. DEFEKTER BATTERIEPACKS Dieses Ladegerät entdeckt defekter Batteriepacks. Wenn ein defekter Batteriepack in das Ladegerät eingelegt wird, versucht das Ladegerät dieses zu reparieren. Dieser Vorgang dauert etwa 30 Minuten (das Licht ist grün blinkt). Nach dem Abschluss der Reparatur beginnt automatisch der Ladevorgang bis zur höchstmöglichen Kapazität (das Licht ist grün blinkt). Wenn die LED dauerhaft rot leuchtet, ist das Akkupack nicht mehr gebrauchsfähig. HINWEIS: Reparierte Batteriepacks können immer noch benutzt werden, sind aber nicht so leistungsstark wie neue Batteriepacks. WICHTIGE HINWEISE ZUM AUFLADEN:

1. Laden Sie eine neue Batterie oder eine Batterie,

die längere Zeit gelagert wurde vor Gebrauch auf. Wenn Sie die Batterie für lange Zeit lagern wollen, laden Sie die Batterie vollständig auf, um eine maximale Lebensdauer der Batterie sicher zu stellen.

2. Eine längere Lebensdauer und bessere Leistung

kann erreicht werden, wenn das Batteriepack bei 18-24ºC Raumtemperatur aufgeladen wird. Laden Sie das Batteriepack nicht bei einer Lufttemperatur von weniger als 0ºC oder von mehr als 40ºC auf. Dies ist wichtig, da dadurch schwerer Schaden am Batteriepack vermieden werden kann.

3. Frieren Sie Ihr Auadegerät nicht ein und bringen

Sie es nicht in Kontakt mit Wasser oder anderen Flüssigkeiten.

4. Wenn das Batteriepack nicht ausreichend

Strom für Fälle liefert, die vorher problemlos funktionierten, laden Sie Ihre Batterie auf. Benutzen Sie sie unter diesen Umständen nicht weiter. Sie können ein teilweise verbrauchtes Batteriepack, ohne nachteilige Auswirkungen auf das Batteriepack, jederzeit verwenden.

5. Während des Ladevorgangs ist es normal, dass

das Batteriepack und das Ladegerät warm werden.

6. Wenn das Batteriepack nicht richtig aufgeladen

wird: a. Überprüfen Sie den Strom an der Steckdose, indem Sie das Ladegerät an eine andere Steckdose anschließen. b. Schließen Sie das Ladegerät an und trennen Sie es von der Steckdose, um zu prüfen ob es in Ordnung ist. c. Überprüfen Sie, ob die Batterie defekt ist. d. Schließen Sie das Ladegerät an einem Ort an, an dem die Umgebungstemperatur etwa 18 - 24ºC beträgt. e. Wenn das Ladeproblem anhält, bringen Sie das Gerät, das Batteriepack und das Ladegerät zu einem befugten Service-Center. f. Unter bestimmten Bedingungen, wenn das Ladegerät an eine Steckdose angeschlossen ist, können die Ladekontakte des Ladegeräts durch Fremdmaterial abgetragen werden. Leitendes Fremdmaterial wie metallische Teile müssen von den Öffnungen des Ladegeräts ferngehalten werden. Trennen Sie immer das Ladegerät von der Steckdose, wenn kein Batteriepack im Ladegerät ist oder vor der Reinigung.

ENTFERNEN ODER EINSETZEN DES

AKKUPACKS Drücken Sie den entsprechenden Entriegelungsknopf, um den Akkupack aus dem Werkzeug zu entfernen. Setzen Sie den Akkupack nach Abschluss des Ladevorgangs wieder in den vorgesehenen Steckplatz ein. Ein einfaches Schieben und ein leichter Druck reichen aus. PROBLEMLÖSUNG DER AKKU LÄSST SICH NICHT IN DAS

a) Prüfen Sie, ob das Ladegerät und das Batteriepack füreinander geeignet sind. b) Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie die Batterie herum, so dass sie eingesetzt werden kann, die Kontrollleuchte sollte grün aueuchten und blinken, wenn der Akku geladen wird.

GRÜNDE FÜR UNTERSCHIEDLICHE

LADEDAUER Die Ladedauer hängt von mehreren Faktoren ab. Unterschiedlich lange Ladevorgänge sind kein Hinweis auf einen Defekt. a) Weist der Akkupack noch eine gewisse Restkapazität auf, kann er innerhalb von 1 Stunde wieder vollständig aufgeladen werden. b) Weisen der Akkupack und die Umgebung äußerst hohe/niedrige Temperaturen auf, kann das vollständige Auaden mehr Zeit (1-2 Stunden) in Anspruch nehmen. Bitte suchen Sie eine angemessene Umgebung mit der korrekten Lufttemperatur, um den Ladevorgang zu starten. c) Falls der Akku sehr heiß ist, Sie müssen den Akku aus dem Ladegerät herausnehmen und abkühlen lassen, ehe Sie ihn wieder auaden können. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Nutzen Sie niemals Wasser oder chemische Reinigungsmittel zum Säubern des Ladegeräts. Wischen Sie es mit einem trockenen Tuch. Bewaren Sie Ihr Ladegerät stets trocken auf.D

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service- Beauftragten oder einer ähnlich qualizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. KONFORMITÄTSERK- LÄRUNG Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Erklären hiermit, dass unser Produkt Beschreibung Kress Ladegerät Typ KAC02 Den Bestimmungen der folgenden Richtlinien entspricht: 2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863 Werte nach EN 60335-1, EN IEC 60335-2-29, EN 62233, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3 EN IEC 63000 2023/08/21 Allen Ding Stellvertretender Chengenieur, Prüfung und Zertizierung Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China15
