RI4 - Pumpe RYOBI - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruck-Luftpumpe
Marke	RYOBI
Modell	RI4
Maximaler Druck	10 bar (100 PSI)
Stromversorgung	Lithium-Ionen-Akku (Li-Ion)
Batteriespannung	18 V (geschätzt)
Betriebstemperaturbereich	0 °C bis 40 °C
Lagertemperaturbereich (Werkzeug)	0 °C bis 40 °C
Lagertemperaturbereich (Akku)	0 °C bis 20 °C
Beleuchtung	Integrierte LED
Druckanzeige	Integriert (Referenzangabe)
Mitgeliefertes Zubehör	Ballnadel, Presta-Ventiladapter, Aufbewahrungstasche, USB-Kabel, USB-Adapter, Akku-Pack
Verwendungszweck	Reifen, Bälle und Hochdruckkomponenten aufpumpen
Sicherheit	Nicht eintauchen, nicht dem Regen aussetzen, keine Chemikalien sprühen, maximalen Druck nicht überschreiten
Wartung	Mit einem sauberen Tuch reinigen, Lösungsmittel vermeiden, jährlich auf Risse prüfen
Garantie	24 Monate (Verlängerung durch Online-Registrierung möglich)

Häufig gestellte Fragen - RI4 RYOBI

Was ist der maximale Druck der RYOBI RI4 Luftpumpe?

Der maximale Druck beträgt 10 bar (100 PSI). Wählen Sie niemals einen Druck, der höher ist als auf dem aufzupumpenden Gegenstand angegeben.

Wie verwende ich die RYOBI RI4 Luftpumpe?

Stellen Sie sicher, dass der Schlauch nicht verstopft ist, schließen Sie das Spannfutter an das Ventil an, schalten Sie das Gerät ein und stellen Sie den gewünschten Druck ein. Lassen Sie das Gerät während des Aufpumpens nie unbeaufsichtigt.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tauchen Sie das Gerät nicht ein, setzen Sie es keinem Regen aus, richten Sie den Luftstrahl nicht auf Personen oder Tiere und verwenden Sie es nicht zum Sprühen von Chemikalien. Tragen Sie bei Bedarf eine Staubmaske.

Welchen Akkutyp verwendet der RI4?

Er verwendet einen wiederaufladbaren Lithium-Ionen-Akku (Li-Ion). Die empfohlene Umgebungstemperatur für den Betrieb liegt zwischen 0 °C und 40 °C, für die Lagerung zwischen 0 °C und 20 °C.

Wie warte ich die RYOBI RI4 Luftpumpe?

Trennen Sie vor der Wartung immer die Stromversorgung. Reinigen Sie mit einem sauberen Tuch, ohne Lösungsmittel. Überprüfen Sie jährlich den Schlauch auf Risse oder Undichtigkeiten. Überlassen Sie Reparaturen einem autorisierten Servicecenter.

Welches Zubehör ist im Lieferumfang des RI4 enthalten?

Das Zubehör umfasst eine Nadel für Sportbälle, einen Presta-Ventiladapter, eine Aufbewahrungstasche, ein USB-Kabel und einen USB-Adapter sowie einen Akku-Pack.

Muss ich das Gerät nach dem Gebrauch abkühlen lassen?

Ja, nach 5 Minuten ununterbrochenem Betrieb lassen Sie das Produkt 5 Minuten abkühlen. Blockieren Sie niemals die Aufpump- oder Ablassöffnungen.

Ist die Druckanzeige genau?

Die integrierte Anzeige dient als Referenz. Verwenden Sie für genaue Messungen eine zuverlässige externe Druckanzeige, um übermäßiges Aufpumpen zu vermeiden.

Wie lagere ich die Luftpumpe?

Lagern Sie das Gerät innen an einem trockenen Ort bei einer Temperatur zwischen 0 °C und 40 °C. Für den Akku wird ein Lagertemperaturbereich von 0 °C bis 20 °C empfohlen.

Wie lange beträgt die Garantie für den RYOBI RI4?

Die Garantie beträgt 24 Monate ab Kaufdatum (private Nutzung). Eine Verlängerung ist möglich, indem Sie das Produkt innerhalb von 30 Tagen auf www.ryobitools.eu registrieren.

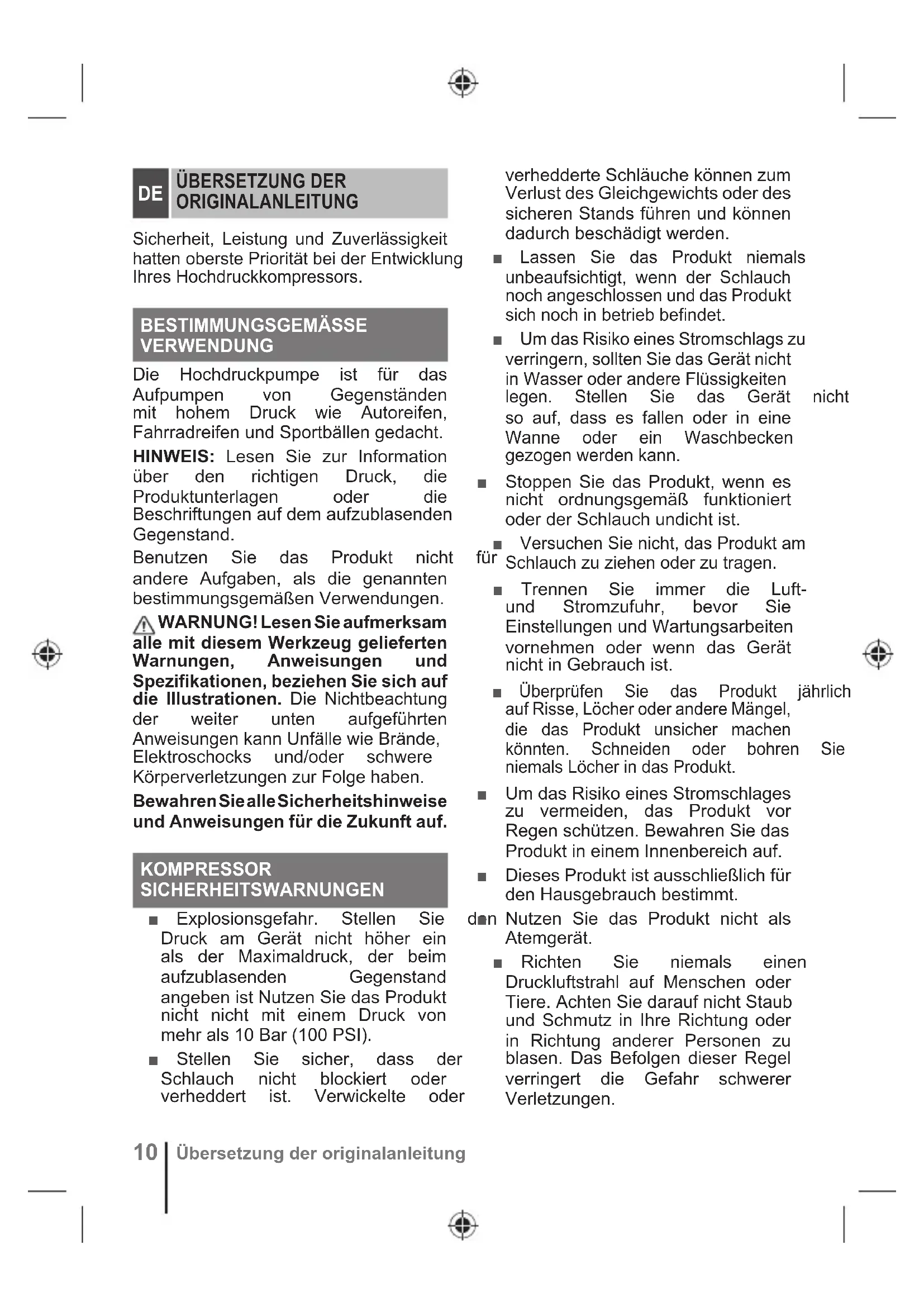

BEDIENUNGSANLEITUNG RI4 RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Hochdruckkompressors.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Hochdruckpumpe ist für das Aufpumpen von Gegenständen mit hohem Druck wie Autoreifen, Fahrradreifen und Sportbällen gedacht.

HINWEIS: Lesen Sie zur Information über den richtigen Druck, die Produktunterlagen oder die Beschriftungen auf dem aufzublasenden Gegenstand.

Benutzen Sie das Produkt nicht andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen.

⚠️ WARNUNG! Lesen Sie aufmerksam alle mit diesem Werkzeug gelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unten aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzungen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

KOMPRESSOR SICHERHEITSWARNUNGEN

■ Explosionsgefahr. Stellen Sie Druck am Gerät nicht höher ein als der Maximaldruck, der beim aufzublasenden Gegenstand angeben ist Nutzen Sie das Produkt nicht nicht mit einem Druck von mehr als 10 Bar (100 PSI).

■ Stellen Sie sicher, dass der Schlauch nicht blockiert oder verheddert ist. Verwickelte oder

verhedderte Schläuche können zum Verlust des Gleichgewichts oder des sicheren Stands führen und können dadurch beschädigt werden.

■ Lassen Sie das Produkt niemals unbeaufsichtigt, wenn der Schlauch noch angeschlossen und das Produkt sich noch in betrieb befindet.
■ Um das Risiko eines Stromschlags zu verringern, sollten Sie das Gerät nicht in Wasser oder andere Flüssigkeiten legen. Stellen Sie das Gerät nicht so auf, dass es fallen oder in eine Wanne oder ein Waschbecken gezogen werden kann.

■ Stoppen Sie das Produkt, wenn es nicht ordnungsgemäß funktioniert oder der Schlauch undicht ist.

■ Versuchen Sie nicht, das Produkt am für Schlauch zu ziehen oder zu tragen.

■ Trennen Sie immer die Luft- und Stromzufuhr, bevor Sie Einstellungen und Wartungsarbeiten vornehmen oder wenn das Gerät nicht in Gebrauch ist.

Überprüfen Sie das Produkt jährlich auf Risse, Löcher oder andere Mängel, die das Produkt unsicher machen könnten. Schneiden oder bohren Sie niemals Löcher in das Produkt.

■ Um das Risiko eines Stromschlages zu vermeiden, das Produkt vor Regen schützen. Bewahren Sie das Produkt in einem Innenbereich auf.

■ Dieses Produkt ist ausschließlich für den Hausgebrauch bestimmt.

dan Nutzen Sie das Produkt nicht als Atemgerät.

■ Richten Sie niemals einen Druckluftstrahl auf Menschen oder Tiere. Achten Sie darauf nicht Staub und Schmutz in Ihre Richtung oder in Richtung anderer Personen zu blasen. Das Befolgen dieser Regel verringert die Gefahr schwerer Verletzungen.

■ Schützen Sie Ihre Atemwege! Tragen Sie einen Gesichtsschutz oder eine Staubschutzmaske, wenn beim Arbeiten Staub entsteht. Befolgen dieser Regel verringert die Gefahr schwerer Verletzungen.
- Nutzen Sie das Produkt nicht zum Versprühen von Chemikalien. Ihre Lungen können durch das Einatmen von giftigen Dämpfen verletzt werden.
Überprüfen Sie beschädigte Te Vor der weiteren Verwendung des Kompressors oder Luftwerkzeugs sollten beschädigte Schutzvorrichtungen oder andere beschädigte Teile sorgfältig überprüft werden, um sicherzustellen, dass sie korrekt arbeiten und die vorgesehene Funktion ausführen. Überprüfen Sie die Ausrichtung beweglicher Teile, ob bewegliche Teile klemmen, Beschädigungen von Teilen, Befestigungen und andere Umstände, die sich auf den Betrieb auswirken könnten. Eine beschädigte Sägeblattabdeckung oder alle anderen beschädigten Teile müssen durch einen autorisierten Kundendienst repariert werden. Das Risiko v Bränden, elektrischen Schlägen und schweren Verletzungen wird dadurch reduziert.
■ Explosionsgefahr. Beobachten Sie die Gegenstände während des Aufpumpens sorgsam.
■ Um das Risiko zu starken Aufpumpens zu verringern, nutzen Sie während des Aufpumpens von Zeit zu Zeit einen zuverlässigen Druckmesser. Der Druckmesser am Kompressor dient nur zu Referenzzwecken und ist deshalb für genaue Werte nicht bindend.
■ Lassen Sie die Pumpe nach jeweils fünf (5) Minuten kontinuierlicher

Nutzung fünf (5) Minuten abkühlen. Blockieren Sie während des Betriebs niemals den Aufpump- Dasoder Ablassstutzen.

■ Bewahren Sie diese Anleitung auf. Lesen Sie darin regelmäßig nach und verwenden Sie sie zur Einweisung andere Personen die dieses Werkzeug benutzen könnten. Wenn Sie jemandem diesen Kompressor leihen, geben Sie ihm auch diese Anleitung.

Der Umgebungstemperaturbereich für das Werkzeug während des Betriebs liegt zwischen 0 °C und 40 °C.
■ Der Umgebungstemperaturbereich für die Lagerung des Werkzeu liegt zwischen 0 °C und 40 °C.
■ Der empfohlene Umgebungstemperaturbereich für das Ladesystem während des Ladevorgangs liegt zwischen 10 °C und 38 °C.

WEITERE SICHERHEITSHINWEISE ZUM AKKU

■ Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodieren oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, Bleichmittel enthalten, können einen Kurzschluss verursachen.

Der Umgebungstemperaturbereich für die Batterie während des Gebrauchs liegt zwischen 0 °C und 40 °C.
■ Der Umgebungstemperaturbereich für die Lagerung der Batterie liegt zwischen 0 °C und 20 °C.

TRANSPORT VON LITHIUM AKKUS

Transportieren Sie den Akku gemäß Ihren örtlichen und nationalen Bestimmungen und Regeln.

Befolgen Sie alle besonderen Anforderungen für Verpackung und Beschriftung, wenn Sie Akkus von Dritten transportieren lassen. Stellen Sie sicher, dass beim Transport kein Akku in Kontakt mit anderen Akkus oder leitenden Materialien kommt, indem Sie die freien Anschlüsse mit Isolierband, nichtleitenden Kappen oder Klebeband schützen. Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden. Befragen Sie Ihre Transportfirma nach weiteren Informationen.

1. Ausgang der Pumpe
2. LED Licht
3. Druckmesser
4. Einschalttaste
5. Akkufachdeckel
6. Luftschlauch
7. Luftspannvorrichtung
8. Luftspannfutter
9. Spitze für Sportbälle
10. Sclaverand-Ventiladapter
11. Aufbewahrungstasche
12. Bedienungsanleitung
13. USB-Ladekabel
14. Akkupack
15. USB-Netzadapter

WARTUNG UND PFLEGE

Das Gerät sollte niemals an eine Stromquelle angeschlossen werden, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, das Gerät reinigen oder warten oder wenn es nicht in Gebrauch ist. Das Trennen des Produkts von der

Stromversorgung verhindert einen unbeabsichtigten Start, der zu schweren Verletzungen führen kann.

■ Verwenden Sie zur Wartung ausschließlich original Ersatzteile, Zubehör und Aufsätze des Herstellers. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

■ Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.

■ Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann.

Alle Reparaturen sollten zur besseren Sicherheit und Zuverlässigkeit von einem autorisierten Kundendienst durchgeführt werden.

SYMBOLE

Sicherheitswarnung

Gleichstrom

Li-Ion

Lithium-Ionen-Akku

Bitte lesen Sie die

Anweisungen sorgfältig durch, bevor Sie das Produkt einschalten.

Verletzungsgefahr. Explosives Material.

Entsorgen Sie Altbatterien, Elektro- und Elektronikaltgeräte nicht als unsortierten Siedlungsabfall. Altbatterien und Elektro- und Elektronikaltgeräte müssen getrennt gesammelt werden. Altbatterien, Altakkumulatoren und Lichtquellen müssen aus den Geräten entfernt werden. Informieren Sie sich bei den örtlichen Behörden oder bei Ihrem Einzelhändler über Recyclingoptionen und die Entsorgungseinrichtung. Je nach den örtlichen Vorschriften kann der Einzelhandel verpflichtet sein, Altbatterien und Elektro- und Elektronik- Altgeräte unentgeltlich zurückzunehmen. Ihr Beitrag zur Wiederverwendung und zum Recycling von Elektro- und Elektronikaltgeräten trägt dazu bei, den Bedarf an Rohstoffen zu verringern. Altbatterien, insbesondere lithiumhaltige Batterien, und Elektro- und Elektronik- Altgeräte enthalten wertvolle, wiederverwertbare Materialien, die sich negativ auf die Umwelt und die menschliche Gesundheit auswirken können, wenn sie nicht auf umweltverträgliche Weise entsorgt werden. Löschen Sie ggf. personenbezogene Daten aus Altgeräten.

ES

LÄR KÄNNA DIN PRODUKT

Se sidan 89.

Die in dieser Anleitung deklarierten Gesamtwerte der Schwingungsemission und die deklarierten Werte der Geräuschemission wurden gemäß einer standardisierten Testmethode gemessen und können verwendet werden, um Werkzeuge miteinander zu vergleichen. Sie können für eine vorläufige Beurteilung der Belastung verwendet werden.

Die deklarierten Werte für Schwingungs- und Geräuschemission treffen auf die Hauptanwendung des Werkzeugs zu. Wenn jedoch das Werkzeug für verschiedene Anwendungen oder mit unterschiedlichem Zubehör genutzt wird oder schlecht gewartet ist, kann die Schwingungs- und Geräuschemission variieren. Diese Bedingungen können das Belastungsniveau über die gesamte Arbeitszeit deutlich steigern. Eine Schätzung der Schwingungsbelastung sollte auch die Zeiten berücksichtigen, in denen das Werkzeug ausgeschaltet ist oder im Leerlauf läuft. Diese Bedingungen können das Belastungsniveau über die gesamte Arbeitszeit deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen fest, um den Bediener vor den Auswirkungen von Schwingung und Geräuschen zu schützen, z. B. Warten des Geräts und der Zubehörteile, Warmhalten der Hände (bei Schwingung) und Organisieren der Tätigkeit.

ES

ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für dieses Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.
2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängem, indem der Verbraucher die Registrierung auf der Website www.ryobitools.eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Wohnsitzland/Heimatland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

4. Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind

5. Geräte, an denen Veränderungen vorgenommen wurden
   – Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde
6. Schäden durch Nichtbeachtung der Bedienungsanleitung
7. nicht-CE-zertifizierte Geräte

- Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden

– Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden
– Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe
– normaler Verschleiß von Ersatzteilen
– unangemessene Nutzung, Überlastung des Geräts
– Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

- mit dem Gerät gelieferte oder separat erworbene Zubehörteile. Dieser Ausschluss beinhaltet, ist aber nicht beschränkt auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen

- Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleißerscheinungen unterworfen sind, einschließlich aber nicht beschränkt auf : Service- und Wartungssätze, Kohlebürsten, Lager, Spannfutter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer , Schleifteller, Staubbeutel, Staubabsaugrohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

1. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.
2. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Hieraus ergibt sich weder eine Garantieverlängerung noch der Beginn eines neuen Garantiezeitraums. Die ausgetauschten Ersatzeile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
3. Diese Garantie ist gültig in der Europäischen Gemeinschaft, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei, Russland und dem Vereinigten Königreich. Bitte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Bitte wenden Sie sich bei Fragen zum oder Problemen mit dem Gerät an das örtliche autorisierte Servicecenter (siehe www.ryobitools.eu) oder direkt an: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Bitte geben Sie die Seriennummer und den auf dem Typenschild aufgedruckten Gerätetyp an.

DE EG-KONFORMITÄTSERKLÄRUNG

Druckluftkompressor

Marke: RYOBI | Hersteller¹ | Modellnummer² | Seriennummernbereich³

Wir als Hersteller erklären in alleiniger Verantwortung, dass das nachstehend erwähnte Produkt allen einschlägigen Bestimmungen der folgenden EU-Richtlinien, ^4 EU-Vorschriften und harmonisierten Normen entspricht ^4

Autorisiert die technische Datei zu erstellen: ^5

DE RYOBI ist ein Markenzeichen von Ryobi Limited und wird in Lizenz verwendet.
