Produkttyp	Astsäge (Teleskop-Kettensäge)
Marke	Güde
Modell	GAK 750 B
Bestellnummer	94068
Motor	Zweitaktmotor, 25,4 cm³
Max. Leistung	0,75 kW (1 PS)
Zündung	Elektronische TCI
Kraftstoff	Mischung aus bleifreiem Benzin / Zweitaktöl (1:40)
Kraftstofftankinhalt	0,6 L
Schwertlänge	25 cm
Gesamtlänge (mit Schneidsatz)	2,8 m
Gewicht	Ca. 5,5 kg
Verwendung	Bäume beschneiden und Unterholz vom Boden aus schneiden
Kettenschmierung	Biologisch abbaubares Öl (eigener Tank)
Starten	Seilzugstarter, Primerpumpe, Choke
Mitgeliefertes Zubehör	Transportschlaufe, Kettenschutzhaube
Sicherheit	Stoppschalter, Rückschlagschutz, Kettenabdeckung
Regelmäßige Wartung	Reinigung, Kettenschärfung, Kardanwellenschmierung
Garantie	Laut beiliegendem Garantieschein
Mindestalter Benutzer	16 Jahre (berufliche Ausbildung möglich)

Häufig gestellte Fragen - GAK 750 B Güde

Welches Kraftstoffgemisch für den Motor verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin und hochwertigem Öl für luftgekühlte Zweitaktmotoren im Verhältnis 1:40 (1 Teil Öl auf 40 Teile Benzin).

Wie starte ich die Astsäge kalt?

Schalten Sie den Schalter auf Ein, ziehen Sie den Choke hoch, drücken Sie die Primerpumpe 8- bis 10-mal, und ziehen Sie dann am Startseil. Sobald der Motor läuft, senken Sie den Choke und geben Sie kurz Gas.

Wie stelle ich die Kettenspannung ein?

Lösen Sie die Schwerthaltemutter, drehen Sie die Einstellschraube im Uhrzeigersinn, bis die Kette am Schwert anliegt, aber noch frei bewegt werden kann. Ziehen Sie dann die Mutter an. Eine neue Kette sollte nach den ersten Betriebsminuten überprüft werden.

Was tun, wenn die Kette kein Öl bekommt?

Überprüfen Sie den Ölstand im dafür vorgesehenen Tank (biologisch abbaubares Öl). Wenn der Tank leer ist, füllen Sie ihn nach. Wenn das Öl zu dick ist, verwenden Sie ein für die Temperaturbedingungen geeignetes Öl.

Wie schärfe ich die Sägekette?

Verwenden Sie eine runde Feile von 4 mm und führen Sie sie in einem 30°-Winkel zur Oberplatte. Feilen Sie jeden Zahn von innen nach außen. Nach 2-3 Schärfvorgängen stellen Sie den Tiefenbegrenzer mit einer Flachfeile und einer Lehre (0,635 mm) ein.

Kann ich die Astsäge bei Regen oder in feuchter Umgebung verwenden?

Nein, setzen Sie das Gerät niemals Regen aus und verwenden Sie es nicht in feuchter oder nasser Umgebung. Dies birgt die Gefahr eines elektrischen Schlags und von Fehlfunktionen.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets Schutzausrüstung (Helm, Schutzbrille, Handschuhe, Sicherheitsschuhe). Halten Sie Sicherheitsabstand zu anderen Personen. Arbeiten Sie niemals in geschlossenen oder schlecht belüfteten Räumen wegen der giftigen Abgase.

Wie ersetze ich Kette und Schwert?

Lösen Sie die Schwerthaltemutter, entfernen Sie die Abdeckung, nehmen Sie die alte Kette ab. Montieren Sie die neue Kette auf das Schwert unter Beachtung der Drehrichtung, setzen Sie die Einheit wieder ein, bringen Sie die Abdeckung an und spannen Sie die Kette.

Welches Öl für die Kette verwenden?

Verwenden Sie ein biologisch abbaubares Spezialöl für Ketten, vorzugsweise auf Raps- oder Sonnenblumenölbasis. Das schützt die Umwelt und sorgt für eine gute Schmierung.

Wo finde ich Ersatzteile und Kundendienst?

Sie können den Güde-Service telefonisch unter +49 (0) 79 04 / 700-360, per Fax oder per E-Mail an [e-mail] kontaktieren. Halten Sie die Seriennummer, die Produktnummer und das Herstellungsjahr bereit.

BEDIENUNGSANLEITUNG GAK 750 B Güde

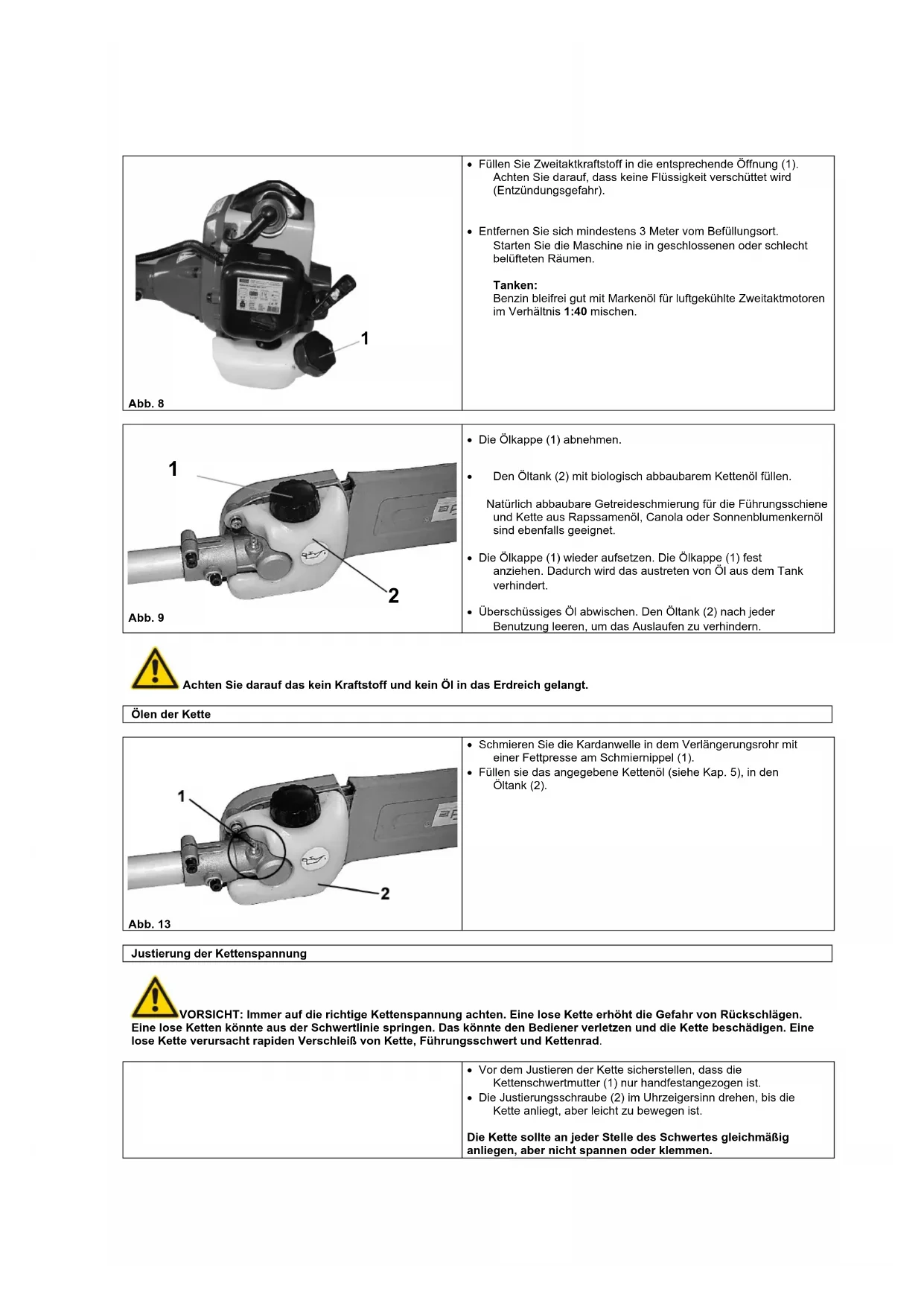

- Füllen Sie Zweitaktkraftstoff in die entsprechende Öffnung (1). Achten Sie darauf, dass keine Flüssigkeit verschüttet wird (Entzündungsgefahr).

- Entfernen Sie sich mindestens 3 Meter vom Befüllungsort. Starten Sie die Maschine nie in geschlossenen oder schlecht belüfteten Räumen.

Tanken: Benzin bleifrei gut mit Markenöl für luftgekühlte Zweitaktmotoren im Verhältnis 1:40 mischen.

• Die Ölkappe (1) abnehmen.

- Den Öltank (2) mit biologisch abbaubarem Kettenöl füllen.

Natürlich abbaubare Getreideschmierung für die Führungsschiene und Kette aus Rapssamenöl, Canola oder Sonnenblumenkernöl sind ebenfalls geeignet.

- Die Ölkappe (1) wieder aufsetzen. Die Ölkappe (1) fest anziehen. Dadurch wird das austreten von Öl aus dem Tank verhindert.

- Überschüssiges Öl abwischen. Den Öltank (2) nach jeder Benutzung leeren, um das Auslaufen zu verhindern.

Achten Sie darauf das kein Kraftstoff und kein Öl in das Erdreich gelangt.

Ölen der Kette

- Schmieren Sie die Kardanwelle in dem Verlängerungsrohr mit einer Fettpresse am Schmiernippel (1).

- Füllen sie das angegebene Kettenöl (siehe Kap. 5), in den Öltank (2).

Justierung der Kettenspannung

VORSICHT: Immer auf die richtige Kettenspannung achten. Eine lose Kette erhöht die Gefahr von Rückschlägen.

Eine lose Ketten könnte aus der Schwertlinie springen. Das könnte den Bediener verletzen und die Kette beschädigen. Eine lose Kette verursacht rapiden Verschleiß von Kette, Führungsschwert und Kettenrad.

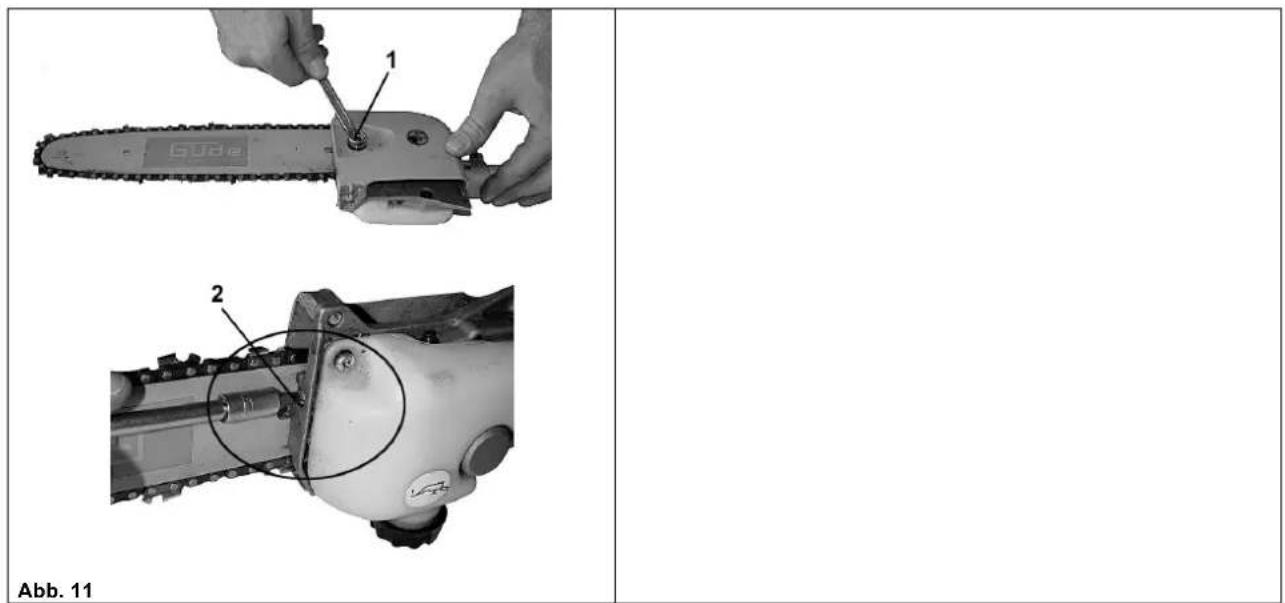

Vor dem Justieren der Kette sicherstellen, dass die Kettenschwertmutter (1) nur handfestangezogen ist.Die Justierungsschraube (2) im Uhrzeigersinn drehen, bis die Kette anliegt, aber leicht zu bewegen ist.Die Kette sollte an jeder Stelle des Schwertes gleichmäßig anliegen, aber nicht spannen oder klemmen.

• Die Kette sollte sich frei bewegen. Wenn sich die Kette nicht frei bewegt, diese durch Drehen der Justierungsschraube (2) gegen den Uhrzeigersinn lösen.
• Nachdem die Kettenspannung richtig ist, die Kettenschwertmuttern (1) festziehen. Dies erhöht die Gefahr von Rückschlägen und kann auch die Säge beschädigen.

Hinweis: Eine neue Kette dehnt sich. Die neue Kette nach den ersten Betriebsminuten überprüfen. Die Kette abkühlen lassen und dann die Kettenspannung erneut justieren.

Sägeketten und Schwert Austausch

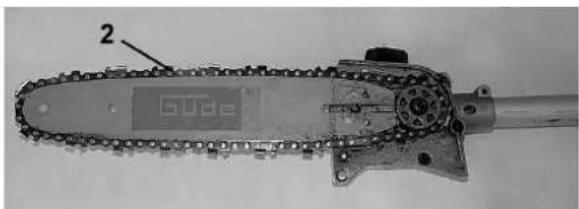

• Lösen Sie die Kettenschwermutter (1)
• Entfernen Sie die Kettenschwertmutter (1) und entfernen die Abdeckung.

• Entnehmen Sie nun die Kette (2)

- Nehmen Sie das Schwert (3) aus der Führung.

- Nun können Sie den Schwert- oder Kettentausch vornehmen.

- Legen Sie nun die Kette um das Schwert und setzen dies wieder in die Führung.

• Kettenlaufrichtung beachten.

- Setzen Sie die Kettenabdeckung wieder auf und verschrauben diese (1).

- Anschließend Kette wieder entsprechend spannen.

Rückschlag vermeiden. Das Rückschlagen kann schwere Verletzungen hervorrufen. Die Motorastkettensäge nicht auf einem Baum auf einer Leiter oder einem anderen instabilen Gerät und in einer ungeschickten Stellung betreiben. Man kann die Kontrolle über die Motorastkettensäge verlieren und dadurch schwere Verletzungen erleiden.

Professionelle Unterstützung anfordern, wenn die Umstände den Einsatz größerer Maschinen erfordert.

Achten Sie auf die Umgebungsbedingungen, unter denen Sie arbeiten. Durch das Motorgerät werden giftige Abgase erzeugt, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein. Deshalb dürfen Sie niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Gerät arbeiten. Sorgen Sie bei den Arbeiten für ausreichende Beleuchtung. Achten Sie bei Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände auf einen sicheren Stand.

• Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen haben.
• Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise.
  • Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Achtung: Achten Sie auf herabfallende Äste.

Schritt-für-Schritt-Anleitung

1. Machen Sie die Motorastkettensäge wie unter „Erstinbetriebnahme“ beschreiben betriebsbereit und starten Sie diese wie unter „Bedienung“ angewiesen.
2. Benutzen sie immer die richtige Arbeitskleidung Schutzbrille, Helm, Schutzschuhe und Schutzhandschuhe
3. Benutzen Sie beide Hände zum Festhalten der Motorastkettensäge. Nur den vorgesehenen Griffbereiche beim Betrieb des Gerätes benutzen. Gut festhalten. Die Daumen und Finger müssen um den Griff und den Stiel greifen.
4. Sicherstellen, dass die Füße gut platziert sind. Das Gewicht gleichmäßig auf die Füße verteilen.
5. Beim Starten eines Schnittes die sich bewegende Kette an das/den Holz/Ast platzieren. Die Motorastkettensäge fest am Platz halten dadurch mögliches Springen oder Rutschen (seitliche Bewegungen) des Gerätes vermeiden. Möglichst mit voller Geschwindigkeit der Kette arbeiten.
6. Die Motorastkettensäge mit leichtem Druck führen. Die Motorastkettensäge nicht forcieren. Anderenfalls kann der Motor überlastet werden. Die Säge arbeitet besser und sicherer bei möglichst hoher Drehzahl.
7. Die Motorastkettensäge vom Schnitt entfernen, während sie noch bei voller Geschwindigkeit läuft. Das Gerät durch betätigen des Stop-Schalters ausschalten. Die Motorastkettensäge muss ganz zum Stillstand gekommen sein, bevor sie abgelegt werden darf.

Motor:	2-Takt Motor 25,4 ccm
Max. Leistung	0,75 kW (1 PS)
Tankinhalt	0,6 L
Mischungsverhältnis	1:40
Lärmwertangabe L_WA	dB
Schwertlänge	25 cm
Gewicht ca.	ca. 5,5 kg
Artikel-Nr.: 94068

Störungen - Ursachen - Behebung

Störung Ursache Behebung
Die Säge läuft, schneidet aber nicht	1. Die Kette ist umgedreht auf das Kettenschwert montiert	1. Siehe Zusammenbau von Kettenschwert und Sägekette
Die Säge schneidet nur dann, wenn sie stark forciert wird und das Ergebnis nur wenige Sägespäne mit einigen größeren Splittern hervorbringt	1. Die Kette ist stumpf 1. Siehe Schärfen der Sägekette
Die Kette wird nicht mit Öl versorgt	1. Öltank leer.2. Das Öl ist zu dick.	1. Öltank auffüllen.2. Das richtige Öl verwenden.Siehe Füllen des Öltanks.
Die Kette löst sich vom Kettenschwert	1. Die Kette ist zu locker2. Das Kettenschwert und Kette sind falsch zusammengesetzt	1. Die Kette festziehen. Siehe Justieren der Kettenspannung (siehe Bedienung)2. Siehe Bedienung
Die Säge raucht	1. Das Kraftstoffgemisch enthält zu viel Öl. 1. Gemisch 1:40 verwenden.
Die Säge leckt Öl	1. Die Ölkappe ist nicht geschlossen 1. Die Ölkappe festziehen. Hinweis: Öltank leeren, wenn die Säge nicht benutzt wird

Inspektion und Wartung

HINWEIS: Die Wartungsanleitungen für die Kettensäge beachten. Nicht erwähnte Wartungsarbeiten müssen von einem autorisierten Service vorgenommen werden.

Reinigung des Sägenkörpers

Den Sägenkörper sauber halten. Ein weiches Tuch eingetaucht in mildes Seifenwasser benutzen. Den Sägenkörper damit abwischen.

VORSICHT:

• Die Schneidkanten sind scharf. Schutzhandschuhe beim Handhaben der Kette tragen.
- Reinigung des Sägenkörpers
• Die Säge nicht in Flüssigkeiten tauchen
• Keine Reinigungsmittel benutzen, die Ammoniak, Chlor, oder Schmirgel enthalten
• Keine chlorhaltigen Reinigungslösungen, kein Kohlenstofftetrachlorid, Kerosin oder
- Benzin benutzen

Pflege und Wartung des Kettenschwertes

Ungleichmäßige Abnutzung verursacht die häufigsten Probleme am Kettenschwert. Unsachgemäßes. Schärfen der Schneidelemente der Kette und falsches Einstellen der Tiefenmesser kann dies verursachen. Wenn das Kettenschwert ungleichmäßig abgenutzt wird, erweitert sich die Schwertschiene im Kettenschwert. Dadurch klappert die Säge, und Nuten lockern sich. Die Säge, schneidet nicht gerade. Das Kettenschwert ersetzen, wenn dieser Fall eintritt. Das Kettenschwert vor dem Schärfen der Säge inspizieren. Eine abgenutztes oder beschädigtes Kettenschwert ist nicht sicher und beschädigt die Kette, wodurch das Schneiden schwieriger wird.

• Das Kettenschwert von der Motorastkettensäge entfernen.
• Das Sägemehl in der Schwertschiene des Kettenschwerts von Zeit zu Zeit entfernen. Dazu ein Kittmesser oder einen Draht verwenden.
• Nach mehreren Feilarbeiten von Hand ist die Kette von einem Servicezentrum oder einer Schärfmaschine zu schärfen .Dadurch werden gleichmäßige Feilarbeiten sicher gestellt.
• Unebenheiten an den Seiten des Kettenschwert entfernen. Eine flache Feile benutzen, um die
• Ecken gerade zu feilen
• Das Kettenschwert nicht wieder einsetzen, wenn das Kettenschwert verbogen oder gespalten ist, wenn die innere Schwertschiene stark abgenutzt ist

Schärfen der Sägekette

ICHT:

• Die Schneidkanten sind scharf. Schutzhandschuhe beim Handhaben der Kette tragen.

Die Kette scharf halten dadurch schneidet sie schneller und sicherer. Eine stumpfe Kette verursacht unnötigen Verschleiß von Kettenrad, Kettenschwerts, Kette und Motor. Die Kette ist stumpf, wenn sie in das Holz gedrückt werden muss und das Schneiden nur Sägemehl und einige größere Splitter erbringt.

Tipp: Benutzen Sie eines der Sägekettenschärfgeräte der Fa. Güde.

Sägekettenschärfgerät GS 650	Robustes Universal - Sägekettenschärfgerät für alle gängigen Sägekettentypen zur festen Montage. Leistungsstarker Motor, 2 x 35° Skala, Schärfwinkel bequem einstellbar durch Handrad, Kettenführungsschiene mit variabel verstellbarem Anschlag. Kettenfixierung und -arretierung durch griffige Klemmschrauben. Einfaches Schärfen der Schneidezähne durch Druck auf das Motorgehäuse.EAN 40 15671 94090 2Artikel-Nr. 94090
Sägekettenschärfgerät Profi 2500	Professionelles Sägekettenschärfgerät, geeignet für alle gängigen Sägetypen, zur festen Montage vorgesehen, Leistungsstarker Motor, ohne Umspannen der Sägekette beide Zahnstellungen schärfbar durch drehbare Spannvorrichtung und drehbarem Schleifkopf, inklusive Beleuchtung des Schärfbereichs (230 Volt, 15 Watt, E14). Alle Einstellungen leicht bedienbar, Grundkörper aus verwindungsfreiem Alu-Druckguß, Schleifkopf mit großem Griff für leichtes Schwenken beim Schleifen mit automatischer Rückstellung des Schleifkopfes. Inkl. 1 Scheibe 145 x 22,3 x 3,2mm, 1 Scheibe 145 x 22,3 x 4,7 mm, mit Abziehstein und Schleiflehre.EAN: 40 15671 94131 2Artikel-Nr. 94131

Schärfen mit der Feile

• Die Feilenführung für das Feilen bei 30° benutzen.
• Die Kette zur richtigen Spannung justieren
• Das Kettenschwert vorsichtig in den Schraubstock spannen. Hinweis: Die Kette nicht einklemmen.
- Die 4 mm runde Feile (verbunden mit der Feilenführung) in die Schwertschiene zwischen der oberen Platte und dem Tiefenmesser an der Kette einsetzen. Die Feilenführung sollte auf der oberen Platte sowie auf dem
• Tiefenmesserruhen (Hinweis: Am Mittelpunkt der Führungsschiene feilen.
- Die Feilenführung gerade halten. Sicherstellen, dass die 30° Markierung an der Feilenführung parallel zur Mitte des Kettenschwerts verläuft .Dies gewährleistet, dass die Schneidelementen mit einem Winkel von 30° gefeilt werden.
• Das jeweilige Schneidelement von innen nach außen feilen, bis es scharf ist. Nur in eine Richtung feilen.
- Hinweis: Zwei oder drei Striche mit der Feile sollten das Schneidelement schärfen.
- Nachdem jedes Schneidelement geschärft ist, die Kette vorwärts bewegen und das nächste
- Schneidelement schärfen. Alle Schneidelemente an einer Seite der Kette feilen. Zur anderen Seite vorgehen und das Verfahren wiederholen.

Feilen der Tiefenmesser der Schneidelemente

Der Spielraum der Tiefenmesser wird reduziert, wenn die Schneidelemente geschärft werden. Nach jedem zweiten oder dritten Schärfen sind die Tiefenmesser an den Schneidelementen erneut einzustellen.

• Das Tiefenmesswerkzeug (0,635 mm) fest auf die Spitze von zwei Schneidelementen setzen.
- Stellen Sie sicher, dass der Tiefenmesser in den Schlitz im Tiefenmesswerkzeug eindringt
- Eine mittelgroße flache Feile benutzen. Den Tiefenmesser mit dem Tiefenmesswerkzeug gerade feilen.
• Das Tiefenmesswerkzeug entfernen. Mit der flachen Feile die vordere Ecke des Tiefenmessers der Schneidelements rund feilen

Austausch der Sägekette

Die Kette austauschen, wenn die Schneidelemente nach wiederholtem Schärfen zu abgenutzt sind oder wenn die Kette bricht. Nur eine Ersatzkette benutzen, die in diesem Handbuch erwähnt wird. Beim Austausch der Kette ist auch das Kettenrad auszutauschen. Dadurch wird die Kette ordnungsgemäß angetrieben. Hinweis: Die entsprechende Kette und Antriebskettenrad sind unter. (Siehe Kap. Sägeketten und Schwert Austausch)

Sicherheitshinweise für die Inspektion und Wartung

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Inspektions- und Wartungsplan

Zeitintervall Beschreibung	Evtl. weitere	Details
Nach jedem Gebrauch	Das Gerät von Sägespänen gründlich reinigen.
Nach Bedarf	Kette schärfen
Nach Bedarf	Öltank füllen
Nach jedem 3. Einsatz	Kardanwelle schmieren

Gefährdung	Beschreibung	Schutzmaßnahme(n)	Restgefahr
Hearing disorder Hearing may be damaged in result of prolonged work with the unit .	Wear ear protectors

Technische gegevens:

Mechanische Restgefahren

EG-Konformitätserklärung

Hiermit erklären wir, Güde GmbH & Co. KG

We herewith declare, Birkichstraße 6, 74549 Wolpertshausen, Germany

Daß die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte: - GAK 750 B

Einschlägige EG-Richtlinien: - 98/37/EG

Angewandte harmonisierte

Normen:

- EN ISO 11680-1:2000+AC:2002

Datum/Herstellerunterschrift:

25.05.2009

Angaben zum Unterzeichner:

Hr. Arnold, Geschäftsführer

Title of Signatory:
