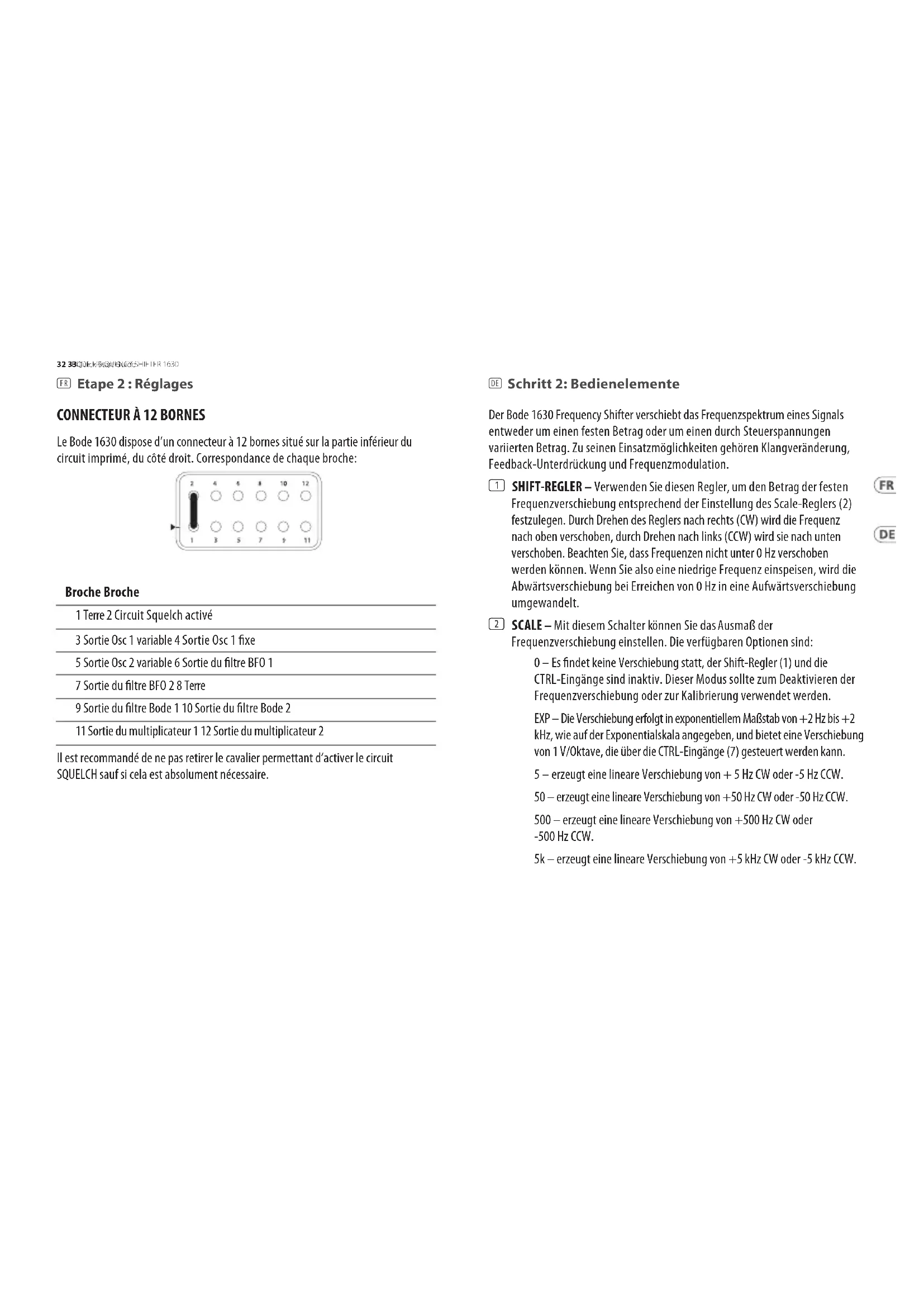

(FR) Etape 2 : Réglages (DE) Schritt 2: Bedienelemente Der Bode 1630 Frequency Shifter verschiebt das Frequenzspektrum eines Signals entweder um einen festen Betrag oder um einen durch Steuerspannungen variierten Betrag. Zu seinen Einsatzmöglichkeiten gehören Klangveränderung, Feedback-Unterdrückung und Frequenzmodulation. (1) SHIFT-REGLER – Verwenden Sie diesen Regler, um den Betrag der festen Frequenzverschiebung entsprechend der Einstellung des Scale-Reglers (2) festzulegen. Durch Drehen des Reglers nach rechts (CW) wird die Frequenz nach oben verschoben, durch Drehen nach links (CCW) wird sie nach unten verschoben. Beachten Sie, dass Frequenzen nicht unter 0 Hz verschoben werden können. Wenn Sie also eine niedrige Frequenz einspeisen, wird die Abwärtsverschiebung bei Erreichen von 0 Hz in eine Aufwärtsverschiebung umgewandelt. (2) SCALE – Mit diesem Schalter können Sie das Ausmaß der Frequenzverschiebung einstellen. Die verfügbaren Optionen sind: 0 – Es ndet keine Verschiebung statt, der Shift-Regler (1) und die CTRL-Eingänge sind inaktiv. Dieser Modus sollte zum Deaktivieren der Frequenzverschiebung oder zur Kalibrierung verwendet werden. EXP – Die Verschiebung erfolgt in exponentiellem Maßstab von +2 Hz bis +2 kHz, wie auf der Exponentialskala angegeben, und bietet eine Verschiebung von 1 V/Oktave, die über die CTRL-Eingänge (7) gesteuert werden kann. 5 – erzeugt eine lineare Verschiebung von + 5 Hz CW oder -5 Hz CCW. 50 – erzeugt eine lineare Verschiebung von +50 Hz CW oder -50 Hz CCW. 500 – erzeugt eine lineare Verschiebung von +500 Hz CW oder -500 Hz CCW. 5k – erzeugt eine lineare Verschiebung von +5 kHz CW oder -5 kHz CCW. CONNECTEUR À 12 BORNES Le Bode 1630 dispose d’un connecteur à 12 bornes situé sur la partie inférieur du circuit imprimé, du côté droit. Correspondance de chaque broche: Broche Broche 1 Terre 2 Circuit Squelch activé 3 Sortie Osc 1 variable 4 Sortie Osc 1 xe 5 Sortie Osc 2 variable 6 Sortie du ltre BFO 1 7 Sortie du ltre BFO 2 8 Terre 9 Sortie du ltre Bode 1 10 Sortie du ltre Bode 2 11 Sortie du multiplicateur 1 12 Sortie du multiplicateur 2 Il est recommandé de ne pas retirer le cavalier permettant d’activer le circuit SQUELCH sauf si cela est absolument nécessaire.34 35Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(3) SQUELCH THRESHOLD – Verwenden Sie diesen Regler, um den Ausgang des Frequency Shifters zu unterdrücken, wenn der Eingangspegel unter den gewünschten Schwellenwert von 0 dBu bis -60 dBu fällt. Wenn ein Signal die Squelch-Schaltung durchläuft, leuchtet die LED über dem Regler. Der Squelch-Regler kann durch Entfernen des Jumpers zwischen den Pins 1 und 2 der 12-poligen Testleiste auf der Unterseite der Platine deaktiviert werden (siehe unten). (4) ZERO ADJUST – Verwenden Sie diesen Regler, um die Nullposition des Shift- Reglers zu kalibrieren, wenn ein Eingangssignal anliegt. Die Geschwindigkeit der blinkenden LED über dem Regler verringert sich immer weiter, bis Null erreicht ist (keine Verschiebung). Dieser Regler kann auch zur Feineinstellung der Verschiebungsstärke verwendet werden. (5) MIXTURE – Mit diesem Regler können Sie den Anteil der A- und B-Signale an den Mix-Ausgängen (10) anpassen. Bei einer Linksdrehung erhöht sich der A-Anteil, bei einer Rechtsdrehung der B-Anteil. (6) SIG IN – Verwenden Sie diese 3,5 mm TS-Buchse zur Eingabe eines Signals, dessen Frequenz verschoben werden soll. Der maximale Eingangspegel beträgt +12 dBu. (7) CTRL-EINGÄNGE 1 - 3 – Verwenden Sie diese 3,5 mm TS-Buchsen, um den Shift-Betrag mit externen CV-Quellen zu steuern. Die drei Eingänge werden mit dem Shift-Regler (1) summiert. Die maximale Spannung zwischen den drei Eingängen und dem Shift-Regler beträgt 10 V. Bei vollständiger Linksdrehung des Shift-Reglers beträgt der Steuereingangsbereich 0 V bis +10 V. Bei vollständiger Rechtsdrehung des Shift-Reglers beträgt der Steuereingangsbereich -10 V bis 0 V. (8) OUT A – Verwenden Sie diese parallelen 3,5 mm TS-Buchsen, um den frequenzverschobenen Ausgang abzugreifen. (9) OUT B – Verwenden Sie diese parallelen 3,5 mm TS-Buchsen, um einen invertierten frequenzverschobenen Ausgang abzugreifen, bei dem sich die Frequenz nach unten verschiebt, wenn sich A nach oben verschiebt, und umgekehrt. (10) MIX OUT – Verwenden Sie diese 3,5 mm TS-Buchsen, um ein gemischtes Ausgangssignal von A und B entsprechend der Einstellung von Regler 5 zu erhalten. 12 PIN-TESTLEISTE Der Bode 1630 verfügt auf der Unterseite der Hauptplatine rechts über eine zwölfpolige Testleiste. Die Pinbelegung ist wie folgt: Pin Pin 1 Masse 2 Squelch aktiviert 3 Variabler Osc Out 4 Fester Osc 1 Out 5 Fester Osc 2 Out 6 BFO Filter 1 Out 7 BFO Filter 2 Out 8 Masse 9 Bode Filter 1 Out 10 Bode Filter 2 Out 11 Multiplier 1 Out 12 Multiplier 2 Out Es wird empfohlen, den Jumper zur Squelch-Aktivierung an seinem Platz zu belassen, falls seine Entfernung nicht unbedingt erforderlich ist. (DE) Schritt 2: Bedienelemente36 37Quick Start Guide

(DE) Netzanschluss Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen, bevor das Modul in ein Rackgehäuse eingebaut wurde.

1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das

2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil

oder im Rack-Gehäuse. Der Anschluss verfügt über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt werden kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.

3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls.

Der Anschluss verfügt über eine Lasche, die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.

4. Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie

das Modul in einem Gehäuse montieren und die Stromversorgung einschalten. Installation Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten. Schließen Sie das Netzkabel vor der Montage an. Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben, die entlang der Länge des Gehäuses 2 PS voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten können. Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte jedoch in der ungefähren Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die Schrauben anbringen. Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position festgelegt wurde. (PT) Conexão de Força O módulo vem com o cabo de alimentação necessário para conectar a um sistema de fonte de alimentação Eurorack padrão. Siga estas etapas para conectar a alimentação ao módulo. É mais fácil fazer essas conexões antes que o módulo seja montado em um gabinete de rack.
