Tipo de producto	Sintetizador modular (módulo Eurorack)
Marca	Behringer
Modelo	Bode Frequency Shifter 1630
Función principal	Desplazamiento de frecuencia con oscilador BFO integrado
Alimentación	Conector de 10 pines para bus Eurorack (±12 V)
Tamaño en HP	10 HP (ancho)
Profundidad	Aproximadamente 30 mm (sin cable)
Consumo eléctrico	Estándar Eurorack
Número de entradas de audio	1 entrada de señal (MiniJack mono)
Entradas de control (CV)	3 entradas (MiniJack mono)
Salidas de audio	Out A, Out B, Mix Out (MiniJack mono, cada salida duplicada)
Ajustes	Frecuencia, Escala (0/EXP/5/50/500/5k), Umbral de Squelch, Ajuste de Cero, Mezcla
Conector interno	12 pines para acceso a circuitos internos (oscilador, filtros Bode, multiplicador)
Rango de desplazamiento	Lineal hasta ±5 kHz o exponencial 2 Hz a 2 kHz
Nivel de entrada máximo	+12 dBu
Rango de voltaje CV	0 a +10 V (potenciómetro izquierdo) o -10 a 0 V (potenciómetro derecho)
Umbral de Squelch	0 dBu a -60 dBu
Calibración	Mediante potenciómetro Zero Adjust e indicación LED
Mantenimiento	Limpiar con un paño seco; ninguna pieza reparable por el usuario
Condiciones de uso	Tropical o moderado, temperatura máxima 45 °C
Garantía	Limitada, consulte el sitio web de Music Tribe
Peso	Aproximadamente 150 g (estimación)

Preguntas frecuentes - Bode Frequency Shifter 1630 BEHRINGER

¿Cómo se conecta la alimentación eléctrica del Bode 1630?

Utilice el cable de alimentación suministrado: el conector de 16 pines se conecta al bus Eurorack (identifique la orientación con la lengüeta) y el conector de 10 pines a la toma en la parte posterior del módulo. La banda roja indica el pin 1 (-12 V).

¿Cuál es la función del ajuste SCALE?

El selector SCALE elige el rango de desplazamiento de frecuencia: 0 (ninguno), EXP (exponencial 2 Hz-2 kHz), 5, 50, 500 o 5k Hz en lineal. Úselo para adaptar el rango de desplazamiento a su aplicación.

¿Cómo calibrar la posición cero del desplazamiento?

Ajuste el potenciómetro ZERO ADJUST mientras observa el LED: parpadea más lentamente cuanto más se acerca a cero. Deténgase cuando casi se apague: el desplazamiento es entonces nulo.

¿Para qué sirven las salidas A, B y MIX OUT?

La salida A entrega la señal desplazada en frecuencia; la salida B da la versión invertida (si A aumenta, B disminuye). La salida MIX OUT combina A y B según el ajuste MIXTURE.

¿Puedo usar el Bode 1630 para eliminar el acoplamiento (feedback)?

Sí, al desplazar la frecuencia un valor fijo, sale del modo de enganche del feedback. Asócielo con un filtro o un compresor para un resultado óptimo.

¿Cómo conectar señales de control externas (CV)?

Las tres entradas CTRL (mini-jack mono) aceptan voltajes de 0 a 10 V (o -10 a 0 V según el potenciómetro de frecuencia). Se suman entre sí y con el ajuste interno.

¿Es obligatorio el circuito Squelch?

No, se puede desactivar retirando el puente entre los pines 1 y 2 del conector de 12 pines en la parte inferior de la placa de circuito. Por defecto, corta la salida cuando la señal de entrada es demasiado débil.

¿Cuáles son los riesgos eléctricos a evitar?

Nunca abra la tapa ni desmonte el panel posterior. El interior no contiene ninguna pieza reparable por el usuario. Evite cualquier exposición a la lluvia, humedad o salpicaduras.

¿Puedo usar este módulo en un clima tropical?

Sí, el aparato está diseñado para funcionar en clima tropical o moderado, con una temperatura ambiente máxima de 45 °C.

¿Dónde encontrar actualizaciones o más información?

Visite el sitio web musictribe.com para registrar su producto, consultar la garantía y obtener ayuda en línea.

MANUAL DE USUARIO Bode Frequency Shifter 1630 BEHRINGER

Las terminales marcadas con este

símbolo transportan corriente eléctrica de magnitud sufi ciente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefi jados. Cualquier otra instalación o modifi cación debe ser realizada únicamente por un técnico cualifi cado.

Este símbolo,

siempre que

aparece, le advierte de la presencia de voltaje peligroso sin aislar dentro de la caja;

este voltaje puede ser sufi ciente para constituir un riesgo de descarga.

Este símbolo, siempre que aparece, le advierte sobre instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, lea el manual.

Atencion

Para reducir el riesgo de descarga eléctrica, no quite la tapa (o la parte posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualifi cado.

Atención

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención

Las instrucciones de servicio deben llevarlas a cabo exclusivamente

personal cualin cado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualifi cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las

instrucciones.

1. No use este aparato cerca del agua.

2. Limpie este aparato con un paño seco.

3. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

4. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplifi cadores) que puedan producir calor.

5. No elimine o deshabilitte nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Un enchufe polarizado tiene

dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsoleta.

1. Coloque el cable de suministro de energía de manera que no pueda ser písado y que esté protegido de objetos afi lados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.

2. Use únicamente los dispositivos o accesorios especificados por el fabricante.

1. Use únicamente la carretilla, plataforma,

trípode, soporte o mesa especifi cados por el fabricante o suministrados junto con el equipo. Al transportar el equipo,

tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.

2. Confie las reparaciones únicamente a servicios técnicos cualifi cados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, se hubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.

3. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión a tierra.

4. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesible fácilmente.

17.

Cómo debe deshacerse de este aparato:

Este símbolo indica que este aparato no debe ser tratado como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclaje de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una librería o similar.

2. No coloque objetos con llama, como una vela encendida, sobre este aparato.

3. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas.

67QDBS Frequency Shifter 1630

Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.

1. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confi ar total o parcialmente en la descripciones, fotografías o afi rmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modifi caciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd.

2022 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community.musictribe.com/pages/support#warranty.

El modulador de frecuencia Bode 1630 Frequency Shifter modifica el espectro de frecuencia de una señal determinada en una cantidad fija, o en una variable por medio de control por voltaje. Entre los usos de esta unidad están la modulación tonal, la supresión de realimentación o feedback y la modulación de frecuencia.

1 CONTROL AMOUNT OF SHIFT – use este control para ajustar la cantidad de cambio de frecuencia fijo, de acuerdo al ajuste del control Scale (2). El giro de este control a la derecha modula la frecuencia hacia arriba; el giro a la izquierda la modula hacia abajo. Tenga en cuenta que las frecuencias no pueden ser modificadas por debajo de los 0 Hz, por lo que cuando use una entrada de baja frecuencia, una vez que se llegue al límite inferior de 0 Hz, el cambio hacia abajo "se dará la vuelta" para convertirse en un cambio hacia arriba.
2 SCALE – use este control de posiciones para ajustar la escala del cambio de frecuencia. Las opciones posibles son:

0 – no se produce ningún cambio, el control Shift (1) y las entradas CTRL son inoperativas. Utilice este modo para desactivar la modulación de frecuencia, o para la calibración.

EXP – la modulación o cambio se produce en una escala exponencial, de +2 Hz a +2 kHz, tal como aparece marcado en la escala Exponential, lo que ofrece un cambio de 1 V/Octava que puede ser controlado por medio de las entradas CTRL (7).

5 – Le ofrece un cambio lineal de + 5 Hz a la derecha o -5 Hz a la izquierda.
50 – Le ofrece un cambio lineal de +50 Hz a la derecha o -50 Hz a la izquierda.
500 – Le ofrece un cambio lineal de +500 Hz a la derecha o -500 Hz a la izquierda.
5k – Le ofrece un cambio lineal de +5 kHz a la derecha o -5 kHz a la izquierda.

28 290WickRSGDHCQeSHIFTER 1630

ES Paso 2: Controles

3 SQUELCH THRESHOLD – use este control para eliminar la salida del modulador de frecuencia cuando el nivel de entrada caiga por debajo del umbral deseado, de 0 a -60 dBu. Cuando el circuito de aplastamiento o "squelch" esté tratando una señal, el piloto LED que está encima del control se iluminará. Puede desactivar este control quitando el puente que hay entre las puntas 1 y 2 del cabezal de pruebas de 12 puntas del panel inferior de la placa de circuitos (vea abajo).
4 ZERO ADJUST — use este control para calibrar la cantidad de control de la posición cero cuando hay presente una señal de entrada. La velocidad de parpadeo del piloto LED que está encima del control irá reduciéndose hasta que esté cerca de cero (sin cambio). También puede usar este control como un ajuste preciso de la cantidad de cambio.
5 MIXTURE – use este control para ajustar un balance de la cantidad de señales A y B presentes en las salidas Mix (10). El giro a la izquierda vuelca la señal hacia A, mientras que el giro a la derecha lo hace hacia B.
6 SIG IN – use esta toma de tipo TS de 3.5 mm para dar entrada a una señal sobre la que vaya a aplicar una modulación de frecuencia. El nivel de entrada máximo son +12 dBu.
⑦ CTRL INPUTS 1-3 – use estas tomas TS de 3.5 mm para controlar la cantidad de cambio o modulación usando fuentes de CV (control por voltaje). Las tres entradas son sumadas juntas con el control Shift (1). El voltaje máximo entre las tres entradas y el control Shift son 10 V. Si el control Amount of Shift está en el tope izquierdo, el rango del control de entrada será de 0 a +10 V, mientras que si está en el tope derecho, el rango será de -10 V a 0 V.
8 OUT A – use estas tomas TS de 3.5 mm en paralelo para derivar la salida con la frecuencia modificada.
9 OUT B — use estas tomas TS de 3.5 mm en paralelo para derivar la salida con la frecuencia modificada invertida, en la que la frecuencia irá hacia abajo si A va hacia arriba y al revés.

10 MIX OUT – use estas tomas TS de 3.5 mm para derivar una salida mezclada de A y B de acuerdo al ajuste del control 5.

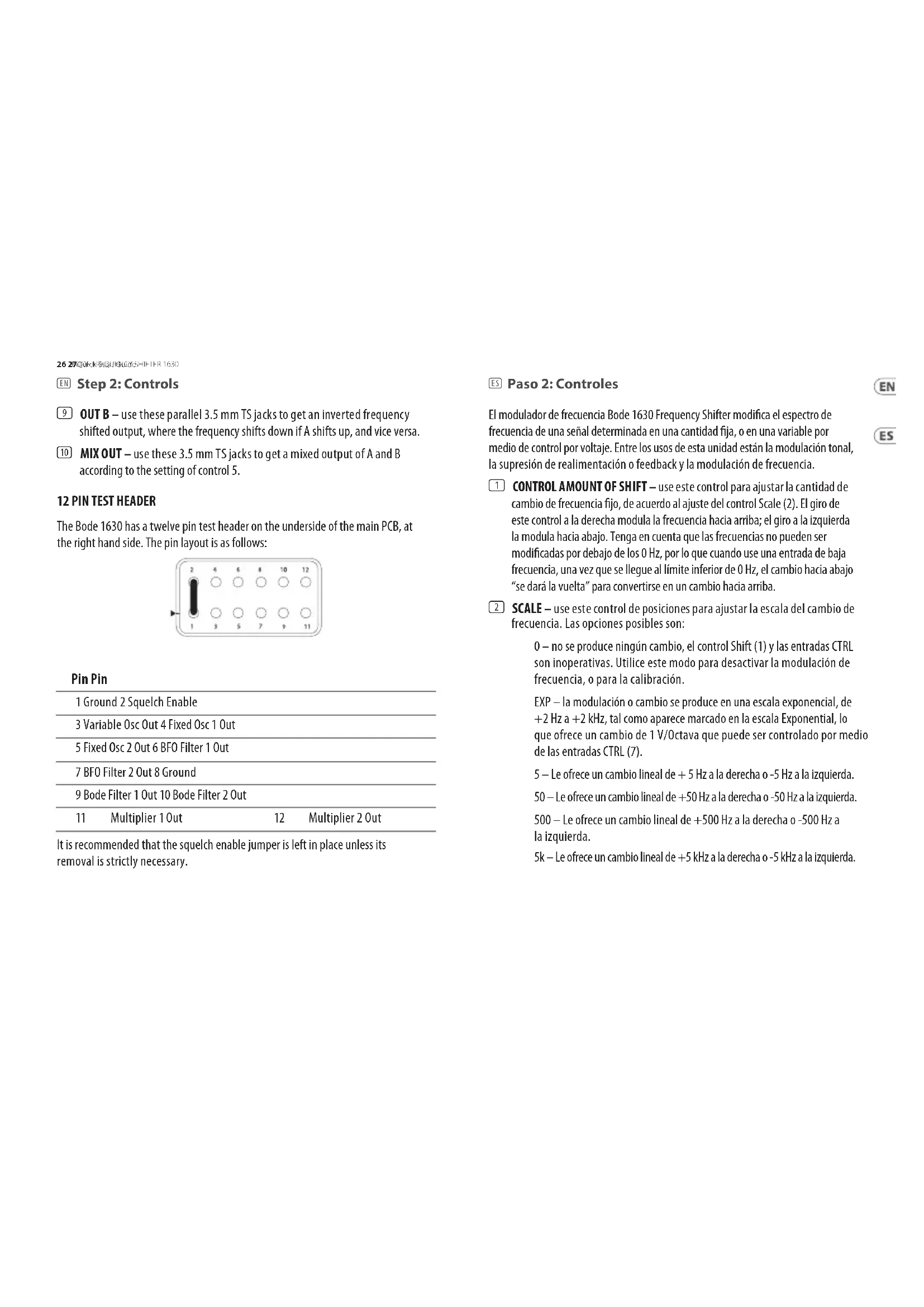

CABEZAL DE PRUEBAS DE 12 PUNTAS

El Bode 1630 dispone de un cabezal de pruebas con puntas en la parte inferior de la placa de circuitos principal, en el lado derecho. La distribución de las puntas es la siguiente:

2 4 6 8 10 12 1 3 5 7 9 11

Punta Punta

1 Masa 2 Activación Squelch
3 Salida Osc variable 4 Salida Osc 1 fija
5 Salida Osc 2 fija 6 Salida filtro 1 BFO
7 Salida filtro 2 BFO 8 Masa
9 Salida filtro 1 Bode 10 Salida filtro 2 Bode
11	Salida 1 multiplicador	12	Salida 2 multiplicador

Recomendamos que deje colocado en su sitio el puente de activación de Squelch salvo que quitarlo sea estrictamente necesario.

30 3100000000000000000000000000000000000000000

ES Conexión Eléctrica

El módulo viene con el cable de alimentación necesario para conectarse a un sistema de suministro de energía Eurorack estándar. Siga estos pasos para conectar la alimentación al módulo. Es más fácil realizar estas conexiones antes de que el módulo se haya montado en una caja de rack.

1. Apague la fuente de alimentación o la caja del bastidor y desconecte el cable de alimentación.
2. Inserte el conector de 16 clavijas del cable de alimentación en la toma de la fuente de alimentación o en la caja del bastidor. El conector tiene una pestaña que se alineará con el espacio en el zócalo, por lo que no se puede insertar incorrectamente. Si la fuente de alimentación no tiene un enchufe con llave, asegúrese de orientar el pin 1 (-12 V) con la raya roja en el cable.
3. Inserte el conector de 10 pines en el zócalo en la parte posterior del módulo. El conector tiene una pestaña que se alineará con el enchufe para una orientación correcta.
4. Una vez que ambos extremos del cable de alimentación se hayan conectado de forma segura, puede montar el módulo en una caja y encender la fuente de alimentación.

Instalación

Los tornillos necesarios se incluyen con el módulo para su montaje en una caja Eurorack. Conecte el cable de alimentación antes del montaje.

Dependiendo de la caja del bastidor, puede haber una serie de orificios fijos separados 2 HP a lo largo de la caja, o una pista que permita que las placas roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de movimiento libre permiten un posicionamiento preciso del módulo, pero cada placa debe colocarse en una relación aproximada con los orificios de montaje en su módulo antes de colocar los tornillos.

Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los orificios de montaje esté alineado con un riel o placa roscada. Coloque los tornillos parcialmente para comenzar, lo que permitirá pequeños ajustes en la posición mientras los alinea todos. Una vez establecida la posición final, apriete los tornillos.

Aspectos importantes

Informations importantes

1. Register online.

Le recomendamos que registre su nuevo aparato Music Tribe justo después de su compra accediendo a la página web musictribe.com. El registro de su compra a través de nuestro sencillo sistema online nos ayudará a resolver cualquier incidencia que se presente a la mayor brevedad posible. Además, aproveche para leer los términos y condiciones de nuestra garantía, si es aplicable en su caso

1. Averías. En el caso de que no exista un distribuidor Music Tribe en las inmediaciones, puede ponerse en contacto con el distribuidor Music Tribe de su país, que encontrará dentro del apartado "Support" de nuestra página web musictribe.com. En caso de que su país no aparezca en ese listado, acceda a la sección "Online Support" (que también encontrará dentro del apartado "Support" de nuestra página web) y compruebe si su problema aparece descrito y solucionado alli. De forma alternativa, envienos a través de la página web una solicitud online de soporte en período de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente.

Antes de enchufar este aparato a una salida de corriente, asegúrese de que dicha salida sea del voltaje adecuado para su modelo concreto. En caso de que deba sustituir un fusible quemado, deberá hacerlo por otro de idénticas especificaciones, sin excepción.
