| Produkttyp | Kühl-Gefrierkombination |
| Marke | MEDION |
| Modell | MD 37298 |
| Abmessungen (H x B x T) | 1430 x 545 x 555 mm |
| Nettogewicht | Ca. 38 kg |
| Energieeffizienzklasse | E |
| Jährlicher Energieverbrauch | 171,92 kWh/Jahr |
| Spannung / Frequenz | 220-240 V ~ 50 Hz |
| Nennstrom | 0,75 A |
| Kältemittel | R-600a (47 g) |
| Isolierung | Cyclopentan |
| Gesamtkapazität | 206 L (Kühlteil: 169 L, Gefrierteil: 37 L) |
| Gefriervermögen | 2,4 kg/24 h |
| Lagerzeit bei Stromausfall | 13,5 h |
| Klimaklasse | N/ST (Umgebungstemperatur: 16°C bis 38°C) |
| Geräuschemission | 40 dB(A) – Klasse C |
| Abtauen | Manuell (Kühl- und Gefrierteil) |
| Innenbeleuchtung | Glühlampe E14, max. 10 W, Ø 26 mm, L 55 mm |
| Türanschlag wechselbar | Möglich (reversible Türscharniere) |
| Mitgeliefertes Zubehör | 3 Türablagen, 2 Glasablagen, 1 Gemüseschale mit Deckel, 1 Gefriergitter, 1 Eiswürfelbehälter, 1 Eierablage |
| Garantie | 24 Monate |
| Kundendienst | Medion Frankreich: 03 02 43 16 60 30 (Mo-Fr 9-19 Uhr) |
Häufig gestellte Fragen - MD 37298 MEDION
Benutzerfragen zu MD 37298 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 37298 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 37298 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 37298 MEDION
Kühl-Gefrierkombination
1. Informationen zu dieser Bedienungsanleitung .... 5
1.1. Zeichenerklärung....5
2. Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise
3.1. Eingeschränkter Personenkreis ES
3.2. Allgemeine Sicherheitshinweise
3.3. Transport....10 IT
3.4. Aufstellung und elektrischer Anschluss ....11
3.5. Reinigung und Wartung
3.6. Störungen....15
3.7. Entsorgung....16
4. Lieferumfang 1
5. Geräteübersicht 1
6. Empfohlende Lagerung von Lebensmitteln 18
7. Informationen zum Gerät 19
7.1. Information zum verwendeten Kältemittel R-600a ....19
8. Gerät vorbereiten 20

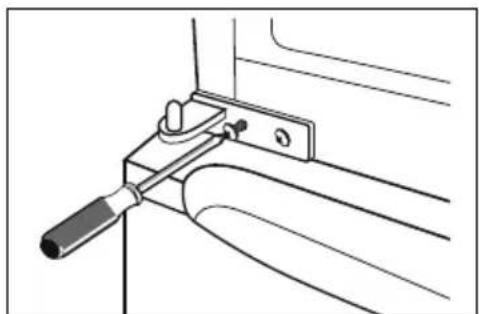

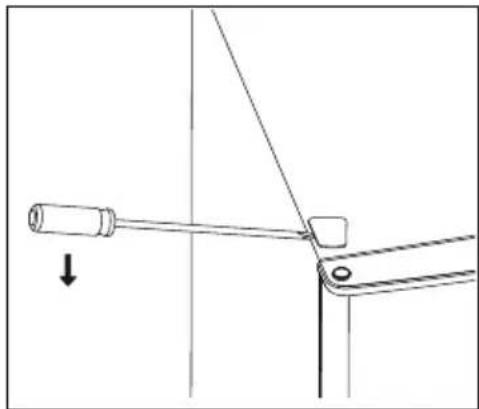

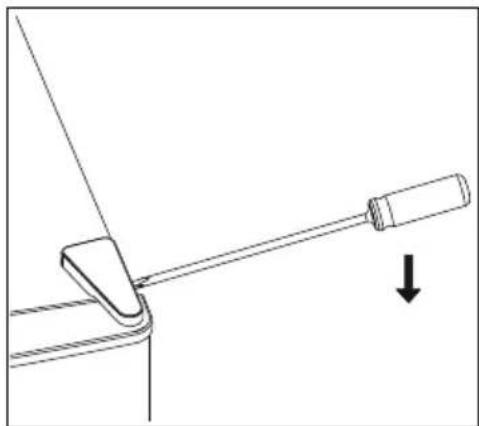

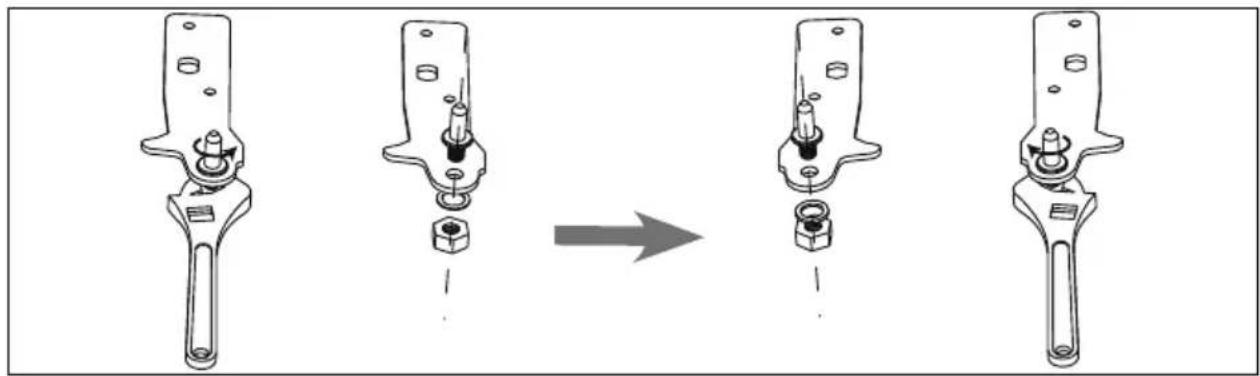

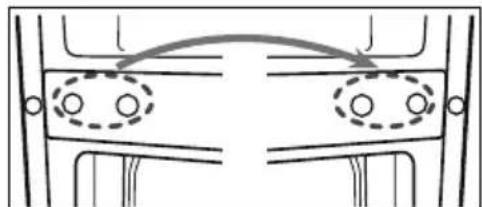

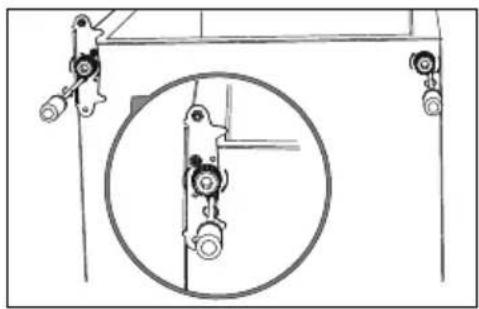

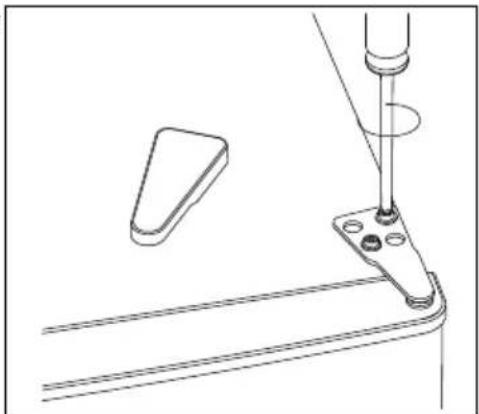

8.1. Wechsel des Türanschlages
8.2. Gerät aufstellen....24

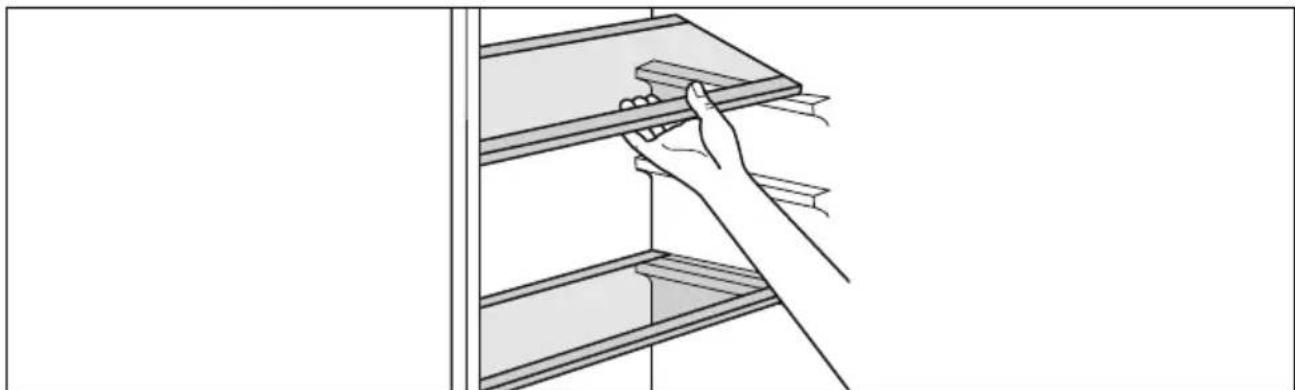

8.3. Herausnehmen und Wiedereinsetzen von Einlegeböden 24
9. Gerät bedienen 25
9.1. Gerät ausschalten....26
10. Energieverbrauch optimieren 26
10.1. Empfohlende Temperatureinstellung....26
10.2. Aufbewahren der Lebensmittel im Kühlraum 27
10.3. Tiefkühlung von Lebensmitteln......28
10.4. Auftauen von Lebensmitteln....29
11. Reinigung und Wartung 29
11.1. Abtauen des Kühl- und Gefrierraums....31
11.2. Gerät reinigen....32
11.3. Glühlampe auswechseln 33
12. Maßnahmen bei Stromausfall 33
13. Fehlerbehebung 34
14. Längere Nichtverwendung 35
15. Entsorgung......36
- Technische Daten 37
16.1. Produktdatenblatt 37 - EU-Konformitätsinformation 39
- Ersatzteile 39
- Serviceinformationen 40
- Impressum 43

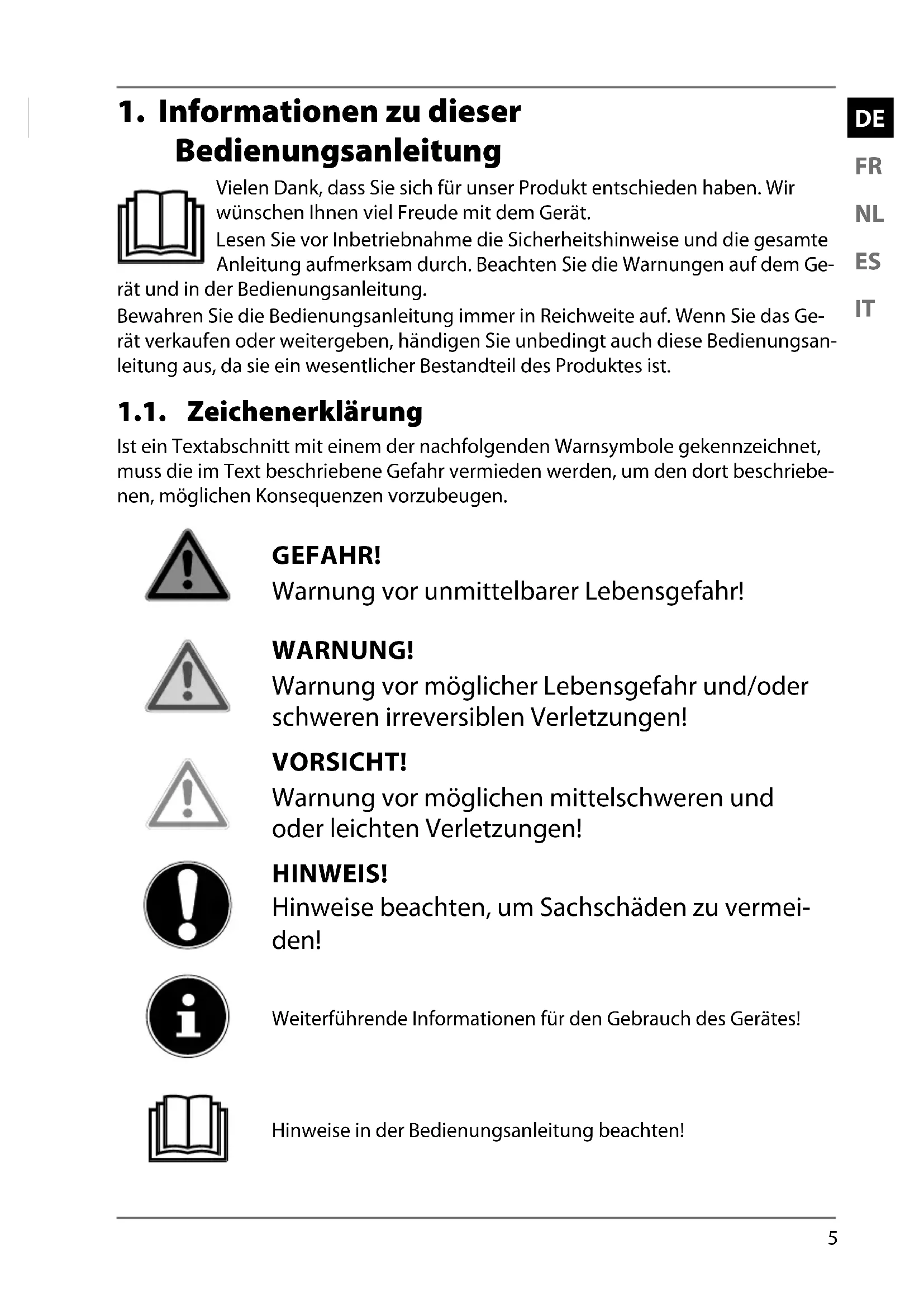

1. Informationen zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.
1.1. Zeichenerklärung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
VORSICHT!
Warnung vor möglichen mittelschweren und oder leichten Verletzungen!
HINWEIS!
Hinweise beachten, um Sachschäden zu vermeiden!
Weiterführende Informationen für den Gebrauch des Gerätes!
Hinweise in der Bedienungsanleitung beachten!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
WARNUNG!
Warnung vor Gefahr durch feuergefährliche und/oder leicht entzündlichen Stoffe!
WARNUNG!
Warnung vor Gefahr durch explosionsgefährliche Stoffe!
Aufzählungspunkt / Information über Ereignisse während der Bedienung
Auszuführende
Handlungsanweisung
Auszuführende Sicherheitshinweise
Kennzeichnung von Verpackungsmaterialien bei der Mülltrennung. Kennzeichnung mit den Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe
Der Grüne Punkt kennzeichnet Verkaufsverpackungen, die vom Dualen Sammel- und Verwertungssystem gemäß Verpackungsverordnung entsorgt bzw. recycelt werden.
Verpackung umweltgerecht entsorgen (siehe Kapitel „Entsorgung“)
Gerät umweltgerecht entsorgen (siehe Kapitel „Entsorgung“)
Zeigt die korrekte aufrechte Position der Transportverpackung an.
CE
Konformitätserklärung (siehe Kapitel „EU-Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien.
2. Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zum Kühlen und Gefrieren von Lebensmitteln. Dieses Gerät ist für den Gebrauch im Haushalt und in ähnlichen Anwendungsbereichen vorgesehen wie z. B.:
– Personalküchenbereichen in Läden, Büros und anderen Arbeitsbereichen;
– in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
- Frühstückspensionen;
- im Catering und ähnlichem Großhandelseinsatz.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
■ Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
■ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
■ Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
3. Sicherheitshinweise
WICHTIGE SICHERHEITSANWEISUNGEN – SORGFÄLTIG LESEN UND FÜR DEN WEITEREN GEBRAUCH AUFBEWAHREN!
3.1. Eingeschränkter Personenkreis
WARNUNG!
Verletzungsgefahr!
Verletzungsgefahr bei unsachgemäßem Gebrauch.
■ Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
■ Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
■ Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
■ Halten Sie Kinder vom Geräteinneren fern. Wenn die Tür zufällt, besteht Erstickungsgefahr!
■ Lassen Sie Kinder nicht mit der Verpackung spielen.
3.2. Allgemeine Sicherheitshinweise
WARNUNG!
Verletzungsgefahr!
Das Kühlsystem des Gerätes enthält das Kältemittel R-600a. Bei einem Auslaufen des Kältemittels besteht die Gefahr von Verletzungen.
■ WARNUNG! Kältemittelkreislauf nicht beschädigen.
■ Sollte das Kühlsystem dennoch beschädigt worden sein, belüften Sie den Raum. Vermeiden Sie offene Flammen und Zündquellen. Lassen Sie das Gerät vor einer weiteren Verwendung von einer Fachkraft reparieren.
■ Haut- oder Augenkontakt mit Kältemittel kann zu Verletzungen führen. Spülen Sie ggf. sofort die Augen mit klarem Wasser und suchen Sie einen Arzt auf.
■ WARNUNG! Keine elektrischen Geräte innerhalb des Kühlraums betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
■ Manipulierungen am Kältemittelkreislaufs sind unzulässig und der Garantieanspruch erlischt.
WARNUNG!
Brandgefahr!
In den Kältemittelleitungen und im Kompressor befinden sich brennbare Flüssigkeiten.
■ Beachten Sie das Brandgefahr-Warnzeichen an der Geräte-rückseite oder am Kompressor.
■ Vermeiden Sie offene Flammen und Zündquellenwährend des Gebrauchs, der Wartung und der Entsorgung des Geräts.
3.3. Transport
VORSICHT!
Verletzungsgefahr!
Hohes Gewicht des Geräts. Es besteht die Gefahr von Verletzungen durch Überheben.
■ Transportieren Sie das Gerät mindestens mit einer weiteren Person.
HINWEIS!
Möglicher Sachschaden!
Gefahr von Geräteschaden durch unsachgemäßen Transport.
■ Achten Sie darauf dass die Verpackung nicht beschädigt ist.
■ Entfernen Sie vorsichtig das Verpackungsmaterial und überprüfen Sie das Gerät auf Transportschäden.
■ Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Service.
■ Transportieren Sie das Gerät grundsätzlich in der Verpackung und fixieren Sie die Einlegeböden und Schubläden mit Transportsicherungen.
■ Beim Transport und bei der Aufstellung des Geräts darauf achten, dass keine Teile des Kühlkreislaufs beschädigt werden.
Das Gerät möglichst immer senkrecht transportieren. Bei einer Neigung von mehr als 40° beim Transport, erst nach 4 Stunden ans Netz anschließen und einschalten, damit sich der Kältemittelkreislauf nach dem Transport beruhigen kann.
■ Stellen Sie das Gerät nicht auf die Seite oder die Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
■ Das Gerät keinem Regen oder Spritzwasser aussetzen.
3.4. Aufstellung und elektrischer Anschluss
3.4.1. Standort
HINWEIS!
Möglicher Sachschaden!
Gefahr von Geräteschaden durch unsachgemäße Behandlung.
Das Gerät in einem trockenen und belüftbaren Raum aufstellen. Der Raum sollte eine Fläche von etwa 4 m ^2 Fläche aufweisen, um bei einer Beschädigung des Kühlsystems eine ausreichende Luftmenge zu gewährleisten.
■ Berücksichtigen Sie beim Aufstellen den Platzbedarf des Gerätes (siehe „8.2. Gerät aufstellen“ auf Seite 24).
Das Gerät ist für die Klimaklasse N/ST geeignet (siehe Typenschild). Bei Umgebungstemperaturen von 16 bis 38 °C ist eine fehlerfreie Kühlleistung des Gerätes gewährleistet. Bei abweichenden Temperaturen kann sich die Leistung des Gerätes verringern.
■ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
– Hohe Luftfeuchtigkeit oder Nässe,
– extrem hohe oder tiefe Temperaturen,
– direkte Sonneneinstrahlung,
-offenes Feuer.
■ Das Gerät ist nicht als Einbaugerät vorgesehen.
WARNUNG!
Brandgefahr!
Eine unzureichende Luftzirkulation kann zu Wärmestau führen.
■ Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind.

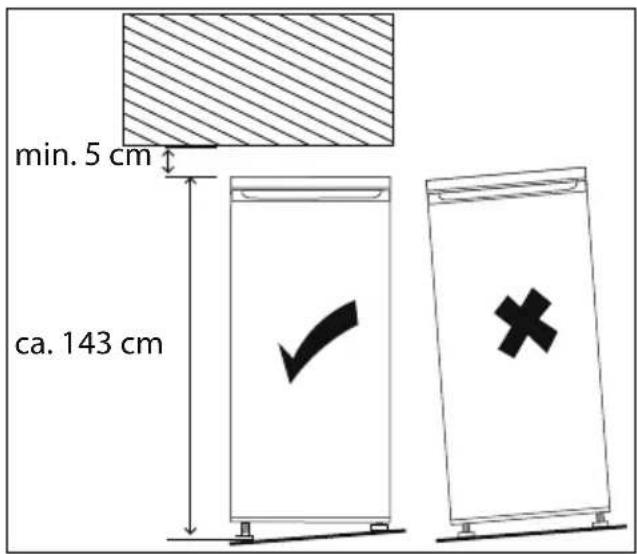

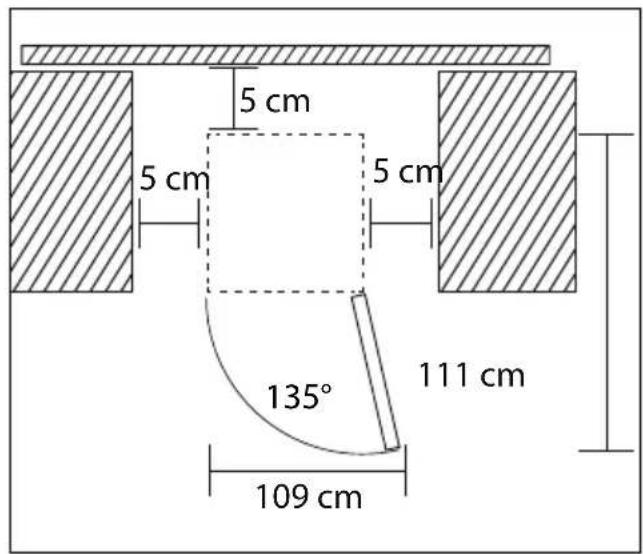

■ Für eine ausreichende Belüftung muss ein Abstand von mindestens 5 cm zur Decke, 5 cm zu den Seitenwänden und 5 cm zur Rückwand eingehalten werden.
Nicht in der Nähe von Wärmequellen wie Herde, Heizkörper, Fußbodenheizung usw. aufstellen. Wenn das Aufstellen in der Nähe einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindest-abstände zur Wärmequelle ein:
- zu Elektro- oder Gasherden u.ä.: ca. 5 cm,
- zu Öl- oder Kohleanstellherden: ca. 30 cm.
– Beim Aufstellen neben einem anderem Kühlgerät ist ein seitlicher Mindestabstand von 10 cm erforderlich.
3.4.2. Vor dem Anschließen
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Nach dem Aufstellen überprüfen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
■ Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
■ Wenden Sie sich im Schadensfall an den Service.
3.4.3. Netzanschluss
WARNUNG! Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte und gut erreichbare Schutzkontakt-Steckdose an, die sich in der Nähe des Aufstellortes befindet. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen.
■ Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
■ WARNUNG! Achten Sie darauf, dass das Netzkabel nicht zu einer Stolperfalle wird. Verwenden Sie kein Verlängerungskabel.
■ WARNUNG! Das Netzkabel darf beim Aufstellen nicht geklemmt oder beschädigt werden.
■ WARNUNG! Platzieren Sie ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite des Gerätes.
■ Um das Gerät stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
3.4.4. Umgang mit dem Gerät
Entflammbare Gasen und Flüssigkeiten können bei Lagerung im Gerät Explosionen verursachen.
In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.
■ Keine kohlensäurehaltigen Getränke einfrieren. Sich ausdehnendes Wasser kann den Behälter sprengen.
VORSICHT!
Verletzungsgefahr/Gesundheitsgefährdung!
Ein unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.
■ Verwenden Sie Sockel, Schubfächer, Türen etc. nicht als Tritt-brett oder zum Abstützen.
Das Gerät arbeitet ggf. nicht einwandfrei (Temperaturanstieg), wenn es über längere Zeit Temperaturen ausgesetzt wird, die kälter sind als die untere Grenze des Temperaturbereiches, für die es ausgelegt wurde (unter 16 °C).
Bei einem Stromausfall oder abgeschalteten Gerät können eingelagerte Lebensmittel verderben. Es besteht die Gefahr einer Lebensmittelvergiftung.
Überprüfen Sie nach einem eventuellen Stromausfall die eingelagerten Lebensmittel durch Inaugenscheinnahme oder mittels Geruchsprüfung, ob sie noch genießbar sind.
■ Keine Arzneimittel, Laborpräparate oder andere temperatur- empfindliche der Medizinprodukte-Richtlinie 2007/47/EG zu Grunde liegenden Produkte im Kühlschrank aufbewahren.
■ Achten Sie auf Sauberkeit und richtige Lagerung der Lebensmittel.
3.5. Reinigung und Wartung
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Vor Beginn von Reinigungs- oder Wartungsarbeiten unbedingt den Netzstecker aus der Schutzkontaktsteckdose ziehen (nicht am Netzkabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
■ Den Netzstecker nicht mit nassen Händen anfassen.
WARNUNG!
Explosions- und Feuergefahr!
Durch Gasbildung kann es zu Explosionen kommen.
■ Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteteile verwenden.
HINWEIS!
Möglicher Sachschaden!
Geräteschaden durch unsachgemäßen Umgang mit dem Gerät.
■ Betreiben Sie keine elektronischen Geräte zur Unterstützung der Reinigung im Kühlschrank. Beide Geräte können irreparabel beschädigt werden.
■ Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel im Geräteinneren, der Gerätetür und dem Gehäuse des Geräts, da diese die Oberflächen beschädigen können.
- Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
3.6. Störungen
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren.
■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
■ Wenden Sie sich im Störungsfall an den Service oder eine andere geeignete Fachwerkstatt.
3.7. Entsorgung
GEFAHR!
Erstickungsgefahr! Verletzungsgefahr!
Um Gefahren für Kinder zu vermeiden, gehen Sie vor der Entsorgung wie folgt vor:
■ Demontieren Sie die Türen und die Dichtungen oder kleben Sie die Tür mit Klebeband zu.
■ Belassen Sie die Schubladen im Gerät, so dass niemand, z. B. Kinder, in das Gerät klettern können.
■ Schneiden Sie das Netzkabel ab.
4. Lieferumfang
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
■ Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
• Kühl- Gefrierkombination
• 3 Türfächer
• 2 Glaseinlegeböden (Kühlraum)
• 1 Gemüsefach mit Abdeckung
• Gitterablage (Gefrierraum)
• 1 Eiswürfelbehälter
• 1 Eiablage
5. Geräteübersicht
2) Türfächer
3) Kühlraumtür
4) Flaschenfach
5) Standfüße,
Transportrollen (auf der Rückseite)
6) Obst-/Gemüsefach mit Glasabdeckung
7) Kühlraum
8) Glaseinlegeböden
9) Thermostat/Beleuchtung
10) Gefrierraum
11) Einlegegitter des Gefrierfachs
121
12) Eiswürfelbehälter
13) Eiablage
6. Empfohlende Lagerung von Lebensmitteln
Siehe Abb. „Geräteübersicht“
Empfohlen für:
A) gefriergeeignete Lebensmittel in geeigneten Behältern
B) Käse, Gebäck
C) Wurstwaren
D) Fisch, Fleisch und Geflügel
E) Obst und Gemüse
F) Eier, Butter
G) Marmelade, Dosen, Glasbehälter
H) Milch, Getränke
Der -Gefrierraum (bis -18 °C und kälter) für folgende Lebensmittel geeignet:
Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserfische und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und geringer der Nährwert),
geeignet für gefrorene frische Lebensmittel (bis zu einem Jahr und länger).
7. Informationen zum Gerät
- Das Gerät verwendet im Kältekreislauf das Kältemittel R-600a (FCKW UND FKW frei).
- Der Kältekreislauf ist auf Dichtheit geprüft. Dies entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.
• Energieeffizienzklasse E
• Klimaklasse N/ST
Die Bedeutung der Klimaklassen entnehmen Sie der folgenden Tabelle.
| Klimaklasse Bedeutung Umgebungstemperatur | ||
| SN Geräte für subnormales Klima +10 °C bis +32 °C | ||
| N Geräte für gemäßigtes Klima +16 °C bis +32 °C | ||
| ST Geräte für subtropisches Klima +16 °C bis +38 °C | ||
| T Geräte für tropisches Klima +16 °C bis +43 °C |
7.1. Information zum verwendeten Kältemittel R-600a
In diesem Gerät wurden R-600a und Cyclopentan als 100% FCKW-freie Kühl- und Isoliermittel verwendet. Dadurch wird die Ozonschicht geschützt und der sogenannte Treibhauseffekt reduziert.
Zu erkennen sind diese Geräte durch den Hinweis „Kältemittel R-600a“ auf dem Typenschild.
Achten Sie darauf, dass der Kühlkreislauf nicht beschädigt wird, da dann R-600a in geringem Maß zum Treibhauseffekt beitragen kann, wenn es freigesetzt wird.
▶ Dies gilt sowohl für den Transport als auch über die gesamte Lebensdauer des Gerätes. Achten Sie auch bei diesen Geräten darauf, dass sie gemäß den örtlichen Regelungen fach- und sachgerecht entsorgt werden.
8. Gerät vorbereiten
8.1. Wechsel des Türanschlages
Benötigte Werkzeuge:
– Schlitzschraubendreher
– Kreuzschlitzschraubendreher
- 6er-Schraubenschlüssel
- 8er-Schraubenschlüssel
- 10er-Schraubenschlüssel
- 10er-Inbusschlüssel
▶ Bringen Sie das Thermostat (7) in Stellung „0“. Ziehen Sie den Netzstecker aus der Steckdose.
Entnehmen Sie alle Zubehörteile wie Einlegeböden (8), Gitterablage (11) und Türfächer (2/4).

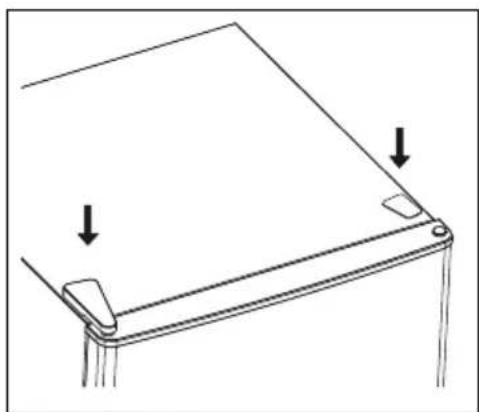

Entfernen Sie die Scharnierabdeckung auf der rechten Seite zum Beispiel mit Hilfe eines Schlitzschraubendrehers.

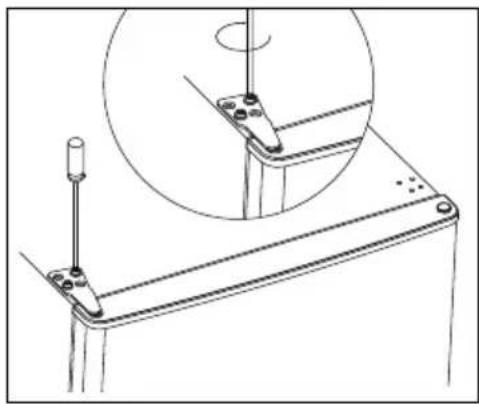

Lösen Sie die beiden Schrauben am Scharnier mit einem Kreuzschraubendreher.
Entfernen Sie die Abdeckung der Schraubenlöcher auf der linken Seite zum Beispiel mit Hilfe eines Schlitzschraubendrehers.

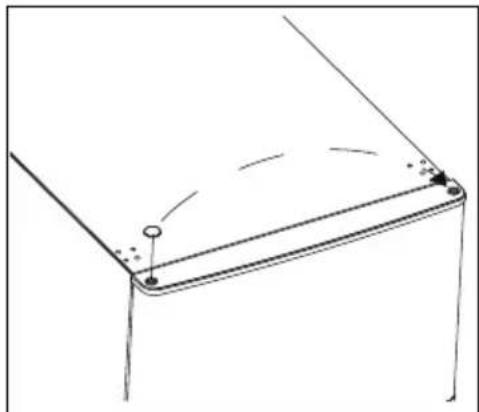

Entfernen Sie Sie den Blindstopfen für den Scharnierzapfen von der linken Seite und setzen Sie ihn in das Loch auf der rechten Seite ein.
Heben Sie anschließend die Tür an, um sie zu abzunehmen und legen sie die Tür auf eine weiche Unterlage, um sie vor Kratzern zu schützen.
Entfernen Sie das mittlere Scharnier, in dem Sie die Halterungsschrauben lösen.
Bewahren Sie die längliche Kunststoff- Unterlegscheibe, die sich zwischen mittlerem Scharnier und Gerät befindet, gut auf und setzen Sie diese beim Zusammenbau wieder in der gleichen Position ein. Achten Sie ebenfalls auf die beiden zusätzlichen runden Unterlegscheiben!
Entfernen Sie die Blindstopfen mit einem Kreuzschlitzschraubendreher und setzen Sie sie auf die gegenüberliegende Seite.
Entnehmen Sie die untere Tür.
Kippen Sie den Kühlschrank nach hinten (maximal 45°), damit Sie das untere Scharnier umsetzen können.
Entfernen Sie den Stellfuß per Hand oder mit einem 10er-Imbusschlüssel vom Scharnier.
Lösen Sie die beiden Halterungsschrauben des unteren Scharniers und entfernen Sie es. Verwenden Sie einen 8er-Schraubenschlüssel oder einen Kreuzschlitz-Schraubendreher.
Entfernen Sie auch den Stellfuß auf der gegenüberliegenden Seite. Lösen Sie dort die Schraube aus dem Seitengehäuse und setzen Sie sie auf der gegenüberliegenden Seite ein.
Entfernen Sie die Schraube links am Gerätegehäuse mit einem Kreuzschlitzschraubendreher.
▶ Setzen Sie die Schraube in die freigewordene Bohrung auf der rechten Seite am Gerätegehäuse wieder ein und ziehen Sie sie fest.
Montieren Sie den Stellfuß ebenfalls auf der anderen Seite.
Setzen Sie den Bolzen gemäß der unten folgenden Abbildung auf der Lochplatte um. Drehen Sie die Lochplatte des unteren Scharniers so, dass die Bohrungen der Lochplatte auf die Bohrungen im Gerät passen und schrauben Sie das Scharnier mit den zwei Halterungsschrauben an die gegenüberliegende Seite des Geräts. Verwenden Sie zum Lösen und Festziehen der Mutter einen 10er-Schraubenschlüssel sowie einen Schlitzschraubendreher.
▶ Setzen Sie den Blindstopfen oben in der Türbuchse um.
▶ Montieren Sie den Stellfuß.
▶ Setzen Sie die Kühlraumtür wieder auf den Zapfen des unteren Scharniers. Vergewis- sern Sie sich, dass die Tür horizontal und vertikal bündig mit dem Kühlschrankkorpus abschließt, so dass alle Dichtungen schließen, bevor sie das mittlere Scharnier wieder fest- schrauben.
▶ Setzen Sie auf den oberen und unteren Bolzen jeweils eine Unterlegscheibe. Setzen Sie den Bolzen des mittleren Scharniers in die obere Buchse der unteren Tür und befestigen Sie das Scharnier mit den Halterungsschrauben und allen Unterlegscheiben.
Ziehen Sie die Schrauben noch nicht ganz fest, um die Tür noch ausrichten zu können. Erst wenn ein gleichmäßiges Schließen der Tür möglich ist, ziehen Sie die Schrauben fest an.
▶ Richten Sie das Gerät wieder auf.
▶ Setzen Sie die Gefrierfachtür auf das mittlere Scharnier.
▶ Setzen Sie anschließend bei geschlossener Tür das obere Scharnier wieder auf und schrauben Sie es fest. Verwenden Sie, falls erforderlich, einen Schraubenschlüssel, um die Schraube anzuziehen.
▶ Setzen Sie die Scharnierabdeckung und die Schraubenabdeckung wieder auf.
Der Türanschlag ist gewechselt.
Bitte beachten: Die Türdichtung passt sich nach einigen Stunden dem neuen Türanschlag an.
Bei einer Neigung von mehr als 40° beim Transport, erst nach 4 Stunden ans Netz anschließen und einschalten, damit sich der Kältemittelkreislauf nach dem Transport beruhigen kann.
8.2. Gerät aufstellen
Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien.
Reinigen Sie vor dem ersten Einschalten alle Teile des Gerätes (siehe Kap.„11. Reinigung und Wartung“ auf Seite 29).
- Trocknen Sie das Gerät nach dem Reinigen und vor dem ersten Einschalten gründlich ab.
Das Gerät waagerecht ausrichten, Unebenheiten des Bodens durch entsprechendes Einschrauben der Schraubfüße (5) ausgleichen. Drehen Sie im Uhrzeigersinn, um die Füße herauszudrehen, gegen den Uhrzeigesinn, um sie hineinzudrehen.
Richten Sie den Kühlschrank mit einer Wasserwaage aus.
Um die Tür vollständig öffnen zu können, müssen die in den Abbildungen oben stehenden Raummaße zur Verfügung stehen.
8.3. Herausnehmen und Wiedereinsetzen von Einlegeböden
Um die Glaseinlegeböden (8)/Gitterablage (11) herauszunehmen, öffnen Sie die Tür vollständig.
Heben Sie den Einlegeboden/Gitterablage mit beiden Händen hoch und nehmen den Einlegeboden aus dem Kühlraum.
Die Montage des Einlegebodens/Gitterablage wird wie folgt durchgeführt:
Einlegeboden/Gitterablage in die Führungsschienen einsetzen und in die hinteren Aussparungen der Kühlraumwand schieben.
9. Gerät bedienen
▶ Schließen Sie das Gerät an eine Schutzkontaktsteckdose an. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen.
Die Einstellung des Thermostats (9) bewirkt eine automatische Temperatureinstellung im Kühl- und Gefrierraum.


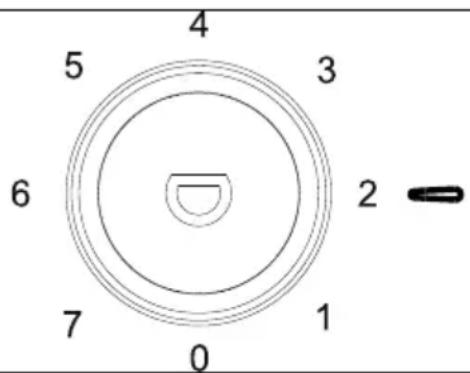

4 5 3 6 2 7 1 0Es sind 8 Einstellungen des Thermostats möglich:
0 Das Gerät ist ausgeschaltet
Um das Gerät stromlos zu schalten, bringen Sie den Thermostatregler auf Position 0 und ziehen Sie den Netzstecker aus der Steckdose.
1 Die geringste Kühlleistung (am wärmsten)
2-5 Zwischenstellungen
7 Die höchste Kühlleistung (am kältesten)
Die Innentemperaturen können durch Faktoren wie Aufstellungsort, Umgebungstemperatur, Häufigkeit des Türöffnens beeinflusst werden. Berücksichtigen Sie dies bei der Einstellung des Thermostaten.
Den Kühlraum (7) und den Gefrierraum (10) nicht beladen, bevor das Gerät abgekühlt ist. Vor dem Einlegen frischer Lebensmittel die Temperatur des Kühl- bzw. Gefrierraums auf die kälteste Stufe durch Auswahl der Stufe 7 bringen.
Die höchste Kühlstufe am Thermostat sollte nur kurzfristig bei hohen Außentemperaturen oder Befüllen des Geräts mit schnell zu kühlendem Kühlgut eingestellt werden. Nach Erreichen der gewünschten Innen-temperatur sollte der Thermostat wieder heruntergeregelt werden, da sonst im Innenraum Temperaturen unter 0°C entstehen und ggf. das Kühlgut schädigen können.
Überprüfen Sie mit einem eingelegten Thermometer die Temperaturen in den Räumen. Idealtemperaturen sind +8°C im Kühlraum und -18°C im Gefrierraum. Sind diese Temperaturen erreicht, können Sie die Lebensmittel einlegen.
9.1. Gerät ausschalten
Um das Gerät stromlos zu schalten, bringen Sie den Thermostatregler (9) auf Position 0 und ziehen Sie den Netzstecker aus der Steckdose.
Warten Sie ca. zehn Minuten, bis Sie das Gerät erneut einschalten.
10. Energieverbrauch optimieren
Um die bestmögliche Kühlleistung bei niedrigem Energieverbrauch zu erreichen beachten Sie folgendes:
▶ Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Küchenherd usw.) aufstellen.
Der Standort sollte ein nicht zu warmer, trockener, staubfreier und gut belüfteter Raum sein.
▶ Ungehinderte Luftzirkulation um das Gefriergerät sicherstellen.
Belassen Sie alle Einlegeböden und Schubladen beim Betrieb im Gerät, dann ist der Energieverbauch am geringsten.
Wenn Sie die Tür längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Abteilen des Geräts führen. Beim Einlegen und Herausnehmen der Lebensmittel die Tür nur kurz öffnen. Durch eine kürzere Tür-Öffnungszeit entweicht weniger an Kälte und das Gerät benötigt dadurch weniger Energie.
Die Einstellung des Temperaturreglers gemäß dem Füllungsgrad des Geräts wählen.
Achten Sie darauf, dass die Türdichtungen unbeschädigt sind und die Türen richtig schließen.
Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus. Gerät abtauen, reinigen, trocknen lassen. Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.
10.1. Empfohlende Temperatureinstellung
| Umgebungstemperatur Temperatureinstellung | |
| Sommer (über 38 °C) Einstellung 2–4 | |
| Normal Einstellung 4 | |
| Winter (unter 16 °C) Einstellung 4–6 |
Auswirkungen auf die Lagerung von Lebensmitteln
Bei empfohlener Einstellung beträgt die ideale Lagerzeit des Kühlschranks nicht mehr als 3 Tage.
Bei empfohlener Einstellung beträgt die ideale Lagerzeit des Gefrierfachs nicht mehr als 1 Monat.
Die ideale Lagerzeit kann sich bei anderen Einstellungen verkürzen.
10.2. Aufbewahren der Lebensmittel im Kühlraum
HINWEIS!
Möglicher Sachschaden!
Mögliche Beschädigung der Türdichtung.
■ Empfindliche Oberflächen: Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die folgenden Anweisungen:
Wenn Sie die Tür längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Abteilen des Geräts führen.
▶ Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.
▶ Bewahren Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank auf, damit es nicht mit anderen Lebensmitteln in Berührung kommt oder darauf tropft.
Lebensmittel auf Tellern, in geeigneten Behältern aufbewahren.
▶ Verteilen Sie die Lebensmittel gleichmäßig im Gerät. Beachten Sie, dass die Lebensmittel die hintere Kühlraumwand nicht berühren dürfen, da es dadurch zu Bereifung oder Anfeuchtung kommen kann.
Lassen Sie heiße Lebensmittel abkühlen, bevor sie diese in den Kühlschrank stellen, um den Energieverbrauch nicht zu erhöhen.
Lebensmittel, die fremden Geruch leicht annehmen, wie z. B. Butter, Milch, Quark, sowie solche, die einen intensiven Geruch haben, z. B. Fisch, Geräuchertes, Käse, gut verpacken bzw. in dicht verschlossenen Gefäßen aufbewahren.
Lebensmittel sind entsprechend ihrer Art und Empfindlichkeit in den richtigen Kühlzonen aufzubewahren, siehe „Empfohlende Lagerung von Lebensmitteln“.
Die Aufbewahrung vom Gemüse, das einen hohen Wassergehalt besitzt, bewirkt einen Wasserdampfniederschlag über den Gemüsebehältern. Dadurch wird jedoch die richtige Funktion des Kühlraumes nicht beeinträchtigt.
▶ Vor dem Einlegen in den Kühlraum Gemüse gut abgetrocknen. Ein großer Wassergehalt im Gemüse (z.B. Blattgemüse, Schlangengurken) verkürzt die Aufbewahrungszeit.
10.3. Tiefkühlung von Lebensmitteln
Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen Gemüse, dass in rohem Zustand verzehrt wird, z. B. Blattsalat.
Nur Lebensmittel mit hoher Qualität sind zum Einfrieren geeignet; Portionieren Sie die Lebensmittel für den einmaligen Verbrauch, um getaute Produkte nicht wieder einzufrieren.
2 bis 3 Stunden vor dem Einlegen frischer einzufrierender Lebensmittel den Temperaturregler in die Position 7 bringen. Nach dem Einlegen frischer, einzufrierender Lebensmittel den Temperaturregler in eine der Positionen „3“ - „4“ verstellen.
▶ Falls Sie feststellen, dass die Temperatur im Kühlraum während des Einfrierens infolge der ungünstigen Betriebsbedingungen des Gerätes oder einer größeren Menge der einzufrierenden Lebensmittel unter 0°C gesunken ist, kann der Thermostat auf eine Stellung zwischen 1 und 2 gestellt verstellt werden, wonach der Verdichter für eine Zeitlang ausgeschaltet wird. Nach ca. 2 bis 3 Stunden den Thermostaten in die normale Betriebsstellung umstellen. Das ist wichtig, wenn die Lebensmittel, die sehr empfindlich für die Temperaturen unter 0°C sind, im Kühlraum aufbewahrt werden (z. B. Eier, Flüssigkeiten in Glasgefäßen usw.).
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die folgenden Anweisungen:
Wenn Sie die Tür längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Abteilen des Geräts führen.
Neu einzufrierende Lebensmittel dürfen nicht mit bereits gefrorenen Waren in Berührung kommen. Ggf. kann es nötig sein, die Gefriermenge zu vermindern, wenn vorgesehen ist, Tag für Tag einzufrieren.
Die von den Lebensmittelherstellern empfohlenen Lagerzeiten dürfen nicht überschritten werden. Liegen keine Angaben vor, sollten Lebensmittel nicht mehr als drei Monate gelagert werden.
Um eine Kreuzkontamination zu vermeiden, die Lebensmittel in geruchfreies, luft- und feuchtigkeitsdichtes, sowie fett- und laugen unempfindliches Verpackungsmaterial verpacken.
– Polyethylen- und Aluminiumfolien sind am besten geeignet.
– Die Verpackung muss dicht sein und dicht am Gefriergut anliegen.
- Keine Glasverpackungen verwenden, das Glas kann platzen.
Achten Sie darauf, den Gefrierraum nicht zu überladen, da sonst eine optimale Gefrierleistung nicht gewährleistet ist und der Energieverbrauch erhöht wird.
– Anzeichen von Feuchtigkeit oder Schwellung der Tiefkühlverpackungen weisen darauf hin, dass die Lebensmittel nicht korrekt gelagert/transportiert wurden und ggf. verdorben sind. Prüfen Sie vor dem Verzehr der Lebensmittel deren Zustand.
Im Gefrierraum kann Obst eingefroren und Eiswürfel können erzeugt werden.
10.4. Auftauen von Lebensmitteln
Je nach Art und Verwendungszweck können die Lebensmittel entweder im Gerät, in einem mit lauwarmem Wasser gefüllten Gefäß, in einem Mikrowellengerät, bei Raumtemperatur oder im Backofen aufgetaut werden. Obst und Gemüse, das zum Kochen bestimmt ist, erfordert kein Auftauen.
VORSICHT!
Gesundheitsgefährdung!
Ein unsachgemäßer Umgang mit Lebensmitteln kann zu einer Lebensmittelvergiftung führen.
Wenn Sie das Gerät abschalten oder bei einem Stromausfall wird nicht mehr gekühlt. Eingefrorene Lebensmittel können an- oder auftauen.
■ Aufgetautes Gefriergut sollte möglichst noch am gleichen Tag verzehrt werden, oder im Kühlraum nicht länger als bis zum nächsten Tag aufbewahrt werden. Lebensmittel, wenn auch nur teilweise aufgetaut, dürfen nicht wieder eingefroren werden.
11. Reinigung und Wartung
Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Geräteteile.
■ Vor Beginn von Reinigungsarbeiten unbedingt den Netzstecker aus der Steckdose ziehen (nicht am Kabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
■ Den Netzstecker nicht mit nassen Händen anfassen.
GEFAHR!
EXPLOSIONS- und FEUERGEFAHR!
Durch Gasbildung kann es zu Explosionen kommen.
■ Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteteile verwenden.
■ Verwenden Sie keine Abtausprays. Sie können explosive Gase bilden.
WARNUNG!
Gesundheitsgefährdung!
Ein unsachgemäßer Umgang mit Lebensmitteln kann zu einer Lebensmittelvergiftung führen.
Wenn Sie das Gerät abschalten oder bei einem Stromausfall, wird nicht mehr ausreichend gekühlt. Eingefrorene Lebensmittel können an- oder auftauen.
Ein Temperaturanstieg während des manuell eingeleiteten Abtauens, der Pflege und der Reinigung des Gerätes kann die Lagerdauer des Gefrierguts verkürzen.
■ Nehmen Sie, auch bei einem nur vorübergehenden Abschalten wie bei der Reinigung, das Gefriergut aus dem Gerät, und lagern Sie es dick in Zeitungspapier gewickelt in einem ausreichend kühlen Raum oder einem Kühlschrank.
WARNUNG!
Verletzungsgefahr!
Verbrennungen durch Tieftemperaturen sind möglich.
Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Benutzen Sie z. B. ein trockenes Tuch zum Anfassen des Gefrierguts.
HINWEIS!
Beschädigungsgefahr!
Geräteschaden durch unsachgemäßen Umgang mit empfindlichen Oberflächen am Gerät.
DE
FR
NL
ES
IT
■ Empfindliche Oberflächen: Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
■ Verwenden Sie auf keinen Fall scharfe, schmirgelnde oder körnige, essigsäure-, soda- oder lösemittelhaltige Reinigungsmittel. Diese können die Oberflächen beschädigen.
Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z. B. elektrische Heizkörper, Heißluftgebläse oder Haartrockner oder spitze oder harte Gegenstände benutzen. Die Wärmedämmung und der Innenraum sind kratz- und hitzeempfindlich und können schmelzen.
■ Betreiben Sie keine elektronischen Geräte im Kühlschrank. Beide Geräte können irreparabel beschädigt werden.
▶ Stellen Sie den Thermostatregler auf die Position 0. Das Gerät schaltet ab.
Ziehen Sie den Netzstecker aus der Steckdose.
11.1. Abtauen des Kühl- und Gefrierraums
An der hinteren Kühlraumwand setzen sich Kondensattropfen ab, die jedoch automatisch ablaufen. Beim Abtauen können mit Kondensattropfen auch Verunreinigungen in die Trichteröffnung der Rinne gelangen. Dadurch kann die Auslassöffnung verstopft werden. Um dies zu verhindern, reinigen Sie diese vorsichtig z. B. mit einem Wattestäbchen bzw. einem Reinigungsdorn.
Das Gerät arbeitet Zyklenweise: Es wird gekühlt (an der hinteren Wand lagert sich der Reifbelag ab), daraufhin wird es abgetaut (das Wasser läuft über die Wand herunter).
Grobe Eisablagerung an den Gefrierraumflächen vermindert die Effizienz des Gerätes und bewirkt eine Steigerung des Energieverbrauchs.
▶ Bevor Sie das Gerät abtauen, stellen Sie den Temperaturregler einige Stunden vorher auf die Position 7. Das Gefriergut kann so über einen längeren Zeitraum bei Raumtemperatur aufbewahrt werden.
Ein Temperaturanstieg während des manuell eingeleiteten Abtauens, der Pflege und der Reinigung des Gerätes kann die Lagerdauer des Gefrierguts verkürzen.
Es empfiehlt sich das Gerät mindestens einmal im Jahr abzutauen.
Das Gefriergut aus dem Gefrierraum herausnehmen, mit einigen Schichten Zeitungspapier und evtl. noch mit einer Decke umwickeln und an einer kühlen Stelle aufbewahren.
▶ Leeren Sie den Kühl- und Gefrierraum.
Entfernen Sie die Schubladen aus dem Kühl- und Gefrierraum.
Nach ca. einer halben Stunde lässt sich der Reifbelag unter Verwendung eines Kunststoff- oder Holzspachtels von den glatten Wänden leicht entfernen. Die Spachtel gehören nicht zum Lieferumfang.
11.2. Gerät reinigen

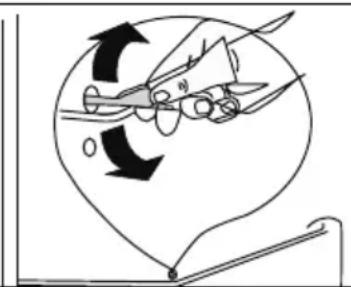

Säubern Sie die Ablaufrinne für Kondenswasser im Kühlraum z. B. mit einem Wattestäbchen bzw. einem Reinigungsdorn (siehe Abbildung).
▶ Den Kühl- und Gefrierraum mit einem milden Reinigungsmittel (z. B. Spülmittel) reinigen und trocknen lassen.
Alle Ausstattungselemente sorgfältig mit einem milden Reinigungsmittel (z. B. Spülmittel) reinigen (Gemüsebehälter, Türfächer, Glaseinlegeböden, Ablagegitter).
Die Glaseinlegeböden sind aus gehärtetem Sicherheitsglas gefertigt und sind spülmaschinenfest.
Zur Vermeidung von Schimmelpilzen ist der Zusatz von Essig (Reinigungssig, Haushaltsessig oder Essigessenz) in das Wasser zum Reinigen geeignet. Sand-, soda- und säurehaltige Putzmittel sind nicht geeignet.
Das Geräteoberflächen, ausgenommen der Türdichtung, mit einem milden Reinigungsmittel reinigen.
Die Türdichtung mit klarem Wasser säubern, abwischen und trocknen lassen.
Das Gerät gemäß entsprechendem Kapitel der Gebrauchsanweisung wieder einschalten.

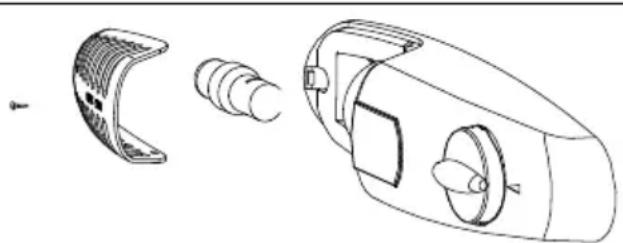

11.3. Glühlampe auswechseln
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Geräteteile.
■ Trennen Sie den Kühlschrank vom Stromnetz, indem Sie den Netzstecker ziehen, bevor Sie die Glühlampe auswechseln.
Der Glühlampen Typ ist unter „16. Technische Daten“ auf Seite 37 angegeben.
▶ Den Temperaturregler in die Position 0 bringen und danach den Netzstecker aus der Steckdose ziehen.
▶ Schraube an der Lampenabdeckung mit einem Kreuzschlitz-Schraubendreher lösen und die Abdeckung entfernen.
▶ Defekte Glühlampe durch eine neue ersetzen.
Lampenabdeckung aufsetzen und mit der Schraube befestigen.
12. Maßnahmen bei Stromausfall
Lebensmittel, wenn auch nur teilweise aufgetaut, dürfen nicht wieder eingefroren werden.
Im Falle eines Stromausfalls prüfen Sie vor dem Verzehr der Lebensmittel deren Zustand (siehe auch „3.4.4. Umgang mit dem Gerät“ auf Seite 13).
13. Fehlerbehebung
Während des Betriebes können Störungen auftreten. Bitte prüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbstständig beheben können. Alle anderen Reparaturen sind unzulässig und der Garantieanspruch erlischt. Wenden Sie sich daher im Störungsfall an unser Service-Center oder eine andere geeignete Fachwerkstatt.
| Störung Ursache Behebung | ||
| Das Gerät funktioniert nicht. | Unterbrechung im Stromkreis | ▸ Überprüfen, ob der Netzstecker eingesteckt ist,▸ Durch Anschließen eines anderen elektrischen Gerätes (z. B. einer Nachttischlampe) überprüfen, ob die Steckdose unter Spannung ist.▸ Überprüfen Sie die Sicherung.▸ Netzkabel auf Beschädigung überprüfen. |
| Der Verdichter wird sehr selten eingeschaltet. | ▸ Überprüfen ob die Umgebungstemperatur nicht niedriger als 16 °C ist. | |
| Innenbeleuchtung funktioniert nicht. | Glühlampe defekt/ge-lockert | ▸ Sitz der Glühlampe kontrollieren.▸ Ggf. Glühlampe auswechseln. |
| Die Temperatur im Kühl-/Gefrierraum ist nicht niedrig genug. | Die Tür lässt sich nicht dicht schließen, oder sie wird zu oft geöffnet. | ▸ Die Lebensmittel so einordnen, das sie das Türschließen nicht verhindern.▸ Die Tür für kürzere Zeit öffnen. |
| Die Temperatur im Kühl-/Gefrierraum ist nicht niedrig genug. | Die Umgebungstemperatur ist höher als +38 °C. | ▸ Das Gerät ist für die Arbeit im Temperaturbereich von +16 °C bis +38 °C vorgesehen. |
| Luftzirkulation ist zu ge-ring. | ▸ Das Gerät von der Wand wegrücken. | |
| Störung Ursache Behebung | ||
| Das Gerät steht an ei- ner direkt von der Son- ne bestrahlten Stelle, oder neben einer Wär- mequelle. | ||
| Im unterem Teil des Kühlraumes sammelt sich Wasser. | Die Lebensmittel kom- men direkt mit der Rückwand des Kühlrau- mes in Berührung. | |
| Die Ablassöffnung ist verstopft. | ||
| Das Gerät arbei- tet zu laut. | Das Gerät ist nicht ord- nungsmäßig ausge- richtet. | |
| Das Gerät kommt mit Möbeln oder anderen Gegenständen in Be- rührung. | ||
14. Längere Nichtverwendung
Wenn das Gerät für längere Zeit nicht in Betrieb genommen wird, verfahren Sie wie folgt, um das Gerät sicher zu lagern und zu schützen:
Zuerst den Temperaturregler des Temperaturreglers in die Position 0 bringen und danach den Netzstecker aus der Steckdose ziehen.
Das Gerät ausräumen.
▶ Den Kühl- und Gefrierraum reinigen und trocknen lassen.
Alle Ausstattungselemente sorgfältig reinigen.
Die Tür offen lassen, um die Entstehung unangenehmer Gerüche und Schimmelbildung zu vermeiden.
15. Entsorgung
▶ Den Temperaturregler des Temperaturreglers in die Position 0 bringen und danach den Netzstecker aus der Steckdose ziehen.
▶ Demontieren Sie die Türen und die Dichtungen oder kleben Sie die Türen mit Klebeband zu.
Belassen Sie die Schubladen im Gerät, so dass niemand, z. B. ein Kind, in das Gerät klettern kann.
Das Gerät/Die Isolierung muss fachgerecht entsorgt werden.
Beachten Sie bei der Entsorgung, dass das Gerät/die Isolierung Cyclopentan (brennbares Isolationsblähgas) enthält.
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.
Gerät
Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
16. Technische Daten
| Nennspannung: 220 – 240 V ~ | |
| Nennfrequenz: 50 Hz | |
| Nennstrom: 0,75 A | |
| Kältemittel: R-600a | |
| Kältemittelmenge: 47 g | |
| Isolationsgas: Cyclopentan | |
| Gewicht: ca. 38 kg | |
| Schutzklasse I | |
| Lagerzeit bei Störung 13,5 Stunden |
16.1. Produktdatenblatt
| Name oder Handels-marke des Lieferan-ten: | MEDION® | |||
| Anschrift des Lieferanten: | MEDION AGAm Zehnthof 7745307 EssenDeutschland | |||
| Modellkennung: MD 37298 | ||||
| Art des Kühlgeräts: | ||||
| Geräuscharmes Gerät: | neinBauart:freistehend | |||
| Weinlagerschrank: | nein Anderes Kühlgerät:ja | |||
| Allgemeine Produktparameter: | ||||
| Parameter | Wert | Parameter | Wert | |
| Gesamt-abmes-sungen (in mm) | Höhe | 1430 | Gesamtrauminhalt (in dm3oder l) | 206 |
| Breite | 545 | |||
| Tiefe | 555 | |||
| EEI | 100 | Energieeffizienz-klasse | E | |
| Luftschallemissionen (in dB(A) re 1 pW) | 40 | Luftschall-emissionsklasse | C | |
| Jährlicher Energieverbrauch (in kWh/a)* | 171,92 Klimaklasse: N, ST | |
| Mindestumgebungs-temperatur (in °C), für die das Kühlgerät geeignet ist | 16 Höchstumge-bungstemperatur (in °C), für die das Kühlgerät geeig-net ist | 38 |
| Winterschaltung nein |
* Auf Grundlage von Normprüfungsergebnissen über 24 Stunden ermittelter Energieverbrauch kWh/Jahr. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
| Fachparameter: | |||||
| Fachtyp Fachparameter und -werte | |||||
| Rauminhalt des Fachs (in dm3 oder l) | Empfohlene Temperatur-einstellung für eine optimierte Lebensmittel-lagerung (in °C). | Gefriervermögen (in kg/24h) | Entfros-tungsart* | ||
| Lagerfach für fri-sche Lebensmittel | ja 16 | 9,0 +4 — M | |||
| Vier-Sterne-Fach ja 37,0 -18 | 2,4 | M | |||
* automatische Entfrostung = A, manuelle Entfrostung = M
| Vier-Sterne-Fach | |
| Schnellgefrierfunktion | nein |
| Lichtquellenparameter: | |
| Art der Lichtquelle | Nennspannung 220 - 240 V,Leistung max. 10 W, Gewinde E14.Maximal zulässige Glühlampenmaße:Durchmesser 26 mm, Länge 55 mm |
| Energieeffizienzklasse | siehe Produktdatenblatt als Download |
| Mindestlaufzeit der vom Hersteller angebotenen Garantie: | 24 Monate ab KaufdatumInn |
Weitere Angaben:
Scannen Sie den auf dem Energielabel abgebildeten QR Code, um das vollständige Produktdatenblatt als Download zu erhalten.
17. EU-Konformitätsinformation
Hiermit erklärt die Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:
• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Öko-Design-Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU
18. Ersatzteile
Wenn Sie Ersatzteile nachbestellen möchten, besuchen Sie unseren MEDIONServiceshop unter https://www.medion.com/medionserviceshop. Dort finden Sie alle passenden Informationen zu Ihrem Produkt.
19. Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:
- In unserer Service-Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie finden unsere Service-Community unter community.medion.com.
- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| Deutschland | |
| Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) | |
| Mo. - Fr.: 07:00 - 23:00Sa. / So.: 10:00 - 18:00 | 0201 22099-111 |
| Haushalt & Heimelektronik | |
| 0201 22099-222 | |
| Mobiltelefon; Tablet & Smartphone | |
| 0201 22099-333 | |
| Serviceadresse | |
| MEDION AG45092 EssenDeutschland | |
| Österreich | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 08:00 - 21:00Sa. / So.: 10:00 - 18:00 | 01 9287661 |
| Serviceadresse | |
| MEDION Service-CenterFranz-Fritsch-Str. 114600 WelsÖsterreich | |
| Schweiz | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 0848 - 33 33 32 |
| Serviceadresse | |
| MEDION/LENOVO Service-CenterIfangstrasse 68952 SchlierenSchweiz | |
| Belgien | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 02 - 200 61 98 |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
| Luxemburg | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 34-20 808 664 |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal zum Download zur Verfügung.
Dort finden Sie auch Treiber und andere Software zu diversen Geräten.
Sie können auch den QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| Deutschland Belgien | |
 |  |
| www.medion.com/de/service/start/ www.medion.com/be/nl/service/start/ | |
| Österreich Luxemburg | |
 |  |
| www.medion.com/at/service/start/ www.medion.com/lu/de/service/start/ | |
| Schweiz | |
 | |
| www.medion.com/ch/de/service/start/ | |
Datenschutzerklärung
Sehr geehrter Kunde!
Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verantwortliche Ihre personenbezogenen Daten verarbeiten.
In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz,
Am Zehnthof 77, D-45307 Essen; datenschutz@medion.com unterstützt. Wir verarbeiten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag.
Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) an die von uns beauftragten Reparatur-dienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen.
Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.
Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerde-recht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, D-40212 Düsseldorf, www.ldi.nrw.de.
Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.
20. Impressum
Copyright © 2021
Stand: 29.01.2021
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
MEDION AG
Am Zehnthof 77
45307 Essen
Deutschland
Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
Sommaire
15. Afvalverwerking 118
3.7. Afvalverwerking
