MD 37194 - Kühlschrank MEDION - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MD 37194 MEDION als PDF.
| Produkttyp | Kühlschrank mit Gefrierfach |
| Marke | Medion |
| Modell | MD 37194 |
| Energieeffizienzklasse | E |
| Jährlicher Energieverbrauch | 139,07 kWh/Jahr |
| Gesamtvolumen | 109 L |
| Kühlteilvolumen | 95 L |
| Gefrierteilvolumen | 14 L (3-Sterne-Fach) |
| Abmessungen (H x B x T) | 850 x 496 x 580 mm |
| Gewicht | ca. 28 kg |
| Stromversorgung | 220-240 V ~, 50 Hz, 0,75 A |
| Kältemittel | R-600a (Isobutan), 27 g |
| Isolierung | Cyclopentan |
| Klimaklasse | N/ST (16 °C bis 38 °C) |
| Lagerzeit bei Störung | 13 h |
| Geräuschemission | 40 dB(A) (Klasse C) |
| Abtauen | Manuell (Kühl- und Gefrierteil) |
| Innenbeleuchtung | LED (Austausch durch Kundendienst) |
| Türanschlagwechsel | Möglich (Werkzeug nicht im Lieferumfang) |
| Verstellbare Füße | Ja, 2 Füße |
| Lieferumfang | Kühlschrank, Gemüseschale, 2 Glasablagen, 3 Türablagen, Eiswürfelschale, Eierablage |
| Garantie | 24 Monate |
Häufig gestellte Fragen - MD 37194 MEDION
Benutzerfragen zu MD 37194 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 37194 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 37194 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 37194 MEDION
Kühlschrank mit Gefrierfach
1. Informationen zu dieser Bedienungsanleitung .... 4
1.1. Zeichenerklärung....4
2. Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise NL :
3.1. Allgemeine Sicherheitshinweise
3.2. Transport....9
3.3. Aufstellung und elektrischer Anschluss 9
3.4. Reinigung und Wartung
3.5. Störungen....15
3.6. Entsorgung....15
4. Informationen zum Gerät 16
4.1. Information zum verwendeten Kältemittel R-600a ....16
5. Lieferumfang 1

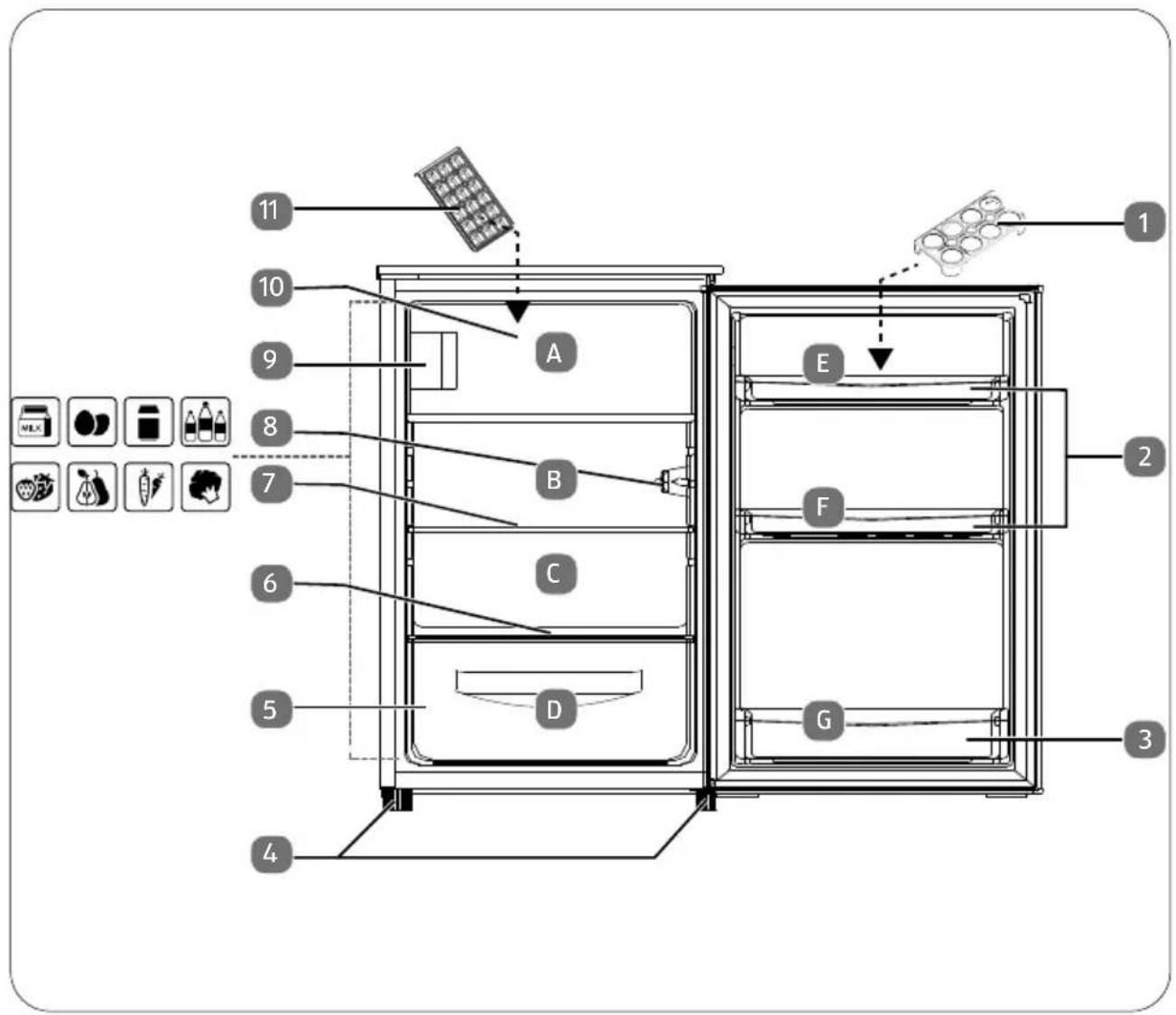

6. Geräteübersicht 1
7. Vorbereitung für den Betrieb 19

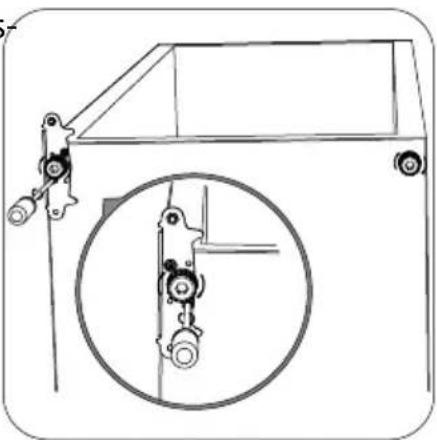

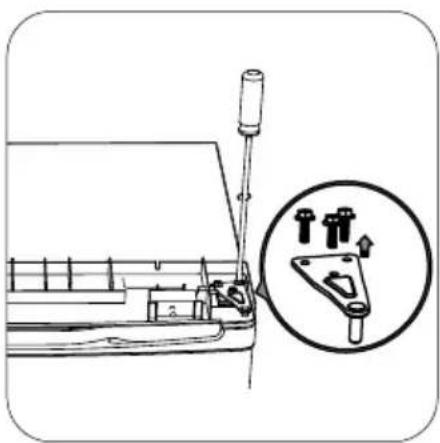

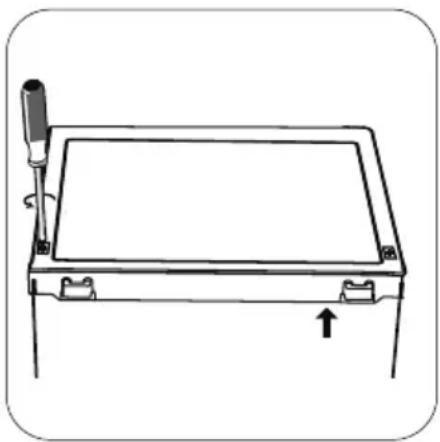

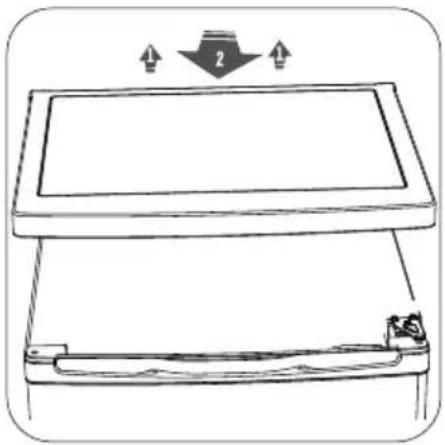

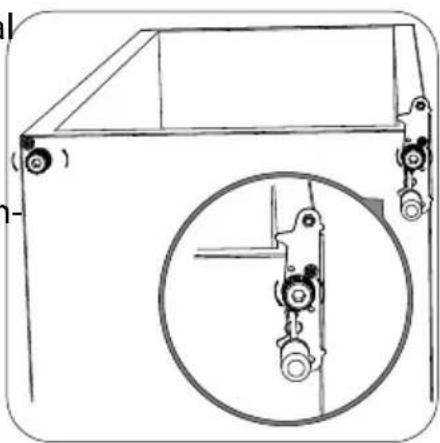

7.1. Türanschlag wechseln 1

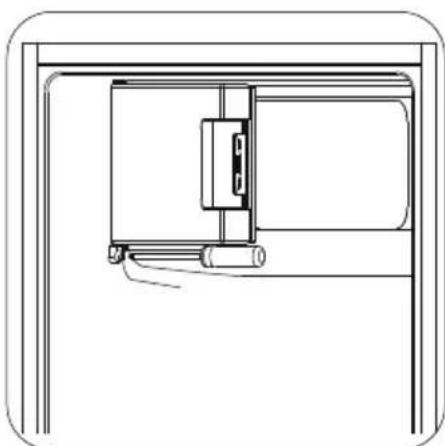

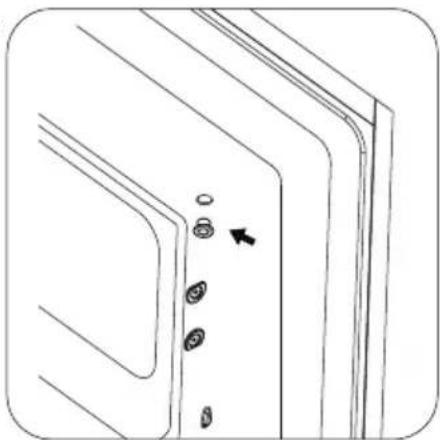

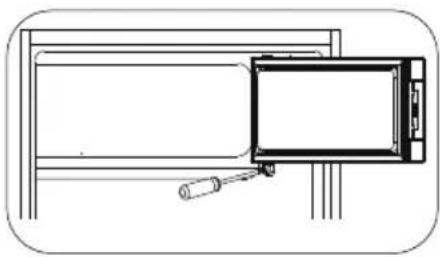

7.2. Türanschlag des Tiefkühlfachs wechseln....22

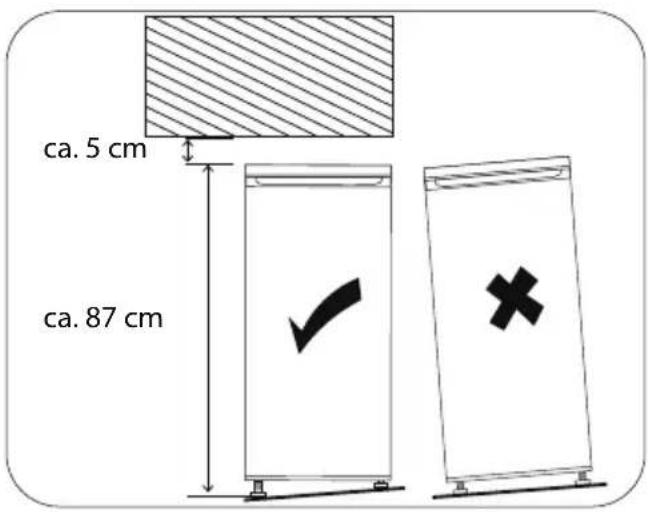

7.3. Gerät aufstellen....23
7.4. Herausnehmen und Wiedereinsetzen von Kühlschubladen/Glaseinlegeböden....23
7.5. Türfächer herausnehmen und wiedereinsetzen......24
8. Kühlschrank bedienen
8.1. Gerät ausschalten....24
8.2. Temperaturregelung 24
9. Energieverbrauch optimieren
9.1. Empfohlende Temperatureinstellung....26
10. Aufbewahren der Lebensmittel im Kühlraum...... 26
11. Lebensmittel einfrieren 27
11.1. Eiswürfelbehälter verwenden 28
12. Reinigung und Wartung 28
12.1. Innenbeleuchtung auswechseln....30
13. Fehlerbehebung 30
14. Maßnahmen bei Stromausfall 32
15. Außerbetriebnahme.... 32
16. Entsorgung....32
17. Technische Daten.... 33
17.1. Produktdatenblatt 34
18. EU-Konformitätsinformation...... 35
19. Ersatzteile 35
20. Serviceinformationen 36
21. Datenschutzerklärung 38
22. Impressum....39

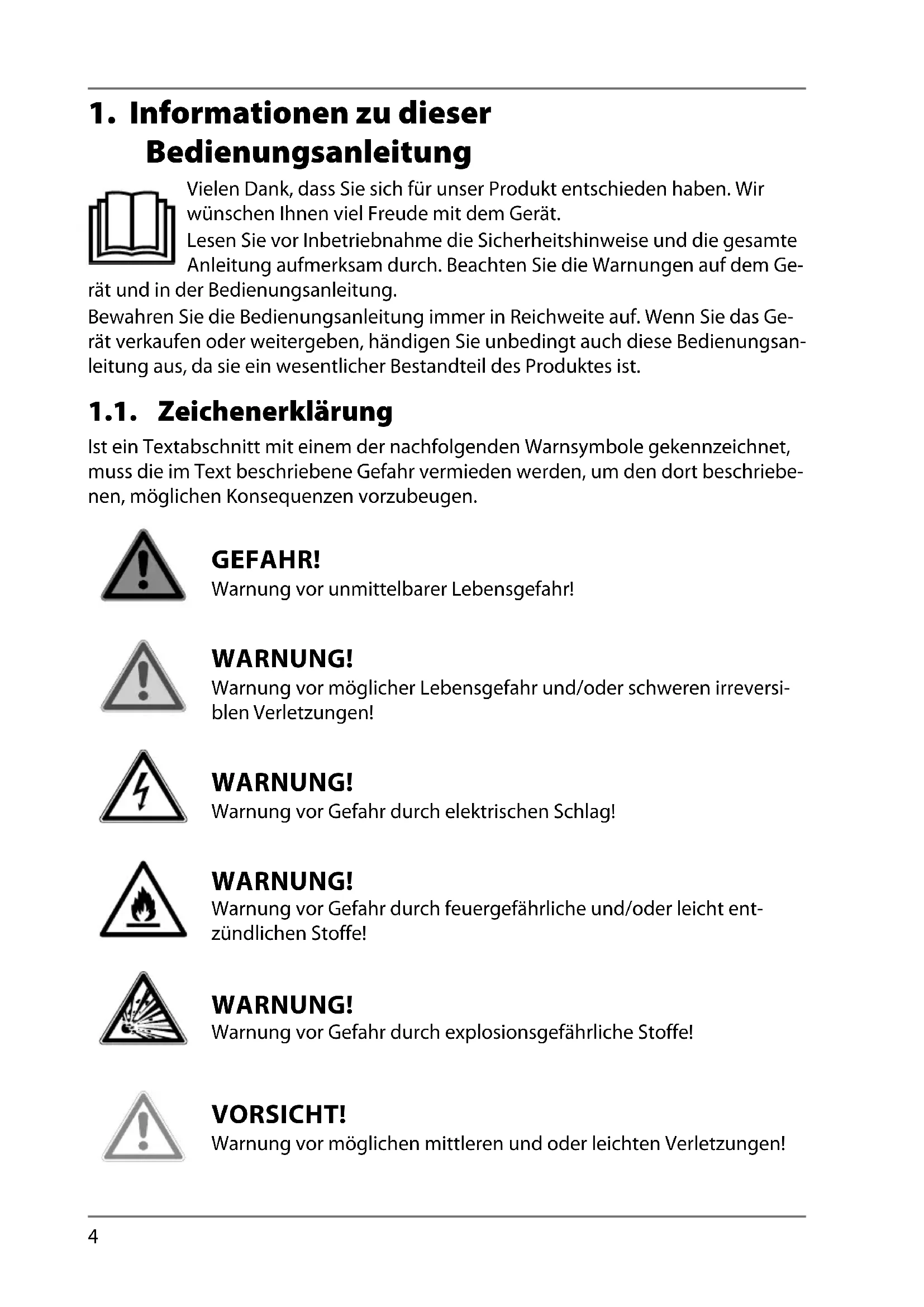

1. Informationen zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge-
rät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.
1.1. Zeichenerklärung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
WARNUNG!
Warnung vor Gefahr durch feuergefährliche und/oder leicht entzündlichen Stoffe!
WARNUNG!
Warnung vor Gefahr durch explosionsgefährliche Stoffe!
VORSICHT!
Warnung vor möglichen mittleren und oder leichten Verletzungen!
HINWEIS!
Hinweise beachten, um Sachschäden zu vermeiden!
Weiterführende Informationen für den Gebrauch des Gerätes!
Hinweise in der Bedienungsanleitung beachten!
Auszuführende Handlungsanweisung zur Vermeidung von Gefahren
Aufzählungspunkt / Information über Ereignisse während der Bedienung
Auszuführende
Handlungsanweisung
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.
Zeigt die korrekte, aufrechte Position der Transportverpackung an.
Kennzeichnung von Verpackungsmaterialien bei der Mülltrennung. Kennzeichnung mit den Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe
Der Grüne Punkt kennzeichnet Verkaufsverpackungen, die vom Dualen Sammel- und Verwertungssystem gemäß Verpackungsverordnung entsorgt bzw. recycelt werden.
Verpackung umweltgerecht entsorgen (siehe Kapitel „Entsorgung“)
2. Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zum Kühlen und Gefrieren von Lebensmitteln. Dieses Gerät ist für den Gebrauch im Haushalt und in ähnlichen Anwendungsbereichen vorgesehen wie z. B.
-Personalküchenbereichen in Läden, Büros und anderen Arbeitsbereichen;
–in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
-Frühstückspensionen;
–im Catering und ähnlichem Großhandelseinsatz.
Bei Einsatz in gewerblichen Bereichen sind die dort gültigen Bestimmungen einzuhalten.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
■ Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
■ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
■ Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
■ Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.
3. Sicherheitshinweise
WICHTIGE SICHERHEITSANWEISUNGEN – SORGFÄLTIG LESEN UND FÜR DEN WEITEREN GEBRAUCH AUFBEWAHREN!
WARNUNG!
Verletzungsgefahr!
Verletzungsgefahr bei unsachgemäßem Gebrauch.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
■ Alle verwendeten Verpackungsmaterialien (Beutel, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
- Kinder dürfen nicht mit dem Verpackungsmaterial spielen. Wenn die Tür zufällt, besteht Erstickungsgefahr für Kinder, die in das Geräteinnere klettern.
■ Halten Sie Kinder vom Geräteinneren fern.
3.1. Allgemeine Sicherheitshinweise
WARNUNG!
Verletzungsgefahr!
Das Kühlsystem des Gerätes enthält das Kältemittel R-600a. Bei einem Auslaufen des Kältemittels besteht die Gefahr von Verletzungen.
■ Lagern und transportieren Sie das Gerät nicht auf der Seite oder der Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
■ WARNUNG! Kältemittelkreislauf nicht beschädigen.
■ Sollte das Kühlsystem dennoch beschädigt worden sein, belüften Sie den Raum. Vermeiden Sie offene Flammen und Zündquellen. Lassen Sie das Gerät vor einer weiteren Verwendung von einer Fachkraft reparieren.
■ Haut- oder Augenkontakt mit Kältemittel kann zu Verletzungen führen. Spülen Sie ggf. sofort die Augen mit klarem Wasser und suchen Sie einen Arzt auf.
■ WARNUNG! Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
■ WARNUNG! Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
■ Offene Flammen fernhalten.
■ Manipulierungen am Kältemittelkreislaufs sind unzulässig und der Garantieanspruch erlischt.
WARNUNG!
Brandgefahr!
In den Kältemittelleitungen und im Kompressor befinden sich brennbare Flüssigkeiten.
■ Beachten Sie das Brandgefahr-Warnzeichen an der Geräte-rückseite oder am Kompressor.
■ Vermeiden Sie offene Flammen und Zündquellen während des Gebrauchs, der Wartung und der Entsorgung des Geräts.
DE
3.2. Transport
FR
NL
VORSICHT!
Verletzungsgefahr!
Hohes Gewicht des Geräts. Es besteht die Gefahr von Verletzungen durch Überheben.
ES
IT
■ Transportieren Sie das Gerät mindestens mit einer weiteren Personen.
HINWEIS!
Beschädigungsgefahr!
Gefahr von Geräteschaden durch unsachgemäßen Transport.
■ Achten Sie darauf, dass beim Transport und bei der Aufstellung des Geräts keine Teile des Kühlkreislaufs beschädigt werden.
■ Das Gerät muss senkrecht transportiert werden.
■ Stellen Sie das Gerät nicht auf die Seite oder die Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
■ Das Gerät keinem Regen oder Spritzwasser aussetzen.
3.3. Aufstellung und elektrischer Anschluss
3.3.1. Standort
HINWEIS!
Beschädigungsgefahr!
Gefahr von Geräteschaden durch unsachgemäße Behandlung.
Das Gerät in einem trockenen und belüftbaren Raum aufstellen. Der Raum sollte eine Fläche von etwa 4 m ^2 aufweisen, um bei einer Beschädigung des Kühlsystems eine ausreichende Luftmenge zu gewährleisten.
■ Berücksichtigen Sie beim Aufstellen den Platzbedarf des Gerätes (siehe „7.3. Gerät aufstellen“ auf Seite 23).
Das Gerät ist für die Klimaklassen N und ST geeignet (siehe Typenschild). Bei Umgebungstemperaturen von 16 bis 38 °C ist eine fehlerfreie Kühlleistung des Gerätes gewährleistet. Bei abweichenden Temperaturen kann sich die Leistung des Gerätes verringern.
■ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
–Hohe Luftfeuchtigkeit oder Nässe,
—extrem hohe oder tiefe Temperaturen,
–direkte Sonneneinstrahlung,
-offenes Feuer.
3.3.2. Vor dem Anschließen
Das Gerät auspacken und das Klebeband entfernen. Eventuell verbliebene Kleberreste mit einem milden Reinigungsmittel entfernen.
■ Die aus geschäumtem Polystyrol hergestellten Polsterteile der Verpackung gesondert entsorgen.
Das Geräteinnere und die Ausstattungselemente mit lauwarmem Wasser mit mildem Reinigungsmittel abspülen und trocknen lassen.
■ Nach dem Aufstellen überprüfen, dass das Gerät nicht auf dem Netzkabel steht.
■ Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
WARNUNG!
Brandgefahr!
Eine unzureichende Luftzirkulation kann zu Wärmestau führen.
■ Das Gerät ist nicht als Einbaugerät vorgesehen
■ Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind.
■ Für eine ausreichende Belüftung muss ein Abstand von mirdestens 5 cm zur Decke und zu den Wänden eingehalten werden.
Nicht in der Nähe von Wärmequellen wie Herde, Heizkörper
Fußbodenheizung usw. aufstellen. Wenn das Aufstellen in der
Nähe einer Wärmequelle unvermeidbar ist, verwenden Sie
eine geeignete Isolierplatte oder halten Sie folgende Mindest-
abstände zur Wärmequelle ein:
-zu Elektro- oder Gasherden u.ä.: ca. 5 cm,
-zu Öl- oder Kohleanstellherden: ca. 30 cm.
–Beim Aufstellen neben einem anderem Kühlgerät ist ein seitlicher Mindestabstand von 10 cm erforderlich.
3.3.3. Vor dem Anschließen
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Nach dem Aufstellen überprüfen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
■ Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
■ Wenden Sie sich im Schadensfall an unser Service Center.
3.3.4. Netzanschluss
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte und gut erreichbare Schutzkontakt-Steckdose an, die sich in der Nähe des Aufstellortes befindet. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen.
■ Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
■ WARNUNG! Achten Sie darauf, dass das Netzkabel nicht zu einer Stolperfalle wird. Verwenden Sie kein Verlängerungskabel.
■ WARNUNG! Das Netzkabel darf beim Aufstellen nicht geklemmt oder beschädigt werden.
■ WARNUNG! Platzieren Sie ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite des Gerätes.
■ Um das Gerät stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
3.3.5. Umgang mit dem Gerät
WARNUNG! Explosionsgefahr!
Entflammbare Gase und Flüssigkeiten können bei Lagerung im Gerät Explosionen verursachen.
In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.
■ Keine kohlensäurehaltigen Getränke einfrieren. Sich ausdehnendes Wasser kann den Behälter sprengen.
■ Frieren Sie hochprozentigen Alkohol nur fest verschlossen und stehend ein.
■ Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit im Gefrierbereich.
■ Verwenden Sie auf keinen Fall Abtausprays. Es können sich explosive Gase bilden.
WARNUNG! Verletzungsgefahr/Gesundheitsgefährdung!
Ein unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.
Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund nehmen. Verbrennungen durch Tieftemperaturen sind möglich.
■ Verwenden Sie Sockel, Schubfächer, Türen etc. nicht als Tritt-brett oder zum Abstützen.
Das Gerät arbeitet ggf. nicht einwandfrei (mögliches Abtauen des eingelagerten Gutes oder Temperaturanstieg im Tiefkühlfach), wenn es über längere Zeit Temperaturen ausgesetzt wird, die kälter sind als die untere Grenze des Temperaturbereiches, für die es ausgelegt wurde (unter 16°C).
Bei einem Stromausfall oder abgeschalteten Gerät können eingelagerte Lebensmittel an- oder auftauen. Es besteht die Gefahr einer Lebensmittelvergiftung.
■ Überprüfen Sie nach einem eventuellen Stromausfall die eingelagerten Lebensmittel durch Inaugenscheinnahme oder mittels Geruchsprüfung, ob sie noch genießbar sind.
■ Entsorgen Sie nach einem eventuellen Stromausfall eingefrorene Lebensmittel, die erkennbar angetaut sind.
■ Frieren Sie aufgetaute oder angetaute Lebensmittel nicht wieder ein.
■ Entnehmen Sie selbst bei einem nur vorübergehenden Abschalten das Gefriergut aus dem Gerät, und lagern Sie es ausreichend kühl.
3.4. Reinigung und Wartung
GEFAHR! Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Vor Beginn von Reinigungs- oder Wartungsarbeiten unbedingt den Netzstecker aus der Schutzkontaktsteckdose ziehen (nicht am Netzkabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
GEFAHR! EXPLOSIONS- und FEUERGEFAHR!
Durch Gasbildung kann es zu Explosionen kommen.
■ Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteteile verwenden.
■ Verwenden Sie keine Abtausprays. Sie können explosive Gase bilden.
HINWEIS! Beschädigungsgefahr!
Geräteschaden durch unsachgemäßen Umgang mit dem Gerät.
Zum Beschleunigen des Abtauens keine mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z.B. elektrische Heizkörper, Heißluftgebläse, Haartrockner oder spitze oder harte Gegenstände benutzen. Die Wärmedämmung und der Innenraum sind kratz- und hitzeempfindlich und können schmelzen.
■ Betreiben Sie keine elektronischen Geräte im Gerät. Beide Geräte können irreparabel beschädigt werden.
Empfindliche Oberflächen:
■ Verwenden Sie keine scharfen oder scheuernden Reinigung mittel im Geräteinneren, der Gerätetür und dem Gehäuse des Geräts, da diese die Oberflächen beschädigen können.
- Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
3.5. Störungen
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren.
■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
■ Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.
3.6. Entsorgung
GEFAHR!
Erstickungsgefahr! Verletzungsgefahr!
Um Gefahren für Kinder zu vermeiden, gehen Sie vor der Entsorgung wie folgt vor:
■ Demontieren Sie die Tür und die Dichtung oder kleben Sie die Tür mit Klebeband zu.
■ Belassen Sie die Schubladen im Gerät, so dass niemand, z. B. Kinder, in das Gerät klettern können.
4. Informationen zum Gerät
- Das Gerät verwendet im Kühlkreislauf das Kältemittel R-600a (FCKW UND FKW frei).
- Der Kühlkreislauf ist auf Dichtheit geprüft. Dies entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.
• Energieeffizienzklasse E
• Klimaklasse N, ST
Die Bedeutung der Klimaklassen entnehmen Sie der folgenden Tabelle.
| Klimaklasse Bedeutung Umgebungstemperatur | ||
| SN Geräte für subnormales Klima +10 °C bis +32 °C | ||
| N Geräte für gemäßigtes Klima +16 °C bis +32 °C | ||
| ST Geräte für subtropisches Klima +16 °C bis +38 °C | ||
| T Geräte für tropisches Klima +16 °C bis +43 °C | ||
4.1. Information zum verwendeten Kältemittel R-600a
In diesem Gerät wurden R-600a und Cyclopentan als 100% FCKW-freie Kühl- und Isoliermittel verwendet. Dadurch wird die Ozonschicht geschützt und der sogenannte Treibhauseffekt reduziert.
Zu erkennen sind diese Geräte durch den Hinweis „Kältemittel R-600a“ auf dem Typenschild.
Achten Sie darauf, dass der Kühlkreislauf nicht beschädigt wird, da dann R-600a in geringem Maß zum Treibhauseffekt beitragen kann, wenn es freigesetzt wird.
Dies gilt sowohl für den Transport als auch über die gesamte Lebensdauer des Gerätes. Achten Sie auch bei diesen Geräten darauf, dass sie gemäß den örtlichen Regelungen fach- und sachgerecht entsorgt werden.
5. Lieferumfang
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
DE
FR
NL
ES
■ Alle verwendeten Verpackungsmaterialien (Beutel, IT Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
- Kühlschrank
• 3 Türfächer
• 2 Glaseinlegeböden
• 1 Eiswürfelbehälter
• 1 Eiablage
• 1 transparente Gemüseschublade mit Glasabdeckung
6. Geräteübersicht
2) Türfach
3) Flaschen-Türfach
4) Höhenverstellbare Stellfüße
5) Gemüseschublade
6) Glaseinlegeboden/Abdeckung für das Gemüsefach
7) Glaseinlegeboden
8) Innenbeleuchtung/ Thermostatregler
9) Tiefkühlfach-Türgriff
10) Tiefkühlfach
11) Eiswürfelbehälter
A) -Tiefkühlfach: Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserfische und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und geringer der Nährwert). Lagern Sie die Lebensmittel in geeigneten Behältern.
Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
B) Empfohlen für Käse, Gebäck
C) Empfohlen für Wurstwaren, Fisch, Fleisch und Geflügel
D) Empfohlen für Obst und Gemüse
E) Empfohlen für Eier, Butter
F) Empfohlen für Marmelade, Dosen, Glasbehälter
G) Empfohlen für Milch, Getränke
7. Vorbereitung für den Betrieb
7.1. Türanschlag wechseln
Sie benötigen für den Wechsel des Türanschlags:
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• 8er-Schraubenschlüssel
• 10er-Schraubenschlüssel
Der Netzstecker ist gezogen.
Entfernen Sie vorsichtig die beiden Schraubenabdeckungen mit einem Schlitzschraubendreher.
Entfernen Sie die beiden Schrauben an der Geräteabdeckung mit einem Kreuzschlitzschraubendreher.
Heben Sie die Geräteabdeckung hinten leicht an und schieben Sie sie etwas nach vorn. Ziehen Sie mit beiden Händen die Seiten der Geräteabdeckung leicht auseinander und und entfernen Sie sie. Legen Sie die Geräteabdeckung zur Seite.
Lösen Sie die drei Halterungsschrauben des oberen Scharniers und entfernen Sie es. Heben Sie die Tür aus der unteren Verankerung und stellen Sie die Tür gegen Umfallen gesichert zur Seite.
Kippen Sie den Kühlschrank nach hinten (maximal 45°), damit Sie den unteren Türanschlag umsetzen können.
Entfernen Sie den Stellfuß vom Scharnier.
Lösen Sie die beiden Halterungsschrauben des unteren Scharniers und entfernen Sie es. Verwenden Sie einen 10er- und 8er-Schraubenschlüssel oder einen Kreuzschlitz-Schraubendreher.
Entfernen Sie auch den Stellfuß auf der gegenüberliegenden Seite. Lösen Sie dort die Schraube aus dem Seitengehäuse und setzen Sie sie auf der gegenüberliegenden Seite ein.
▶ Versetzen Sie den Scharnierbolzen, der die Tür von unten fixiert, auf die gegenüberliegende Seite der Lochplatte. Verwenden Sie zum Lösen und Festziehen der Mutter einen 10er- und einen 8er-Schraubenschlüssel sowie einen Schlitzschraubendreher..
Drehen Sie die Lochplatte so, dass die äußere Leiste an der Geräteaußenseite liegt und der Scharnierbolzen nach vorne zeigt. Schrauben Sie die Lochplatte fest.
▶ Setzen Sie nun die Tür auf das untere Scharnier und achten Sie darauf, dass sich der Scharnierbolzen in der Scharnierbuchse der Tür befindet.
▶ Montieren Sie die Stellfüße.
Richten Sie die Tür waagerecht aus. Nun schrauben Sie das obere Scharnier mit den drei Halterungsschrauben fest.
▶ Setzen Sie die Geräteabdeckung wieder auf. Ziehen Sie die beiden Schrauben vorne an der Geräteabdeckung mit einem Kreuzschlitzschraubendreher wieder fest.
▶ Setzen Sie die Schraubenabdeckungen wieder ein. Der Türanschlag ist gewechselt.
Bitte beachten: Die Türdichtung passt sich nach einigen Stunden dem neuen Türanschlag an.
7.2. Türanschlag des Tiefkühlfachs wechseln
▶ Halten Sie die Tür fest und schrauben Sie das untere Scharnier der Tiefkühlfachtür mit Hilfe eines Kreuzschlitzschraubendrehers ab. Entnehmen Sie die Tür und legen Sie auf einen weichen Untergrund zur Seite, um ein Verkratzen zu vermeiden.
- Entfernen Sie die Blindstopfen an der Türverriegelung auf der rechten Seite des Tiefkühlfachs (siehe Abb oben). - Schrauben Sie die Türverriegelung der Tiefkühlfachtür ab und montieren Sie sie an der gegenüberliegenden Seite mit Hilfe eines Kreuzschlitzschraubendrehers.
▶ Verschließen Sie die durch das Versetzen der Türverriegelung freigewordenen Löcher mit den Blindstopfen.
Drehen Sie die Tiefkühlfachtür mit dem Griff auf die rechte Seite. Setzen Sie das untere Scharnier in die untere Öffnung an der Tür. Halten Sie das Scharnier an der Tür fest und setzen Sie die Tür ein. Schrauben Sie das Scharnier in der unteren Aussparung an der Seitenwand fest.
7.3. Gerät aufstellen
Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien.
▶ Reinigen Sie vor dem ersten Einschalten alle Teile des Gerätes (siehe Kap.„12. Reinigung und Wartung“ auf Seite 28).
- Trocknen Sie das Gerät nach dem Reinigen und vor dem ersten Einschalten gründlich ab.
▶ Stellen Sie das Gerät an einem geeigneten Ort auf (siehe auch Kap.„3.3.1. Standort“ auf Seite 9).
Das Gerät waagerecht ausrichten, Unebenheiten des Bodens durch entsprechendes Einschrauben der Schraubfüße ausgleichen.
Richten Sie den Kühlschrank mit einer Wasserwaage aus.
Um die Tür vollständig öffnen zu können, müssen die unten stehenden Raummaße zur Verfügung stehen.
7.4. Herausnehmen und Wiedereinsetzen von Kühlschubladen/Glaseinlegeböden
Um die Gemüseschublade (5) oder einen Glaseinlegeboden (6/7)herauszunehmen, öffnen Sie die Tür vollständig.
Ziehen Sie die Gemüseschublade mit beiden Händen heraus und nehmen die Schublade etwas angewinkelt aus dem Kühlraum.
Heben Sie einen Glaseinlegeboden an und ziehen Sie ihn etwas angewinkelt aus dem Kühlraum.
Die Montage der Gemüseschublade/Glaseinlegeböden erfolgt wie folgt:
▶ Schieben Sie die Gemüseschublade leicht geneigt in das Gerät.
▶ Schieben Sie den Glaseinlegeboden leicht geneigt vollständig in die dafür vorgesehenen Führungsschienen.
7.5. Türfächer herausnehmen und wiedereinsetzen
Zum Herausnehmen des Türfachs heben Sie das Türfach an und nehmen Sie es aus der Türfachführung.
Zum Montieren eines Türfach schieben Sie das Türfach von oben nach unten auf die Türfachführung, bis es festsitzt.
8. Kühlschrank bedienen
▶ Schließen Sie das Gerät an eine Schutzkontaktsteckdose an. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen.
Drehen Sie das Thermostatregler in die Position 1 – 7. Das Gerät und die Innenbeleuchtung schaltet sich ein.
Hörbare Geräusche, wie Knacken, Summen oder Gluckern, werden durch das Ausdehnen und Schrumpfen der Bauelemente infolge der Temperaturänderungen bzw. durch das Arbeiten des Kompressors verursacht und stellen keinen Mangel dar.
HINWEIS! Beschädigungsgefahr!
Geräteschaden durch unsachgemäßen Umgang mit empfindlichen Oberflächen.
- Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
8.1. Gerät ausschalten
Um das Gerät stromlos zu schalten, bringen Sie den Thermostatregler auf Position 0 und ziehen Sie den Netzstecker aus der Steckdose.
Warten Sie ca. zehn Minuten, bis Sie das Gerät erneut einschalten.
8.2. Temperaturregelung
Die Einstellung des Thermostatreglersinn eine der gewählten Winkelstellungen bewirkt eine automatische Temperatureinstellung im Kühlraum.
Es sind 8 Einstellungen des Thermostatreglers möglich:
| 0 | Das Gerät ist ausgeschaltet |
| 1 | Die höchste Kühlraumtemperatur (am wärmsten) |
| 2 bis 6 | Zwischenstellungen |
| 7 | Die niedrigste Kühlraumtemperatur (am kältesten) |
▶ Vor dem Einlegen frischer Lebensmittel Thermostatregler in die Position 7 bringen. Nach 3 Stunden in die mittlere Stellung stellen. Überprüfen Sie mit einem eingelegten Thermometer die Temperaturen im Kühlraum. Idealtemperatur und Standardeinstellung ist a. 6 °C im Kühlraumraum. Ist die Temperatur erreicht, können Sie die Lebensmittel einlegen.
Um das Gerät spannungsfrei zu schalten drehen Sie den Thermostatregler in die Position 0 und ziehen Sie den Netzstecker.
Die Innentemperaturen können durch Faktoren wie Aufstellungsort, Umgebungstemperatur, Häufigkeit des Türöffnens beeinflusst werden. Berücksichtigen Sie dies bei der Einstellung der Temperatur.
Die höchste Kühlstufe am Thermostat sollte nur kurzfristig bei hohen Außentemperaturen oder Befüllen des Kühlschranks mit schnell zu küh- lendem Kühlgut eingestellt werden. Nach Erreichen der gewünschten Innentemperatur sollte der Thermostat wieder heruntergeregelt wer- den, da sonst im Innenraum Temperaturen unter 0°C entstehen und ggf. das Kühlgut schädigen können.
9. Energieverbrauch optimieren
Um die bestmögliche Kühlleistung bei niedrigem Energieverbrauch zu erreichen beachten Sie folgendes:
▶ Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Küchenherd usw.) aufstellen.
Der Standort sollte ein nicht zu warmer, trockener, staubfreier und gut belüfteter Raum sein.
▶ Ungehinderte Luftzirkulation um das Gefriergerät sicherstellen.
Wenn Sie die Tür längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Abteilen des Geräts führen. Beim Einlegen und Herausnehmen der Lebensmittel die Tür nur kurz öffnen. Durch eine kürzere Tür-Öffnungszeit entweicht weniger an Kälte und das Gerät benötigt dadurch weniger Energie.
Belassen Sie alle Einlegeböden und Schubladen beim Betrieb im Gerät, dann ist der Energieverbauch am geringsten.
Die Einstellung des Temperaturreglers gemäß dem Füllungsgrad des Geräts wählen.
Achten Sie darauf, dass die Türdichtungen unbeschädigt sind und die Türen richtig schließen.
Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus. Gerät abtauen, reinigen, trocknen lassen. Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.
9.1. Empfohlende Temperatureinstellung
| Umgebungstemperatur Temperatureinstellung | |
| Sommer (28–38 °C) Einstellung 2–4 | |
| Normal (22–28 °C) Einstellung 4–5 | |
| Winter (16–22 °C) Einstellung 5–6 |
Auswirkungen auf die Lagerung von Lebensmitteln
Bei empfohlener Einstellung beträgt die ideale Lagerzeit des Kühlschranks nicht mehr als 3 Tage.
Bei empfohlener Einstellung beträgt die ideale Lagerzeit des Tiefkühlfachs nicht mehr als 1 Monat.
Die ideale Lagerzeit kann sich bei anderen Einstellungen verkürzen.
10. Aufbewahren der Lebensmittel im Kühlraum
HINWEIS!
Möglicher Sachschaden!
Mögliche Beschädigung der Türdichtung.
■ Empfindliche Oberflächen: Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die folgenden Anweisungen:
Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.
▶ Bewahren Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank auf, damit es nicht mit anderen Lebensmitteln in Berührung kommt oder darauf tropft.
Lebensmittel auf Tellern, in geeigneten Behältern aufbewahren.
▶ Verteilen Sie die Lebensmittel gleichmäßig im Gerät. Beachten Sie, dass die Lebensmittel die hintere Kühlraumwand nicht berühren dürfen, da es dadurch zu Bereifung oder Anfeuchtung kommen kann.
Lassen Sie heiße Lebensmittel abkühlen, bevor Sie diese in den Kühlschrank stellen, um den Energieverbrauch nicht zu erhöhen.
Lebensmittel, die fremden Geruch leicht annehmen, wie z. B. Butter, Milch, Quark, sowie solche, die einen intensiven Geruch haben, z. B. Fisch, Geräuchertes, Käse, gut verpacken bzw. in dicht verschlossenen Gefäßen aufbewahren.
Lebensmittel sind entsprechend ihrer Art und Empfindlichkeit in den richtigen Kühlzonen aufzubewahren, siehe „6. Geräteübersicht“ auf Seite 18.
Die Aufbewahrung vom Gemüse, das einen hohen Wassergehalt besitzt, bewirkt einen Wasserdampfniederschlag über den Gemüsebehältern. Dadurch wird jedoch die richtige Funktion des Kühlraumes nicht beeinträchtigt.
▶ Vor dem Einlegen in den Kühlraum Gemüse gut abgetrocknen. Ein großer Wassergehalt im Gemüse (z.B. Blattgemüse, Schlangengurken) verkürzt die Aufbewahrungszeit.
Achten Sie bei der Lagerung von Lebensmitteln darauf, dass sie nicht die Innenwände berühren. Vermeiden Sie daher eine Überladung der Kühlfächer.
11. Lebensmittel einfrieren
Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen Gemüse, dass in rohem Zustand verzehrt wird, z.B. Blattsalat.
Nur Lebensmittel mit hoher Qualität sind zum Einfrieren geeignet; Portionieren Sie die Lebensmittel für den einmaligen Verbrauch, um getaute Produkte nicht wieder einzufrieren.
Neu einzufrierende Lebensmittel dürfen nicht mit bereits gefrorenen Waren in Berührung kommen. Ggf. kann es nötig sein, die Gefriermenge zu vermindern, wenn vorgesehen ist, Tag für Tag einzufrieren.
Die von den Lebensmittelherstellern empfohlenen Lagerzeiten dürfen nicht überschritten werden.
Um eine Kreuzkontamination zu vermeiden, die Lebensmittel in geruchfreies, luft- und feuchtigkeitsdichtes, sowie fett- und laugen unempfindliches Verpackungsmaterial verpacken.
–Polyethylen- und Aluminiumfolien sind am besten geeignet.
– Die Verpackung muss dicht sein und dicht am Gefriergut anliegen.
–Keine Glasverpackungen verwenden, das Glas kann platzen.
Im Gefrierraum kann Obst eingefroren und Eiswürfel können erzeugt werden.
Achten Sie darauf, den Gefrierraum nicht zu überladen, da sonst eine optimale Gefrierleistung nicht gewährleistet ist und der Energieverbrauch erhöht wird.
11.1. Eiswürfelbehälter verwenden
▶ Reinigen Sie den Eiswürfelbehälter vor der ersten Verwendung gründlich.
▶ Befüllen Sie den Behälter mit Trinkwasser.
▶ Stellen Sie den Eiswürfelbehälter waagerecht in das Tiefkühlfach.
Sobald die Eiswürfel gefroren sind, nehmen Sie den Eiswürfelbehälter aus dem Tiefkühlfach und drücken Sie die Eiswürfel aus der Form.
12. Reinigung und Wartung
▶ Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Geräteteile.
■ Vor Beginn von Reinigungsarbeiten unbedingt die Temperatur des Kühlraums auf 0 stellen und den Netzstecker aus der Steckdose ziehen (nicht am Kabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
WARNUNG!
Verletzungsgefahr!
Verbrennungen durch Tieftemperaturen sind möglich.
Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Benutzen Sie z. B. ein trockenes Tuch zum Anfassen des Gefrierguts.
HINWEIS!
Beschädigungsgefahr!
Geräteschaden durch unsachgemäßen Umgang mit empfindlichen Oberflächen am Gerät.
DE
FR
NL
ES
IT
■ Empfindliche Oberflächen: Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
■ Verwenden Sie auf keinen Fall scharfe, schmirgelnde oder körnige, essigsäure-, soda- oder lösemittelhaltige Reinigungsmittel. Diese können die Oberflächen beschädigen.
Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z. B. elektrische Heizkörper, Heißluftgebläse oder Haartrockner oder spitze oder harte Gegenstände benutzen. Die Wärmedämmung und der Innenraum sind kratz- und hitzeempfindlich und können schmelzen.
■ Betreiben Sie keine elektronischen Geräte im Kühlschrank. Beide Geräte können irreparabel beschädigt werden.
▶ Leeren Sie den Kühlraum.
▶ Stellen Sie den Thermostatregler auf die Position 0. Das Gerät schaltet ab.
Ziehen Sie den Netzstecker.
Nach ca. einer halben Stunde lässt sich eventueller Reifbelag an der Innenrückwand unter Verwendung eines Kunststoff- oder Holzspachtels von den glatten Wänden leicht entfernen.

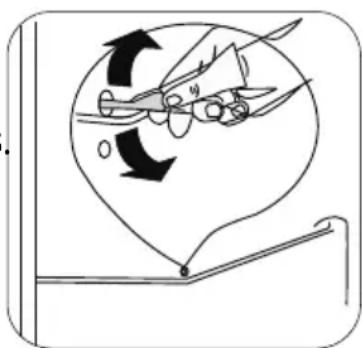

Säubern Sie die Ablaufrinne und Ablaufrinne für Kondenswasser z. B. mit einem Wattestäbchen bzw. einem Reinigungsdorn.
▶ Den Kühlraum mit einem milden Reinigungsmittel (z. B. Spülmittel) auswaschen und trocknen lassen.
Zur Vermeidung von Schimmelpilzen ist der Zusatz von Essig (Reinigungssig, Haushaltsessig oder Essigessenz) in das Wasser zum Reinigen geeignet. Sand-, soda- und säurehaltige Putzmittel sind nicht geeignet.
Alle Ausstattungselemente sorgfältig abspülen und trocknen (Gemüseschubla-de, Einlegeböden).
Das Geräteoberflächen, ausgenommen der Türdichtung, mit einem milden Reinigungsmittel reinigen.
Die Türdichtung mit klarem Wasser säubern, abwischen und trocknen lassen.
▶ Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät ein.
Überprüfen Sie die Temperatur im Kühlschrank mit einem geeigneten Thermometer. Sobald das Gerät die gewünschte Temperatur erreicht hat, können Sie das Gerät wieder mit Lebensmitteln befüllen.
12.1. Innenbeleuchtung auswechseln
VORSICHT!
Verletzungsgefahr/Geräteschaden!
Das Austauschen der LED-Innenbeleuchtung ist dem Hersteller, seinem Kundendienst oder einer ähnlich qualifizierte Person vorbehalten.
■ Sollte die Innenbeleuchtung nicht funktionieren, kontaktieren Sie den Kundendienst.
13. Fehlerbehebung
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren.
■ Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.
Während des Betriebes können Störungen auftreten. Bitte prüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbstständig beheben können. Alle anderen Reparaturen sind unzulässig und der Garantieanspruch erlischt. Wenden Sie sich daher im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.
| Störung Ursache Behebung | ||
| Das Gerät funktioniert nicht. | Unterbrechung im Stromkreis | ▸ Überprüfen, ob der Netzstecker eingesteckt ist,▸ Durch Anschließen eines anderen elektrischen Gerätes (z.B. einer Nacht-tischlampe) überprüfen, ob die Steck-dose unter Spannung ist.▸ Überprüfen Sie die Sicherung.▸ Netzkabel auf Beschädigung über-prüfen. |
| Der Verdichter wird sehr selten eingeschaltet | ▸ Überprüfen ob die Umgebungstem- peratur nicht niedriger als 16°C ist. | |
| Die Innen-temperatur ist nicht niedrig genug. | Die Tür lässt sich nicht dicht schlie-ßen, oder sie wird allzu oft geöffnet | ▸ Die Lebensmittel so einordnen, das sie das Türschließen nicht verhindern.▸ Überprüfen Sie die Türdichtung.▸ Die Tür für kürzere Zeit öffnen. |
| Die Umgebungs-temperatur ist hö-her als +38°C | ▸ Das Gerät ist für die Arbeit im Tempe-raturbereich von 16 °C und 38 °C vor-gesehen. | |
| Luftzirkulation ist zu gering. | ▸ Das Gerät von der Wand wegrücken. | |
| Das Gerät steht an einer direkt von der Sonne be-strahlten Stelle, oder neben einer Wärmequelle. | ▸ Das Gerät an einer anderen Stelle auf-stellen. | |
| Etwas Heißes steht im Kühlschrank. | ▸ Stellen Sie keine heißen Lebensmittel in den Kühlschrank. | |
| Störung Ursache Behebung | ||
| Das Gerät arbeitet zu laut. | Das Gerät ist nicht ordnungsmäßig ausgerichtet | ▸ Ausrichten |
| Das Gerät kommt mit Möbeln oder anderen Gegenständen in Berührung | ▸ Das Gerät frei aufstellen, so dass es keine andere Gegenstände berührt. | |
| Inbeleuchtung funktioniert nicht. | Glühlampe defekt/gelockert | ▸ Sitz der Glühlampe kontrollieren.▸ Ggf. Glühlampe auswechseln. |
14. Maßnahmen bei Stromausfall
Lebensmittel, wenn auch nur teilweise aufgetaut, dürfen nicht wieder eingefroren werden.
Im Falle eines Stromausfalls prüfen Sie vor dem Verzehr der Lebensmittel deren Zustand (siehe auch „3.3.5. Umgang mit dem Gerät“ auf Seite 12).
15. Außerbetriebnahme
Wenn eine längere Pause im Betrieb des Kühlgerätes erfolgen soll, müssen folgende Tätigkeiten durchgeführt werden:
▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
Das Gerät ausräumen.
Das Gefrier- und Kühlrauminere auswaschen und trocknen lassen.
Alle Ausstattungselemente sorgfältig spülen.
Die Tür offen stehen lassen, um die Entstehung unangenehmer Gerüche und Schimmelbildung zu vermeiden.
16.Entsorgung
▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
▶ Demontieren Sie die Tür und die Dichtung oder kleben Sie die Tür mit Klebeband zu, damit Kinder sich nicht einsperren können.
Das Gerät/Die Isolierung muss fachgerecht entsorgt werden.
Beachten Sie bei der Entsorgung, dass das Gerät/die Isolierung Cyclopentan (brennbares Isolationsblähgas) enthält.
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.
17. Technische Daten
| Nennspannung: 220 – 240 V~ | |
| Nennfrequenz: 50 Hz | |
| Nennstrom: 0,75 A | |
| Kältemittel: R-600a | |
| Kältemittelmenge: 27 g | |
| Isolationsgas: Cyclopentan | |
| Gewicht: ca. 28 kg | |
| Schutzklasse: I | |
| Lagerzeit bei Störung: 13 Std. |
17.1. Produktdatenblatt
| Name oder Handels-marke des Lieferanten: | MEDION® | |||
| Anschrift des Lieferanten: | MEDION AGAm Zehnthof 7745307 EssenDeutschland | |||
| Modellkennung: MD | 37194 | |||
| Art des Kühlgeräts: | ||||
| Geräuscharmes Gerät: | neinBauart:freistehend | |||
| Weinlagerschrank: nein Anderes Kühlgerät: ja | ||||
| Allgemeine Produktparameter: | ||||
| Parameter Wert Parameter Wert | ||||
| Gesamt-abmessungen (in mm) | Höhe 850 | Gesamtrauminhalt (in dm3 oder l) | 109Breite 5 | |
| Tiefe 580 | ||||
| EEI 100 | Energieeffizienz-klasse | E | ||
| Luftschallemissionen (in dB(A) re 1 pW) | 40 | Luftschall-emissionsklasse | C | |
| Jährlicher Energieverbrauch (in kWh/a)* | 139,07 | Klimaklasse: N/ST | ||
| Mindestumgebungstemperatur (in °C), für die das Kühlgerät geeignet ist | 16 | Höchstumgebungstemperatur (in °C), für die das Kühlgerät geeignet ist | 38 | |
| Winterschaltung nein | ||||
* Auf Grundlage von Normprüfungsergebnissen über 24 Stunden ermittelter Energieverbrauch kWh/Jahr. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
| Fachparameter: | |||||
| Fachtyp Fachparameter | eter und -werte | ||||
| Rauminhalt des Fachs (in dm3 oder I) | Empfohle- ne Tempe- ratur- einstellung für eine op- timierte Le- bensmittel- lagerung (in °C). | Gefrierver- mögen (in kg/24h) | Entfros- tungsart A/M** | ||
| Lagerfach für fri- sche Lebensmittel | ja 95 | +4 — M | |||
| ***-Fach ja 14 | -18 — M | ||||
** auto matische Entfrostung = A, manuelle Entfrostung = M
| Lichtquellenparameter: | |
| Art der Lichtquelle LED | |
| Energieeffizienzklasse siehe Produktdatenblatt als Download | |
| Mindestlaufzeit der vom Hersteller angebotenen Garantie: | 24 Monate ab Kaufdatum |
| Weitere Angaben: | Scannen Sie den auf dem Energielabel abgebildeten QR-Code, um das vollständige Produktdatenblatt als Download zu erhalten. |
18. EU-Konformitätsinformation
CE Hiermit erklärt die Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:
• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
• Öko-Design-Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU
19. Ersatzteile
Wenn Sie Ersatzteile nachbestellen möchten, besuchen Sie unseren MEDIONServiceshop unter https://www.medion.com/medionserviceshop. Dort finden Sie alle passenden Informationen zu Ihrem Produkt.
20. Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:
- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie finden unsere Service Community unter community.medion.com.
- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| Deutschland | |
| Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) | |
| Mo. - Fr.: 07:00 - 23:00Sa. / So.: 10:00 - 18:00 | 0201 22099-111 |
| Haushalt & Heimelektronik | |
| 0201 22099-222 | |
| Mobiltelefon; Tablet & Smartphone | |
| 0201 22099-333 | |
| Serviceadresse | |
| MEDION AG45092 EssenDeutschland | |
| Österreich | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 08:00 - 21:00Sa. / So.: 10:00 - 18:00 | 01 9287661 |
| Serviceadresse | |
| MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich | |
| Schweiz | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 0848 - 33 33 32 |
| Serviceadresse | |
| MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz | |
| Belgien | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 02 - 200 61 98 |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
| Luxemburg | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 34-20 808 664 |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal zum Download zur Verfügung.
Dort finden Sie auch Treiber und andere Software zu diversen Geräten.
Sie können auch den QR-Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| Deutschland Belgien | |
 |  |
| www.medion.com/de/service/start/ www.medion.com/be/nl/service/start/ | |
| Österreich Luxemburg | |
 |  |
| www.medion.com/at/service/start/ www.medion.com/lu/de/service/start/ | |
| Schweiz | |
 | |
| www.medion.com/ch/de/service/start/ | |
21. Datenschutzerklärung
Sehr geehrter Kunde!
Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verantwortlicher Ihre personenbezogenen Daten verarbeiten.
In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; datenschutz@medion.com unterstützt. Wir verarbeiten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag.
Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse ( z.B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen.
Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.
Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerde-recht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www. ldi.nrw.de.
Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.
22. Impressum
Copyright © 2021
Stand: 20.01.2021
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt beim Inverkehrbringer:
MEDION AG
Am Zehnthof 77
45307 Essen
Deutschland
Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
Sommaire
17. Technische gegevens.... 109
17.1. Productinformatieblad.... 110
3.6. Afvalverwerking
