BEDIENUNGSANLEITUNG MBS 115 Güde

Originalbetriebsanleitung

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |

SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG |

Betrieb - Schraubstock

DEUTSCH Bestimmungsgemäße Verwendung Die Metallbandsäge ist für das Sägen von Metall, Guss- und Kunststoen konstruiert. Mit der Metall- bandsäge darf kein Holz bearbeitet werden. Die Form der Werkstücke muss so gestaltet sein, dass ein sicheres einspannen im Maschinenschraubstock möglich und ein Herausspringen des Werkstückes während dem Sägevorgang ausgeschlossen ist. Dieses Gerät darf nur wie angegeben bestimmungs- gemäß verwendet werden. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. Der Betrieb ist nur mit Fehlerstrom-Schutz- schalter (RCD max. Fehlerstrom 30mA) zulässig. Anforderungen an den Bediener Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben. Qualikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qua

likation für den Gebrauch des Gerätes notwendig. Mindestalter : Das Gerät darf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung: Die Benutzung des Gerätes bedarf ledig- lich einer entsprechenden Unterweisung durch eine Sachkundige P erson bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Achten Sie darauf, dass sich keine Personen im Ge

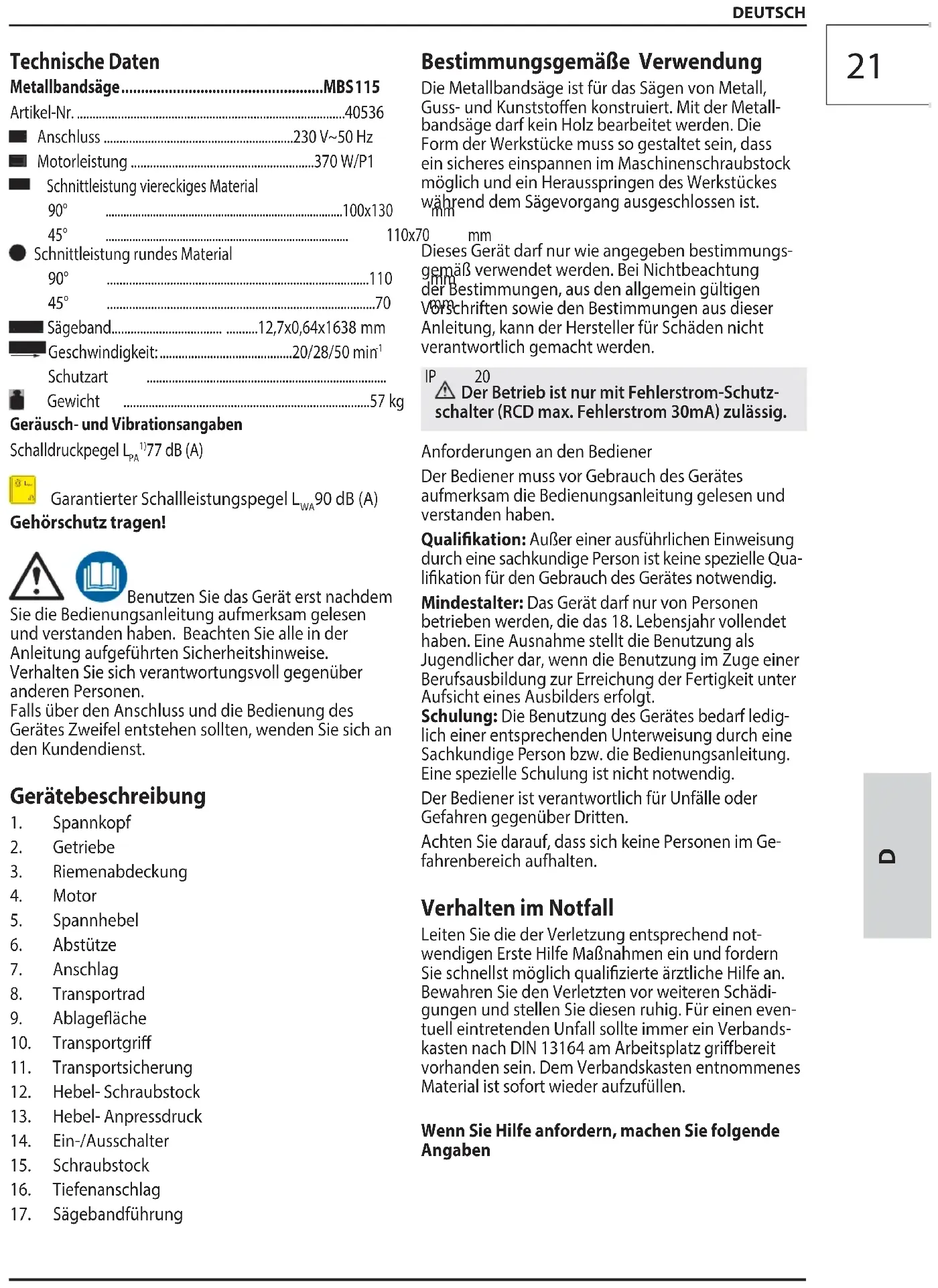

fahrenbereich aufhalten. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend not- wendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädi- gungen und stellen Sie diesen ruhig. Für einen even- tuell eintretenden Unfall sollte immer ein Verbands- kasten nach DIN 13164 am Arbeitsplatz gribereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben Technische Daten Metallbandsäge ...................................................MBS 115 Artikel-Nr. .....................................................................................40536 Anschluss ............................................................230 V~50 Hz Motorleistung ..........................................................370 W/P1 Schnittleistung viereckiges Material 90° ................................................................................100x130 mm 45° .................................................................................. 110x70 mm Schnittleistung rundes Material 90° ...................................................................................110 mm 45° .....................................................................................70 mm Sägeband................................... ..........12,7x0,64x1638 mm Geschwindigkeit: ..........................................20/28/50 min

77 dB (A) Garantierter Schallleistungspegel L

90 dB (A) Gehörschutz tragen! Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und verstanden haben. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. Gerätebeschreibung

11. Transportsicherung

12. Hebel- Schraubstock

13. Hebel- Anpressdruck

14. Ein-/Ausschalter

17. Sägebandführung22

3. Zahl der Verletzten

4. Art der Verletzungen

Symbole Achtung! Bedienungsanleitung lesen! Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. Am Kabel ziehen / transportieren verboten Vor Nässe schützen Die Maschine nicht dem Regen aussetzen. Augenschutz tragen! Gehörschutz tragen! Schutzhandschuhe tragen! Warnung vor gefährlicher elektrischer Spannung Warnung vor Handverletzungen Warnung vor Schnittverletzungen Warnung vor Schnittverletzungen Abstand von Personen Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden. Vor Nässe schützen Packungsorientierung Oben Allgemeine Sicherheitshinweise für Elektrowerkzeuge/Metallbandsäge Warnung Der Betrieb ist nur mit Fehlerstrom-Schutzschalter (RCD max. Fehlerstrom 30mA) zulässig. Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltungder Sicherheitshin- weise und Anweisungen können elektrischen Schlag, Brand und/oder schw ereVerletzungen verursachen. Berücksichtigen Sie die Umgebungseinüsse Setzen Sie das Gerät nicht dem Regen aus. Benutzen Sie das Gerät nicht in feuchter oder nasser Umge- bung. Sorgen Sie für gute Beleuchtung. Benutzen Sie das Gerä t nicht in der Nähe von brennbaren Flüssig- keiten oder Gasen. Halten Sie andere Personen fern! Lassen Sie andere Personen, insbesondere Kinder, nicht das Gerät oder das Kabel berühren. Halten Sie sie vom unmittelbaren Einsatzort fern. Achten Sie auf angemessene Kleidung. Vermeiden Sie lose Kleidung und Schmuck. Sie kön

nen von beweglichen Maschinenteilen eingefangen werden. D es Weiteren wird die Arbeit mit Sicherheits- schuhen, Augen- und Gehörschutz vorausgesetzt. Langes Haar muss angemessen geschützt werden. Korrekte Aufbewahrung! Unbenutzte Geräte sollten an einem trockenen, verschlossen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden Überlasten Sie Ihr Gerät nicht! Arbeiten Sie im angegebenen Leistungsbereich. Benutzen Sie das richtige Gerät! Benutzen Sie das Gerät nicht für Zwecke, für die sie nicht bestimmt sind. Pegen Sie Ihr Gerät mit Sorgfalt! Befolgen Sie die Wartungsvorschriften und Hinweise. Kontrollieren Sie regelmäßig das Kabel des Geräts und lassen Sie es bei Beschädigungen von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie Handgrie trocken und frei von Öl und Fett. Seien Sie aufmerksam! Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie müde sind. DEUTSCH23

WARNUNG Der Gebrauch von anderem Zubehör kann zu erheb- lichen Verletzungen führen. Acht en Sie auf das Stromkabel. Ziehen Sie nicht am Kabel. Fassen Sie zum Abziehen nur den Stecker. Halten Sie das Kabel fern von Wärme- quellen, Öl und scharfen Kanten. Lassen Sie Ihr G erät durch eine Fachkraft repa- rieren! Dieses Gerät entspricht den einschlägigen Sicher- heitsbestimmungen. Reparaturen dürfen nur durch eine Fachkr aft ausgeführt werden, indem Originaler- satzteile verwendet werden, andernfalls können Unfälle für den Benutzer entstehen. Kindern oder Personen die mit dem Gerät nicht vertraut sind und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten ist die Bedienung des Gerätes zu untersagen. Zusätzliche Sicherheitshinweise Metall- bandsäge Verwenden Sie immer das richtige Sägeband. Die Maschine muss ausgeschaltet sein, bevor das Werkstück in den Schaubstock eingelegt oder entfernt wird. Hände und Finger immer vom laufenden Sägeband fernhalten. Das Sägeband darf nicht von Hand gebremst werden. Sicherheitsvorrichtungen oder Schutzhauben usw. dürfen nicht entfernt werden. Späne niemals mit der Hand entfernen, immer mittels einer Bürste. Die Maschine niemals während des Betriebes verlassen. Inbetriebnahme zu Ihrer Sicherheit Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Montage Zum Aufklappen Riegel herausziehen. Längsanschlag: Führungsschiene in Gewinde eindrehen, Längsan- schlag mit Schraube xieren. (Seite 12) Vor der Inbetr iebnahme Die Arbeitsäche und der Arbeitsbereich müssen immer gut beleuchtet sein. Stellen Sie das Gerät auf eine ebene, waagrechte Flä- che und überprüfen Sie den festen Sitz des Gerätes. Das Gerä t nicht an einer Wand platzieren. Es dürfen sich, außer dem Bediener, keine Personen im Gefahrenbereich aufhalten. Ein Mindestsicherheitsabstand von 10 m ist einzuhalten. Sägeband Ziehen Sie immer zuerst den Netzstecker ab, bevor Sie Einstellungen oder Wartungsarbeiten vornehmen! Sägeband spannen: Spannen Sie das Sägeband mithilfe der Spannungs- schraube (Seite 15). Das Sägeband sitzt korrekt, wenn es sich 2-3 mm eindrücken lässt. Führ ung einstellen: Die Führung des Sägebandes muss eingestellt wer- den, da es sich sonst verdrehen könnte, was zu einem unsauberen Schnitt führ t. Lockern Sie die Schraube (Seite 15, Abb. 1) und stellen Sie die Führung nach der Breite des zu bearbeitenden Materiales ein. Sägebandwechsel: Entspannen Sie das Sägeband. Lösen Sie die Schraube und entfernen die Abdeckung. Setzen Sie nun das neue Sägeband auf die Rollen und positionieren Sie es zwischen den Führungslagern und der Bandfüh- rung. Sägeband danach wieder spannen und Abde- ckungen wieder sicher und fest verschließen. Bedienung Winkeleinstellung: Den Winkel immer an das zu bearbeitende Material anpassen. Lösen Sie die Schraube (Seite 13/1) um den gesamten Arbeitsblock zu verschieben. Mit den beiden Anschlägen können Sie 0° +45 exakt einstellen (Seite 13/2a). Schnittgeschwindigkeit: Die Schnittgeschwindigkeit kommt immer auf das zu schneidende Material an. (Seite 16). Wartung Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. Das Gerät darf nicht benutzt werden falls es beschä- digt ist oder die Sicherheitseinrichtungen defekt sind. Falls das Ger ät defekt ist, hat die Reparatur ausschließ- lich durch den Kundendienst zu erfolgen.Nur Origi- nalzubehör und Originalersatzteile verwenden. DEUTSCH24 Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher- sehbaren Unfällen und Verletzungen führen. Tägliche Wartungsarbeiten: Entfernen der Späne Kontrolle des Sägebandes Kontrolle aller Schutzvorrichtungen Wöchentliche Wartungsarbeiten: Gründliche Reinigung der Maschine , entfernen der Späne Reinigung des Sägerollengehäuses, sowie der Ablage

äche der Sägerolle. Monatliche Wartungsarbeiten: Befestigungsschr auben der Sägerollen kontrollieren Befestigungsschrauben des Getriebes kontrollieren Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei ge- werblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der Kauf- beleg - der das Verkaufsdatum auszuweisen hat - mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsach- gemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbe- achtung der Gebrauchs- und Aufbauanleitungund normaler Verschleiß Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanlei- tung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklama- tionsfall identizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein. Seriennummer: Artikelnummer: DEUTSCH

Baujahr: Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail] Wichtige Kundeninformation Bitte beachten Sie, dass eine Rücksendung inner

halb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Or iginalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert. Entsorgung Die Entsorgungshinweise ergeben sich aus den Pik- togrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen nden Sie im Kapitel „Kennzeichnung“. Entsorgen Sie Elektrogeräte nicht über den Hausmüll. Gemäß europäischer Richtlinie 2002/96/EG über Elektro-und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauorderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge

rechten Verwertung im Falle der Eigentumsaufgabe verpich tet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Besei- tigung im Sinne des nationalen Kreislaufwirtschafts und Abfallgesetzes durchführt. Nicht betroen sind den Altgeräten beigefügte Zube- hörteile und Hilfsmittel ohne Elektrobestandteile. Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschä- den. Die Verpackungsmaterialien sind in der Regel nach umwelt verträglichen und entsorgungstech- nischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Sty- ropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und ent- sorgen Sie sie so schnell wie möglich.25

dB (A) Joachim Bürkle GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany Bevollmächtigt die technischen Unterlagen zusammenzustellen. Authorized to compile the technical le
