MX21 Pro - WiFi-Antenne Tenda - Kostenlose Bedienungsanleitung

Produkttyp	WLAN Mesh-System (Kit mit 2 oder 3 Knoten)
Marke	Tenda
Modell	MX21 Pro
Abmessungen (pro Knoten)	Ca. 10 × 10 × 3 cm
Gewicht (pro Knoten)	Ca. 100 g
Stromversorgung	Netzteil (im Lieferumfang enthalten, typisch 5V/1A)
Schnittstellen	3 Ethernet-Anschlüsse (10/100/1000 Mbit/s) pro Knoten
Drahtlose Konnektivität	Dualband-WLAN (2,4 GHz und 5 GHz), Standard 802.11ac
Hauptfunktionen	Erweiterung des WLAN-Netzwerks, Aufbau eines Mesh-Netzwerks, Internetverbindung über Modem oder Ethernet-Anschluss
Konfiguration	Über die Tenda WiFi App (iOS/Android) oder die Weboberfläche (tendawifi.com)
LED-Anzeige	Grün dauerhaft (gute Verbindung), gelb dauerhaft (mittel), rot dauerhaft (schlecht)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht zerlegen, Wasser und Feuer vermeiden, mitgeliefertes Netzteil verwenden, bei Gewitter vom Stromnetz trennen
Ersatzteile und Reparierbarkeit	Netzteil und Ethernet-Kabel im Lieferumfang. Reparatur nur durch autorisierten Service.
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Zertifizierungen	Entspricht der EU-Richtlinie 2014/53/EU

Häufig gestellte Fragen - MX21 Pro Tenda

Wie installiere ich das Tenda MX21 Pro System?

Schließen Sie den primären Knoten mit dem Ethernet-Kabel an das Modem an und verwenden Sie dann die App Tenda WiFi oder die Weboberfläche (tendawifi.com), um die Konfiguration abzuschließen.

Was tun, wenn die LED dauerhaft grün blinkt?

Das bedeutet, dass der Knoten noch nicht mit dem Internet verbunden ist. Überprüfen Sie die Ethernet-Verbindung und befolgen Sie die Konfigurationsschritte in der App oder der Weboberfläche.

Wie erweitere ich das Netzwerk mit zusätzlichen Knoten?

Platzieren Sie die anderen Knoten weniger als 3 Meter vom primären Knoten entfernt, schalten Sie sie ein und warten Sie etwa 3 Minuten. Die LEDs leuchten dauerhaft grün, wenn die Verbindung erfolgreich ist. Verschieben Sie sie dann an ihren endgültigen Standort.

Was bedeutet die Farbe der LED?

Grün dauerhaft: ausgezeichnete Verbindung. Gelb dauerhaft: mittelmäßige Verbindung. Rot dauerhaft: schlechte Verbindung. Wenn die LED rot leuchtet, bringen Sie den Knoten näher an den primären Knoten.

Wie setze ich den Knoten auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste auf der Rückseite des Knotens etwa 10 Sekunden lang, bis die LED blinkt. Lassen Sie los, das Gerät startet neu.

Kann ich das System ohne Modem verwenden?

Ja, wenn Sie eine Ethernet-Wanddose (Internetanschluss) haben, schließen Sie den primären Knoten direkt mit dem Ethernet-Kabel an. Ignorieren Sie die Schritte zum Modem.

Wie greife ich auf die Weboberfläche zu, wenn die URL tendawifi.com nicht funktioniert?

Stellen Sie sicher, dass Sie mit dem WLAN des Knotens verbunden sind. Wenn das Problem weiterhin besteht, lesen Sie die FAQ des Geräts oder verwenden Sie die IP-Adresse 192.168.0.1 im Browser.

Kann ich das System mit einem anderen Router verwenden?

Ja, der primäre Knoten kann mit dem LAN-Port Ihres vorhandenen Routers verbunden werden, um ein erweitertes Mesh-Netzwerk zu erstellen. Konfigurieren Sie ihn bei Bedarf im Access Point-Modus.

Wie ändere ich das WLAN-Passwort?

Öffnen Sie die Tenda WiFi App, gehen Sie zu den Netzwerkeinstellungen und ändern Sie SSID und Passwort. Alle Knoten teilen sich dieselben Anmeldeinformationen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie nur das mitgelieferte Netzteil, stellen Sie das Gerät nicht in die Nähe von Wasser oder Wärmequellen und ziehen Sie bei Gewitter den Netzstecker. Zerlegen Sie das Gerät nicht.

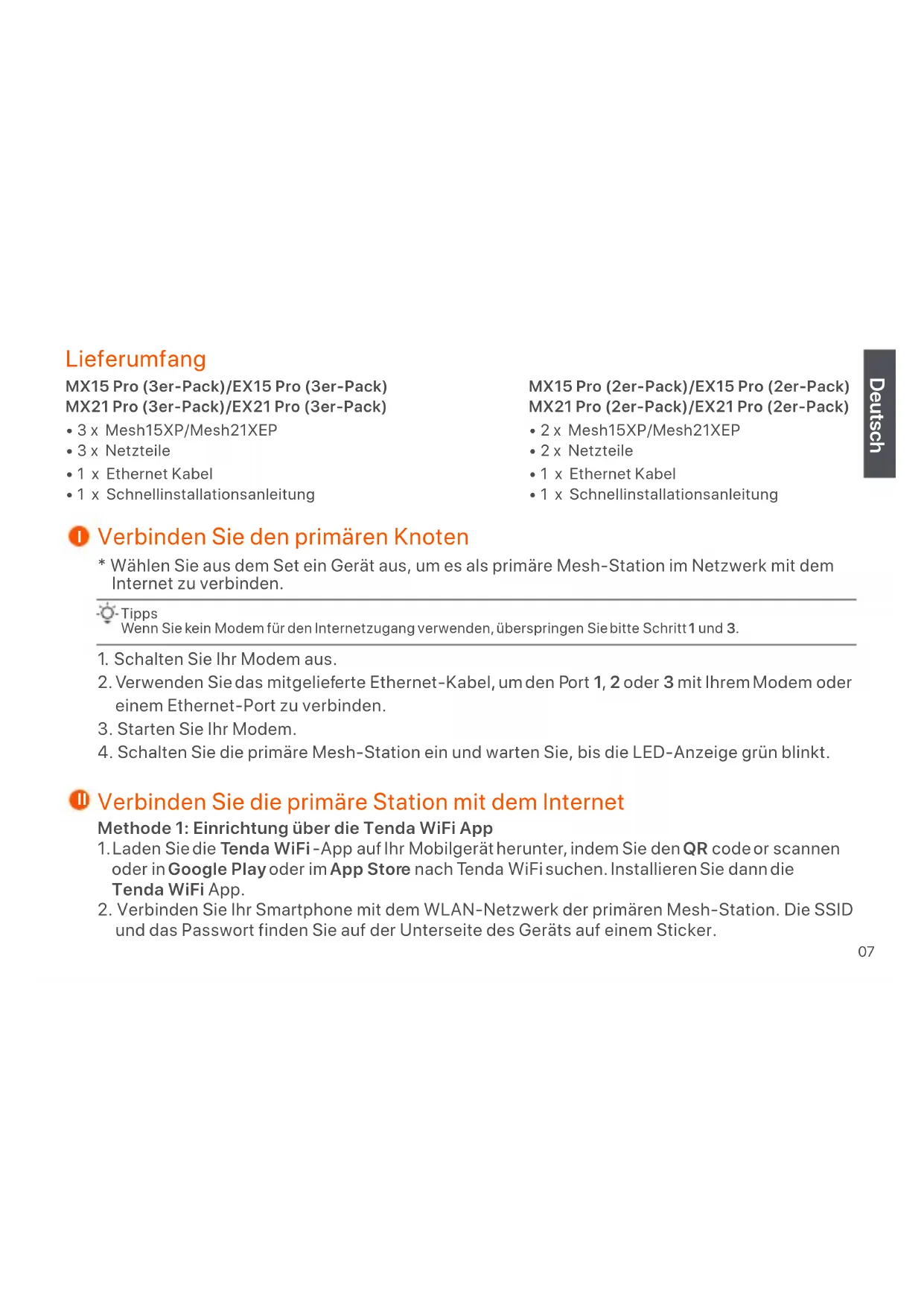

BEDIENUNGSANLEITUNG MX21 Pro Tenda

• 3 x Mesh15XP/Mesh21XEP
• 3 x Netzteile
• 1 x Ethernet Kabel
  • 1 x Schnellinstallationsanleitung

MX15 Pro (2er-Pack)/EX15 Pro (2er-Pack) MX21 Pro (2er-Pack)/EX21 Pro (2er-Pack)

• 2 x Mesh15XP/Mesh21XEP
• 2 x Netzteile
• 1 x Ethernet Kabel
  • 1 x Schnellinstallationsanleitung

Verbinden Sie den primären Knoten

* Wählen Sie aus dem Set ein Gerät aus, um es als primäre Mesh-Station im Netzwerk mit dem Internet zu verbinden.

Tipps

Wenn Sie kein Modem für den Internetzugang verwenden, überspringen Sie bitte Schritt 1 und 3.

1. Schalten Sie Ihr Modem aus.
2. Verwenden Sie das mitgelieferte Ethernet-Kabel, um den Port 1, 2 oder 3 mit Ihrem Modem oder einem Ethernet-Port zu verbinden.
3. Starten Sie Ihr Modem.
4. Schalten Sie die primäre Mesh-Station ein und warten Sie, bis die LED-Anzeige grün blinkt.

Verbinden Sie die primäre Station mit dem Internet

Methode 1: Einrichtung über die Tenda WiFi App

1. Laden Sie die Tenda WiFi -App auf Ihr Mobilgerät herunter, indem Sie den QR code or scannen oder in Google Play oder im App Store nach Tenda WiFi suchen. Installieren Sie dann die Tenda WiFi App.

2. Verbinden Sie Ihr Smartphone mit dem WLAN-Netzwerk der primären Mesh-Station. Die SSID und das Passwort finden Sie auf der Unterseite des Geräts auf einem Sticker.

3. Starten Sie die Tenda WiFi App und folgen Sie den Anweisungen auf dem Bildschirm, um das Gerät mit dem Internet zu verbinden. Nachdem das Gerät mit dem Internet verbunden ist, leuchtet die LED-Anzeige dauerhaft grün und das Gerät ist zur primären Mesh-Station im Netzwerk geworden.

Methode 2: Einrichtung über das Webinterface

1. Verbinden Sie einen Client mit der primären Mesh-Station.

Methode 1: Verbinden Sie einen kabellosen Client wie z. B. ein Handy, mit dem WLAN-Netzwerk der primären Mesh-Station. Die SSID und das Passwort finden Sie auf der Unterseite des Geräts auf einem Sticker.

Methode 2: Verwenden Sie ein Ethernet-LAN-Kabel, um einen Computer mit dem 1, 2 oder 3 Anschluss der primären Mesh-Station zu verbinden.

1. Starten Sie einen Browser auf dem Client und geben Sie tendawifi.com in die Adressleiste ein, um auf die Web-Benutzeroberfläche zuzugreifen. Folgen Sie den Anweisungen auf dem Bildschirm, um das Gerät mit dem Internet zu verbinden.

Tipps

Wenn Sie sich nicht im Webinterface anmelden können, lesen Sie Q3 in FAQ.

Netzwerk erweitern

1. Platzieren Sie die anderen Geräte im Kit innerhalb von 3 Metern von der primären Mesh-Station, um sie zu starten. Warten Sie ca. 3 Minuten. Wenn die LED-Anzeigen der Stationen anfängt dauerhaft grün zu leuchten, ist die Vernetzung erfolgreich und die Geräte werden zu sekundären Mesh-Stationen im Netzwerk.

2. Bitte beachten Sie folgenden Tipps zum Standortwechsel, um die sekundären Mesh-Stationen an einer geeigneten Position zu platzieren:

3. Stellen Sie sicher, dass der Abstand zwischen zwei beliebigen Mesh-Stationen weniger als 10 Meter beträgt.

4. Halten Sie Ihre Mesh-Stationen fern von Elektronikgeräten mit starken Störungen, wie z.B. Mikrowellen, Induktionsherden oder Kühlschränken.

5. Platzieren Sie die Mesh-Stationen an einer erhöhten Position mit wenigen Hindernissen.

6. Schalten Sie die sekundären Mesh-Stationen wieder ein, bis die LED-Anzeigen langsam grün blinken. Als Beispiel wird ein MX15 Pro (3er-Pack) verwendet.

Tipps

Wenn der LED-Anzeiger der sekundären Mesh-Station länger als 3 Minuten langsam grün blinkt, verlagern Sie die sekundäre Mesh-Station und positionieren Sie diese näher an die primäre Mesh-Station.

1. Beobachten Sie die LED-Anzeige der sekundären Mesh-Stationen, bis eine der folgenden Farben aufleuchtet:

Grün leuchtend Die Verbindungsqualität ist ausgezeichnet.
Gelb leuchtend	Die Verbindung war erfolgreich. Die Verbindungsqualität ist aber nur mittelmäßig.
Rot leuchtend Die Verbindung war erfolgreich. Die Verbindungsqualität ist schlecht

1. Wenn die LED-Anzeige der sekundären Mesh-Station dauerhaft rot leuchtet, verlagern Sie die Station gemäß Schritt 2 im Netzwerk erweitern neu, um eine optimale Verbindungsqualität zu erreichen.

Erledigt.

- Für den Internetzugriff mit:

- Kabelgebundene Geräte: Verbinden Sie Ihre Geräte mit dem Port 1, 2 oder 3 der Mesh-Station.

- Kabellose Geräte: Verbinden Sie sich mit Ihrem WLAN- Netzwerk anhand der von Ihnen festgelegten SSID (WLAN-Name) und dem Passwort. (Alle Mesh-Stationen haben die gleiche SSID und das gleiche Passwort)

- Wenn Sie die Mesh-Stationen mit der Tenda WiFi App konfigurieren und das Netzwerk aus der Ferne verwalten möchten, tippen Sie auf die Startseite der App und melden Sie sich mit Ihrem Konto an.

VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt SHENZHEN TENDA TECHNOLOGY CO., LTD., dass dieses Gerät mit der EU-Richtlinie 2014/53/EU konform ist.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

https://www.tendacn.com/download/list-9.html

Čeština

ZJEDNODUÖENÉ EU PROHLÁÖENÍ O SHODČ

Lesen Sie vor der Durchführung eines Vorgangs die Betriebsanleitung und die zu treffenden Vorsichtsmaßnahmen und befolgen Sie sie, um Unfälle zu vermeiden. Die Warn- und Gefahrenhinweise in anderen Dokumenten decken nicht alle Sicherheitsvorkehrungen ab, die beachtet werden müssen. Sie sind nur ergänzende Informationen, und das Installations- und Wartungspersonal muss die grundlegenden Sicherheitsvorkehrungen verstehen, die zu treffen sind.

• Für einen sicheren Gebrauch muss das Gerät waagerecht montiert werden.
• Verwenden Sie das Gerät nicht an einem Ort, an dem drahtlose Geräte nicht erlaubt sind.
• Bitte verwenden Sie den mitgelieferten Netzadapter.
• Der Netzstecker wird als Trennvorrichtung verwendet und muss leicht bedienbar bleiben.
• Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.
• Betriebs- umgebung: Temperatur: 0 °C - 40 °C; Luftfeuchtigkeit: (10% - 90%) RH, nicht kondensierend; Lagerumgebung: Temperatur: - 40 °C - 70 °C; Luftfeuchtigkeit: (5% - 90%) RH, nicht kondensierend.
• Halten Sie das Gerät von Wasser, Feuer, hohen elektrischen Feldern, hohen Magnetfeldern sowie brennbaren und explosiven Gegenständen fern.
• Ziehen Sie bei Gewitter oder wenn das Gerät längere Zeit nicht benutzt wird, den Netzstecker und trennen Sie alle Kabel ab.
• Verwenden Sie den Netzadapter nicht, wenn sein Stecker oder Kabel beschädigt ist.
• Wenn bei der Verwendung des Geräts Phänomene wie Rauch, abnormale Geräusche oder Geruch auftreten, beenden Sie sofort die Verwendung des Geräts und trennen Sie es von der Stromversorgung, ziehen Sie alle angeschlossenen Kabel ab und wenden Sie sich an das Kundendienstpersonal.
• Das Zerlegen oder Verändern des Geräts oder seines Zubehörs ohne Genehmigung führt zum Erlöschen der Garantie und kann zu Sicherheitsrisiken führen.
