Royal SMP 450/1-S Niro - Oberflächenpumpe EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe
Marke	Einhell
Modell	Royal SMP 450/1-S Niro
Artikelnummer	41.703.30
Versorgungsspannung	230 V ~ 50 Hz
Leistungsaufnahme	500 W
Maximaler Durchfluss	9.000 l/h
Maximale Förderhöhe	7 m
Maximale Eintauchtiefe	5 m
Maximale Wassertemperatur	35 °C
Schlauchanschluss	1 1/4" (Außengewinde)
Zulässige Fremdkörper	bis Ø 25 mm
Einschalthöhe (Schwimmer)	ca. 50 cm
Ausschalthöhe (Schwimmer)	ca. 5 cm
Garantie	2 Jahre
Hauptfunktionen	Förderung von klarem Wasser, Einsatz im Keller, Garten, Brunnen, Hochwasserschutz
Wartung und Reinigung	Reinigung mit klarem Wasser nach Gebrauch; Überprüfung des Schwimmers alle 3 Monate; Reinigung des Laufrads bei Bedarf
Sicherheit	Schutz durch Fehlerstromschutzschalter ≤ 30 mA; nicht trocken laufen lassen; nicht verwenden, wenn sich Personen im Wasser befinden
Ersatzteile und Reparierbarkeit	Reparaturen dem Einhell-Kundendienst oder einem Fachinstallateur überlassen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Kundensupport über Händler oder Einhell Benelux

Häufig gestellte Fragen - Royal SMP 450/1-S Niro EINHELL

Wie installiere ich die Pumpe Royal SMP 450/1-S Niro?

Setzen Sie die Pumpe auf den Boden des Brunnens oder auf eine stabile Oberfläche. Hängen Sie sie niemals am Kabel oder der Leitung auf. Verwenden Sie den vorgesehenen Griff. Stellen Sie sicher, dass der Boden sauber ist. Für einen ordnungsgemäßen Betrieb muss der Brunnen mindestens 40×40×50 cm groß sein, um die Bewegung des Schwimmers zu ermöglichen.

Was tun, wenn die Pumpe nicht anläuft?

Überprüfen Sie die Netzspannung (230 V) und den Zustand der Sicherung (mind. 6 A). Stellen Sie sicher, dass der Schwimmerschalter in der oberen Position ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachinstallateur.

Was tun, wenn die Pumpe kein Wasser fördert?

Reinigen Sie den Einlassfilter mit einem Wasserstrahl. Überprüfen Sie, ob der Förderschlauch geknickt oder verstopft ist. Wenn die Durchflussmenge gering bleibt, können sich Ablagerungen im Laufrad befinden (siehe Reinigung).

Was tun, wenn die Pumpe nicht abschaltet?

Der Schwimmerschalter kann blockiert oder falsch positioniert sein. Überprüfen Sie, ob die Pumpe richtig auf dem Boden steht und der Schwimmer frei abwärts bewegen kann. Der Ausschaltpunkt ist auf etwa 5 cm über dem Boden eingestellt.

Warum ist die Durchflussmenge unzureichend?

Ein verstopfter Filter oder ein verschmutztes Laufrad verringern die Durchflussmenge. Reinigen Sie den Filter und, falls erforderlich, demontieren Sie den unteren Teil, um das Laufrad zu reinigen. Überprüfen Sie auch die Förderhöhe: Die Durchflussmenge nimmt mit der Höhe ab (siehe Leistungskurve).

Warum schaltet die Pumpe nach kurzer Zeit ab?

Der Motorschutz unterbricht die Stromversorgung, wenn das Wasser zu schmutzig oder zu heiß ist (>35°C). Reinigen Sie die Pumpe und den Brunnen und stellen Sie sicher, dass die Wassertemperatur 35°C nicht überschreitet.

Wie reinige ich das Laufrad?

Trennen Sie die Pumpe vom Stromnetz, entfernen Sie die 4 Schrauben des Ansaugkorbs (unterer Teil), lösen Sie ihn und reinigen Sie das Laufrad mit klarem Wasser. Stellen Sie die Pumpe niemals auf das Laufrad. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Wie stelle ich den Schwimmerschalter ein?

Der Schaltpunkt kann durch Ändern der Position des Schwimmers in seiner Rastvorrichtung eingestellt werden. Überprüfen Sie vor der Inbetriebnahme durch manuelles Anheben/Absenken des Schwimmers in einem Wasserbehälter. Stellen Sie sicher, dass der Schwimmer den Boden nicht berührt, bevor die Pumpe abschaltet, um Trockenlauf zu vermeiden.

Welche Garantie hat die Pumpe?

Einhell gewährt eine Garantie von 2 Jahren ab Übergabe des Geräts auf Herstellungsfehler. Die Garantie deckt keine Schäden durch Trockenlauf, Fremdkörper oder unsachgemäße Verwendung ab. Bewahren Sie den Kaufbeleg auf.

Was ist die maximal zulässige Wassertemperatur?

Die Pumpe kann Wasser bis zu 35°C fördern. Darüber hinaus besteht die Gefahr einer Überhitzung des Motors, und der thermische Schutz schaltet die Stromversorgung ab. Verwenden Sie sie nicht für heiße oder aggressive Flüssigkeiten.

BEDIENUNGSANLEITUNG Royal SMP 450/1-S Niro EINHELL

Art.-Nr.: 41.703.30 I.-Nr.: 01024

ROYAL

SMP 450/1-S

NIRO

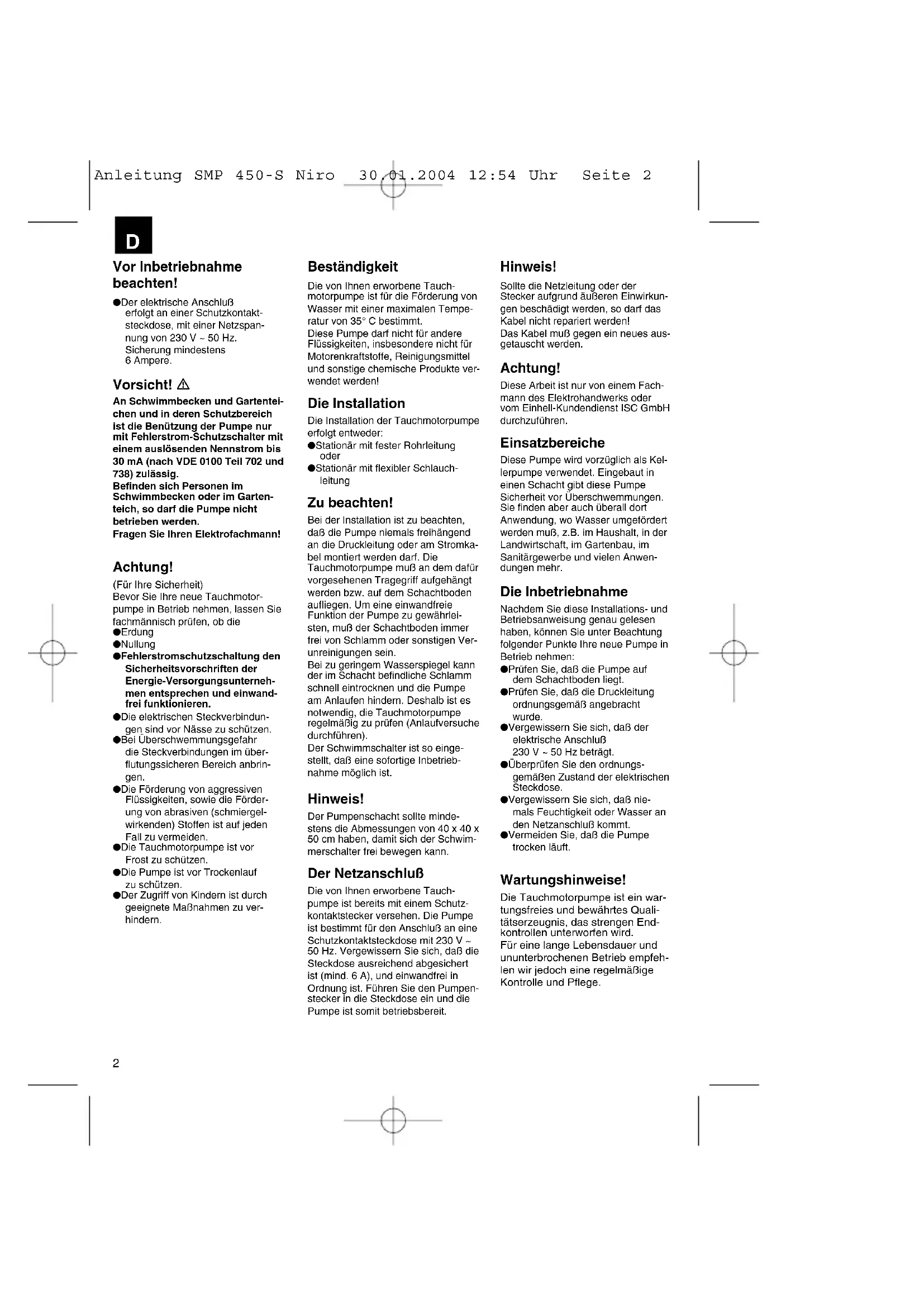

D

Vor Inbetriebnahme beachten!

- Der elektrische Anschluß erfolgt an einer Schutzkontaktsteckdose, mit einer Netzspannung von 230 V – 50 Hz. Sicherung mindestens 6 Ampere.

Vorsicht!

An Schwimmbecken und Gartenteichen und in deren Schutzbereich ist die Benützung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Tell 702 und 738) zulässig.

Befinden sich Personen im Schwimmbecken oder im Garten- teich, so darf die Pumpe nicht betrieben werden.

Fragen Sie Ihren Elektrofachmann!

Achtung!

(Für Ihre Sicherheit) Bevor Sie Ihre neue Tauchmotor- pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die

●Erdung
●Nullung
●Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
●Die elektrischen Steckverbindungen sind vor Nässe zu schützen.
- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
●Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
●Die Tauchmotorpumpe ist vor Frost zu schützen.
●Die Pumpe ist vor Trockenlauf zu schützen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Beständigkeit

Die von Ihnen erworbene Tauch-motorpumpe ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C bestimmt. Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

Die Installation

Die Installation der Tauchmotorpumpe erfolgt entweder:

●Stationär mit fester Rohrleitung oder
●Stationär mit flexibler Schlauchleitung

Zu beachten!

Bei der Installation ist zu beachten, daß die Pumpe niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Die Tauchmotorpumpe muß an dem dafür vorgesehenen Tragegriff aufgehängt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muß der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein.

Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchmotorpumpe regelmäßig zu prüfen (Anlaufversuche durchführen).

Der Schwimmschalter ist so eingestellt, daß eine sofortige Inbetriebnahme möglich ist.

Hinweis!

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmerschalter frei bewegen kann.

Der Netzanschluß

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluß an eine Schutzkontaktsteckdose mit 230 V - 50 Hz. Vergewissern Sie sich, daß die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei in Ordnung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit.

Hinweis!

Sollte die Netzleitung oder der Stecker aufgrund äußeren Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden.

Achtung!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Einhell-Kundendienst ISC GmbH durchzuführen.

Einsatzbereiche

Diese Pumpe wird vorzüglich als Kellerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umgefördert werden muß, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und vielen Anwendungen mehr.

Die Inbetriebnahme

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen:

●Prüfen Sie, daß die Pumpe auf dem Schachtboden liegt.
- Prüfen Sie, daß die Druckleitung ordnungsgemäß angebracht wurde.
●Vergewissern Sie sich, daß der elektrische Anschluß 230 V – 50 Hz beträgt.
- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
●Vergewissern Sie sich, daß niemals Feuchtigkeit oder Wasser an den Netzanschluß kommt.
●Vermeiden Sie, daß die Pumpe trocken läuft.

Wartungshinweise!

Die Tauchmotorpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

D

Achtung! Wichtig!

●Vor jeder Wartungsarbeit den Netzstecker ziehen.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen.
●Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen.
●Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.
- Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen.

Reinigung des Schaufel- rades

Bei zu starker Ablagerung im Pumpengehäuse muß der untere Teil der Pumpe wie folgt zerlegt werden:

1. Entfernen Sie bitte die 4 Schrauben an der Unterseite des Ansaugkorbes

2. Lösen Sie den Ansaugkorb vom Pumpengehäuse.

3. Das Schaufelrad mit klarem Wasser reinigen.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!

Einstellung des Ein /Aus - Schaltpunktes

Der EIN - bzw. AUS - Schaltpunkt des Schwimmschalters kann durch Verändern des Schwimmschalters in der Schwimmschaltererung eingestellt werden.

Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:

●Der Schwimmschalter muß so angebracht sein, daß die Schaltpunkthöhe:EIN und die Schaltpunkthöhe:AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser; stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein bzw. ausschaltet.

• Achten Sie auch darauf, daß der Abstand zwischen den Schwimmschalterkopf und der Schwimmschalterasterung nicht zu gering ist. Bei zu geringen Abstand wird die einwandfreie Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung des Schwimmschalters darauf, daß der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Störungen – Ursachen – Abhilfe

Störungen	Ursachen	Abhilfe
Pumpe läuft nicht an	- Netzspannung fehlt- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	- Einlaufsieb verstopft- Druckschlauch geknickt	- Einlaufsieb mit Wasserstrahl reinigen- Knickstelle beheben
Pumpe schaltet nicht aus	- Schwimmschalter kann nicht absinken	- Pumpe auf dem Schachtbo-den richtig auflegen
Fördermenge ungenügend	- Einlaufsieb verstopft- Pumpenleistung verringert, durch stark verschmutzte und schmiergelnde Wasserbeimen-gungen	- Einlaufsieb reinigen- Pumpe reinigen und Ver-schlußteile ersetzen
Pumpe schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet die Pumpe wegen zu starker Was-server verschmutzung ab- Wassertemperatur zu hoch,	- Netzstecker ziehen und Pumpe sowie Schacht reini-gen.- Auf maximale Wasser-Tem-

Garantiehinweise:

Nicht unter die Garantie fallen:

●Zerstörung der Gleitringdichtung durch Trockenlauf oder Fremdkörperbeimengungen im Wasser
●Verstopfung des Laufrades durch Fremdkörper
●Transportschaden
●Schäden, verursacht durch Fremdeingriffe

Technische Daten

ROYAL SMP 450/1-S NIRO
Netzanschluß 230V ~50 Hz
Aufnahmeleistung 500 Watt
Fördermenge max. 9.000 l/h
Förderhöhe max. 7 m
Eintauchtiefe max. 5 m
Wassertemperatur max. 35°C
Schlauchanschluß 1 1/4" IG
Fremdkörper max.: ∅ 25 mm
Schaltpunkthöhe: EIN ca. 50 cm
Schaltpunkthöhe: AUS ca. 5 cm
Art.-Nr.:	41.703.30

Leistungsdaten

Förderhöhe Fördermenge SMP 450/1-S NIRO
1m max.: 8.000 l/h
2m max.: 6.600 l/h
3m max.: 5.400 l/h
4m max.: 4.000 l/h
5m max.: 2.700 l/h
6m max.: 1.200 l/h

GB

Anleitung SMP 450-S Niro 30.01.2004 12:54 Uhr Seite 38

Notizen:

Anleitung SMP 450-S Niro 30.01.2004 12:54 Uhr Seite 39

Notizen:

©EG Konformitätserklärung
GB EC Declaration of Conformity
F Déclaration de Conformité CE
NL EC Conformiteitsverklaring
EDeclaracion CE de Conformidad
P Declaração de conformidade CE
⑤EC Konformitetsförklaring
FIN EC Yhdenmukaisuusilmoitus
N EC Konfirmitetserklæring
RUS EC Заявление о конформности
HR Dichiarazione di conformità CE
RODeclaratie de conformitate CE
TR AT Uygunluk Deklarasyonu

Einhell®

©GR EC Δήλωση περι της ανταπόκρισης
① Dichiarazione di conformità CE
DK EC Overensstemmelseserklæring
©CEU prohlášení o konformitě
H EU Konformkijelentés
SLO EU Izjava o skladnosti
PL Oświadczenie o zgodności z normami Europejskiej Wspólnoty
SKVyhásenie EU o konformite

Schmutzwasserpumpe SMP 450/1-S Niro

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 17.01.2004

Brunhölzl

Leiter Produkt-Management

Bauer

Produkt-Management

Archivierung / For archives:

4170330-35-4155050-E

© GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benützung unseres Gerätes.

Selbstverständlich bleiben ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten.

Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.

F GARANTIE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.
