MANUALE UTENTE Royal SMP 450/1-S Niro EINHELL

• ¤Ó· ÛÒÌ·Ù· ̤¯ÚÈ ø 25 mm À„Ô˜ ¤Ó·Ú͢ ÏÂÈÙÔ˘ÚÁ›·˜ (ON): 50 cm À„Ô˜ ¤Ó·Ú͢ ÏÂÈÙÔ˘ÚÁ›·˜ (OFF): 5 cm ∞ÚÈıÌfi˜ ÚÔÈfiÓÙÔ˜: 41.703.30 ∆¯ÓÈο ‰Â‰Ô̤ӷ ™ÙÔȯ›· ·fi‰ÔÛ˘ À„Ô˜ ÔÚÒıËÛ˘ ¶ÔÛfiÙËÙ· SMP 450/1-S NIRO 1m ̤Á.: 8.000 l/h 2m ̤Á.: 6.600 l/h 3m ̤Á.: 5.400 l/h 4m ̤Á.: 4.000 l/h 5m ̤Á.: 2.700 l/h 6m ̤Á.: 1.200 l/h Anleitung SMP 450-S Niro 30.01.2004 12:54 Uhr Seite 3132 Da tener presente prima della messa in funzione! ● L´allacciamento elettrico avvienead una presa con contatto di terracon una tensione di rete di 230 V ~50 Hz. Dispositivo di protezione dialmeno 6 Ampere. Attenzione! Nelle piscine, nei laghetti in giar-dino e nelle loro vicinanze è per-messo usare la pompa solo con uninterruttore di sicurezza per cor-renti di guasto con una correntenominale di attivazione fino a 30mA (secondo la norma VDE 0100parte 702, 738).La pompa non deve essere fattafunzionare se delle persone si tro-vano nella piscina o nel laghetto.Domandate al vostro elettricista difiducia! Attenzione! (per la vostra sicurezza)Prima di mettere in funzione la vostranuova pompa sommersa a motore,fate controllare da un esperto se● il collegamento a terra● la messa a terra del neutro● l´interruttore di sicurezza percorrenti di guasto corrispondanoalle norme di sicurezza dell´entefornitore dell´energia elettrica efunzionino perfettamente.● I collegamenti elettrici ad innestodevono essere protetti dall´umidità.● Se sussiste il pericolo che l´acquatracimi, predisporre i collegamentiad innesto in luogo non raggiungi-bile dall´acqua.● Evitare in ogni caso il trasporto diliquidi aggressivi o di sostanzeabrasive (con effetto smerigliante).● Proteggere dal gelo la pompa som-mersa.● Proteggere la pompa dal funzio-namento a secco.● Tenere la pompa lontano dalla por-tata dei bambini. Resistenza La pompa da voi acquistata è desti-nata al trasporto di acqua con unatemperatura massima di 35°C. Questapompa non deve venire usata per altriliquidi, in particolare non per combu-stibili per motori, detergenti ed altriprodotti chimici! Settori di impiego Questa pompa si è rivelata moltoadatta per essere predisposta in can-tina. Se viene montata in un pozzetto,impedisce anche la tracimazione.Può comunque venire utilizzata in tuttiquei casi in cui si tratti di pomparel’acqua nell’abitazione, in giardino, inagricoltura, negli impianti sanitari ed inmolti altri casi ancora. La messa in esercizio Dopo aver letto con attenzione questeistruzioni per l´installazione e perl´uso, potete far funzionare la vostranuova pompa:● controllate che la pompa sia appog-giata sul fondo del pozzetto● controllate che la tubazione di man-data sia stata applicata in modoesatto● accertatevi che l´allacciamentoelettrico sia di 230 V ~ 50 Hz● controllate che la presa di correntesia in ordine● accertatevi che l´umidità o l´acquanon possano penetrare nel collega-mento alla rete● evitate che la pompa funzioni asecco. Avvertenze per la manutenzione! La pompa sommersa a motore è unprodotto di qualità sperimentata, nonrichiede manutenzione ed è stata sog-getta a severi controlli finali. Perpoterla usare a lungo e senza interru-zioni consigliamo comunque di usarlacon cura e di eseguire dei controlliregolari. Attenzione! Importante! ● Togliere la spina dalla presa di ali-mentazione prima di ogni lavoro dimanutenzione.● Se l´impiego della pompa è mobile,essa deve sempre venir lavata conacqua pulita dopo l´uso.● Se la pompa viene installata in unluogo fisso, si consiglia di con-trollare ogni 3 mesi il funzio-namento dell´interruttore a galleggi-ante.● Con un getto d´acqua togliere ipeluzzi e le particelle filamentoseche si fossero depositati nell´invo-lucro della pompa.● Ogni 3 mesi togliere il fango dalfondo del pozzetto e pulirne lepareti. L´installazione L´installazione della pompa som-mersa a motore avviene o● in modo fisso con tubature rigide● in modo fisso, ma con tubi digomma flessibili Da rispettare! Nell´installazione tenere presente chela pompa non può mai venir montatasemplicemente appesa alla tubazionedi mandata o al cavo della corrente.La pompa sommersa a motore devevenir rispettivamente appesa al gan-cio apposito o appoggiata sul fondodel pozzetto. Per garantire un funzio-namento perfetto della pompa, ilfondo del pozzetto deve essere sem-pre libero dal fango o da altre impu-rità.Se il livello dell´acqua è troppo basso,il fango che si trova nel pozzetto puòseccarsi rapidamente e impedire allapompa di mettersi in moto. È perciònecessario controllare regolarmente lapompa sommersa a motore (eseguiredelle prove di messa in moto).L´interruttore a galleggiante è cosìregolato da permettere un´immediatamessa in esercizio della pompa. Avvertenza! Il pozzetto della pompa deve averealmeno le dimensioni di 40 x 40 x 50cm in modo tale che l´interruttore agalleggiante possa muoversi libera-mente. Il collegamento alla rete La pompa da voi acquistata è giàdotata di una spina con contatto diterra ed è concepita per essere collegata ad una presa con contatto diterra con 230 V ~ 50 Hz. Accertatevi che la presa abbia un dis-positivo di protezione sufficiente(almeno 6 A) e sia perfettamente inordine. La pompa è pronta per funzionare non appena la spina dellapompa è inserita nella presa. Avvertenza! Se il cavo di alimentazione o la spinavengono danneggiati per causeesterne, il cavo non deve venir ripa-rato, ma deve venir sostituito con unonuovo. Attenzione! Questa operazione deve venir ese-guita da un elettricista o dal servizioclienti della ISC GmbH.

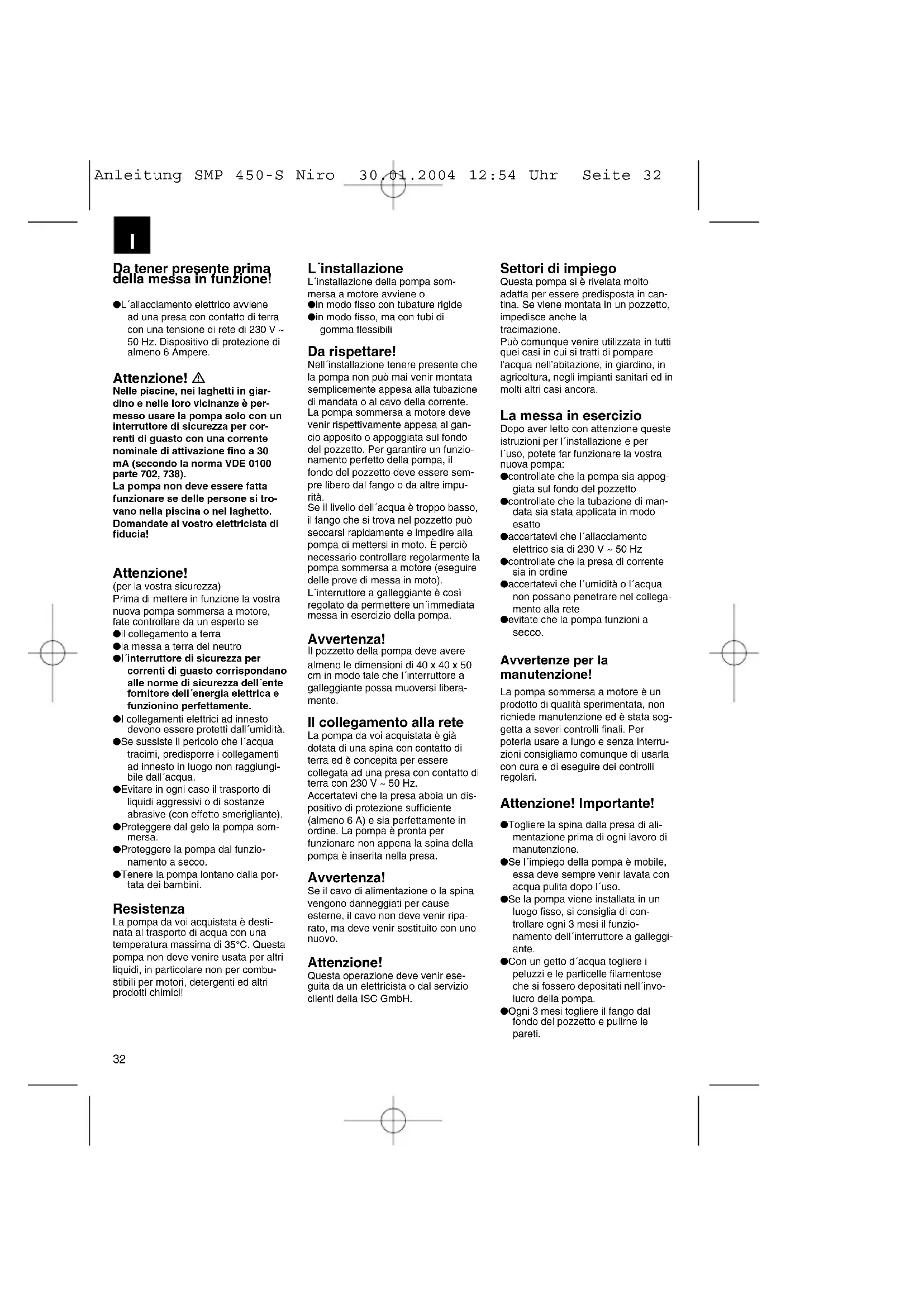

Anleitung SMP 450-S Niro 30.01.2004 12:54 Uhr Seite 3233 ● Con acqua pulita togliere i depositidall´interruttore a galleggiante. Pulizia della ruota a pale In caso di depositi eccessivi nella car-cassa della pompa si deve smontarela parte inferiore della pompa nelmodo seguente:1. Togliete le 4 viti sul lato inferiore della gabbia di aspirazione2. Staccate la gabbia di aspirazione dalla carcassa della pompa3. Pulite la ruota a pale con acqua pulitaAttenzione non appoggiare lapompa sulla ruota a pale e nonusarla come supporto!4. Il montaggio avviene nell’ordine inverso Regolazione del punto di commutazione acceso/spento Regolare il punto di commutazioneEIN/AUS; acceso/spento, mutando laposizione dell’interruttore galleggiantenella rispettiva sede per galleggiantea tacche.Prima della messa in funzione con-trollare i seguenti punti:● collocare l’interruttore galleggiantedi modo che, sia l’altezza punto dicommutazione EIN (acceso), chel’altezza punto di commutazioneAUS (spento) venga raggiunta conpoca forza. Verificare ciò ponendola pompa in un recipiente pienod’acqua, alzare cautamente con lamano l’interruttore galleggiante efarlo poi di nuovo scendere. Lapompa di si deve rispettivamenteaccendere o spegnere.● Fate attenzione che la distanza fratesta dell’interruttore galleggiante esede per galleggiante a tacche pergalleggiante, in cui si trova, non siatroppo piccola. Perché, unadistanza troppo piccola non puògarantirne il perfetto funzio-namento.● Regolando l’interruttore galleggi-ante, fate attenzione che l’interrut-tore galleggiante stesso non tocchiil fondo prima che la pompa sispegni. Attenzione: pericolo dicorsa a secco! Guasti - cause - rimedi Guasti la pompa non si avvia la pompa non fa circolare l’acqua la pompa non si spegne la portata è insufficiente la pompa si spegne dopo un breve periodo di funzionamento cause – manca la corrente di alimentazione – l’interruttore a galleggiante non funziona – il filtro d´entrata è intasato – il tubo di mandata è piegato – l´interruttoe a galleggiante non può scendere – il filtro déntrata è intasato – le presatazioni della pompa sono limitate dalle numerose imprurità abrasive presenti nell’acqua – il salavamotore spegne la pompa per le eccessive impurità dell’acqua – il salvamotore entra in fun- zione perchè la temperatura dell ácqua è troppo alta rimedi – controllare la corrente di alimentazione – portare l’interruttore a gallegiante in una posizione più elevata – pulire il filtro d’entrata con getto d’acqua – raddrizzare il tubo· – correggere la posizione della pompa sul fondo del pozzeta – pulire il filtro d’entrata – pulire la pompa e sostituire i pezzi soggetti ad usura – togliere la spina di alimenta- zione dalla presa e pulire la pompa ed il pozzetto – Non superare la temperatura massima acqua di 35°C!

Anleitung SMP 450-S Niro 30.01.2004 12:54 Uhr Seite 3334 Non sono compresi nella garanzia: ● danni alla guarnizione di scorrimento ad anello acausa di funzionamento a secco o della presenza di corpi estranei nell´acqua● intasamento della girante a causa di corpi estranei● danni dovuti al trasporto● danni causati da interventi estranei

Alimentazione rete 230V ~ 50Hz Potenza assorbita 500 Watt Quantità massima di mandata

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.
