Royal SMP 450/1-S Niro - Overfladepumpe EINHELL - Gratis brugsanvisning og manual

Produkttype	Overfladepumpe
Mærke	Einhell
Model	Royal SMP 450/1-S Niro
Varenummer	41.703.30
Forsyningsspænding	230 V ~ 50 Hz
Optagen effekt	500 W
Maksimal flow	9 000 l/h
Maksimal trykhøjde	7 m
Maksimal nedsænkningsdybde	5 m
Maksimal vandtemperatur	35 °C
Slangeforbindelse	1 1/4" (udvendigt gevind)
Fremmedlegemer tilladt	op til Ø 25 mm
Startpunkt (svømmer)	ca. 50 cm
Stoppunkt (svømmer)	ca. 5 cm
Garanti	2 år
Hovedfunktioner	Pumpning af rent vand, anvendelse til kælder, have, brønd, oversvømmelsesbeskyttelse
Vedligeholdelse og rengøring	Rengøring med rent vand efter brug; kontrol af svømmer hver 3. måned; rengøring af pumpehjul om nødvendigt
Sikkerhed	Beskyttelse med fejlstrømsafbryder ≤ 30 mA; må ikke køre tør; må ikke bruges, når personer er i vandet
Reservedele og reparerbarhed	Reparationer overlades til Einhells kundeservice eller en autoriseret elektriker
Generelle oplysninger	Vejledning tilgængelig på flere sprog; kundesupport via forhandler eller Einhell Benelux

Ofte stillede spørgsmål - Royal SMP 450/1-S Niro EINHELL

Hvordan installerer jeg pumpen Royal SMP 450/1-S Niro?

Placer pumpen i bunden af brønden eller på en stabil overflade. Hæng den aldrig i kablet eller slangen. Brug det medfølgende håndtag. Sørg for, at bunden er ren. For korrekt drift skal brønden være mindst 40×40×50 cm for at tillade svømmerens bevægelse.

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller netspændingen (230 V) og sikringens tilstand (min. 6 A). Sørg for, at svømmerafbryderen er i øverste position. Hvis problemet fortsætter, kontakt en autoriseret elektriker.

Hvad gør jeg, hvis pumpen ikke pumper vand?

Rengør indløbsfilteret med en vandstråle. Kontroller, at trykslangen ikke er knækket eller blokeret. Hvis flowet stadig er lavt, kan der være aflejringer i pumpehjulet (se rengøring).

Hvad gør jeg, hvis pumpen ikke stopper?

Svømmerafbryderen kan være blokeret eller forkert placeret. Kontroller, at pumpen står korrekt på bunden, og at svømmeren kan bevæge sig frit. Stoppunktet er indstillet til ca. 5 cm fra bunden.

Hvorfor er flowet utilstrækkeligt?

Et tilstoppet filter eller et snavset pumpehjul reducerer flowet. Rengør filteret, og om nødvendigt afmonter den nederste del for at rense pumpehjulet. Kontroller også trykhøjden: flowet falder med højden (se ydelseskurve).

Hvorfor stopper pumpen efter kort tid?

Motorværn afbryder strømmen, hvis vandet er for snavset eller for varmt (>35°C). Rengør pumpen og brønden, og sørg for, at vandtemperaturen ikke overstiger 35°C.

Hvordan rengør jeg pumpehjulet?

Tag stikket ud, fjern de 4 skruer på sugekurven (nederste del), tag den af, og rengør pumpehjulet med rent vand. Læg aldrig pumpen på pumpehjulet. Saml i omvendt rækkefølge.

Hvordan justerer jeg svømmerafbryderen?

Koblingspunktet kan justeres ved at ændre svømmerens position i hakindstillingen. Inden ibrugtagning kontrolleres ved manuelt at løfte/sænke svømmeren i en vandbeholder. Sørg for, at svømmeren ikke rører bunden før stop for at undgå tørkørsel.

Hvad er garantien på pumpen?

Einhell yder 2 års garanti fra leveringsdatoen for fabrikationsfejl. Garantien dækker ikke skader som følge af tørkørsel, fremmedlegemer eller ukorrekt brug. Opbevar købskvitteringen.

Hvad er den maksimalt tilladte vandtemperatur?

Pumpen kan pumpe vand op til 35°C. Over dette kan motoren overophede, og termobeskyttelsen afbryder strømmen. Brug den ikke til varme eller aggressive væsker.

BRUGSANVISNING Royal SMP 450/1-S Niro EINHELL

Spør autorisert elektriker om råd!

Forsiktig!

Dersom nettledningen eller støpselet er kommet til skade pga. ytre påvirkning, kan kabelen ikke repareres! Kabelen må skiftes ut.

Advarsel!

Vedlikeholdsanvisninger!

For at den skal få lang levetid og ubrutt drift anbefales likevel en regelmessig kontroll och vedlikehold.

Advarsel! Viktig!

OBS! Still eller støtt ikke pumpen på skovlhjulet!

Dette er ikke innbefattet i garantien:

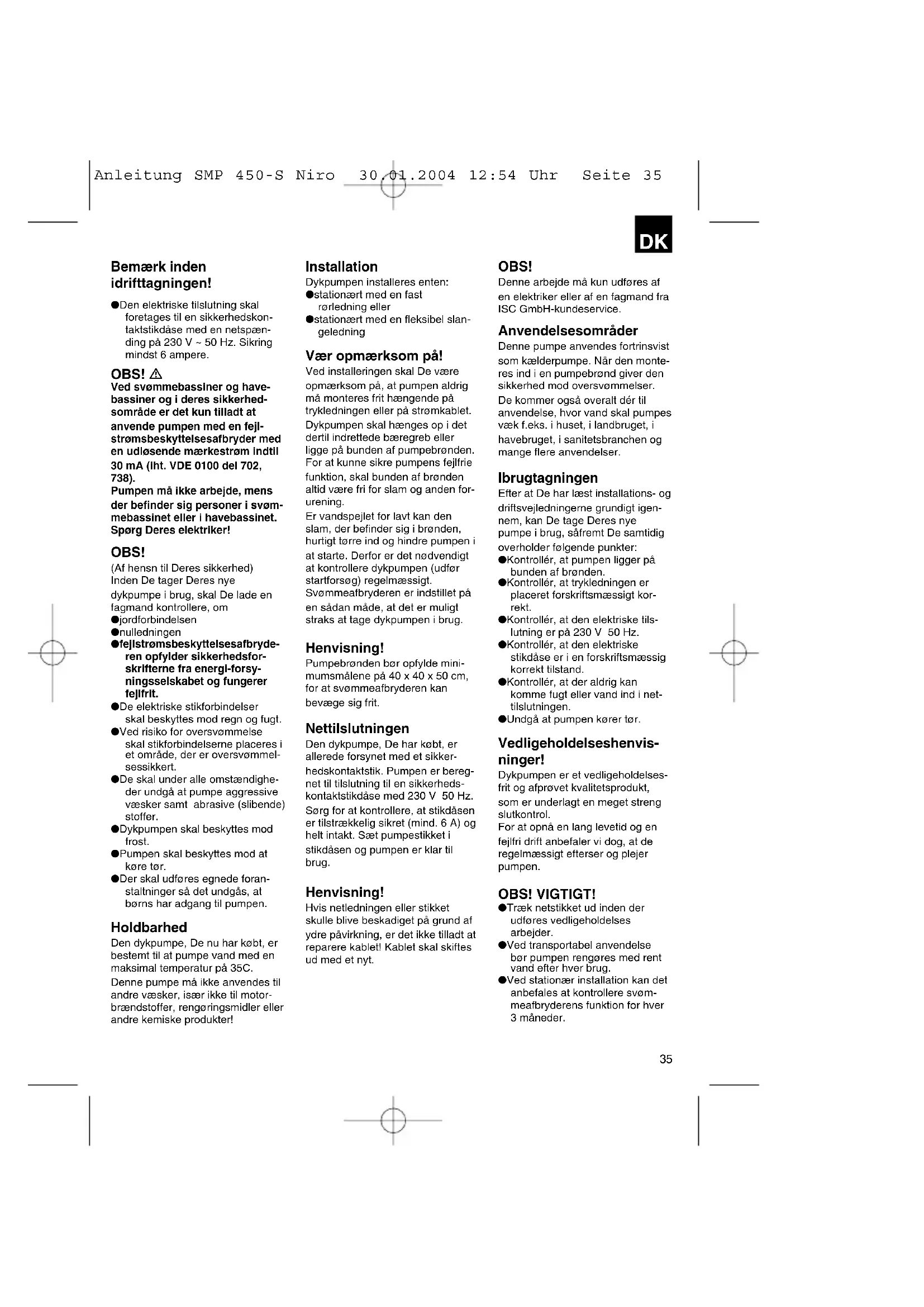

Bemærk inden idrifttagningen!

- Den elektriske tilslutning skal foretages til en sikkerhedskontaktstikdåse med en netspænding på 230 V \~ 50 Hz. Sikring mindst 6 ampere.

OBS!

Ved svømmebassiner og havebassiner og i deres sikkerhedsområde er det kun tilladt at anvende pumpen med en fejlstrømsbeskyttelsesafbryder med en udløsende mærkestrøm indtil 30 mA (iht. VDE 0100 del 702, 738). Pumpen må Ikke arbejde, mens der befinder sig personer i svømmebasslnet eller I havebasslnet. Spørg Deres elektriker!

OBS!

(Af hensn til Deres sikkerhed) Inden De tager Deres nye dykpumpe i brug, skal De lade en fagmand kontrollere, om
- jordforbindelsen
●nulledningen
- fejlstrømsbeskyttelsesafbryderen opfylder sikkerhedsforskrifterne fra energi-forsyningsselskabet og fungerer fejlfrit.
- De elektriske stikforbindelser skal beskyttes mod regn og fugt.
- Ved risiko for oversvømmelse skal stikforbindelserne placeres i et område, der er oversvømmelsessikkert.
- De skal under alle omstændigheder undgå at pumpe aggressive væsker samt abrasive (slibende) stoffer.
●Dykpumpen skal beskyttes mod frost.
●Pumpen skal beskyttes mod at køre tør.
- Der skal udføres egnede foranstaltninger så det undgås, at børns har adgang til pumpen.

Holdbarhed

Den dykpumpe, De nu har købt, er bestemt til at pumpe vand med en maksimal temperatur på 35C.

Denne pumpe må ikke anvendes til andre væsker, især ikke til motorbrændstoffer, rengøringsmidler eller andre kemiske produkter!

Installation

Dykpumpen installeres enten:

●stationært med en fast rørledning eller
●stationært med en fleksibel slangeledning

Vær opmærksom på!

Ved installeringen skal De være opmærksom på, at pumpen aldrig må monteres frit hængende på trykledningen eller på strømkablet. Dykpumpen skal hænges op i det dertil indrettede bæregreb eller ligge på bunden af pumpebrønden. For at kunne sikre pumpens fejlfrie funktion, skal bunden af brønden altid være fri for slam og anden forurening.

Er vandspejlet for lavt kan den slam, der befinder sig i brønden, hurtigt tørre ind og hindre pumpen i at starte. Derfor er det nødvendigt at kontrollere dykpumpen (udfor startforsøg) regelmæssigt. Svømmeafbryderen er indstillet på en sådan måde, at det er muligt straks at tage dykpumpen i brug.

Henvisning!

Pumpebrønden bør opfylde mini- mumsmålene på 40 x 40 x 50 cm, for at svømmeafbryderen kan bevæge sig frit.

Nettilslutningen

Den dykpumpe, De har købt, er allerede forsynet med et sikkerhedskontaktistik. Pumpen er beregnet til tilslutning til en sikkerhedskontaktstikdåse med 230 V 50 Hz. Sørg for at kontrollere, at stikdåsen er tilstrækkelig sikret (mind. 6 A) og helt intakt. Sæt pumpestikket i stikdåsen og pumpen er klar til brug.

Henvisning!

Hvis netledningen eller stikket skulle blive beskadiget på grund af ydre påvirkning, er det ikke tilladt at reparere kablet! Kablet skal skiftes ud med et nyt.

OBS!

Denne arbejde må kun udføres af en elektriker eller af en fagmand fra ISC GmbH-kundeservice.

Anvendelsesområder

Denne pumpe anvendes fortrinsvist som kælderpumpe. Når den monteres ind i en pumpebrønd giver den sikkerhed mod oversvømmelser.

De kommer også overalt dér til anvendelse, hvor vand skal pumpes væk f.eks. i huset, i landbruget, i havebruget, i sanitetsbranchen og mange flere anvendelser.

Ibrugtagningen

Efter at De har læst installations- og driftsvejledningerne grundigt igennem, kan De tage Deres nye pumpe i brug, såfremt De samtidig

overholder følgende punkter:

• Kontrollér, at pumpen ligger på bunden af brønden.
• Kontrollér, at trykledningen er placeret forskriftsmæssigt korrekt.
• Kontrollér, at den elektriske tilslutning er på 230 V 50 Hz.
• Kontrollér, at den elektriske stikdåse er i en forskriftsmæssig korrekt tilstand.
• Kontrollér, at der aldrig kan komme fugt eller vand ind i nettilslutningen.
  ●Undgå at pumpen kører tør.

Vedligeholdelseshenvisninger!

Dykpumpen er et vedligeholdelsesfrit og afprøvet kvalitetsprodukt, som er underlagt en meget streng slutkontrol.

For at opnå en lang levetid og en fejlfri drift anbefaler vi dog, at de regelmæssigt efterser og plejer pumpen.

OBS! VIGTIGT!

• Træk netstikket ud inden der udføres vedligeholdelses arbejder.
• Ved transportabel anvendelse bør pumpen rengøres med rent vand efter hver brug.
• Ved stationær installation kan det anbefales at kontrollere svømmeafbryderens funktion for hver 3 måneder.

DK

• Trævler og andre fnugpartikler, som eventuelt har sat sig fast i pumpehuset, skal fjernes med en vandstråle.
• For hver 3 mäneder skal slammet fjernes fra brøndbunden og brøndvæggene gøres rene.
  ●Fjern aflejringer fra svømmeaf-bryderen ved hjælp af rent vand.

Rensning af skovlhjulet

Er aflejringerne i pumpehuset for stærke, skal pumpens nedre del adskilles som følger:

OBS! Pumpen må ikke stilles eller støttes på skovlhjulet!

1. Monteringen foretages i omvendt rækkefølge.

Indstilling af TIL/FRA - kontaktpunktet

Svømmerafbryderens TIL- og FRA kontaktpunkt kan indstilles ved at ændre svømmerafbryderen i svømmerafbryderindstillingen. Følgende punkter skal kontrolleres inden idrifttagning:

●Svømmerafbryderen skal placeres således, at kontaktpunkthøjden:TIL og kontaktpunkthøjden:FRA er lette at nå med minimal kraftanvendelse. Kontrollér dette, idet De stiller pumpen i en beholder fyldt med vand og forsigtigt hæver og sænker svømmerafbryderen med hånden. Derved kan De se, om pumpen hhv. kobler til og fra.
- Sørg for, at afstanden mellem svømmerafbryderhovedet og svømmerafbryderindstillingen ikke er for lille. Ved for lille afstand garanteres der ikke for fejlfri funktion.

• Ved indstilling af svømmeraf-bryderen skal De sørge for, at svømmerafbryderen ikke berører gulvet, når pumpen kobles fra.
  ●Vigtigt! Fare for tørkøring.

Fejl - årsager - afhjælpning

Fejl	Arsager	Afhjælpning
Pumpen starter ikke	– Netsændingen ikke sat til– Svømmeafbryderen skifter ikke	– Kontrollér netspændingen– Placér svømmeafbryderen i en højere stilling
Pumpen pumper ikke	– Indløbssiet er stoppet– Trykslangen har et knæk	– Rens indløbssiet med en vandstråle– Fjern knækket
Pumpen kobler ikke fra	– Svømmeafbryderen kan ikke synke ned	– Læg pumpen korrekt på brøndbunden
Pumpenmængden er utilstrækkeling	– Indløbssiet er stoppet– Pumpeeffekten reduceret pga. tilførsel af stærk forurenet eller slibende vand	– Rens indløbssiet– Rens pumpen og udskift låsedele
Pumpen kobler fra efter kort tid	– Motorværnet frakobler pumpen pga. for stor vandforurening– Vandtemperaturen for høj motorværnet kobler fra	– Træk netstikket ud og rens pumpen og brønden– Sørg for at den maksimale vandtemperatur ikke overstiger 35°C!

DK

Garantien omfatter ikke:

• Odelagte glideringspakninger pga. at pumpen er kort tør eller pga. fremmedlegemer i vandet.
  -Forstoppelse af løbehjulet på grund af fremmedlegemer.
  ●Transportskader
  ●Skader, forårsaget af fremmed indgriben

Tekniske data

ROYAL SMP 450/1-S NIRO
Nettilslutning 230 V ~ 50 Hz
Effekt 500 Watt
Flow max. 9.000 l/h
Løftehøjde max. 7 m
Neddykning max. 5 m
Vandtemperatur max. 35°C
Slangetilslutning 1 1/4" udv. gev.
Fremmedlegemer indtil ∅ 25 mm
Koblingspunkthøjde: TIL 50 cm
Koblingpunkthøjde: FRA 5 cm
Art nr. 41.703.30

Specifikation

Loftehøjde Pumpekapacitet	SMP 450/1-S NIRO
1m max.: 8.000 l/h
2m max.: 6.600 l/h
3m max.: 5.400 l/h
4m max.: 4.000 l/h
5m max.: 2.700 l/h
6m max.: 1.200 l/h

På firmaets vegne erklærer undertegnede, at produktet imødekommer kravene i folgende direktiver og normer.

I tillæide at, at vort produkt skulle være fejlbehærtet, yder vi 2 års garanti på det i vejledningen nævnte produkt. Garantperioden på 2 år begynder, när risikoen går over på køber, eller när produktet overdrages till kunden.

For at kunne støtte krav på garantlen er det en forudsætning, at produktet er blevet ordentligt vedligeholdt i henhold til betjeningsveljedningens anvisninger, samt at produktet er blevet anvendt korrekt i overensstemmelse med dets formål.

Lovmæsslige forbrugerrettigheder er naturligvis stadlgvæk gældende inden for garantiperloden på de 2 år.

Garantlen gælder som supplement til lokatt gældende bestemmelser I det land, hvor den regionale hovedforhandler har sit sæde. Vi henviser endvidere til din kontaktperson hos den regionalt ansvarlige kundeservice eller til nedenstående serviceadresse.

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer

Eftertryk eller anden form for mangfoldiggerelse af skriftligt materiale, ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.
