BEDIENUNGSANLEITUNG ECO 1000 Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2001A

Seite: 2-13

1. Inhaltsübersicht 2
2. Wichtige Empfehlungen und Sicherheitshinweise 2
3. Montageübersicht 3
4. Montageanleitung 4-6
5. Benutzung des Gerätes 6
6. Computer Anleitung 7-8
7. Pulsmessung 8
8. Kinomap APP 9
9. Reinigung, Wartung und Lagerung / Störungsbeseitigung 10
10. Garantiebestimmungen 10
11. Trainingsanleitung / Aufwärmübungen (Warm Up) 11
12. Stückliste - Ersatzteilliste 12-13
13. Notizen 58
14. Konformitätserklärung 70

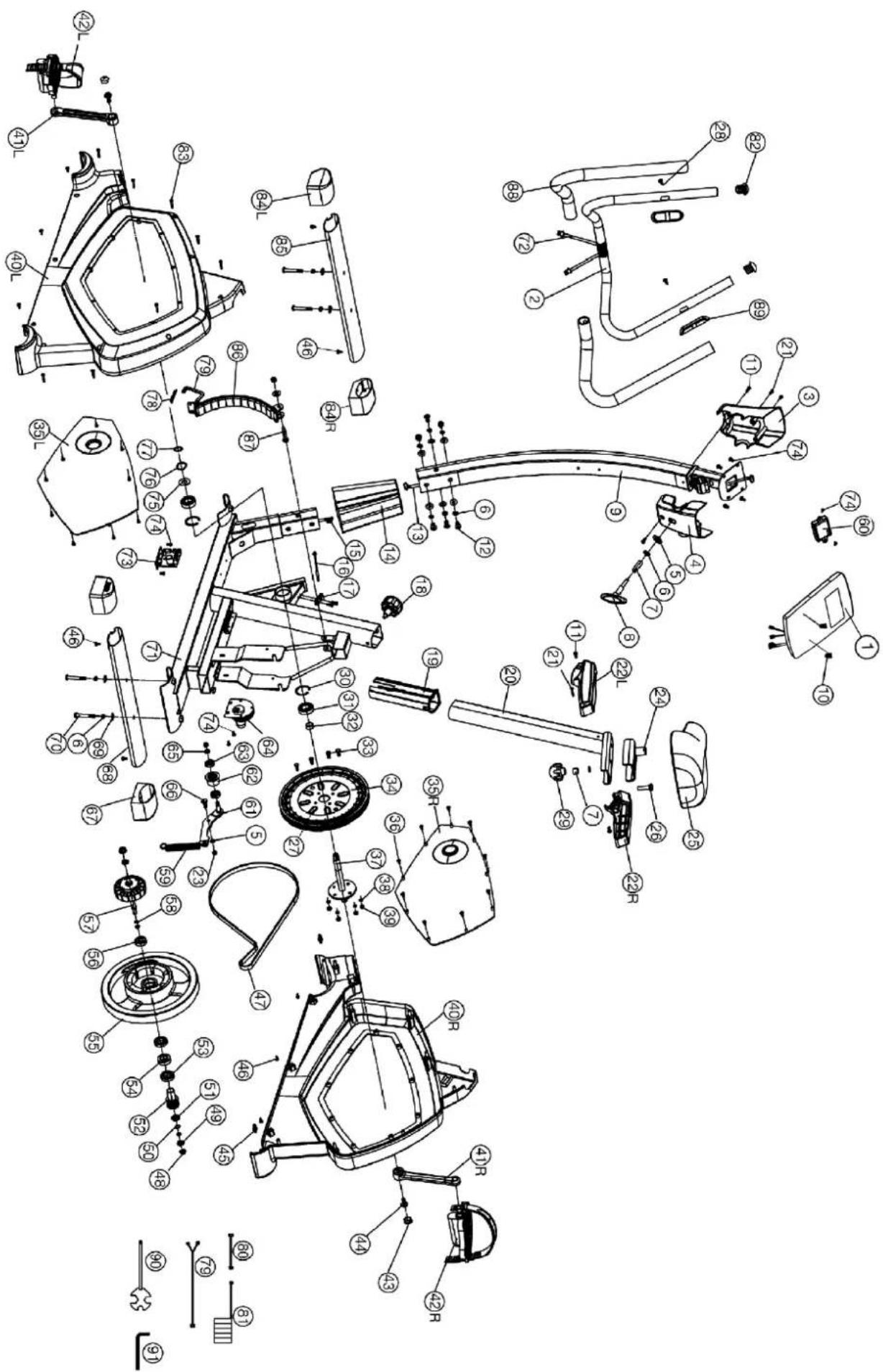

15. Explosionszeichnung 71

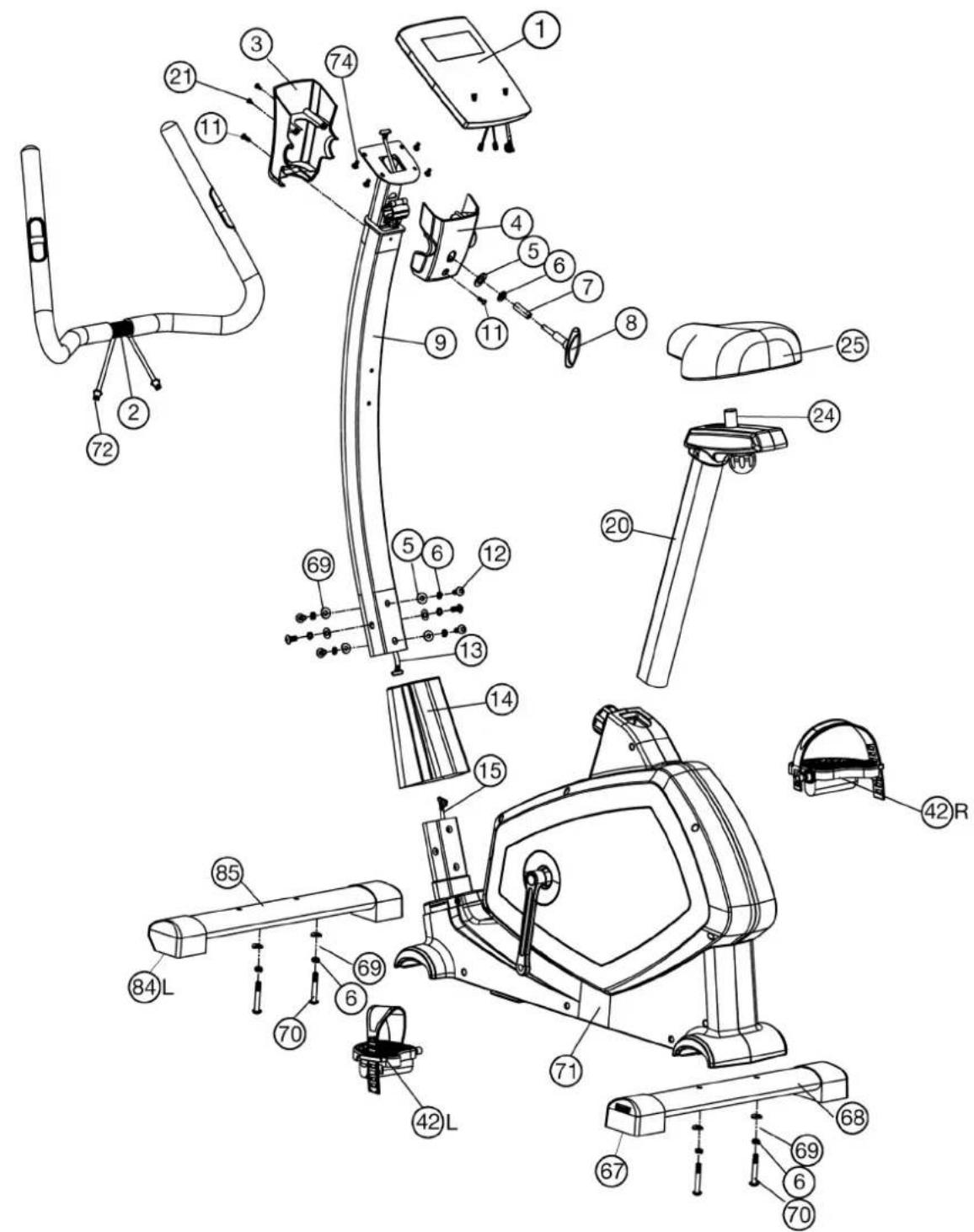

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Montageschritte der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (ca. alle 50 Betriebsstunden) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen und die zugänglichen Achsen und Gelenke mit etwas Schmiermittel behandeln, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Besonders die Sattel- und Lenkerverstellung auf festen Sitz prüfen.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenausein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann defnieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich selbst aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Wenn Sie unter medikamentöser Behandlung stehen, welche die Herzfrequenz beeinträchtigt oder anderweitige Einschränkungen mit sich bringt, ist unbedingt vorab ärztlicher Rat einzuholen. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACH-TUNG! Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 90 Min./tägl. nicht überschreiten.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Grüßen,

Ihre Top-Sport Gilles GmbH

Achtung: Vor Benutzung Bedienungs- anleitung lesen!

1. ACHTUNG! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
2. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
3. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
4. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
5. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
6. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
7. Für ein geschwindigkeitsabhängiges Training kann der Bremswiderstand manuell eingestellt werden und die erbrachte Leistung hängt von der Umdrehungsgeschwindigkeit der Pedale ab. Für ein geschwindigkeitsunabhängiges Training, kann der Benutzer eine gewünschte Leistung in Watt über den Computer vorgeben und somit ein drehzahlunabhängig Training bei gleicher Leistung durchführen. Das Bremssystem passt sich dabei automatisch mit dem Widerstand an die Pedalumdrehungen an, um die voreingestellte Wattleistung zu erzielen.
8. Das Gerät ist mit einer 24-stufigen Widerstandseinstellung ausgestattet. Diese ermöglichen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drücken des Knopfes mit „-“ Symbol zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drücken des Knopfes mit „+“ Symbol führt zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Die individuelle menschliche Leistung, welche zur Ausübung beim Training erforderlich ist, kann von der angezeigen mechanischen Leistung abweichen.
9. Das zulässige maximale Trainingsgewicht ist auf 150 kg festgelegt worden.
10. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den Zusammenbau des Gerätes erleichtern und schneller durchführbar machen. Montagezeit ca. 30-40-Min

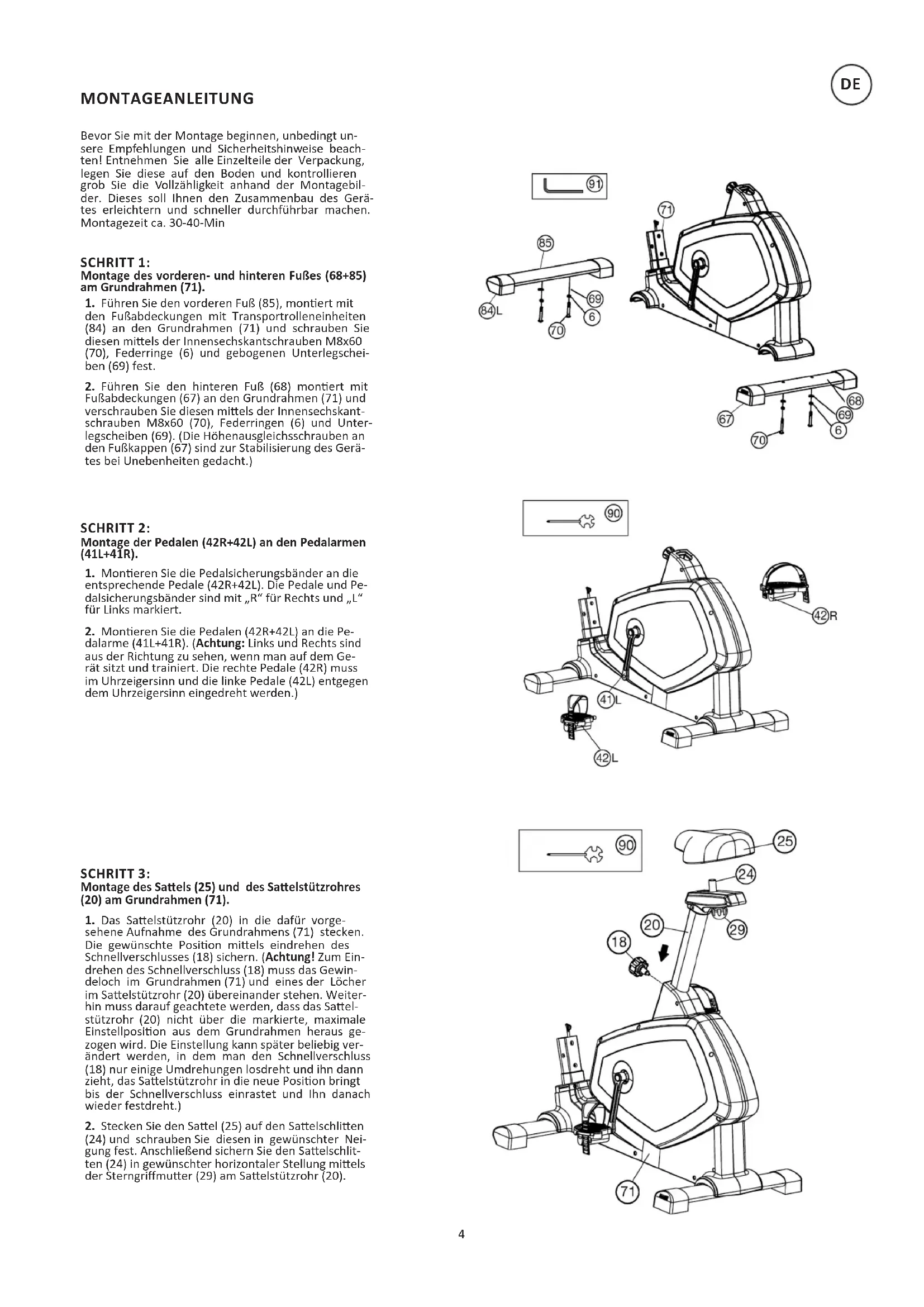

SCHRITT 1:

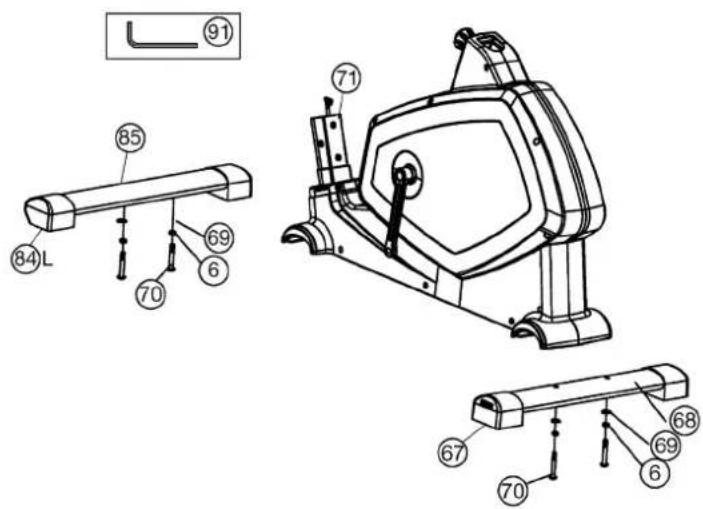

Montage des vorderen- und hinteren Fußes (68+85) am Grundrahmen (71).

1. Führen Sie den vorderen Fuß (85), montiert mit den Fußabdeckungen mit Transportrolleneinheiten (84) an den Grundrahmen (71) und schrauben Sie diesen mittels der Innensechskantschrauben M8x60 (70), Federringe (6) und gebogenen Unterlegscheiben (69) fest.
2. Führen Sie den hinteren Fuß (68) montiert mit Fußabdeckungen (67) an den Grundrahmen (71) und verschrauben Sie diesen mittels der Innensechskantschrauben M8x60 (70), Federringen (6) und Unterlegscheiben (69). (Die Höhenausgleichsschrauben an den Fußkappen (67) sind zur Stabilisierung des Gerätes bei Unebenheiten gedacht.)

SCHRITT 2:

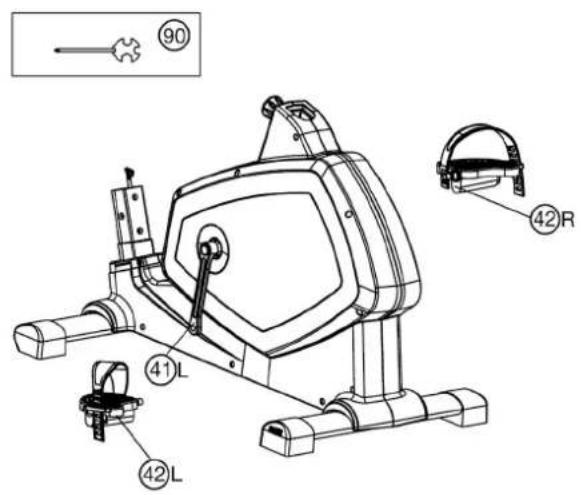

Montage der Pedalen (42R+42L) an den Pedalarmen (41L+41R).

1. Montieren Sie die Pedalsicherungsbänder an die entsprechende Pedale (42R+42L). Die Pedale und Pedalsicherungsbänder sind mit „R“ für Rechts und „L“ für Links markiert.
2. Montieren Sie die Pedalen (42R+42L) an die Pedalarme (41L+41R). (Achtung: Links und Rechts sind aus der Richtung zu sehen, wenn man auf dem Gerät sitzt und trainiert. Die rechte Pedale (42R) muss im Uhrzeigersinn und die linke Pedale (42L) entgegen dem Uhrzeigersinn eingedreht werden.)

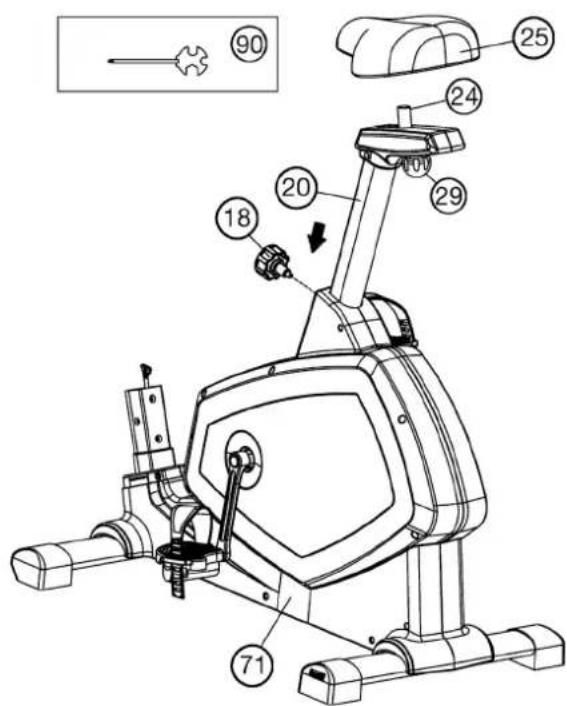

SCHRITT 3:

Montage des Sattels (25) und des Sattelstützrohres (20) am Grundrahmen (71).

1. Das Sattelstützrohr (20) in die dafür vorgesehene Aufnahme des Grundrahmens (71) stecken. Die gewünschte Position mittels eindrehen des Schnellverschlusses (18) sichern. (Achtung! Zum Eindrehen des Schnellverschluss (18) muss das Gewindeloch im Grundrahmen (71) und eines der Löcher im Sattelstützrohr (20) übereinander stehen. Weiterhin muss darauf geachtete werden, dass das Sattelstützrohr (20) nicht über die markierte, maximale Einstellposition aus dem Grundrahmen heraus gezogen wird. Die Einstellung kann später beliebig verändert werden, in dem man den Schnellverschluss (18) nur einige Umdrehungen losdreht und ihn dann zieht, das Sattelstützrohr in die neue Position bringt bis der Schnellverschluss einrastet und Ihn danach wieder festdreht.)
2. Stecken Sie den Sattel (25) auf den Sattelschlitten (24) und schrauben Sie diesen in gewünschter Neigung fest. Anschließend sichern Sie den Sattelschlitten (24) in gewünschter horizontaler Stellung mittels der Sterngriffmutter (29) am Sattelstützrohr (20).

Montage des Lenkerstützrohres (9) am Grundrahmen (71).

1. Führen Sie das Lenkerstützrohr (9) zur Aufnahme am Grundrahmen (71), schieben Sie die Stützrohrverkleidung (14) auf und verbinden Sie das Motorkabel (15) mit dem Verbindungskabel (13).
2. Schieben Sie das Lenkerstützrohr (9) in die entsprechende Aufnahme am Grundrahmen (71) und befestigen Sie dieses mittels der Schrauben M8x16 (12), den Federringen (6) und den Unterlegscheiben (5+69). (Achtung: Beim Zusammenstecken der Rohre darauf achten, dass kein Kabel eingequetscht wird.)

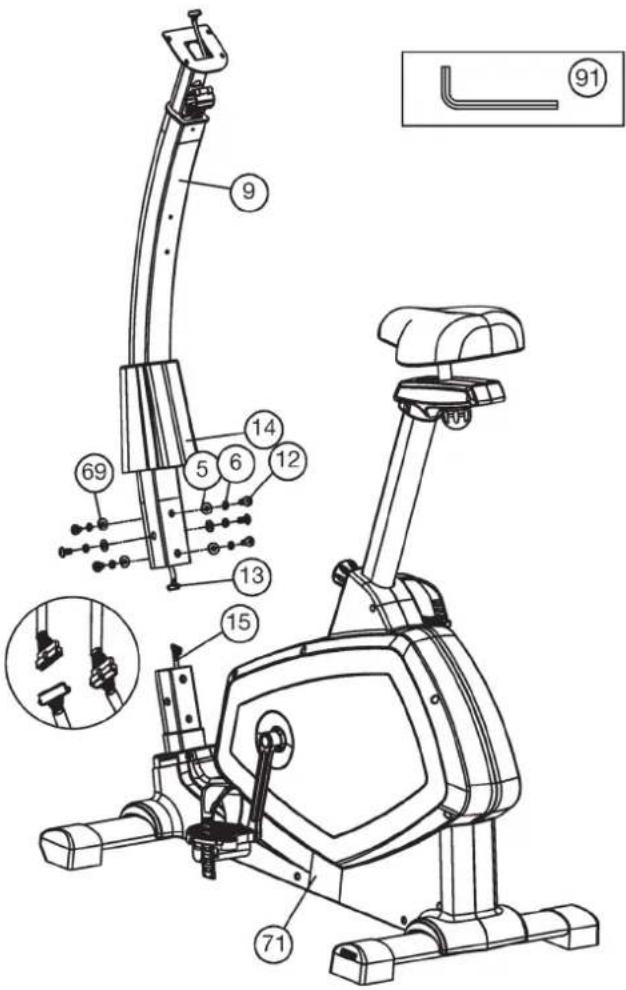

SCHRITT 5:

Montage des Lenkerstützrohres (9) am Grundrahmen (71).

1. Entnehmen Sie die Befestigungsschrauben (11) aus dem Stützrohr (9). Führen Sie den Lenker (2) zur geöffneten Lenkeraufnahme am Stützrohr (9) und schließen Sie diese über den Lenker (2) [Bild A].
2. Stecken Sie die Pulskabel (72) durch die Öffnung am Lenkerstützrohr und führen Sie diese nach oben heraus. Platzieren Sie die vordere Lenkerverkleidung (4) über den Lenker (2) und befestigen Sie den Lenker (2) in gewünschter Neigung am Stützrohr (9) mittels der Flügelschraube (8), des Distanztückes (7), des Federringes (6) und der Unterlegscheibe (5) [Bild B].
3. Nehmen Sie den Computer (1) zur Hand und entnehmen Sie die Befestigungsschrauben (74) von der Rückseite des Computers. Stecken Sie das Verbindungskabel (13) und die Pulskabel (72) in die entsprechenden Anschlussbuchsen des Computers (1) ein. Legen Sie den Computer (1) auf die Aufnahmeplatte vom Stützrohr (9) und verstauen Sie die Kabelverbindungen im Stützrohr und im Kabelschacht auf der Rückseite des Computers. Schrauben Sie den Computer (1) in dieser Position mittels der Schrauben (74) an der Computerhalterung (9) fest ohne Kabel dabei einzuquetschen [Bild C].
4. Stecken Sie die hintere Lenkerverkleidung (3) mit der vorderen Lenkerverkleidung (4) zusammen und verschrauben Sie diese mittels der Schrauben (21). Anschließen die Lenkerverkleidungen (3+4) mittels der Schrauben (11) am Stützrohr (9) befestigen [Bild D]. Entfernen Sie die Schutzfolie von Display sofern vorhanden.

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.

Anmerkung:

Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw. Ersatzteilbestellungen benötigt werden.

BENUTZUNG DES GERÄTES

Transport des Gerätes:

Es befinden sich 2 Transportrollen im vorderen Fuß. Um das Gerät an einen anderen Ort zu stellen oder zu lagern, fassen Sie den Lenker und kippen Sie das Gerät auf den vorderen Fuß so weit, sodass sich das Gerät leicht auf den Transportrollen bewegen lässt und schieben Sie es zum gewünschten Ort.

Sitzhöhenverstellung:

Um eine angenehme Sitzposition beim Training zu erhalten muss die Sitzhöhe richtig eingestellt werden. Die richtige Sitzhöhe ist dann vorhanden, wenn beim Trainieren das Knie bei tiefster Pedalstellung noch eine wenig gebeugt ist und nicht ganz durchgestreckt werden kann. Um die richtige Sitzposition einzustellen, lösen Sie mit der einen Hand den Schnellverschluss ein wenig und ziehen Sie dann den Knopf heraus, sodass Sie mit der anderen Hand den Sattel mit dem Sattelstützrohr in die gewünschte Sitzposition schieben können. Anschließend lassen Sie den Knopf los, sodass dieser einrastet und schrauben ihn wieder richtig fest.

Vergewissern Sie sich, dass der Schnellverschluss richtig eingerastet und festgeschraubt ist. Ziehen Sie nicht das Sattelstützrohr über die maximale Position heraus und verstellen Sie keine Position während Sie auf dem Trainingsgerät sitzen.

Eine biomechanisch optimale Sitzposition gewährleistet eine optimale Kraftübertragung. Ziel ist es, dass die vorhandene Kraft größtmöglich auf den Pedalen ankommt und die Muskulatur im optimalen Wirkungsbereich arbeitet. Die Sitzposition beeinflusst im Wesentlichen welche Muskeln primär beansprucht werden. Die richtige Lenkerposition ist

für die Haltung des oberen Körperbereichs verantwortlich. Ist die Lenkereinstellung horizontal gewählt so erhält man eine sportliche Körperhaltung. Mit jeder weiteren Schrägstellung zum Körper hin, wird eine entspanntere Haltung eingestellt. Zur Verstellung des Lenkers lösen Sie einfach die Lenkerschraube bis sich der Lenker in die gewünschte Position bringen lässt und ziehen Sie diese nach Verstellung wieder fest an.

Um evtl. Problemen wie Rücken-/ Knieschmerzen oder Taubheitsgefühl in den Füßen durch eine mangelhafte Sitzposition auf dem Fahrrad vorzubeugen, wird die Beachtung der richtigen Einstellung von Sattel und Lenker dringend empfohlen.

Auf/Absteigen vom Gerät und Benutzung:

Aufsteigen:

Nachdem die Sitzhöhe richtig eingestellt wurde, steigen Sie mit einem Bein über das Grundgerät und halten Sie sich dabei am Lenker fest. Führen Sie eine Pedale zur untersten Position und schieben Sie den Fuß unter das Pedalsicherungsband auf das Pedal ein, sodass Sie einen sicheren Stand auf der Pedale haben. Setzen Sie sich auf den Sattel und führen Sie dann den anderen Fuß auf das zweite Pedal.

Benutzung:

Halten Sie sich mit beiden Händen an dem Lenker in gewünschter Position fest und bleiben Sie auf dem Sattel während des Trainings sitzen. Ebenso darauf achten, dass die Füße auf den Pedalen mit den Pedalsicherungsbändern gesichert sind.

Absteigen:

Stoppen Sie das Training und halten Sie sich am Lenker gut fest. Stellen Sie zuerst einen Fuß vom Pedal für einen sicheren Stand auf den Boden und sitzen Sie dann vom Sattel ab. Stellen Sie danach den zweiten Fuß vom Pedal auf den Boden und steigen Sie zu einer Seite über das Gerät ab.

Anmerkung:

Dieses Fitnessgerät ist ein stationäres Heimsportgerät und simuliert Radfahren. Ein vermindertes Risiko besteht durch ein wetterunabhängiges Training ohne äußere Einflüsse, sowie bei evtl. Gruppenzwang das Risiko von Überanstrengungen oder Stürzen.

Radfahren bietet ein Herz-Kreislauf-Training ohne Überforderung, aufgrund der Möglichkeit des selbst einstellbaren Widerstandes. Somit ist ein mehr oder weniger Intensives Training möglich. Es trainiert die unteren Extremitäten, stärkt das Herz-Kreislaufsystem und fördert somit die Gesamtfitness des Körpers.

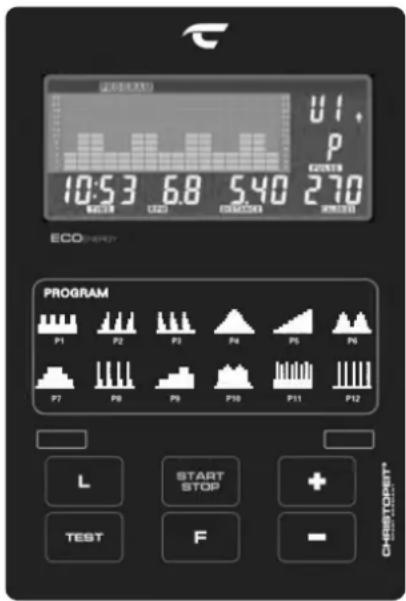

ANZEIGEN:

Umdrehung per Minute (RPM): 15\~999

Geschwindigkeit (SPEED): 0.0\~99.9 km/h

Zeit (TIME): 00:00\~99:59.

KM/Entfernung (DISTANCE): 0.00\~99.99 km

Kalorien (CALORIES): 0\~999kcal

Watt-Vorgabemöglichkeit: 10\~350

Pulsanzeige (PULSE): P\~30\~240 max. möglicher Wert. Herzsymbol blinkt wenn Pulsdaten empfangen werden

SCAN : Automatische Wechselanzeige zwischen Watt/Kalorien und RPM/km/h alle 6 Sekunden

Widerstandsprofil: 1\~24 Stufe

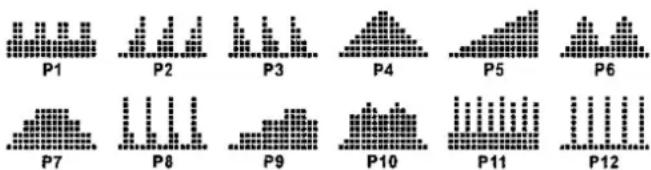

Programm-Rubriken: MANUAL; PROGRAM (P1-P12); FITNESS; WATT; PERSONAL; H.R.C.

Userdaten: U0 \~U4 (U1 \~ U4) eingespeicherte Benutzerdaten

TASTENFUNKTIONEN:

1. START/STOP –Taste: Startet oder unterbricht bzw. stoppt das Trainingsprogramm.

2. F-Taste: Bestätigt eine Programmauswahl, ruft Eingabefunktionen auf und bestätigt diese.

3. • Taste: Erhöht einen Vorgabewert oder ruft in einer Auswahl die nächste Funktion auf.
4. • Taste: Verringert einen Vorgabewert oder ruft in einer Auswahl die vorherige Funktion auf. (Nur Blinkende Angaben können verändert/bestätigt werden.)

5. L -Taste: Rückkehr zur Programmauswahl. Wenn diese Taste für 2 Sek. Gedrückt gehalten wird, Rückkehr zum Startmenü zur User-Auswahl U0-U4.

6. TEST –Taste: Fitnesstest mit Vergabe von Noten (F1-F6).

7. P1-P12 Programmtasten: Wählt direkt eines der 12 Trainingsprogramme aus.

FUNKTIONSBESCHREIBUNG

Inbetriebnahme

1) Stellen Sie sich auf die Fußschale und laufen Sie los. Nach einigen Umdrehungen startet die Anzeige im Computer und wir empfehlen noch ca. 30 Sekunden weiter zu trainieren damit der erste Ladestrom den Akku lädt und die Einstellungen im Computer ohne Unterbrechung vorgenommen werden können. In der Anzeige erscheint U0. Mit der +/- Taste einen beliebigen Benutzer U0-U4 für sich auswählen und mittels der F-Taste bestätigen. Dann die persönlichen Daten mittels der +/- Tasten nacheinander einstellen: Geschlecht, Alter, Körpergröße, Körpergewicht und durch die F-Taste jeweils bestätigen. Die persönlichen Daten von U1\~U4 werden dauerhaft gespeichert während U0 nur als Gast für die aktuelle Trainingseinheit verbleibt. Es kann nach dem Einschalten des Displays auch sofort mit dem manuellen Training des aufgezeigten Users durch Drücken der Start-Taste begonnen werden. So ist ein Durchklicken der Userdaten nicht notwendig.

2) Dann blinkt die Programmauswahl. Auswahl mittels der +/- Tasten einer Programm-Rubrik: MANUAL, PROGRAM, FITNESS, WATT, PERSONAL, H.R.C. und bestätigen durch Drücken der F-Taste. Die Vorgabewerte wie Zeit, Entfernung, Kalorien und Puls in dem ausgewählten Programm können durch die F-Taste aufgerufen und mittels der +/- Tasten verändert werden.

3) Wenn das Programm und die Vorgabewerte eingestellt sind, START/STOP-Taste drücken um das Training zu beginnen.

4) Erneutes Drücken der START/STOP-Taste beendet oder unterbricht das Programm.

5) Der Computer schaltet sich je nach Akkuladezustand (max. 80 Sek.) nach Beendigung des Trainings automatisch ab. Alle bis dahin erreichten Werte bleiben bis zum Abschaltzeitpunkt gespeichert und es kann ausgehend von diesen Werten weiter trainiert werden oder mittels der „L“-Taste alle Funktionen auf Null gesetzt werden.

1. MANUAL: Manuelles Programm

Bei der Programmauswahl die Rubrik MANUAL mittels der +/- Tasten auswählen und mit der F -Taste bestätigen. Aufrufen der Vorgabemöglichkeiten ZEIT / ENTFERNUNG / KALORIEN / PULS durch Drücken der F-Taste und Einstellen der Werte mittels der +/- Tasten. Mit der Taste START/STOP starten Sie das manuelle Programm und Widerstandsverstellung während des Trainings mittels der +/- Tasten vornehmen.

2. PROGRAM: Trainingsprogramme

Bei der Programmauswahl die Rubrik PROGRAM mittels der +/- Tasten auswählen und mit der F-Taste bestätigen. Dann eines der 12 verschiedenen Trainingsprogramme mittels der +/- Tasten aufrufen und mit der F-Taste bestätigen. (Alternativ können die Programm-Direktwahltasten P1-P12 verwenden werden um das gewünschte Programm auszuwählen.) Aufrufen der Vorgabemöglichkeiten WIDERSTANDSLEVEL / ZEIT / ENTFERNUNG / KALORIEN / PULS durch Drücken der F-Taste und Einstellen der Werte mittels der +/- Tasten. Mit der Taste START/STOP starten Sie das ausgewählte Programm.

3. FITNESS: Fitness-Test Programm

Bei der Programmauswahl die Rubrik FITNESS mittels der +/- Tasten auswählen und mit der F-Taste bestätigen. Eine Vorgabe ist in diesem Programm nicht möglich. Die Zeit ist auf 12 Minuten eingestellt und man drückt die START/STOP –Taste um das Programm zu starten und trainiert mit Pulsanzeige. Nach Ablauf der Zeit zeigt das Programm eine Fitnessnote nach dem Schulnotenprinzip an, sowie die erreichte Entfernung und verbrauchten ca. Kalorien.

• Anzeige der Ergebnisse von F1 - F6

Zustand Ergebnis Herzfrequenzdifferenz
Sehr Gut F1 Über 50
Gut F2 40 ~ 49
Durchschnitt F3 30 ~ 39
Ausreichend F4 20 ~ 29
Schlecht F5 10 ~ 19
Sehr Schlecht F6 Unter 10

4. WATT: unabhängiges Wattprogramm:

Bei der Programmauswahl die Rubrik WATT mittels der +/- Tasten auswählen und mit der F -Taste bestätigen. Aufrufen der Vorgabemöglichkeiten WATT / ZEIT / ENTFERNUNG / KALORIEN / PULS durch Drücken der F-Taste und Einstellen der Werte mittels der +/- Tasten. Voreinstellung des WATT-Wertes ist 100, In 5Watt-Schritten kann der Wert von 10 bis 350 Watt verändert werden. Mit den +/- Tasten wird der WATT-Wert eingestellt. Der eingegebene WATT-Wert bleibt unabhängig von der Tretgeschwindigkeit durch automatisches Anpassen des Widerstandes konstant. Mit der Taste START/STOP starten Sie das Watt-Programm.

5. PERSONAL: individuelles Programme:

Bei der Programmauswahl die Rubrik PERSONAL mittels der +/- Tasten auswählen und mit der F -Taste bestätigen. Entwerfen Sie Ihr eigenes Programmprofil. Bei diesem Programm kann der Widerstand jedes Abschnittes (16 Balken) selbst bestimmt werden. Stellen Sie den gewünschten Widerstand beim ersten Balken mittels der +/- Tasten ein und bestätigen Sie die Eingabe mittels der F- Taste. Gehen Sie so für alle 16 Balken vor und starten Sie nach letzter Balkeneingabe das Programm mittels der START/STOP -Taste. Aufrufen der Vorgabemöglichkeiten ZEIT / ENTFERNUNG / KALORIEN / PULS durch Unterbrechen des Programmes mittels der START/STOP –Taste, Drücken der F-Taste Um Vorgabefunktionen aufzurufen. Einstellen der Werte mittels der +/- Tasten. Das eingestellte Programmprofil wird automatisch gespeichert. (U0 kann genauso wie U1\~U4 eingestellt werden, nur diese Daten können nicht gespeichert werden.)

6. H.R.C.: Pulsprogramme

Bei der Programmauswahl die Rubrik H.R.C. mittels der +/- Tasten auswählen und mit der F -Taste bestätigen. Die Pulsprogramme 55%, 75% und 90% richten sich nach der Alterseingabe des jeweiligen Users (U0-U4) und errechnen daraus die Pulsobergrenze 55%, 75% oder 90% des maximalen Pulswerts. Für das Zielpulsprogramm geben Sie die gewünschte Pulsobergrenze direkt mittels der +/- Tasten vor.

Die PULS Anzeige blinkt sobald während des Trainings die Pulsobergrenze erreicht wird.

55% -- DIÄT PROGRAMM

75% -- GESUNDHEITSPROGRAMM

90% -- SPORTPROGRAMM

TAG —ZIELPULS (BENUTZER-EINGABE)

TEST-TASTE:

Nach einem Training mit Pulsanzeige in einem beliebigen Programm können Sie auf die TEST-Taste drücken und einen Fitness-Test starten. Damit das Programm richtig funktionieren kann, legen Sie beide Hände auf die Handpulssensoren für 60 Sekunden auf. Nach Ablauf der 60 Sekunden wird eine Fitnessnote von F1 bis F6 angezeigt. (Siehe Tabelle bei Fitness-Test Programm) ACHTUNG: Während des Fitnesstest funktioniert keine andere Anzeige. Sollte der Akku nicht vollständig geladen sein, so müsste diese Testfunktion durch leichte Tretbewegung begleitet werden.

WATT TABELLE

U/min und Wattleistung von Stufe 1 bis Stufe 24 für E 1000 Art.-Nr. 2001A

STUFE 20	RPMWATT	30 RPMWATT	40 RPMWATT	50 RPMWATT	60 RPMWATT
1 3 7 11 17	38
2 5 11 18	27 48
3 6 14 23	38 58
4 9 20 32	50 68
5 11 23 40	65 78
6 13 28 47	77 88
7 15 33 56	88 98
8 17 38 65	100 108
9 19 42 72	110 118
10 22 46 79	120 128
11 23 50 87	132 138
12 26 56 95	140 148
13 27 59 101	152 158
14 28 62 106	162 168
15 31 67 115	175 178
16 33 72 125	185 188
17 38 80 134	192 198
18 42 88 145	200 208
19 48 95 152	208 218
20 56 102	219 228
21 62 111	230 238
22 71 120	239 248
23 78 129	251 258
24 83 140	260 268

Anmerkung:

1. Die Leistungsanzeige in Watt wurde anhand der Umdrehungszahl der Tretachse pro Minute (UPM) und des Bremsmomentes (Nm) eingestellt.

2. Das Gerät wurde vor Auslieferung werksseitig überprüft und erfüllt somit den Anforderungen der Klassifizierung "Mit hohen Anzeigegenauigkeit".

Wenn Sie Zweifel an der Anzeige des Gerätes haben wenden Sie sich an Ihren Verkäufer oder Hersteller zwecks Überprüfung/Einstellung des Gerätes. (Bitte berücksichtigen Sie, dass eine Abweichungstoleranz wie auf Seite 2 angemerkt, zulässig ist.)

HINWEISE

1. Betriebsbedingt hat der Ergometer mit Generator in bestimmten Drehzahlen ein etwas mehr oder weniger surrendes Abrollgeräusch.

2. Halten Sie Feuchtigkeit vom Trainingscomputer fern.

3. Die USB Anschlussbuche hinten am Computer dient zur Aufladung von Kleingeräten. Die Ladedaten sind: 5Volt/0,35A-1A

4. Ein Akku-Pack mit 6Volt/1300mAh befindet sich im Akkufach hinter dem Computer. Um den Akku auszutauschen das Akkufach abschrauben, den Akku herausnehmen, abstecken und gegen ein gleiches Modell ersetzen. Regelmäßige Ladeintervalle erhalten die Funktion des Akkus. (Maximale Pufferung der Anzeige ca. 80 Sek.)

KINOMAP APP

Sport, Coaching, Gaming und eSport sind die Schlüsselwörter der Kinomap App. Diese beinhaltet viele Kilometer reales Filmmaterial um drinnen zu trainieren, als wären Sie draußen; Verfolgungsstrecken und Analysen Ihrer Leistung; Coaching-Inhalte; Multiplayer-Modus; täglich neue Beiträge; Offizielle Indoor-Rennen und mehr...

Herunterladen der App und Verbindung

Scannen Sie den nebenstehenden QR Code mit Ihrem Smartphone / Tablet oder Verwenden Sie die Suchfunktion beim Playstore (Android) oder App Store (IOS) um die Kinomap App herunterzuladen. Registrieren Sie sich und folgen Sie den Anweisungen. Aktivieren Sie Bluetooth auf dem Smartphone oder Tablet und wählen Sie in der App den Gerätemanager und dann dort die passende Produktkategorie aus. Wählen Sie dann über das Hersteller-Logo „Christopeit Sport,“ Ihre Typbezeichnung aus, um das Sportgerät zu verbinden. Je nach Sportgerät werden unterschiedliche Funktionen über Bluetooth von der APP erfasst, bzw. Daten ausgetauscht.

Achtung! Die Kinomap App bietet eine kostenlose Testversion für 14 Tage an. Danach kann man entscheiden, ob man mit der Basisversion kostenlos weiter trainieren oder gebührenpflichtig den vollen Umfang der Kinomap App nutzen möchte.

Aktuelle Informationen und Gebühren finden Sie unter: www.kinomap.com

IOS / ANDROID APP

PULSMESSUNG

1. Handpulsmessung

Im linken und rechten Lenkergrifteil ist je eine Metallkontaktplatte, die Sensoren, eingelassen. Bitte darauf achten, dass immer beide Handflächen gleichzeitig mit normaler Kraft auf den Sensoren aufliegen. Sobald eine Pulsabnahme erfolgt, blinkt ein Herz neben der Pulsanzeige. (Die Handpulsmessung dient nur zur Orientierung, da es durch Bewegung, Reibung, Schweiß etc. zu Abweichungen vom tatsächlichen Puls kommen kann. Bei einigen wenigen Personen kann es zu Fehlfunktionen der Handpulsmessung kommen. Sollten Sie Schwierigkeiten mit der Handpulsmessung haben, so empfehlen wir Ihnen die Verwendung eines Bluetooth Brustgurtes)

Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermässiges Trainieren kann zu ernsthaften Schaden oder Tod führen. Bei Schwindel-/Schwächegefühl sofort das Training beenden.

2. Cardio - Pulsmessung

Optional können Sie für die Pulsmessung einen kompatiblen Bluetooth-Pulsgurt verwenden (Christopeit-Sport BT Pulsgurt 2209). Der gemessene Pulswert wird in der Pulsanzeige angezeigt. Reaktionsdauer beträgt bis 60 sec. Werden gleichzeitig beide Pulsmessverfahren angewendet so hat die Handpulsmessung Vorrang.

Achtung! Die Pulsmessung ist nicht für medizinische Zwecke geeignet.

1. Reinigung

Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.

2. Lagerung

Schieben Sie den Sattelschlitten in Richtung Lenker und das Sattelstützrohr so tief wie möglich in den Rahmen hinein. Wählen Sie einen trockenen Lagerort im Haus und geben Sie etwas Sprüh-Öl an die Pedalkugellager links und rechts, an das Gewinde der Lenkerbefestigungsschraube, sowie am Schnellverschluss. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen.

3. Wartung

Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der Schraubenverbindungen auf festen Sitz, welche bei der Montage hergestellt wurden. Alle 100 Betriebsstunden sollten Sie etwas Sprüh-Öl an die Pedalkugellager links und rechts, an das Gewinde der Lenkerbefestigungsschraube sowie an das Gewinde des Schnellverschlusses geben.

STÖRUNGSBESEITIGUNG

Wenn Sie die Funktionsstörung nicht anhand der aufgeführten Informationen beheben können, so kontaktieren Sie Ihren Händler oder den Hersteller.

Problem Mögliche	Ursache	Lösung
Der Computer schaltet sich durch Beginn des Trainings nicht ein.	Fehlende Spannungsversorgung aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung.	Überprüfen Sie die Steckverbindungen am Computer und im Stützrohr auf ordnungsgemäßen Sitz. Schrauben Sie ggf. die linke Verkleidung ab und überprüfen Sie die Steckverbindungen dort.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung.	Überprüfen Sie die Steckverbindung am Computer und die Steckverbindung im Stützrohr auf ordnungsgemäßen Sitz.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer Position des Sensors.	Schrauben Sie die Verkleidung auf und überprüfen Sie den Abstand von Sensor zum Magneten. Ein Magnet in der Tretkurbelscheibe ist gegenüber vom Sensor und muss einen Abstand von kleiner als < 5mm aufweisen.
Keine Pulsanzeige	Pulsstecker nicht eingesteckt.	Stecken Sie den separaten Stecker vom Pulskabel in die entsprechende Buchse am Computer ein.
Keine Pulsanzeige Pulssensor nicht	ordnungsgemäß angeschlossen	Schrauben Sie die Handpulssensoren ab und überprüfen Sie die Steckverbindungen auf ordnungsgemäßen Sitz und die Kabel auf evtl. Beschädigungen.

Trainingsfläche in mm (für Gerät und Benutzer)

Freifläche in mm (Trainingsfläche und Sicherheitsfläche (umlaufend 60cm))

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden:

1. INTENSITÄT:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

2. TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen Bitte beachten Sie, dass es sich hier bei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01: Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel :

Männer:

Maximalpuls = 214 - (0,5 x Lebensalter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Lebensalter) - (0,11 x Körpergewicht)

02: Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation Geeignet für: Anfänger / Trainingsart: sehr leichtes Ausdauertraining / Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1 Geeignet für Anfänger und Fortgeschrittene / Trainingsart: leichtes Ausdauertraining / Ziel: Aktivirung des Fettstoffwechsels (Kalorienverbrennung). Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2 Geignet für Anfänger und Vortgeschrittene / Trainingsart: moderates Ausdauertraining. / Ziel: Aktivirung des Fettstoffwechsels (Kalorienverbrennung), Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2 Geeignet für Fortgeschrittene und Leistungsportler / Trainingsart: moderates Ausdauertraining oder Intervalltraining / Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung. Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining Geeignet für Athleten und Hoch-Leistungsportler / Trainingsart: intensives Intervalltraining und Wettkampftraining / Ziel: Verbesserung der max. Geschwindigkeit und Leistung. Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung:

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Lebensalter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad past für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Produkte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich). c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

3. HÄUFGKEIT:

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

4. GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

5. MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

Art.-Nr.:

2001A

Stand der technische Daten: 08.08.2024

ECOENERGY

• Stromerzeugung mittels Generatortechnik

• kein Netzteil, keine Batterie nötig
• Ortsunabhängig
• Ökologisch
  • Stromspeicher

• Niedriger Einstieg
• Magnet-Brems-System mit ca. 10 kg Schwungmasse
• 24-stufige Widerstandseinstellung
- 12 vorgegebene Trainingsprogramme / 4 Herzfrequenzprogramme mit Vorgabe der maximalen Pulsfrequenz (Pulsgesteuert) / 5 Benutzerprogramme individuell einstellbar / 1 manuelles Programm / 1 drehzahlunabhängiges Watt-Programm (Vorgabe der Wattleistung von 10 bis 350 Watt einstellbar in 5- Watt Schritten)
- Bluetoothverbindung für Kinomap (APP für iOS und Android)
- Ladefunktion über USB Anschluss
- Pulsmessung durch Handpulssensoren oder Bluetooth Pulsgurt
• Horizontal, vertikal und neigungsverstellbarer Sattel und Lenker
- Niveau Boden- Höhenausgleich / Transportrollen
- Back Light LCD Display zeigt: Zeit, Geschwindigkeit, Entfernung, ca. Kalorienverbrauch, Pedalumdrehung, Watt und Pulsfrequenz
• Halterung für Smartphone / Tablet
- Eingabe von Grenzwerten möglich
• Fitness- Test Programm
- Geeignet bis zu einem Trainingsgewicht von max. 150 kg

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/A

Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile entsprechend der nachfolgenden Montageschritte vorhanden sind. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen.

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Stellmaße [cm]:

L 105 x B 55 x H 140

Gerätegewicht [kg]:

36

Trainingsplatzbedarf [m²]:

2,5

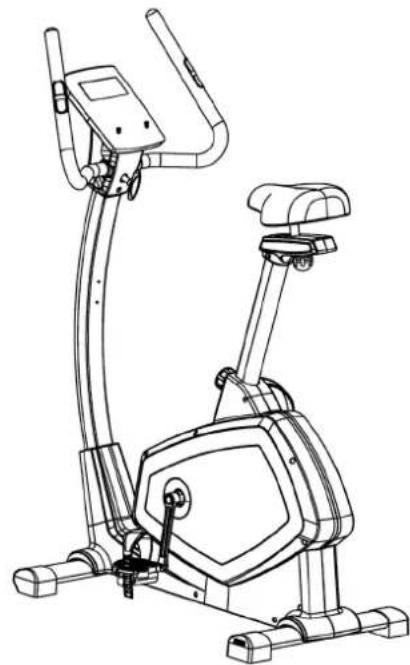

Abb.- Nr.	Bezeichnung	Abmessung	Menge	montiert an	ET Nummer
1 Computer	1936-2001-13-BT
2 Lenker 1	933-1501-05-SI
3 Lenkerverkleidung hinten 14+9	36-1501-04-BT
4	Lenkerverkleidung vorne		1	3+9	36-1501-05-BT
5	Unterlegscheibe	8//16	8	8,12,26,66+87	39-9962
6	Federring	für M8	11	8,12+70	39-9864-VC
7	Distanzrohr	8x12x30	2	8+26	36-9717-36-BT
8 Lenkerschraube	M8x65	1936-9103-08-BT
9 Lenkerstützrohr		171		33-2001-02-SI
10 Ablage		2136-2001-05-BT
11	Schraube	M5x16	4	3,4,22	39-9851
12	Schraube	M8x16	6	9	39-9888
13 Verbindungskabel		11+15		36-2001-09-BT
14 Stützrohrverkleidung		1936-2001-04-BT
15	Stellmotorkabel		1	13+73	36-2001-10-BT
16	Sensor		1	17+64	36-1501-14-BT
17 Sensorbefestigung		171		36-9119-22-BT
18	Schnellverschluss	M16	1	71	36-9103-29-BT
19 Kunststoffgleiter		171		36-1501-15-BT
20 Sattelstützrohr		124+71		33-2001-07-SI
21	Schraube	3x20	3	3+22	39-10528
22L	Sattelschlittenabdeckung links		1	20+22R	36-1501-06-BT
22R	Sattelschlittenabdeckung rechts		1	20+22L	36-1501-07-BT
23	Selbstsichernde Mutter	M8	2	66+87	39-9818
24	Sattelschlitten		1	20+25	33-1501-06-SI
25	Sattel		1	24	36-1501-16-BT
26	Schlossschraube	M8x55	1	24+29	39-9919-CR
27 Magnet		134		36-1205-12-BT
28	Schraube	3.5x20	2	2+89	39-9909
29	Sterngriffmutter	M8	1	26	36-1205-09-BT
30	Sicherungsring	C40	2	31	36-1505-12-BT
31	Kugellager	6203	2	37+71	39-9999
32	Distanzstück	17x22x10	2	37	36-1501-17-BT
33 Sechskantschraube M6x16 4 34+37 39-10120-SW
34 Tretkurbelscheibe 1 37 36-1501-13-BT
35L Verkleidungseinsatz links 1 40L 36-1501-08-BT
35R Verkleidungseinsatz rechts 1 40R 36-1501-09-BT
36 Schraube	3x10	18	35+40 39-10127-SW
37 Tretkurbelachse		1 31+34 33-1501-09-SI
38 Federring	für M6	4 33 39-9865-SW
39	Selbstsichernde Mutter	M6	4	33	39-9816-VC
40L	Verkleidung links		1	40R+71	36-2001-01-BT
40R Verkleidung rechts		1 40L+71 36-2001-02-BT
41L	Pedalarm links	170	1	37+42L	33-2001-05-SW
41R	Pedalarm rechts	170	1	37+42R	33-2001-06-SW
42L Pedal links	9/16"	1 41L 36-9119-05-BT
42R	Pedal rechts	9/16"	1	41R	36-9119-06-BT
43 Abdeckkappe		2 41 36-9119-31-BT
44	Schraube	M8x1.0x20	2	37+41	39-10522
45 Verbindungsstück		2 40 36-9116-13-BT
46	Schraube	3,5x16	10	40,67+84	39-10190
47	Flachriemen	430J6	1	34+52	36-1209-07-BT
48	Achsmutter	3/8"x7	2	57	39-9820-SW
49	Achsmutter schmal	3/8"x4	1	57	39-9820
50	Wellscheibe	12//15 1 57 36-1501-14-BT
51	Kugellager	6001	1	52	36-9516-27-BT
52	Riemenrad		1	53	36-1501-15-BT
53	Kugellager	6904	2	52+55	36-1506-24-BT
54	Freilauflager		1	52+55	36-1501-16-BT
55	Schwungmasse		1	57	33-1501-08-SI
56	Kugellager	6201	1	56+57	36-1501-17-BT
57	Generator		1	55+99	36-1501-18-BT
58	Sicherungsclip	C12	3	57	36-9805-36-BT
59	Spannbügelfeder		1	61	36-1501-19-BT
60	Akku-Fach		1	1	36-1501-10-BT
61	Spannbügel		1	71	33-1501-10-SI
62	Spannrollen	40	1	61	36-9119-26-BT
63	Kugellager	6000	2	62	39-9998
64	Motor		1	73	36-2001-07-BT
65	Distanzstück	10x14x3	1	61	39-10498
66	Schraube	M8x20	1	61+71	39-10095
67	Fußkappe höhenverstellbar		2	68	36-1501-21-BT
68	Fuß hinten		1	71	33-2001-04-SI
69	Unterlegscheibe gebogen	8//19	6	12+70	39-10010
70	Schraube	M8x60	4	68+85	39-10436
71	Grundrahmen		1		33-2001-01-SI
72	Pulskabel		2	1+89	36-1501-30-BT
73	Steuerung		1 15+71 36-2001-08-BT
74	Schraube	M5x12	12	1,17,60,64+73	39-9903-SW
75	Unterlegscheibe	17//25 1 37 39-9991
76	Wellscheibe	17//25 1 37 36-9918-22-BT
77	Sicherungsring	C17	1	37	36-9504-20-BT
78	Magnetbügelfeder		1	86	36-1501-23-BT
79	Seilzug		1	64+86	36-1501-24-BT
80	Generatorkabel		1	57+73	36-1501-25-BT
81	Akku	6V/1300mAh	1	1+60	36-1501-26-BT
82	Stopfen	25	2	2	36-1206-13-BT
83	Schraube	4x50	9	40	39-10499
84L Fußkappe mit Transportrolle links		1 85 36-1501-27-BT
84R Fußkappe mit Transportrolle rechts		1 85 36-1501-28-BT
85	Fuß vorne		1	71	33-2001-03-SI
86	Magnetbügel		1	71	33-1501-07-SI
87	Schraube	8x55	1	86	39-10056
88	Griffüberzug		2	2	36-1501-29-BT
89	Pulssensor		2	2	36-9103-05-BT
90	Multiwerkzeug		1		36-9107-28-BT
91	Innensechskantschlüssel		1		36-9116-14-BT
92	Montage- und Bedienungsanleitung		1		36-2001-11-BT

CONTENTS

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Dimensions [cm]: L 105 x B 55 x H 140

Zustand Ergebnis Hartslag verschil
Sehr Gut F1 Über 50
Gut F2 40 ~ 49
Durchschnitt F3 30 ~ 39
Ausreichend F4 20 ~ 29
Schlecht F5 10 ~ 19
Sehr Schlecht F6 Unter 10

4. WATT: onafhankelijk wattprogramma:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Stelmaten ongeveer [cm]:

L 105 x B 55 x H 140

Top-Sport Gilles GmbH

Внимание:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

EU-KONFORMITÄTSERKLÄRUNG

Top-Sports Gilles GmbH

Friedrichstr. 55, D - 42551 Velbert

erklärt, in alleiniger Verantwortung, dass die Produkte:

Artikelbezeichnung:

E 1000 Art.-Nr. 2001

Produktbezeichnung:

Ergometer – Stationäre Trainingsgeräte

mit den folgenden grundlegenden Anforderungen der nachfolgender EG Richtlinien übereinstimmen

2014/53/EU (RED) Funkanlagen-Richtlinie

2011/65/EU RoHS Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe

und den zusätzlichen Normen, Richtlinien und Bestimmungen entsprechen:

EN 301 489-1 V2.2.3

EN 301 489-17 V3.2.6

EN 300 328 V2.2.2

EN 62368-1:2014+A11:2017

EN 62479:2010

EN 50663:2017

EN ISO 20957-1:2013

EN ISO 20957-5:2016

GB

Top-Sports Gilles GmbH

Friedrichstr. 55, D - 42551 Velbert

Unterzeichnet im Namen und in Verantwortung für: Signed on behalf of and under responsibility for:

Top-Sports Gilles GmbH

Velbert, den 23.07.2024

Ort/Place, Datum / Date

Sven Ehmke (CEO / Geschäftsführer)

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

http://www.christopeit-sport.com

Tel.: [phone]

Fax: [phone]

[e-mail]

CHRISTOPEIT®

SPORT GERMANY
