BEDIENUNGSANLEITUNG TL065D MAKITA

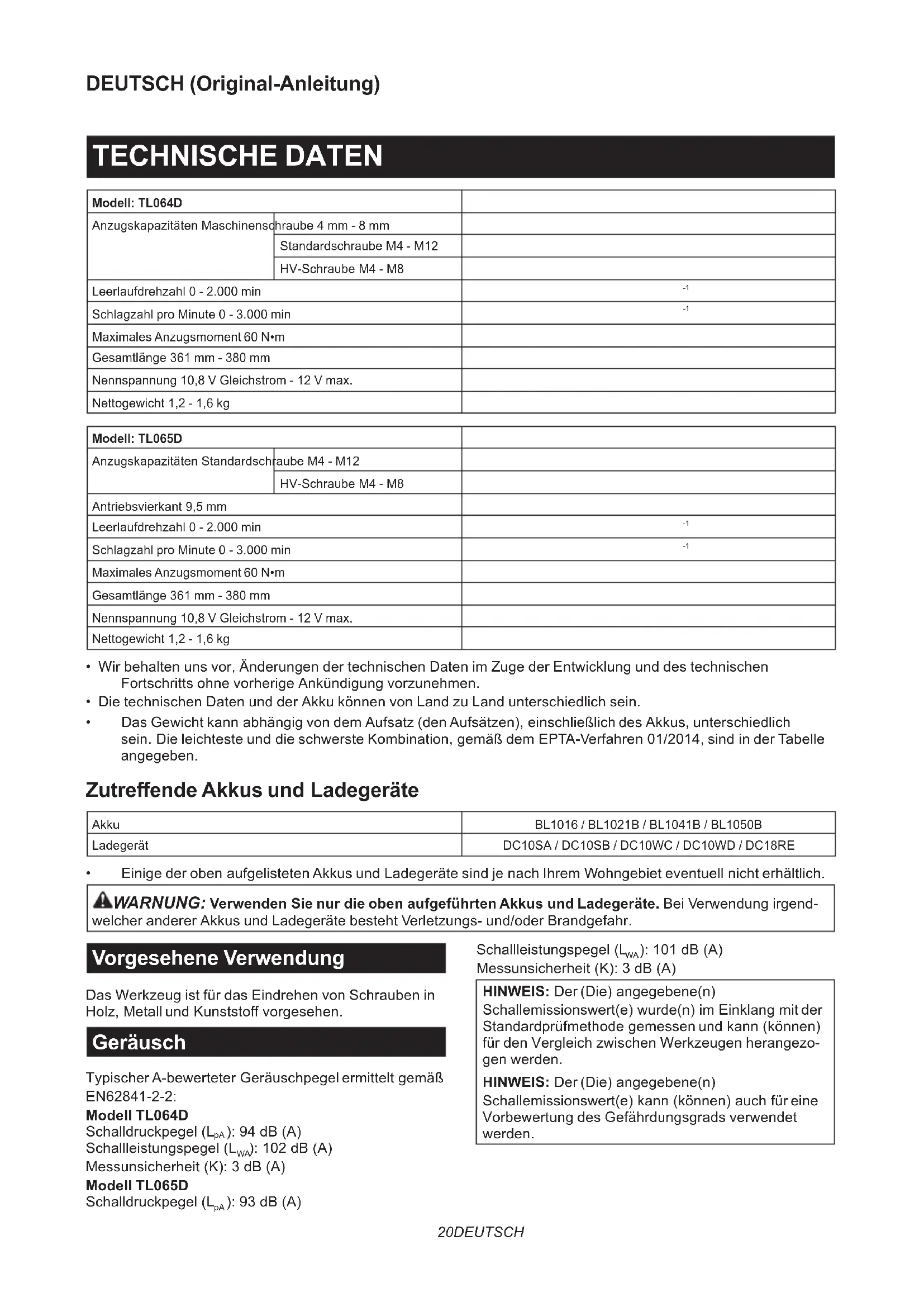

Akku-Winkel-Schlagschrauber/ Akku-Winkelschlagschrauber BETRIEBSANLEITUNG

Schlagzahl pro Minute 0 - 3.000 min

Maximales Anzugsmoment 60 N•m Gesamtlänge 361 mm - 380 mm Nennspannung 10,8 V Gleichstrom - 12 V max. Nettogewicht 1,2 - 1,6 kg Modell: TL065D Anzugskapazitäten Standardschraube M4 - M12 HV-Schraube M4 - M8 Antriebsvierkant 9,5 mm Leerlaufdrehzahl 0 - 2.000 min

Schlagzahl pro Minute 0 - 3.000 min

Maximales Anzugsmoment 60 N•m Gesamtlänge 361 mm - 380 mm Nennspannung 10,8 V Gleichstrom - 12 V max. Nettogewicht 1,2 - 1,6 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten und der Akku können von Land zu Land unterschiedlich sein.

• DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlich sein.DieleichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelle angegeben. Zutre󰀨ende Akkus und Ladegeräte Akku BL1016 / BL1021B / BL1041B / BL1050B Ladegerät DC10SA / DC10SB / DC10WC / DC10WD / DC18RE

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr. Vorgesehene Verwendung Das Werkzeug ist für das Eindrehen von Schrauben in Holz,MetallundKunststo󰀨vorgesehen. Geräusch TypischerA-bewerteterGeräuschpegelermitteltgemäß EN62841-2-2: Modell TL064D Schalldruckpegel(L

):94dB(A) Schallleistungspegel(L

):102dB(A) Messunsicherheit(K):3dB(A) Modell TL065D Schalldruckpegel(L

):93dB(A) Schallleistungspegel(L

):101dB(A) Messunsicherheit(K):3dB(A) HINWEIS:Der(Die)angegebene(n) Schallemissionswert(e)wurde(n)imEinklangmitder Standardprüfmethodegemessenundkann(können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS:Der(Die)angegebene(n) Schallemissionswert(e)kann(können)auchfüreine Vorbewertung des Gefährdungsgrads verwendet werden.21 DEUTSCH WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bear- beiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Schwingungen Schwingungsgesamtwert(Drei-Achsen-Vektorsumme) ermitteltgemäßEN62841-2-2: Modell TL064D Arbeitsmodus: Schlagschrauben von Befestigungsteilen dermaximalenKapazitätdesWerkzeugs Schwingungsemission(a

Messunsicherheit(K):1,5m/s

Modell TL065D Arbeitsmodus: Schlagschrauben von Befestigungsteilen dermaximalenKapazitätdesWerkzeugs Schwingungsemission(a

Messunsicherheit(K):1,5m/s

HINWEIS:Der(Die)angegebene(n) Vibrationsgesamtwert(e)wurde(n)imEinklangmitder Standardprüfmethodegemessenundkann(können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS:Der(Die)angegebene(n) Vibrationsgesamtwert(e)kann(können)auchfüreine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Konformitätserklärungen Nur für europäische Länder DieKonformitätserklärungensindinAnhangAdieser Betriebsanleitung enthalten. SICHERHEITSWAR- NUNGEN Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezikationen, die diesem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schwe- ren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku (ohneKabel)betriebenesElektrowerkzeug. Sicherheitswarnungen für Akku-Schlagschrauber

1. Halten Sie das Elektrowerkzeug nur an den

isolierten Gri󰀨ächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert.BeiKontaktmiteinemStromführen- denKabelkönnendiefreiliegendenMetallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

3. Halten Sie das Werkzeug mit festem Gri󰀨.

4. Tragen Sie Gehörschützer.

5. Berühren Sie den Einsatz oder das Werkstück

nicht unmittelbar nach dem Arbeitsvorgang. Die Teile können sehr heiß sein und Hautverbrennungen verursachen.

6. Halten Sie Ihre Hände von rotierenden Teilen

7. Benutzen Sie (einen) Zusatzgri󰀨(e), sofern er

(sie) mit dem Werkzeug geliefert wurde(n). VerlustderKontrollekannPersonenschäden verursachen.

8. Halten Sie das Elektrowerkzeug an den iso-

lierten Gri󰀨ächen, wenn Sie Arbeiten aus- führen, bei denen die Gefahr besteht, dass das Schneidwerkzeug verborgene Kabel kontaktiert.BeiKontaktmiteinemStromführen- denKabelkönnendiefreiliegendenMetallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

9. Vergewissern Sie sich, dass keine Stromkabel,

Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können.22 DEUTSCH DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung kön- nen schwere Verletzungen verursachen. Sicherheitswarnungen für Akku-Schlagschrauber

1. Halten Sie das Elektrowerkzeug nur an den

isolierten Gri󰀨ächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert.BeiKontaktmiteinemStromführen- denKabelkönnendiefreiliegendenMetallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Tragen Sie Gehörschützer.

3. Überprüfen Sie den

Schlagsteckschlüsseleinsatz vor der Montage sorgfältig auf Verschleiß, Risse oder Beschädigung.

4. Halten Sie das Werkzeug mit festem Gri󰀨.

5. Halten Sie Ihre Hände von rotierenden Teilen

Schlagsteckschlüsseleinsatz, die Schraube, die Mutter oder das Werkstück nicht unmit- telbar nach dem Arbeitsvorgang. Die Teile könnensehrheißseinundHautverbrennungen verursachen.

7. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

8. Das korrekte Anzugsmoment kann je nach Art

oder Größe der Schraube unterschiedlich sein. Überprüfen Sie das Anzugsmoment mit einem Drehmomentschlüssel.

9. Vergewissern Sie sich, dass keine Stromkabel,

Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung kön- nen schwere Verletzungen verursachen. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren

des Akkus. Es kann sonst zu einem Brand, über- mäßigerHitzeentwicklungodereinerExplosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einemBrand,übermäßigerHitzeentwicklungoder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. ÜberklebenoderverdeckenSieo󰀨eneKontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom23 DEUTSCH

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einemBrand,übermäßigerHitzebildung,einer ExplosionoderAuslaufenvonElektrolytführen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden undBeschädigungführen.Außerdemwirddadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab. FUNKTIONSBE- SCHREIBUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abge- nommen ist. Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungenführenkann. Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schie- ben Sie den Akku hinein. Schieben Sie ihn vollständig ein,bisermiteinemleisenKlickeneinrastet.WennSie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt. Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab,währendSiedenKnopfanderVorderseitedes Akkus verschieben. ►Abb.1: 1. Rote Anzeige 2.Knopf3. Akku VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet. Akku-Schutzsystem DasWerkzeugistmiteinemAkku-Schutzsystemaus- gestattet.DiesesSystemschaltetdieStromversorgung des Motors automatisch ab, um die Akku-Lebensdauer zu verlängern. Das Werkzeug schaltet sich während des Betriebs automatisch ab, wenn Werkzeug und/oder Akku einer der folgenden Bedingungen unterliegen: Überlastung: Das Werkzeug wird auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung24 DEUTSCH des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten. Falls das Werkzeug nicht startet, ist der Akku überhitzt. Lassen Sie den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten. Niedrige Akkuspannung: Die Akku-Restkapazität ist zu niedrig, und das Werkzeug funktioniert nicht. Wenn Sie das Werkzeug einschalten, läuft der Motor wieder an, bleibt aber bald darauf stehen. Nehmen Sie in dieser Situation den Akku ab, und laden Sie ihn auf. Anzeigen der Akku-Restkapazität Nur für Akkus mit Anzeige ►Abb.2: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku- Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. Anzeigelampen Restkapazität Erleuchtet Aus 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig vondertatsächlichenKapazitätabweichen. Schalterfunktion ►Abb.3: 1. Schalthebel VORSICHT: Vergewissern Sie sich vor dem Anbringen des Akkus am Werkzeug stets, dass der Schalthebel ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt. Zum Einschalten des Werkzeugs drücken Sie einfach den Schalthebel. Die Werkzeugdrehzahl erhöht sich durch verstärkte Druckausübung auf den Schalthebel. Zum Anhalten lassen Sie den Schalthebel los. Einschalten der Frontlampe VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle. ►Abb.4: 1. Schalthebel 2. Lampe Betätigen Sie den Schalthebel, um die Lampe einzu- schalten. Die Lampe bleibt erleuchtet, solange der Schalthebel gedrückt gehalten wird. Die Lampe erlischt automatisch ca. 10 Sekunden nach dem Loslassen des Schalthebels. HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert. Funktion des Drehrichtungsumschalters VORSICHT: Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen. VORSICHT: Betätigen Sie den Drehrichtungsumschalter erst, nachdem das Werkzeug völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch lau- fendem Werkzeug kann das Werkzeug beschädigt werden. VORSICHT: Stellen Sie den Drehrichtungsumschalthebel stets auf die Neutralstellung, wenn Sie das Werkzeug nicht benutzen. Dieses Werkzeug besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalthebels für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalthebels kann der Schalthebel nicht betätigt werden. ►Abb.5: 1. Drehrichtungsumschalthebel MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Anbringen oder Abnehmen des Schraubendrehereinsatzes Für Werkzeug mit Werkzeugaufnahme zum Halten des Bits Verwenden Sie nur Schraubendrehereinsätze/ Steckschlüsseleinsätze, deren Einschubteil die in der Abbildung gezeigte Form hat. Verwenden Sie keinen anderen Schraubendrehereinsatz/ Steckschlüsseleinsatz. ►Abb.6: (1) 12 mm (2) 9 mm Ziehen Sie die Werkzeugaufnahme zum Anbringen des Schraubendrehereinsatzes in Pfeilrichtung, und führen Sie den Schraubendrehereinsatz bis zum Anschlag in die Werkzeugaufnahme ein. Lassen Sie dann die Werkzeugaufnahme los, um den Schraubendrehereinsatz zu sichern. ►Abb.7: 1. Schraubendrehereinsatz

2. Werkzeugaufnahme25 DEUTSCH

Für Werkzeug ohne Werkzeugaufnahme zum Halten des Bits Verwenden Sie nur Schraubendrehereinsätze/ Steckschlüsseleinsätze, deren Einschubteil die in der Abbildung gezeigte Form hat. Verwenden Sie keinen anderen Schraubendrehereinsatz/ Steckschlüsseleinsatz. ►Abb.8: (1) 8 mm Verwenden Sie die in der Abbildung gezeigten Schraubendreher-Bits. Um das Bit anzubringen, schie- ben Sie es einfach in die Spindel ein. ►Abb.9: 1. Schraubendreher-Bit 2. Spindel HINWEIS: Wird der Schraubendrehereinsatz nicht tief genug in die Werkzeugaufnahme eingeführt, kehrt die Werkzeugaufnahme nicht zur Ausgangsstellung zurück, so dass der Schraubendrehereinsatz nicht eingespannt wird. Versuchen Sie in diesem Fall, den Einsatz wie oben beschrieben neu einzuführen. Anbringen und Abnehmen einer Stecknuss Verwenden Sie stets eine Stecknuss der korrekten GrößefürdiejeweiligenSchraubenundMuttern.Eine StecknussderfalschenGrößebewirkteinfalsches undungleichmäßigesAnzugsmomentund/odereine Beschädigung der Schraube oder Mutter. Um die Stecknuss zu montieren, schieben Sie sie auf den Antriebsvierkant des Werkzeugs, bis sie einrastet. Zum Abnehmen der Stecknuss ziehen Sie sie einfach ab. ►Abb.10: 1. Stecknuss 2. Antriebsvierkant Montieren des Aufhängers Sonderzubehör WARNUNG: Verwenden Sie die Aufhänge-/ Montageteile nur für den bestimmungsge- mäßen Gebrauch, z. B. zum Aufhängen des Werkzeugs an einem Werkzeuggürtel zwischen Arbeitseinsätzen oder Arbeitsintervallen. WARNUNG: Achten Sie darauf, den Aufhänger nicht zu überlasten, da zu viel Kraft oder unregelmäßige Überlastungen Beschädigungen am Werkzeug verursachen kön- nen, die zu Verletzungen führen können. VORSICHT: Wenn Sie den Aufhänger anbrin- gen, sichern Sie ihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug lösen und Personenschaden verursachen. VORSICHT: Achten Sie darauf, dass Sie das Werkzeug sicher aufhängen, bevor Sie den Gri󰀨 loslassen. Unzureichendes oder unausgewogenes Einhängen kann ein Herunterfallen verursachen, und Sie können sich verletzen. HINWEIS: Wenn Sie dieses Werkzeug mit dem Akku BL1050B benutzen, benötigen Sie die optionale Raste für BL1050B. ►Abb.11: 1. Führungsnut 2. Aufhänger 3. Schraube Der Aufhänger ist praktisch, um das Werkzeug vor- übergehend aufzuhängen. Der Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sie ihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn dann mit einer Schraube. Um den Aufhänger zu entfernen, lösen Sie die Schraube, und nehmen Sie dann den Aufhänger heraus. Einstellen des Winkelvorsatzes DerWinkelvorsatzkanninnerhalbvon360°(8 Positionenin45-Grad-Schritten)eingestelltwerden.

1. Lösen Sie die Sechskantschraube, und entfernen

Sie den Winkelvorsatz. ►Abb.12: 1. Winkelvorsatz 2. Sechskantschraube

2. Stellen Sie den Winkelvorsatz auf die gewünschte

Position ein, und bringen Sie ihn wieder so an, dass die Zähne am Gehäuse mit den Führungsnuten im Winkelvorsatz zusammenpassen. ►Abb.13: 1. Führungsnut 2. Zahn

3. Ziehen Sie die Sechskantschraube an, um den

Winkelvorsatz zu sichern. Geradvorsatz und Ratschenvorsatz Sonderzubehör Geradvorsätze und Ratschenvorsätze sind als Sonderzubehör für verschiedene Arbeitsanwendungen erhältlich. Geradvorsatz ►Abb.14 Ratschenvorsatz ►Abb.15 BETRIEB VORSICHT: Führen Sie den Akku immer voll- ständig ein, bis er einrastet. Falls die rote Anzeige anderOberseitedesKnopfessichtbarist,istder Akku nicht vollständig verriegelt. Schieben Sie ihn bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen. ANMERKUNG: Wenn Sie die Arbeit mit einem Ersatzakku fortsetzen wollen, lassen Sie das Werkzeug mindestens 15 Minuten lang abkühlen. Das korrekte Anzugsmoment hängt u. a. von der Art oderGrößederSchraubenoderdemMaterialdeszu verschraubenden Werkstücks ab. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist aus den Diagrammen ersichtlich. Standardschraube ►Abb.16: 1.Anzugszeit(Sekunden)

2. Anzugsmoment 3.Korrektes26 DEUTSCH

Anzugsmomententsprechenddemjeweili- gen Schraubendurchmesser HV-Schraube ►Abb.17: 1.Anzugszeit(Sekunden)

2. Anzugsmoment 3.Korrektes

Anzugsmomententsprechenddemjeweili- gen Schraubendurchmesser Für Akku-Winkel-Schlagschrauber HaltenSiedasWerkzeugmitfestemGri󰀨,undset- zen Sie die Spitze des Schraubendreher-Bits in den Schraubenkopf ein. Üben Sie Vorwärtsdruck auf das Werkzeug aus, so dass das Bit nicht von der Schraube abrutscht, und schalten Sie das Werkzeug ein, um mit der Schraubarbeit zu beginnen. ►Abb.18 Das Anzugsmoment unterliegt einer Reihe von Einüssen,einschließlichderfolgenden.Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

1. Wenn der Akku nahezu erschöpft ist, fällt die

Spannung ab, und das Anzugsmoment verringert sich.

2. Schraubendreher- oder Steckschlüsseleinsatz

Die Verwendung eines Schraubendreher- oder SteckschlüsseleinsatzesderfalschenGröße bewirkt eine Verringerung des Anzugsmoments.

• SelbstwennderDrehmoment-Koe󰀩zient undderTypderSchraubegleichsind,ändert sichdaskorrekteAnzugsmomentjenach dem Durchmesser der Schraube.

• Selbst wenn Schrauben den gleichen Durchmesser haben, ist das korrekte AnzugsmomentjenachDrehmoment- Koe󰀩zient,TypundLängederSchraube unterschiedlich.

4. Die Art und Weise, wie das Werkzeug

gehalten wird, oder das Material der Verschraubungspositionbeeinusstdas Anzugsmoment.

5. Der Betrieb des Werkzeugs mit niedriger Drehzahl

hat eine Reduzierung des Anzugsmoments zur Folge. HINWEIS:VerwendenSieeinfürdenKopfderanzu- ziehenden Schraube passendes Bit. HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube gerichtet. HINWEIS: Wenn die Schlagkraft zu hoch ist oder die in den Diagrammen angegebene Anzugszeit überschritten wird, können die Schraube oder die Spitze des Schraubendreher-Bits u. a. überlastet, ausgerissen oder beschädigt werden. Führen Sie vor Arbeitsbeginn stets eine Probeverschraubung durch,umdiegeeigneteAnzugszeitfürdiejeweilige Schraube zu ermitteln. Für Akku-Winkelschlagschrauber HaltenSiedasWerkzeugmitfestemGri󰀨,undsetzen Sie die Schlagstecknuss auf die Schraube oder Mutter. Schalten Sie das Werkzeug ein, und ziehen Sie die Schraube oder Mutter mit der korrekten Anzugszeit an. ►Abb.19 Das Anzugsmoment unterliegt einer Reihe von Einüssen,einschließlichderfolgenden.Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

1. Wenn der Akku nahezu erschöpft ist, fällt die

Spannung ab, und das Anzugsmoment verringert sich.

2. Schlagsteckschlüsseleinsatz

• Die Verwendung eines Schlagsteckschlüsseleinsatzes der fal- schenGrößebewirkteineVerringerungdes Anzugsmoments.

• Ein abgenutzter Schlagsteckschlüsseleinsatz (VerschleißamSechskantoder Vierkant)bewirkteineVerringerungdes Anzugsmoments.

• SelbstwennderDrehmoment-Koe󰀩zient undderTypderSchraubegleichsind,ändert sichdaskorrekteAnzugsmomentjenach dem Durchmesser der Schraube.

• Selbst wenn Schrauben den gleichen Durchmesser haben, ist das korrekte AnzugsmomentjenachDrehmoment- Koe󰀩zient,TypundLängederSchraube unterschiedlich.

4. DieVerwendungdesKreuzgelenksoderder

Verlängerungsstange verringert die Anzugskraft des Schlagschraubers ein wenig. Gleichen Sie dies durch eine längere Anzugszeit aus.

5. Die Art und Weise, wie das Werkzeug

gehalten wird, oder das Material der Verschraubungspositionbeeinusstdas Anzugsmoment.

6. Der Betrieb des Werkzeugs mit niedriger Drehzahl

hat eine Reduzierung des Anzugsmoments zur Folge. HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube oder Mutter gerichtet. HINWEIS: Ein zu hohes Anzugsmoment kann zu einer Beschädigung der Schraube/Mutter oder des Schlagsteckschlüsseleinsatzes führen. Führen Sie vor Arbeitsbeginn stets eine Probeverschraubung durch,umdiegeeigneteAnzugszeitfürdiejeweilige Schraube oder Mutter zu ermitteln. WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug aus- geschaltet und der Akku abgenommen ist. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. UmdieSICHERHEITundZUVERLÄSSIGKEITdieses27 DEUTSCH Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- VertragswerkstättenoderMakita-Kundendienstzentren unterausschließlicherVerwendungvonMakita- Originalersatzteilen ausgeführt werden. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Schraubendrehereinsätze

• Original-Makita-Akku und -Ladegerät HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.28 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: TL064D Capacità di serraggio Vite per metallo 4 mm - 8 mm Bullone standard M4 - M12 Bullone ad alta resistenza alla trazione M4 - M8 Velocità a vuoto 0 - 2.000 min
