BEDIENUNGSANLEITUNG Airfix Draw Aligner GYS
DÉBALLAGE ET DÉCHARGEMENT

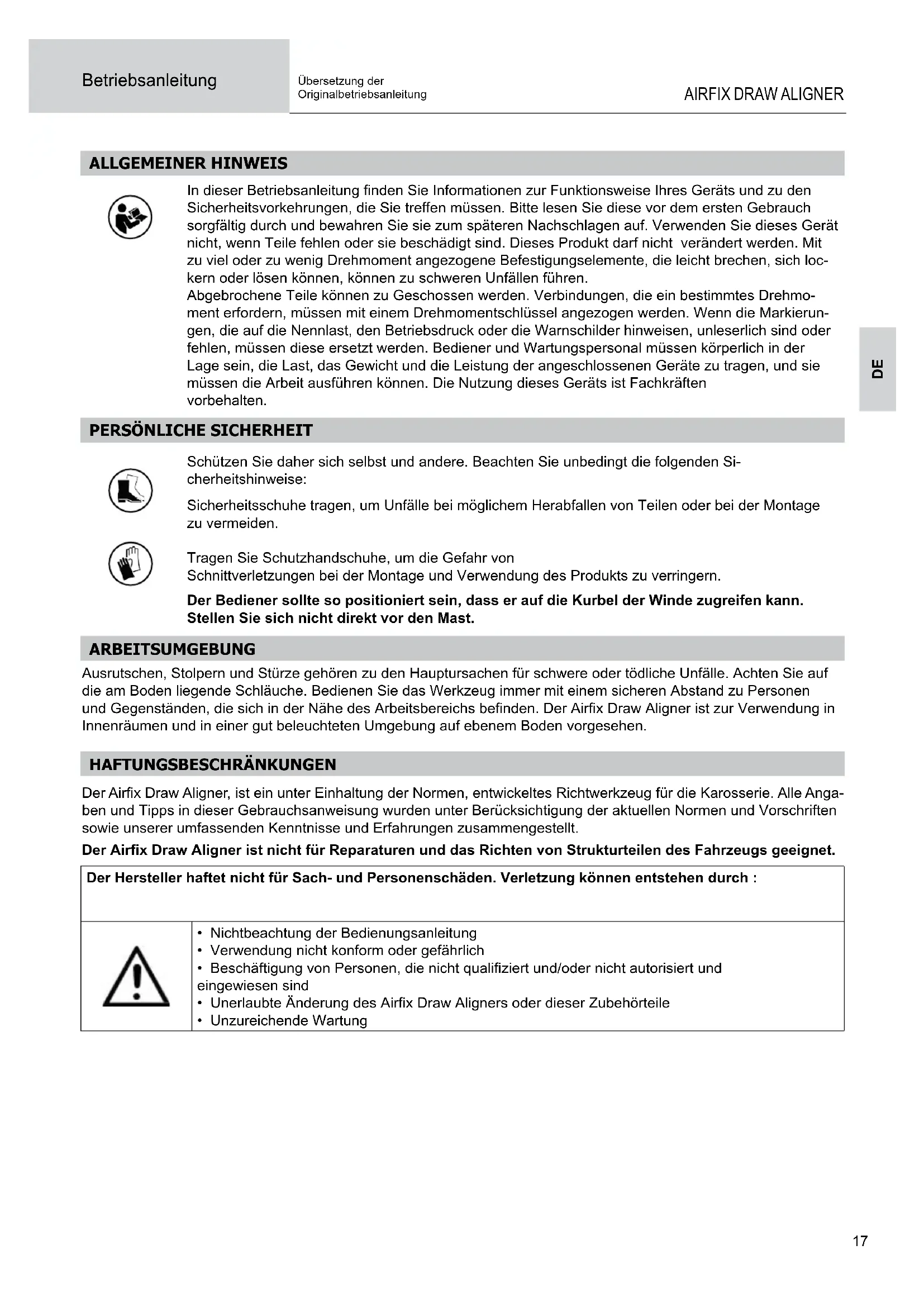

In dieser Betriebsanleitung finden Sie Informationen zur Funktionsweise Ihres Geräts und zu den Sicherheitsvorkehrungen, die Sie treffen müssen. Bitte lesen Sie diese vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Verwenden Sie dieses Gerät nicht, wenn Teile fehlen oder sie beschädigt sind. Dieses Produkt darf nicht verändert werden. Mit zu viel oder zu wenig Drehmoment angezogene Befestigungselemente, die leicht brechen, sich lockern oder lösen können, können zu schweren Unfällen führen.
Abgebrochene Teile können zu Geschossen werden. Verbindungen, die ein bestimmtes Drehmoment erfordern, müssen mit einem Drehmomentschlüssel angezogen werden. Wenn die Markierungen, die auf die Nennlast, den Betriebsdruck oder die Warnschilder hinweisen, unleserlich sind oder fehlen, müssen diese ersetzt werden. Bediener und Wartungspersonal müssen körperlich in der Lage sein, die Last, das Gewicht und die Leistung der angeschlossenen Geräte zu tragen, und sie müssen die Arbeit ausführen können. Die Nutzung dieses Geräts ist Fachkräften vorbehalten.
PERSÖNLICHE SICHERHEIT
Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise:
Sicherheitsschuhe tragen, um Unfälle bei möglichem Herabfallen von Teilen oder bei der Montage zu vermeiden.
Tragen Sie Schutzhandschuhe, um die Gefahr von
Schnittverletzungen bei der Montage und Verwendung des Produkts zu verringern.
Der Bediener sollte so positioniert sein, dass er auf die Kurbel der Winde zugreifen kann.
Stellen Sie sich nicht direkt vor den Mast.
ARBEITSUMGEBUNG
Ausrutschen, Stolpern und Stürze gehören zu den Hauptursachen für schwere oder tödliche Unfälle. Achten Sie auf die am Boden liegende Schläuche. Bedienen Sie das Werkzeug immer mit einem sicheren Abstand zu Personen und Gegenständen, die sich in der Nähe des Arbeitsbereichs befinden. Der Airfix Draw Aligner ist zur Verwendung in Innenräumen und in einer gut beleuchteten Umgebung auf ebenem Boden vorgesehen.
HAFTUNGSBESCHRÄNKUNGEN
Der Airfix Draw Aligner, ist ein unter Einhaltung der Normen, entwickeltes Richtwerkzeug für die Karosserie. Alle Angaben und Tipps in dieser Gebrauchsanweisung wurden unter Berücksichtigung der aktuellen Normen und Vorschriften sowie unserer umfassenden Kenntnisse und Erfahrungen zusammengestellt.
Der Airfix Draw Aligner ist nicht für Reparaturen und das Richten von Strukturteilen des Fahrzeugs geeignet.
Der Hersteller haftet nicht für Sach- und Personenschäden. Verletzung können entstehen durch :
- Nichtbeachtung der Bedienungsanleitung
- Verwendung nicht konform oder gefährlich
- Beschäftigung von Personen, die nicht qualifiziert und/oder nicht autorisiert und eingewiesen sind
- Unerlaubte Änderung des Airfix Draw Aligners oder dieser Zubehörteile
- Unzureichende Wartung
BESCHREIBUNG DES AIRFIX DRAW ALIGNER

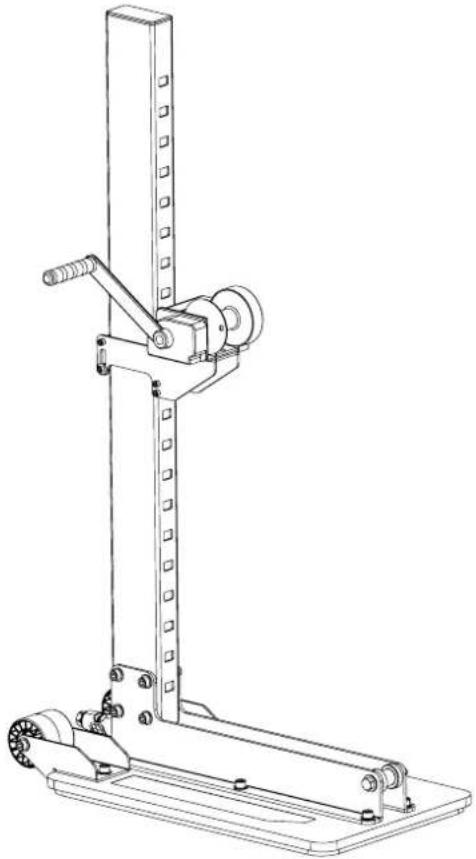

Der Airfix Draw Aligner dient dem Richten von Karosserieblechen. Durch die Fixierung am Boden durch Luftvakuum eigenstabil. Der Bediener kann damit in Stehhöhe arbeiten, ohne sich bücken zu müssen. Er ist mobil und leicht anzubringen und ermöglicht ein schnelles Richten der Karosserieaußenhaut des Fahrzeugs.
Die Einstellung der Windenposition erfolgt im Handumdrehen.
ZUGLEISTUNG
Der Airfix Draw Aligner ist so konzipiert, dass er mithilfe einer manuellen Seilwinde bis zu 350 kg über seine gesamte Höhe ziehen kann. Das Seil hat eine Reißfestigkeit von 1,5 T.
ENTPACKUNG UND ENTLADUNG
In der Verpackung befindet sich das Benutzer- und Wartungshandbuch für den Airfix Draw Aligner. Überprüfen Sie bei der Lieferung auf äußere Transportschäden. Bei sichtbaren Schäden lassen Sie die Ware und die Verpackung in diesem Zustand. Verwenden Sie die Ware nicht und setzen Sie sich direkt mit Ihrem Händler in Verbindung. Andernfalls schicken Sie dem Spediteur einen Vorbehalt. Auf keinen Fall kann GYS verantwortlich gemacht werden. Rüsten Sie sich mit Handschuhen und Sicherheitsschuhen aus. Das Gewicht Draw Ailigners beträgt 31 kg. Verpackungen gehören nicht in den Hausmüll, sondern müssen an entsprechender Stelle entsorgt werden.

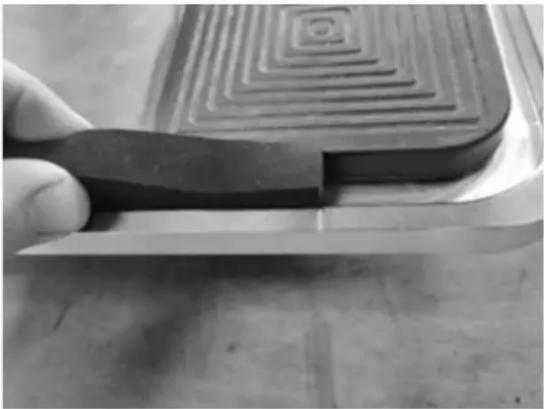

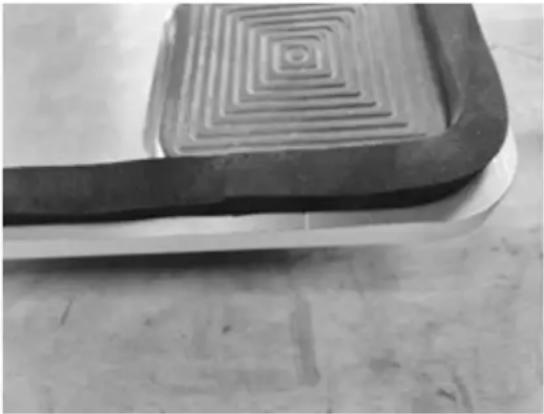

| Setzen Sie die Dichtung ein, indem Sie an der Markierung auf der Platine beginnen. |  |
| Drücken Sie die Dichtung zusammen, um sie in die Nut zu legen.Achten Sie darauf, dass Sie die Dichtung nicht dehnen. |  |

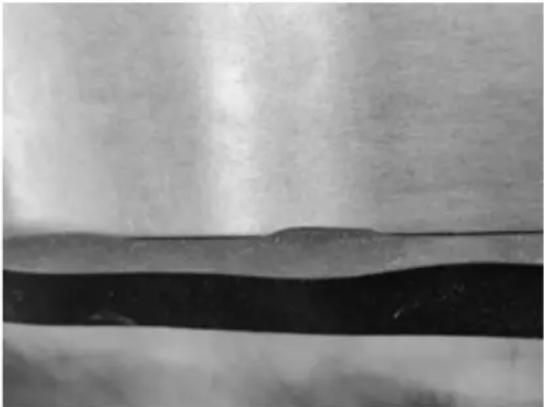

| Achten Sie darauf, dass die Dichtung richtig in der Nut sitzt. |  |

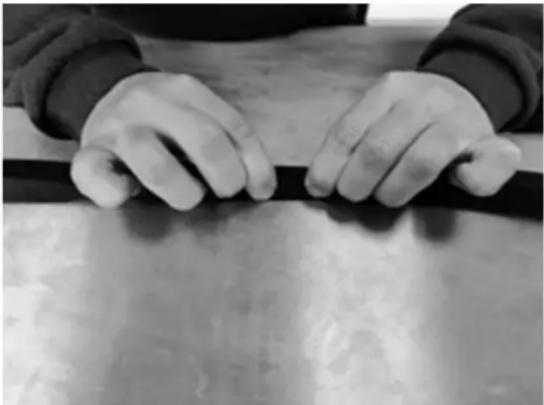

| Stelle die Verbindung her, indem du die Fuge leicht zusammendrückst.Die Naht darf nicht nachgeschnitten werden.Wenn die Naht zu lang ist, wurde sie zu stark gedehnt. Setzen Sie die Fuge wieder ein, ohne sie zu dehnen. |  |
MONTAGE
Schrauben Sie den Schalldämpfer mit der Hand auf den Venturi-Block.

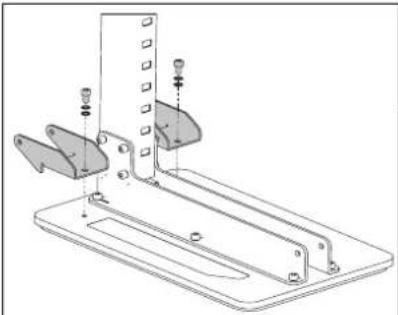

Schrauben Sie den linken und rechten Winkel mit einem Innensechskant-Schlüssel H8 an die Basis des Mastes.
Achten Sie darauf, den Mast mit den Kerben auf der richtigen Seite zu positionieren, mit Sichtkontakt.

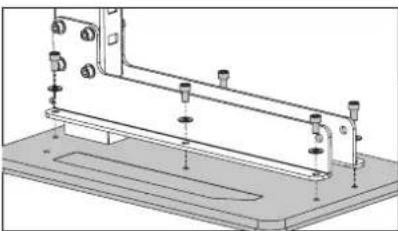

Schrauben Sie die Mast-/Winkelbaugruppe mit einem Innensechskant-Schlüssel H8 an der Platte fest.
Schrauben Sie die Radträger mit einem Innensechskant-Schlüssel H8 an der Platte fest.

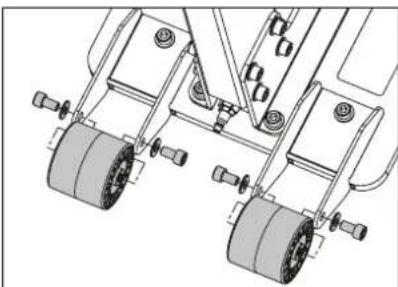

Schrauben Sie die Räder mit ihren Achsen an den Radträgern mit einem Innensechskant-Schlüssel H8 fest.

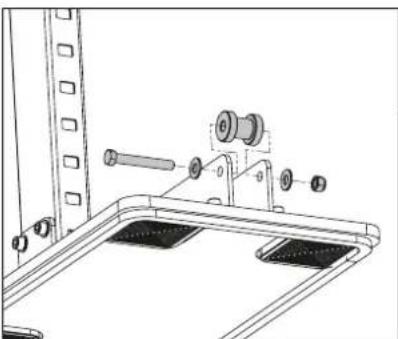

Schrauben Sie mit zwei 19-er-Schlüsseln die Riemenscheibe an dem Zugwinkel fest.
 | Schraube M6x18: 3Mutter M6: 3 |
| Befestigen Sie die Winde mit der Verstärkungsplatte und den 3 Schraubbolzen am Träger. Verwenden Sie einen Innen-sechskant-Schlüssel H5. | |
 | Bringen Sie den Fahrwagen mit der Winde am Mast an. |
ÜBERPRÜFUNG DER INSTALLATION UND KONTROLLE
REGELMÄSSIGE KONTROLLE:
- Stellen Sie sicher, dass die Schrauben richtig angezogen sind, wie im Abschnitt „Montage“ festgelegt.
- Achten Sie darauf, dass die Schaumstoffdichtung und die Gleiter richtig positioniert und nicht beschädigt sind.
- Überprüfen Sie, ob das Seil richtig auf die Winde aufgewickelt und ob es beschädigt ist.
Im Zweifelsfall und/oder bei festgestellten Mängeln sollten Sie das Gerät auf keinen Fall benutzen und sich über den Kundendienst an den Händler oder den Hersteller wenden.
INSTALLATION:
Um eine maximale Haftung am Boden zu gewährleisten, muss der Airfix Draw Aligner an einer sauberen Stelle (ohne Staub, Flüssigkeiten oder andere Elemente) ohne Risse oder Fugen zwischen den Platten angebracht werden, um eine maximale Wirkung des Vakuums zu erzielen.
Der Airfix Draw Aligner ist mit zwei Hinterrädern ausgestattet. Kippen Sie die Säule und achten Sie darauf, dass Sie die Dichtung, die sich unterhalb der Platte befindet, nicht beschädigen.
Der Airfix Draw Aligner arbeitet mit Druckluft. Der empfohlene Druck sollte zwischen 5 und 8 bar liegen.
VERWENDUNG:
- Bewegen Sie die Säule, indem Sie sie nach hinten in den ausgewählten Arbeitsbereich kippen.
- Positionieren Sie den Airfix Draw Aligner in der vom Bediener ermittelten korrekten Zugentfernung so nah wie möglich an der zu reparierenden Stelle.
- Schließen Sie den Druckluftschlauch an. Prüfen Sie, ob der Airfix Draw Aligner gut am Boden haftet, indem Sie ihn fest schieben.
Wenn die Säule nicht am Boden hält, überprüfen Sie die Position der Verbindung und den Zustand des Bodens und wiederholen Sie den vorherigen Schritt.
Stellen Sie die Position der Winde auf die gewünschte Arbeitsposition ein. So wird es gemacht:
- Heben Sie den Sicherungsbolzen auf der Rückseite der Windenhalterung an und kippen Sie die Vorderseite der Halterung nach oben.
- Senken oder heben Sie die Winde unter Beibehaltung des angehobenen Sicherheitsbolzens und der gekippten Halterung in die gewünschte Arbeitsposition. Achten Sie darauf, dass die Kerbe in der Öffnung der Säule richtig positioniert ist.
Überprüfen Sie die korrekte Ausrichtung der Säule mit dem beschädigten Teil, der gerichtet werden soll.
- Die Zugkraft, die von der Winde ausgeübt wird, beträgt 350 kg. Sie wird von einem System mit einer automatischen Lastbremse gefördert.
- Um die Spannung zu lösen, drehen Sie die Kurbel einfach in die andere Richtung. Um einen Zug nach unten auszuführen, nehmen Sie die Umlenkrolle an der Vorderseite des Airfix und führen das Seil unten durch.
Behalten Sie immer mindestens drei Windungen auf der Windentrommel.
WARTUNG
Vor der Reinigung kann der Airfix Draw Aligner mit einer Druckluftpistole abgeblasen werden. Waschen Sie den Airfix Draw Aligner mit einem Produkt, das für lackierte Stahloberflächen geeignet ist. Befolgen Sie die Anweisungen, die auf dem Reinigungsprodukt stehen. Wischen Sie den Airfix Draw Aligner nach der Reinigung mit einem Tuch ab. Verwenden Sie nie ein Hochdruckstrahlgerät, der Lack kann sonst beschädigt werden.
GARANTIE
Die Garantie gilt 2 Jahre lang ab dem Kaufdatum alle Fehler oder Herstellungsmängel (Teile und Arbeit) ab. Die Garantie schließt Vorfälle aus, die auf unsachgemäßen Gebrauch, Sturz, Demontage oder andere Transportschäden zurückzuführen sind. Die Garantie deckt nicht den normalen Verschleiß von Teilen ab, wenn die Wartung nicht auf dem neuesten Stand gehalten wird. Für eine Reparatur dürfen nur Ersatzteile vom Hersteller verwendet werden.
PROBLEME, URSACHEN, LÖSUNGEN
| PROBLEME URSACHEN LÖSUNGEN | ||
| Beim Anschluss an das Druckluft-netz treten keine Geräusche auf. | Anschluss und Luftdruck kontrollie-ren . | Verbinden Sie den Anschluss Ihres Druckluftnetzes fest mit dem Airfix Draw Aligner |
| Keine Luft im Netz. | Überprüfen Sie, ob Ihr Druckluftnetz richtig funktioniert (Ventil vielleicht geschlossen). | |
| Der Airfix Draw Aligner hält nicht am Boden. | Airfix Draw Aligner schlecht positio-niert. | Setzen Sie die Verbindung wie-der korrekt in die Nut ein, indem Sie sie Ende an Ende anbrin-gen. (siehe Markierung auf der Platte). |
| Venturi unzureichend an der Platte befestigt. | Schrauben Sie die zwei sichtba-ren Schrauben unter der Platte mit einem BTR-Schlüssel H5 erneut fest. | |
| Verschlissene Verbindung. | Tauschen Sie die Verbindung mit einer neuen aus (wenden Sie sich an Ihren Händler) | |
| Bodenzustand. | Stellen Sie sich auf einen sauberen, nicht porösen Boden ohne große Unebenheiten | |
| Verstopfter Schalldämpfer | Schrauben Sie den Schalldämpfer ab und blasen Sie ihn aus. Wenn er zu schmutzig ist, wechseln Sie ihn aus. Um an den Schalldämpfer zu gelan-gen, führen Sie Schritt 2 in umgekehrter Reihenfolge aus | |
TEILE-NR. DER ERSATZTEILE KUNDENDIENST
Zugseil: 079588
Verbindung für Platte: 079571
TECHNISCHE MERKMALE
| Gewicht des Produkts Masse: 31 kg | |
| Zugleistung 350 kg | |
| Gerätehöhe 125 cm | |
| Gerätebreite 37 cm | |
| Gerätetiefe 60/70 cm | |
| Mittel zur Befestigung von Werkzeugen Lasthaken | |
| Lagertemperatur 0 °C bis 60 °C | |
| Betriebstemperatur 5 °C bis 50 °C |
TYPENSCHILD
Das technische Hinweisschild befindet sich am unteren Teil der Säule, ebenso wie die Seriennummer des Produkts, das Jahr und der Monat der Herstellung.
| GYS SAS1 rue de la Croix des Landes - CS 5415953941 Saint-Berthevin Cedex - France | S/N |
| AIRFIX DRAW ALIGNER | |
| Weight : 31 kg |
Made in France
Seriennummer: 23.03.077379.000001
Herstellungsjahr: 23 (2023)
Herstellungsmonat: 03 (mars)
Art. Nr. Produkt: 077379
INBETRIEBNAHME, DEMONTAGE UND RECYCLING
Jedes Gerät, das in irgendeiner Weise beschädigt zu sein scheint (gebrochene, verbogene, rissige oder beschädigte Teile), nicht normal funktioniert oder dem Teile fehlen, muss sofort außer Dienst genommen werden.
Zur Demontage des Airfix Draw Aligner lesen Sie den Abschnitt Montage und gehen in umgekehrter Reihenfolge vor. Dieses Produkt muss gemäß den aktuellen Umwelt- und Entsorgungsrichtlinien des Landes, in dem es sich befindet, entsorgt werden.
