M 20 Ecostyle Pro - Ofen CASO - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts M 20 Ecostyle Pro CASO als PDF.
| Produkttyp | Mikrowelle |
| Marke | CASO |
| Modell | M 20 Ecostyle Pro |
| Fassungsvermögen | 20 Liter |
| Außenmaße (B x H x T) | 455 x 265 x 355 mm |
| Innenmaße (B x H x T) | 270 x 180 x 250 mm |
| Nettogewicht | 10,9 kg |
| Stromversorgung | 230-240 V, 50 Hz |
| Leistungsaufnahme | 1200 W (Mikrowelle) |
| Mikrowellenleistung | 700 W |
| Betriebsfrequenz | 2450 MHz |
| Betriebsarten | Mikrowelle, Auftauen |
| Leistungsstufen | 700 W, 600 W, 460 W, 340 W, 280 W, 120 W |
| Mitgeliefertes Zubehör | Glasdrehteller, Rollenring |
| Sicherheitsfunktion | Türverriegelung, automatische Abschaltung bei Öffnung |
| Pflege und Reinigung | Regelmäßige Reinigung mit feuchtem Tuch, keinen Dampfreiniger verwenden |
| Reparierbarkeit | Reparaturen nur durch einen autorisierten CASO-Service |
| Garantie | 24 Monate (Deutschland, Österreich, Niederlande) |
| Bestimmungsgemäße Verwendung | Auftauen, Erwärmen und Garen von Speisen |
Häufig gestellte Fragen - M 20 Ecostyle Pro CASO
Benutzerfragen zu M 20 Ecostyle Pro CASO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch M 20 Ecostyle Pro - CASO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. M 20 Ecostyle Pro von der Marke CASO.
BEDIENUNGSANLEITUNG M 20 Ecostyle Pro CASO
Original-Bedienungsanleitung

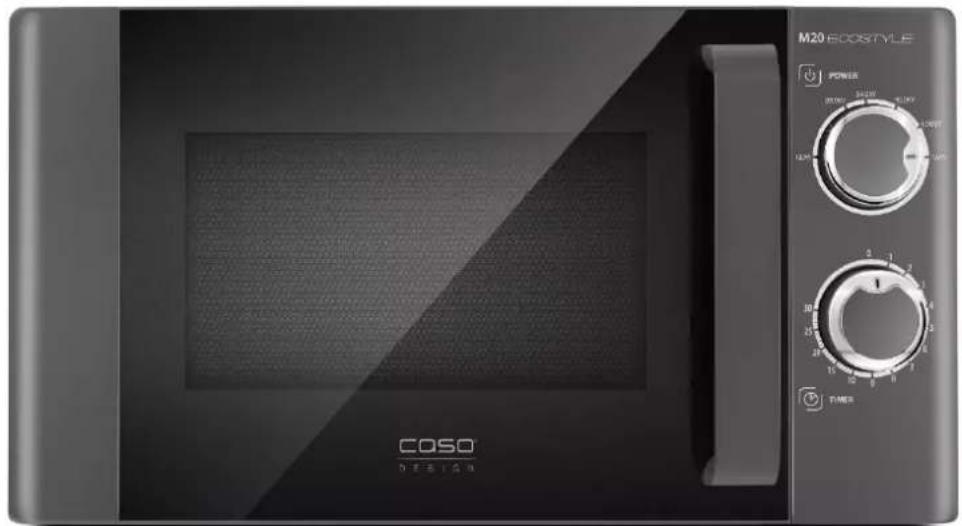

Mikrowelle M20 Ecosteyle
Articlel-Nr.3307
(Garantiegeber)
CASO GmbH
Raiffeisenstraße 9
D-59757 Arnsberg
Service-Hotline International:
Tel.: +49 (0) 29 32 / 80 55 4 - 99
Fax: +49 (0) 29 32 / 80 55 4 - 77
eMail: Kundenservice@caso-design.de
Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer Homepage: www.caso-design.de
Dokument-Nr.: 3307 21-12-2023
Druck- und Satzfehler vorbehalten.
Bildabweichungen zur Originalware sind technisch bedingt möglich.
© 2023 CASO GmbH
1 Bedienungsanleitung 12
1.1 Allgemeines 12
1.2 Informationen zu dieser Anleitung 12
1.3 Warnhinweise 12
1.4 Haftungsbeschränkung 13
1.5 Urheberschutz 13
2 14
2.1 Bestimmungsgemäß Verwendung 14
2.2 Allgemeine Sicherheitschinweise 14
2.3 Gefahrenquellen 17
2.3.1 Gefahr durch Mikrowellen 17
2.3.2 Verbrennungsgefahr 18
2.3.3 Brandgefahr 19
2.3.4 Explosionsgesfahr 20
2.3.5 Gefahr durch elektrischen Strom 20
3 Inbetriebnahme 21
3.1 Sicherheitshinweise 21
3.2 Lieferumfang und Transportinspektion 21
3.3 Auspacken 22
3.4 Entsorgung der Verpackung 22
3.5 Aufstellung 22
3.5.1 Anforderungen an den Aufstellort 22
3.5.2 Vermeidung von Funkstörungen 23
3.6 Montage des Zubehörs 23
3.6.1 Glasdehteller 23
3.7 Elektrischer Anschluss 23
4 Aufbau und Funktion 24
4.1 Gesamtübersicht 24

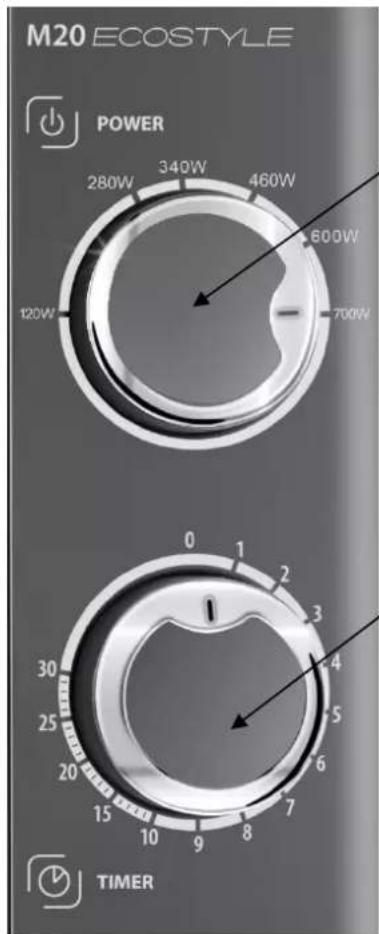

4.2 Bedienelemente und Anzeige 25
4.3 Sicherheitseinrichtungen 25
4.3.1 Warnhinweise am Gerat 25
4.3.2 Turverriegelung 25
4.4 Typenschild 26
5 Bedienung und Betrieb 26
5.1 Grundlagen des Mikrowellengarens 26
5.2 Betriebsarten 26
5.3 Hinweise zum Mikrowellenkochgeschirr 27
5.4 Tur Öffnen/Schlieben 27
6 Mikrowellen-Betrieb 28
7 Auftauen 28
8 Reinigung und Pflege 29
8.1 Sicherheitshinweise 29
8.2 Reinigung 29
9 Störungsbehebung 30
9.1 Sicherheitshinweise 30
9.2 Störungsursachen und -behebung 31
9.3 Entsorgung des Altgerätes 31
10 Garantie32
11 Technische Daten 32
12 Operating Manual 34
12.1 General 34
12.2 Information on this manual 34
12.3 Warning notices 34
12.4 Limitation of liability 35
12.5 Copyright protection 35
13 Safety 35
13.1 Intended use 35
13.2 General Safety information 36
13.3 Sources of danger 38
13.3.1 Danger due to microwaves 38
13.3.2 Danger of burns 39
13.3.3 Danger of fire 40
13.3.4 Danger of explosion 41
13.3.5 Dangers due to electrical power 41
13.4 Commissioning 42
13.5 Safety information 42
13.6 Delivery scope and transport inspection 42
13.7 Unpacking 42
13.8 Disposal of the packaging 43
13.9 Setup 43
13.9.1 Setup location requirements: 43
13.9.2 Avoiding radio interference 43
13.10 Assembling the accessories 44
13.10.1 Glass turntable 44
13.11 Electrical connection 44
14 Design and Function 44
14.1 Complete overview 45
14.2 Operating elements and displays 46
14.3 Safety equipment 46
14.3.1 Warning notices on device 46
14.3.2 Door latch 47
14.4 Rating plate 47
15 Operation and Handing 47
15.1 Principles of microwave cooking 47
15.2 Operating modes: 48
15.3 Information on microwave cookware 48
15.4 Opening/closing door 49
16 "Microwave" mode 49
17 Defrost 49
18 Cleaning and Maintenance 50
18.1 Safety information 50
18.2 Cleaning 50
19 Troubleshooting 51
19.1 Safety notices 51
19.2 Causes and rectification of faults 51
20 Disposal of the Old Device 52
21 Guarantee 53
22 Technical Data. 53
23 Mode d'emploi 55
23.1 Généralités 55
23.2 Informations relatives à ce manuel 55
23.3 Avertissements de danger 55
23.4 Limitde responsabilités 56
23.5 Protection intellectuelle 56
24 Sécurité 57
24.1 Utilisation conforme 57
24.2 Consignes generales de sécurité 57

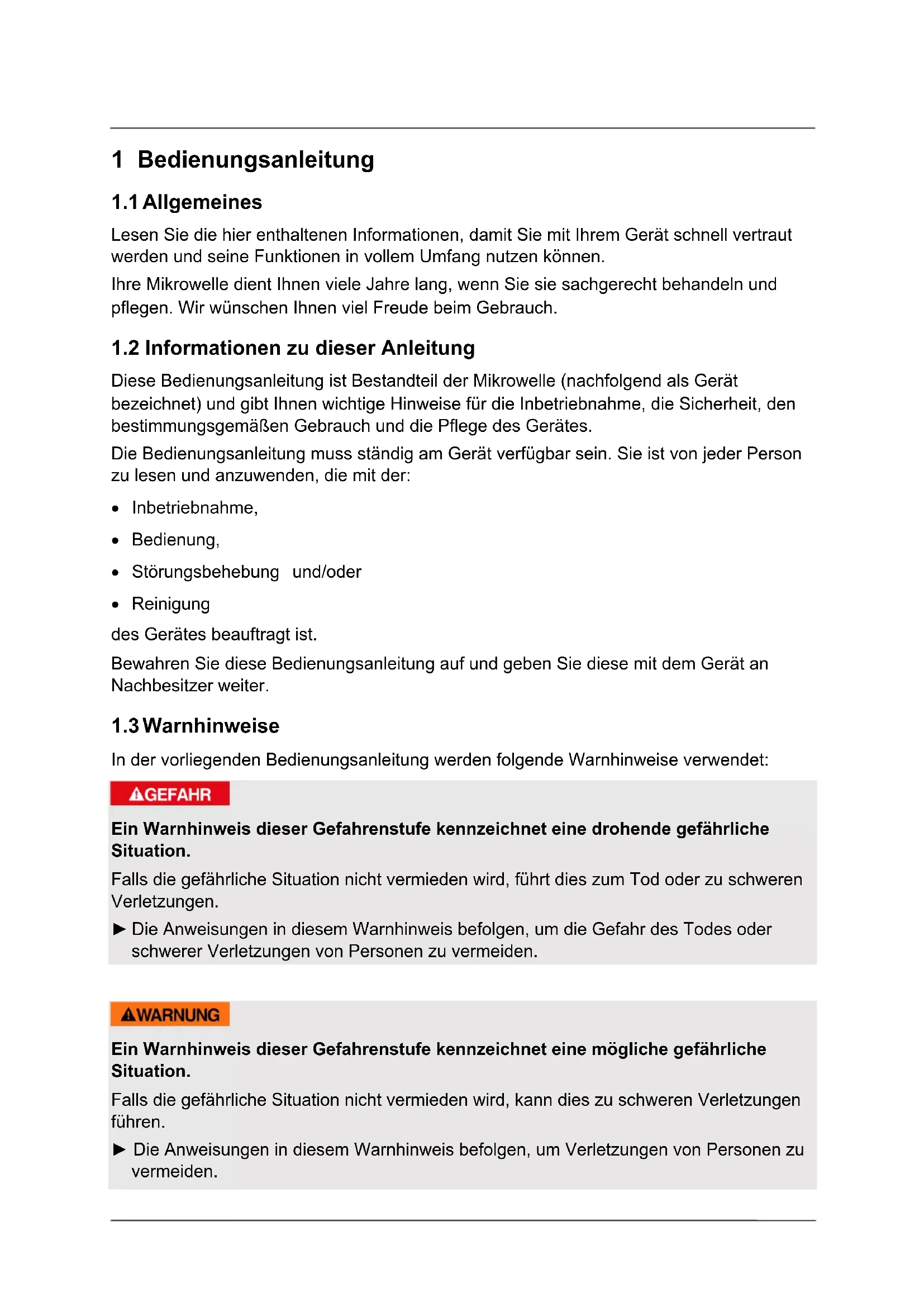

1 Bedienungsanleitung
1.1 Allgemeines
Lesen Sie die hier enthaltenen Informationen, damit Sie mit ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.
Ohre Mikrowelle dient Ihnen viele Jahre lang, wenn Sie sie sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.
1.2 Informationen zu dieser Anleitung
These Bedienungsanleitung ist Bestandteil der Mikrowelle (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.
Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der:
Inbetriebnahme,
Bedienung,
- Störungsbehebung und/oder
- Reinigung
des Gerätes beauftragt ist.
Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.
1.3 Warnhinweise
In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:
AGEFAHR
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.
Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.
WARNING
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.
Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.
AVORSICHT
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigen Verletzungen führen.
Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.
HINWEIS
Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.
1.4 Haftungsbeschränkung
Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen.
Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.
Der Hersteller übernimmt keine Haftung für Schäden aufgrund:
- Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäßer Verwendung
- Unsachgemäßer Reparaturen
- Technischer Veränderungen, Modifikationen des Gerätes
- Verwendung nicht zugelassener Ersatzteile
Modifikationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt.
Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.
1.5 Urheberschutz
These Dokumentation ist urheberrechtlich geschützt.
Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfaltigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, besteht sich die CASO GmbH vor.
Inhaltliche und technische Änderungen vorbehalten.
2 Sicherheit
In thisem Kapitel erhalten Sie wichtige Sicherheitschinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschreibenben Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann jeder zu Personen- und Sachschäden führen.
2.1 Bestimmungsgemäß Verwendung
Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum
-
Auftauen
-
Erhitzen
Garen
von Lebensmitteln und Getränen bestimmt. Dieses Gerät ist dazu bestimmt, im Haushalt und in ähnlichen Anwendungen verwendet zu werden wie beispelseweise:
- in Kuchen für Mitarbeiter in Läden, Büros, und anderen gewerblichen Bereichen;
- in landwirtschaftlichen Anwesen;
- von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
- in Fruhstückspensionen.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
WARNING
Gefahr durch nicht bestimmungsgemäß Verwendung!
Von dem Gerät konnen bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.
Das Gerätausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Betreiber.
2.2 Allgemeine Sicherheitshinweise
HINWEIS
Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:
Vor dem Einsatz des Gerätes sind diese Gebrauchsanweisungen sorgfältig zulesen.
▶ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Benutzen Sie nur Kuchengeräte und Gegenstände, die für den Einsatz in Mikrowellengeräten geeignet sind.
HINWEIS
- Speisenthermometer sind nicht für den Mikrowellenbetrieb geeignet.
Das Gerät ist nicht für den Betrieb über eine externe Zeitschaltuhr oder Fernsteuerung vorgesehen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauch des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und werden beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielern.
Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.
Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Das Gerät ist nicht zum Trocknen, Erwärmen oder Erhitzen von lebenden Tieren vorgesehen.
Das Gerätarf nicht mit einem Dampfreiniger gereinigt werden.
▶ Eine Reparatur des Gerätesarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonstbesteht bei nachfolgenden Schaden kein Garantieanspruch mehr. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren fur den Benutzer entstehen.
Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
HINWEIS
Das Gerät ist nur zu dem in dieser Bedienungsanleitung beschrieben Zweck einzusetzen. Atzende Chemikalien oder Dämpfe dürfen nicht eingesetzt werden. Dieses Gerät ist besonders zum Erhitzen, Kochen und Trocknen von Speisen entwickelt worden, und nicht für industrielle Zwecke oder den Einsatz im Labor.
Das Gerätarf nicht in Betriebgenommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß Funktioniert oder fallen gelassen oder beschädigt worden ist. Falls das Stromkabel oder der Stecker beschädigt worden sind, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
Bei dieser Gerät handelt es sich um ein ISM-Gerät der Gruppe 2 Klasse B. Zu diesen Geräten zahlen alle industriell, wissenschaftlich oder medizinisch genutzten Geräte, bei den absichtlich Hochfrequenzenergie als elektromagnetische Strahlung für die Behandlung von Materialien erzeugt oder benutzt wird, sowie Geräte mit einer funken-erodierenden Wirkung. Geräte der Klasse B sind für den Einsatz im Haushalt und mit einem Anschluss an eine Haushaltsstromversorgung sowie Niederspannungseinrichtungen in Gebäuden vorgesehen.
Achtung: Das Gerätarf nicht über einer Kochfläche oder einer anderen Hitzequelle aufgestellt werden, da dadurch das Gerät beschädigt werden kann und die Gewährleistungs erlischt.
Das Mikrowellengerätarf nur freistehend in Betrieb genommen werden.
Das Mikrowellengeratarf nicht in einem Schrank in Betrieb genommen werden.
Das Gerät ist mit der Rückseite gegen eine Wand aufzustellen.
HINWEIS
Das Mikrowellengerät ist nur für den Hausgebrauch und nicht für den gewerblichen Einsatz vorgesehen.
Niemals die Abstandshalter auf der Rückseite oder an den Seiten des Gerätes entfernen, da diese den nötigen Mindestabstand für die Luftzirkulation gewährleisten.
- Bitte den Drehteller vor einem Transport sichern, um Schäden zu vermeiden.
Das Mikrowellengerät ist nur zum Kochen, Auftauen und Dämpfen von Nahrungsmitteln geeignet.
2.3 Gefahrenquellen
2.3.1 Gefahr durch Mikrowellen
WARNING
Die Einwirkung von Mikrowellen auf den menschlichen Körper kann zu Verletzungen führen.
Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht den Mikrowellen auszusetzen:
Niemals das Gerät mit geöffneter Tur betreiben. Durch einen fehlerhaften oder manipulierten Sicherheitsschalter besteht die Gefahr sich direkt den Mikrowellen auszusetzen.
- Wenn die Tur oder die Turdichtung beschädigt sind, damit das Gerät nicht betrieben werden, bis es von autorisiertem Fachpersonal repariert wurde.
WARNUNG: Wartungs- und Reparaturarbeiten, bei denen die Schutzabdeckung vor der Mikrowellenstrahlung entfernt wird, sind gefährlich für jeder und sollenn nur durch eine Fachkraft vorgenommen werden. Dies gilt auch für den Austausch der Beleuchtung und des Stromversorgungskabels. Das Gerät ist hierzu an das Servicecenter einzuschicken.
2.3.2 Verbrennungsgefahr
WARNING
Das in thisem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr sowie die Oberfläche des Gerätes können sehr heißt werden.
Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:
Beim Erhitzen von Geträngen in der Mikrowelle konnen diese plötzlich zum Sieden kommt (Siedeverzug),ecause sind die Behältnisse mit Vorsicht zu handhaben.
- Bitte keine Speisen im Ofen frittieren. Heißes Öl kann Geräteile und Utensilien beschädigen und Verbrennungen verursachen.
Insbesondere der Inhalt von Babyflaschen und Gläsern mit Kindernahrung muss umgerührt oder geschüttelt werden, und die Temperatur muss vor dem Verbrauch überprüft werden, um Verbrennungen zu vermeiden.
Benutzen Sie beim Entnehmen der Speisen Topflappen oder Schutzhandschuhe.
Kochgeräte können sich durch die Hitzeübertragung von den Nahrungsmitteln erhitzen. Als Schutz wird die Benutzung von Topflappen empfohlen.
Die äußeren Oberflächen können sich bei Betrieb stark erhitzen. Die Tur und die äußeren Oberflächen können sich während des Betriebs stark erhitzen. Wenn das Gerät in Betrieb ist, können die berührbaren Oberflächen eine hohe Temperatur erreichen.
Achtung! Beim Öffnen von Deckeln oder Abdeckfolien kann heißer Dampf austreten.
2.3.3 Brandgefahr
WARNING
Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr durch Entzündung des Inhaltes. Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:
Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Sie Lebensmittel in Behältern aus Kunststoff, Papier oder anderen brennbaren Werkstoffen erhitzen oder garen.
Verwenden Sie das Gerät niemals zum Aufbewahren oder Trocknen von entflammbaren Materialien.
Erhitzen Sie keinen Alkohol im unverdünnten Zustand.
Das Gerätarf nicht in leerem Zustand betrieben werden.
Das Mikrowellen Gerät ist ausschließlich für das Erhitzen von Speisen und Geträngen bestimmt. Das Trocknen von Speisen oder Kleidung und das Erhitzen von Wärmekissen, Hausschuhen, Schwämmen, feuchten Tüchern oder ähnlichem birgt das Risiko von Verletzungen, Entzündungen oder Feuer.
Einweg-Behälter aus Kunststoff müssen die unter "Hinweise zum Mikrowellenkochgeschirr" aufgeführten Eigenschaften aufweisen.
Zur Reduzierung der Brandgefahr im Ofeninnenraum:
a) Beim Erhitzen von Speisen in Plastik- oder Papierbehältnissen muss das Gerät wegen der bestehenden Entzündungsgefahr beaufsichtigt werden.
b) Drahtverschlussse von Papier- oder Plastikbeuteln sind vor dem Erhitzen zu entfernen.
c) Wenn Rauch abgegeben wird, ist das Gerät abzuschalten oder der Stecker zuziehen und die Tur geschlossen zu halten, um eventuell auftretende Flammenzu ersticken.
WARNING
d) Nichts im Ofeninnenraum aufbewahren. Wenn das Gerät nicht benutzt wird,arf es nicht zum Aufbewahren von Papiergegenständen,Kochgerätschaften oder Nahrungsmitteln verwendet werden.
2.3.4 Explosionsgefahr
WARNING
Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck.
Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden:
Flüssigkeiten und andere Lebensmittel dürfen nicht in verschlossenen Gefäßen erhützt werden, da die Gefäße explodieren können.
Eier in der Schale und ganze hart gekochtete Eier nicht im Gerät erhitzen, da sie auch nach dem Ende der Mikrowellenbehandlung noch explodieren können.
▶ Nahrungsmittel mit dicken Schalen, z.B. Kartoffeln, ganze Kürbisse, Apfel oder Kastanien sind vor dem Garen im Gerät anzustechen.
2.3.5 Gefahr durch elektrischen Strom
GEFAHR
Lebensgefahr durch elektrischen Strom!
Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!
Beachten Sie die folgenden Sicherheitshinweise um eine Gefährung durch elektrischen Strom zu vermeiden:
Offnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus konnen Funktionstörungen am Gerät auftreten.
▲GEFAHR
Das Gerätarf nicht in Betriebgenommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß Funktioniert oder fallen gelassen oder beschädigt worden ist. Falls das Stromkabel oder der Stecker beschädigt worden sind, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
Vorsicht: Wartungs- und Reparaturarbeiten, bei denen die Schutzabdeckung vor der Mikrowellenstrahlung entfernt wird, sind nur durch eine Fachkraft vorzunehmen. Dies gilt auch für den Austausch der Beleuchtung und des Stromversorgungskabels. Das Gerät ist hierzu an das Servicecenter einzuschicken.
3 Inbetriebnahme
In this Kapital erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.
3.1 Sicherheitshinweise
WARNING
Verpackungsmaterialien dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.
Auf Grund des hohen Gewichtes des Gerätes den Transport sowie das Auspacken und Aufstellen mit zwei Personen durchführren.
3.2 Lieferumfang und Transportinspektion
Die Mikrowelle M20 Ecostyle wird standardmäßig mit folgenden Komponenten gefeliefert:
-
Mikrowelle M20 Ecostyle - Rolling
-
Glasdrehteller
Bedienungsanleitung
HINWEIS
Prufen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schaden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.
3.3 Auspacken
Zum Auspacken des Gerätes gehen Sie wie folgt vor:
- Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.
- Entnehmen Sie das im Garraum befindliche Zubehör und Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie den roten Sicherheitsklebestreifen am Boden des Garraums.
- Entfernen Sie die blaue Schutzfolie am Gerät.
HINWEIS
Entfernen Sie die blaue Schutzfolie erst kurz bevor das Gerät am Einsatzort aufgestellt wird, um Kratzer und Verschmutzungen zu vermeiden.
- Bitte die Schutzfolie an der Innenseite der Tur (sofern vorhanden) nicht entfernen, da diese der leichteren Reinigung des Gerätes dient.
3.4 Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die
Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Geschäftspunkten ausgewählt und deshalb recyclelbar.
Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt«.
HINWEIS
- Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.
3.5 Aufstellung
3.5.1 Anforderungen an den Aufstellort
Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:
- Das Gerät muss auf einer festen, flachen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für den Ofen und das erwartungsgemäß schwerste im Ofen zubereitete Kochgut aufgestellt werden.
- Wahlen Sie den Aufstellort so, dass Kinder nicht an heiße Oberflächen des Gerätes gelangen können.
- Das Gerät ist nicht für den Einbau in einer Wand oder einem Einbauschrank vorgesehen.
- Stellen Sie das Gerät nicht in einer halten, nassen oder sehr feuchten Umgebung oder in der Höhe von brennbarem Material auf.
- Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie 20 cm Freiraum über dem Ofen, 10 cm an der Rückseite und 5 cm an beiden Seiten.
-
Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
-
Entfernen Sie die Stellfüsse des Gerätes nicht.
- Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
- Der Einbau und die Montage these Gerätes an nichtstationären Aufstellungssorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch these Gerätes sicherstellen.
3.5.2 Vermeidung von Funkstörungen
Durch das Gerät konnen Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten.
Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:
- Reinigen Sie die Tur und die Dichtungsoberflächen des Gerätes.
- Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
- Schlieben Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
- Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen eigenen Empfangsicherzustellen.
3.6 Montage des Zubehörs
3.6.1 Glasdrehteller
Den Glasdrehteller wie folgt montieren:
- Den Rolling einsetzen
- Den Glasdrehteller so einsetzen, dass die Nuten an der Unterseite des Glasdrehtellers in die Antriebswelle einrasten.
3.7 Elektrischer Anschluss
Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:
- Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelfall Fragen Sie ihre Elektro-Fachkraft.
- Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Veränderungskabel mit einem Querschnitt von 1,5mm^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgebung verboten.
- Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Ofen oder überHEYe oder scharfkantige Flachen verlegt wird.
Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird.. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
4 Aufbau und Funktion
In thisem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.
4.1 Gesamtübersicht
1) Sicherheitsverriegelung
2) Ofenfenster
3) Rolling
4) Bedienfeld
5) Ofenlufungsöffnung (Folie nicht entfernen)
6) Glasteller
HINWEIS
Betreiben Sie das Gerät nicht ohne eingesetzten Glasteller mit Rolling.
4.2 Bedienelemente und Anzeige
Power: Zur Auswahl der Mikrowellenleistungsstufe
Timer Zum Einstellen der Garzeit.
HINWEIS
- Stellen Sie den Timer immer auf 0 zurück, wenn Sie die Speise entnommen haben oder das Gerät nicht in Gebrauch ist.
4.3 Sicherheitseinrichtungen
4.3.1 Warnhinweise am Gerät
AVORSICHT
Gefahr durch heiße Oberfläche!
An der hinteren oberen Gehäuserseite befindet sich ein Warnhinweis auf Gefahr durch heiße Oberflächen. Das Gerät kann an der Oberfläche sehr heißt werden.
Die weltbe Oberfläche des Gerätes nicht berühren. Verbrennungsgefahr!
Stellen oder legen Sie keine Gegenstände auf das Gerät.
4.3.2 Turverriegelung
In der Turverriegelung des Gerätes ist ein Sicherheitsschalter eingebaut, der den Betrieb des Gerätes bei geöffneter Tur verhindert.
AVORSICHT
Gefahr durch Mikrowellen!
Ist diese Sicherheitseinrichtung defekt oder wird diese Sicherheitseinrichtung umgangen, setzen Sie sich und andere direkt der Mikrowellenstrahlung aus.
Das Gerät nicht betreiben, wenn der Sicherheitsschalter defekt ist.
These Sicherheitseinrichtung nicht außer Kraft setzen.
4.4 Typenschild
Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.
5 Bedienung und Betrieb
In thisem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.
AWARNING
Das Gerät während des Betriebes nicht unbeaufsichtigt{lassen, um bei Gefahren Schnell eingreifen zu konnen.
5.1 Grundlagen des Mikrowellengarens
- Die zur Garung/Erhitzung des Kochguts erforderliche Leistung und Zeit hängt unter anderem von der Ausgangstemperatur, der Menge, und der Art und Beschaffenheit der Speise ab. Verwenden Sie die kürzeste angegebene Garzeit und verlangern Sie den Garvorgang nach Bedarf.
- Ordnen Sie das Kochgut sorgfältig an. Platzieren Sie die dicksten Bereiche am äußerten Schüsselrand.
- Decken Sie das Kochgut während des Garens ab. Deckel beugen gegen Spritzer vor und/TRagen zum gleichmäßigen Garen/Erhitzen bei.
- Wahlend der Erhitzung sollen den Sie das Kochgut mehrfach wenden, umschichten oder umruhren, um eine gleichmäßige Temperaturverteilung zu erhalten.
- Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur (>70^) und bei einer ausreichend langen Zeit (>10min) abgetotet.
- Lebensmittel mit fester Haut oder Schale, wie Tomaten, Würstchen, Pellkartoffeln, Auberginen, mehrmals anstehen bzw. einkerben, damit entstehender Dampf entweichen kann und die Lebensmittel nicht platzen.
- Eier ohne Schale dürfen Sie mit Mikrowellen nur dann garen, wenn die Haut des Eidotters vorher mehrmals angestochen wird. Das Eidotter kann sonst nach dem Garen mit Hochdruck herausspritzen.
- Schichten Sie Gerichte wie Fleischklöse nach der Hälfte der Garzeit von oben nach unten und von der Mitte zum äußerten Rand hin um.
5.2 Betriebsarten
Das Gerät kann in verschiedene Betriebsarten betreiben werden. Die nachfolgende Auflistung veranschaulicht die möglichen Betriebsarten des Gerätes:
Betriebsart „Mikrowelle“
These Betriebsart eignet sich zum normalen Erhitzen von Kochgut.
Auftauen
These Betriebsart eignet sich zum Auftauen von gefrorenem Kochgut.
5.3 Hinweise zum Mikrowellenkochgeschirr
Das ideale Material für Mikrowellenkochgeschirr ist für Mikrowellen durchlüssig und erlaubt der Energie, den Behälter zu durchdringen und das Kochgut aufzuwärmen.
Beachten Sie die folgenden Hinweise bei der Auswahl des richtigen Kochgeschirrs:
Mikrowellen konnen Metall nicht durchdringen. Utensilien aus Metall und Kochgeschirr mit Metallverzierung sollen den shalb nicht verwendet werden.
- Verwenden Sie beim Mikrowellengaren keine Produkte aus Recycling-Papier, da sie keine Metallfragmente enthalten konnen, die in einer Funkenbildung und/oder Feuer resultieren können.
- Verwenden Sie rundes oder ovalesstatt quadratisches oder rechteckiges Kochgeschirr, da das Kochgut in Ecken zum Überhitzen neigt.
Verwenden Sie keine Aluminiumfolie bei der Nutzung der Mikrowelle.
Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:
| Kochgeschirr Mikrowelle | |
| Hitzefestes Glasgeschirr | ✓ |
| Nicht hitzefestes Glasgeschirr | x |
| Hitzefestes Keramikgeschirr | ✓ |
| Mikrowellenfeste Kunststoffbehälter | ✓ |
| Küchenpapier | ✓ |
| Metallblech | x |
| Metallgestell | x |
| Metallbehälter | x |
| Aluminiumfolie und -behälter | x |
5.4 Tur Öffnen/Schließen
Tur Offnen
Ziehen Sie mit einem sanften Ruck am Turgriff, um die Tur des Gerätes zu öffnen. Sollte das Gerät eingeschaltet sein, wird das aktuelle Garprogramm unterbrochen.
HINWEIS
Lassen Sie die Tur einen Moment geöffnet bevor Sie in den Garraum greifen, um die angestaute Hitze entweichen zu halten.
Tur Schlieben
Schlieben Sie die Tur bis die Turverriegelung hörbar einrastet. Sollte ein laufendes Garprogramm durch Öffnen der Tur unterbrochen worden sein, so wird es automatisch fortgesetzt.
6 Mikrowellen-Betrieb
- Stellen Sie die gewünschte Leistung ein, indem Sie den Drehknopf Power entsprechend drehen.
- Stellen Sie die gewünschte Zeit ein, indem Sie den Drehknopf Timer entsprechend dieren.
- Das Gerät startet den Kochvorgang automatisch, sobald Leistung und Zeit eingestellt sind.
- Ein Signalton ertont, wenn der Kochvorgang beendet ist.
HINWEIS
Stellen Sie den Drehknopf für die Zeit immer auf 0, wenn das Gerät nicht in Betrieb ist.
Betreiben Sie das Gerät nicht, wenn es leer ist. Das Gerät kann beschädigt werden.
| Leistung Anwendung | ||
| 700 Watt Hoch | Schnelles Garen und Erhitzen | |
| 600 Watt | Mittel-hoch | Schonendes Garen und Erhitzen |
| 460 Watt | Mittel | Erwärmen kleiner Mengen und empfindlicher Speisen |
| 340 Watt | Mittel-niedrig | Schwaches Fortkochen |
| 280 Watt | Auftauen | Schonendes Auftauen empfindlicher Speisen |
| 120 Watt | Niedrig Warmhalten | |
7 Auftauen
Stellen Sie den Drehknopf Power auf 280 W These Stufe eignet sich für das schonende Auftauen Ihrer Speisen.
Stellen Sie den Drehknopf Timer auf die gewünschte Zeit ein. Ruhren Sie nach ca. der Häufe der Zeit die Speise um.
8 Reinigung und Pflege
In thisem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.
8.1 Sicherheitshinweise
AVORSICHT
Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:
Das Gerät muss regelmäßigerereinigt und Kochgutrückstende müssen entfernt werden. Mangelhafte Sauberkeit des Gerätes kann zu einer Zerstörung der Oberfläche führen, die ihrerseits die Lebensdauer des Geräts nachteilig beeinflusst und zu einem gefährlichen Gerätezustand sowie Pilz- und Bakterienbefall führen kann.
Schalten Sie den Ofen vor dem Reinigen aus undziehen Sie den Stecker aus der Wandsteckdose.
Der Garraum ist nach dem Benutzen frei. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
Reinigen Sie den Garraum nach der Verwendung, sobald er abgekühlt ist. Zu langes Warten erschwert die Reinigungunnotig und macht sie im Extremfall unmoglich. Zu starke Verschmutzungen konnen unter Umständen das Gerät beschädigen.
Wenn Feuchtigkeit in das Gerät eindringt, konnen elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Luftungsschlitze in das Geräteinnere gelangt.
- Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
▶ Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.
8.2 Reinigung
Garraum und Turinnenseite
- Halten Sie den Garraum des Ofens sauber. Wischen Sie an den Wänden des Garraums haftendes verspritztes oder verschüttetes Kochgut mit einem feuchten Tuch ab. Bei starker Verschmutzung des Ofens kann ein mildes Reinigungsmittel verwendet werden.
- Wischen Sie Tur, Fenster und die Turdichtungen mit einem feuchten Tuch ab, um Spritzer und verschüttetes Kochgut zu entfernen. Rückstände an der Turdichtung können dazu führren, dass die Tur nicht mehr richtig schließt und damit Mikrowellen austreten konnen.
-
Wischen Sie Dampf, der sich an der Ofentür niedergeschlagen hat, mit einem weichen Tuch ab. Dies kann der Fall sein, wenn das Gerät in einer sehr feuchten Umgebung verwendet wird und ist normal.
-
Gerüche lässt sich aus dem Ofen entfernen, indem Sie eine Tasse Wasser mit dem Saft und der Schale einer Zitrone mischen, in eine tiefe mikrowellenfeste Schüssel geeßen und fünf Minuten im Mikrowellenbetrieb kochen. Wischen Sie den Ofen danach gründlich mit einem weichen Tuch trocken.
- Lassen Sie nach der Reinigung des Innenraums die Ofentür offen, bis das Gerät innen getrocknet ist.
Gerätefront und Bedienfeld
- Reinigen Sie die Gerätefront und das Bedienfeld mit einem weichen angefeuchteten Tuch. Achten Sie darauf, dass das Bedienfeld nicht Nass wird. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.
HINWEIS
Lassen Sie die Ofentür geöffnet, um ein versehentliches Einsatzen des Gerätes zuverhindern.
Aussengehause
Die Außenflächen des Gerätes mit einem feuchten Tuch reinigen.
Glasteller, Rolling
- Der Glasteller muss gelegentlich herausgenommen und gereinigt werden. Waschen Sie die Platte in einer warmen Seifenlösung oder im Geschirrspüler.
- Der Rolling sollte regelmäßig gereinigt werden, um einer übermäßigen Gerauschentwicklung oder einer Störung der Drehbewegung vorzubeugen. Der Rolling kann in einer milden Seitenlösung oder im Geschirrspüler gewaschen werden. Achten Sie daraufuf, den Rolling nach dem Reinigen wieder ordnungsgemäß einzulegen.
- Wischen Sie den Ofenboden mit einem milden Reinigungsmittel ab. Bei starker Verschmutzung des Ofenbodens kann ein mildes Reinigungsmittel verwendet werden.
9 Störungsbehebung
In thisem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.
9.1 Sicherheitshinweise
A VORSICHT
Reparaturen an Elektrogeräten)dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer und Schaden am Gerät entstehen.
9.2 Störungsursachen und -behebung
Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.
| Fehler Mögliche Ursache | Behebung | |
| Das gewählte Programm{lösst sich nicht starten. | Gerätür nicht geschlossen | Gerätür schließen |
| Netzstecker nicht eingesteckt | Netzstecker einstecken | |
| Sicherung nicht eingeschaltet | Sicherung einschalten | |
| Der Drehteller dreht sichruckartig. | Verschmutzungen zwischen dem Drehteller und dem Garraumboden | Verschmutzungen beseitigen |
| Verschmutzungen am Rolling | ||
| Gefäß zu groß Anderes Gefäß | verwenden | |
| Speise nach Ablauf dereingestellen Zeit nicht genügend aufgetaut,erhützt bzw. gegart. | Zeit bzw. Leistungsstufe falsch gewählt | Zeit und Leistungsstufe neueinstellenVorgang wiederholen |
| Das Gerät faktioniert,aber die Garraumbeleuchtung nicht. | Garraumbeleuchtung defekt. | Garraumbeleuchtung vomService instand setzenlassen. |
| Während desMikrowellen-Betriebsind unnormaleGeräusche zu horen. | Speise mit Aluminiumfolie abgedeckt | Aluminiumfolie entfernen |
| Das Kochgeschirr enthalt Metall und es entstehen Funken im Garraum | Geschirrhinweise beachten | |
| Die Zeit im Anzeigefeldstimmt nicht. | Stromausfall Zeit neu einstellen |
HINWEIS
- Wenn Sie mit den oben genommen Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.
9.3 Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren.
Im Restmull oder bei falscher Behandlung konnen diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmull.
HINWEIS
- Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Handler.
Sorgen Sie davon, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
10 Garantie
Für diese Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind. Unsere Garantie gilt für Deutschland, Österreich und die Niederlande. Für alle anderen Ländern kontaktieren Sie unsitte. Ihr gesetzlichen Gewährleistungsansprüche nach §437 ff. BGB bleiben hiervon unberührt. Die Inanspruchnahme ihrer gesetzlichen Mängelrechte ist für Sie unentgeltlich. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäß Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingefugig beeinflussen. Weitergehend sind Verschleibeile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen. Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen{lssst. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.
Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen.
Zur Geltendmachung eines Garantieanspruches setzen Sie sichitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung. Unsere Kontaktdaten ("Garantiegeber") finden Sie am Beginn dieser Bedienungsanleitung.
11 Technische Daten
| Gerät Mikrowelle | |
| Name M20 Ecosteyle | |
| Artikel-Nr. 3307 | |
| Anschlussdaten 230 – 240 V, 50 Hz | |
| Leistungsaufnahme | 1200 W (Mikrowelle) |
| ≤ 1 W (Standby) | |
| Mikrowellen-Nennausgangsleistung 700 W | |
| Betriebsfrequenz 2450 MHz | |
| Außenabmessungen (B/H/T) 455 x 265 x 355 mm | |
| Garraumabmessungen (B/H/T) 270 x 180 x 250 mm | |
| Ofenkapazität Ca. 20 L | |
| Nettogewicht 10,9 kg |
