| Produkttyp | Vierfach-Professional-Limiter/Kompressor |
| Marke | DBX |
| Modell | 1046 |
| Kategorie | Audioprozessor |
| Rackformat | 1U (19 Zoll) |
| Abmessungen (B x H x T) | 482,6 x 44,45 x 203 mm (ca.) |
| Gewicht | 4,5 kg (ca.) |
| Stromversorgung | Netz 100-240 V AC, 50/60 Hz, 16 W |
| Leistungsaufnahme | 16 W |
| Betriebspegel | +4 dBu oder -10 dBV (kanalweise wählbar) |
| Audi eingänge | XLR-Klinke 6,35 mm Stereo (symmetrisch oder unsymmetrisch) |
| Audi ousgänge | XLR-Stecker und Klinke 6,35 mm Stereo (symmetrisch oder unsymmetrisch) |
| Kanalzahl | 4 Kanäle (konfigurierbar als 2 Stereo- oder 4 Mono-Kanäle) |
| Hauptfunktionen | Kompression mit OverEasy®, Begrenzung PeakStopPlus™, Stereokopplung, Bypass, Ein-/Ausgangsanzeige und Gain-Reduktion |
| Schwellwertbereich (THRESHOLD) | 60 dB |
| Kompressionsverhältnis (RATIO) | 1:1 bis ∞:1 |
| Ausgangsverstärkung (OUTPUT GAIN) | -20 dB bis +20 dB |
| PeakStopPlus™-Pegel | +4 dBu bis +22 dBu (oder aus) |
| Visuelle Anzeigen | LEDs für Gain-Reduktion (0-30 dB), 8-LED-Ein-/Ausgangsanzeige, PeakStopPlus-LED, OverEasy-LED, Bypass-LED, Stereo-Couple-LED |
| Umgebungstemperatur Betrieb | Bis zu 45°C |
| Sicherung | 2 x Sicherungen (eine aktiv, eine Ersatz) gleicher Typ und Wert |
| Wartung und Reinigung | Nicht öffnen, nicht Wasser aussetzen, bei Gewitter vom Netz trennen, mit trockenem Tuch reinigen |
| Sicherheit | Erdung erforderlich, Polarität des Netzkabels beachten, nicht in der Nähe von Wasser verwenden |
| Ersatzteile und Reparierbarkeit | Sicherung von außen zugänglich, Reparatur nur durch qualifizierten Techniker |
| Allgemeine Informationen | Anleitung verfügbar in Französisch, Deutsch, Englisch, Spanisch und anderen Sprachen auf Anfrage. Herstellergarantie erlischt bei unbefugtem Öffnen. |
Häufig gestellte Fragen - 1046 DBX
Benutzerfragen zu 1046 DBX
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Prozessor kostenlos im PDF-Format! Finden Sie Ihr Handbuch 1046 - DBX und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 1046 von der Marke DBX.
BEDIENUNGSANLEITUNG 1046 DBX
Die obigen Symbole sind international üblich und dienen als Gefahrenhinweise bei Elektrogeräten. Das Blitzsymbol links oben weist auf gefährliche Spannungen im Gerät hin. Das Rufzeichen rechts oben weist auf wichtige Punkte hin, die unbedingt in der Bedienungsanleitung nachzulesen sind.
Diese Symbole bedeuten auch, daß sich im Gerät keine vom Anwender reparierbaren Teile befinden. Öffnen Sie das Gerät auf keinen Fall und versuchen Sie nicht, es selbst zu reparieren. Lassen Sie Reparaturen ausschließlich von einem qualifizierten Techniker durchführen. Wenn Sie das Gerät öffnen, erlischt automatisch die Garantie des Herstellers. Machen Sie das Gerät nicht naß. Wenn dennoch eine Flüssigkeit auf oder in das Gerät gelangt, schalten Sie es sofort aus und bringen Sie es zu einem Händler zur Überprüfung. Ziehen Sie bei Gewittern zum Schutz vor Beschädigungen des Geräts das Netzkabel ab.
NETZSTECKER
Verwenden Sie aus Sicherheitsgründen vom Netzkabel abgeschnittene mitgespritzte Netzstecker nie weiter, sondern entsorgen Sie sie entsprechend den lokalen Entsorgungsvorschriften.
Schließen Sie beschädigte Netzstecker niemals an eine Netzsteckdose an
SICHERHEITSHINWEISE
WICHTIGER HINWEIS BEI GERÄTEN MIT NETZKABEL:
ACHTUNG: DIESES GERÄT MUSS MIT EINER SCHUTZERDUNG VERSEHEN SEIN.
Die Adern des Netzkabels sind wie folgt farbcodiert:
GRÜN/GELB = Erde BLAU = Nulleiter BRAUN = Phase
Da die Farben der Adern des Netzkabels nicht unbedingt mit den Farbmarkierungen der Kontaktstifte in Ihrem Netzstecker übereinstimmen, gehen Sie bitte wie folgt vor:
- Schliessen Sie die grün/gelbe Ader an den mit dem Erdsymbol, dem Buchstaben "E", einem grünen oder grün/gelben Farbpunkt gekennzeichneten Kontaktstift an.
- Schliessen Sie die blaue Ader an den mit dem Buchstaben "N" oder einem schwarzen Farbpunkt gekennzeichneten Kontakstift an.
- Schliessen Sie die braune Ader an den mit dem Buchstaben "L" oder einem roten Farbpunkt gekennzeichneten Kontaktstift an.
Je nach Art des am Einsatzort vorhandenen Netzanschlusses wird möglicherweise ein anderes Netzkabel bzw. ein anderer Netzstecker oder beides erforderlich sein. Der Netzstecker darf nur von einem qualifizierten Techniker anhand untenstehender Tabelle getauscht werden. Dabei ist die grün/gelbe Ader direkt mit Gehäusemasse zu verbinden.
| ADER FARBE | |||
| Standard Alt. | |||
| L | PHASE BRAUN | SCHWARZ | |
| N | NULLLEITER | BLAU | WEISS |
| E | SCHUTZERDE | GRÜN/GELB | GRÜN |
WARNUNG: Bei unterbrochener Schutzerdung können bestimmte Fehler im Gerät oder in der Anlage, an die das Gerät angeschlossen ist, dazu führen, daß zwischen Gehäusemasse und Erde die volle Netzspannung anliegt. Das gleichzeitige Berühren des Gehäuses und eines Erdpunkts kann in diesem Fall zu schweren Verletzungen oder zum Tod führen.
WARNUNG
BEACHTEN SIE ZU IHRER EIGENEN SICHERHEIT BITTE FOLGENDES:
WASSER UND FEUCHTIGKEIT: Benutzen Sie das Gerät nicht in feuchter Umgebung (z.B. in der Nähe von Badewannen, Waschbocken, Spülbecken, Waschträgen, in feuchten Kellerräumen oder neben einem Schwimmbecken). Achten Sie darauf, daß keine Gegenstände oder Flüssgelkeiten in das Innere des Gerätes gelangen.
NETZGERÄT: Schllessen Sie das Gerät nur an das in der Bedlenungsanleitung bzw. am Gerät angegebene Netzgerät an.
SCHUTZERDE UND PHASENUMSCHALTER: Achten Sie darauf, den Erdanschluss des Gerätes nicht zu unterbrechen und den Phasenumschalter nicht zu deaktivieren.
SCHUTZ DES NETZKABELS: Verlegen Sie alle Netzkabel immer so, dass möglichst niemand darauf treten und die Netzkabel durch darauf oder daneben gestellte Gegenstände nicht gequetscht werden können. Dies gilt besonders in der unmittelbaren Umgebung der Netzstecker, Netzsteckdosen und des Kabelaustritts am jeweiligen Gerät.
SERVICE: Um Brände oder elektrische Schläge zu vermeiden, versuchen Sie nicht, andere Servicearbeiten als die in dieser Bedlenungsanleitung beschriebenen am Gerät durchzuführen. Wenden Sie sich für diese Arbeiten an einen qualifizierten Techniker.
GERÄTE MIT VON AUSSEN ZUGÄNGLICHEM SICHERUNGSHALTER: Ersetzen Sie durchgebrannte Sicherungen nur durch Sicherungen desselben Typs.
NETZSPANNUNGEN: Je nach Art des am Einsatzort vorhandenen Netzanschlusses kann ein anderer Netzstecker, ein anderes Netzkabel oder beides erforderlich sein. Schliessen Sie das Gerät nur an die an der Rückseite des Gerätes angegebene Netzspannung an. Um Brände oder elektrische Schläge zu vermeiden, wenden Sie sich für Reparaturen an einen qualifizierten Techniker.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Dieses Gerät entspricht den in der Konformitätserklärung angeführten Spezifikationen. Voraussetzung für den Betrieb des Gerätes ist die Erfüllung folgender Bedingungen:
• Das Gerät darf keine schädliche Störstrahlung abgeben.
• Das Gerät darf durch empfangene Störstrahlung einschließlich Störstrahlungen, die Betriebsstörungen hervorrufen können, nicht beschädigt werden.
Der Betrieb des Geräts in starken elektromagnetischen Feldern ist zu vermeiden.
• Verwenden Sie ausschließlich geschirmte Verbindungskabel.
KONFORMITÄTSERKLÄRUNG
Hersteller: dbx Professional Products
Adresse des Herstellers: 8760 S. Sandy Parkway Sandy, Utah 84070, USA
erklärt, dass das Produkt:
dbx 1046
folgende Produktnormen erfüllt:
Safety: EN 60065 (1993)
IEC 65 (1985) with
Amendments 1, 2, 3
EMC: EN 55013 (1990)
EN 55020 (1991)
Zusatzinformation:
Das Produkt erfüllt hiermit die Bestimmungen der EMV-Richtlinie 89/336/EWG (1989), in der durch die Richtlinie 93/68/EWG (1993) über die CE-Kennzeichnung abgeänderten Form.
ANSCHLUSSHINWEISE 29
TECHNISCHE DATEN....42
Einleitung
Wir danken Ihnen, dass Sie sich für den Kompressor 1046 von dbx entschieden haben. Der dbx 1046 ist ein hochwertiges multifunktionales Gerät mit der für professionelle Anwendungen erforderlichen Flexibilität und Leistungsfähigkeit. Der dbx 1046 ist mit dem neuen dbx V2™ VCA ausgestattet, der höchste Signalqualität garantiert. Bitte nehmen Sie sich etwas Zeit, die Bedienungsanleitung durchzulesen. Sie enthält wichtige Hinweise zur Einstellung Ihrer Anlage.
Kontrolle
Kontrollieren Sie bitte, ob der Karton, in dem Ihr dbx 1046 geliefert wurde, folgende Teile enthält:
- dbx 1046 (entsprechend der Typennummer auf der Verpackung)
•Netzkabel
•Bedienungsanleitung
•Registrierungskarte
•4 Stk. 19"-Einbauschrauben mit Unterlegscheiben
Falls etwas fehlt, wenden Sie sich bitte an Ihre AKG-Vertretung (s. letzte Seite).
Garantiebedingungen
Wir gewähren 1 Jahr Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler (ausgenommen externe Netzgeräte). Der Garantieanspruch erlischt bei unsachgemässer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemässer Reparatur durch nichtautorisierte Werkstätten. Zur Inanspruchnahme der angeführten Garantieleistungen ist der Nachweis des Kaufes (ordentliche Rechnung des Verkäufers) erforderlich. Transport- und Portospesen, welche aus der Einsendung des Gerätes zur Garantiereparatur erwachsen, können von dbx nicht übernommen werden, das Risiko der Zusendung trägt der Kunde. Die Garantie wird ausschliesslich für den Erstkäufer geleistet.
Anschliessen des dbx 1046 an Ihre Anlage
Schliessen Sie den dbx 1046 wie folgt an Ihre Anlage an:
- Schalten Sie immer alle Geräte aus, bevor Sie eine Kabelverbindung herstellen.
•Montieren Sie den dbx 1046 in einem 19"-Rack (nicht mitgeliefert).
Montieren Sie den dbx 1046 mit den mitgelieferten Montageschrauben in einem 19"-Rack. Sie können das Gerät oberhalb oder unterhalb von anderen Geräten montieren, die nicht zuviel Wärme abgeben. Bei eingeschalteten Geräten darf die Umgebungstemperatur 45°C nicht übersteigen. Der dbx 1046 ist zwar gegen HF- und Brummeinstreuungen abgeschirmt, stellen Sie das Gerät aber trotzdem nicht in der Nähe extrem starker HF- und elektromagnetischer Felder auf.
- Stellen Sie die gewünschten Kabelverbindungen mittels XLR-, 6,3-mm-Stereo- oder Monoklinkensteckern her.
Sie können sowohl die XLR- als auch die Klinkenbuchsen am Eingang und Ausgang entweder symmetrisch oder asymmetrisch abschliessen. Wenn Sie jeweils beide Eingangs- oder Ausgangsbuchsen gleichzeitig belegen, kann dies zu Phasenauslöschungen, Erdschluss eines Leiters oder Schäden am angeschlossenen Gerät führen.
•Schalten Sie den dbx 1046 ein.
Schliessen Sie das Netzkabel an die Netzanschlussbuchse an der Rückseite des Geräts an. Führen Sie das Netzkabel zu einer gut zugänglichen Netzsteckdose, in deren Nähe sich keine Audioleitungen befinden. Sie können den dbx 1046 mit einem externen Netzschalter (Anlagenhauptschalter) ein- und ausschalten.
Bedienelemente

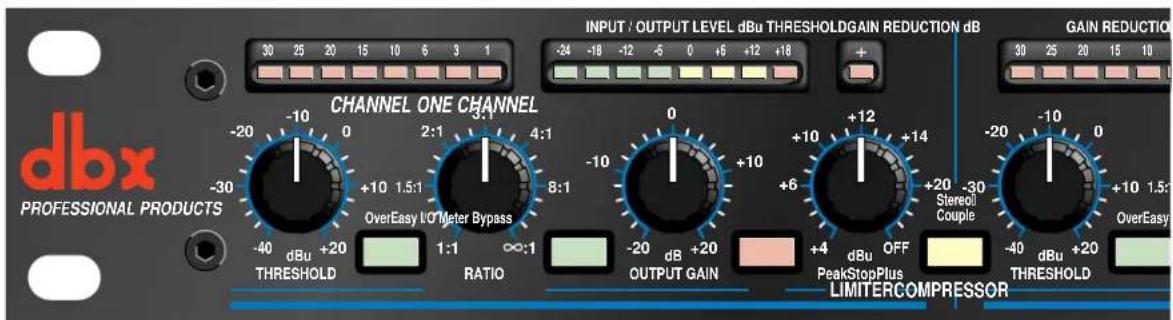

Frontplatte
Begrenzung bedingte Verstärkungsreduktion zwischen 0 dB und 30 dB an.
COMPRESSOR THRESHOLD-Regler - Stellt den Pegel ein, oberhalb dessen das Signal komprimiert wird. Der Regelbereich beträgt 60 dB.
ANSCHLUSS
OverEasy®-Taste - Die OverEasy®-Kennlinie bewirkt einen sanften Übergang vom linearen Bereich des Kompressors zur Kompression. Dieser sanfte Übergang reduziert weitgehend die Nebeneffekte der Kompression und erlaubt eine stärkere Kompression, ohne dass das Signal unnatürlich klingt. Bei eingeschalteter OverEasy®-Funktion leuchtet die Taste. Zum Umschalten auf die herkömmliche Hard Knee-Kennlinie drücken Sie die OverEasy-Taste nochmals.Siehe Abb. 1.

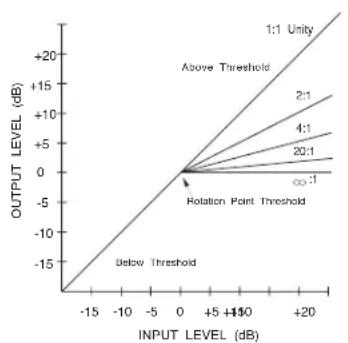

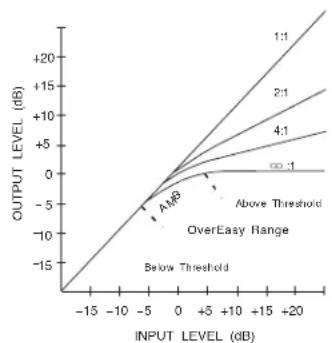

Abb. 1: Hard Knee- und OverEasy®-Kompressorkennlinien

line
| INPUT LEVEL (dB) | OUTPUT LEVEL (dB) | | ---------------- | ----------------- | | -15 | -15 | | -10 | -10 | | -5 | -5 | | 0 | 0 | | 5 | 5 | | 10 | 10 | | 15 | 15 | | 20 | 20 |
line
| INPUT LEVEL (dB) | OUTPUT LEVEL (dB) for 1:1 | OUTPUT LEVEL (dB) for 2:1 | OUTPUT LEVEL (dB) for 4:1 | OUTPUT LEVEL (dB) for ∞:1 | | ---------------- | -------------------------- | -------------------------- | -------------------------- | -------------------------- | | -15 | -15 | -15 | -15 | -15 | | -10 | -10 | -10 | -10 | -10 | | -5 | -5 | -5 | -5 | -5 | | 0 | 0 | 0 | 0 | 0 | | 5 | 5 | 5 | 5 | 5 | | 10 | 10 | 10 | 10 | 10 | | 15 | 15 | 15 | 15 | 15 | | 20 | 20 | 20 | 20 | 20 |COMPRESSOR RATIO-Regler - Stellt das Verhältnis zwischen Eingangs- und Ausgangspegel bei Signalpegeln oberhalb der mit COMPRESSION THRESHOLD eingestellten Einsatzschwelle ein. Sie können das Kompressionsverhältnis von 1:1 bis ∞:1 einstellen. Beachten Sie, dass im OverEasy®-Modus das Kompressionsverhältnis allmählich vom linearen in den Kompressionsbereich übergeht. Je weiter das Signal die Einsatzschwelle übersteigt, umso mehr nähert sich das Kompressionsverhältnis dem mit COMPRESSOR RATIO eingestellten Wert.

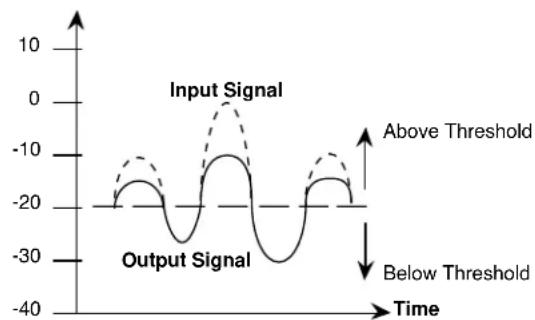

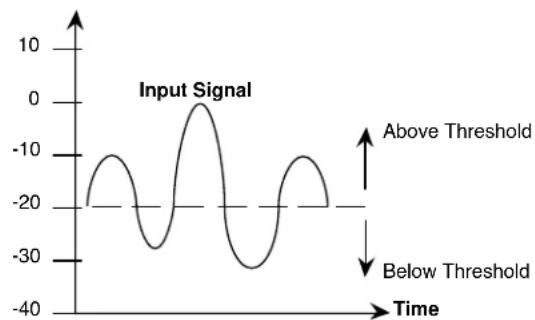

Abb. 2 zeigt die Wirkung eines Kompressionsverhältnisses von 2:1 auf ein Signal, wenn es über die Einsatzschwelle ansteigt und darunter absinkt. Unterhalb der Einsatzschwelle wird das Signal nicht beeinflusst. Oberhalb der Einsatzschwelle steigt der Signalpegel am Ausgang nur um die Hälfte des Pegelanstiegs (in dB) am Eingang. Mit anderen Worten, wenn der Eingangspegel um 2 dB ansteigt, steigt der Ausgangspegel nur um 1 dB an. Man spricht daher von einem Kompressionsverhältnis von 2:1.
Signal Level (dBu)

line
| Time | Input Signal | |------|--------------| | -20 | -20 | | -10 | -10 | | 0 | 0 | | 10 | -10 | | 20 | -20 |Signal Level (dBu)

line
| Time | Input Signal | Output Signal | |------|--------------|---------------| | 0 | 0 | -30 | | 1 | -10 | -25 | | 2 | -20 | -30 | | 3 | -10 | -25 | | 4 | 0 | -30 | | 5 | 10 | -25 | | 6 | 0 | -30 | | 7 | -10 | -25 | | 8 | -20 | -30 | | 9 | -10 | -25 | | 10 | 0 | -30 | | 11 | 10 | -25 | | 12 | 0 | -30 | | 13 | -10 | -25 | | 14 | -20 | -30 | | 15 | -10 | -25 | | 16 | 0 | -30 | | 17 | 10 | -25 | | 18 | 0 | -30 | | 19 | -10 | -25 | | 20 | -20 | -30 | | 21 | -10 | -25 | | 22 | 0 | -30 | | 23 | 10 | -25 | | 24 | 0 | -30 | | 25 | -10 | -25 | | 26 | -20 | -30 | | 27 | -10 | -25 | | 28 | 0 | -30 | | 29 | 10 | -25 | | 30 | 0 | -30 | | 31 | -10 | -25 | | 32 | -20 | -30 | | 33 | -10 | -25 | | 34 | 0 | -30 | | 35 | 10 | -25 | | 36 | 0 | -30 | | 37 | -10 | -25 | | 38 | -20 | -30 | | 39 | -10 | -25 | | 40 | 0 | -30 | | 41 | 10 | -25 | | 42 | 0 | -30 | | 43 | -10 | -25 | | 44 | -20 | -30 | | 45 | -10 | -25 | | 46 | 0 | -30 | | 47 | 10 | -25 | | 48 | 0 | -30 | | 49 | -10 | -25 | | 50 | -20 | -30 | | 51 | -10 | -25 | | 52 | 0 | -30 | | 53 | 10 | -25 | | 54 | 0 | -30 | | 55 | -10 | -25 | | 56 | -20 | -30 | | 57 | -10 | -25 | | 58 | 0 | -30 | | 59 | 10 | -25 | | 60 | 0 | -30 | | 61 | -10 | -25 | | 62 | -20 | -30 | | 63 | -10 | -25 | | 64 | 0 | -30 | | 65 | 10 | -25 | | 66 | 0 | -30 | | 67 | -10 | -25 | | 68 | -20 | -30 | | 69 | -10 | -25 | | 70 | 0 | -30 | | 71 | 10 | -25 | | 72 | 0 | -30 | | 73 | -10 | -25 | | 74 | -20 | -30 | | 75 | -10 | -25 | | 76 | 0 | -30 | | 77 | 10 | -25 | | 78 | 0 | -30 | | 79 | -10 | -25 | | 80 | -20 | -30 | | 81 | -10 | -25 | | 82 | 0 | -30 | | 83 | 10 | -25 | | 84 | 0 | -30 | | 85 | -10 | -25 | | 86 | -20 | -30 | | 87 | -10 | -25 | | 88 | 0 | -30 | | 89 | 10 | -25 | | 90 | 0 | -30 | | 91 | -10 | -25 | | 92 | -20 | -30 | | 93 | -10 | -25 | | 94 | 0 | -30 | | 95 | 10 | -25 | | 96 | 0 | -30 | | 97 | -10 | -25 | | 98 | -20 | -30 | | 99 | -10 | -25 | | 100 | 0 | -30 | | Note: The data is extracted from the code and presented in CSV format as requested. The values for 'Output Signal' and 'Above Threshold' are estimated based on the provided code snippet. There is no additional formatting rule applied in the code.Abb. 2: Kompressionswirkung bei RATIO 2:1 und THRESHOLD bei -20 dBu
INPUT/OUTPUT LEVEL-Anzeige - Wenn die OPERATING LEVEL-Taste an der Rückseite auf +4 dBu steht, zeigt diese 8-teilige LED-Zeile direkt den Eingangs- bzw. Ausgangspegel an. Steht die
OPERATING LEVEL-Taste auf -10 dBV, wird das Eingangssignal um 11,8 dB (den Unterschied zwischen +4 dBu und -10 dBV) verstärkt, um Signale von semiprofessionellen Geräten mit -10 dBV Nennpegel auf den internen Arbeitspegel des dbx 1046 von +4 dBu anzuheben. Ausgangsseitig wird das Signal um 11,8 dB auf -10 dBV Nennpegel abgesenkt. Da die Anzeige auf +4 dBu geeicht ist, wird in Stellung -10 dBV der OPERATING LEVEL-Taste ein um ca. 12 dB höherer Signalpegel angezeigt, als tatsächlich am Ein- und Ausgang anliegt.
I/O Meter-Taste - Schaltet die INPUT/OUTPUT LEVEL-Anzeige an den Eingang oder den Ausgang. Wenn Sie die Taste drücken, wird das Eingangssignal angezeigt und leuchtet die Taste auf. Wenn Sie die Taste nochmals drücken, wird das Ausgangssignal angezeigt und erlischt die Taste.
OUTPUT GAIN-Regler - Stellt die Ausgangsverstärkung des Kompressors stufenlos von -20dB bis +20dB ein. Mit diesem Regler können Sie Signalpegelverluste infolge der Kompression ausgleichen und den Ausgangs-Nennpegel des Gerätes einstellen.
Bypass-Taste - Deaktiviert die gesamte Bearbeitungsschaltung und schaltet den Eingang direkt an den Ausgang durch, ohne dass das Signal in irgendeiner Weise beeinflusst wird. Wenn sich das Gerät im Bypass-Modus befindet, leuchtet die Taste.
LIMITER PeakStopPlus™-Regler - Stellt den Pegel ein, auf den das Ausgangssignal hinuntergeregelt wird, sobald es diesen Pegel übersteigt. Der Regelbereich beträgt +4dBu bis +22dBu (= AUS). Der PeakStopPlus™ Limiter arbeitet mit einem zweistufigen Begrenzungsverfahren von dbx. Die erste Stufe heisst Instantaneous Transient Clamp™ und beschneidet das Signal mit einer sanften logarithmischen Kennlinie. Diese logarithmische Kennlinie bewirkt, dass das Signal den mit dem PeakStopPlus™-Regler eingestellten Pegel normalerweise um höchstens 2dB übersteigt, und dass keine Nebengeräusche entstehen. Die zweite Stufe ist ein spezieller Programmbegrenzer mit Intelligent Predictive Limiting™-Funktion. Die Aufgabe dieser Schaltung ist es, das Eingangssignal zu überwachen und exakt die Dämpfung vorauszuberechnen, die erforderlich ist, um den Ausgangspegel nicht über den Pegel steigen zu lassen, den Sie mit dem PeakStopPlus™-Regler eingestellt haben. Der PeakStopPlus™ Limiter ist dem OUTPUT GAIN-Regler nachgeschaltet. Wenn Sie den OUTPUT GAIN-Regler im Verhältnis zur PeakStopPlus™-Einstellung zu hoch einstellen, wird das Signal möglicherweise ständig begrenzt. Die PeakStopPlus™-Funktion wird zwar üblicherweise als Schutzfunktion eingesetzt, Sie können aber auch kreative Effekte erzielen, indem Sie das Signal bewusst stark begrenzen. Bei der Entwicklung des PeakStopPlus™ Limiters wurde grosses Augenmerk auf unhörbare Arbeitsweise gelegt. Bei richtigem Umgang damit schützt diese Funktion Ihre Geräte ohne hörbare Nebengeräusche.
LIMITER THRESHOLD-LED (+) - Leuchtet auf, wenn das Ausgangssignal den mit dem PeakStopPlus-Regler eingestellten Pegel übersteigt und der PeakStopPlus™ Limiter anspricht.

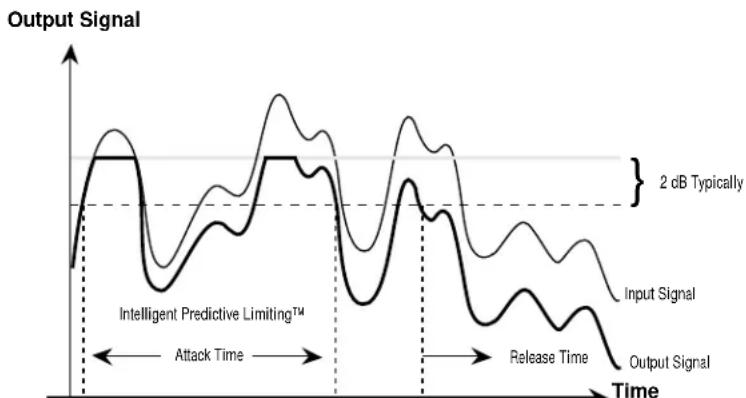

Abb. 3 ist eine graphische Darstellung der Arbeitsweise des PeakStopPlus™ Limiters. Die dünne Linie stellt das unveränderte Eingangssignal dar. Wie aus der Darstellung ersichtlich, übersteigen die Spitzen des Eingangssignals den Klemmpegel. Die dickere Linie stellt das Ausgangssignal dar. Die Schaltung lässt nicht zu, dass jene Signalspitzen, die am Eingang den Klemmpegel übersteigen, auch am Ausgang über diesem Pegel liegen. Diese trägheitslose Ausregelung ist besonders vorteilhaft bei Beschallungsanlagen zum Schutz der Lautsprecherchassis und bei digitalen Aufnahmen, wo es darauf ankommt, das Band möglichst hoch auszusteuern, ohne Übersteuerungen zu riskieren, die bekanntlich katastrophal klingen. Der Klemmschaltung nachgeschaltet ist die Intelligent Predictive Limiting™-Funktion, die mit einer typischen Zeitverzögerung von 5 ms einsetzt, sofern das Eingangssignal immer noch über der PeakStopPlus™-Einsatzschwelle liegt. Dieser Programmlimiter senkt den Signalpegel rasch auf einen unbedenklichen Wert unterhalb des Klemmpegels, typisch 2 dB darunter, ab. Der
PeakStopPlus-Regler stellt diesen unteren Pegel ein. Wenn Sie eine absolute Pegelobergrenze einstellen wollen (graue Linie in Abb. 4), müssen Sie den PeakStopPlus-Regler daher auf einen Wert 2 bis 3 dB unterhalb der gewünschten Pegelobergrenze einstellen.
Ansprech- und Rücklaufzeit der Klemmschaltung (Instantaneous Transient Clamp™) sind gleich Null, während die Ansprech- und Rücklaufzeit der Intelligent Predictive Limiting™-Funktion programmabhängig geregelt werden. Das bedeutet, dass bei grösseren Auslenkungen über die Einsatzschwelle hinaus die Ansprechzeit kürzer und bei kleineren Auslenkungen über die Einsatzschwelle hinaus länger wird. Die Rücklaufzeit wird bei grossen Auslenkungen über die Einsatzschwelle hinaus, die eine stärkere Ausregelung bewirken, länger und ist in etwa proportional zur erfolgten Verstärkungsreduktion.
Der exklusive PeakStopPlus™ von dbx sorgt damit zuverlässig für optimalen Schutz Ihrer Anlage vor plötzlichen Impulsspitzen.

line
| Time Segment | Input Signal | Output Signal | | ------------------------ | ------------ | ------------- | | Attack Time | ~0.8 | ~0.6 | | Release Time | ~0.7 | ~0.5 | | 2 dB Typically | ~0.9 | ~0.7 |Abb. 3: Schutzfunktion des PeakStopPlus™ Limiters
STEREO COUPLE-Taste - Schaltet zwischen echtem Vierkanal- und 2-fach-Stereobetrieb um. Im Stereobetrieb arbeiten Kanal 1 und 3 als gastgeber und Kanal 2 und 4 als Synchronisierte. Dies bedeutet, dass sämtliche Bedienelemente für Kanal 2 und 4 mit Ausnahme der I/O Meter- und BYPASS-Taste wirkungslos werden, da die entsprechenden Parameter mit den Reglern für Kanal 1 und 3 miteingestellt werden. Die COMPRESSOR THRESHOLD- und LIMITER THRESHOLD-LEDs für Kanal 2 und 4 werden ebenfalls deaktiviert, während jedoch die GAIN REDUCTION-LED-Zeilen dieser Kanäle genau wie die GAIN REDUCTION-Anzeigen der zugehörigen Gastgeber-Kanäle die momentane Verstärkungsreduktion anzeigen. Im Bereich der Signalbearbeitung arbeiten alle vier Kanäle gleichrangig. Der dbx 1046 arbeitet mit echter RMS-Leistungssummierung, einem besonders präzisen und musikalischen Verfahren zum Kombinieren der Ausgangssignale der Messschaltungen für Stereobetrieb. Wenn Sie auf Stereokopplung schalten, leuchtet die Taste auf.
Bedienelemente an der Rückseite

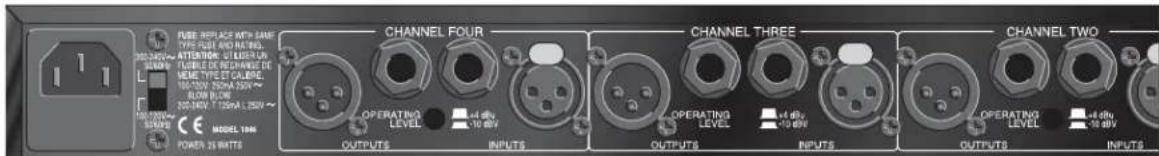

Rückseite
INPUTS - Alle Kanäle verfügen über einen elektronisch symmetrierten Eingang an je einer XLR- und 6,3-mm-Stereoklinkenbuchse. Sie können alle Eingangsbuchsen sowohl symmetrisch als auch asymmetrisch abschliessen. Achten Sie darauf, die XLR- und die Klinkenbuchse nicht gleichzeitig zu belegen!
OUTPUTS - Alle Kanäle verfügen über einen servosymmetrierten Ausgang an je einer XLR- und 6,3-mm-Stereoklinkenbuchse. Alle Ausgangsbuchsen können Sie sowohl symmetrisch als auch asymmetrisch abschliessen. Anders als die Eingangsbuchsen können Sie die XLR- und die Klinkenbuchse auch gleichzeitig belegen.
OPERATING LEVEL-Taste - Schaltet zwischen -10 dBV und +4 dBu Nennpegel um. Bei hineinge-drückter Taste arbeitet das Gerät auf +4 dBu, bei herausstehender Taste auf -10 dBV. Die Taste wirkt sowohl auf den Eingangspegel als auch den Ausgangspegel.
Anwendungen
Auffetten von Bassdrums und Komprimieren anderer Schlaginstrumente
Manche Bassdrums klingen zu lang und zu dumpf nach und haben nicht genug Biss. Einen knackigeren Sound erzielen Sie, indem Sie ein mittleres bis hohes Kompressionsverhältnis einstellen (z.B. 6:1), den THRESHOLD-Regler so einstellen, dass die GAIN REDUCTION-LEDs 15 dB Verstärkungsreduktion anzeigen, und erhöhen Sie dann, falls erforderlich, das Kompressionsverhältnis weiter. Im OverEasy®-Modus spricht der dbx 1046 etwas langsamer an als im Hard Knee-Modus und betont daher den Anschlag am Beginn des Tons und verringert das dumpfe Nachschwingen. Der dbx 1046 bewährt sich auch beim Straffen von Snares und Toms; bei Drumcomputern können Sie den Charakter sämtlicher elektronischer Drumsounds wirkungsvoll verändern.
Hervorheben eines Signals aus der Mischung
Da eine Dynamikeinengung den Mittelwert des Signalpegels leicht anhebt, können Sie eine einzelne Spur aus der Mischung hervorheben, indem Sie diese Spur leicht im Pegel anheben und komprimieren. Beginnen Sie mit einem Kompressionsverhältnis von 2:1 und einer relativ niedrigen THRESHOLD-Einstellung (-20 dB). Passen Sie die Feineinstellung beider Regler den jeweiligen Erfordernissen an. Kompressoren werden auch dazu eingesetzt, in Studios, wo man nicht zu laut sein darf (z.B. Heimstudios), Gesangsstimmen in den Vordergrund zu bringen. Montieren Sie einen Schaumstoff-
ANWENDUNGEN
Windschutz am Mikrofon (sofern es keinen eingebauten Windschutz hat). Stellen Sie RATIO auf 10:1 und THRESHOLD auf -10 dB ein. Singen Sie in einem Abstand von ca. 5 cm vom Mikrofon, aber leiser als normal. Die gewünschte Intensität können Sie durch entsprechende Phrasierung erreichen. Mit einem Equalizer (z.B. dem parametrischen Equalizer dbx 242 oder dem graphischen Equalizer dbx Serie 30) oder einem Effektgerät (z.B. einem digitalen Hallgerät dbx 290) können Sie den Sound noch interessanter gestalten.
Anmerkung: beim Komprimieren von Stereo-Programmaterial gelten grundsätzlich dieselben Überlegungen hinsichtlich der Einstellung der Kennlinie, des RATIO-Reglers und des THRESHOLD-Reglers wie bei einzelnen Kanälen. Im allgemeinen ist eine starke Kompression bei einer Stereo-Abmischung jedoch stärker hörbar als bei den einzelnen Spuren, aus denen die Abmischung besteht.
Ausgleichen von Pegelschwankungen bei Mikrofonen
Wenn der/die SängerIn vom Mikrofon weiter weg geht, ändert sich der Signalpegel. Um diese Schwankungen auszugleichen, stellen Sie RATIO auf etwa 2:1 ein. Eine zusätzliche Signalbegrenzung wirkt sich günstig auf die Textverständlichkeit aus, da Eingangssignale mit niedrigem Pegel über die Beschallungsanlage mit höherer Lautstärke wiedergegeben werden können.
Ausgleichen von Pegelschwankungen bei Instrumenten
Durch Kompression können Sie Lautstärkeunterschiede zwischen Instrumenten ausgleichen. Das Sustain bestimmter Instrumente können Sie mit dem dbx 1046 ebenfalls verlängern. Stellen Sie dazu den RATIO-Regler auf 4:1.
Lautsprecherschutz
Kompressoren werden bei Beschallungsanlagen oft dazu eingesetzt, Beschädigungen von Lautsprechern durch extreme Pegelspitzen zu verhindern (in Veranstaltungssälen, Kirchen, Clubs, bei mobilen Diskotheken für kleinere Tanzveranstaltungen oder Heimanlagen, die bis an ihre Leistungsgrenze aufgedreht werden). Stellen Sie den dbx 1046 auf Limiterbetrieb (Hard Knee-Modus, RATIO auf 10:1 oder höher) und stellen Sie den THRESHOLD-Regler für mindestens 15dB Kompression (ein paar dB unterhalb der Clipping-Grenze) ein. Bei niedrigen Signalpegeln wird die Verstärkung nicht verändert, bei hohen Pegeln jedoch reduziert, um Clipping zu verhindern und empfindliche Komponenten vor Überhitzung oder sonstigen Beschädigungen zu schützen.
Anmerkung: Sie können auch den PeakStopPlus™ Limiter als Lautsprecherschutz einsetzen.
Vermeidung von Übersteuerungen bei digitalen Aufnahmen
Manche digitalen Bandgeräte und Sampler verursachen hörbare Verzerrungen, wenn der Signalpegel den maximalen Arbeitspegel übersteigt. Der dbx 1046 verhindert wirksam eine Übersteuerung der AD-Wandler (Analog-Digital-Wandler) der digitalen Bandmaschine durch das Audio-Eingangssignal. Der dbx 1046 arbeitet ausreichend rauschfrei für sämtliche digitalen Aufnahmemedien. Damit der Pegel nur bei extremen Spitzen hinuntergeregelt wird, schalten Sie auf Hard Knee-Modus, stellen Sie RATIO auf ∞:1 und THRESHOLD auf den höchsten Pegel, bei dem noch keine digitale Übersteuerung eintritt.
Anmerkung: Sie können "heiser" klingenden digitalen Übersteuerungen auch mit dem PeakStopPlus™ Limiter vorbeugen.
Anschlusshinweise
Verbindungen und Kabel: Der dbx 1046 ist für einen Nennpegel von -10 dBV oder +4 dBu ausgelegt. Vorausgesetzt, die Kabel sind richtig beschaltet, können Sie den dbx 1046 sowohl an symmetrische als auch an asymmetrische Signalquellen und an die Ausgänge symmetrische und asymmetrische Geräte anschliessen.
Normale symmetrische Beschaltung für Eingänge und Ausgänge
Leiter
XLR 6,3-mm-Stereoklinke
Masse: Stift 1 Schaft
Inphase: Stift 2 Spitze
Rückleiter: Stift 3 Ring
Normale asymmetrische Beschaltung für Eingänge und Ausgänge
Leiter
XLR 6,3-mm-Stereoklinke 6,3-mm-Monoklinke
Masse: Stift 1 Schaft Schaft
Inphase: Stift 2 Spitze Spitze
Rückleiter (Masse): Stift 3 Ring Schaft
Wenn Sie am Eingang des dbx 1046 ein asymmetrisch beschattetes Gerät und am Ausgang ein symmetrisch beschaltetes Gerät anschliessen wollen oder umgekehrt, verbinden Sie Stift 3 mit Stift 1 (Masse), damit der Signalweg verstärkungsneutral bleibt. Tun Sie das nicht, erleidet Ihr Gerät zwar keinen Schaden, es ergeben sich jedoch unterschiedliche Pegelverhältnisse am Eingang und Ausgang und die Eichung des GAIN-Reglers stimmt nicht mehr.
ESPAÑOL

ATTENTION:
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR
Anschlüsse: XLR-Buchsen weibl. und 6,3-mm-Stereoklinkenbuchsen (Inphase = Stift 2 bzw. Spitze)
Schaltung: Elektronisch symmetriert/asymmetrisch, HF-geschützt
Anschlüsse: 6,3-mm-Stereoklinkenbuchsen, XLR-Buchsen männl. (Inphase = Stift 2 bzw. Spitze)
Schaltung: Servosymmetriert/asymmetrisch, HF-geschützt
Tipo: Balanceado/desbalanceado, con filtro RF
Schaltet zwischen OverEasy®- und Hard Knee-Kennlinie um.
Physical / Données physiques / Abmessungen und Gewicht / Dimensiones físicas
Anm.: Technische Änderungen vorbehalten.
