MODE D'EMPLOI 1046 DBX

IntroductionATTENTION POUR VOTRE PROTECTION, LISEZ CE QUI SUIT : EAU ET MOISISSURE : L’appareil ne doit pas être utilisé près d’une source d’eau (par exemple près d’une baignoire, cuvette, évier, dans unsous-sol humide, ou près d’une piscine, etc.). Faire attention à ce qu’aucunobjet ou liquide ne pénètre dans l’appareil par certaines ouvertures. ALIMENTATION : Veiller à respecter la tension secteur correspondante. MASSE ET POLARITE : Prendre soin de respecter la polarité et la mise à la masse.CORDON SECTEUR : Le cordon secteur doit être placé de manière àéviter d’être coincé par d’autres appareils et qu’on ne puisse pas marcherdessus, vérifier bien le cordon à son embase et à sa prise.DEPANNAGE : Pour éviter le risque d’incendie et de choc électrique, l’util-isateur ne doit pas tenter de dépanner l’appareil en dehors des instructionsindiquées dans le manuel d’utilisation. En cas de panne, s’adresser à untechnicien qualifié.POUR LES APPAREILS EQUIPES D’UN FUSIBLE ACCESSIBLE DE L’EXTERIEUR : Remplacer le fusible par un fusible de même type et de même valeur.

INSTRUCTIONS DE SECURITE

NOTE CONCERNANT LES APPAREILS MUNIS D’UN CORDON SECTEUR ATTENTION : L’APPAREIL DOIT ETRE RELIE A LA TERRE Les conducteurs du câble secteur sont identifiés comme suit : Vert/Jaune Terre Bleu Neutre Brun Phase Si la couleur des conducteurs du câble secteur de cet appareil ne correspond pas à la couleur des conducteurs de la prise, procéder comme suit :

• Le conducteur vert/jaune doit être relié au fil vert ou vert/jaune ou marqué avec la lettre E, ou avec le symbole Terre.

• Le conducteur bleu doit être relié au fil noir ou marqué avec la lettre N.

• Le conducteur brun doit être relié au fil rouge ou marqué avec la lettre L. CONDUCTEUR COULEUR NORMAL AUTREL PHASE BRUN NOIRN NEUTRE BLEU BLANCE TERRE JAUNE/VERT VERTATTENTION : si la mise à la terre est absente, certains problèmespeuvent apparaître dans l’appareil ou le système auquel il estconnecté en cas de tension importante entre le châssis et la terre. Desérieux risques de blessures graves et même de mort existent en casde contact simultané de la masse châssis et de la terre. COMPATIBILITE ELECTROMAGNETIQUE L’appareil est conforme aux normes indiquées sur la Déclaration deconformité.• cet appareil ne provoquera pas de parasites nuisibles• cet appareil supporte tout parasite, même un parasite qui pourraitcauser un dysfonctionnement. L’utilisation de cet appareil dans unchamp électromagnétique important doit être évitée.Les symboles montrés ci-dessus sont internationaux et concernent lesappareils électriques. Le symbole de gauche vous avertit de la présence d’unetension dangereuse, suffisante pour provoquer un choc électrique. Le symbolede droite vous avertit que les instructions de fonctionnement sont importantes.Prenez soin de lire le manuel.Ces symboles indiquent qu’aucune pièce n’est accessible à l’intérieur del’appareil. Ne pas ouvrir l’appareil. Ne pas essayer de dépanner. S’adresser à untechnicien qualifié. L’ouverture de l’appareil sans raison annulera la garantie constructeur. Ne pas mouiller l’appareil. Si un liquide est renversé dessus, éteindre immédiatement l’appareil et le porter chez le distributeur pour dépan-nage. Débrancher l’appareil en cas d’orage pour éviter des dommages. CAUTION ATTENTION: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR

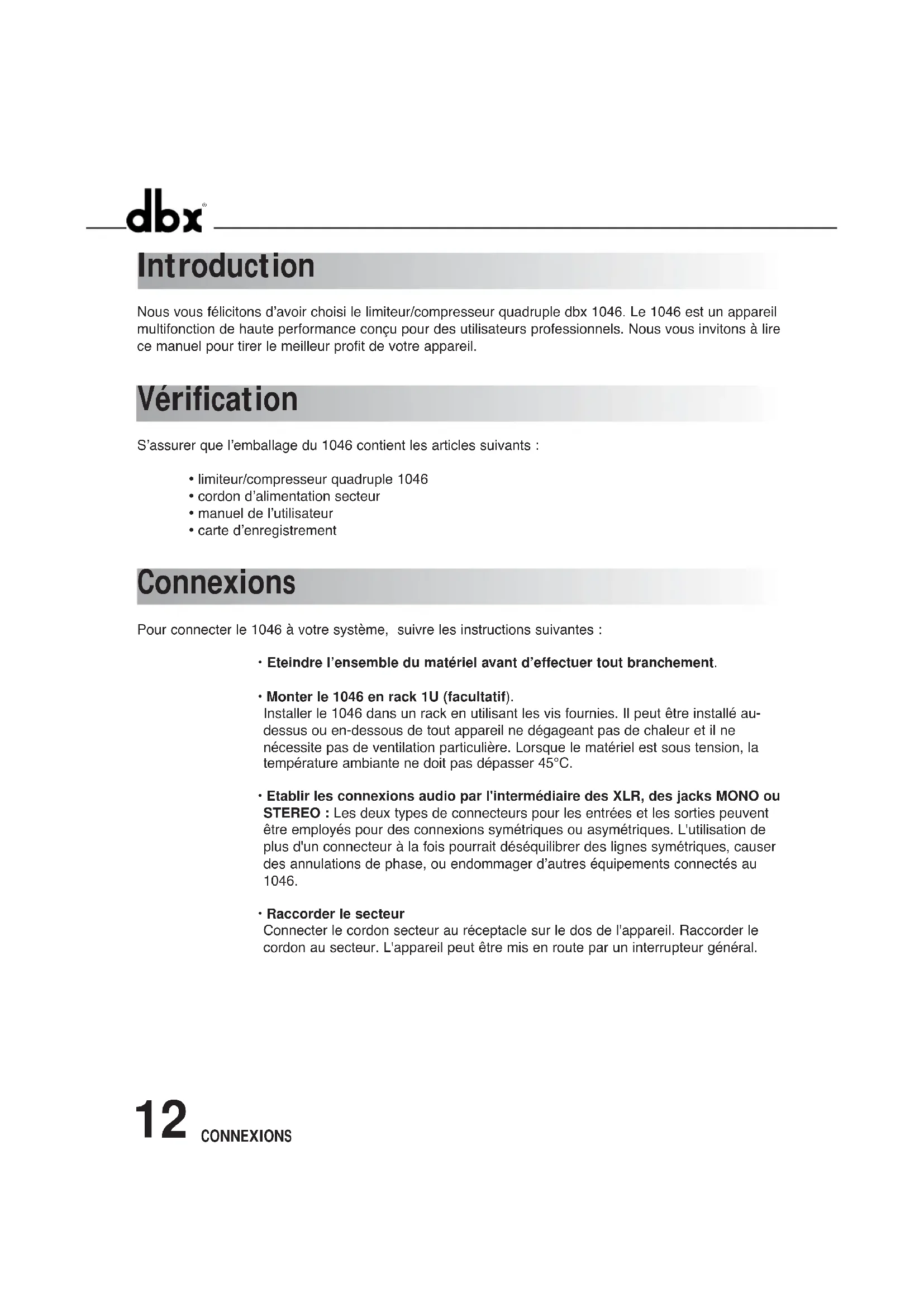

Nous vous félicitons d’avoir choisi le limiteur/compresseur quadruple dbx 1046. Le 1046 est un appareil multifonction de haute performance conçu pour des utilisateurs professionnels. Nous vous invitons à lire ce manuel pour tirer le meilleur profit de votre appareil. S’assurer que l’emballage du 1046 contient les articles suivants :

• limiteur/compresseur quadruple 1046

• cordon d’alimentation secteur

• manuel de l’utilisateur

• carte d’enregistrement Pour connecter le 1046 à votre système, suivre les instructions suivantes :

• Eteindre l’ensemble du matériel avant d’effectuer tout branchement.

• Monter le 1046 en rack 1U (facultatif). Installer le 1046 dans un rack en utilisant les vis fournies. Il peut être installé au- dessus ou en-dessous de tout appareil ne dégageant pas de chaleur et il ne nécessite pas de ventilation particulière. Lorsque le matériel est sous tension, la température ambiante ne doit pas dépasser 45°C.

• Etablir les connexions audio par l'intermédiaire des XLR, des jacks MONO ou STEREO : Les deux types de connecteurs pour les entrées et les sorties peuvent être employés pour des connexions symétriques ou asymétriques. L'utilisation de plus d'un connecteur à la fois pourrait déséquilibrer des lignes symétriques, causer des annulations de phase, ou endommager d’autres équipements connectés au

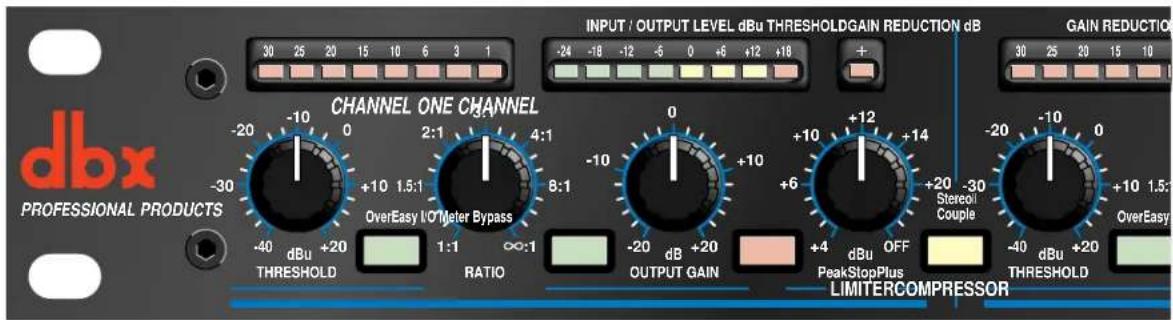

• Raccorder le secteur Connecter le cordon secteur au réceptacle sur le dos de l'appareil. Raccorder le cordon au secteur. L'appareil peut être mis en route par un interrupteur général. CONNEXIONS Introduction Vérification Connexions 12Face avant Indicateur GAIN REDUCTION : Il affiche la valeur dont le signal est atténué par le compresseur et/ou par le limiteur. Les 8 Leds visualisent une réduction de gain de 0 à 30dB. Commande de seuil de compresseur (THRESHOLD) : cette commande règle le niveau au-dessus duquel la compression se produit, et a une plage de 60 dB. Touche OVEREASY : OverEasy ® fournit une variation continue de la région linéaire à la région compressée. Cette variation continue réduit considérablement les artefacts de compression et accorde des temps plus rapides d'attaque et de plus hauts taux de compression tout en maintenant toujours les caractéristiques naturelles du signal. La touche s'illumine pour indiquer que le traitement OverEasy ® est actif. Quand le traitement conventionnel abrupt est désiré, neutraliser la fonction OverEasy®. Voir figure 1 ci-dessou. Figure 1 : Mode de compression Hard Knee et mode de compression OverEasy

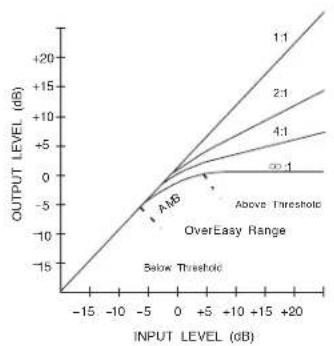

20:1 RED Above Threshold GREEN Below Threshold Rotation Point Threshold® Commande de taux de compression (RATIO) : Cette commande règle le taux de variation des niveaux de sortie pour des signaux d’entrée au-dessus du niveau réglé par la commande de SEUIL de COMPRESSION. Elle est réglable entre 1:1 et l'infini:1. Notez, quand le traitement OverEasy ® est choisi, le taux varie continûment du linéaire à la région compressée. Quand le signal excède le seuil, le taux approche le taux réglé par la commande de TAUX DE COMPRESSION. La figure 2 montre l’effet d’une compression de 2:1 sur un signal. Un réglage de 2:1 correspond à un rapport entrée/sortie tel qu’une augmentation du signal d’entrée de 2 dB (au-dessus du seuil) produira une augmentation de 1 dB du signal de sortie. En d’autres termes, le niveau de sortie reste constant lorsque le signal d’entrée passe au-dessus du seuil. Figure 2 : Effet de la Compression sur le niveau du signal, à un taux de 2:1, et un seuil à -20dBu Afficheur de niveau d'entrée-sortie : cet afficheur à 8 Led visualise directement les niveaux d'entrée et de sortie quand la TOUCHE de NIVEAU de FONCTIONNEMENT est en position +4dBu. En position - 10dBV, le signal d'entrée est accentué de 11,8 dB (la différence entre +4 dBu et -10dBV) pour convertir un signal semi-pro de niveau -10 dBV en niveau interne +4 dBu professionnel du 1046, alors que le signal de sortie est atténué de 11,8 dB pour convertir de nouveau à un niveau -10dBV. Puisque l'afficheur est calibré pour le fonctionnement +4dBu , il affiche 12 dB de plus que les niveaux réels d'entrée et de sortie quand la TOUCHE de NIVEAU de FONCTIONNEMENT est réglé à -10dBV. Touche d'affichage entrée-sortie : cette touche choisit le signal visualisé par l'AFFICHEUR de NIVEAU d'ENTREE-SORTIE. La touche s'illumine quand le signal d'entrée est envoyé à l'afficheur. Quand la touche est en position relâchée, le signal de sortie est choisi pour l'affichage, et la touche ne sera pas allumée. OUTPUT GAIN (gain de sortie) : cette commande règle le gain de sortie du compresseur. Elle peut être continûment ajustée entre -20 dB et +20 dB. Employer cette commande pour compenser la perte de niveau de signal due à la compression et pour ajuster le niveau nominal de sortie de l'appareil. Touche de BYPASS : cette touche relie l'entrée directement à la sortie, et le signal n'est pas traité de quelque façon. La touche s’allume pour indiquer que le 1046 est en mode de bypass. Commande de niveau PeakStopPlus™ : cette commande règle le niveau auquel le signal de sortie est réduit toutes les fois qu'il excède ce niveau. Elle peut être ajustée entre +4 dBu et +22 dBu (HORS CIRCUIT). Ce limiteur PeakStopPlus™ emploie un processus limiteur en deux étapes. La première étape est un écrêteur instantané de transition™ qui écrête le signal avec une fonction d’écrêteur logarithmique doux. Cette fonction logarithmique assure que le signal n'excédera pas le niveau réglé

Rpar la commande de NIVEAU PeakStopPlus™ par plus de 2 dB typiquement, et qu'elle ne présentera pas d’artefacts durs. La deuxième étape est un limiteur unique de programme comportant la limitation prédictive intelligente™. Sa fonction est de contrôler le signal d'entrée et de prévoir intelligemment la quantité de réduction de gain requise pour garder le signal de sortie au-dessous du plafond réglé par l’écrêteur instantané de transitoires. Notez que puisque le limiteur PeakStopPlus™ est un limiteur de protection il doit venir après la commande de GAIN de SORTIE. Si le GAIN de SORTIE est réglé trop haut par rapport à la commande de NIVEAU PeakStopPlus™, une limitation continue peut se produire. Bien que le PeakStopPlus™ soit typiquement utilisé en fonction protectrice, des effets créateurs peuvent être réalisés en conduisant intentionnellement le signal dans la plage de limitation forte PeakStopPlus™. Un grand soin est apporté dans la conception du limiteur PeakStopPlus ™ pour le maintenir acoustiquement transparent. Son utilisation appropriée peut protéger votre matériel tout en maintenant le signal exempt d’artefacts. Led PeakStopPlus™ (+) : Cette Led s’illumine lorsque le signal de sortie excède le niveau réglé par le potentiomètre PeakStopPlus™ Level indiquant qu’une limitation est en cours. La figure 3 illustre l’action protectrice du limiteur PeakStopPlus™. La ligne fine représente un signal d’entrée non altéré. Comme vous pouvez le constater, les crêtes du signal d’entrée excèdent le niveau d’écrêtage. La ligne plus épaisse représente le signal de sortie. Les crêtes du signal d’entrée qui excèdent le niveau d’écrêtage ne doivent pas excéder ce niveau en sortie. Cette action protectrice instantanée n’est pas valable pour la protection de haut-parleurs, pour l’enregistrement numérique où l’on souhaite enregistrer le plus «chaud» possible, tout en évitant de manquer de réserve. En suivant cette action d’écrêtage, la limitation Intelligent Predictive Limiting™ reprend, en 5 ms, tant que le signal d’entrée excède le seuil de PeakStopPlus™. Ce limiteur atténue rapidement le signal d’entrée au- dessous du niveau d’écrêtage. Le niveau PeakStopPlus étant réglé à ce niveau inférieur, si un plafond est néanmoins nécessaire, réglez le niveau à 2 ou 3dB en dessous. Les temps d’attaque et de relâchement de l’écrêteur Instantaneous Transient Clamp™ sont de zéro alors que les temps d’attaque et de relâchement du limiteur Intelligent Predictive Limiting™ sont dépendants du programme. Ainsi pour des dépassements importants au delà du seuil, le temps d’attaque augmente rapidement et pour des dépassements plus petits, le temps d’attaque diminue doucement. De la même manière, de grands dépassements au-dessus du seuil agumenteront la réduction de gain PeakStopPlus™, le temps de relâchement augmentera et sera proportionnel à la quantité de réduction de gain. Figure 3 : Action protectrice du limiteur PeakStopPlus™

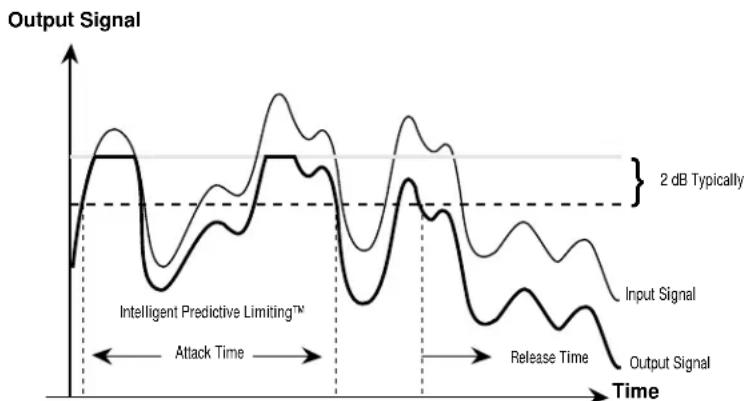

COMMANDES Time Output Signal Input SignalOutput SignalIntelligent Predictive Limiting™Release TimeAttack Time 2 dB Typically® Touche STEREO COUPLE : Cette touche permet de choisir entre les modes de fonctionnement deux fois stéréo ou quatre fois mono. Enfoncer la touche STEREO COUPLE pour fonctionner en mode stéréo, à savoir que les canaux 1 et 3 deviennent les circuits hôtes imposant leurs réglages aux canaux 2 et 4. Les canaux 2 et 4 deviennent alors « esclaves » et toutes leurs touc hes, commandes et Leds sont désactivées (à l’exception de la touche BYPASS et de l’indicateur entrée/sortie). De même, les afficheurs de seuil de compression, limitation PeakStopPlus des canaux 2 et 4 seront désactivés, l’afficheur de réduction de gain de ces canaux « esclaves » visualisera l’atténuation en cours comme ceux des canaux « hôtes ». Il est important de noter que le circuit de détection fonctionne à partir du niveau efficace réel du signal combiné et qu’il n’est donc pas perturbé par les déphasages (et autre écarts) entre les deux canaux. Ceci permet une compression stéréo sans perte de stabilité. La touche STEREO COUPLE s’allume pour indiquer que le 1046 est en mode de couplage stéréo. Panneau arrière Réceptacle secteur : employer le cordon fourni pour connecter l'appareil au secteur. Le réceptacle inclut un tiroir à coulisse intégral qui contient deux fusibles: le fusible actif et un fusible disponible. Remplacer le fusible seulement par le même type et la même valeur. Entrées audio : chaque voie comporte des entrées à symétrie électronique sur XLR et jack stéréo. Les entrées peuvent être employées dans une configuration symétrique ou asymétrique. Notez qu’on ne peut pas utiliser simultanément les entrées XLR et jack. Sorties audio : chaque voie comporte des sorties servo-symétriques sur XLR et jack stéréo. Les sorties peuvent être employées dans une configuration symétrique ou asymétrique. Touche de niveau de fonctionnement : cette touche choisit entre un niveau de fonctionnement nominal de -10 dBV et de +4dBu. Quand la touche est dans en position, un niveau de fonctionnement de -10 dBV est choisi. Quand il est en position de sortie,+4 dBu est choisi.

COMMANDESRenforcement de la grosse caisse et atténuation des autres percussions Un grosse caisse distendue présente souvent un son sourd et pas assez claquant. Pour y remédier avec le 1046, commencer par appliquer un taux de compression (RATIO) moyen à élevé (6:1, par ex.), ajuster le seuil (commande THRESHOLD) de manière à ce que les indicateurs GAIN REDUCTION affichent une réduction de gain de l’ordre de 15 dB puis augmenter le taux de compression si nécessaire. En mode OverEasy, le 1046 réagit légèrement moins vite qu’en mode Hard Knee, ce qui aura pour effet de renforcer le claquement au début de la note et de réduire son caractère sourd. Le 1046 permet également de renforcer la netteté des toms et des caisses claires ou encore, utilisé avec une boîte à rythme, de modifier le caractère de tout son de percussion électronique. Faire ressortir un signal dans un son mixé Dans la mesure où la réduction de la gamme dynamique a pour effet d’accroître légèrement le niveau moyen du signal, il est possible de faire ressortir une piste donnée d’un son mixé en renforçant légèrement son niveau puis en effectuant une compression. Commencer avec un taux de compression (RATIO) de 2:1 et un niveau de seuil (THRESHOLD) relativement bas (-20 dB). Ajuster ensuite ces deux paramètres selon les besoins. Les circuits de compression peuvent également servir à mettre en avant les parties vocales d’une bande produite dans un studio de faible volume (home-studio par ex.). Utiliser un micro équipé d’un pare-vent en mousse. Régler le taux de compression (RATIO) sur 10:1 et le seuil (THRESHOLD) sur -10 dB. La bouche étant placée à environ 5 cm du micro, chanter avec moins de volume que normal mais en accentuant le phrasé. Ajouter éventuellement un égaliseur (le correcteur paramètrique 242 ou l’un des correcteurs graphiques de la série 30 de dbx, par ex.) ou un dispositif d’effets pour la voix (réverbération, delay, distorsion, par ex.) afin de renforcer le caractère de la prestation. Remarque : Lors de l’utilisation du 1046 pour la compression d’une source stéréo, les paramètres influant sur la courbe de transfert et les réglages du taux de compression (RATIO) et du seuil (THRESHOLD) sont semblables à ceux présentés plus haut dans le cadre de l’utili- sation de canaux individuels. Toutefois, on constate généralement que les effets des fortes compressions sont plus audibles sur une bande stéréo mixée qu’ils ne le seraient sur les différentes pistes individuelles qui la composent. Lissage des variations de niveau d’un micro Les variations de niveau d’un signal peuvent se produire lorsque la distance entre un chanteur et son micro varie. Pour compenser ces variations, choisir un taux de compression (RATIO) faible (2:1, par ex.). La limitation permet à des signaux de bas niveau d’être reproduits à un niveau plus élevé. Lissage des variations des signaux d’instruments musicaux La compression a pour effed de réduire les différences d’intensité sonore entre les instruments. L’utilisation du 1046 peut augmenter le ”sustain” inhérent à la basse. Appliquez au signal de sortie deL’instrument un taux de compression d’environ 4:1. Protection des haut-parleurs (auditoriums, églises, DJ mobiles et systèmes de sonorisation) Les systèmes de compression sont souvent utilisés pour empêcher que les sources sonores de niveau trop élevé ne génèrent une distorsion dans les amplificateurs de puissance ou n’endommagent les étages de préamplification de systèmes de sonorisation (qu’il s’agisse de la sonorisation d’un

APPLICATIONS Applications® auditorium, d’une église ou d’une discothèque, du matériel de D.J. mobile ou d’une chaîne stéréo chez soi). Régler le 1046 pour qu’il agisse en limiteur (mode de compression Hard Knee et commande RATIO sur 10:1 ou plus) et ajuster le seuil (THRESHOLD) de manière à obtenir une compression de 15 dB ou plus (à peine quelques dB en-dessous du niveau d’écrêtage de l’entrée). Le 1046 ne modifiera pas le gain des signaux de bas niveau. Par contre, en présence de signaux de forte amplitude, le gain sera réduit de manière à empêcher leur écrêtage et à protéger les composants sensibles du système de sonorisation contre les risques d’échauffement et autres types de dommages potentiels. Note: le limiteur PeakStopPlus™ peut également être utilitsé pour éviter les endommagements des haut-parleurs

Empêcher la surcharge numérique Les dispositifs d’enregistrement et d’échantillonnage numérique subissent une distorsion audible lorsqu’ils dépassent leurs marges de surcharge (c-à-d la plage au-dessus de leur niveau de fonction- nement nominal). Le 1046 permet de s’assurer que l’entrée audio ne saturera pas les convertisseurs analogiques-numériques du système d’enregistrement. Le 1046 est suffisamment silencieux pour être utilisé avec tout type de système numérique. Activer le mode Hard Knee, régler le taux de compression (RATIO) sur •:1 et le seuil (THRESHOLD) sur le plus haut niveau autorisé, et le son traversant le 1046 ne subira aucune modification de gain sauf en cas d’urgence (niveaux excessivement élevés). Remarque : le limiteur PeakStop peut également être utilisé pour éviter les surcharges audibles des systèmes numériques. Raccordements et câblage : Le 1046 est conçu pour un niveau nominal de +4dBu ou -10dBV. Le 1046 peut être employé avec des sources symétriques ou asymétriques et les sorties peuvent être employées avec des charges symétriques ou asymétriques, si le câblage est approprié. Connexions symétriques normales pour des entrées et des sorties Conne xion XLR Jack stéréo 6,3 mm Terre Borne 1 Corps Haut Borne 2 Extrémité Bas Borne 3 Anneau Connexions asymétriques normales pour des entrées et des sorties Conne xion XLR Jack stéreo Jack mono Terre Borne 1 Corps Corps Haut Borne 2 Extrémité Extrémité Bas (terre) Borne 3 Anneau Corps Relier la borne 3 à la terre pour le gain unitaire d’entrée/sortie du 1046 en utilisant les connexions asymétriques d'entrée aux connexions symétriques de sortie ou les connexions symétriques d'entrée aux connexions asymétriques de sortie. Faire autrement n’endommagera pas l'appareil mais aura comme conséquence une entrée inadaptée aux niveaux de sortie, et la commande de niveau ne sera pas correctement calibrée.
