BEDIENUNGSANLEITUNG WT 537 TECHNOLINE

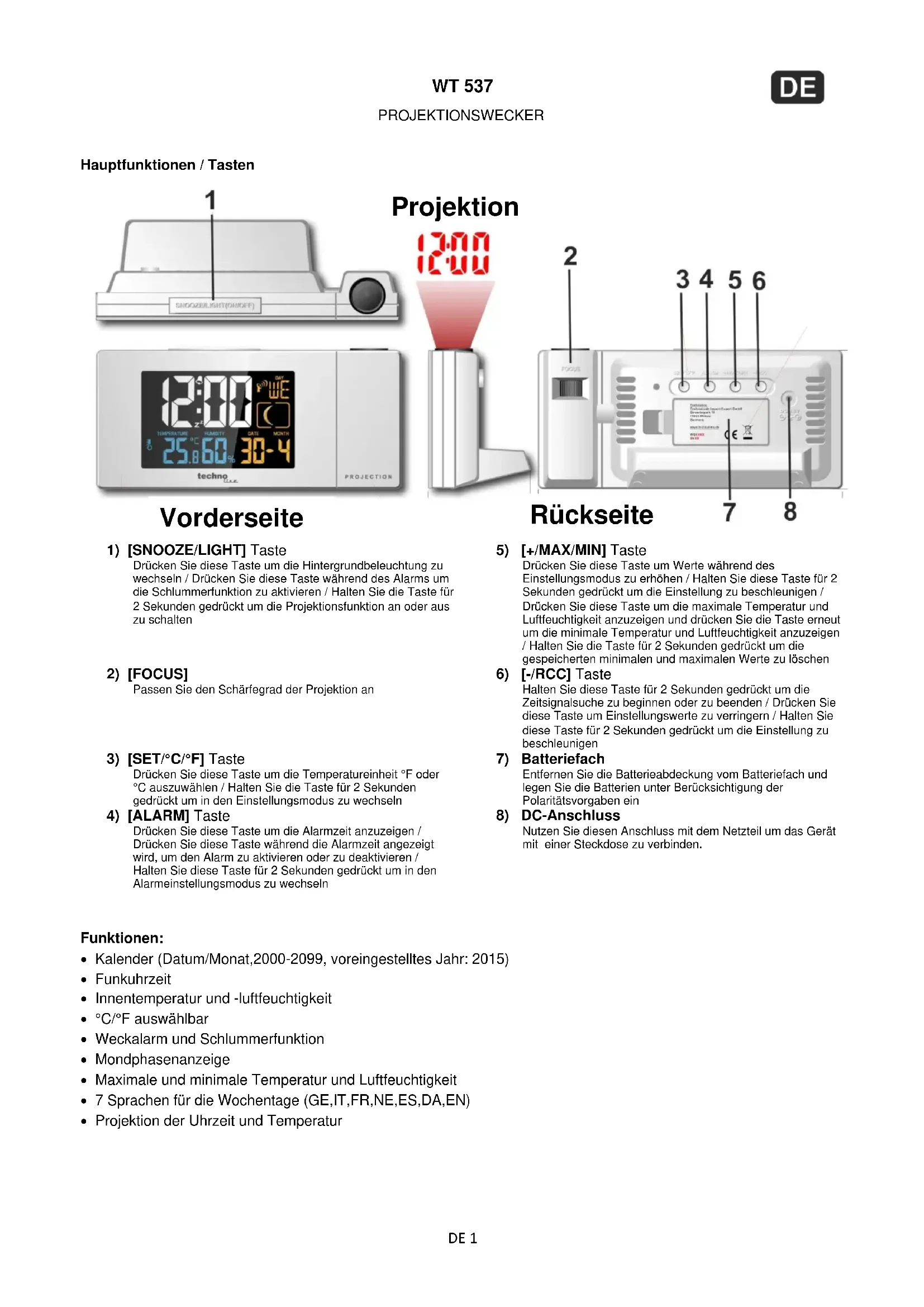

DE 1 WT 537 PROJEKTIONSWECKER Hauptfunktionen / Tasten

1) [SNOOZE/LIGHT] Taste

Drücken Sie diese Taste um die Hintergrundbeleuchtung zu wechseln / Drücken Sie diese Taste während des Alarms um die Schlummerfunktion zu aktivieren / Halten Sie die Taste für 2 Sekunden gedrückt um die Projektionsfunktion an oder aus zu schalten

5) [+/MAX/MIN] Taste

Drücken Sie diese Taste um Werte während des Einstellungsmodus zu erhöhen / Halten Sie diese Taste für 2 Sekunden gedrückt um die Einstellung zu beschleunigen / Drücken Sie diese Taste um die maximale Temperatur und Luftfeuchtigkeit anzuzeigen und drücken Sie die Taste erneut um die minimale Temperatur und Luftfeuchtigkeit anzuzeigen / Halten Sie die Taste für 2 Sekunden gedrückt um die gespeicherten minimalen und maximalen Werte zu löschen

Passen Sie den Schärfegrad der Projektion an

Halten Sie diese Taste für 2 Sekunden gedrückt um die Zeitsignalsuche zu beginnen oder zu beenden / Drücken Sie diese Taste um Einstellungswerte zu verringern / Halten Sie diese Taste für 2 Sekunden gedrückt um die Einstellung zu beschleunigen

3) [SET/°C/°F] Taste

Drücken Sie diese Taste um die Temperatureinheit °F oder °C auszuwählen / Halten Sie die Taste für 2 Sekunden gedrückt um in den Einstellungsmodus zu wechseln

Entfernen Sie die Batterieabdeckung vom Batteriefach und legen Sie die Batterien unter Berücksichtigung der Polaritätsvorgaben ein

Drücken Sie diese Taste um die Alarmzeit anzuzeigen / Drücken Sie diese Taste während die Alarmzeit angezeigt wird, um den Alarm zu aktivieren oder zu deaktivieren / Halten Sie diese Taste für 2 Sekunden gedrückt um in den Alarmeinstellungsmodus zu wechseln

Nutzen Sie diesen Anschluss mit dem Netzteil um das Gerät mit einer Steckdose zu verbinden.

Funktionen: Kalender (Datum/Monat,2000-2099, voreingestelltes Jahr: 2015) Funkuhrzeit Innentemperatur und -luftfeuchtigkeit °C/°F auswählbar Weckalarm und Schlummerfunktion Mondphasenanzeige Maximale und minimale Temperatur und Luftfeuchtigkeit 7 Sprachen für die Wochentage (GE,IT,FR,NE,ES,DA,EN) Projektion der Uhrzeit und Temperatur

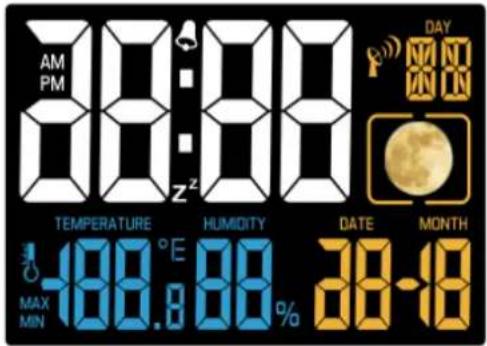

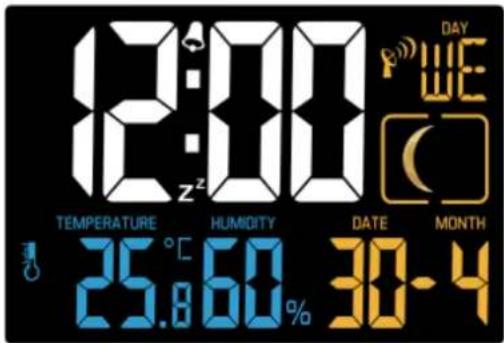

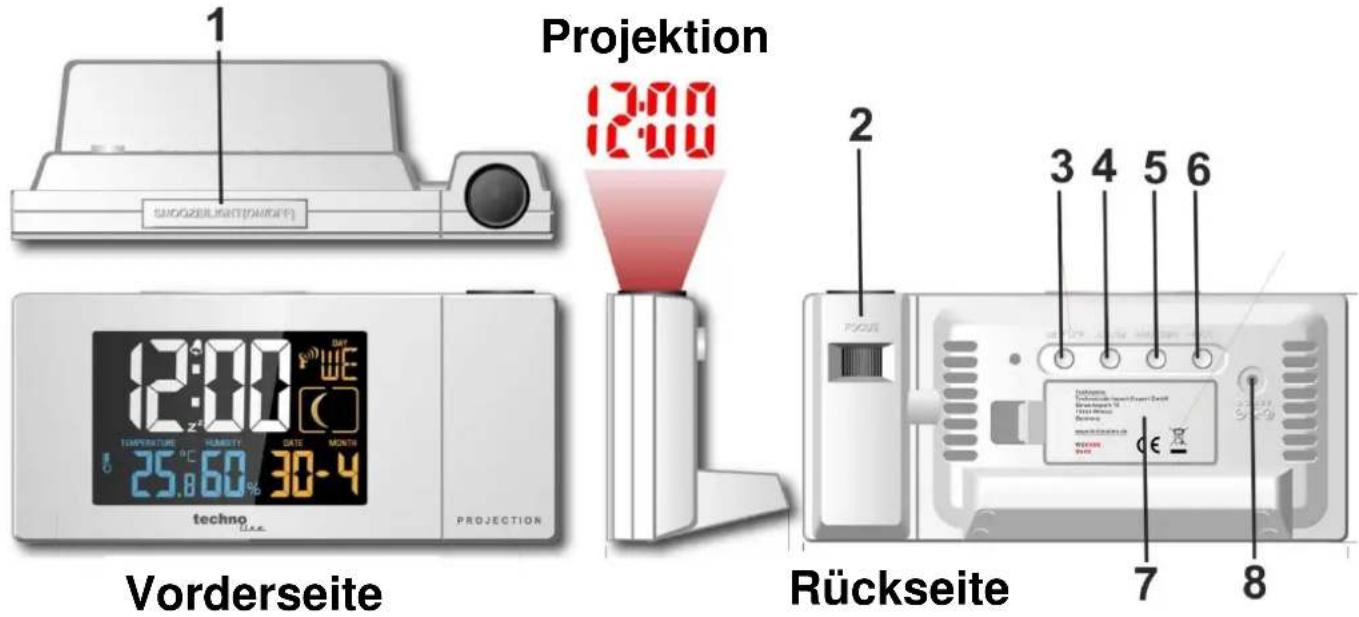

Projektion Vorderseite RückseiteDE 2 LCD-Anzeige: Vollständige Anzeige Normale Anzeige

1. Entfernen Sie die Batterieabdeckung.

2. Legen Sie 2x AAA Batterien in das Batteriefach. Stellen sie sicher, dass die Batterien entsprechend der

Polaritätsangaben auf dem Batteriefach eingelegt werden.

3. Legen Sie die Batterieabdeckung wieder auf das Batteriefach.

Hinweis: Die Hintergrundbeleuchtung ist nicht permanent eingeschaltet, wenn die Station nur mit Batterien betrieben wird. Inbetriebnahme:

1. Stecken Sie das Netzteil in den DC-Anschluss und die vollständige Anzeige wird für 2 Sekunden angezeigt.

2. 2 Sekunden nach der vollständigen Anzeige wird automatisch die Suche nach dem DCF-Funksignal begonnen.

Automatischer DCF-Funkempfang DCF Empfangssymbol mit voller Signalstärke wird auf der Anzeige dargestellt, wenn ein Funksignal für die Uhrzeit erfolgreich empfangen wird. Das DCF-Empfangssymbol wird dauerhaft angezeigt, sobald ein Funksignal empfangen wurde. Kein DCF-Empfangssymbol wird angezeigt, wenn die Station nicht in der Lage war ein Signal zu empfangen. Ein Umstellen der Station oder ein erneuter Versuch während der Nacht können den Empfang eines Signals begünstigen. Die Station versucht automatisch einen täglichen Empfang des DCF-Signals um 1:00, 2:00, 3:00, 4:00 und 5:00 Uhr durchzuführen. Wird zu jeglicher Zeit ein Signal empfangen, so wird an diesen Tag nicht wieder versucht ein weiteres Signal zu empfangen und der automatische Funkempfang beginnt am nächsten Tag erneut um 1:00 Uhr. Der Empfang ist nur für 2 Minuten aktiv, wenn kein Signal oder viele Störungen empfangen werden. Der Empfang dauert 2-3 Minuten, wenn das Signal gut empfangbar ist. Der Empfang dauert bis zu 10 Minuten, wenn das Signal nur geringfügig vorhanden ist. Einstellung von Uhrzeit / Datum: Halten Sie die SET Taste gedrückt um in den Einstellungsmodus zu gelangen und 12Hr oder 24Hr blinkt. Drücken Sie die UP (+) oder die DOWN (-) Taste um zwischen 12 oder 24 Stundenanzeige zu wählen. Drücken Sie die SET Taste und die ausgewählte Zeitzone blinkt. Drücken Sie die + oder die – Taste um die gewünschte Zeitzone einzustellen (Einstellungbereich von 0 bis +12, 0 bis -12). Für Deutschland benötigen Sie die Zeitzone 0, für das Vereinigte Königreich die Zeitzone -1. Drücken Sie die SET Taste und die Stunde blinkt. Drücken Sie die + oder die – Taste um die Stunde einzustellen. Drücken Sie die SET Taste und die Minuten blinken. Drücken Sie die + oder die – Taste um die Minuten einzustellen. Drücken Sie die SET Taste und das Jahr blinkt. Drücken Sie die + oder die – Taste um das Jahr einzustellen. Drücken Sie die SET Taste und der Monat blinkt. Drücken Sie die + oder die – Taste um den Monat einzustellen. Drücken Sie die SET Taste und das Datum blinkt. Drücken Sie die + oder die – Taste um das Datum einzustellen. Der Wochentag wird automatisch nach der Einstellung von Jahr, Monat und Datum eingestellt. Drücken Sie die SET Taste und die Sprache blinkt als GE in der Werkseinstellung. Drücken Sie die + oder die – Taste um eine Sprache zu wählen: GE, IT, FR, NE, ES, DA, EN. Drücken Sie die SET Taste um die Einstellung zu beenden und in den normalen Anzeigemodus zurückzukehren.DE 3 Hinweis: Wird innerhalb von 20 Sekunden kein Knopf gedrückt, dann werden alle bisherigen Einstellungen gespeichert und der normale Anzeigemodus wird wieder angezeigt. Up/Down Tasten – einmal drücken um den Wert um eine Einheit zu verändern, gedrückt halten um die Werte schnell zu verändern. Der Alarmton ist bis zu 2 Minuten lang mit einen ansteigenden Intervall zu hören, bis er sich automatisch ausschaltet. Die sieben Sprachen der Wochentage Deutsch (GE) SO MO DI MI DO FR SA Französisch (FR) DI LU MA ME JE VE SA Spanisch (ES) DO LU MA MI JU VI SA Italienisch (IT) DO LU MA ME GI VE SA Niederländisch (NE) ZO MA DI WO DO VR ZA Dänisch (DA) SO MA TI ON TO FR LO Englisch (EN) SU MO TU WE TH FR SA Alarmzeiteinstellung: Halten Sie die ALARM Taste gedrückt um in den Alarmzeit-Einstellungsmodus zu gelangen und die Alarmstunde blinkt. Drücken Sie die UP (+) oder die DOWN (-) Taste um die Alarmstunde einzustellen. Drücken Sie die ALARM Taste und die Alarmminuten blinken. Drücken Sie die + oder die – Taste um die Alarmminuten einzustellen. Drücken Sie die ALARM Taste um die Einstellung zu beenden und in den normalen Anzeigemodus zurückzukehren. ALARM-Symbol: Alarm aktivieren: Drücken sie die ALARM Taste um die Alarmzeit anzuzeigen. Drücken Sie die ALARM Taste um den Alarm an- /auszuschalten (ON/OFF). Schlummerfunktion: Drücken Sie die SNOOZE Taste während des Alarms und eine Schlummerzeit von 10 Minuten wird aktiviert. Das Alarmsymbol blinkt während die Schlummerfunktion aktiv ist. Drücken Sie während der Schlummerzeit eine beliebe Taste außer der SNOOZE Taste und der Alarm setzt einen Tag aus. Das Alarmsymbol wird wieder gleichmäßig angezeigt. Anzeige von MAX/MIN: Drücken Sie die MAX/MIN Taste im normalen Anzeigemodus um die minimale Temperatur und Luftfeuchtigkeit anzuzeigen. Drücken Sie die MAX/MIN Taste erneut um die maximale Temperatur und Luftfeuchtigkeit anzuzeigen. Drücken Sie die MAX/MIN Taste erneut oder drücken Sie keine Taste innerhalb von 5 Sekunden um in die normale Anzeige von Temperatur und Luftfeuchtigkeit zurückzukehren. Hinweis: Halten Sie die MAX/MIN Taste in der entsprechenden Anzeige für 2 Sekunden gedrückt um die Aufzeichnungen von MAX oder MIN zu löschen. Die MIN/MAX Werte werden täglich automatisch um Mitternacht (0:00) gelöscht.DE 4 Mondphasen 00250 Neumondphase

Anzeige Status Mondkalender

Letztes Viertel 21,22,23

Zunehmende Mondsichel 2,3

Abnehmende Mondsichel 27,28

Erstes Viertel 6,7,8

Zunehmender Mond 9,10

Abnehmender Mond 19,20

Hiermit erklärt Technotrade, dass sich das Produkt WT 537 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665005379 Technische Daten Maße: 165 x 55 x 75 mm Stronmversorgung: Netzteil HX0180500150A2E (inklusive) Back-up: 2 X AAA Micro Batterien Innentemperatur: Temperaturreichweite: 0 °C bis 50 °C (32 °F bis 122 °F) Genauigkeit: ± 1 Grad Celsius Auflösung: 0.1 Grad Celsius Bei mehr als 50°C (122°F), zeigt der LCD: HH Bei weniger als 0°C (32°F), zeigt der LCD: LL Innenluftfeuchtigkeit: Luftfeuchtigkeitsreichweite: 1% RH bis 99% Auflösung: 1% RHDE 5 Werkseinstellung: Zeit: 0:00 Datum/Tag: 1. Jan , 2015, DO Temperatur: ºC Wochentagssprache: Deutsch Allgemeine Sicherheitshinweise Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder betrieben werden. Betreiben Sie das Gerät nur in trockener, staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am Gehäuse, bzw. eine Funktionsstörung aufweist. Im Zweifelsfall das Gerät von einer Fachkraft oder unserem Service prüfen lassen. Das Gerät darf nur mit dem beiliegenden Originalnetzteil betrieben werden! Das Gerät darf nicht geöffnet werden und es dürfen keine eigenhändigen Reparaturen durchgeführt werden. Umwelteinflüsse auf Funkempfang Die Station empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein: lange Übertragungswege naheliegende Berge und Täler nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc. nahe Baustellen inmitten hoher Gebäude in Betonbauten nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände in bewegten Fahrzeugen Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen. Vorsichtsmaßnahmen Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Ersetzen Sie stets einen vollständigen Batteriesatz. Mischen Sie niemals alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.DE 6 Externe Stromversorgung Veröffentlichte Informationen Präziser Wert Einheit Modell-Nr. HX0180500150A2E Eingangsspannung 230-240

Eingangs-Wechselstromfrequenz

Ausgangsspannung AC 5

Durchschnittliche aktive Effizienz ≥ 53.5

Wirkungsgrad bei niedriger Last (10 %)

Leistungsaufnahme bei Nulllast ≤ 0.21

Die relevanten Lastbedingungen sind wie folgt: Prozentualer Anteil des Ausgangsstroms auf dem Typenschild Lastzustand 1 100 % ± 2 % Lastzustand 2 75 % ± 2 % Lastzustand 3 50 % ± 2 % Lastzustand 4 25 % ± 2 % Lastzustand 5 10 % ± 1 % Lastzustand 6 0 % (Leerlaufzustand)GB 1 WT 537
