Produkttyp	Vertikutierer mit 4-Takt-Motor
Marke	SABO
Modell	45PRO V
Motor	LONCIN G200F, 4-Takt, 196 cm³, 4,0 kW, 3300 U/min
Kraftstoff	Bleifreies Benzin (max. 10% Ethanol), Tank 3,6 L
Motoröl	SAE 30 oder 10W-30, 0,6 L
Arbeitsbreite	450 mm
Anzahl Messer	19
Gewicht	45,0 kg
Abmessungen (L × B × H)	1140 × 690 × 1000 mm
Räder vorne / hinten	200 mm / 200 mm
Garantierter Schallleistungspegel	97 dB(A)
Schalldruckpegel	80,8 dB(A) (Unsicherheit 2,5 dB)
Vibrationen am Handgriff	8,5 m/s² (Unsicherheit 0,3 m/s²)
Sicherheit	Motorstoppbügel, Notstopp, Spritzschutz
Motorwartung	Ölwechsel alle 50 h, Luftfilter alle 25 h, Zündkerzenabstand 0,7-0,8 mm
Tiefeneinstellung	Über Einstellschraube, empfohlene Tiefe 3-5 mm
Ersatzteile	Zündkerze SAE10005, Luftfilter SAE10171, Original-SABO-Messer (Austausch durch autorisierte Werkstatt)
Garantie und Konformität	CE, entspricht der Richtlinie 2000/14/EG
Bestimmungsgemäße Verwendung	Vertikutieren von Rasen, Steigungen bis 46% (empfohlen max. 26%)

Häufig gestellte Fragen - 45PRO V SABO

Wie starte ich den Vertikutierer 45PRO V?

Öffnen Sie den Kraftstoffhahn (Stellung S2), stellen Sie den Chokehebel auf Start bei kaltem Motor, ziehen Sie den Sicherheitsbügel zum Lenker, und ziehen Sie dann kräftig am Starterseil. Nach dem Warmlaufen stellen Sie den Choke zurück in Betriebsposition.

Wie stelle ich die Vertikutiertiefe ein?

Lösen Sie die Kontermutter an der Einstellschraube, stellen Sie dann die Schraube so ein, dass die Messer 3 bis 5 mm tief in den Boden eindringen, wenn der Vertikutierer abgesenkt ist. Ziehen Sie die Kontermutter wieder fest an.

Welches Öl verwenden und wie den Ölstand prüfen?

Verwenden Sie SAE 30 oder 10W-30 Öl, Füllmenge 0,6 L. Prüfen Sie den Ölstand vor jedem Gebrauch mit dem Messstab: Der Stand muss die obere Markierung erreichen. Der Motor wird ohne Öl geliefert, fügen Sie vor der ersten Inbetriebnahme Öl hinzu.

Wie stoppe ich den Motor im Notfall?

Lassen Sie einfach den Sicherheitsbügel los. Der Motor und das Schneidwerkzeug stoppen allmählich. Warten Sie den vollständigen Stillstand ab, bevor Sie eingreifen.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie geschlossenes Schuhwerk, eine Hose, Schutzbrille und Gehörschutz. Entfernen Sie Gegenstände vom Rasen vor dem Vertikutieren. Verwenden Sie das Gerät niemals ohne Schutzvorrichtungen. Schalten Sie den Motor vor jeglichen Einstell- oder Reinigungsarbeiten aus.

Wie pflege ich den Luftfilter?

Alle 25 Betriebsstunden reinigen Sie den Vorfilter mit warmem Wasser und die Papierpatrone durch Abklopfen (keine Druckluft verwenden). Ersetzen Sie die Patrone und den Vorfilter einmal jährlich oder bei Beschädigung.

Wann und wie wird das Öl gewechselt?

Erster Ölwechsel nach 5 Stunden, dann alle 50 Stunden oder mindestens einmal pro Saison. Öl bei warmem Motor ablassen: Kraftstoffhahn schließen, Zündkerzenstecker abziehen, Gerät kippen, um das Altöl in einen geeigneten Behälter fließen zu lassen.

Wie werden die Vertikutierermesser gewechselt?

Der Austausch sollte von einer autorisierten Fachwerkstatt durchgeführt werden. Verwenden Sie ausschließlich Original-SABO-Messer. Eine falsche Montage kann zu gefährlichen Wegschleudern führen.

Was tun bei starken Vibrationen?

Stellen Sie die Maschine sofort ab und lassen Sie sie von einer autorisierten Werkstatt überprüfen. Ungewöhnliche Vibrationen können auf eine lose Befestigung, beschädigte Messer oder eine Unwucht der Messerwelle hinweisen.

Wie lagere ich das Gerät im Winter?

Leeren Sie den Kraftstofftank, lassen Sie den Motor bis zum Stillstand laufen, lassen Sie das Öl ab und füllen Sie neues Öl ein. Reinigen Sie den Motor und lagern Sie das Gerät an einem trockenen Ort, frostsicher und außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG 45PRO V SABO

1 Einführung....7
2 Erklärung des auf der Maschine angebrachten Typenschildes......7
3 Erklärung der Piktogramme 7
4 Erklärung der Symbole 7
5 Bestimmungsgemässer Gebrauch....8
6 Allgemeine Sicherheitsvorschriften für den Benzin-Vertikutierer......8

Allgemeine Sicherheitshinweise....8

Vorbereitende Maßnahmen....9

Handhabung 9

Wartung und Lagerung....10

7 Beschreibung der Bauteile....11
8 Vorbereitende Arbeiten....11

Führungsholm befestigen (Abbildung E1 + X3) 11

Holmstart-Montage (Abbildung L1)....11

9 Vor der ersten Inbetriebnahme ....11

Ölstand überprüfen und Öl einfüllen (Abbildung Y1) 11

Kraftstoff einfüllen....12

10 Starten des Motors (Abbildung S2 + D + E + Q2)....12
11 Abstellen des Motors (Abbildung F + Y2)....12
12 Anhalten im Notfall....12
13 Einstellen der Vertikutiertiefe....12

Einstellung (Abbildung V2 + T2 + Z2)....12

14 Vertikutierbetrieb....12
Vertikutieren an Hanglagen....12

Ölstandkontrolle....12

Prüfung der Betriebssicherheit....12

Zeitliche Einschränkungen 13

Tipps zur Rasenpflege (Abbildung M)....13

15 Wartungsintervalle....13
16 Pflege und Wartung des Vertikutierers....13

Reinigung....13

Aufbewahrung 13

Transport und Sicherung des Gerätes (Abbildung N + A1 + N4)....13

Wartung des Messerwelle 14

Auswechseln des Antriebkeilriemens....14

Wartung der Räder....14

17 Wartung des Motors....14

Ölwechsel (Abbildung Y1 + Y2 + Y)....14

Reinigen bzw. Austausch des Luftfilters (Abbildung W) 14

Reinigen der Ablagerungskappe (Abbildung W1)....14

Kontrolle der Zündkerze (Abbildung Y)....14

Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch) .....15

18 Störungsursachen und deren Beseitigung 15
19 Technische Daten....15

Motor....15

Vertikutierer 15

Schallleistungspegel....15

Schalldruckpegel 15

Schwingungen....15

20 Original-Ersatzteile und Zubehör 16
EG Konformitätserklärung .... siehe hinten, nach der letzten Sprache75

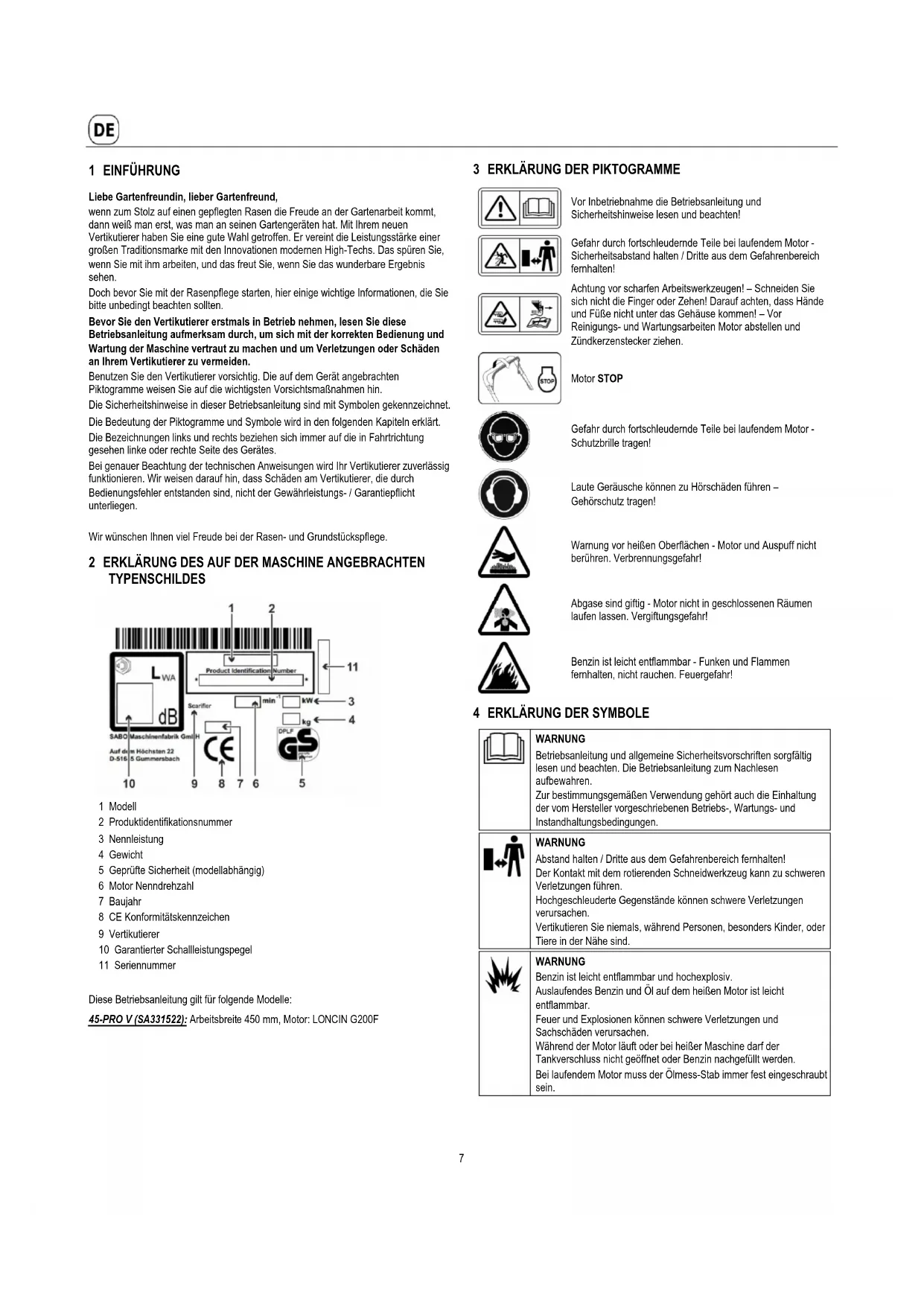

1 EINFÜHRUNG

Liebe Gartenfreundin, lieber Gartenfreund,

wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Vertikutierer haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen.

Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten.

Bevor Sie den Vertikutierer erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Vertikutierer zu vermeiden.

Benutzen Sie den Vertikutierer vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin.

Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet.

Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt.

Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes.

Bei genauer Beachtung der technischen Anweisungen wird Ihr Vertikutierer zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Vertikutierer, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen.

Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

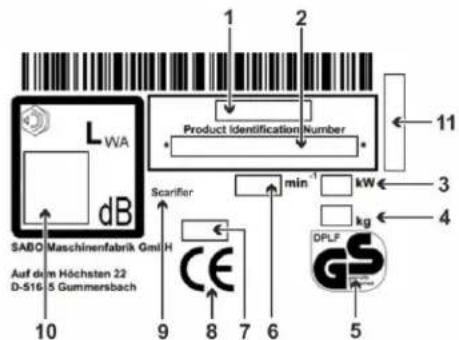

2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

LWA dB SABO Maschinenfabrik Gml Auf dem Hõchsten 22 D-516 5 Gummersbach 10 9 8 7 6 5 Product Identification Number Scarifier min⁻¹ kW kg DPLF 3 4 11

1 Modell

2 Produktidentifikationsnummer

3 Nennleistung

4 Gewicht

5 Geprüfte Sicherheit (modellabhängig)

6 Motor Nenndrehzahl

7 Baujahr

8 CE Konformitätskennzeichen

9 Vertikutierer

10 Garantierter Schallleistungspegel

11 Seriennummer

Diese Betriebsanleitung gilt für folgende Modelle:

45-PRO V (SA331522): Arbeitsbreite 450 mm, Motor: LONCIN G200F

3 ERKLÄRUNG DER PIKTOGRAMME

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!

Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten!

Achtung vor scharfen Arbeitswerkzeugen! – Schneiden Sie sich nicht die Finger oder Zehen! Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen! – Vor Reinigungs- und Wartungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.

Motor STOP

Gefahr durch fortschleudernde Teile bei laufendem Motor - Schutzbrille tragen!

Laute Geräusche können zu Hörschäden führen – Gehörschutz tragen!

Warnung vor heißen Oberflächen - Motor und Auspuff nicht berühren. Verbrennungsgefahr!

Abgase sind giftig - Motor nicht in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!

Benzin ist leicht entflammbar - Funken und Flammen fernhalten, nicht rauchen. Feuergefahr!

4 ERKLÄRUNG DER SYMBOLE

WARNUNG

Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

WARNUNG

Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Verletzungen führen.

Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.

Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

WARNUNG

Benzin ist leicht entflammbar und hochexplosiv.

Auslaufendes Benzin und Öl auf dem heißen Motor ist leicht entflammbar.

Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.

Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

Bei laufendem Motor muss der Ölmess-Stab immer fest eingeschraubt sein.

	WARNUNGBenzin ist leicht entflammbar und hochexplosiv.Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.Rauchen und offenes Feuer sind beim Tanken verboten
	WARNUNGAchtung vor scharfen Messern! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Fußverletzungen führen.Den Motor nur hinter dem Gerät stehend starten.Darauf achten, dass die Füße nicht unter das Gehäuse kommen.
	WARNUNGAchtung vor scharfen Messern! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen.Bei laufendem Motor/Messerwelle den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten.Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.
	WARNUNGHochgeschleuderte Gegenstände können schwere Verletzungen verursachen.Vor dem Vertikutieren insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen.Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen.Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen.Vor der ersten Inbetriebnahme das Schneidwerkzeug auf festen Sitz prüfen, danach vor jedem Vertikutieren die Messer auf festen Sitz, Verschleiß und Schäden untersuchen. Abgenutzte oder beschädigte Messer von einer autorisierten Fachwerkstatt austauschen lassen.Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.
	WARNUNGElektrischer Stromschlag kann zu schweren Verletzungen führen.Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen.Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich.Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.
	VORSICHTAuspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Verbrennungsgefahr!Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.Das Gerät niemals mit beschädigten oder fehlenden Auspuffschutzgitter benutzen.
	VORSICHTWenn bei Arbeiten am Gerät der Zündkerzenstecker nicht abgezogen wird, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein.Vor Wartungs- und Reparaturarbeiten Motor abstellen,Zündkerzenstecker abziehen und Zündschlüssel, wenn vorhanden, entfernen. Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag!Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen.Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
	WARNUNGDer Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.Den Motor abstellen und warten bis das Schneidwerkzeug stillsteht:- wenn das Gerät angehoben oder gekippt werden muss, z.B. zum Transport;

	– beim Fahren außerhalb des Rasens auf Wegen oder Straßen;– wenn die Maschine für kurze Zeit unbeaufsichtigt bleibt;– bevor die Vertikutiertiefe eingestellt wird;– vor dem Nachtanken. Nur bei kaltem Motor nachtanken!
	VORSICHTDer Kontakt mit den scharfen Kanten der Vertikutiermesser kann zu Verletzungen führen.Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.
	WARNUNGSchutzbrille tragen!Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.Vertikutieren Sie niemals ohne Schutzbrille.
	WARNUNGGehörschutz tragen!Laute Geräusche können zu Hörschäden führen.Vertikutieren Sie niemals ohne Gehörschutz.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät ist ausschließlich zum Vertikutieren von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt. ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.
• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
• Nicht eingesetzt werden darf der Vertikutierer insbesondere zur Unkrautbeseitigung in Steinfugen, auf Terrassen oder Gehwegen, als Motorhacke und zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügel.
• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräten. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN BENZIN-VERTIKUTIERER

Allgemeine Sicherheitshinweise

Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren.

• Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.
• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten.
• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

DE

• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar, aufbewahrt werden.
• Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!
• Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.

Vorbereitende Maßnahmen

• Während des Vertikutierens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Vertikutieren Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille.
• Laute Geräusche können zu Hörschäden führen. Gehörschutz tragen.

Überprüfen Sie vor und während des Vertikutierens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper die erfasst und weggeschleudert werden können.

Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

- Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten:

• vor dem Vertikutieren auf diesen Flächen ist immer der Bereich des Begrenzungskabels zu prüfen.
  – sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten.
  – sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung.
• die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden.
• herumliegende Kabelreste vor dem Vertikutieren entfernen.

Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

- Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Vertikutieren behindern. Vor dem Vertikutieren auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen.

WARNUNG

• Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.
• Benzin nur in einem zugelassenen Behälter und für Kinder unzugänglich aufbewahren.
• Behälter nicht im Fahrzeug, auf einer Ladefläche oder einem Anhänger mit Kunststoffauskleidung befüllen. Behälter vor dem Auffüllen mit Kraftstoff nicht in der Nähe des Fahrzeugs und stets auf dem Boden abstellen.
• Nur im Freien und bei kaltem Motor auftanken. Rauchen und offenes Feuer sind beim Tanken verboten.
• Mit Kraftstoff angetriebene Geräte, welche sich auf einer Ladefläche oder einem Anhänger befinden, nicht von der Zapfsäule aus betanken, sondern mit einem tragbaren Kraftstoffbehälter auftanken.
• Benzin ist vor dem Starten des Motors einzufüllen.
• Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der

benzinverschmutzten Fläche zu entfemen, der übergelaufene Kraftstoff am Motor abzuwischen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben.

• Aus Sicherheitsgründen sind Benzintank und Benzinkanister wieder sorgfältig zu verschließen.

• Bei Beschädigung sind Benzintank und Tankverschluss auszutauschen.

• Vor der Benutzung des Vertikutierers zur Vermeidung einer Gefährdung diesen auf festen Sitz der Verschraubungen, den korrekten Zusammenbau und den Zustand der Messerwelle prüfen. Abgenutzte oder beschädigte Messer und Befestigungsschrauben müssen ausgetauscht werden.

• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden.

Handhabung

• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.
• Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr.
• Träger von Herzschrittmachern dürfen bei laufendem Motor keine spannungsführenden Motorteile berühren.
• Achtung! Gerät nicht vor Ansaugöffnungen von Raumbelüftungsanlagen laufen lassen.
• Vertikutieren Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.
• Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag!
• Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr!
• Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.
• Vertikutieren Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo.
• Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können.
• Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.
  • Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.
• Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.
• Achten Sie immer auf einen guten, sicheren Stand an Hängen. Vertikutieren Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
• Vertikutieren Sie nicht an übermäßig steilen Hängen! Das Vertikutieren an Hanglagen birgt grundsätzlich Gefahren. Ihr Vertikutierer ist so leistungsfähig, dass er noch an Hängen mit einer Steigung von bis zu 46% (25° Neigung) vertikutieren kann. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit.
• Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen.
• Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.
• Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Gehäuse, Querholm des Führungsholm-Unterteils).
• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen.
• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.
• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen.

Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen.

Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Sicherheitsschaltbügel Motorstopp (1)

Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet. Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen des Bügels Motorstopp der Verbrennungsmotor abgestellt.

Der Verbrennungsmotor und das Schneidwerkzeug müssen zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.

Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurücksprin. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Die Funktion des Sicherheitsschaltbügels darf in keinem Fall außer Kraft gesetzt werden.

Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Wenn das nicht der Fall ist, von einer autorisierten Fachwerkstatt instand setzen lassen.

Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Gehäuse, Spritzschutz (7)

Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände.

Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigten Spritzschutz betrieben werden.

- Gehäuse

Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Schneidwerkzeug.

Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

— Abdeckungen des Riementriebs (3), Motorabdeckungen (8)

Diese Schutzeinrichtungen schützen vor Verletzungen durch bewegliche Teile.

Das Gerät darf nicht mit beschädigten bzw. ohne ordnungsgemäß befestigte Abdeckungen betrieben werden.

— Auspuffschutzgitter (11)

Der Motor/Auspuff wird sehr heiß. Das Schutzgitter schützt vor Verbrennungen.

Gerät nicht ohne Auspuffschutzgitter benutzen.

Die Schutzeinrichtungen dürfen nicht verändert werden.

- Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.

Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, durch herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Bevor das Gerät nicht wieder auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen.

Stellen Sie den Motor ab durch Loslassen des Bügels Motorstopp, ziehen Sie den Kerzenstecker ab, vergewissem Sie sich, dass alle bewegten Teile vollkommen still stehen und der Zündschlüssel, wenn vorhanden, gezogen ist:

- wenn die Maschine verlassen wird;

- bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;

– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;

- wenn ein Fremdkörper getroffen wurde.

- wenn die Maschine ungewöhnlich zu vibrieren beginnt.

- Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt

wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.

- Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte Fachwerkstatt.

- WARNUNG

Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und Schwingungen sind die bei der Benutzung der Maschine entstehenden Höchstwerte.

Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden.

Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen.

Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten lassen.

Stellen Sie den Motor ab durch Loslassen des Bügels Motorstopp, vergewissem Sie sich, dass alle bewegten Teile vollkommen still stehen,

• wenn Sie den Vertikutierer anheben oder kippen müssen, z. B. zum Transport;
• wenn Sie die Maschine zur Vertikutierfläche hin- und wieder wegtransportieren;
  – beim Fahren außerhalb des Rasens;
• wenn Sie die Maschine für kurze Zeit verlassen;
• wenn Sie die Vertikutiertiefe einstellen wollen;
  – bevor Sie nachtanken. Nur bei kaltem Motor nachtanken!

- Falls der Motor einen Benzinabsperrhahn besitzt, ist dieser nach dem Vertikutieren zu schließen.

Wartung und Lagerung

• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten.

Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.

- Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer (Auspuff) und Kraftstofftank frei von Gras, Blättern oder austretendem Öl (Fett).

Beim Hochkippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr!

Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.

Die Maschine nicht in der Nähe von offenen Flammen oder Feuerquellen wie z. B. Boilern oder Heizungen lagern.

Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messerwelle. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden. Das Austauschen der Messer bzw. Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

- Beim Umgang mit Betriebsstoffen, wie Motoröl und Kraftstoff, ist eine geeignete Schutzausrüstung (z.B. geeignete Schutzhandschuhe) zu tragen. Es sind die Datenblätter der Betriebsstoffe zu beachten.

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker auf ebenen Flächen

durchzuführen. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

• Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer Schlag.
• Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr!
• Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: elektrischer Schlag.
• Falls der Tank zu entleeren ist, sollte dies im Freien und bei kaltem Motor erfolgen. Darauf achten, dass kein Kraftstoff verschüttet wird.
• Den Vertikutierer nur mit angehobener Messerwelle lagern. Eine abgesenkte Messerwelle kann sich auf Dauer verbiegen und die Betriebssicherheit des Vertikutierers gefährden.

Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden.

Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

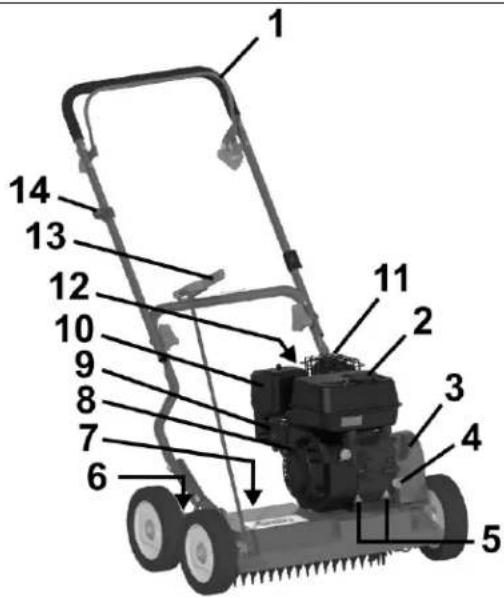

7 BESCHREIBUNG DER BAUTEILE

1 14 13 12 10 9 8 7 6 11 2 3 4 5

1 Sicherheitsschaltbügel Motorstopp
2 Tankverschluss
3 Abdeckungen des Riementriebs
4 Öleinfüllstutzen
5 Motorbefestigung
6 Einstellschraube für Vertikutiertiefe
7 Spritzschutz
8 Motorabdeckung
9 Kraftstoffhahn
10 Luftfilter
11 Auspuffschutzgitter
12 Zündkerze
13 Vertikutierhebel
14 Starterseil-Griff

8 VORBEREITENDE ARBEITEN

Zur Montage des Vertikutierers befinden sich folgende Einzelteile in der Verpackung:

• Vertikutierer mit vormontiertem Führungsholm
- Werkzeugbeutel mit folgendem Inhalt:

• Betriebsanleitung mit Konformitätserklärung
  – Garantiebedingungen (Modellabhängig)
• diverse Befestigungsteile

Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

ACHTUNG

Vor Montage des Holms und des Starterseilhalters und beim Aufklappen des

Holms immer den Zündkerzenstecker abziehen! Nach erfolgter Montage, spätestens vor dem Starten des Motors den Zündkerzenstecker wieder aufdrücken!

Führungsholm befestigen (Abbildung E1 + X3)

WICHTIG

Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.

• Den zusammengeklappten Führungsholm nach oben auseinander ziehen.
• Wenn Führungsholm-Oberteil und -Unterteil in einer Ebene liegen, die Griffmutter (1) auf beiden Seiten von Hand fest anziehen E1.
  – Die Muttern (2), Unterlegscheiben (3) und Sechskantschrauben (4) aus dem Werkzeugbeutel entnehmen X3.
• Führungsholm-Unterteil (5) anheben und an die oberen oder unteren Bohrungen der vormontierten Stützeisen (6) zu unterschiedlichen Holmneigungen anlegen X3:

obere Bohrung = steile Holmstellung (für größere Personen)

untere Bohrung = flache Holmstellung (für kleinere Personen)

• Von außen beidseitig die Sechskantschraube (4) mit aufgesetzter Scheibe (3) durch Holm-Unterteil (5) und Stützeisen (6) durchstecken, die zweite Scheibe (3) aufsetzen und mit der Mutter (2) verschrauben.
  – Alle Verschraubungen fest anziehen.

Holmstart-Montage (Abbildung L1)

• Starterseilhalter (1) aus dem Werkzeugbeutel entnehmen.
• Mutter soweit herausdrehen, so dass die beiden Hälften über den Holm geschoben werden können.
• Auf dem Oberholm befindet sich ein Aufkleber (2) für die Positionierung des Starterseilhalters.

ACHTUNG

Aus Sicherheitsgründen darf der Starterseilhalter nur in die vorgegebene Position montiert werden.

• Starterseil (3) herausziehen und in den Starterseilhalter einführen.
• Die beiden Hälften zusammenfügen (4) und leicht nach außen drehen, Mutter wieder festziehen. So wird ein Herausspringen des Starterseils verhindert. Der Starterseilhalter ist so zu montieren / auszurichten, dass das Starterseil freigängig ist und sich an keinen anderen Teilen aufreibt.

9 VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Alle Verschraubungen und den Zündkerzenstecker auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere der korrekte Zusammenbau und Zustand der Messerwelle ist zu prüfen (siehe hierzu Kapitel „Wartung der Messerwelle“).

Arbeiten an der Messerwelle immer von einer autorisierten Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet.

Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, müssen Motor und Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.

Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen.

Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind!

Ölstand überprüfen und Öl einfüllen (Abbildung Y1)

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

WICHTIG

Schäden vermeiden! Der Motor wird ohne Öl geliefert. Er muss vor dem ersten Anlassen mit Öl gefüllt werden.

• Der Vertikutierer muss waagerecht auf ebenem Boden stehen.
  – Schmutz vom Öleinfüllbereich entfernen.
• Den Ölmess-Stab (1) herausnehmen und mit einem sauberen Tuch abwischen.
• Den Ölmess-Stab (1) einsetzen. Nicht drehen oder festziehen.
• Den Ölmess-Stab (1) herausziehen und den Ölstand überprüfen. Bei korrektem Ölstand steht das Öl oben an der Voll-Marke (2) des Ölmess-Stabs.
• Bei zu niedrigem Ölstand langsam Motorenöl in die Einfüllöffnung (3) gießen (Menge und Qualität siehe technische Daten). Der Ölstand sollte bis zum unteren Rand der Einfüllöffnung reichen.
• Den Ölmess-Stab (1) wieder einsetzen und festziehen.

Kraftstoff einfüllen

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

• Verwenden Sie als Tankfüllung nur frischen und sauberen bleifreien Standardkraftstoff. Kraftstoff mit bis zu 10% Ethanol ist akzeptabel.
• Tankdeckel abschrauben.
• Kraftstoff mit einem Trichter bis max. Unterkante des Einfüllstutzens einfüllen.
• Tankdeckel aufsetzen und festschrauben.

10 STARTEN DES MOTORS (ABBILDUNG S2 + D + E + Q2)

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Vor dem Starten des Motors darauf achten, dass die Messerwelle/das Gerät sich in der Aushebungsposition befindet Z2.

Den Motor von der rechten Vertikutierer Seite aus starten. Den Vertikutierer in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf der Messerwelle und erschwert den Startvorgang). Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Bevor das Gerät nicht wieder auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden.

VORSICHT

Starterseilgriff während des Startens fest umfassen. Der Griff könnte sonst aus der Hand rutschen. Verletzungsgefahr!

• Den Kraftstoffhahn (2) öffnen S2.
• Bei kaltem Motor den Chokehebel (3) am Motor in Stellung „Choke“ 📋 schieben.
• Den Gasregler (4) nach hinten in Position „Hase“ schieben. Beim Betrieb des Motors sollte der Gasregler auf „Hase“ stehen.
• Zum Starten des Motors den Schaltbügel (5) an das Holmoberteil ziehen. Während des Betriebes muss der Schaltbügel in dieser Stellung festgehalten werden D.
• Das Starterseil (7) langsam ziehen bis Widerstand spürbar wird, dann zügig herausziehen, – der Motor beginnt zu laufen, das Seil langsam zurückführen E.
• Unter Umständen muss der Startvorgang wiederholt werden.
• Nach dem der Motor warmgelaufen ist, den Chokehebel (3) nach vorne in Betriebs-Stellung schieben Q2.
• Bei betriebswarmen Motor den Chokehebel (3) am Motor nach vorne in Betriebs-Stellung schieben. Wie eben beschrieben den Motor starten.
• Springt der Motor nicht an, dann wie beim Starten des kalten Motors verfahren.

11 ABSTELLEN DES MOTORS (ABBILDUNG F + Y2)

- Sicherheitsschaltbügel (1) loslassen F. Der Motor schaltet sich aus und das Schneidwerkzeug kommt zum Stillstand. Achtung! Das Schneidwerkzeug läuft nach!

- Kraftstoffhahn (2) schließen Y2.

12 ANHALTEN IM NOTFALL

Sicherheitsschaltbügel loslassen.

– Das Schneidwerkzeug kommt zum Stillstand. Achtung! Das Schneidwerkzeug läuft nach!
- Der Motor geht aus.

ACHTUNG

Vor jedem Vertikutieren prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert:

- Wenn der Schaltbügel losgelassen wird, muss der Motor sich ausschalten und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!).

Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.

13 EINSTELLEN DER VERTIKUTIERTIEFE

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Das Einstellen der Vertikutiertiefe darf nur bei ausgeschaltetem Motor erfolgen! Zum Arbeiten mit dem Vertikutierer wird der Vertikutierhebel nach vorn in Stellung „Vertikutieren“ umgelegt T2. Dadurch wird das Gerät samt Messerwelle abgesenkt, und die Messer dringen in die Grasnarbe ein.

Die Arbeitstiefe ist abhängig von der Abnutzung der Messer und muss außerdem auf die jeweiligen Gras- und Bodenverhältnisse eingestellt werden.

Die Vertikutiertiefe immer auf einer ebenen Rasenfläche prüfen und einstellen. Bei abgesenkter Messerwelle sollten die Messer die Grasnarbe eben anritzen. Eine Arbeitstiefe von 3-5 mm ist zu empfehlen. Bei einem gepflegten, steinfreien Rasen mit weichem Boden kann die Vertikutiertiefe etwas größer eingestellt werden. Bei stark vermooster Rasenfläche sollte mit einer geringeren Arbeitstiefe begonnen werden.

Einstellung (Abbildung V2 + T2 + Z2)

Die Vertikutiertiefe wie folgt einstellen:

• Nach Lösen der Kontermutter an der Einstellschraube V2 die Arbeitstiefe so einstellen, dass bei herab gelassenem Vertikutierer (Handhebel nach vorn) T2 die Messer ca. 3 bis 5 mm tief in den Boden dringen.
• Nach dem Verstellen die Kontermutter wieder fest anziehen.
• Zum Anheben des Gerätes aus der eingestellten Arbeitsposition wird der Hebel ganz nach hinten in Stellung „Transportieren“ gelegt. Die eingestellte Vertikutiertiefe wird hierdurch nicht verändert Z2!

Nach einigen Betriebsstunden wird ein Nachstellen der Vertikutiertiefe wegen Abnutzung erforderlich werden. Je intensiver die Nutzung, desto größer die Abnutzung der Messer. Harte bzw. sehr trockene Böden beschleunigen den Verschleiß. Die Vertikutiertiefeneinstellung ist dann genauso vorzunehmen wie oben beschrieben.

14 VERTIKUTIERBETRIEB

Sicherheitshinweis!

Symbolerklärung siehe Tabelle

Seite 3

HINWEIS

Um die Messerwelle zu schonen, enge Kurvenfahrten vermeiden, und vor dem Wenden die Messerwelle anheben.

Vertikutieren an Hanglagen

ACHTUNG

Das Gerät kann an Böschungen und Hängen mit einer Steigung von bis zu 46% (25° Neigung) eingesetzt werden. Darüber hinausgehende Schräglagen können zu Motorschäden führen.

Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf Ihren sicheren Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit!

Ölstandkontrolle

Vor jedem Vertikutieren Ölstand überprüfen (siehe Kapitel Ölstand überprüfen und Öl einfüllen). Zusätzlich ist der Vertikutierer mit einem Ölstandssensor ausgestattet. Ist der Ölstand zu gering, wird der Motor ausgeschaltet. Der Ölstandssensor ersetzt keine regelmäßigen Kontrollen durch den Anwender. Niemals den Motor mit zu wenig oder zu viel Öl laufen lassen. Es könnten irreparable Schäden auftreten.

Prüfung der Betriebssicherheit

Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet. Vor jedem Vertikutieren prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, müssen Motor und Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!

DE

Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.

Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen.

Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind!

Zur Vermeidung einer Gefährdung vor jedem Vertikutieren den Zustand und festen Sitz der Messer prüfen (siehe hierzu Kapitel „Wartung der Messerwelle“). Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

Alle 10 Betriebsstunden Schrauben und Muttern des Gerätes auf festen Sitz prüfen und gegebenenfalls nachziehen!

Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: elektrischer Schlag. Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer Schlag. Kerzenstecker nur bei abgekühltem Motor abziehen! Verbrennungsgefahr.

Bei Blockierung der Messerwelle, z.B. durch Auffahren auf ein Hindernis oder durch Fremdkörper, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Vertikutierers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.

Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Zeitliche Einschränkungen

Beim zeitlichen Betrieb von Vertikutierern sind regionale Einschränkungen möglich. Vor Inbetriebnahme des Vertikutierers informieren Sie sich bitte bei der zuständigen kommunalen Behörde.

Tipps zur Rasenpflege (Abbildung M)

Beim Vertikutieren das Gerät in geraden Bahnen mit mäßiger Schrittgeschwindigkeit führen. Bedingt durch die Vorwärts-Drehrichtung der Messerwelle ist nur eine geringe Schiebekraft notwendig. Je nach Bodenbeschaffenheit ist es teilweise notwendig, den Vertikutierer entgegen der Arbeitsrichtung zurückzuhalten. Enge Kurvenfahrt vermeiden.

Bei stark vermoostem oder verunkrautetem Rasen empfiehlt es sich, ein weiteres Mal, rechtwinklig zur ersten Arbeitsrichtung, zu vertikutieren. Vor dem zweiten Arbeitsgang das herausgearbeitete Vertikutiergut entfernen. Zusätzlich aufliegendes Vertikutiergut würde das Vertikutierergebnis verschlechtern, das Gerät zusätzlich belasten und dem Bediener die Arbeit unnötig erschweren (stärkere Schiebekräfte).

Das Entfernen/Aufnehmen des Vertikutierguts kann am einfachsten durch Absaugen mit einem Rasenmäher mit TurboStar System erfolgen oder manuell geharkt werden.

15 WARTUNGSINTERVALLE

WICHTIG

Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt.

Routinewartungen an der Maschine entsprechend den nachfolgenden Wartungsintervallen durchführen.

Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung aufgeführten Wartungsarbeiten durchgeführt werden.

Vor der ersten Inbetriebnahme

• Den Ölstand prüfen Y1.
• Alle Verschraubungen auf festen Sitz prüfen.
• Die Messerwelle prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.
• Prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert.
• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

Vor jedem Betrieb

• Rasenfläche überprüfen und alle Fremdkörper entfernen.
• Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur Rasenpflege eingesetzt wird).
• Den Ölstand prüfen Y1.
• Zustand und festen Sitz der Messer prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt austauschen bzw. festziehen lassen.
• Prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert.

- Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

Nach jedem Betrieb

• Den Vertikutierer reinigen.
  • Die Messer auf Schäden und Verschleiß überprüfen.

Einfahrzeit – Nach den ersten 5 Betriebsstunden

• Das Motoröl wechseln Y1

Alle 10 Betriebsstunden

• Alle Verschraubungen auf festen Sitz prüfen.
• Messerwelle auf Verschleiß und Sitz prüfen.

Alle 25 Betriebsstunden oder jährlich

• Luftfilter-Papiereinsatz reinigen W.
• Vorfilter reinigen W.
  • Zündkerze reinigen und Elektrodenabstand einstellen Y.

Alle 50 Betriebsstunden oder jährlich

• Das Motoröl wechseln Y1

Bei der Jahresinspektion

• Luftfilter-Papiereinsatz austauschen lassen W.
  • Vorfilter austauschen lassen W
  • Zündkerze austauschen lassen Y.
• Tanksieb austauschen lassen.
• Luftkühlungssystem reinigen lassen.
• Den Bereich unter der Riemenabdeckung reinigen lassen.
• Schaltbügel, Motorstop-Bowdenzug prüfen und ggf. instand setzen lassen.

16 PFLEGE UND WARTUNG DES VERTIKUTIERERS

Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln!

Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität!

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Reinigung

WICHTIG

Zu Reinigungs- und Wartungsarbeiten den Vertikutierer vorne hochkippen. In angehobenem Zustand den Vertikutierer sichern!

Schmutz und Grasreste direkt nach dem Vertikutieren entfernen. Zur Reinigung Bürste oder Lappen verwenden.

WICHTIG

Niemals mit Hochdruckreiniger oder normalem Wasserstrahl Motorteile (wie Zündanlage, Vergaser, usw.) Dichtungen und Lagerstellen reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein.

Aufbewahrung

Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, abstellen. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.

Transport und Sicherung des Gerätes (Abbildung N + A1 + N4)

• Soll das Gerät getragen werden, fassen Sie vorne am Gehäuse und hinten am Querholm des Führungsholm-Oberteils an (siehe Abbildung N).
• Zur platzsparenden Aufbewahrung oder zum Transport kann das Holm-Oberteil auch über den Motor geklappt werden. Dafür die Griffmuttern lösen und das Holm-Oberteil über den Motor schwenken (siehe Abbildung A1). Darauf achten, dass das Kabel für die Motorbetätigung nicht geknickt oder gequetscht wird! Zum Transport fassen Sie nun vorne am Gehäuse und hinten am Querholm des Führungsholm-Unterteils an.

VORSICHT

Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim Lösen der Griffmuttern zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil und Holm-Oberteil ergeben. Es besteht Verletzungsgefahr! Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlicher

Problemen führen.

Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder tragen, wenn andere Hilfsmittel nicht zur Verfügung stehen.

Wird das Gerät auf einer Ladefläche transportiert, sollte zum Auf- und Abladen eine Laderampe benutzt werden.

ACHTUNG

Verletzungen vermeiden! Beim Auf- oder Abladen der Maschine besonders vorsichtig vorgehen.

Es wird empfohlen, bei Verwendung eines Anhängers darauf zu achten, dass dieser mit stabilen Seitenwänden ausgestattet ist.

Zur Sicherung des Gerätes dürfen nur die ausgewiesenen Punkte am Transportfahrzeug verwendet werden.

• Das Gerät auf allen 4 Rädern stehend transportieren, um Kraftstoffverlust, Beschädigungen des Gerätes und Verletzungen von Personen zu vermeiden.
• Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird.
• Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses Etiketts bei der Benutzung des Zurrgurtes sind zu beachten.
• Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten empfohlen. Dazu werden die Gurte direkt an den Befestigungspunkten am Gerät (siehe Abbildung N4) und in den Zurppunkten auf der Ladefläche befestigt und leicht vorgespannt.

ACHTUNG

Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen.

Wartung des Messerwelle

Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messer. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden.

WARNUNG

Das Auswechseln der Messer immer von einer autorisierten Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

Bei Ersatz nur Original-Vertikutiermesser verwenden! Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

Ersatz-Vertikutiermesser müssen dauerhaft mit dem Namen und/oder Firmen-Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein.

Auswechseln des Antriebkeilriemens

Bei Ersatz nur Original-Antriebsriemen verwenden.

Das Auswechseln des Keilriemens immer von einer autorisierten Fachwerkstatt ausführen lassen.

Wartung der Räder

Die Räder sind mit einem Langzeitfett gefettet. Eine Wartung ist nicht notwendig.

17 WARTUNG DES MOTORS

WARNUNG

Verletzungen vermeiden! Motorabgase enthalten Kohlenmonoxid und können ernsthafte Erkrankungen oder Tod zur Folge haben.

Den Motor nicht in geschlossenen Räumen, wie Garagen, betreiben, auch dann nicht, wenn Türen und Fenster geöffnet sind. Die Maschine ins Freie bewegen, bevor der Motor angelassen wird.

WICHTIG

Zu Reinigungs- und Wartungsarbeiten den Vertikutierer vorne hochkippen. In angehobenem Zustand den Vertikutierer sichern!

ACHTUNG

Beim Kippen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr!

Die regelmäßige Ausführung der vorgeschriebenen Wartungs- und Pflegearbeiten sind die Voraussetzung für eine dauerhafte und störungsfreie Funktion des Motors und außerdem Grundvoraussetzung für Garantieansprüche.

Den Motor vor allem äußerlich stets sauber halten, besonders der Schalldämpfer- und

Zylinderbereich muss immer frei von Fremdkörpern sein (z.B. Grasreste). Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden.

Auch eine einwandfreie Kühlung ist nur gewährleistet, wenn die Zylinderrippen stets sauber sind.

WICHTIG

Den Motor niemals mit Hochdruckreiniger oder normalem Wasserstrahl reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein.

Ölwechsel (Abbildung Y1 + Y2 + Y)

HINWEIS

Aus Umweltschutzgründen empfehlen wir, den Ölwechsel von einer Fachwerkstatt durchführen zu lassen.

Der erste Ölwechsel bei neuem Motor ist nach ca. 5 Betriebsstunden erforderlich. Später etwa alle 50 Betriebsstunden oder mindestens einmal pro Saison. Regelmäßig den Ölstand kontrollieren. Alle 8 Stunden oder vor dem Motorstart den Ölstand überprüfen.

• Bevor der Motor oder das Gerät zum Ölablassen gekippt werden, den Benzintank entleeren und den Motor so lange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt.
• Motor abstellen und Zündkerzenstecker (1) abziehen Y.
• Den Kraftstoffhahn (2) schließen Y2.
  – Das Öl wechseln, solange der Motor warm ist.
• Zum Ölwechsel die in Fahrtrichtung vorne liegende Ölverschluss-Schraube (4) herausdrehen Y1.
• Den Vertikutierer so kippen, dass das Altöl in ein Auffanggefäß abfließt. Altöl nicht ins Kanalnetz oder Erdreich ablassen, sondern gemäß den örtlichen Bestimmungen entsorgen.
• Den Vertikutierer gerade stellen und die Olverschluss-Schraube (4) wieder einsetzen und festziehen Y1.
• Frisches Motorenöl einfüllen (siehe Kapitel Ölstand überprüfen und Öl einfüllen, Abbildung Y1).

Reinigen bzw. Austausch des Luftfilters (Abbildung W)

WICHTIG

Niemals den Motor mit abgenommenem Luftfilter starten oder laufen lassen.

• Die Mutter (1) am Luftfilterdeckel (2) lösen und die Abdeckung entfernen.
• Die Befestigungsmutter (3) entfernen und den Filter (4) abnehmen. Den Vorfilter (5) vom Papierfiltereinsatz abziehen.
• Papierfiltereinsatz alle 25 Betriebsstunden reinigen. Bei leichter Verschmutzung ausklopfen; bei starker Verschmutzung oder Beschädigung erneuern. Papierfilter nicht mit Druckluft ausblasen. Nicht einölen.
• Den Vorfilter alle 25 Betriebsstunden reinigen. Vorfilter in warmem Wasser mit flüssigem Reinigungsmittel waschen, ausspülen, überschüssiges Wasser ausdrücken und an der Luft gründlich trocknen lassen. Den Vorfilter nicht ölen.
• Den trocknen Vorfilter auf den Papierfiltereinsatz schieben. Darauf achten, dass die Dichtung (6) auf der Luftfilterplatte (8) mittig zum Stehbolzen (7) aufliegt.
• Den Papierfiltereinsatz mit montierten Vorfilter auf den Stehbolzen (7) und Luftfilterplatte (8) anbringen. Darauf achten, dass der Filter sicher in die Filterplatte eingreift. Den Filter mit der Mutter (3) befestigen.
  – Die Abdeckung (2) auf den Luftfilter aufsetzen und mit der Mutter (1) fest an der Luftfilterplatte (8) befestigen.

Bei ungünstigen Einsatzbedingungen (starke Staubentwicklung) ist die Reinigung nach jedem Vertikutieren erforderlich. Papierfiltereinsatz und Vorfilter jährlich austauschen. (Bestell-Nr. Filtereinsatz und Vorfilter siehe Original-Ersatzteile und Zubehör)

Reinigen der Ablagerungskappe (Abbildung W1)

• Den Kraftstoffhahn (1) schließen.
  – Die Ablagerungskappe (3) und den O-Ring (2) entfernen.
  – Die Ablagerungskappe (3) und den O-Ring (2) alle 100 Betriebsstunden bzw. alle 6 Monate mit nicht brennbarem Lösungsmittel reinigen und anschließend trocknen.
• Den O-Ring (2) in das Kraftstoffventil legen die Ablagerungskappe (3) installieren. Die Ablagerungskappe (3) fest anziehen.
• Kraftstoffhahn (1) öffnen und auf Undichtigkeit prüfen. Den O-Ring (2) ersetzen, wenn eine Undichtigkeit auftritt.

Kontrolle der Zündkerze (Abbildung Y)

Zur Verschleißprüfung den Zündkerzenstecker (1) abziehen und die Zündkerze (2) herausschrauben. Ist die Elektrode stark abgenutzt, muss die Zündkerze in jedem Fall ersetzt werden (Bestell-Nr. siehe Original-Ersatzteile und Zubehör).

Anderenfalls genügt es, die Kerze mit einer Stahlbürste zu reinigen und den Elektrodenabstand zwischen 0,70 und 0,80 mm einzustellen. Die Zündkerze (auf

DE

Dichtring achten) von Hand in den Motor einschrauben und mit dem Steckschlüssel handfest anziehen. Kerzenstecker aufdrücken. Zündkerze jährlich austauschen.

Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch)

• Benzintank entleeren und Motor so lange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt.
• Benzinauffangbehälter mit Trichter unter Vergaser stellen W2
• Vergaserablassschraube (4) und Ablagerungskappe (3) entfernen und Kraftstoffhahn (1) öffnen W2.

- Nachdem sämtliches Benzin ausgelaufen ist, Ablagerungskappe (3) und Vergaserablassschraube (4) festziehen. Darauf achten, dass jeweils der O-Ring (2) und die Dichtung (5) montiert sind W2.

- Motor abstellen und Zündkerzenstecker (1) abziehen Y.

- Den Kraftstoffhahn (2) schließen Y2.

- Solange der Motor noch warm ist, Öl ablassen und frisches Motorenöl einfüllen (siehe Kapitel Ölwechsel).

- Gras und Mähgutablagerungen von Zylinder und Zylinderrippen, unter der Motorabdeckung (8) und um den Schalldämpfer herum beseitigen.

- Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, aufbewahren.

18 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen	Mögliche Ursachen	Beseitigung
Motor springt nicht an	Schaltbügel nicht umgeklappt.	Schaltbügel auf das Holmoberteil drücken D.
	Kraftstoffhahn geschlossen.	Kraftstoffhahn öffnen S2.
	Chokehebel am Motor in Betriebs-Position.	Chokehebel am Motor in Stellung ♦choke" schieben S2 (siehe „Starten des Motors").
	Kraftstofftank leer.	Sauberen und frischen Kraftstoff nachtanken.
	Zündkerzenstecker lose.	Kerzenstecker aufdrücken oder von einer autorisierten Fachwerkstatt prüfen lassen.
	Zündkerze defekt bzw. verschmutzt oder Elektroden abgebrannt.	Zündkerze ersetzen bzw. reinigen, Elektrodenabstand zwischen 0,70 und 0,80 mm einstellen Y.
	Motor bekommt zuviel Benzin (Zündkerze nass).	Von einer autorisierten Fachwerkstatt prüfen lassen.
	Luftfilter verschmutzt.	Luftfiltereinsatz reinigen bzw. erneuern W.
Motor geht aus	Kraftstofftank leer.	Sauberen und frischen Kraftstoff nachtanken.
	Ölstand zu gering.	Öl nachfüllen. Dieser Motor ist mit einem Ölstandssensor ausgestattet. Ist der Ölstand zu gering, wird der Motor ausgeschaltet.
	Gerät zu stark seitlich gekippt.	Maschine nicht zu stark seitlich kippen. Dieser Motor ist mit einem Ölstandssensor ausgestattet. Ist der Ölstand zu gering, wird der Motor ausgeschaltet.
Motorleistung lässt nach	Luftfilter verschmutzt.	Luftfiltereinsatz reinigen bzw. erneuern W.
	Zündkerze verrußt.	Von einer autorisierten Fachwerkstatt prüfen lassen.
	Kraftstoff überaltert oder verschmutzt	Benzintank entleeren und frischen Kraftstoff einfüllen.
Motor läuft unregelmäßig	Luftfilter verschmutzt.	Luftfiltereinsatz reinigen bzw. erneuern W.
	Zündkerze verrußt.	Von einer autorisierten Fachwerkstatt prüfen lassen.

Starke Erschütterungen (Vibrieren)	Motorbefestigung lose	Von einer autorisierten Fachwerkstatt prüfen lassen.
Messerwelle dreht nicht	Keilriemen defekt	Von einer autorisierten Fachwerkstatt prüfen bzw. auswechseln lassen.

Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt.

Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.

19 TECHNISCHE DATEN

Motor

Motor	LONCIN 4-Takt-Motor, G200F
Hubraum	196 cm3
Drehzahl	3300 min-1
Nennleistung	4,0 kW
Elektrodenabstand	0,7 – 0,8 mm
Kraftstoff	Bleifreier Standard-Kraftstoff, mit max.10% Ethanol
Tankinhalt	ca. 3,6 Liter
Schmieröl	SAE 30*, SAE 10W-30**, SAE 10W-40, API SE oder ähnliches Markenöl, Mindestqualität SF
Ölmenge	0,6 Liter

* Unter 4°C führt die Verwendung von SAE 30 zu Startschwierigkeiten.
** Über 27°C kann 10W-30 zu höherem Ölverbrauch führen. Den Ölstand häufiger kontrollieren.

Vertikutierer

Gehäuse	Aluminium-Druckguss
Arbeitsbreite	450 mm
Vertikutiermesser	19 Stck
Gewicht	45,0 kg
Länge	1140 mm
Breite	690 mm
Höhe	1000 mm
Räder vorn / hinten	200 mm / 200 mm
Lagerung vorn / hinten	Rillenkugellager

Schallleistungspegel

Garantierter Schallleistungspegel; gemessen nach 2000/14/EG

Lwa=97 dB(A)

Schalldruckpegel

Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach DIN EN 13684	L_pA = 80,8 dB(A)
Messunsicherheiten; nach ISO 4871	2,5 dB

Schwingungen

Schwingungen am Führungsholm; gemessen nach DIN EN 13684	a_w = 8,5 m/s^2
Messunsicherheiten; nach EN 12096	0,3 m/s^2

20 ORIGINAL-ERSATZTEILE UND ZUBEHÖR

Zündkerze	SAE10005
Luftfiltereinsatz	SAE10171
Vertikutiermesser	Das Auswechseln der Vertikutiermesser ist aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt auszuführen. Diese Fachwerkstatt verfügt auch über die entsprechende Ersatzteilnummer der Vertikutiermesser.

8 VOORBEREIDENDE WERKZAAMHEDEN

19 TECHNISCHE GEGEVENS

Motor

SABO-Maschinenfabrik GmbH, Auf dem Höchsten 22, D-51645 Gummersbach Deutschland / Allemagne / Germany / Duitsland / Alemania / Germania

Die nachstehend genannte Person erklärt, dass / La personne nommée ci-dessous a déclaré que / The person named below declares that / De onderstaande persoon verklaart dat / La persona abajo mencionada declara que / La persona di seguito nominata dichiara che:

Maschinentyp	Type d'appareil	Machine Type	Machine type	Tipo de máquina	Modello macchina
Vertikutierer (Scarifier)	Scarificateur (Scarifier)	Scarifier (Scarifier)	Verticuteerder (Scarifier)	Escarificador (Scarifier)	Arieggiatore (Scarifier)
Modell	Modèle	Model	Model	Modelo	Modello
45-PRO V
Seriennummer	Numéro de série	Serial number	Serienummer	Número de serie	Numero di serie
SA331522

alle relevanten Bestimmungen und wesentlichen Anforderungen der folgenden Richtlinien erfüllt: replit toutes les garanties pertinentes et toutes les exigences essentielles des directives suivantes : fulfils al relevant provisions and essential requirements of the following directives: voldoet aan alle relevante bepalingen en essentiële vereisten van de volgende richtlijnen: cumple todas las disposiciones relevantes y todos los requisitos esenciales de las siguientes directivas: soddisfa le relative condizioni e i requisiti essenziali di cui alle seguenti direttive:

RICHTLINIE / DIRECTIVE / DIRECTIVE / RICHTLIJN / DIRECTIVA / DIRETTIVA	NUMMER / NUMERO / NUMBER / NUMMER / NÚMERO / NUMERO	ZERTIFIZIERUNGSMETHODE / METHODE DE CERTIFICATION / CERTIFICATION METHOD / CERTIFICATIMETHODE / METODO DE CERTIFICACION / METODO DI CERTIFICAZIONE
Maschinenrichtlinie / Directive relative aux machines / Machinery Directive / Machinerichtlijn / Directiva de máquinas / Direttiva sui macchinari	2006/42/EC	Selbstzertifizierung / Autocertification / Self-Certification / Zelfcertificatie / Autocertificación / Autocertificazione
Richtlinie zur elektromagnetischen Verträglichkeit / Directive relative à la compatibilité électromagnétique / Electromagnetic Compatibility Directive / Richtlijn electromagnetische compatibiliteit / Directiva de compatibilidad electromagnetic / Direttiva sulla compatibilità elettromagnetica	2014/30/EC	VDE Prüf- und Zertifizierungsinstitut GmbH, D-63069 Offenbach EU Kenn-Nummer 0366 Numéro d'identification UE 0366 EU-Ident. Number 0366 EU-kengetal 0366 Número de identificación de la UE 0366 No. di riferimento UE 0366
Geräuschrichtlinie Directive relative au bruit Noise Directive Geluidsrichtlijn Directiva de emisiones sonoras Direttiva sui rumori	2000/14/EC (Anhang V) 2000/14/EC (Annexe V) 2000/14/EC (Annex V) 2000/14/EC (bijlage V) 2000/14/EC (anexo V) 2000/14/EC (Appendice V)	Selbstzertifizierung / Autocertification / Self-Certification / Zelfcertificatie / Autocertificación / Autocertificazione
RoHS-Richtlinie / Directive RoHS / RoHS Directive / RoHS-Richtlijn / Directiva RoHS / Direttiva RoHS	2011/65/EC	Selbstzertifizierung / Autocertification / Self-Certification / Zelfcertificatie / Autocertificación / Autocertificazione

Gemessener Schallleistungspegel / Niveau de puissance acoustique mesuré / Measured Sound Power Level / Gemeten geluidssterkteniveau / Nivel de potencia acústica determinado / Livello di potenza sonora misurato
45-PRO V Vertikutierer, Arbeitsbreite 45 cmScarificateur 45-PRO V, largeur de travail 45 cm45-PRO V Scarifier, operating width 45 cm45-PRO V verticuteerder, werkbreedte 45 cmEscarificador 45-PRO V, anchura de trabajo 45 cmArieggiatore 45-PRO V, larghezza di lavoro 45 cm	94,9 dB(A)
Garantierter Schallleistungspegel / Niveau de puissance acoustique assuré / Guaranteed Sound Power Level /Gegarandeerd geluidssterkteniveau / Nivel de potencia acústica garantizado / Livello di potenza sonora garantito
45-PRO V Vertikutierer, Arbeitsbreite 45 cmScarificateur 45-PRO V, largeur de travail 45 cm45-PRO V Scarifier, operating width 45 cm45-PRO V verticuteerder, werkbreedte 45 cmEscarificador 45-PRO V, anchura de trabajo 45 cmArieggiatore 45-PROV, larghezza di lavoro 45 cm	97 dB(A)

Name und Anschrift der Person in der Gemeinschaft, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen:

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Hersteller / Unité de fabrication: SABO-Maschinenfabrik GmbH

Manufacturing unit / Fabricage-unit: Auf dem Höchsten 22

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Tel. [phone]
