BEDIENUNGSANLEITUNG HmIPWWGD Homematic IP

NLLieferumfang Anzahl Bezeichnung 1 Homematic IP Wired Glasdisplay 1 Montageplatte 2 Schrauben 3,2 x 15 mm 2 Schrauben 3,2 x 25 mm 2 Bedienungsanleitungen 1 Beiblatt mit Sicherheitshinweisen Dokumentation © 2022 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig über- prüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Printed in Hong Kong Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vor- genommen werden. 156829 (web) Version 1.0 (10/2022)1

5.4 Updates über SD-Karte einspielen ................................................. 19

• 6 Bedienung p. 20
• 7 Fehlercodes und Blinkfolgen p. 20
• 8 Wiederherstellung der Werkseinstellungen p. 21
• 9 Wartung und Reinigung p. 21

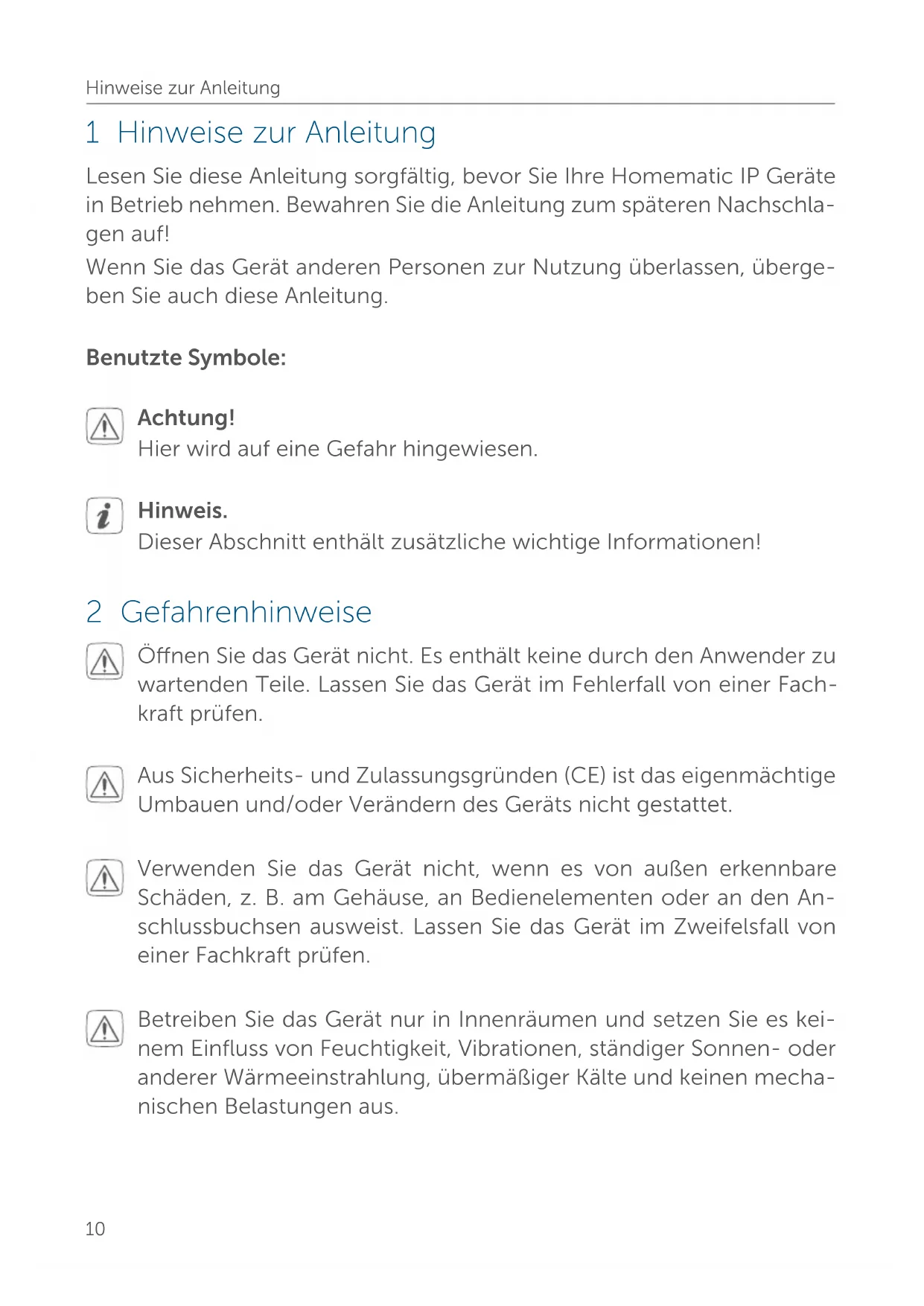

• 10 Technische Daten Hinweise zur Anleitung 1 Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschla- gen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, überge- ben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen! 2 Gefahrenhinweise Önen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Lassen Sie das Gerät im Fehlerfall von einer Fach- kraft prüfen. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Geräts nicht gestattet. Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den An- schlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen. Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es kei- nem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mecha- nischen Belastungen aus.11 Gefahrenhinweise Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden. Bei Sach- oder Personenschäden, die durch unsachgemäße Hand- habung oder Nichtbeachten der Gefahrenhinweise verursacht wer- den, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir kei- ne Haftung! Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zu- lässigen Leitungen und Leitungsquerschnitte. Vor Einbau und Anschluss des Geräts freischalten und spannungs- führende Teile in der Umgebung abdecken. Das Gerät ist Teil der Gebäudeinstallation. Bei der Planung und Er- richtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Das Gerät ist ausschließlich für den Betrieb am Home- matic IP Wired Bus vorgesehen. Der Homematic IP Wired Bus ist ein SELV-Stromkreis. Eine gemeinsame Führung der Netzspannung und des Homematic IP Wired Bus in Installations- oder Verteilerdosen ist nicht zulässig. Die notwendige Isolation einer Netzspannung der Hausinstallation zum Homematic IP Wired Bus ist immer einzuhal- ten. Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen. Das Gerät darf nur für ortsfeste Installationen verwendet werden. Das Gerät ist sicher innerhalb einer festen Installation zu fixieren. Beachten Sie die Installationsvorschriften für Installationen in Vertei- lersystemen (DIN VDE 0100-410).12 Funktion und Geräteübersicht Klassifiziert nach DIN EN 60825-1:2015-07 LASER p. 2210

Den Laserstrahl nicht auf Personen richten. Nicht in den direkten oder reflektierten Strahl blicken. Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig. Diese Bedienungsanlei- tung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Bei Einsatz in einer Sicherheitsanwendung ist das Gerät/System in Verbindung mit einer USV (unterbrechungsfreie Stromversorgung) zu betreiben, um einen möglichen Netzausfall zu überbrücken. Jeder andere Einsatz, als der in dieser Bedienungsanleitung be- schriebene, ist nicht bestimmungsgemäß und führt zu Gewährleis- tungs- und Haftungsausschluss. Das Gerät ist nur für den Einsatz in Wohnbereichen, Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben bestimmt. 3 Funktion und Geräteübersicht Das Homematic IP Wired Glasdisplay ermöglicht eine intuitive Bedienung und einen aktuellen Überblick über vielseitige Funktionen im Homema- ticIP Smart-Home-System. Per Touch-Gestik können z. B. Leuchten ein- bzw. ausgeschaltet oder heller- bzw. dunkler gedimmt werden. Rollläden und Jalousien können ganz flexibel hoch- bzw. runtergefahren oder auf eine bestimmte Position gefahren werden. Darüber hinaus wird das Display dank des integrierten Näherungssensors automatisch hinterleuchtet, sobald sich eine Person nähert. So sind die Funktionen jederzeit gut ablesbar. Das Glasdisplay kann über die Montageplatte und das mitgelieferte Monta- gematerial einfach auf einer Unterputzdose montiert und mit dem Wired- System verbunden werden.13 Allgemeine Systeminformationen Geräteübersicht (s. Abbildung 1): (A) Montageplatte (B) Touch-Display (C) Näherungs- und Helligkeitssensor (D) Systemtaste (Anlerntaste und LED) (E) SD-Kartenslot 4 Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommu- niziert über das HomematicIP Protokoll. Sie haben die Möglichkeit, alle Ge- räte des Systems komfortabel und individuell über die Bedienoberfläche der

entrale CCU3 oder flexibel per Smartphone über die HomematicIP App in Verbindung mit der Homematic IP Cloud zu konfigurieren. Welcher Funk

tionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten er gibt, entnehmen Sie bitte dem HomematicIP Wired Sys- temhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www .homema tic-ip.com. 5 Inbetriebnahme

5.1 Installationshinweise

Da der Bus vom Homematic IP Wired Access Point (HmIPW-DRAP) gespeist wird, müssen Sie für die Spannungsversorgung des Geräts zunächst einen Homematic IP Wired Access Point (HmIPW-DRAP) in Betrieb nehmen. Bitte notieren Sie sich vor der Installation die auf dem Gerät ange- brachte Gerätenummer (SGTIN) und den Verwendungszweck, da- mit Sie das Gerät im Nachhinein leichter zuordnen können. Alterna- tiv steht die Gerätenummer auch auf dem beiliegenden QR-Code-Aufkleber. Die Installation darf nur in handelsüblichen Schalterdosen (Geräte- dosen) gemäß DIN 49073-1 erfolgen.14 Inbetriebnahme Beachten Sie die auf dem Gerät angegebene Abisolierlänge der anzu- schließenden Leiter. Beachten Sie bei der Installation die Gefahrenhinweise gemäß „2 Ge- fahrenhinweise“ auf Seite 10. Hinweis! Installation nur durch Personen mit einschlägigen elekt- rotechnischen Kenntnissen und Erfahrungen!* Durch eine unsachgemäße Installation gefährden Sie

• das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschä- den, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Per- sonen- und Sachschäden. Wenden Sie sich an einen Elektroinstallateur! *Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse erforder- lich:

• Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken;

• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung;

• Auswertung der Messergebnisse;

• Auswahl des Elektroinstallationsmaterials zur Sicherstellung der Abschaltbedingungen;

• Einbau des Elektroinstallationsmaterials;

• Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).15 Inbetriebnahme Zugelassene Leitungsquerschnitte zum Anschluss an das Gerät sind: Starre Leitung: 0,12-0,50 mm

Aus Gründen der elektrischen Sicherheit dürfen zum Anschluss des Homematic IP Wired Bus ausschließlich folgende Leitungen einge- setzt werden:

• Fernmeldeleitung J-Y(ST)Y mit 2 x 2 x 0,8 (= 0,5mm²) oder 4 x 2 x 0,8 (= 0,5 mm²), geschirmt, TP

• Ethernet-Verlegekabel S/FUTP, Typ Cat5e oder höher mit 2 x 2 x AWG22 (= 0,34 mm²) oder 4x2 x AWG22 (= 0,34 mm²), ge- schirmt, TP Der Schirm (Begleitdraht) muss am Busanschluss des Wired Access Points (HmIPW-DRAP) auf “–“ (= Masse) aufgelegt werden. Am Glas- display darf der Schirm nicht aufgelegt werden.

Der Bus wird vom Homematic IP Wired Access Point (HmIPW-DRAP) gespeist. Weitere Informationen dazu können Sie der Bedienungs- anleitung des Wired Access Points entnehmen. Um den Anschluss an die Klemmen zu erleichtern, kann die grüne Push-in-Klemme aus dem Gerät entnommen werden. Dazu lösen Sie die Montageplatte, drücken die Verriegelung auf der Rückseite neben dem Schloss-Symbol ein und schieben die Klemme zur Seite aus der Montageplatte heraus (s. Abbildung 2). Für die Installation gehen Sie wie folgt vor:

• Schalten Sie den entsprechenden Strang des ankommenden Homematic IP Wired Busses ab (s. Abbildung 3).

• Schließen Sie den Homematic IP Wired Bus an die Busanschluss- klemmen an (s. Abbildung 4). Zum Anschließen und Lösen der einzelnen Adern betätigen sie den orangen Betätigungsdrücker mit Hilfe eines kleinen Schraubendrehers.16 Inbetriebnahme

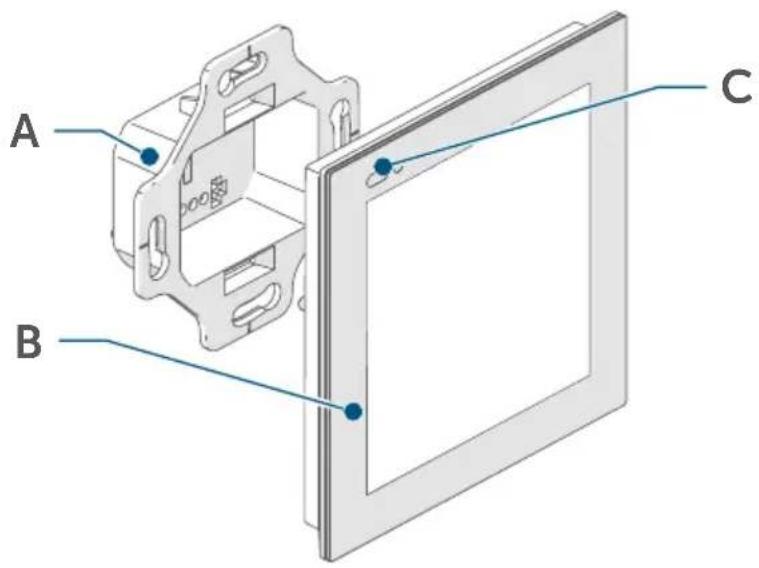

• Setzen Sie die Montageplatte (A) in die Unterputzdose und befes- tigen Sie diese anschließend mittels der mitgelieferten Schrauben an der Unterputzdose (s. Abbildung 5).

• Setzen Sie das Display (B) in die Montageplatte ein, indem Sie die Verbindungsstifte in die dafür vorgesehene Halterung der Mon- tageplatte vollständig einrasten (s. Abbildung 6).

• Schalten Sie den Homematic IP Wired Bus wieder ein (s. Abbil- dung 7), um den Anlernmodus des Geräts zu aktivieren (s. „5.3 Anlernen“ auf Seite 16).

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen. Detaillierte Informationen zu den Einrichtungs- und Steuerungs- möglichkeiten entnehmen Sie bitte dem Homematic IP Wired Sys- temhandbuch. Damit das Gerät in Ihr System integriert werden und mit anderen Geräten kommunizieren kann, muss es zunächst angelernt werden. Sie haben fol- gende Einrichtungs- und Steuerungsmöglichkeiten

Anlernen an die Zentrale CCU3 Für eine lokale, softwarebasierte Konfiguration und Steuerung per PC ha- ben Sie die Möglichkeit, das Gerät an die Zentrale CCU3 anzulernen und in umfangreichen Programmen zu nutzen (s. „5.3.1 Anlernen an die Zen- trale CCU3“ auf Seite 17). Anlernen an die Homematic IP Cloud Für eine flexible Steuerung per kostenloser Smartphone-App können Sie das Gerät an die HomematicIP Cloud anlernen (s. „5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point“ auf Seite 18). Dabei ist es möglich, die Wired Geräte

• per Smartphone-App über den Homematic IP Wired Access Point (HmIPW-DRAP) zu steuern oder17 Inbetriebnahme

• mit Homematic IP Funk-Komponenten über den Homematic IP Access Point (HmIP-HAP) zu kombinieren.

5.3.1 Anlernen an die Zentrale CCU3

Um das Homematic IP Wired Gerät softwarebasiert und komfortabel steuern und konfigurieren sowie in Zentralenprogrammen nutzen zu können, müssen Sie es an die WebUI anlernen. Um das Gerät an die Zen- trale CCU3 anzulernen, gehen Sie wie folgt vor:

• Richten Sie zunächst Ihre Zentrale CCU3 gemäß der zugehörigen Bedienungsanleitung ein und lernen Sie den Homematic IP Wired Access Point an.

• Starten Sie die Benutzeroberfläche „WebUI“ auf Ihrem PC.

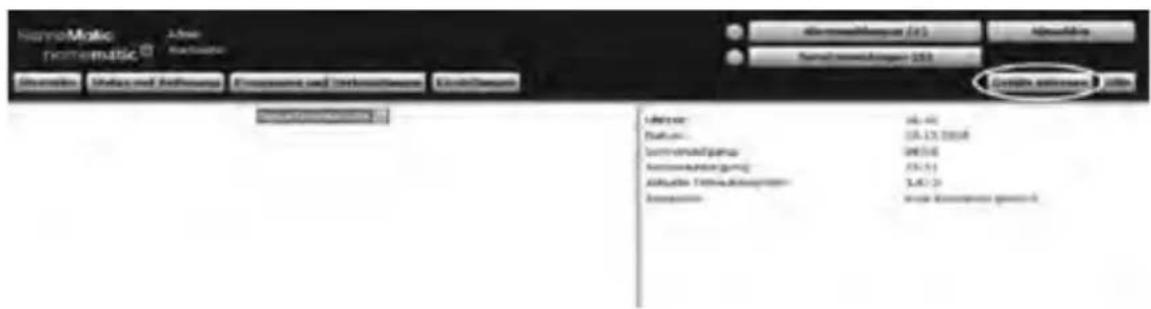

• Klicken Sie auf den Button „Geräte anlernen“ im rechten oberen Bereich des Browserfensters.

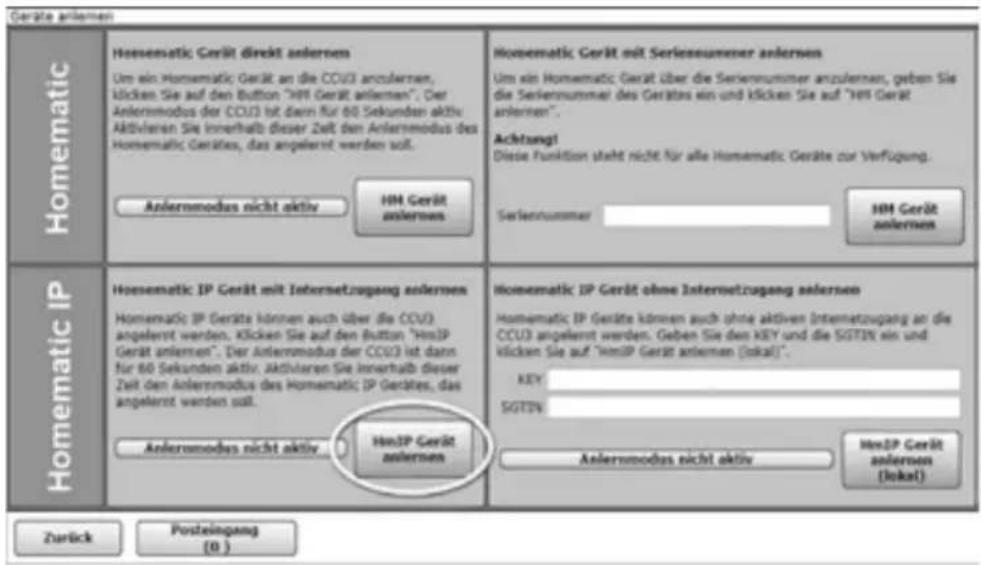

• Um den Anlernmodus zu aktivieren, klicken Sie im nächsten Fenster auf „HmIP Gerät anlernen“. Die Zentrale wird für 60 Se- kunden in den Anlernmodus versetzt. Ein Infofeld zeigt die aktuell noch verbleibende Anlernzeit.18 Inbetriebnahme

• Nach dem Herstellen der Spannungsversorgung ist das Gerät für 3 Minuten aktiv. Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz mit einem spitzen Gegenstand (z. B. mit einem Stift) drücken (s. Abbildung 8).

• Warten Sie, bis der Anlernvorgang abgeschlossen ist.

• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (D) grün. Das Gerät ist nun einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Nach kurzer Zeit erscheint das neu angelernte Gerät im Postein- gang Ihrer Softwareoberfläche. Neu angelernte Geräte und die zugehörigen Kanäle stehen erst dann für Bedien- und Konfigurationsaufgaben zur Verfügung, nachdem sie im Post- eingang konfiguriert wurden. Weitere Informationen finden Sie im Home- maticIP Wired Systemhandbuch unter www.homematic-ip.com. Im Betrieb ohne aktiven Internetzugang wählen Sie die Option „Homematic IP Gerät ohne Internetzugang anlernen“. Geben Sie zum Anlernen die SGTIN und den Key des Geräts in die entspre- chenden Felder ein. Die SGTIN und den Key finden Sie auf dem beiliegenden Sticker. Bitte bewahren Sie den Sti- cker sorgfältig auf.

5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point

Wenn Sie Ihre Homematic IP Wired Geräte flexibel per Smartphone-App steuern möchten, können Sie die Homematic IP Wired Geräte einfach an die HomematicIP Cloud anlernen. Gehen Sie dazu wie folgt vor:

• Önen Sie die Homematic IP App auf Ihrem Smartphone.

• Lernen Sie den Homematic IP Wired Access Point gemäß der zugehörigen Bedienungsanleitung über die Smartphone-App an die Homematic IP Cloud an.

• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.19 Inbetriebnahme

• Nach dem Herstellen der Spannungsversorgung ist der Anlern- modus des Geräts für 3 Minuten aktiv. Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz mit einem spitzen Gegenstand (z. B. mit einem Stift) drücken (s. Abbildung 9).

• Das Gerät erscheint automatisch in der Homematic IP App.

• Zur Bestätigung geben Sie in der App die letzten vier Ziern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen ist.

• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (D) grün. Das Gerät ist nun einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Wählen Sie die gewünschte Lösung für Ihr Gerät aus.

• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu. Wenn Sie bereits Homematic IP Geräte im Smart-Home-System nut- zen oder Ihre Wired Geräte mit Funk-Komponenten von Homematic IP kombinier en möchten, können Sie die Homematic IP Wired Gerä- te auch einfach an einen (bestehenden) Homematic IP Access Point anlernen. Lernen Sie dazu den Homema tic IP Wir ed Access Point ge- mäß der zugehörigen Bedienungsanleitung an den (bestehenden) Homema tic IP Access Point an. Anschließend gehen Sie wie oben beschrieben vor , um das Glasdisplay anzulernen.

5.4 Updates über SD-Karte einspielen

Ausführliche Informationen zu Firmware-Updates, unter Verwen- dung der SD-Karte im SD-Kartenslot (E), finden Sie im Anwender- handbuch.20 Bedienung 6 Bedienung Nach erfolgreicher Inbetriebnahme des Glasdisplays kann es ganz be- quem über die WebUI Benutzeroberfläche oder per Homematic IP App eingerichtet werden. Dank des zuverlässigen Näherungssensors wird das Display automatisch beleuchtet, sobald sich eine Person nähert. Das Display kann ganz intu- itiv per Touch-Gestik bedient werden. Für die Bedienung kann zwischen sechs Sprachen (Deutsch, Englisch, Französisch, Spanisch, Italienisch oder Niederländisch) gewählt werden. Das Glasdisplay verfügt über drei Bildschirmseiten, zwischen denen über die Pfeiltasten rechts und links am Bildschirmrand gewechselt werden kann. Jede Seite lässt sich individuell in eine, zwei oder vier Kacheln für die Be- dienung der gewünschten Funktionen unterteilen. So stehen vielfältige Funktionen aus den Bereichen Licht und Beschattung zur Verfügung. 7 Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Kurzes oranges Blinken Datenübertra- gung Warten Sie, bis die Übertragung beendet ist. 1x langes grünes Leuchten Vorgang bestätigt Sie können mit der Bedienung fortfahren. 1x langes rotes Leuchten Vorgang fehlgeschlagen Versuchen Sie es erneut. Kurzes oranges Blinken (alle 10 s) Anlernmodus aktiv Geben Sie die letzten vier Ziern der Geräte- Seriennummer zur Bestätigung ein (s. „5.3 Anlernen“ auf Seite 16). 6x langes rotes Blinken Gerät defekt Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ih- ren Fachhändler. 1x oranges und 1x grünes Leuchten (nach Spannungszu- fuhr) Testanzeige Nachdem die Testanzeige erloschen ist, können Sie fortfahren.21 Wiederherstellung der Werkseinstellungen 8 Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Geräts können wiederhergestellt wer- den. Dabei gehen alle Einstellungen verloren. Um die Werkseinstellungen des Geräts wiederherzustellen, gehen Sie wie folgt vor:

• Drücken Sie für 4 s mit einem spitzen Gegenstand (z. B. mit ei- nem Stift) auf die Systemtaste (D), bis die LED (D) schnell orange zu blinken beginnt (s. Abbildung 10).

• Lassen Sie die Systemtaste wieder los.

• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün auf- leuchtet (s. Abbildung 11).

• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen. Das Gerät führt einen Neustart durch. Nach dem Neustart können Sie das Gerät wieder in Ihr Homematic IP System integrieren. 9 Wartung und Reinigung Das Gerät ist wartungsfrei. Überlassen Sie eine Reparatur einer Fach- kraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fus- selfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststogehäuse und die Beschriftung können dadurch angegrien werden.22 Technische Daten 10 Technische Daten Geräte-Kurzbezeichnung: HmIPW-WGD Versorgungsspannung: 24 VDC, +/-5 %, SELV Stromaufnahme: 110 mA max. Leistungsaufnahme im Ruhebetrieb: 0,6 W Leitungsart u. -querschnitt: Starre Leitung 0,12-0,50 mm² Installation: nur in Schalterdosen (Gerätedosen) gemäß DIN 49073-1 Schutzart: IP20 Schutzklasse: III Umgebungstemperatur: -5 bis +40 °C Abmessungen (B x H x T): 96 x 96 x 40 mm Gewicht: 131 g Technische Änderungen vorbehalten. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind ent- sprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.23 Package contents Quantity Description 1 Homematic IP Wired Glass Display 1 Mounting plate 2 Screws, 3.2 x 15 mm 2 Screws, 3.2 x 25 mm 2 Operating manuals 1 Supplement with safety instructions ocumentation © 2022 eQ-3 AG, Germany All rights reserved. Translation from the original version in German. This manual may not be reproduced in any format, either in whole or in part, nor may it be duplicated or edited by electronic, mechanical or chemical means, without the written consent of the publisher. Typographical and printing errors cannot be excluded. However, the information con- tained in this manual is reviewed on a regular basis and any necessary corrections will be implemented in the next edition. We accept no liability for technical or typographical errors or the consequences thereof. All trademarks and industrial property rights are acknowledged. Printed in Hong Kong Changes may be made without prior notice as a result of technical advances. 156829 (web) Version 1.0 (10/2022)24 Table of contents 1 Information about this manual .............................................................25 2 Hazard information .................................................................................25 3 Function and device overview ..............................................................27 4 General system information ..................................................................27 5 Start-up ..................................................................................................... 28
