BEDIENUNGSANLEITUNG DT20016N Toolland

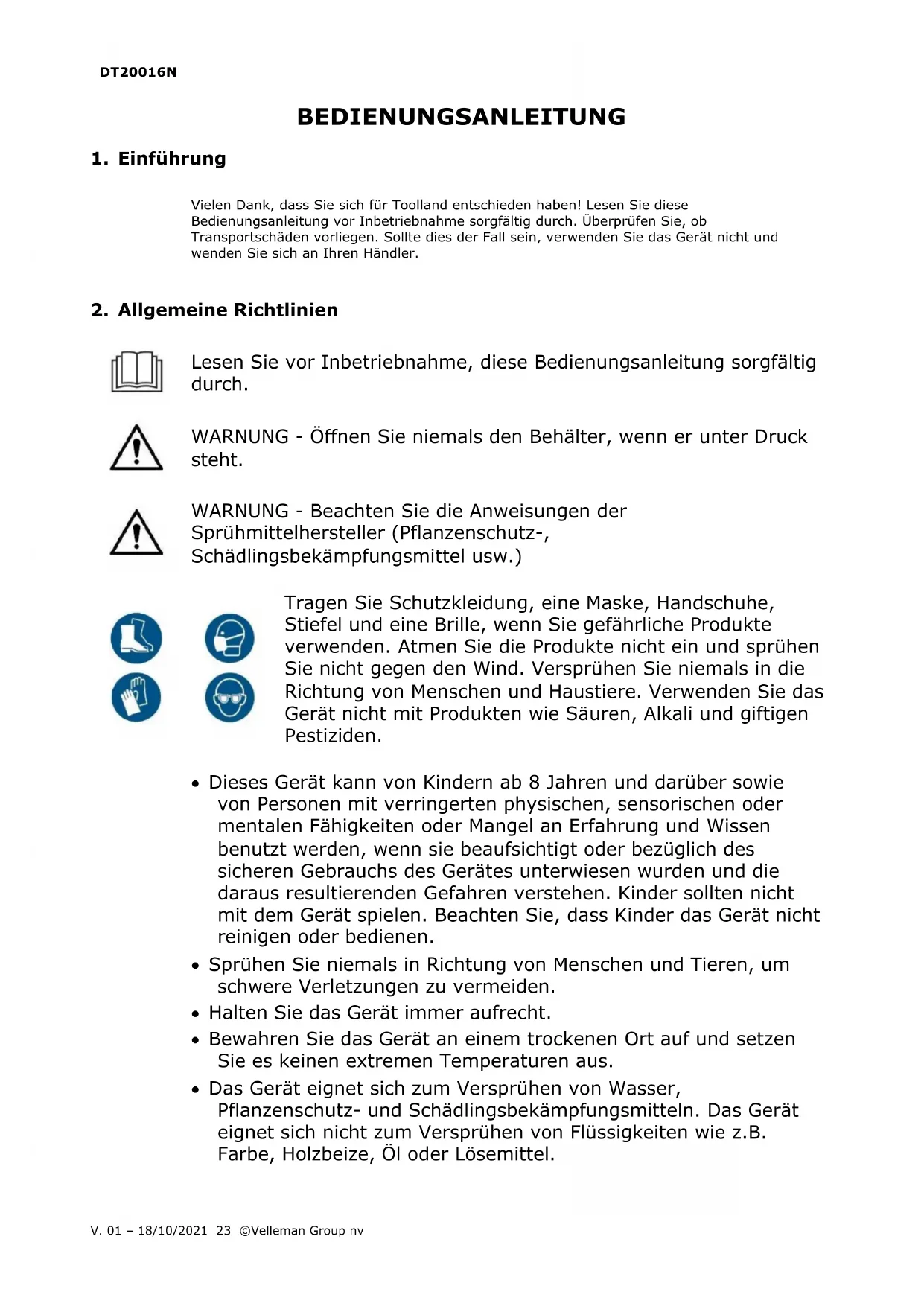

BEDIENUNGSANLEITUNG 23

Vielen Dank, dass Sie sich für Toolland entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Allgemeine Richtlinien

Lesen Sie vor Inbetriebnahme, diese Bedienungsanleitung sorgfältig durch.

WARNUNG - Öffnen Sie niemals den Behälter, wenn er unter Druck steht.

WARNUNG - Beachten Sie die Anweisungen der Sprühmittelhersteller (Pflanzenschutz-, Schädlingsbekämpfungsmittel usw.)

Tragen Sie Schutzkleidung, eine Maske, Handschuhe, Stiefel und eine Brille, wenn Sie gefährliche Produkte verwenden. Atmen Sie die Produkte nicht ein und sprühen Sie nicht gegen den Wind. Versprühen Sie niemals in die Richtung von Menschen und Haustiere. Verwenden Sie das Gerät nicht mit Produkten wie Säuren, Alkali und giftigen Pestiziden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

• Sprühen Sie niemals in Richtung von Menschen und Tieren, um schwere Verletzungen zu vermeiden.

• Halten Sie das Gerät immer aufrecht.

• Bewahren Sie das Gerät an einem trockenen Ort auf und setzen Sie es keinen extremen Temperaturen aus.

• Das Gerät eignet sich zum Versprühen von Wasser, Pflanzenschutz- und Schädlingsbekämpfungsmitteln. Das Gerät eignet sich nicht zum Versprühen von Flüssigkeiten wie z.B. Farbe, Holzbeize, Öl oder Lösemittel.DT20016N

• Spritzen Sie nicht bei starkem Wind.

• Waschen Sie das Gerät nach Gebrauch gründlich.

• Lassen Sie Gerät nicht unbeaufsichtigt, wenn es unter Druck steht.

• Reinigen und spülen Sie das Gerät nach jeder Anwendung mit 1 bis 2 Liter Wasser. Werfen Sie das Wasser nicht in die Abfuhr sondern versprühen Sie die Pflanzen.

• Tragen Sie ein bisschen Vaseline auf die beweglichen Teile (z.B. Pumpe) auf.

3. Allgemeine Richtlinien

Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Weder Velleman Group nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

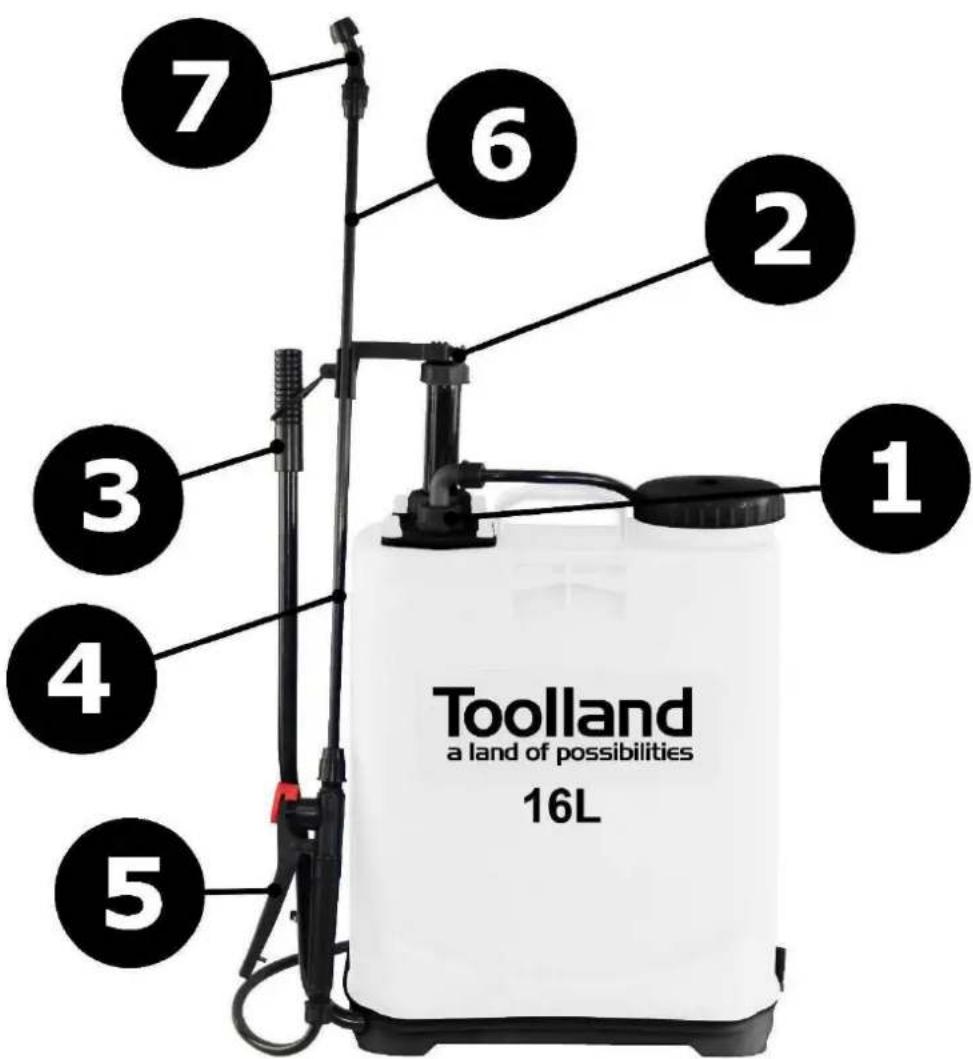

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

5.1 Behälter montieren

1. Entfernen Sie die Pumpkappe, ziehen Sie das ganze Pumpensystem heraus und befestigen

Sie den Mischer mit dem Clip. Bauen Sie wieder zusammen.

2. Stecken Sie den Pumphebel in die Öffnung auf der Unterseite (selbe Seite der Pumpe).

Drehen Sie den Hebel bis die Öffnung erscheint. Befestigen Sie den Hebel mit dem großen Kunststoff-Clip. Beachten Sie, dass der Pin vom Clip in die Öffnung einrastet.

3. Befestigen Sie die zweite große Dichtung am sichtbaren Teil der Stange. Befestigen Sie die

Stange mit einer großen Dichtung und einem Splint.

4. Stecken Sie das obere Ende der Stange in den Anschluss der Pumpe. Befestigen Sie mit

einer großen Dichtung und einem Splint.

5. Stecken Sie das untere Ende der Stange in den Anschluss des Hebels. Befestigen Sie mit

einer kleinen Dichtung und einem Splint.

6. Befestigen Sie den Gurt am Behälter. Ziehen Sie die Kappe der Pumpe und die Kappe des

Behälters handfest an.

Die Pumpe lässt sich auch für Linkshänder montieren. Kehren Sie die Position der Pumpe und des Anschlusses um. Befolgen Sie die Hinweise (siehe oben) und befestigen Sie den Gurt an der Vorderseite des Behälters.

5.2 Das Sprührohr montieren

1. Befestigen Sie eine Mutter und eine kleine Dichtung an beiden Enden des Sprührohrs.

2. Befestigen Sie die geeignete Düse an einem Ende des Sprührohrs. Verbinden Sie das

andere Ende mit dem Sicherheitsventil.

3. Stecken Sie das Filter in das Sicherheitsventil und befestigen Sie am Sprührohr. Verbinden

Sie das andere Ende des Sprührohrs mit dem Anschluss des Behälters.

1. Stellen Sie sicher, dass das Gerät korrekt montiert ist. Befüllen Sie den Behälter mit dem

geeigneten Fluid und ziehen Sie die Kappe handfest an.

2. Betätigen Sie den Pumpenhebel, um den Behälter unter Druck zu setzen.

o Manueller Betrieb: Drücken Sie den Hebelknopf herunter, zum Sprühen und lassen Sie los, um zu stoppen.

o Automatischer Betrieb: Drücken Sie den Knopf nach vorne, um ihn zu verriegeln. Pumpen Sie, um den Druck wiederherzustellen. Entriegeln Sie und lassen Sie den Knopf los, um zu stoppen.DT20016N

V. 01 – 18/10/2021 26 ©Velleman Group nv

7. Spritzen von Chemikalien

Das Gerät eignet sich für den Einsatz mit firmeneigenen Insektiziden, Pilzvernichtungsmitteln, Unkrautbekämpfungsmitteln und Laubnährungmitteln, die Sie mit Wasser mischen. Befolgen Sie immer die Anweisungen auf der Verpackung des Chemikalienherstellers, sowie die unten stehenden Anweisungen.

• Tragen Sie Schutzkleider, eine Schutzbrille, eine Schutzmaske, Stiefel und Handschuhe.

• Atmen Sie den Sprühnebel nicht ein.

• Vermeiden Sie jeden Kontakt Ihrer Haut mit den Chemikalien.

• Sorgen Sie immer für eine gute Belüftung, wenn Sie in geschlossenen Räumen arbeiten.

• Setzen Sie Kinder, Haustiere und Fische keinen Chemikalien aus.

• Waschen Sie die Hände nach Gebrauch und insbesondere vor dem Essen gründlich.

• Waschen Sie mit Chemikalien verschmutzte Kleidung.

• Suchen Sie sofort einen Arzt auf, wenn der Sprühnebel in die Augen gelangt, oder wenn nach dem Sprühen Reaktionen auftreten.

• Sprühen Sie nicht in der Nähe von Lebensmitteln oder an Stellen, an denen Lebensmittel zubereitet werden. Beachten Sie beim Besprühen von Obst und Gemüse die Anweisungen des Chemikalienherstellers bezüglich des richtigen Erntezeitpunkts.

• Versprühen Sie niemals Lösungsmittel wie z.B. Terpentinersatz.

• Sprühen Sie ausschließlich dünne, wässrige Lösungen. Dickere Lösungen werden zur Verstopfung der Düse führen.

• Wenn pulverförmige Chemikalien vollständig in Wasser löslich sind, können diese versprüht werden. Ist dies nicht der Fall bzw. werden Pulverteilchen abgesetzt, dann können Sie diese Lösung dennoch verwenden, wenn diese ständig geschüttelt wird.

• Enthält das Sprühmittel Sediment, dann müssen Sie die Flüssigkeit durch ein Sieb in den Behälter einfüllen.

• Lassen Sie den Druck im Behälter niemals zu groß werden und manipulieren Sie das Sicherheitsventil nicht.

• Reinigen Sie das Gerät nach Gebrauch sorgfältig (Siehe Paragraph 'Reinigung').

• Das Gerät wurde aus verschiedenen Kunststoffen hergestellt. Auch wenn die Flüssigkeit, die Sie verwenden wollen, in einem Kunststoffbehälter aufbewahrt ist, besteht keine Garantie dafür, dass diese Flüssigkeit das Gerät trotzdem nicht beschädigt. Falls Zweifel über die Flüssigkeit besteht, die Sie verwenden wollen, wenden Sie sich an unseren Kundendienst unter der angegebenen Adresse.

• Zu viel Druck beim Betätigen des Hebels.

o Die Gummi-Unterlegscheibe ist beschädigt oder nicht voll angedreht. Überprüfen Sie jede Unterlegscheibe und ersetzen/installieren Sie ggf.

o Das Filter oder die Düse ist blockiert. Reinigen Sie das Filter/die Düse.

• Zu wenig Druck beim Betätigen des Hebels.

o Die Gummi-Unterlegscheiben sind schmutzig. Reinigen Sie alle Die Gummi- Unterlegscheiben mit Wasser.

• Keinen Druck beim Betätigen des Hebels.

o Es fehlt die Gummi-Unterlegscheibe. Installieren Sie eine Gummi-Unterlegscheibe.

• Der Pumpenhebel ist blockiert.

o Die Pumpe enthält Flüssigkeit. Entfernen Sie die Pumpe, entleeren Sie die BehälterDT20016N

V. 01 – 18/10/2021 27 ©Velleman Group nv

9. Pflege und Wartung

• Schmieren Sie alle beweglichen Teile regelmäßig und ersetzen Sie alle Dichtungen.

• Schmieren Sie jedes Mal nach 50 Stunden Gebrauch. Gehen Sie wie folgt vor:

1. Lassen Sie den Druck mit dem Pumpenhebel ab.

2. Entfernen Sie die Splinte und Dichtungen an der Über- und Unterseite der Stange.

Entfernen Sie die Stange.

3. Bewegen Sie den Hebel nicht. Lockern Sie die Pumpkappe aber entfernen Sie diese

nicht. Ziehen Sie die Pumpe, indem Sie den Kolben aus dem Zylinder herausziehen. Verschieben Sie den Kolben nach einer Seite bis Sie die drei Dichtungen sehen. Tragen Sie Silikonfett auf und gehen Sie in umgekehrter Reihenfolge vor, um das Pumpensystem wieder zu montieren.

• Reinigen Sie die Düse einmal pro Jahr. Lassen Sie die überschüssige Flüssigkeit nach Gebrauch von der Düse tropfen.

• Demontieren Sie den Griff des Sprührohrs, um das Filter zu reinigen oder zu schmieren. Schrauben Sie hierfür die Rückseite des Griffs. Verlieren Sie aber die Feder nicht.

• Ersetzen Sie sofort einen beschädigten Schlauch.

• Beachten Sie, dass die Lüftungsöffnungen in der Kappe niemals blockiert sind. Ist das Rückschlagventil beschädigt, setzen Sie sich dann mit Ihrem Händler in Verbindung.

10. Technische Daten

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.DT20016N

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
