Monicon XL - Audiorekorder Palmer - Kostenlose Bedienungsanleitung

Produkttyp	Studio-Hörkontroller (Audio-Rekorder)
Marke	Palmer
Modell	Monicon XL
Abmessungen (Breite x Höhe x Tiefe)	254 x 84 x 215 mm
Gewicht	1,49 kg
Stromversorgung	Externes Netzteil 18 V DC, 1,5 A
Anzahl Eingänge	3 Stereoeingänge (2 symmetrisch Klinke 6,35 mm, 1 unsymmetrisch Cinch + Klinke 3,5 mm + S/PDIF)
Anzahl Ausgänge	3 symmetrische Monitorausgänge (Klinke 6,35 mm), 2 unsymmetrische Line-Ausgänge (MAIN/CUE), 2 Kopfhörerausgänge
Maximaler Eingangspegel	+20 dBu
Maximaler Ausgangspegel	+25 dBu (symmetrisch), +20 dBu (unsymmetrisch)
Frequenzgang	12 Hz - 90 kHz (-1 dB)
Klirrfaktor (THD)	0,002 % (BW 20 - 20 000 Hz)
Signal-Rausch-Verhältnis (SNR)	102 dB (A-bewertet) @ +4 dBu
Dynamikbereich (DR AES17)	115 dB
Talkback-Mikrofon	Eingebaut, Elektret-Kondensator, Lautstärke regelbar
Anzeigen	8-Segment-LED-Pegelanzeige mit Peak-Hold, 7-Segment-LED-Korrelationsanzeige
Gehäusematerial	Metall / MDF
Farbe	Schwarz
Mitgeliefertes Zubehör	Externes Netzteil, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen
Sicherheit	Das Gerät nicht öffnen, Wasser und entzündliche Gegenstände vermeiden
Garantie und Reparaturfähigkeit	Siehe Herstellerbedingungen auf der Adam Hall Website

Häufig gestellte Fragen - Monicon XL Palmer

Wie schließe ich aktive Studiomonitore an den Palmer Monicon XL an?

Schließen Sie Ihre Monitore an die BALANCED MONITOR OUTPUTS 1, 2 oder 3 mit TRS-Klinkenkabeln 6,35 mm an. Stellen Sie sicher, dass alle Geräte vor dem Verkabeln ausgeschaltet sind, und schalten Sie die Monitore zuletzt ein. Stellen Sie die MAIN-Lautstärke auf 12 Uhr und passen Sie die Verstärkung jedes Ausgangs mit dem entsprechenden GAIN-Regler an.

Wie verwende ich die Talkback-Funktion?

Drücken Sie die TALK-Taste, um das eingebaute Mikrofon zu aktivieren. Das Talkback-Signal wird über den CUE-Kanal und die Kopfhörerausgänge gesendet. Stellen Sie die Talkback-Lautstärke mit dem LEVEL-Regler über der TALK-Taste ein. Das Hauptaudiosignal wird während des Talkbacks automatisch abgesenkt.

Was bedeutet die Korrelationsanzeige?

Die 7-Segment-CORRELATION-Anzeige überprüft die Monokompatibilität Ihres Stereomixes. Die drei unteren grünen LEDs zeigen eine gute Kompatibilität an; die drei oberen roten LEDs signalisieren Phasenprobleme. Die mittlere gelbe LED und die unterste grüne LED leuchten dauerhaft.

Wie stelle ich den Pegel der LED-Anzeige ein?

Die LEFT/RIGHT-Pegelanzeige kann an Ihr Signal angepasst werden. Wenn Sie beim Einschalten die CUE SOURCE IN 1-Taste gedrückt halten, entspricht der Maximalpegel +4 dBu; mit IN 2: +10 dBu; mit IN 3: +18 dBu. Die Werkseinstellung ist +18 dBu.

Kann ich mehrere Eingangsquellen gleichzeitig verwenden?

Ja, standardmäßig können alle INPUT SELECT-Eingänge gleichzeitig aktiviert werden (Multi-Modus). Um in den Individual-Modus (nur ein Eingang gleichzeitig) zu wechseln, halten Sie beim Einschalten IN 2 gedrückt. Um zum Multi-Modus zurückzukehren, halten Sie IN 1 gedrückt.

Wie konfiguriere ich die MUTE-Funktion im Momentanmodus?

Schalten Sie das Gerät aus, halten Sie dann die MUTE-Taste gedrückt und schalten Sie es wieder ein. Der Modus wechselt von 'Latching' (Schalter) zu 'Momentary' (Taster). Um zum Latching-Modus zurückzukehren, wiederholen Sie den Vorgang.

Wie stelle ich die Werkseinstellungen wieder her?

Schalten Sie den Monicon XL aus, halten Sie dann die MONO-Taste gedrückt und schalten Sie ihn wieder ein. Dadurch werden die Betriebsmodi der Tasten MUTE, TALK, INPUT SELECT und OUTPUT SELECT auf die Standardeinstellungen zurückgesetzt.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie das Gerät niemals (Stromschlaggefahr). Vermeiden Sie Wasser, Flammen und Wärmequellen. Verwenden Sie nur das mitgelieferte Netzteil. Trennen Sie das Gerät bei Gewitter oder längerem Nichtgebrauch vom Netz. Reinigen Sie es mit einem trockenen Tuch.

Wie verwende ich den CUE-Ausgang?

Der CUE L/R-Ausgang (unsymmetrisch) gibt das über CUE SOURCE (IN 1-3) ausgewählte Signal aus. Stellen Sie die Lautstärke mit dem CUE OUTPUT-Regler ein. Dieser Ausgang wird nicht von den Funktionen MUTE, MONO oder DIM beeinflusst, aber das Talkback ist dort hörbar.

Welchen Kopfhörertyp kann ich verwenden?

Die beiden Kopfhörerausgänge akzeptieren Stereokopfhörer mit 6,35 mm Klinkenstecker. Stellen Sie vor dem Anschließen die Lautstärke auf Minimum und erhöhen Sie sie dann allmählich. Die maximale Leistung beträgt 75 mW an 32 Ohm.

BEDIENUNGSANLEITUNG Monicon XL Palmer

VERKABELUNG UND INBETRIEBNAHME 16

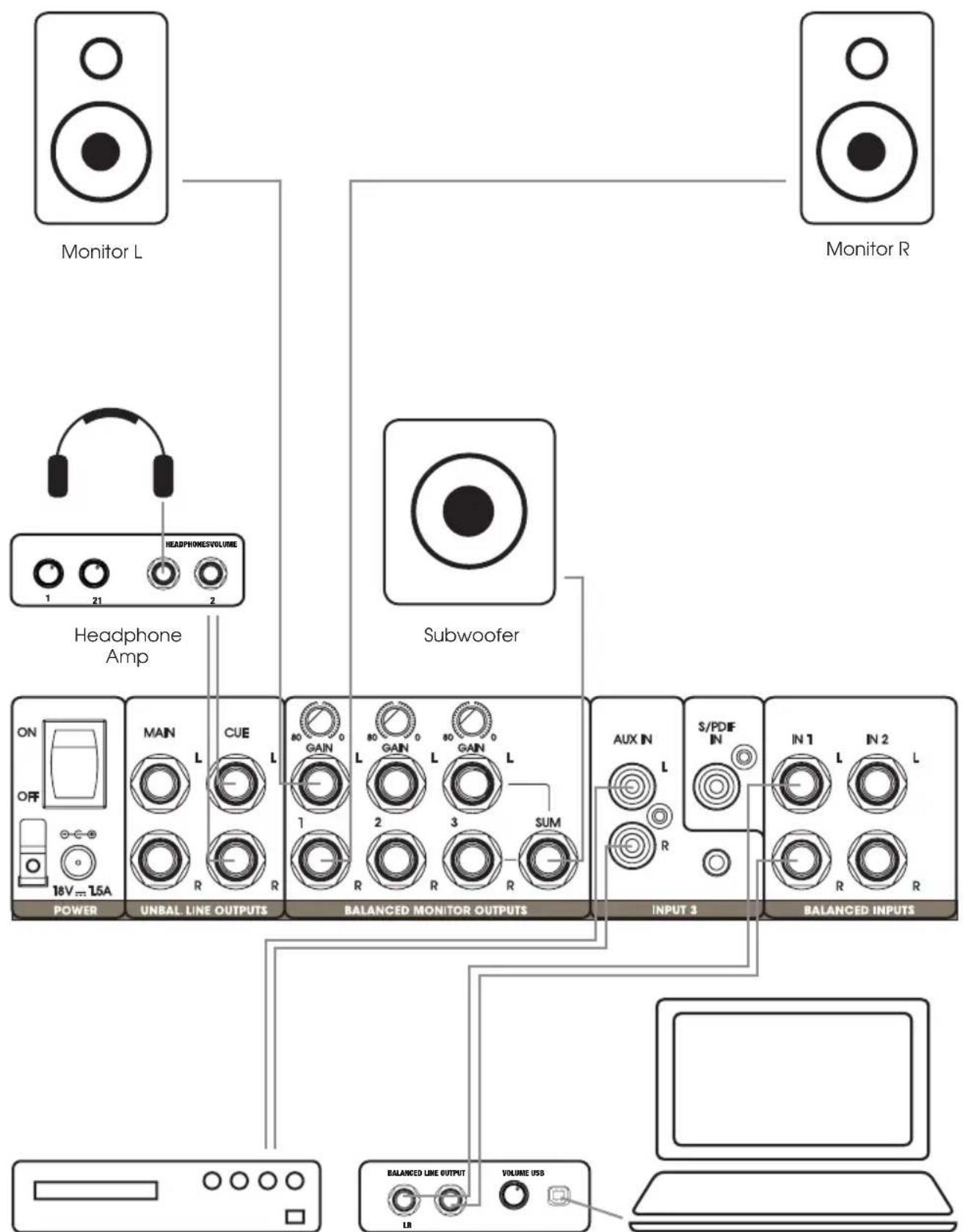

VERKABELUNGSBEISPIEL

INDIVIDUELLE EINSTELLUNGEN 22

TECHNISCHE DATEN 23

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 25

INTRODUCTION

CÂBLAGE ET MISE EN SERVICE 27

EXEMPLE DE CÂBLAGE 28

RÉGLAGES INDIVIDUELS 33

CARACTÉRISTIQUES TECHNIQUES 34

DÉCLARATIONS DU FABRICANT 35

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht Palmer ^® mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Palmer ^® schnell optimal einsetzen können.

Mehr Informationen zu Palmer® finden Sie auf unserer Internetseite www.palmer-germany.com.

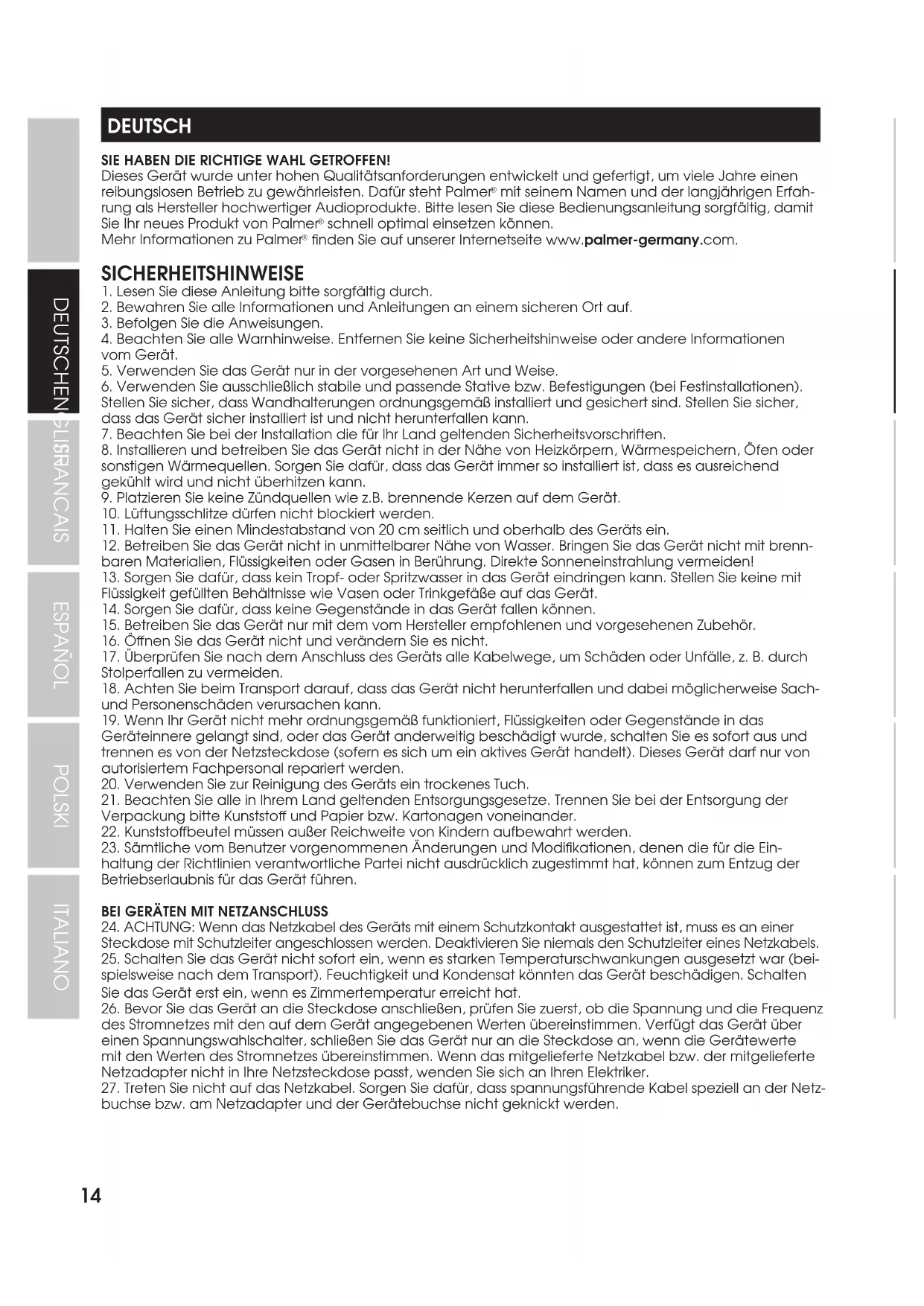

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!

13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

11. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

12. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

13. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können.

Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Mit seinem ergonomischen Konsolenlayout ist der Palmer Monicon XL das perfekte Werkzeug zum Steuern mehrerer Audioquellen und Studiolautsprecher. Es verfügt über drei analoge Stereo-Eingänge sowie einen S/PDIF-Eingang und Ausgänge für drei Monitorpaare mit individuellen Lautstärkereglern, um die Pegelanpassung zu ermöglichen. Zusätzlich existiert ein Mono-Ausgang für einen speziellen Mono-Lautsprecher oder einen Subwoofer. Ein- und Ausgänge werden komfortabel über beleuchtete Taster gesteuert. Eine Korrelationsanzeige informiert visuell über die Mono-Kompatibilität Ihrer Stereomischungen. Um Ihre bevorzugte Arbeitsweise zu unterstützen, können bestimmte Funktionen angepasst und deren Einstellungen gespeichert werden.

Zusätzliche Merkmale:

• Latenzfrei und ohne Klangverfärbung durch analoge Signalführung
• 2 separat regelbare Kopfhörerausgänge mit Wahlschalter für Main- oder Cue-Signal
• Integriertes Talkback-Mikrofon mit beleuchtetem Taster und einstellbarer Dimm-Funktion
• Mono-Taster, Mute-Funktion und großer Main-Lautstärkeregler

Lieferumfang:

Externes Netzteil, Bedienungsanleitung

VERKABELUNG UND INBETRIEBNAHME

Achten Sie vor Inbetriebnahme auf die technischen Daten aller Komponenten, wie z.B. den maximalen Ausgangspegel der Zuspielgeräte und den maximalen Eingangspegel des Monitor-Controllers und der Monitore! Nutzen Sie im Zweifelsfall die Hilfe eines erfahrenen Studiotechnikers. Verwenden Sie bei der Verkabelung qualitativ hochwertige und wenn möglich symmetrische Kabel. Nachfolgend wird die Verkabelung und Inbetriebnahme des Monitor-Controllers mit aktiven Studiomonitoren beschrieben, die Vorgehensweise kann aber auf die Verkabelung und Inbetriebnahme mit einer Endstufe und passiven Studiomonitoren übertragen werden.

• Bevor Sie mit der Verkabelung beginnen, schalten Sie alle Geräte aus, die mit dem Monitor-Controller verkabelt werden sollen und stellen die Lautstärke aller Geräte auf Minimum.
• Schalten Sie nach der Verkabelung die angeschlossenen Monitore und Kopfhörerverstärker als letzte Geräte ein.
• Starten Sie die Wiedergabe des gewünschten Zuspielgeräts und aktivieren den entsprechenden Eingang INPUT SELECT IN 1 - IN 3, überprüfen Sie dabei das Eingangssignal mit Hilfe der 8-Segment Pegelanzeigen LEFT und RIGHT und passen ggf. die Anzeige an den Eingangssignalpegel an (Beschreibung siehe Punkt 16).
• Achten Sie darauf, dass die MUTE-, DIM- und TALK-Funktion des Controllers nicht aktiviert sind.
• Aktivieren Sie nun den Monitorausgang (OUTPUT SELECT OUT 1 bis OUT 3), an dem Ihre Monitore angeschlossen sind und bringen den entsprechenden GAIN-Regler über dem Ausgang auf Rechtsanschlag (Maximum).
• Stellen Sie den MAIN-Lautstärkeregler auf die 12-Uhr-Position und erhöhen die Lautstärke der Monitore vorsichtig auf die gewünschte Abhörlautstärke, achten Sie dabei darauf, dass die Monitore gleich laut sind. Passen Sie die Lautstärke eines Subwoofers in gleicher Weise an die Lautstärke der Monitore an.
• Halten Sie die Pegel verschiedener Zuspielgeräte und Monitorpaare auf dem gleichen Level, um plötzliche Lautstärkesprünge beim Umschalten der Signalquellen und Monitorausgänge zu vermeiden.

VERKABELUNGSBEISPIEL

CD - Player Audio - Interface
Digital Audio Workstation

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

ON 1 2 3 4 5 6 POWER UNRAL LINE OUTPUT BALANCED MONITOR OUTPUTS INPUT 3 BALANCED INPUTS MAIN CUE MUX L S/T/DF IN 1 IN 2

1 POWER

Kleinspannungsbuchse für die Spannungsversorgung des Geräts. Verwenden Sie bitte ausschließlich den mitgelieferten Netzadapter. Neben der Buchse befindet sich die Zugentlastung. Nutzen Sie die diese für das flexible Kabel des Netzadapters, um die Kleinspannungsbuchse des Geräts und den Kleinspannungsstecker des Netzadapters vor Beschädigung zu schützen und ein ungewolltes Herausziehen des Steckers zu vermeiden.

2 POWER ON / OFF

Ein- / Ausschalter für die Spannungszufuhr des Geräts.

3 BALANCED INPUTS IN 1 - IN 2

Symmetrische Stereo Line-Eingänge mit 6,35 mm Klinkenbuchsen (IN 1 L+R, IN 2 L+R).

4 INPUT 3

Unsymmetrischer Stereo Line-Eingang mit Cinch-Buchsen L + R, einer 3,5 mm Stereo-Klinkenbuchse und einem coaxialen S/PDIF-Eingang. Die analogen Cinch-Eingänge und die 3,5 mm Klinkenbuchse können simultan belegt sein, das Lautstärkeverhältnis muss in diesem Fall an den jeweiligen Zuspielgeräten eingestellt werden, der digitale S/PDIF-Eingang kann zusätzlich belegt werden. Die Umschaltung der analogen und der digitalen Signalquelle und die Pegelanpassung für IN 3 AUX erfolgen am Bedienpanel auf der Oberseite des Geräts.

5 BALANCED MONITOR OUTPUTS 1 - 2 - 3

Symmetrische Ausgänge zum Anschließen aktiver Studiomonitore, sowie Endstufen mit passiven Studiomonitoren. Alle drei Ausgänge sind mit 6,35 mm TRS-Klinkenbuchsen bestückt, Ausgang 3 bietet zusätzlich zu den beiden Buchsen L und R einen mono-summierten Ausgang SUM zum Anschließen eines zusätzlichen Monitors mit Mono-Signal oder eines Subwoofers. Der Ausgangspegel kann, falls notwendig, für alle drei Ausgänge separat am entsprechenden GAIN-Regler eingestellt und damit dem angeschlossenem Monitor-system angepasst werden.

6 UNBAL. LINE OUTPUTS MAIN - CUE

Unsymmetrische Ausgänge mit 6,35 mm Klinkenbuchsen.

MAIN L/R - Anschlussmöglichkeit für ein externes Aufnahmegerät, wie eine Bandmaschine oder einen digitalen Stereo-Recorder. Ausgegeben wird das Signal, welches am Bedienpanel bei INPUT SELECT als Input-Signal ausgewählt ist (IN 1 - IN 3). Das Signal wird vor dem Lautstärkeregler MAIN abgegriffen, ist also unabhängig davon und es bleibt unbeeinflusst von den Funktionen MUTE, MONO, DIM und TALK.

CUE L/R - Anschlussmöglichkeit für einen externen Kopfhörerverstärker. Ausgegeben wird das Signal, welches am Bedienpanel bei CUE SOURCE als Signalquelle ausgewählt ist (IN 1 - IN 3). Passen Sie die Signal-Lautstärke mit Hilfe des Lautstärkereglers CUE OUTPUT am Bedienpanel an. Das Signal bleibt unbeeinflusst von den Funktionen MUTE, MONO und DIM, die TALK-Funktion bleibt aber in vollem Umfang erhalten.

monicon XL Palmer® 11101617167 INPUT SELECT LEFT CORRELATION RIGHT OUTPUT SELECT CIE SOURCE 8 9 AUX S/POF LEVEL LEVEL PFL CUE MAIN CUE MAIN 12 13 14 15 MUTE MONO ATTENUATION DIM TALK 20 21 30 0 0 LEVEL 0 10 10 12 19 MIC 0-1 0-2 0-4 0-6 0-8 12 13 MAIN

7 INPUT SELECT IN 1 - IN 2 - IN 3

Taster zum Auswählen und Aktivieren der Signalquellen Line-Eingang IN 1 bis IN 3 auf der Rückseite des Geräts (Nr. 3 und Nr. 4). Der dem aktiven Line-Eingang entsprechende Taster leuchtet. Bei der Auswahl der Signalquellen kann zwischen zwei Arbeitsweisen ausgewählt werden.

Funktionsweise A: Alle Signalquellen können gleichzeitig angewählt und aktiviert werden (Werkseinstellung). Bevor Sie die Einstellung ändern, schalten Sie alle angeschlossenen Monitore und Kopfhörerverstärker aus. Um die Arbeitsweise A „Multi mode“ auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf den Taster IN 1 bei INPUT SELECT und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

Funktionsweise B: Eine einzelne Signalquelle kann beliebig ausgewählt und aktiviert werden. Bei der Auswahl einer anderen Signalquelle wird die zuvor aktivierte Signalquelle deaktiviert. Um die Funktionsweise B „Individual mode“ auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf den Taster IN 2 bei INPUT SELECT und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

8 INPUT 3 AUX

Pegelregler zum Anpassen der Lautstärke des Line-Eingangs INPUT 3 AUX.

9 AUX / S/PDIF

Schalter zum Auswählen der analogen bzw. digitalen Eingangsquelle von INPUT 3. In der heruntergedrückten Position ist der analoge Cinch-Eingang L/R bzw. der 3,5mm Stereo-Klinkeneingang aktiviert, in der nicht heruntergedrückten Position der digitale Coax-Anschluss SPDIF IN.

10 OUTPUT SELECT OUT 1 - OUT 2 - OUT 3

Taster zum Aktivieren der Line-Ausgänge OUT 1 bis OUT 3 auf der Rückseite des Geräts (Nr. 5). Der dem aktiven Line-Ausgang entsprechende Taster leuchtet. Bei der Auswahl der Line-Ausgänge kann zwischen drei Funktionsweisen ausgewählt werden.

Funktionsweise A: Alle Line-Ausgänge können gleichzeitig angewählt und aktiviert werden (Werkseinstellung). Bevor Sie die Einstellung ändern, schalten Sie alle angeschlossenen Monitore und Kopfhörerverstärker aus. Um die Funktionsweise A „Multi mode“ auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf den Taster OUT 1 bei OUTPUT SELECT und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

Funktionsweise B: Ein einzelner Line-Ausgang kann beliebig ausgewählt und aktiviert werden. Bei der Auswahl eines anderen Line-Ausgangs wird der zuvor aktivierte Line-Ausgang deaktiviert. Um die Funktionsweise B „Individual mode“ auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf den Taster OUT 2 bei OUTPUT SELECT und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

Funktionsweise C: Line-Ausgang OUT 3 kann unabhängig von OUT 1 und OUT 2 ein- oder ausgeschaltet werden. OUT 1 und OUT 2 können wahlweise aktiviert werden, aber nicht beide gleichzeitig. Bei der Auswahl des jeweils anderen Line-Ausgangs wird der zuvor aktivierte Line-Ausgang deaktiviert. Um die Funktionsweise C „Combined mode“ auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf den Taster OUT 3 bei OUTPUT SELECT und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

11 CUE SOURCE IN 1 - IN 2 - IN 3

Beleuchtete Taster für die Auswahl der Signalquelle IN 1 bis IN 3 für den Line-Ausgang CUE L/R. Der dem aktiven Line-Eingang entsprechende Taster leuchtet.

12 CUE OUTPUT

Lautstärkeregler für den CUE Line-Ausgang (UNBAL. LINE OUTPUTS CUE).

13 MAIN

Lautstärkeregler für die symmetrischen Line-Ausgänge BALANCED MONITOR OUTPUTS 1 bis 3. Halten Sie die Pegel der verschiedenen Signalquellen auf einem ähnlichen Level, um plötzliche Lautstärkesprünge beim Umschalten der Signalquellen zu vermeiden.

14 MONO

Drücken Sie auf den Taster MONO, um die Ausgangssignale der Line-Ausgänge BALANCED MONITOR OUTPUTS 1 bis 3 und der Kopfhörerausgänge 1 und 2 (MAIN-Signal) in Mono abzuhören. Wie ein Mix in Mono klingt, kann damit auf einfache Weise kontrolliert werden, denn in vielen Clubs und Diskotheken werden Beschallungsanlagen im Mono-Betrieb genutzt. Es ist außerdem immer ratsam, einen Stereo-Mix auch in Mono abzuhören, weil Sie so Probleme mit der Phasenlage im Mix verwendeter Klänge besser erkennen und damit auch beheben können.

Das Signal des CUE-Kanals wird von der MONO-Funktion nicht beeinflusst.

Die Funktionsweise der MUTE-, TALK-, INPUT SELECT und OUTPUT SELECT-Taster kann auf Werkseinstellung zurückgestellt werden, indem Sie den Monitor-Controller ausschalten, auf MONO drücken und den Taster so lange gedrückt halten, bis Sie den Monitor-Controller wieder eingeschaltet haben. Bevor Sie die Einstellung ändern, schalten Sie alle angeschlossenen Monitore und Kopfhörerverstärker aus.

15 MUTE

Stummschaltefunktion für die Ausgangssignale der Line-Ausgänge BALANCED MONITOR OUTPUTS 1 bis 3 und der Kopfhörerausgänge 1 und 2 (MAIN-Signal). Das Signal des CUE-Kanals wird von der Stummschaltefunktion nicht beeinflusst.

Bei der MUTE-Funktion kann zwischen zwei Funktionsweisen ausgewählt werden.

Funktionsweise A (Werkseinstellung): „latching“ (Schalter): Drücken Sie einmal kurz auf den Taster MUTE, um die Funktion zu aktivieren und noch einmal kurz, um die Funktion zu deaktivieren. Während die Stummschaltefunktion aktiviert ist, leuchtet der MUTE-Taster.

Funktionsweise B: „momentary“ (Taster): Die MUTE-Funktion ist nur aktiv, solange der MUTE-Taster gedrückt wird. Lässt man den Taster los, wird die Funktion automatisch deaktiviert. Während die MUTE-Funktion aktiviert ist, leuchtet der Taster MUTE.

Bevor Sie die Einstellung ändern, schalten Sie alle angeschlossenen Monitore und Kopfhörerverstärker aus.

Um die Funktionsweise B auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf MUTE und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

16 LEFT / RIGHT

8-Segment LED-Pegelanzeigen für den linken und rechten Kanal des anliegenden Audiosignals, der Abgriff erfolgt vor dem Lautstärkeregler MAIN. Zur besseren Kontrolle kann die Anzeige in drei Stufen an den Signal-pegel des Eingangssignals angepasst werden.

Beispiel: Wenn die Pegelanzeige auf den Wert +10 dBu eingestellt ist und am Eingang ein Signal mit +10 dBu anliegt, leuchtet die rote LED 0 der Pegelanzeige.

Werksseitig ist der Wert +18 dBu eingestellt. Bevor Sie die Einstellung verändern, schalten Sie alle angeschlossenen Monitore und Kopfhörerverstärker aus.

+4 dBu - Wenn bei keinem der angeschlossenen Zuspielgeräte der maximale Ausgangspegel +4 dBu übersteigt, wählen Sie die Einstellung +4 dBu. Schalten Sie den Monitor-Controller aus, drücken auf CUE SOURCE IN 1 und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.
+10 dBu - Wenn bei keinem der angeschlossenen Zuspielgeräte der maximale Ausgangspegel +10 dBu übersteigt, wählen Sie die Einstellung +10 dBu. Schalten Sie den Monitor-Controller aus, drücken auf CUE SOURCE IN 2 und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.
+18 dBu - Wenn bei keinem der angeschlossenen Zuspielgeräte der maximale Ausgangspegel +18 dBu übersteigt, wählen Sie die Einstellung +18 dBu. Schalten Sie den Monitor-Controller aus, drücken auf CUE SOURCE IN 3 und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

Der maximale Eingangspegel des Monitor-Controllers beträgt +20 dBu, liegt der Eingangspegel darüber, wird der Eingang übersteuert und das Signal verzerrt. Wenn bei einem der angeschlossenen Zuspielgeräte der maximale Ausgangspegel mehr als +20 dBu beträgt, muss der Ausgangspegel des entsprechenden Zuspielgeräts auf maximal +20 dBu begrenzt werden.

17 CORRELATION

Überprüfen der Mono-Kompatibilität eines Stereo-Audiosignals. Da in vielen Clubs und Diskotheken die Beschallungsanlagen in Mono betrieben werden und beispielsweise eine Musikproduktion im Radio auch auf einfachen Mono-Geräten in guter Qualität wiedergegeben werden soll, ist die Mono-Kompatibilität der Musikproduktion extrem wichtig. Bei der Mono-Wiedergabe eines Stereo-Signals werden der linke und rechte Kanal zu einem Mono-Signal zusammengemischt (Mono Summe). Falls ein Klang im Stereo-Mix auf beiden Kanälen nicht gleichphasig wiedergegeben wird, kann das bei der Mono-Wiedergabe dazu führen, dass er verfälscht wiedergegeben oder gar ausgelöscht wird, im Extremfall wird das komplette Audiosignal im Ganzen ausgelöscht (Stille).

Achten Sie darauf, dass bei der Wiedergabe eines Stereo-Signals beim Mix nur maximal die 3 unteren grünen LEDs der 7-Segment Anzeige CORRELATION leuchten, aber niemals eine der oberen drei LEDs (je mehr rote LEDs leuchten, desto schlechter die Mono-Kompatibilität). Die unterste grüne LED und die mittlere gelbe LED leuchten permanent, auch wenn kein Signal anliegt.

18 TALK - LEVEL

Drücken Sie auf den Taster TALK, um das integrierte Talkback-Mikrofon zu aktivieren und so auf einfache Weise mit Musikern und Sprechern über den Abhörkanal CUE und den Kopfhörerausgängen auf der Vorderseite des Geräts (entsprechender Schalter in Position CUE) zu kommunizieren. Die Lautstärke des Talkback-Mikrofons stellen Sie mit Hilfe des Pegelreglers LEVEL oberhalb des TALK-Tasters ein, erhöhen Sie dabei die Lautstärke nur vorsichtig, bis an den angeschlossenen Kopfhörern ein angenehmer Pegel anliegt und kein Feedback entstehen kann. Beim Aktivieren des Talkback-Mikrofons wird das am CUE-Kanal und den Kopfhörerausgängen auf der Vorderseite des Geräts (entsprechender Schalter in Position CUE) anliegende Audiosignal CUE SOURCE IN 1 bis IN 3 automatisch um einen festen Wert abgesenkt. Gleichzeitig wird das an den Line-Ausgängen BALANCED MONITOR OUTPUTS 1 bis 3 anliegende Audiosignal um den am Regler ATTENUATION eingestellten Wert abgesenkt.

Bei der TALK-Funktion kann zwischen zwei Funktionsweisen ausgewählt werden.

Funktionsweise A (Werkseinstellung): „latching“ (Schalter): Drücken Sie einmal kurz auf den Taster TALK, um die Funktion zu aktivieren und noch einmal kurz, um die Funktion zu deaktivieren. Während die TALK-Funktion aktiviert ist, leuchten die Taster TALK und DIM.

Funktionsweise B: „momentary“ (Taster): Die TALK-Funktion ist nur aktiv, solange der TALK-Taster gedrückt wird. Lässt man den Taster los, wird die Funktion automatisch deaktiviert. Während die TALK-Funktion aktiviert ist, leuchten die Taster TALK und DIM.

Bevor Sie die Einstellung ändern, schalten Sie alle angeschlossenen Monitore und Kopfhörerverstärker aus. Um die Funktionsweise B auszuwählen, schalten Sie den Monitor-Controller aus, drücken auf TALK und halten den Taster so lange gedrückt, bis Sie den Monitor-Controller wieder eingeschaltet haben.

19 TALKBACK MIKROFON

Mikrofon für die Kommunikation mit Musikern und Sprechern über den Abhörkanal CUE und den Kopfhörerausgängen auf der Vorderseite des Geräts.

20 DIM - ATTENUATION

Die DIM-Funktion bietet die Möglichkeit, die Ausgangssignale der Line-Ausgänge BALANCED MONITOR OUTPUTS 1 bis 3 und der Kopfhörerausgänge 1 und 2 (MAIN-Signal) um den am Regler ATTENUATION eingestellten Wert abzusenken, ohne dabei die CUE-Signale zu beeinflussen. Sie können so beispielsweise im Regieraum ein Gespräch bei abgesenkter Lautstärke führen, ohne dabei eine laufende Aufnahme zu stören. Drücken Sie einmal kurz auf den Taster DIM, um die Funktion zu aktivieren und noch einmal kurz, um die Funktion zu deaktivieren. Während die DIM-Funktion aktiviert ist, leuchtet der Taster.

21 KOPFHÖRERAUSGÄNGE 1 UND 2

Kopfhörerausgänge mit 6,35mm Stereo-Klinkenbuchsen. Wählen Sie die Signalquelle mit Hilfe des Schalters CUE / MAIN beim gewünschten Kopfhörerausgang aus (Schalter heruntergedrückt = CUE-Signal, Schalter nicht heruntergedrückt = MAIN-Signal) und stellen die Lautstärke am entsprechenden Pegelregler LEVEL ein. Um Geräte- und Gehörschäden zu vermeiden, drehen Sie vor dem Anschließen und Aufsetzen eines Kopfhörers die Lautstärke auf Minimum und erhöhen sie dann nur vorsichtig, halten Sie die Pegel der verschiedenen Signalquellen auf einem ähnlichen Level, um plötzliche Lautstärkesprünge beim Umschalten der Signalquellen zu vermeiden. Die Signale werden jeweils vor den CUE- und MAIN-Lautstärkereglern abgegriffen (PFL).

PINBELEGUNG

Klinke Symetrisch

+ - GND

Klinke Unsymmetrisch

+ - / GND

Kopfhöreranschluss

L R GND

Cinch-Anschluss

INDIVIDUELLE EINSTELLUNGEN

Um Ihre bevorzugte Arbeitsweise zu unterstützen, können bestimmte Funktionen angepasst und deren Einstellungen gespeichert werden (siehe Tabelle unterhalb). Die Informationen dazu finden Sie abgedruckt in englischer Sprache auch auf der Unterseite des Geräts.

Taster während des Einschaltens des Monicon XL gedrückt halten	Funktionsweise der entsprechenden Anzeige- bzw. Bedienelemente:
CUE SOURCE “IN 1” Anpassen der	Pegelanzeige LEFT/RIGHT: Maximalanzeige “0dB” (rote LED) entspricht +4 dBu Eingangssignalpegel
CUE SOURCE “IN 2” Anpassen der	Pegelanzeige LEFT/RIGHT: Maximalanzeige “0dB” (rote LED) entspricht +10 dBu Eingangssignalpegel
CUE SOURCE “IN 3” Anpassen der	Pegelanzeige LEFT/RIGHT: Maximalanzeige “0dB” (rote LED) entspricht +18 dBu Eingangssignalpegel
INPUT SELECT „IN 1“ Multi mode: Alle	Eingänge INPUT SELECT können gleichzeitig aktiviert werden

INPUT SELECT „IN 2“ Individual mode: Immer nur ein Eingang INPUT SELECT kann aktiviert werden

OUTPUT SELECT “OUT 1” Multi mode: Alle Ausgänge OUTPUT SELECT können gleichzeitig aktiviert werden

OUTPUT SELECT “OUT 2” Individual mode: Immer nur ein Ausgang OUTPUT SELECT kann aktiviert werden

OUTPUT SELECT “OUT 3” Combined mode: Unabhängiges Aktivieren und Deaktivieren von OUT 3. OUT 1 und OUT 2 können wahlweise aktiviert werden

“MUTE” Ändern der MUTE-Taster Funktionsweise von Schalter (latching) auf Taster (momentary)

“TALK” Ändern der TALK-Taster Funktionsweise von Schalter (latching) auf Taster (momentary)

“MONO” Zurücksetzen auf Werkseinstellungen

TECHNISCHE DATEN

Artikelnummer: PMONICONXL
Produktart: Studio Equipment
Typ: Monitor Controller
Anzahl Ausgänge: 3x regelbare und symmetrische Stereo-Ausgänge
	MONITOR OUTPUTS1x unsymmetrischer Stereo CUE-Ausgang1x unsymmetrischer Stereo MAIN-Ausgang2x Stereo Kopfhörer-Ausgänge (PHONES)
Ausgangsanschlüsse: 6,35mm Klinke (TRS)
Maximaler Ausgangspegel:	+25 dBu (symmetrisch), +20 dBu (unsymmetrisch)
Maximale Ausgangsleistung Kopfhörerausgang:	75 mW @ 32 Ohm
Ausgangsimpedanz:	600 Ohm
Anzahl Eingänge:	2x symmetrische Stereo-Eingänge1x unsymmetrischer Eingang (Cinch + 3,5 mm Klinke + S/PDIF)
Eingangsanschlüsse:	IN 1 + 2: 6,35 mm Klinke L+R TRSIN 3: Cinch L+R, 3,5 mm Stereo-Klinke, S/PDIF coaxial
Maximaler Eingangspegel:	+20 dBu
Eingangsimpedanz:	10 kOhm (symmetrisch), 5 kOhm (unsymmetrisch)
S/PDIF:	DA 24 Bit (44,1 kHz, 48 kHz, 96 kHz)
Frequenzgang: 12 Hz - 90 kHz (-1dB)
Klirrfaktor (THD):	0,002 % (BW 20 - 20000 Hz)
Rauschabstand (SNR):	102 dB (A-gewichtet) @ +4 dBu
Dynamikbereich (DR AES17):	115 dB
CMRR:	besser als 55 dB
Maximale Dämpfung:	111 dB (Attenuator + Mute), 86 dB (Attenuator)
Talkback Mikrofon:	Electret-Kondensatormikrofon
Bedienelemente:	Ein- / Ausschalter, MAIN Lautstärkeregler, INPUT SELECT IN 1-2-3, OUTPUT SELECT OUT 1-2-3, CUE SOURCE IN 1-2-3, INPUT 3 Lautstärkeregler, INPUT 3 AUX / SPDIF, CUE OUTPUT, PHONES 1+2 LEVEL, PHONES 1+2 MAIN/ CUE, MUTE, MONO, DIM, DIM ATTENUATION, TALK, TALK LEVEL, MONITOR OUTPUTS OUT 1-2-3 GAIN

Anzeigeelemente: beleuchtete Taster INPUT SELECT IN 1-2-3, OUTPUT

SELECT OUT 1-2-3, CUE SOURCE IN 1-2-3, MUTE, MONO, DIM, TALK,

8-Segment LED Pegelanzeige mit Peak-Hold, 7-Segment LED Korrelationsanzeige

Stromversorgung: externes Netzteil

Betriebsspannung: 18 V DC, 1,5 A, + innen

Umgebungstemperatur (in Betrieb): 0° - 40° C

Relative Luftfeuchtigkeit: <80 % (nicht kondensierend)

Gehäusematerial: Metall / MDF

Gehäuseoberfläche: pulverbeschichtet / foliert

Gehäusefarbe: schwarz

Gehäusebauart: Konsole

Abmessungen (B x H x T): 254 x 84 x 215 mm

Gewicht: 1,49 kg

Zubehör inklusive: externes Netzteil

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1,

61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
