Produkttyp	Professioneller Gefrierschrank
Marke	Hendi
Modell	232699
Abmessungen (B x T x H)	1795 x 700 x 850 mm
Innenabmessungen (B x T x H)	1257 x 570 x 580 mm
Anzahl der Türen	3
Anzahl der Einlegeböden	3 (330 x 545 mm je)
Bruttokapazität	420 L
Nettokapazität	255 L
Temperaturbereich	-18 °C bis -22 °C
Leistung	400 W
Stromversorgung	230 V / 50 Hz
Energieverbrauch	7,5 kWh/Tag (2790 kWh/Jahr)
Kältemittel	R-404a (0,44 kg)
Klimaklasse	4 (Umgebungstemperatur max. 30 °C, rel. Luftfeuchtigkeit 55 %)
Nettogewicht	120 kg
Außen-/Innenmaterial	Edelstahl
Kühlungsart	Umluftkühlung (forced cooling)
Kompressor	Embraco, obenliegend
Abtauung	Automatisch
Display	Digital mit elektronischem Thermostat
Verwendung	Gewerblich, nur Innenbereich
Reinigung	Keinen Wasserstrahl verwenden, weiches Tuch und mildes Reinigungsmittel
Kondensatorwartung	Monatliche Reinigung empfohlen
Garantie	12 Monate

Häufig gestellte Fragen - 232699 Hendi

Wie installiere ich den Gefrierschrank Hendi 232699?

Stellen Sie das Gerät auf eine ebene, stabile und trockene Oberfläche. Halten Sie einen Mindestabstand von 10 cm um das Gerät für die Belüftung ein. Vermeiden Sie direkte Sonneneinstrahlung und Wärmequellen. Verwenden Sie die verstellbaren Füße, um das Gerät auszurichten. Schließen Sie es an eine 230V/50Hz Steckdose mit einem geeigneten thermomagnetischen Schutzschalter an.

Was ist der Temperaturbereich des Gefrierschranks?

Die Temperatur kann zwischen -18 °C und -22 °C eingestellt werden. Verwenden Sie das Bedienfeld, um den Sollwert anzupassen. Die tatsächliche Temperatur wird digital angezeigt.

Wie stelle ich die Temperatur ein?

Drücken Sie kurz die Taste SET/MUTE, um den Sollwert anzuzeigen. Halten Sie sie 1 Sekunde lang gedrückt, dann verwenden Sie die Pfeile nach oben/unten, um den Wert zu ändern. Drücken Sie erneut SET/MUTE oder warten Sie 15 Sekunden, um zu bestätigen.

Wie taue ich das Gerät ab?

Der Gefrierschrank verfügt über eine automatische Abtauung. Für manuelle Abtauung halten Sie die Taste AB/ABTAUUNG 3 Sekunden lang gedrückt. Sie können das Gerät auch ausschalten und die Tür offen lassen, bis das Eis vollständig geschmolzen ist. Verwenden Sie keine Metallgegenstände.

Was tun, wenn der Alarm ertönt?

Das Display zeigt einen Fehlercode an. Häufige Codes sind: HI (maximale Temperatur), LO (minimale Temperatur), dOr (Tür offen), cht (Kondensator verschmutzt). Konsultieren Sie die Anleitung für die genaue Bedeutung und Korrekturmaßnahmen. Um den akustischen Alarm auszuschalten, drücken Sie SET/MUTE.

Wie reinige ich den Kondensator?

Ziehen Sie den Netzstecker. Verwenden Sie einen Staubsauger und eine Bürste mit langen Borsten, um den Staub zu entfernen. Tragen Sie Schutzhandschuhe. Reinigen Sie den Kondensator mindestens einmal im Monat, um einen optimalen Betrieb zu gewährleisten und den Energieverbrauch zu senken.

Kann ich warme Speisen in den Gefrierschrank stellen?

Nein, alle Lebensmittel müssen vor dem Einlegen auf Raumtemperatur abgekühlt sein. Das Einlegen warmer Speisen kann übermäßige Kondensation verursachen und das Kühlsystem beschädigen.

Welcher Mindestabstand muss um das Gerät eingehalten werden?

Lassen Sie mindestens 10 cm Freiraum um das Gerät für ausreichende Belüftung. Stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind. Stellen Sie das Gerät nicht in einem engen Raum auf.

Was tun bei Stromausfall?

Bei einem Stromausfall öffnen Sie die Tür nicht unnötig, um die Temperatur zu halten. Wenn der Ausfall länger als einige Stunden dauert, überprüfen Sie den Zustand der Lebensmittel. Warten Sie vor dem Neustart etwa 5 Minuten nach dem Wiedereinstecken, um den Kompressor nicht zu beschädigen.

Wie transportiere ich den Gefrierschrank Hendi 232699?

Verwenden Sie die Originalverpackung oder eine geeignete Verpackung. Halten Sie das Gerät während des Transports horizontal. Wenn das Gerät geneigt wurde, lassen Sie es 24 Stunden in horizontaler Position, bevor Sie es anschließen, damit das Kompressoröl zurückfließen kann.

BEDIENUNGSANLEITUNG 232699 Hendi

Bevor Sie das Gerät in Betriebnehmen, sollenn Sie diese Gebrauchsanweisung aufmerksam lessen

These Gebrauchsanweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innenbereich.

These Gebrauchsanweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innebereich.

1. SICHERHEITSREGELN 17
2. BESONDERE SICHERHEITSVORSCHRIFTEN 18
3. ERDUNG 19
4. VERWENDUNGSZWECK 19
5. TECHNISCHE DATEN 20
6. VOR ERSTEM GEBRAUCH 21
7. VERWENDUNG VON GERÄT 23
8. REINIGUNG UND WARTUNG 27
9. AUFBEWAHRUNG VON LEBENSMITTELN 28
10. FEHLERBEHEBUNG 28
11. GARANTIE 29
12. ENTSORGUNG UND UMWELTSCHUTZ 29

Wir danken Ohnen für den Kauf des Gerätes Hendi. Machen Sie sichitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schaden durch die unsachgemäß Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

1. SICHERHEITSREGELN

• Die unsachgemäß Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.
• Das vorliegende Gerät ist ausschließlich für den gewerblichen Gebrauch bestimmt und darauf nicht im Haushalt verwendet werden.
• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäß Bedienung des Geräts darüberzuführen sind.
• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Steckerziehen und das Gerät von einem anerkannten Fachmann prüfen lessen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.
• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.
• In das Gehäuse des Gerätes keine Gegenstände eingehren.
• Den Stecker nicht mit nassen oder feuchten Händen berühren.
• Gefahr eines Stromschlags! Das Gerätarf nicht selbstständig repariert werden. Sümttliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Personal zu beseitigen.
• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkauf in Verbindung setzen.
• Warning! Die Elektroteile des Gerätes)dürfen weder in Wasser noch in andere Flüssigkeiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.
• Der Stecker und die Stromversorgungsleitung sind regelmäß auf Beschädigungen zu prufen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer anderen qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.
• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharfkantigen noch mit bereits Gegenständen in Berührung kommt; halten Sie die Leitung welt entfern von einer offen Flammme. Um den Stecker aus der Netzsteckdose zunehmen, muss man immer am Stecker und nicht an der Leitungziehen.
• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Herausziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.
• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.
• Warning! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.
• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.
• Das Gerätarf beim Tragen nicht an der Leitung gehalten werden.
• Benutzen Sie kein Zubehör, das nicht mit diesen Gerät mitgeliefert wurde.

• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschlieben, wie auf dem Typenschild angegeben wird.

• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und darüber so, dass das Gerät bei einer Störung所提供 abgeschelt werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquelle trennen. Zu dieser Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdoseziehen.

• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!
• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör besteht eine Gefahr für den Nutzer dar und kann zur Beschädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im
  Original.
• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.
• Auf keinen Fall darauf Bedieren des Gerätes durch Kinder zugelassen werden.
  Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.
• Ebenso muss davon gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benutzen.
• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.
• Wahrend der Nutzungarf das Gerät nicht ohne Aufsicht gelassen werden.

2. BESONDERE SICHERHEITSVORSCHRIFTEN

• Dieses Gerät ist für eine kurzzeitige Aufbewährung des Teigs bei niedrigen Temperaturen bestimmt, um das Produkt den Kunden präsentieren zu konnen. Im Gerät selbst dürfen keine anderen Materialien gelagert werden. Im Inneren oder in der Höhe des Gerätes dürfen keine gefährlichen Produkte, solche wie Kraftstoffe, Alkohol, Farbe, leicht brennbare oder explosive Stoffe usw. aufbewährt werden. Das Gerät dient auch nicht zur Aufbewahrung von medizinischen Artikeln.
  Die in den Kuhltsch eingelegten Lebensmittel sollenn schon vorher gekühlt worden sein. Andernfalls verdampft die Feuchtigkeit während der Kuhlung der Lebensmittel und ruft das Tropfen von Wasser in der Kuhlkammer hervor. These Erscheinung ist in thisem Fall normal und zeugt nicht von einem schlechten Betrieb des Gerätes.
• Das Gerät muss durch qualifiziertes Personal installiert, verwendet und gewartet werden. Das Gerät ist auch für den Gebrauch durch qualifiziertes und geschultes Personal vorgesehen.
• HINWEIS: Verwenden Sie weder mechanische Geräte noch andere Mittel zum Beschleunigen des Entfrostungsprozesses bzw. keine Methoden, die anders sind als vom Hersteller und/oder Verkäufen empfohlen.

• HINWEIS: Der Umlauf des Kuhlmittels darf nicht beschädigt werden.

• Das in thisem Gerät verwendete Kühlmittel ist eine leicht brennbare Flüssigkeit bzw. Verbindung

• HINWEIS: Sümmtliche Lüftungsöffnungen im Gehäuse des Gerätes)dürfen nicht bedeckt werden.

• HINWEIS: Verwenden Sie keine Elektrogeräte innerhalb der Vitrine, es sei dess, dass sie vom Hersteller und/oder Verkäufe empfohlen werden.
• Stellen Sie das Gerät auf eine saubere, stabil, trockene und horizontale Fläche.
• Das Gerät ist von bereits Flächen bzw. offenem Feuer fernzuhalten. Außen dem ist das Gerät absolut vor Wärme, Staub, direkter Einwirkung von Sonnenstrahlen, Feuchtigkeit, sowie auch vor tropfendem und spritzendem Wasser zu schützen.
• Wahlend der Nutzung des Gerätes muss man unbedingt mindestens 10 cm Abstand zwischen dem Gerät mit den Flächen für eine entsprechende Luftung belassen.
  Das Schlagen mit harten Gegenständen auf die Scheibenfläche ist zu vermeiden. Zum Reinigen darf 18

man weder einen Wasserstrahl unter Druck, das direkte Bespritzen mit Wasser noch das Reinigen mit Dampf verwenden, weil das Befeuchten der Teile zu einem Stromschlag führen kann.

• Legen Sieitte nichtsiben auf das Gerät,vor allem keine Gegenstände mit offener Flamme (z.B. Kerzen) auf das Gerät oder in seine Naine. Stellen Sie auch keine Gegenstände,gefuItt mit Wasser,(z.B. Vasen) auf das Gerät oder in seine Naine.
  Wahrend der Nutzung darf das Gerät nicht bedeckt werden, dess es besteht Feuergefahr.
• Das Gerätarf nicht unter fließendem Wasserstrahl gereinigt werden. Es erhöht sich dadurch das Risiko, dass Wasser in das Innere des Gerätes gelangt, und es Besteht auch das Risiko eines Stromschlags.
• Das Gehäuse des Gerätesarf nicht selbständig geöffnet werden und installmenten Sie kein zusätzliches Zubehör;

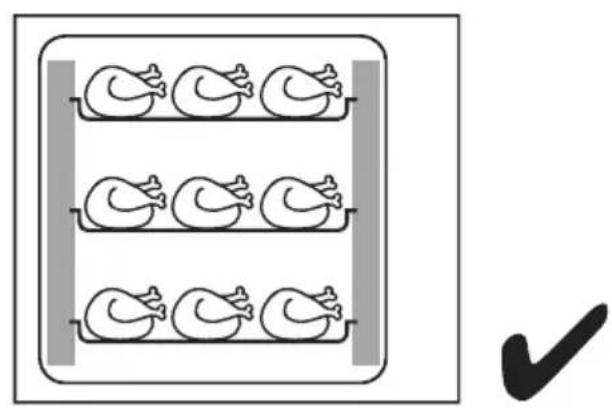

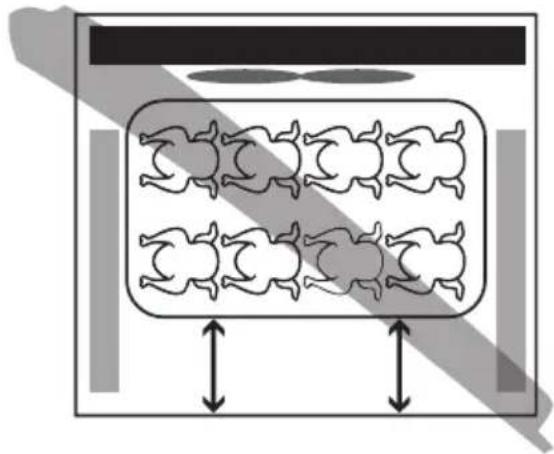

  Die Facher innerhalb des Gerätes)dürfen nicht überlastet werden. Die maximale Ladefähigkeit, das sind 40kg , bei gleichmäßiger Lastverteilung;
• Nicht auf den oberen Teil des Gerätes gehen.

3. ERDUNG

Das ist ein Gerät der I. Schutzklasse, das die Erdung erfordert. Beim Kurzschluss verringgert die Erdung durch die Anwendung eines Stromkabels das Risiko eines elektrischen Stromschlags. Das Gerät ist mit einer Erdungsleitung mit einem Erdungsstecker ausgerüstet. Der Stecker muss an die Steckdose angeschlossen werden, die richtig installiert und geerdet wird.

Bei einer elektrischen oder kuhltechnischen Störung ist ein durch den Hersteller und/oder Verkäfer be-vollmächtigter und autorisierter Servicedienst im Falle einer Gefährung oder Störung verantwortlich

4. VERWENDUNGSZWECK

Die Kühlschränke dient der kurzzeitigen Aufbewährung von Lebensmittel bei abgesenkter Temperatur.

Die Gefrierschranke dieren zur Aufbewährung frischer Lebensmittel mit einem langen Haltbarkeitsdatum - sogar bis zu einigen Monaten, in Abhängigkeit vom Lebensmittel und der Lagertemperatur.

• Das Gerät ist für den Gebrauch in Restaurants, Kantinen, Handelsunternehmen, und darüber sollenen wie Bäckereien, Supermarktte usw. vorgesehen.
• Dieses Gerät ist nur für den gewerblichen Gebrauch bestimmt.
• Dieses Gerät ist ausschließlich für den Gebrauch in Räumen bestimmt.
• Nutzen Sie das Gerät nur wie in der Bedienanleitung dargestellt.
• Jede andere Anwendung kann zu einer Beschädi

gung des Gerätes, Hab und Gut des Nutzers oder zu Körperverletzungen führen.

• Für die sich aus falscher Nutzung oder nicht entsprechend der vorliegenden Bedienanleitung ergebenden Schäden haften der Hersteller und Verkäufen nicht.

HINWEIS: Die in das Kuhlgerät gelegten Produkte müssen schon vorher gekühlt worden sein. Andernfalls kann die während des Kuhlens der Produkte verdampfende Feuchtigkeit das Tropfen von Wasser in die Kuhlkammer hervorrufen. Dies wiederum kann zu einer Verunreinigung der übrigen Produkte führen.

Die Zufuhr von Kaltluft bewirkt das Austrocknen der Produkte, die sich in der Kammer der Vitrine befinden. Um dies zu beschränken, muss man:

• das Produkt in Lebensmittelfolie verpacken
• die Produkte nicht zu lange in der Vitrine halten.

Das Gerätarf nicht zur Aufbewährung von medizinischen Artikeln verwendet werden.

Jeder andere Gebrauch entspricht nicht dem Verwendungszweck.

5. TECHNISCHE DATEN

Gemeinsame Eigenschaften von Kuhl- und Gefrierschränken:

• Gehäuse Innen und Außen aus hochwertigem Edelstahl, mit Ausnahme der Außenen Rückwand, welche aus verzinktem Stahl gefertigt ist.

• Mit Umluftkuhlung und Partikelfilter.

• Digitalanzeige und elektronisches Thermostat.
• Oben aufliegender EMBRACO Kompressor
• Komfortabler geschwungener Turgriff.

KÜHL/TIEFTISCH DREITÜRIG

Modell 232057 232699* 233436
Abmessungen [mm]	1795x700x(H)850	1795x700x(H)850	1795x700x(H)850
Kammerabmessungen [mm]	1257x570x(H)580	1257x570x(H)580ka	1257x570x(H)580
Zahlen / Abmessungen der Regale [mm]	3x 330x545	3x 330x545	3x 330x545
Kapazität Brutto / net [l]	420 / 255	420 / 255	420 / 255
Leistung [W]	300	400	300
Spannungsfrequency 230V ~50 Hz 230V ~50 Hz 230V ~50 Hz
Energieverbrauch tätig/annum [kWh]	2,9 / 1060	7,5 / 2790	4 / 1460
Kältemittel / Menge [kg]	R134a / 0,33	R-404a / 0,44	R134a / 0,33
GWP	1430	3922	1430
Klimaklasse	4	4	5
CO2 Äquivalent [t]	0,4719	1,72568	0,4719
EEI	C	D	-
Temp. Bereich [°C]	-2 / +8	-18 / -22 +2 / +8
Gewicht (kg)	120	120	134

KUHL/TIEFTISCH ZWEITÜRIG

Modell	232040	232064*	233429	232842
Abmessungen [mm]	1360x700x(H)850	1360x700x(H)850	1360x700x(H)850	2020x800x(H)1110
Kammerabmessungen [mm]	822x570x(H)580	822x570x(H)580	822x570x(H)580	980x670x(H)570
Zahlen / Abmessungen der Regale [mm]	2x 330x545	2x 330x545	2x 330x545	-
Anzahlten / Grosse der Schubladen -	230v ~50 Hz	230v ~50 Hz	230v ~50 Hz	230v ~50 Hz
	-	-	7x 400x620x(H)65
Kapazität. Brutto / net [l]	280 / 170	280 / 170	280 / 170	580 / 260

Modell 232040 232064* 233429 232842

Leistung [W] 250 300 250 260
Spannungsfrequenz 230V ~50 Hz 230V ~50 Hz 230V ~50 Hz 230V ~50 Hz
Energieverbrauch tätig/annum [kWh]	2,5 / 910 5,5 / 1990 4 / 1460 3,1 / 1150
Kältemittel / Menge [kg] R134a / 0,38 R134a / 0,35 R134a / 0,33 R134a / 0,35
GWP 1430 1430 1430 1430
Klimaklasse 4	4	5	4
CO2 Äquivalent [t]	0,5434	0,5005	0,4719	0,5005
EEI	C	D	-	C
Temp. Bereich [°C]	-2 / +8	-18 / -22	+2 / +8	-2 / +8
Gewicht (kg) 95	95	106 350

Das Gerät enthalt fluorierte Treibhausgase Die Gerate sind fur den Betrieb bei +30^ und die relative Luftfeuchtigkeit von 55% (+40^ / 40% fur 233436 und 233429

Umgebungstemperatur, in welcher der Kühlschrank oder der Gefrierschrank arbeiten, die Zunahme des Energieverbrauchs sowie die Sicherheit der Produktlagerung in den Geräten beeinflussen konnen. Der Hersteller und Verkauf tragen keine Verant-

wortung für irgendwelche Unstimmigkeiten, die sich aus den in der vorliegenden Anleitung auftretenden Druckfehlern und Transkriptionen ergeben. Gemäß unserer Politik in Bezug auf die Weiterentwicklung der Produkte gehalten wir uns das Recht vor, die Änderungen an dem Produkt, der Verpackung und den in der Dokumentation enthaltenen Spezifikationen ohne Vorankündigung vorzunehmen.

6. VOR ERSTEM GEBRAUCH

6.1.TRANSPORT

• Für den Transport des Gerätes ist eine Spezialverpackung erforderlich. Wahrend des Transports und des Gebrauchs muss das Gerät in horizontaler Position gehalten werden.
• Es ist zu prufen, ob während des Transports die Verpackung nicht beschädigt wurde.
• Die Vollständigkeit der Teile prufen. Bei nicht kompletter Anlieferung oder Beschädigung der Verpackung muss man sich mit dem Lieferanten in Verbindung setzen (Siehe Punkt GARANTIE).
• Beim Entfern der Verpackung muss man vorsichtig die Holzplatte wegchieben, da das Risikodes Zerkratzens des Gerätes besteht.
• In dem Fall, wenn sich während des Transports die Ausrüstung zu sehr neigt, besteht das Risiko, dass das Schmiermittel aus dem Verdichter in den Umlauf des Kühlmittels gelangt. In solch einem Fall muss man vor der Inbetriebnahme das Gerät über 24 Stunden horizontal halten, dann dann fließt das Schmiermittel erneut in den Ver

dichter ein.

• Die Verpackung ist entsprechend den lokal gefeltenden Vorschriften zu entsorgen.
• Alle Elemente sind nach der Anleitung zu reinigen (Siehe Punkt REINIGUNG UND WARTUNG)
• Alle Fächer sind wieder im Innern des Gerätes anzubringen.

HINWEIS: In Bezug auf die Produktionsrückstände kann das Gerät einen unangenehmen Geruch am Anfang des Funktionsbetriebs ausscheden. Das ist aber eine ganz normale Erscheinung und verweist auf keine Mängel oder Gefahrenfunktion hin. Überzeugen Sie sich nur, ob das Gerät gut beluftet wird..

• Schalten Sie die Beleuchtung des Gerätes ein und prufen Sie, ob diese richtig Funktioniert.
• Das Gerät besitzt ein digitales Steuerpanel für die Temperatur mit vorgestellenten Standardparametern. Ändern Sie keine Parameter des Gerätes zufällig, mit Ausnahme besonderer Bedarfsfälle.

• Vor dem ersten Gebrauch nimmt man das Gerät für ca. 2 Stunden ohne Einlage in Betrieb, um die Funktion des Kühlsystems zu überprüfen. Erst wenn die reale Temperatur innerhalb der Vitrine die gewünschte Temperatur erreicht, kann man die Produkte im Gerät einlagen.

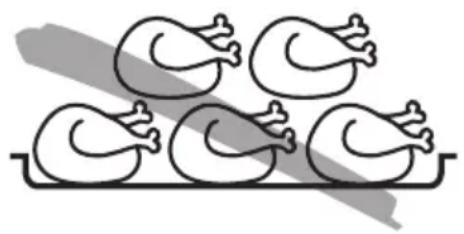

• Legen Sie keine zu große Mengen in die Vitrine, um einer momentanen Überlastung vorzubeugen. Die Produkte dürfen auch nicht die Zuführ und den Luftaustritt verstellen. Sie dürfen sich auch nicht in der Höhe der Seitencheiben befinden. Andernfalls kann es zu einer Verflüssigung

6.2.VERPACKUNG

Während der Abnahme ist die Verpackung zu überprüfen, ob sie nicht während des Transportes beschädigt wurde. Dabei ist der äußere Karton vorsichtig abzunehmen und die Befestigungsschrauben für das Gerät an der Palette zu losen – wenn sie vorhanden sind (Transportsicherung vor dem Verschieben), ist das Gerät abzustellen und vom äußeren Gehäuse die Schutzfolie abzunehmen.

DE

6.3. LEVELING

Um eine korrekte Funktion zu gewährleisten, ist es wichtig, das Gerät zu. Eine richtige Nivellierung ermöglich das Begrenzen von Vibrationen des sich in Funktion befindenden Aggregats.

Das Gerät ist mit verstellbaren Füßen ausgerüstet. Prüfen Sie die richtige Aufstellung auch mit Hilfe einer Wasserwaage.

HINWEIS!

Um dem Kuhl- oder Gefrierschrank den richtigen Funktionsbetrieb zu erhögbaren, muss man unbedingt nachfolgende Hinwiese beachten und einhalten:

• Das Gerätarf weder an einem Ort, der einer direkten Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Anlagen, die Strahlungen erzeugen, wie Heizlampen, Öfen, Heizkörper usw., aufgestellt werden.
• Eine Verkleidung des Gerätes ist zu vermeiden.
• Es sind keine Gegenstände auf den oberen Teil des Gehäuses des Kuhl- oder Gefrierschrankes zu stellen, da sich dört das Aggregat befindet.
• Ebensoarf das Gerät nicht in einem Raum mit

kommen.

• Um den Geschmack der Produkte zu bewahren, rüstet man das Lokal mit einer ganztägig arbeiten Kühlanlage aus.
• Wahlrend des Gefrierprozesses kann die Temperatur der Vitrine etwas anwachsen. Nach dem der Prozess beendet ist, kehrt sie wieder in den Normbereich zurück.

ACHTUNG: Beim Transportarf man nicht das Gerät von der Senkrechten um einen Winkel vom mehr als 30^ gekippt werden, da sonst der Verdampfer beschädigt werden kann.

Durch die Wiederverwertung und das Recycling der Verpackungsmaterialien, und darüber solcher wie Kunststoff, Stahl, Pappe und Holz tragen wir entscheidend zur Einsparung von Rohstoffen und zur Verringerung der Abfallstoffmenge bei.

Richten Sie sichitte auch nach den lokalen Vorschriften bzgl. der Art und des Ortes der Entsorgung von Verpackungsmaterialien fur das Gerät.

relativ hoher Luftfeuchtigkeit aufgestellt werden (Wasser kann auf das Gehäuse des Gerätes tropfen).

• Stellen Sie das Gerät nicht in engen Nischen auf (ohne Zirkulation der Luft rundum das Gerät wird es nicht richtig Funktionieren).
• Die Luftungsöffnungen, die sich im Gehäuse des Gerätes befinden, * dürfen nicht verstopf werden .
• Kuhl- und Gefrierschrank)durfen nicht ruckwärts aneinandergestellt werden (die Geräte werden nicht richtig Funktionieren).

Man muss sich außer dem davon überzeugen, ob and der Stelle, an der sich das Gerät befindet, auch eine

ausreichende Belüftung, auch außerhalb der Be-tige Funktion des Aggregats unbedingt notwendig triebsstunden,vorhanden ist, da sie für eine rich-ist.

6.4. MINDESTABSTÄNDE VON DEN WÄNDEN

Um den richtigen Funktionsbetrieb des Kuhl- oder Gefrierschrankes zu gewährleisten, muss man unbedingt die Mindestabstände zu den Wänden beachten, wie auf den nachfolgenden Abbildungen gezeigt wurde. Ebenso muss man auch an den entsprechenden Freiraum von vorn denken, damit man die Tur zur Kuhl-/Gefrierkammer frei öffnen kann.

VORDERSEITE SEITE

6.5.ANSCHLIESSEN AN DIE STROMVERSORGUNGSQUELLE

Der Anschluss an die Stromversorgungsquelle davon von geschultem Personal und qualifizierten Servicemitarbeitern ausgeführrt werden. Das Kuhl-/und Gefriergerät wird mit einer Stromversorgung

Vor Beginn der Anschlussarbeiten muss man sich davon überzeugen, dass:

Die Spannung der Stromversorgung der Spannung des Geräts von 230V/50Hz/1Ph entspricht; für eine korrekte Funktion ist es notwendig, dass sich diese Spannung im Bereich von +/-6% der Nennspannung des Geräts bewegt.
Die Elektroanlage, an welche das Gerät anzuschreiben ist, wird an die Nennparameter des in

Anschlussetappen:

• Den thermomagnetischen Schalter, der an die Nennleistung am Ausgang des installierten Gerats angepasst ist, installmenten.
• Das Gerät an den Ausgang des thermomagnet-

sleitung angeliefert. Zwischen der Netzsteckdose und der Anschlussleitung muss man einen thermomagnetischen Schalter installieren (wird nicht mitgeliefert).

stellierten Geräts angepasst.

• Das elektronische System, an das das Gerät angeschlossen wird, stimmt mit den geltenden Anforderungen überein; die elektrischen Verbindungen und die Installation des thermomagnetischen Schalters wurden durch eine qualifizierte Person ausgeführct.
  .

ischen Schalters anschließen.
- Überprüfen, ob das Gerät Funktioniert, was durch das Aufleuchten der Kontrollampe signalisiert wird.

7. VERWENDUNG VON GERÄT

7.1. LADEN DER BLECHE UND PRODUKTE IN DER KÜHL- UND GEFRIERSCHRÄNKEN

Die zum Braten/Kochen vorgesehen Produkte dürfen nicht übereinander liegen.

Abstand zwischen den blechen/behältern gn

Um eine optimale Zirkulation der bereits Luft in der Kammer des Kuhl- und Gefrierschränken zu gewährleisten, ist ein Mindestabstand zwischen den Blechen/Behältern GN erforderlich, der 40~mm in der lichten Weite beträgt.

Einlegend der bleche/behalter in der kammer des kuhl- und gefrierschränken

Um eine optimale und problemlose Zirkulation der bereits Luft zu gewährleisten, muss man:

• die Lage der Bleche/Behälter GN in Bezug auf den Lüfter ausrichten
• sie gleichmäßig in der Kammer des Kuhl- und Gefrierschränken verteilen

7.2.AUTOMATISCHES ABTAUEN

Das Gerät ist mit einem automatischen Abtausystem ausgerüstet, dessen Parameter fabrikmäßig eingestellt werden, dagegen kann man mit dem Steuerpanel die Anzahl, die Zeitdauer sowie die Zeitabstände zwischen den nachstfolgenden Abtauzyklen einstellen.

Dieser Prozess muss von einem qualifiziertem Personal durchgeführt werden, in einigen Fällen kann das Gerät ein manuelles Abtauen erfordern - zu diesersem Zweck muss man das Steuerpanel benutzen bzw. bis zum volligen Abschmelzen der Vereisung

das Gerät ausschalten (die Zeitdauer hangt von den Raumbedingungen und der Eismenge ab).

Für Geräte, die für eingefrorene oder verpackte Lebensmittel vorgesehen sind, wird monatliche eine vollständige Reinigung empfohlen, darunter auch die Durchführung eines Abtauzyklusses des Gerätes.

Täglich wird die Reinigung des äußeren Gehäuses sowie der inneren Türenteile empfohlen, wobebsonders auf die Teile nahe der Dichtung zu achten ist.

7.3.ERSTE BENUTZUNG

Vor Beginn der Nutzung muss ein neuer Kühlschrank geöffnet

und geluftet werden. Danach ist der Innenraum mit warmen Wasser zu reinigen.

Nach dem Anschlieben an die Stromversorgungsquelle muss man die Versorgungstaste am Steuerfeld drücken (die grüne Kontrollampe leuchtet auf), der Schrank beginnnt zu arbeiten. Die

Mikrocomputer-Steuereinheit, die im Steuerpanel installiert ist, kann die Temperaturbereiche automatisch anpassen. Die intelligente digitale Steuereinheit wird wie folgt: bei einem Temperaturanstieg und dem Erreichen eines vorgegebenen Punktes geht der Kompressor in Betrieb und schaltet sich dann wieder aus, wenn die Temperatur erneut den Sollwert erreicht.

7.4. NUTZUNGSANLEITUNG

Vor dem Einlagen des Produktes in die Kammer des Kuhl-/Gefrierschrankes muss man abwarten, bis die gewünschte Temperatur erreicht wird. Alle in das Gerät einzulegenden Produkte müssen vorher bis auf die Betriebstemperatur innerhalb der Kammer abgekühlt werden. Legen Sie in den Kuhl-bzw. Gefrierschrank keine weiter Speisen, die direkt aus dem Ofen oder der Backröhre entnommen wurden. Bevor man das Produkt in die Kammer des Gerätes legt, ist zu überprüfen, ob die Soll-Temperatur mit der Ist-Temperatur innerhalb der Kammer des Gerätes übereinstimmt. Die tiefgefrorenen Produkte sollenne keine Temperatur über -18°C haben. Das Einlagen von vorher nicht abgekühnten Produkt-

ten kann Betriebsstörungen im Gerät hervorrufen bzw. sareg zum Defekt führen.

Damit das Gerät richtig arbeitet, müssen die Produkte so gelegt werden, dass der Umlauf der gekühnten Luft innerhalb des Gerätes nicht gestört wird. Beim Öffnen der Tur entweicht kalte Luft aus der Kammer, deshalb wird empfohlen, das Öffnen der Tur nur auf das notwendigste Minimum zu beschränken und ausschließlich nur für die Zeit, die für das Herausnehmen und Einlagen der Produkte unbedingt notwendig ist. Es dürfen keine Produkte oben auf dem Gerät abgelegt werden.

7.5.DAS STEUERPANEL

Symbol	Bezeichnung	Typ	Modus	Bedeutung
Oben/Schalter Taste			Drücken und über mindestens 3 Sekunden halten	Schalter ON/OFF
			Drücken und loslassen	Scrollen der Elemente; Erhöhen des Wertes vom ausgewählten Parameter (Im Programmiermodus ist es möglich)
Unten/Abtauen Taste			Drücken und über mindestens 3 Sekunden halten	Beginn des manuellen Abtauens
			Drücken und loslassen	Scrollen der Elemente; Erhöhen des Wertes vom ausgewählten Parameter; (Im Programmiermodus ist es möglich)
Set/Mute	Set/Mute Taste		Drücken und loslassen	Den akustischen Alarm stummschalten
			Drücken und über mindestens 1 Sekunden halten	Zeigt / setzt den Sollwert
			Drücken und über mindestens 3 Sekunden halten	Greift auf das Parameteinstellungen-menü zu
AUX	Aux	Kontrol-lampe	Leuchtet	Der zusätzliche Ausgang ist aktiv (Service-Modus nur)
Uhr (RTC)		Kontrol-lampe	Leuchtet	RTC verfügbar, aktiviert (tEN = 1) und mindestens ein Zeitband eingestellt (Service-Modus nur).
Alarm		Kontrol-lampe	Leuchtet Alarm im laufenden Betrieb
Lüfter flimmern		Kontrol-lampe	Leuchtet Lüfter ist eingescheltet
			Flimmern	Zeitverzügerung der Inbetriebnahme der Lüfter; andere Verfahren ist im Gange
Abtauen		Kontrol-lampe	Leuchtet Abtauen im laufenden Betrieb
			Flimmern	Zeitverzügerung der Inbetriebnahme der ABTAUEN; andere Verfahren ist im Gange
Kompressor		Kontrol-lampe	Leuchtet Kompressor ist eingeschaltet
			Flimmern	Zeitverzügerung der Inbetriebnahme der KOMPRESSOR (Schutzverfahren)

7.6. BEDIENANLEITUNG DES STEUERPANELS

7.6.1.ÄNDERUNG DES SOLLWERTS

• Um den Sollwert anzuzeigen, ist die Taste [SET/MUTE] zu drücken und sofort wieder freiizugegeben;
• Durch Drücken und Halten der Taste [SET/MUTE] über mindestens 1 Sekunden kann der Sollwert verändert werden. Angezeigt wird der Sollw

ert. Um den Sollwert zu verändern, drücken Sie die Pfeife [OBEN / SCHALTER] oder [UNTEN / ABTAUEN]. Um den neuen Sollwert zu speichern, ist die Taste erneut zu drucken oder 15 Sekunden abzuwarten.

7.6.2. EINSTELLLEN DER FABRIKPARAMETER

So setzen Sie die Fabrikparameter zurück:

• Disconnect the device from the power supply.

• Schließen Sie das Gerät wieder an, während Sie die Tasten [SET/MUTE] und [UNTEN / ABTAUEN] drücken.

• das Display gezigt die Meldung "CF" an

Warningen: Durch Ausführren dieser Prozedur werden benutzerdefinierte Parameteinstellungen überschreiben

7.6.3.DAUERZYKLUS EIN/AUSSCHALTEN

Zum Umschalten EIN / AUS kontinuierlichen Zyklus, Drücken und über mindestens 3 Sekunden halten Sie [OBEN / SCHALTER] + [UNTEN / ABTAUEN] "CC" wird angezeigt.

7.6.4. STARTEN DES MANUELLEN ABTAUENS

Um mit dem manuellen Abtauen zu beginnen, drückt und halt man die Taste [UNTEN / ABTAUEN] länger als 3 Sekunden.

7.7.ALARM

Alarm Error

EE Einheitsparameterfehler

EtC UHR alarm

HI Maximaler Tempersaturalarm

LO Minimaler Tempersaturalarm

IA Externe Warnung

cht Schmutziger Kondensatoralarm

dOr Turo geoffnet

8. REINIGUNG UND WARTUNG

Vor Beginn der Reinigung und/oder Wartung muss man sich davon überzeugen, dass das Gerät NICT an die elektrische Stromversorgung angeschlos-

sen ist. Die Wartungsarbeiten müssen durch entsprechend qualifizierte und lizenzierte Personen durchgeführt werden.

8.1.REINIGUNG

Die problemmse Funktion und die Lebensdauer des Gerätes hangen in großem Maße von einer richtigen und systematischen Wartung ab. Das tägliche Waschen der Kuhl-/Gefrierkammer ist wichtig und für die Vorbeugung der Entstehung und Entwicklung von Bakterien notwendig. Vor der Reinigung muss man das manuelle Abtauen bei offener Tur und hersausgenommenem Abflussstopfen durchfuhren. Verfahren Sie entsprechend den nachfolgenden Hinweisen:

• Esarfkeindirekter Wasserstrahl oder Wasser unter Druck zum Reinigen des Gerates verwendet werden, da dadurch das Elektrosystem beschadigt werden kann.

• Ebenso dürfen keine Metallgegenstände zum Beseitigen des Eises innerhalb der Kammer des Gerätes verwendet werden - es besteht das Risiko von Kratzern und/oder Beschädigungen der Innenflächen.
  Zum Waschen ist ausschließlich lauwarmes (nicht heiBes!) Wasser mit einem milden Reinigungsmittel und zum Trocknen ein weiches Tuch zu benutzen.

• Vermeiden Sie atzende Substanzen, die Chlor (darunter auch Lösungen), Atznatron, Salzsäure, Essig, Bleichmittel usw. enthalten.

Während der Reinigung des Gerätes wird das Tragen von Schutzhandschuhen empfohlen.

8.2. REINIGUNG DES VERFLUSSIGERS

Vor dem Beginn der Reinigung des Verflüssigers muss man sich davon überzeugen, dass das Gerät NICHT an die elektrische Stromversorgung angeschlossen ist.

Für die problemlose und den langlebigen Betrieb der Kondensationseinheit des Gerätes muss man den Verflüssiger mindestens einmal im Monat reinigen. Für die Reinigung des Verflüssigers verwendet man entweder einen Staubsauger oder eine schmale Bürste mit langem Haar. Ebenso wird beim Reinigen des Verflüssigers der Gebrauch von

Schutzhandschuhen empfohlen, weil dadurch das Verletzungsrisiko an scharfen Kanten verringgert wird. Eine verschmutzte Kondensationseinheit verringgert auch die Leistung des Motors und erhöht den Energieverbrauch.

Achten Sie darauf, dass die Kühlanlage nicht beschädigt wird.

Während der Reinigung des Verflüssigers wird das Tragen von Schutzhandschuhen empfohlen - Verletzungsrisiko

8.3.WARTUNG

In regelmäßigen Zeitabständen (mindestens einmal im Jahr) muss man unbedingt den technischen Zustand des Gerätes überprüfen. Dabei ist wichtig, dass die Durchsicht von einem qualifizierten und lizenzierten Personal durchgeführt wird.

Zu prüfen ist, ob:

• Das Ableitungssystem für das Kondenswasser richtig Funktioniert.
• Es keine Leckstellen des Kuhlmittels/Gefriermit

nels gibt und ob die Kühlanlage richtig Funktioniert.

• Der technische Zustand des Elektrosystems absolut sicher ist.
• Die Dichtung in der Tür korrekt ist und die Tür sich gut verschliebt.
• Der Verflüssiger gereinigt ist.
• Das digitale Steuerpanel richtig Funktioniert.

9. AUFBEWAHRUNG VON LEBENSMITTELN

Um die bestmögliche Funktion des Kuhl- und/oder Gefrierschranks zu erreichen, muss man folgende Regeln beachten:

Die Waren erst dann in den Kuhl-/Gefrierschrank legen, wenn er die erforderliche Temperatur erreicht hat, was man auf dem Display überprüfen kann.
- Weder warme Lebensmittel noch warme Flüssigkeiten in das Gerät legen.
- Wenn es möglich ist, sollen den die Lebensmittel verpackt oder geschützt sein (die Luftzirkulation bewirkt ein beschleunigtes Austrocknen

der Lebensmittel].

• Es darf zu keinen Einschränkungen der Luftzirkulation kommt (unnötige Hindernisse).
• Häufiges und langes öffnen der Tür ist zu vermeiden.
• Wenn die Tur gerade erst verschlossen wurde, muss man vor dem erneuten Öffnen der Tur einen Moment abwarten (der in der Kammer des Kühlschranks erzeugte Unterdruck gleich nach dem Schlieben der Tur erschwert ihr erneutes Öffnen - das ist eine normale Erscheinung)

10. FEHLERBEHEBUNG

Eine mangelhafte Funktion der Anlage wird oft von einzelnen Ursachen hervorgerufen, die man ohne Hilfe durch einen Techniker weniger beseitigen

kann. In diesen Zusammenhang muss man bei einer Havarie die nachstehend angegebenen Tätigkeiten realisieren.

10.1. WENN DER KÜHL-/GEFRIERSCHRANK NICT FUNKTIONIERT, IST ZU PRÜFEN, OB:

• Der Stecker richtig in der Netzsteckdose steckt.
  Die Stromversorgungsleitung nicht beschädigt ist.

10.2. WENN DIE GEWUNSCHTE TEMPERATUR NICT ERREICHT WIRD, IST ZU PRUFEN, OB:

• Der Schalter für die Steuerung eingeschaltet ist.
  Die Einstellungen auf dem elektronischen Steuerpult richtig sind (siehe Pkt. 8.3).
  Die Anlage sich nicht gerade in der Abttauphase oder gleich danach befindet.
• Der Verflüssiger nicht mit Staub bedeckt ist.
• Der Kühlschrank nicht in der Höhe einer Wärmequelle aufgestellt oder die Luftzirkulation um den

Verflüssiger nicht blockiert ist.

Die eingelagerten Erzeugnisse oder andere Objekte das genaue Verschlieben der Turen nicht ermögen.
- Die Anlage nicht unter anormalen Betriebsdingerungen arbeitet (Überlastung, zu viel Erzeugnisse in der Mitte, die Erzeugnisse sind so gelegt, dass sie die Luftzirkulation blockieren).

10.3. WENN DER KÜHL-/GEFRIERSCHRANK ÜBERMÄSSIGEN LARM PRODUZIERT, MULLS MAN ÜBERPRUHEN, OB:

• Es am Rahmen keine losen Schrauben gibt.
  Die Anlage in einer stabilen Lage aufgestellt und ordnungsgemäß ausnivelliert wurde.
• Wenn nach Ausführung dieser Kontrolltätigkeiten die Anlage weiterhin mangelhaft ist, muss man sich mit der technischchen Hilfe in Verbindung setzen. In diesen Zusammenhang muss man für die

Übergabe folgender Informationen bereit sein:

• Handelsbezeichnungen des Modells und Seriennummer (diese beiden Informationen kann man auf dem Typenschild finden).
• Alarmcodes, die auf der Anzeige im Steuerpulter erschienen.

10.4. WENIG WAHRSCHEINLICHE GEFÄHRDUNG

• Bei einem Feuer muss man, wenn möglich, den Kühlschrank vom Elektronetz trennen und zum Löschen einen Pulver-Feueralöscher benutzen.

11. GARANTIE

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellt den Defekte oder Mängel, die Funktionätigkeit des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. Des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßten Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. ihre Rechte aus den entsprechenden Gesetzen bleiben davon

unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatumss und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten. Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte gehalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

12. ENTSORGUNG UND UMWELTSCHUTZ

Nach Beendigung seiner Lebensdauer ist das Gerät rechtmäßig und den jeweils geltenden Richtlinien entsprechend zu entsorgen. Verpackungsmaterial,

wie Kunststoffe bzw. Schachteln, in die entsprechenden Behälter geben.

DE

These GebrauchsanweisungittebeimGerat aufbewahren.

Nur zur Verwendung im Innenbereich.

5. TECHNISCHE GEGEVENS

10. DETECTIE VAN DEFECTEN EN TEGENMAATREGELEN

These Gebrauchsanweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innebereich.

These Gebrauchsanweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innenbereich.

These GebrauchsanweisungittebeimGerat aufbewahren.

Nur zur Verwendung im Innenbereich.

3. PARTI ELETTRICHE ED ALTRI RISCHI

5. SPECIFICHE TECNICHE

10.4. RISCHIOPOCO PROBABILE:

These GebrauchsanweisungittebeimGerat aufbewahren.

Nur zur Verwendung im Innenbereich.

These Gebrauchsanweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innenbereich.

PacnoIoxKeHne IOTKn/KoHTeHepOB gn B Kamepe neu

Дяобсесеня onTmalmbHои npKyIaXn XOJIoNHO Bo3dyxa:

BbipabHrtb noIOxKeHne IOTKn/KoHTeHepOB GN no OTHOWeHHIO K BeHTnIaTOpY
paBHomepHo INx paCNoJoxNtB KaMepe ycTpoiCTBa

Gewerbegebiet Ehring 15

5112 Lamprechtshausen, Austria

Tel: +43 [0] 6274 200 10 0

Email: [e-mail]

Hendi UK Ltd.
