PowerConnect 2508 - Schalter DELL - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwalteter Switch
Marke	Dell
Modell	PowerConnect 2508
Anzahl der Ports	8 Ethernet-Ports 10/100
Abmessungen (L x B x H)	44,0 x 18,0 x 4,4 cm
Gewicht	2,0 kg
Stromversorgung	AC 100-240 V, 50-60 Hz, 1 A
Stromverbrauch	15 W
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % (ohne Kondensation)
Montage	Auf dem Tisch oder im 19-Zoll-Rack (Kit enthalten)
Belüftung	Natürliche Konvektion, nicht blockieren
Schutz vor elektrostatischer Entladung	Normkonform, Verwendung von Antistatikmatten empfohlen
Regulatorische Konformität	CE (Klasse A), FCC, EN 55022, EN 55024
Elektrische Sicherheit	Erdung erforderlich, Verwendung von zugelassenen Netzkabeln
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes, fusselfreies Tuch verwenden
Ersatzteile und Reparatur	Reparaturen nur durch autorisierten Dell-Techniker; keine Ersatzteile für den Benutzer verfügbar
Lieferumfang	Switch, Netzkabel, Gummifüße, Rack-Montagekit, Dell PowerConnect CD
Garantie	Eingeschränkte Dell-Garantie (siehe Dokumentation)

Häufig gestellte Fragen - PowerConnect 2508 DELL

Wie installiere ich den Dell PowerConnect 2508 Switch auf einem Tisch?

Stellen Sie den Switch auf eine ebene, stabile Fläche und lassen Sie mindestens 5 cm Platz auf jeder Seite für die Belüftung. Bringen Sie die selbstklebenden Gummifüße unter dem Gehäuse an, um ein Verrutschen zu verhindern. Schließen Sie das Netzkabel an und verbinden Sie Ihre Netzwerkgeräte.

Wie montiere ich den Switch in ein Rack?

Verwenden Sie das mitgelieferte Montagekit. Befestigen Sie die Montagewinkel an den Seiten des Switches mit den beiliegenden Schrauben, positionieren Sie dann die Einheit im Rack und schrauben Sie die Laschen an die Rackschienen. Stellen Sie sicher, dass das Rack stabil ist und ausreichend belüftet wird.

Welche Sicherheitsvorkehrungen sind zu beachten?

Ziehen Sie vor jedem Eingriff immer das Netzkabel. Öffnen Sie nicht das Gehäuse, Reparaturen müssen von einem autorisierten Techniker durchgeführt werden. Vermeiden Sie den Kontakt mit Wasser und extremen Temperaturen. Verwenden Sie einen Überspannungsschutz, um das Gerät zu schützen.

Ist der Switch laut?

Der Dell PowerConnect 2508 ist ein nicht verwalteter Switch mit passiver Kühlung (ohne Lüfter). Daher ist er im normalen Betrieb leise.

Wie reinige ich den Switch?

Ziehen Sie zuerst das Netzkabel. Verwenden Sie ein weiches, trockenes Tuch, um die Außenfläche abzuwischen. Verwenden Sie keine Flüssig- oder Scheuermittel. Blasen Sie keinen Staub ins Innere.

Was tun, wenn der Switch nicht eingeschaltet wird?

Überprüfen Sie, ob das Netzkabel richtig in den Switch und eine funktionierende Steckdose eingesteckt ist. Versuchen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an den Dell-Support.

Ist der Switch mit geschirmten Kabeln kompatibel?

Ja, Dell empfiehlt die Verwendung von geschirmten Kabeln, um elektromagnetische Störungen zu reduzieren und die EMV-Normen einzuhalten. Verwenden Sie geschirmte Ethernet-Kabel der Kategorie 5 oder höher.

Was sind die Anzeigen auf der Vorderseite?

Die Vorderseite enthält LED-Anzeigen für die Stromversorgung (grün) und für jeden Port: grün dauerhaft zeigt eine aktive Verbindung an, grün blinkend zeigt Netzwerkaktivität an.

Kann ich den Switch in einer Wohnumgebung verwenden?

Der PowerConnect 2508 ist Klasse A gemäß EN 55022. Obwohl er für den professionellen Einsatz konzipiert ist, kann er in einer Wohnumgebung verwendet werden, kann jedoch Funkstörungen verursachen. In diesem Fall halten Sie den Switch von Empfängern fern oder schließen Sie ihn an einen anderen Stromkreis an.

Wo finde ich Updates und die Dokumentation?

Besuchen Sie die Website support.euro.dell.com. Dort können Sie das PDF des Benutzerhandbuchs, Treiber (falls erforderlich) und Garantieinformationen herunterladen. Verwenden Sie die Modellnummer PowerConnect 2508.

BEDIENUNGSANLEITUNG PowerConnect 2508 DELL

Hinweise, Vorsichtshinweise und Warnungen

HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie das System better einsetzen können.

VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeit, wie diese vermieden werden konnen.

WARNING: Eine WARNING weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder)sogar den Tod von Personen zur Folge haben konnen.

Irrtümer und technische Änderungen vorbehalten.

© 2002 Dell Computer Corporation. Alle Rechte vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung der Dell Computer Corporation sind strengstens untersagt.

Marken in thisem Text: Dell, das DELL-Logo und PowerConnect sind Marken der Dell Computer Corporation. EMC ist eine eingetragene Marke der EMC Corporation.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbeziehnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die Dell Computer Corporation verzichtet auf alle Besitzrechte an Marken und Handelsbeziehnungen, die nicht ihr Eigentum sind.

Inhalt

Warning: Sicherheitshinweise 55

Allgemein 55

Montage von Systemen in Racks. 57

Optionen fur Modems, Telekommunikation oder lokale Netzwerke 58

BeimArbeitenmit dem System 59

Schutz vor elektrostatischen Entladungen 59

Informationen zu diesen Handbuch 59

Informationen und Unterstützung 60

Erste Schritte/Setup 60

Paketinhalt 60

Vor der Verbindung mit dem Netzwerk: Anweisungen für das Montage-Kit 61

Betriebsbestimmungen 62

CE-Hinweis (Europäische Union) 63

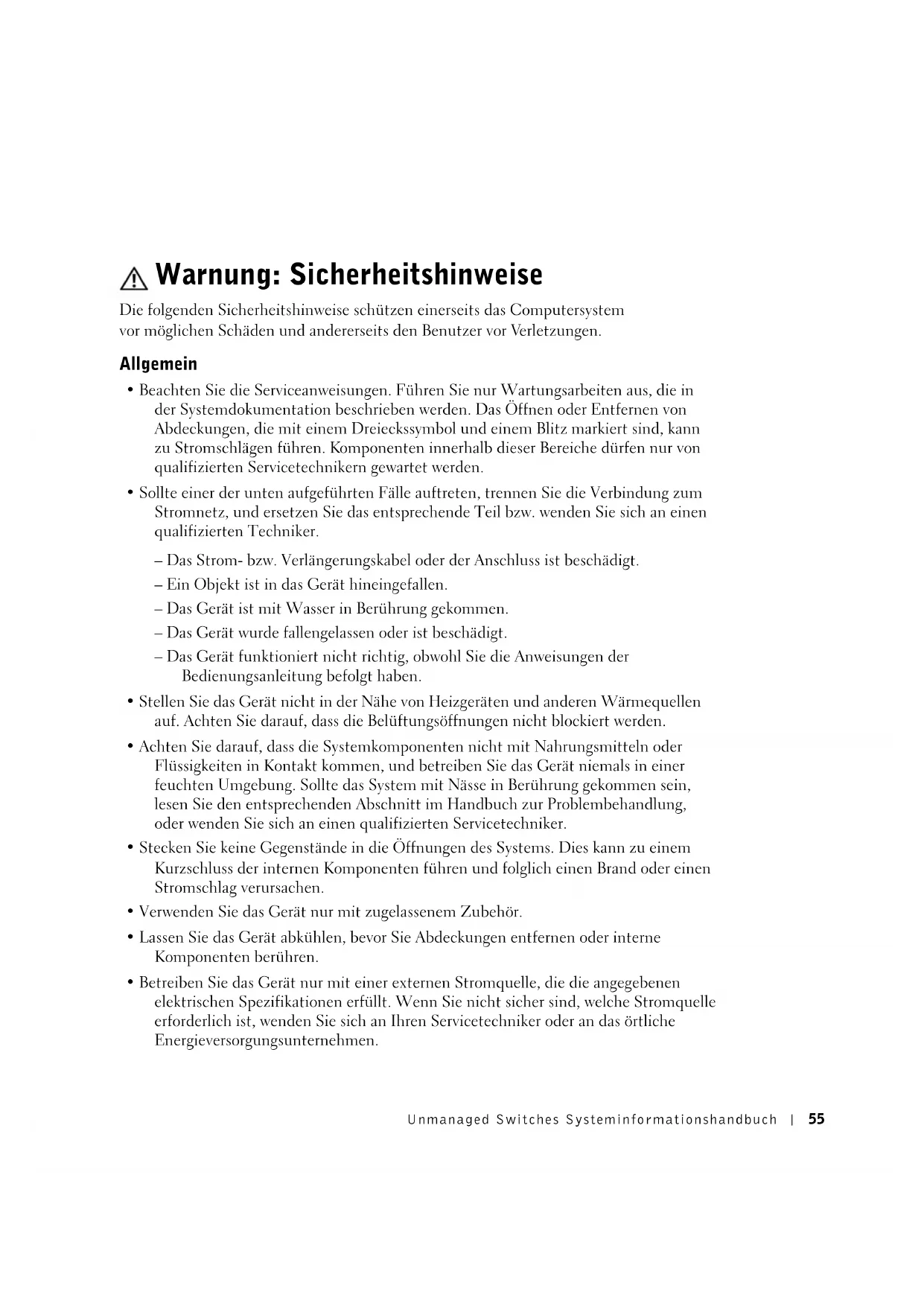

Warning: Sicherheitshinweise

Die folgenden Sicherheitshinweise schätzen einsersects das Computersystem vor möglichen Schäden und anderersects den Benutzer vor Verletzungen.

Allgemein

• Beachten Sie die Serviceanweisungen. Führen Sie nur Wartungsarbeiten aus, die in der Systemdokumentation beschreiben werden. Das Öffnen oder Entfernen von Abdockungen, die mit einem Dricicckssymbol und einem Blitz markiert sind, kann zu Stromschlagen führen. Komponenten innerhalb dieser Berciche)dürfen nur von qualifizierten Servicetechnikern gewartet werden.

• Sollte einer der unter aufgeführten Fälle auftreten, trennen Sie die Verbindung zum Stromnetz, und erszen Sie das entsprechende Teil bzw. wenden Sie sich an einen qualifizierten Techniker.

• Das Strom-bzw. Verlängerungskabel oder der Anschluss ist beschädigt.

• Ein Objekt ist in das Gerät hincingcfallen.
• Das Gerät ist mit Wasser in Berührung gekommen.
• Das Gerät wurde fallengelassen oder ist beschädigt.

• Das Gerät Funktioniert nicht richtig, obwohl Sie die Anweisungen der Bedicnungsanleitung befolggt haben.

• Stellen Sie das Gerät nicht in der Höhe von Heizgeräten und anderen Wärmequellen auf. Achten Sie darauf, dass die Belüftungsöffnungen nicht blockiert werden.

• Achten Sie darauf, dass die Systemkomponenten nicht mit Nahrungsmitteln oder Flüssigkeiten in Kontakt kommt, und betreiben Sie das Gerät niemals in einer feuchten Umgebung. Sollte das System mit Nasse in Berührung gekommen sein,lesen Sie den entsprechenden Abschnitt im Handbuch zur Problembhandlung, oder wenden Sie sich an einen qualifizierten Servicetechniker.
• Stecken Sie keine Gegenstände in die Öffnungen des Systems. Dies kann zu einem Kurzschluss der internen Komponenten führen und folglich einen Brand oder einen Stromschlag verursachen.
• Verwenden Sie das Gerät nur mit zugelassenem Zubehör.
• Lassen Sie das Gerät abkühlen, bevor Sie Abdeckungen entfernen oder interne Komponenten bcrühren.
• Betreiben Sie das Gerät nur mit einer externen Stromquelle, die die angegebenen elektrischen Spzifikationen erfüllt. Wenn Sie nicht sicher sind, welche Stromquelle erforderlich ist, wenden Sie sich an ihren Servicettchniker oder an das örtliche Energieversorgungsunternehmen.

Warning: Sicherheitseinweise (Fortsetzung)

• Verwenden Sie nur geprüfte Netzkabel. Wenn bei Ihr dem System oder einer mit Wechselstrom arbeitenden Systemerweiterung kein Netzkabel mitgeliefert wurde, erwerben Sie ein Netzkabel, das für die Verwendung in Ihr Land zugelassen ist. Das Netzkabel muss für das Gerät zugelassen sein und die auf dem Produktetikett angegebenen elektrischen Spezifikationen für die Spannung und den Strom erfüllen. Die Betriebsspannung und der Betriebsstrom des Kabels müssen länger sein als die auf dem Gerät angegebenen Werte.
• Um Stromschläge zu vermeiden, schreiben Sie das System und die Peripheriegeräte an Schuko-Steckdosen an. Die Kabel sind mit Schuko-Steckern ausgastet, um einwandfrei Erdung zu gewährleisten. Verwenden Sie keine Adaptersteckcr. Entfern den Massekontakt eines Kabels nicht. Wenn Sie ein Verlangerungskabel benöti-gen, verwenden Sie ein dreiadriges Kabel mit ordnungsgemäß geerdeten Steckern.
• Beachten Sie die Werte von Verlängerungskabeln und Steckerleisten. Stellen Sie sichere, dass der Nennstrom aller an das Verlängerungskabel oder die Steckerleiste angeschlossenen Geräte 80 Prozent des zulässigen Nennstroms des Verlängerungskabels oder der Steckerleiste nicht überschreitet.
• Schützen Sie das System vor plötzlichen Spannungsschwankungen durch einen Überspannungsschalter, Leitungsfilter oder eine unterbrechungsfrei Stromversorgung (USV).
• Verlegen Sie System- und Netzkabel so, dass niemand darauf auf treten oder darüber stolpern kann. Stellen Sie sicher, dass keine Gegenstände auf den Kabeln stehen.
• Nehmen Sie an Netzkabeln oder Steckern keine Veränderungen vor. Wenden Sie sich diesbezüglich an einen zuglassenen Elektriker oder an Ihr Energieversorgungsunternehmen. Befolgen Sie die lokalen/nationalen Anschlussbestimmungen.

• Wenn Sie Hot-Plug-Netzteile (falls diese für Ihr System angeboten werden) anschließen oder vom System trennen, beachten Sie die folgenden Richtlinien:

• Installieren Sie das Netzteil, bzw. Sie das Stromkabel an das Netzteil anschließen.
  -Ziehen Sie das Netzkabel ab,bevor Sie das Netzteil entfernen.

• Wenn das System über mehrere Stromquellen verfügbar, trennen Sie das System vom Stromnetz, indem Sie alle Stromkabel von den Netzeilen trennen.

• Verschicben Sie die Geräte vorsichtig. Stellen Sie sichcr, dass alle Glcitrolen und/oder Stützen fest mit dem System verbunden sind. Vermeiden Sie plottliche Stopps und unebene Oberflächen.

Warning: Sicherheitseinweise (Fortsetzung)

Montage von Systemen in Racks

Befolgen Sie die folgenden allgemeinen Vorsichtsmaßnahmen für die Stabilität und Sicherheit des Racks. Besondere Sicherheitsanweisungen und Anleitungen finden Sie im Handbuch für die Rack-Installation, das dem System und dem Rack beiliegt.

Systeme werden als Komponenten in einem Rack betrachtet. Deshalb bezieht sich der Ausdruck „Komponente“ sowohl auf jeder System als auch auf verschiedene Peripheriegeräte oder Unterstützungende Hardware.

WARNING: Die Installation von Systemen in einem Rack ohne Vorder- und Seitenstützen kann dazu führen, dass das Rack umkippt und unter Umständen zu Verletzungen führt. Befestigen Sie daher die Stützen vor der Installation von Komponenten im Rack.

Ziehen Sie nach dem Installieren von Systemen oder Komponenten niemals mehr als jeweils nur eine Komponente über die Laufschienen aus dem Rack. Durch das Gewicht mehrerer Herausgezogener Komponenten konnte das Rack umkippen und zu ernsthaften Verletzungen führen.

HINWEIS: Entsprechend dem Sicherheitszertifikat kann Ihr System als frei-stehendes Gerät verwendet sowie als Komponente in ein Dell-Rack mit dem RackKit eingebaut werden. Die Installation Ihres Systems und des Rack-Einbausatzes in einem anderen Rack-Schrank wird nicht von Sicherheitsagenturen gehmigt. Es liegt in Ihr Verantwortungsbereich, dass die gewählte Kombination von System und Rack-Einbausatz in einem Rack-Schrank durch eine zertifizierte Sicherheitsagentur geprüft wird. Dell schließt alle Haftungs- und Garantieansprüche in Verbindung mit derartigen Kombinationen aus.

• System-Rack-Einbausätze sind von geschulten Servicetechnikern in ein Rack zu installieren. Wenn Sie den Einbausatz in einem anderen Rack installieren, vergewissern Sie sich, dass das Rack die Spezifikationen eines Dell-Racks erfüllt.

WARNING: Verschieben Sie Racks nicht allein. Aufgrund der Höhe und des Gewichts sollenn Racks von mindestens zwei Personen verschoben werden.

• Bevor Sic Arbeiten am Rack durchführren, stellen Sic sicher, dass die Stützen am Rack geschichert sind und bis zum Boden reichen. Vergewissem Sie sich außerdem, dass dasGPCe Gewicht des Racks auf dem Boden lastet. Installieren Sie Vorder- und Seitenstätzen bei einem einzelnen Rack bzw. die Vorderstätzen bei mehreren verbundenen Racks, bevor Sie Arbeiten am Rack durchführren.

• Setzen Sic Geratec, beginncnd mit dem schwersten Element, immer von unten nach oben in das Rack ein.

Warning: Sicherheitseinweise (Fortsetzung)

• Vergewissem Sie sich, dass das Rack jersey und stabil stehen, bevor Sie eine Komponente aus dem Rackziehen.
• Seien Sie vorsichtig, wenn Sie die Ausstooßklinken der Komponentenschiene drücken und eine Komponente in ein Rack schieben oder herausziehen, damit ihre Finger nicht in die Führungsschienen gelangen und eingeklemmt werden.
• Nach dem eine Komponente in das Rack eingesetzt wurde, ziehen Sie die Schiene vorsichtig in eine verriegelte Position und schieren die Komponente in das Rack.
• Überlasten Sie den Stromkreis des Netzteils im Rack nicht. Die gesamte Stromaufnahme darauf 80 Prozent der angegebenen Nennleistung nicht übersteigen.
• Stellen Sie sichere, dass für eine ausreichende Belüfung der Komponenten im Rack gesorgt ist.
• Stellen Sie sich nicht auf die Komponenten, wenn Sie mit einer anderen Komponente im Rack arbeiten.

WARNING: Die Gleichstromanschlüsse und Erdungen müssen von einem geschulten Elektriker vorgenommen werden. Alle elektrischen Anschlüsse müssen den entsprechenden lokalen oder nationalen Vorschriften entsprechen.

WARNING: Entfernen Sie nie den Erdungsleiter, und verwenden Sie die Komponenten nie ohne geeigneten Erdungsleiter. Wenden Sie sich an die zuständige Behörde für Prüfungen der Elektrik oder einen Elektriker, wenn Sie nicht sicheren sind, ob eine geeignete Erdung verfügbar ist.
WARNING: Das Gehäuse des Systems muss positiv mit dem Rahmen des Rack-Schranks geerdet sein. Schließen Sie das System nicht an die Stromversorgung an, bevör die Erdungskabel verbunden sind. Die Strom- und Erdungsanschluss themselves von einem qualifizierten Elektriker geprüft werden. Es kann zu Fehl-schaltungen kommt, wenn das Sicherheitserdungskabel entfernt bzw. die Verbindung dazu getrennt wird.

Optionen für Modems, Telekommunikation oder lokale Netzwerke

• Verwenden Sie das Modem nicht während eines Gewitters. Bei einem Gewitter besteht ein erhöhtes Risiko für einen Stromschlag.
• Verwenden Sie ein Modem niemals in einer feuchten Umgebung.
• Schlieben Sie das Modem- oder Telefonkabel nicht an den NIC-Anschluss (Network Interface Controller) an.
• Zichen Sie das Modemkabel ab, bevor Sie ein Gerätegehause öffnen, interne Komponenten berühren oder installieren bzw. nicht solierte Modemkabel oder Stecker berühren.

Beim Arbeitsen mit dem System

Schutz vor elektrostatischen Entladungen

VORSICHT: Reparaturen am System sollenn nur von einem zertifizierten Service-Techniker durchgefuhrt werden. Für Schaden, die durch nicht von Dell autorisierte Wartung verursacht werden, ist die Garantie nicht gültig.

Statische Elektrizität kann die empfindlichen Komponenten im System beschädigen. Um derartige Schäden zu vermciden, muss die statische Elektrizität aus dem Körper abgerecht werden, bevor Sié cléktronische Komponenten (bcispiclsweise Mikroprozessoren) berühren. Berühren Sié hierzu regelmäß eine nicht lackierte Metallfläche am Gehäuse.

Beachten Sie auch folgende Hinweise, um Schäden durch elektrostatische Entladung (ESE) zu vermeiden:

• Wenn Sic cinc gegenüber statischer Elektrizität empfindliche Komponente aus dem Lieferkarton auspacken, entnehmer Sie die Komponente erst unmittelbar vor dem Einbau in das System aus der antistatischen Verpackung. Vergewissem Sie sich, dass die in Ihr dem Körper aufgebaute statiche Elektrizität abgeleitet wurde, bevor Sie die antistatische Verpackung der Komponente entfern.
• Verwenden Sie für den Transport einer elektrostatisch empfindlichen Komponente einen antistatischen Behälter oder eine antistatische Verpackung.
• Arbeiten Sie mit allen empfindlichen Komponenten in einer elektrostatic unbedenklichen Umgebung. Verwenden Sie nach Möglichkeit antistatische Fußmatten und Schreibtischauflagen sowie ein antistatisches Erdungsband.

HINWEIS: Ihr System verfügt möglicherweise auch über Leiterkarten oder andere Komponenten, die Batterien enthalten. Diese Batterien dürfen nicht in den Hausmüll gelangen, sondern müssen an den darauf vorgesehenen Stellen entsorgt werden. Weitere Informationen hierzu finden Sie in den Dokumentationen für die jeweiligen Karten oder Komponenten.

Informationen zu diesen Handbuch

Dices Dokument enthalt Informationen zum ersten Einrichten des Systems, Sicherheitshinweise, Betriebsbestimmungen und Garantie-informationen für den Dell™ PowerConnect™ Netzwerk-Switch.

Um die aktuelle Version der auf Ihrer Festplatte gespeicherten Dokumente abzurufen, rufen Sic dic Dcell-Support-Wcbsitc unter support.curo.dell.com auf.

Informationen und Unterstützung

Ressource Inhalt Verwenden der Ressourc
	Dell-Support-Website • Technischer Support und Informationen • Downloads für Ihr System • Bestell- oder Lieferstatus • Hinweise und Tipps, Dokumnte zu technischen Themen, Service-Informationen	Rufen Sie die Website support.euro.dell.com auf, und fällen Sie die Registierung aus. • Informationen zur allgemeinen Verwendung, Installation und zu Fragen der Problmbchreibung • Antwerten auf Fragen zum technischen Service und Support • Aktuelle Versionen der Treiber für das System • Dokumentation für das System und Geräte • Onlin-Diskussionen mit anderen Dell-Kunden und erfahrenen Technikern von Dell • Liste von Links zu den wichtigen Zulieferern von Dell
Premier Support.Dell.com	Dell Premier Support-Website • Status einer Service-Anforderung • Technische Top-Infor- mationen, nach Produkt geordnet • Häufiggestellte Fragen, nach Produktnummer geordnet • Angepasste Service-Kennnummern • Systemkonfigurations-Informationen	Rufen Sie die Website premiersupport.dell.com auf: Die Dell Premier Support-Website richtig sich speziell an Firmen, staatliche Behörden und Bildungs- cinrichtungen. These Website ist möglicherweise nicht für alle Regionen verfügbar.

Erste Schritte/Setup

Paketinhalt

Bevor Sie mit der Installation des Switches beginnen, stellen Sie sicher, dass das Paket die folgenden Elemente enthalt:

• Switch
  Nctzkabel

• Selfstklebende Gummiunterlagen für die Desktopinstallation
  Rack-Montage-Kit
  Dell PowerConnect CD

Vor der Verbindung mit dem Netzwerk: Anweisungen für das Montage-Kit

Der Switch wird mit Gummifünen für die Installation auf einer ebenen Oberfläche sowie Montagcblechen und -schrauben für die Rack-Montage ausgeliefert.

Installation des Switches auf einer ebenen Fläche

Der Switch kann auf jeder geeigneten ebenen Oberfläche installiert werden, die das Gewicht der Iubs und der dazugchörgen Kabel sicher trageln kann. Rund um den Switch muss ausreichend Platz zur Belüftung und für den Zugang zu den Kabelanschlussen zur Verfugung stehen.

So installieren Sie den Switch auf einer ebenen Fläche:

1 Den Switch auf dieEbene Flache stellen und überprüfen,ob fur ausreichend Beluftung gesorgt ist.

Sicherstellen, dass auf jeder Seite mindestens 5cm für ausreichende Luftung und auf der Rückseite des Gerätes 13cm für das Stromkabel zur Verfugung stehen.

2 Die Gummifübe an den markierten Stellen auf der Unterseite des Gehäuses befestigen.

Die Gummifübe mussen nicht zwingend angebracht werden; es wird jedoch empfohlen, um ein Verrutschen des Gerätes zu vermeiden.

Installation des Switches in einem Rack

Der Switch kann in die meisten Standard-19-Zoll-Racks montiert worden.

So installieren Sie den Switch in einem Rack:

1 Die mitgelieferten Schrauben verwenden, um ein Montageblech auf jeder Seite des Switches zu befestigen.
2 Den Switch in das Rack einsätzen und die Bohrungen des Montagblrechs an den Bohrungen des Racks ausrichten.
3 Jedes Montageblech mit zwei für das Rack geeigneten Schrauben befestigen.

HINWEIS: Für Racks, die kein vorgefertigtes Gewinde haben, werden Käfigmuttern mitgeliefert.

Betriebsbestimmungen

Elktramagnetische Interferenz (EMI) ist ein Signal oder eine Emission, die in den freien Raum abgegeben bzw. entlang von Strom- oder Signalleitungen gezeigt wird und den Betrieb der Funknavigation oder anderer Sicherheitsgräte beinträchtigt bzw. deren Qualität extrem verschluchtert, behindiert oder wiederholt lizenzierte Funkdienste unterbricht. Funkdienste umfassenkommenziellen AM-/FM-Radio- und Fernschrundfunk, Funktelefondienste, Radar, Flugsicherung, Anufmelder und Dienste für personenbezogene Kommunikation (PCS [Personal Communication Services]), sind jedoch nicht nur auf diese beschränkt. Diese lizenzierten Dienste sowie die unbcabsichtigte Abstrahlung durch andere Gräte (z. B. digitale Geräte wie Computeranlagen) tragen zum Aufbau elektronischer Felder bei.

Unter elektromagnetischer Verträglichkeit (EMV) versteht man die Fähigkeit elektronischer Bautcile, in einer elektronischen Umgebung störungsfrei zu Funktionieren. Zwar wurde diese Computersystem so konzipiert, dass es die behörddlicherseits vorgesehenen Grenzwerte für EMI erfüllt; davon kann nicht ausgeschlossen werden, dass bei bestimmten Installationen Störungen auftreten. Sie können durch Ein- und Ausschalten des Gerätes feststellen, ob es Fernmeldeeinrichtungen stört. Folgende Maßnahmen werden empfohlen, um die Störungen zu beheben:

Die Empfangsantenne neu austrichten.
- Aufstellen des Radio-, Fernsch- oder anderen Empfangsgerätes in einen größeren Entfernung vom Switch.
- Anschließlich des Ethernet-Switches an eine andere Steckdose, so dass Switch und Empfänger über verschiedene Stromkreise versorgt werden.
- Bei Bedarf wenden Sie sich an den Handler, bei dem Sie das Produkt erworben haben, oder an einen erfahrenen Radio-/Fernsehtechniker.

Bei Bedarf wenden Sie sich an den technischen Support von Dell oder an einen erfahrenen Radio/Fernschtechniker.

Computersysteme von Dell werden für die cléktromagnetische Umgebung, in der sie eingesetzt werden sollen, konzipiert, getestet und klassifiziert.

These electromagnetischen Klassifizierungen beziehen sich im Allgemeinen auf die nachstehenden abgestimmten Definitionen:

• Klasse ist für gewerbliche und industrielle Umgebungen vorgesehen.
• Klasse B ist für Wohnbereiche vorgesehen.

IT-Geräte, zu denen Peripheriegeräte, Erweiterungskarten, Drucker, E/A-Geräte, Monitorc usw. zahlen, die in das System eingebaut oder daran angeschlossen werden, sollen den der elektromagnetischen Klassifikation des Computersystems entsprechen.

Hinweis zu abgeschirmten Signalkabeln: Verwenden Sie für den Anschluss von Peripheriegeräten an Dell-Geräte ausschließlich abgeschirmte Kabel, um Störungen von Funkdiensten weltgehend auszuschreiben. Durch abgeschirmte Kabel wird sichergestellt, dass die entsprechende EMV-Klassifikation für die vorgesehene Einsatzumgebung eingehalten wird. Ein Kabel für Drucker, die über die parallele Schnittstelle angeschlossen werden, erhalten Si bei Dell. Si können ein solches Kabel auch über die Website von Dell unter accessories.us.dell.com/sna/category.asp?category_id=4117 bestellen.

Die meisten Dell-Computer sind für Umgebungen der Klasse B klassifiziert. Durch den Einbau bestimmter Optionen kann sich die Klassifikation von einigen Konfigurationen allerdings in Klasse Aändern. Informationen über die elektromagnetische Klassifikation Ihres Systems oder Gerätes finden Sie in den nachfolgenden Abschnitten zu den einzelnen Zulassungsbehörden. Die Abschnittte enthalten länderspezifische Informationen zu EMV/EMI oder zur Produktssicherheit.

CE-Hinweis (Europäische Union)

Die Kennzeichnung durch das Symbol beleutet, dass dieser Dell-Computer der EMV-Richtlinie und der Niederspannungsrichtlinie der Europäischen Union entspricht. Sie weist ferner darauf auf hin, dass das Dell-System die folgenden technischen Normen erfüllt:

Satz 1: Für Standard Dell ITE mit Wechselsspannungs-Netzteilen

• EN 55022 - „Einrichtungen der Informationstechnik - Funkstörigenschaften - Grenzwerte und Messverfahren.“
• EN 55024 - „Einrichtungen der Informationstechnik - Störfestigkeitseigenschaften - Grenzwerte und Prüfverfahren.“

EN 61000-3-2 - „Elektromagnetische Verträgelichkeit (EMV) - Teil 3: Grenzwerte - Abschnitt 2: Grenzwerte für Stromoberschwingungen (Eingangsspannung des Geräts bis zu 16 A pro Phase).“
EN 61000-3-3 - „Elektromagnetische Verträgelichkeit (EMV) - Teil 3: Grenzwerte - Abschnitt 3: Grenzwerte für Spannungsschwankungen und Schwankungen in Niederspannungs-Versorgungssystemen für Geräte mit einem Nennstrom von bis zu 16 A.
- EN 60950 - „Sicherheit von Einrichtungen der Informationstechnik."

Für VDC-Systeme mit 8 Volt Gleichspannung gelten folgende Standards. Lesen Siic dic „Konformitätserklung“, um zu bestimmen, ob das angegebene System die Anforderungen von EN 50082-1 oder EN 50082-2 erfüllt.

Satz 2: Für 8-Volt-Gleichspannungssysteme (VDC)

• EN 55022 - „Einrichtungen der Informationstechnik - Funkstör eigenschaften - Grenzwerte und Messverfahren.“
• EN 50082-1 - „Elektromagnetische Verträgelichkeit - Fachgrundnorm Stör festigkeit - Teil 1: Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe.“
• EN 50082-2 - „Elektromagnetische Verträglichkeit - Fachgrundnorm Störfestigkeit - Teil 2: Industricumgebung.“
• EN 60950 - „Sicherheit von Einrichtungen der Informationstechnik."

HINWEIS: Grenzwertanforderungen gemäß EN 55022 sehen zwei Klassifizierungen vor:

• Klasse A ist für typisch gewerbliche Umgebungen vorgesehen.
• Klasse B ist für typisch hausliche Umgebungen vorgesen.

WARNING VOR STÖRUNGEN VON FUNKFREQUENZEN: Dies ist ein Gerät der Klasse A. In einer häuslichen Umgebung kann diese Gerät Hochfrequenzinterferenzen verursachen. In dieser Fall muss der Benutzer die entsprechenden Maßnahmen treffen.

Eine „Konformitätserklärung" in Übcinstimmung mit den oben angeführten Standards ist abgegeben worden und kann bei Dell Computer Corporation Products Europe BV, Limerick, Irland, eingesehen werden.

Przelaczniki Dell™ PowerConnect™ Unmanaged

davon	davon	davon
davon	davon	davon
davon	davon	davon
davon	davon	davon
davon	davon	davon
davon	davon	davon
davon	davon	davon
davon	davon	davon
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
davon	davon	davon
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.
.	.	.

nann/ntayn nn

nnnnn
