Produkttyp	Managed Netzwerk-Switch
Marke	Dell
Modell	PowerConnect 6024F
Kategorie	Switch
Stromversorgung	100-250 V AC, 50-60 Hz
Netzteile	Zwei hot-swap-fähige Netzteile
Konsolenport	RS-232 DB-9 Buchse (DTE)
Verwaltungsschnittstelle	Out-of-Band Ethernet-Port
Verwaltungsmethoden	CLI, Web (HTTP), SNMP
Konfigurationsassistent	Dell Easy Setup Wizard
Montage	19-Zoll-Rack (48,26 cm) oder Standalone
Betriebstemperatur	0°C bis 55°C
Betriebsfeuchtigkeit	Bis zu 95% nicht kondensierend
Enthaltene Kabel	RS-232-Konsolenkabel, zwei Netzkabel
Rack-Montageset	Zwei Montagewinkel, Schrauben, Käfigmuttern
Standalone-Zubehör	Vier Gummifüße
Einschalttest	Power-On Self-Test (POST)
Erstkonfiguration	Über Konsolenport mit VT100-Terminal
Dokumentation	Schnellstartanleitung, Benutzerhandbuch auf CD

Häufig gestellte Fragen - PowerConnect 6024F DELL

Wie konfiguriere ich die IP-Adresse des Switches?

Verwenden Sie den Easy Setup Wizard über den Konsolenport. Geben Sie in Schritt 4 die IP-Adresse und die Subnetzmaske für den Out-of-Band Ethernet-Verwaltungsport ein.

Welche Terminalemulationssoftware soll für die Konsole verwendet werden?

Verwenden Sie einen VT100-Emulator wie HyperTerminal. Konfigurieren Sie die serielle Schnittstelle mit 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusskontrolle.

Wie montiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel an den Seiten des Switches, setzen Sie ihn in das 19-Zoll-Rack ein und befestigen Sie ihn mit den Schrauben und Käfigmuttern. Beginnen Sie mit den unteren Schrauben.

Was tun, wenn der Switch nicht mehr reagiert?

Überprüfen Sie die Stromversorgung und die Verbindungen. Wenn der POST fehlschlägt, ist der Switch möglicherweise defekt. Konsultieren Sie das Benutzerhandbuch oder wenden Sie sich an den Dell-Support.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Das Zurücksetzungsverfahren wird in dieser Anleitung nicht beschrieben. Konsultieren Sie das Benutzerhandbuch oder verwenden Sie den CLI-Befehl 'erase startup-config' gefolgt von 'reload'.

Kann ich SNMP zur Verwaltung des Switches verwenden?

Ja, der Konfigurationsassistent ermöglicht die Konfiguration der SNMP-Community-String und der IP-Adresse des Verwaltungssystems. SNMP Version 2 wird unterstützt.

Welcher Kabeltyp wird für die Konsole benötigt?

Ein RS-232-Kabel mit DB-9-Buchse für den Switch und dem passenden Stecker für Ihr Terminal.

Wie installiere ich den Switch auf einer ebenen Fläche?

Kleben Sie die vier Gummifüße unter das Gehäuse und stellen Sie es auf eine ebene, stabile Fläche. Lassen Sie an den Seiten 5 cm und hinten 12,7 cm Platz für die Belüftung.

Was sind die Voraussetzungen für die Erstkonfiguration?

Das Gerät darf noch nie konfiguriert worden sein. Schließen Sie ein VT100-Terminal über den Konsolenport an, stellen Sie sicher, dass der POST erfolgreich ist, und folgen Sie dann den Anweisungen des Konfigurationsassistenten.

Kann der Switch remote verwaltet werden?

Ja, nach der Erstkonfiguration können Sie Telnet (CLI) oder einen Webbrowser (HTTP) über die auf dem Out-of-Band Ethernet-Verwaltungsport festgelegte IP-Adresse verwenden.

BEDIENUNGSANLEITUNG PowerConnect 6024F DELL

Handbuch zum Einstieg

Οδηγός έναρξης

はじめに

Handbuch zum Einstieg

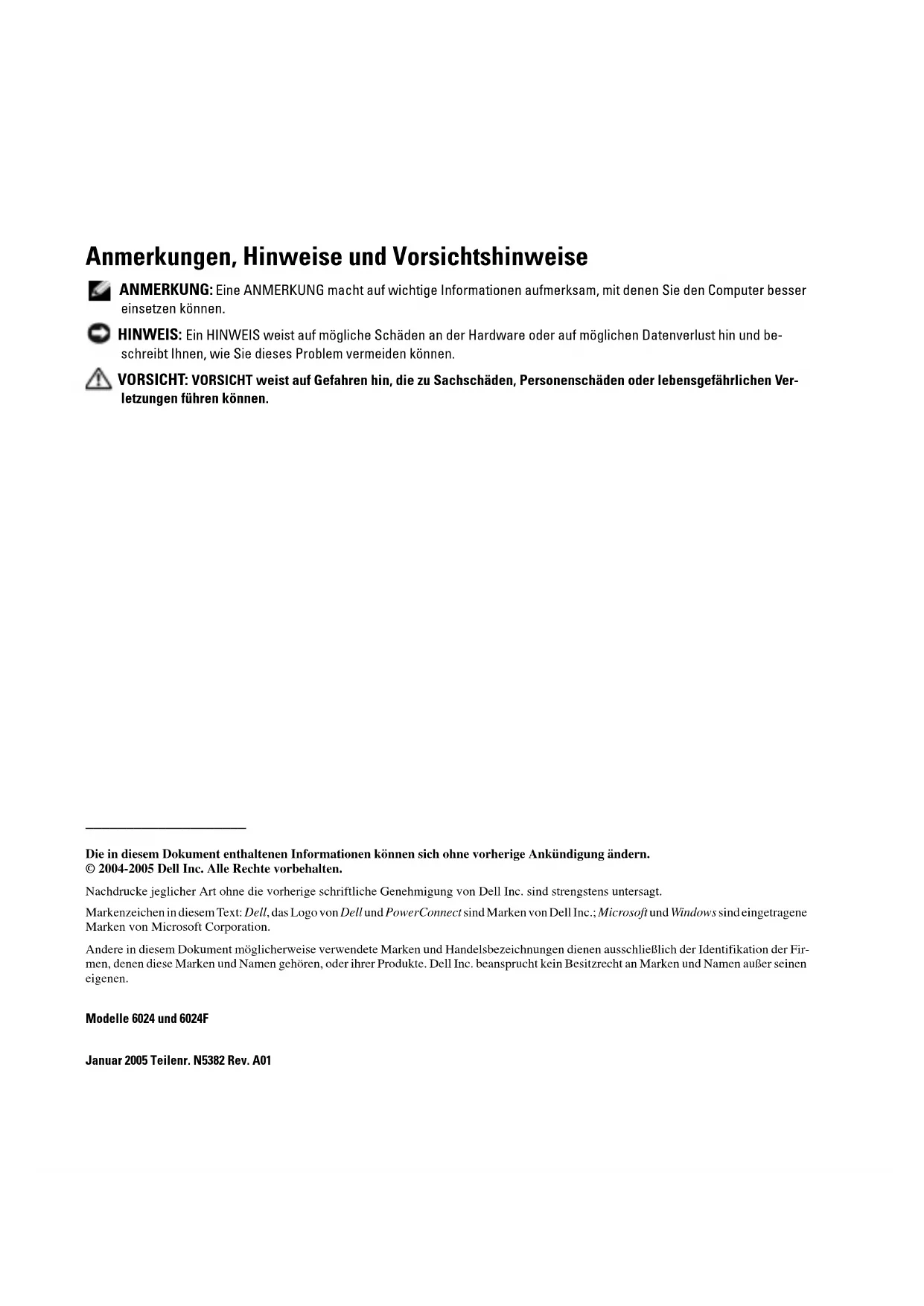

Anmerkungen, Hinweise und Vorsichtshinweise

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.

HINWEIS: Ein HINWEIS weist auf mögliche Schäden an der Hardware oder auf möglichen Datenverlust hin und beschreibt Ihnen, wie Sie dieses Problem vermeiden können.

VORSICHT: VORSICHT weist auf Gefahren hin, die zu Sachschäden, Personenschäden oder lebensgefährlichen Verletzungen führen können.

Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2004-2005 Dell Inc. Alle Rechte vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.

Markenzeichen in diesem Text: Dell, das Logo von Dell und PowerConnect sind Marken von Dell Inc.; Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.

Andere in diesem Dokument möglicherweise verwendete Marken und Handelsbezeichnungen dienen ausschließlich der Identifikation der Firmen, denen diese Marken und Namen gehören, oder ihrer Produkte. Dell Inc. beansprucht kein Besitzrecht an Marken und Namen außer seinen eigenen.

Modelle 6024 und 6024F

Januar 2005 Teilenr. N5382 Rev. A01

Installation

Übersicht

Dieses Dokument stellt die grundlegenden Informationen zur Installation, Konfiguration und zum Betrieb des Dell™ PowerConnect™ 6024 und 6024F Systems bereit. Weitere Informationen finden Sie im Benutzerhandbuch, das Ihnen auf der Dokumentations-CD zur Verfügung steht, oder besuchen Sie die Dell Support-Website übersupport.dell.com, um Informationen über die neuesten Aktualisierungen für die Dokumentation und die Software zu erhalten.

Vorbereitung des Standorts

PowerConnect 60xx-Geräte können in einem 48,26 cm (19 Zoll) Standard-Rack installiert oder frei-stehend auf einer Tischplatte betrieben werden. Stellen Sie bitte vor der Installation des Geräts sicher, dass der gewählte Installationsort den folgenden Standortanforderungen entspricht:

• Strom – Die Einheit ist neben einer einfach zugänglichen 100–250 V Wechselstrom, 50–60 Hz-Steckdose installiert.
• Allgemein – Stellen Sie sicher, dass die Stromversorgung richtig hergestellt ist, indem Sie überprüfen, dass die Leuchtdioden auf der Frontblende aufleuchten.
• Zwischenraum – Es muss ein angemessener Zwischenraum an der Vorderseite für den Bediener vorhanden sein. Es muss ein angemessener Zwischenraum für die Verkabelung, Stromversorgung und Entlüftung vorhanden sein.
• Verkabelung – Die Verkabelung wird so geleitet, dass Quellen elektrischer Störungen wie z. B. Transmitter, Broadcastverstärker, Stromleitungen und Leuchtstoffröhren vermieden werden.
• Umgebungsbedingungen – Die Umgebungstemperatur für den Betrieb des Geräts beträgt 0 bis 55 °C bei einer relativen Luftfeuchtigkeit von bis zu 95 Prozent, nicht-kondensierend.

Auspacken

Inhalt der Produktverpackung

Beim Auspacken des Geräts stellen Sie sicher, dass folgende Elemente vorhanden sind:

• Ein PowerConnect-Gerät
  • Z w e i N e t z k a b e l
  • Ein RS-232 gekreuztes Netzwerkkabel
• Ein Rackmontage-Kit zur Rackmontage (zwei Montagebleche, Schrauben und Gehäuse-muttern)

• Ein Satz selbstklebende Gummiunterlagen für das frei stehende Gerät (vier Unterlagen inbegriffen)
  • Benutzerdokumentation CD

• Handbuch zum Einstieg

• Dokument mit Zulassungs- und Sicherheitsinformationen

Auspacken des Geräts

ANMERKUNG: Vor dem Auspacken des Geräts überprüfen Sie bitte das Paket und melden Sie uns sofort eventuelle Beschädigungen.

1 Setzen Sie den Container auf eine flache, saubere Oberfläche und entfernen Sie alle Riemen am Container.
2 Öffnen Sie den Container oder entfernen Sie die Abdeckung des Containers.
3 Entnehmen Sie das Gerät vorsichtig aus dem Container und stellen Sie es auf eine sichere und saubere Oberfläche.
4 Entfernen Sie das Verpackungsmaterial.
5 Überprüfen Sie das Gerät und die mitglieferten Zubehörteile auf Schäden. Melden Sie sofort jegliche Schäden.

Einbau des Geräts

Die folgenden Anweisungen gelten für Geräte der PowerConnect 60xx Series. Die PowerConnect 6024 und 6024F haben die Konsolenschnittstelle an der Frontblende.

Der Netzanschluss des Geräts befindet sich auf der Rückseite. Es wird empfohlen, beide Hot-Swappable-Stromversorgungen anzuschließen.

Installieren in einem Rack

VORSICHT: Die Rackmontage-Kits sind nicht für die Aufhängung des Geräts unter einem Tisch oder Schreibtisch oder zur Wandmontage bestimmt.
VORSICHT: Trennen Sie, bevor Sie fortfahren, alle Kabel vom Gerät ab. Entfernen Sie ggf. alle selbst-klebenden Unterlagen von der Unterseite des Geräts.
VORSICHT: Wenn mehrere Komponenten in ein Rack eingebaut werden, bauen Sie die Komponenten von unten nach oben ein.

1 Bringen Sie das Rackmontage-Abdeckblech an einer Seite des Geräts an und stellen Sie sicher, dass die Montagelöcher in einer Linie mit den Montagelöchern des Rackmontage-Abdeckblechs stehen. Abbildung 1-1 zeigt, wo die Abdeckbleche zu befestigen sind.

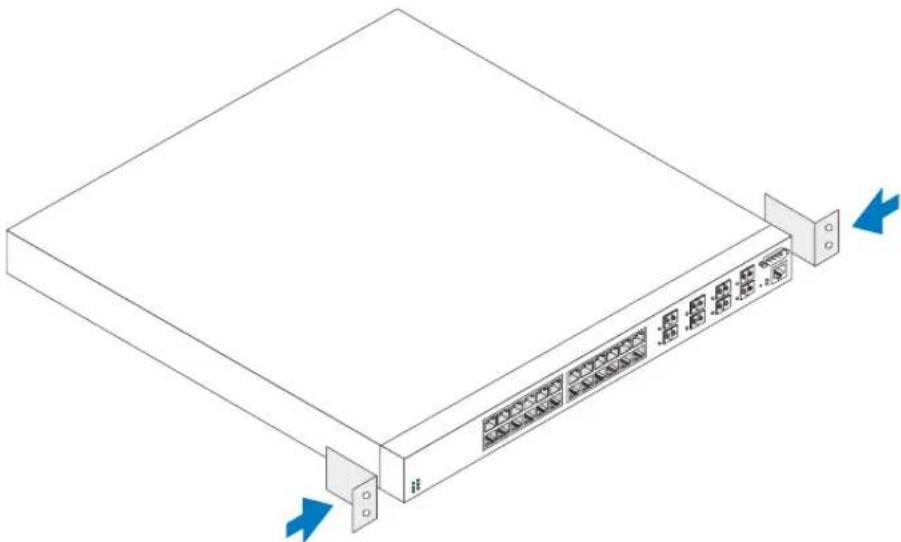

Abbildung 1-1. Befestigung der Halterungen

2 Fügen Sie die mitgelieferten Schrauben in die Löcher der Rackmontage ein und ziehen Sie sie mit einem Schraubendreher fest.
3 Wiederholen Sie dies beim Rackmontage-Abdeckblech auf der anderen Seite des Geräts.
4 Setzen Sie das 48,26 cm (19 Zoll)-Gerät in das Rack ein und stellen Sie sicher, dass die Rackmontagelöcher am Gerät in einer Linie mit den Einbaulöchern des Racks stehen.
5 Befestigen Sie das Gerät am Rack entweder mit den Rackschrauben oder den Gehäuse-muttern und Gehäusemutterschrauben mit Unterlegscheiben (das hängt von Ihrem jeweiligen Rack ab). Ziehen Sie zuerst die unteren und dann die oberen Schrauben fest. Stellen Sie sicher, dass die Lüftungslöcher nicht verstopft sind.

VORSICHT: Stellen Sie sicher, dass die mitgelieferten Rackschrauben in die Gewindelöcher am Rack eingesteckt werden können.

Installation auf flacher Oberfläche (frei stehend)

ANMERKUNG: Es wird dringend empfohlen, das Gerät zu montieren.

Das Gerät muss auf einer flachen Oberfläche installiert werden, wenn es nicht auf einem Rack installiert wird. Die Oberfläche muss in der Lage sein, das Gewicht des Geräts und der Gerätekabel zu tragen. Dieses Geräte ist mit vier selbst-klebenden Gummiunterlagen ausgestattet.

1 Bringen Sie die selbstklebenden Gummiunterlagen an jeder markierten Stelle unten am Gehäuse an.

2 Stellen Sie das Gerät auf eine flache Oberfläche mit einem Abstand von 5,08 cm (2 Zoll) auf jeder Seite und 12,7 cm (5 Zoll) auf der Rückseite.
3 Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet wird.

Anschließen eines Geräts an die Stromversorgung

Schließen Sie das Netzkabel an den Wechselstromanschluss auf der Rückseite an.

ANMERKUNG: Schließen Sie das Netzkabel jetzt nicht an eine geerdete Wechselstromsteckdose an. Schließen Sie das Gerät an eine Stromquelle an, wie unter „Starten und Konfigurieren des Geräts“ näher beschrieben.
ANMERKUNG: Lesen Sie die Sicherheitshinweise im Produktinformationshandbuch sowie die Sicherheitshinweise für die Geräte, die mit dem Switch verbunden sind oder diesen unterstützen, aufmerksam durch.

Abbildung 1-2. Anschließen des Netzkabels

Starten und Konfigurieren des Geräts

Nach der Vollendung aller externen Verbindungen schließen Sie ein Terminal an das Gerät an, um das Gerät zu konfigurieren. Weitere zusätzliche Funktionen werden im Benutzerhandbuch beschrieben, dass sich auf Ihrer Benutzer-Dokumentations-CD befindet.

ANMERKUNG: Bevor Sie fortfahren, lesen Sie bitte die Versionshinweise für dieses Produkt. Die Versionshinweise können von der Dell Support-Website unter support.dell.com heruntergeladen werden.

ANMERKUNG: Wir empfehlen Ihnen, die neueste Version der Benutzerdokumentation von der Dell Support-Website unter support.dell.com herunterzuladen.

Anschließen des Terminals an das Gerät

Das Gerät verfügt über eine Konsolenschnittstelle; diese ermöglicht den Anschluss an ein Terminal-Desktopsystem, auf dem eine Terminal-Emulationssoftware zur Steuerung und Konfiguration des Geräts ausgeführt wird. Der Konsolen-Schnittstellenanschluss ist ein DB9-Anschluss, der als Data Terminal Equipment (DTE) angeschlossen wurde.

Für die Verwendung der Konsolenschnittstelle ist Folgendes erforderlich:

• VT100-kompatibler Terminal, ein Desktop- oder ein Laptop-Computer mit einer seriellen Schnittstelle und installierter VT100-Terminal-Emulation-Software.
• Ein RS-232 gekreuztes Netzwerkkabel mit einer DB9-Steckerbuchse für die Konsolenschnittstelle und dem entsprechenden Anschluss für das Terminal.

Führen Sie die folgenden Schritte aus, um ein Terminal mit der Konsolenschnittstelle des Geräts zu verbinden:

1 Schließen Sie ein RS-232 gekreuztes Netzwerkkabel an das Terminal an, das unter einer VT100-Terminal-Emulation-Software läuft.
2 Konfigurieren Sie die Terminal-Emulation-Software wie folgt:

a Wählen Sie die entsprechende serielle Schnittstelle (serielle Schnittstelle 1 oder serielle Schnittstelle 2) zum Anschluss an die Konsole.
b Setzen Sie die Datenübertragungsrate auf 115200 Baud.
c Setzen Sie das Datenformat auf 8 Datenbits, 1 Stoppbit und keine Parität.
d Setzen Sie die Datenflusssteuerung auf „nicht“.
e Wählen Sie unter Properties (Eigenschaften) den Modus VT100 for Emulation (VT100 für Emulation) aus.
f Wählen Sie Terminaltasten für Funktions-, Pfeil-, und Strg-Tasten. Stellen Sie sicher, dass die Einstellung für Terminaltasten (nicht Microsoft ^ Windows ^ -Tasten) ist.

HINWEIS: Wenn Sie HyperTerminal mit Microsoft® Windows® 2000 verwenden, stellen Sie sicher, dass Sie das Windows 2000 Service-Pack 2 oder eine neuere Version installiert haben. Beim Windows 2000 Service-Pack 2 funktionieren die Pfeiltasten korrekt bei der VT100-Emulation von HyperTerminal. Gehen Sie auf die Website www.microsoft.com, um weitere Informationen zu Windows 2000 Service Packs zu erhalten.

3 Schließen Sie die Anschlussbuchse des RS-232 gekreuzten Netzwerkkabels direkt an der Konsolenschnittstelle des Geräts an und ziehen Sie die Befestigungsschrauben fest. Die Konsolenschnittstellen für PowerConnect 6024 und 6024F befinden sich auf der Frontblende, wie in Abbildung 1-3 gezeigt.

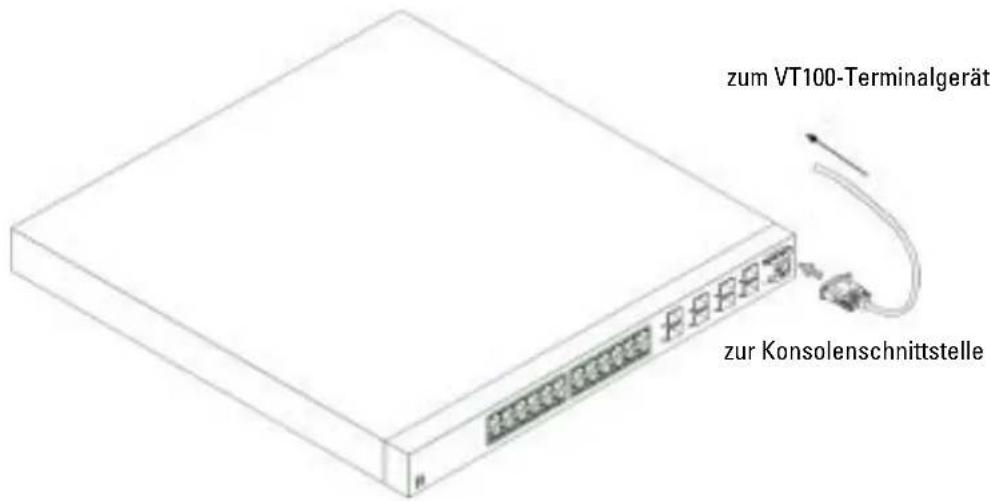

Abbildung 1-3. Anschließen an die Konsolenschnittstelle

zum VT100-Terminalgerät zur Konsolenschnittstelle

Starten des Geräts

1 Stellen Sie sicher, dass die Konsolenschnittstelle des Geräts an ein VT100-Terminalgerät oder einen VT100-Terminal-Emulator über das RS232 gekreuzte Netzwerkkabel angeschlossen ist.
2 Suchen Sie nach einer Netzanschlussbuchse.
3 Deaktivieren Sie die Netzanschlussbuchse.
4 Schließen Sie das Gerät an die Netzbuchse an.
5 Aktivieren Sie die Netzanschlussbuchse.

Wenn der Strom cingeschaltet wird und das lokale Terminal bereits angeschlossen ist, durchläuft das Gerät einen Einschaltselbsttest (POST). POST wird jedes Mal ausgeführt, wenn das Gerät initialisiert wird und überprüft die Hardware-Komponenten, um festzustellen, ob das Gerät vor dem Booten vollständig betriebsbereit ist. Wenn beim Einschalt-Selbstest (POST) ein schwerwiegender Fehler auftritt, wird der Programmablauf unterbrochen. Wenn POST erfolgreich ausgeführt wurde, wird ein gültiges und ausführbares Bild in das RAM geladen. POST-Meldungen werden auf dem Terminal angezeigt und zeigen einen Erfolg oder einen Fehlschlag des Tests. Der Bootprozess dauert etwa 30 Sekunden.

Ursprüngliche Konfiguration

ANMERKUNG: Das Erstinstallationsverfahren beruht auf den folgenden Annahmen:

• Das PowerConnect-Gerät wurde niemals zuvor konfiguriert und ist in demselben Zustand, in dem Sie es erhalten haben.
• Das PowerConnect-Gerät ist erfolgreich gestartet.
• Der Konsolenanschluss ist vorhanden und die Konsolen-Eingabeaufforderung wird auf dem Bildschirm eines VT100-Terminalgeräts angezeigt.

Die Anfangsgerätekonfiguation wird über die Konsolenschnittstelle durchgeführt. Nach der Erstkönfiguration kann das Gerät über die bereits verbundene Konsolenschnittstelle gesteuert werden. Alternativ ist auch eine Fernverwaltung über eine Schnittstelle möglich, die während der Erstkönfiguration definiert wurde.

ANMERKUNG: Das Gerät wird nicht mit einem Standard-Benutzernamen und einem Kennwort konfiguriert.
ANMERKUNG: Alle oben genannten Einstellungen sind notwendig, um die Fernverwaltung des Geräts über Telnet (Telnet-Client) oder HTTP (Web-Browser) zu ermöglichen.

Bevor die Erstkonfiguration der Komponente erstellt wird, müssen die folgenden Informationen vom Netzwerkadministrator eingeholt werden:

• Die IP-Adresse, die dem bandexternen Ethernet-Management-Port zugewiesen wird und über den das Gerät gesteuert wird.
• Die IP-Teilnetzmaske für das Netzwerk.
- Die IP-Adresse des Standard-Gateways des bandexternen Ethernet-Management-Ports, das verwendet wird, um den Standard-Route zu konfigurieren.

ANMERKUNG: Weiterführende Informationen über bandexterne Ethernet-Management-Ports finden Sie im Benutzerhandbuch.

Verfahren für die Anfangskonfiguration

Sie können die Erstkonfiguration über den Dell PowerConnect-Easy Setup Wizard (benutzer-definierter Installationsassistent) oder über die Befehlszeilenschnittstelle (CLI) durchführen. Der Installationsassistent wird automatisch gestartet, wenn die Gerätekonfigurationsdatei leer ist. Sie können die Befehlszeilenschnittstelle (CLI) über die Tastenkombination [Strg+Z] aufrufen, so lange der Assistent aktiv ist. Weiterführende Informationen über die Erstkonfiguration mithilfe der Befehlszeilenschnittstelle (CLI) finden Sie im Benutzerhandbuch. Dieses Handbuch enthält Informationen über die Erstkonfiguration des Geräts mithilfe des Installationsassistenten. Der Installationsassistent konfiguriert die folgenden Felder:

• IP-Adresse der SNMP-Communityzeichenfolge und des SNMP-Managementsystems (optional)
  • Benutzername und Kennwort
• IP-Adresse des bandexternen Ethernet-Management-Ports

- Adresse des Standard-Gateways des bandexternen Ethernet-Management-Ports

Nachdem das Gerät den Einschaltselbsttest (POST) und den Bootvorgang abgeschlossen hat, werden die folgenden Informationen angezeigt:

(Herzlich willkommen beim „Easy Setup Wizard“ (benutzerdefinierter Installationsassistent) von Dell!

Der Installationsassistent führt Sie durch die Erstkonfiguration des Switches und hilft Ihnen dabei, das System schnell und einfach in Betrieb zu nehmen. Sie können, falls Sie dies wünschen, den Installationsassistenten umgehen und stattdessen den CLI-Modus aktivieren, um den Switch manuell zu konfigurieren.

Sie können den Installationsassistenten jederzeit über die Tastenkombination [Strg+Z] beenden.

Das System zeigt Ihnen eine Standardantwort an. Wenn Sie die Eingabetaste drücken, nehmen Sie die Standardeinstellungen an.

Nachdem Sie die Grundeinstellungen über den Installations-assistenten vorgenommen haben, können Sie das Gerät über den bandexternen Ethernet-Management-Port steuern.

Möchten Sie den Installationsassistenten starten? (J/N) [J])

1 Wenn Sie [N] eingeben, wird der Installationsassistent geschlossen. Wenn das System innerhalb von 60 Sekunden keine Antwort erhält, wird der Installationsassistent automatisch geschlossen und die Befehlszeichenschnittstelle (CLJ) wird angezeigt. Wenn Sie [J] eingeben, führt Sie der Installationsassistent durch den gesamten Prozess der Erstkönfiguration des Geräts.

ANMERKUNG: Wenn das System innerhalb von 60 Sekunden keine Antwort erhält und im Netzwerk kein BootP-Server installiert ist, wird eine Adresse vom BootP-Server abgerufen.

ANMERKUNG: Sie können den Installationsassistenten jederzeit über die Tastenkombination [Strg+Z] beenden.

Schritt 1

Wenn Sie [J] eingeben, werden die folgenden Informationen angezeigt:

(Das System ist nicht standardmäßig für eine Steuerung über SNMP konfiguriert. Führen Sie die folgenden Schritte aus, um den Switch über SNMP zu steuern (erforderlich für den Dell Netz-werk-Manager):

• Eingangskonto für SNMP Version 2 jetzt einrichten.
• SNMP-Konto Version 2 später einrichten. (Weitere Informationen über die Einrichtung eines SNMP-Kontos der Version 2 finden Sie in der Benutzerdokumentation).

Möchten Sie die SNMP-Managementschnittstelle jetzt installieren? (J/N) [J])

1 Geben Sie [N] ein, wenn Sie Schritt 2 auslassen möchten, oder geben Sie [J] ein, um den Installationsassistenten fortzusetzen. Wenn Sie [J] eingeben, werden die folgenden Informationen angezeigt:

(Für das Einrichten eines SNMP-Steuerungskontos müssen Sie die Adresse des Verwaltungssystems und die „Communityzeichenfolge“ oder das Kennwort festlegen, die das Verwaltungssystem verwendet, um auf den Switch zuzugreifen. Der Assistent vergibt automatisch die höchste Zugriffsklasse [Zugriffsstufe 15] für dieses Konto. Sie können den Netzwerk-Manager von Dell oder andere Managementschnittstellen verwenden, um diese Einstellungen später zu ändern oder um ein zusätzliches Managementsystem zu installieren. Weitere Informationen zum Hinzufügen von Managementsystemen finden Sie in Ihrer Benutzerdokumentation.

So fügen Sie eine Management Station hinzu:

Geben Sie die zu verwendende SNMP-Communityzeichenfolge ein: [Dell_Network_Manager])

2 Geben Sie hier Folgendes ein: SNMP-Communityzeichenfolge des Benutzers, z. B. „MYSETUPWIZARD”.

3 Drücken Sie erneut die Eingabetaste.

Schritt 2

(Geben Sie die IP-Adresse des Managementsystems (A.B.C.D) oder eine Wildcard (0.0.0.0) ein, um die Steuerung von jeder Management Station aus zu ermöglichen: [0.0.0.0])

1 Enter

- IP-Adresse des Managementsystems, z. B. „0.0.0.0“, oder eine Wildcardmaske.

2 Erneut Eingabe drücken.

Schritt 3

Es werden die folgenden Informationen angezeigt:

(Richten Sie nun Ihr anfängliches Zugangsbenutzerkonto (Stufe 15) ein. Dieses Konto wird für die Anmeldung an der Befehlszeilenschnittstelle (CLI) und am Internet verwendet. Sie können später weitere Konten einrichten und Zugriffsstufen ändern. Weitere Informationen zum Einrichten von Benutzerkonten und zum Ändern von Zugriffsstufen finden Sie in der Benutzer-dokumentation.

So richten Sie ein Benutzerkonto ein:

Geben Sie den Benutzernamen ein:

Geben Sie das Benutzerkennwort ein:

Geben Sie das Benutzerkennwort noch einmal ein:)

1 Geben Sie hier Folgendes ein:

- Benutzername, z. B. „admin“

– Kennwort und Kennwortbestätigung.

ANMERKUNG: Wenn die Eingaben des ersten und des zweiten Kennworts nicht übereinstimmen, fordert Sie der Assistent auf, noch einmal identische Kennwörter einzugeben.

2 Erneut Eingabe drücken.

3 Geben Sie das Kennwort ein, z. B. „secret”.

4 Drücken Sie die Eingabetaste.

5 Bestätigen Sie das Kennwort, indem Sie noch einmal die identische Zeichenfolge eingeben, z. B. „geheim”.

6 Erneut Eingabe drücken.

Schritt 4

Es werden die folgenden Informationen angezeigt:

(Als Nächstes wird eine IP-Adresse eingerichtet. Diese IP-Adresse ist auf dem OOB-Port definiert. Es ist die IP-Adresse, die Sie für den Zugang zur Befehlszeilenschnittstelle (CLI), das Internet oder die SNMP-Schnittstelle für den Switch benötigen.

So richten Sie eine IP-Adresse ein:

Bitte geben Sie die IP-Adresse des Geräts ein (A.B.C.D):

Bitte geben Sie die IP-Teilnetzmaske (A.B.C.D oder /nn) ein:)

1 Geben Sie nun die IP-Adresse ein, z. B. 192.168.1.100.
2 Drücken Sie die Eingabetaste.
3 Geben Sie die IP-Teilnetzmaske ein, beispielsweise 255.255.255.0
4 Eingabe drücken.

Schritt 5

Es werden die folgenden Informationen angezeigt:

(Nun können Sie das Standard-Gateway einrichten. Bitte geben Sie die IP-Adresse des Gateways ein, von dem aus dieses Netzwerk erreicht werden kann (z. B. 192.168.1.1):)

1 Geben Sie das Standard-Gateway ein, z. B. 192.168.1.1.
2 Erneut Eingabe drücken.

Daraufhin werden die folgenden Informationen angezeigt (wie in den Beispielparametern beschrieben):

(Es wurden die folgenden Konfigurationsdaten ermittelt:

SNMP-Schnittstelle = MYSETUPWIZARD@0.0.0.0

Setup Benutzerkonto = admin

Kennwort = *****

Management-IP-Adresse = 192.168.1.100 255.255.255.0

Standard-Gateway = 192.168.1.1)

Schritt 6

Es werden die folgenden Informationen angezeigt:

(Wenn die Daten korrekt anzeigt werden, klicken Sie bitte auf (J), um die Konfiguration zu speichern und die Startup-Konfigurationsdatei zu kopieren. Sollten die Daten nicht korrekt sein, klicken Sie bitte auf (N), um die Konfiguration zu verwerfen und den Assistenten erneut aufzurufen: [J/N])

1 Geben Sie [J] ein, um den Installationsassistenten zu beenden oder [N] ein, um ein erneutes Starten des Assistenten zu übergehen. Wenn Sie [J] eingeben, werden die folgenden Informationen angezeigt:

Configuring SNMP management interface.

Configuring user account.....

(Konfigurieren der SNMP-Managementschnittstelle.

Konfigurieren des Benutzerkontos.....

Konfigurieren von IP und Subnetz.....

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vielen Dank, dass Sie den benutzerdefinierten Installations-assistenten von Dell verwendet haben. Sie gelangen jetzt in den CLI-Modus.)

Schritt 7

Die Befehlszeilenschnittstelle (CLI) wird angezeigt.

Sie können das Gerät nun über die bereits verbundene Konsolenschnittstelle steuern. Alternativ ist auch eine Fernverwaltung über die bandexterne Ethernet-Management-Port-Schnittstelle möglich, die während der Erstkonfiguration definiert wurde.

Συστήματα Dell™

PowerConnect™ 6024/6024F

Οδηγός έναρξης

.ה"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"

.Enter 2

הכלה 3

:בְרָה אַעֹת אַעֹת
