BP 3 Garden - Pumpen Kärcher - Kostenlose Bedienungsanleitung

Marke	Kärcher
Modell	BP 3 Garden
Kategorie	Pumpe
Produkttyp	Gartenpumpe
Verwendungszweck	Gartenbewässerung, Hauswasserversorgung
Maximale Bewässerungsfläche	500 m²
Zugelassene Flüssigkeiten	Brauchwasser, Brunnenwasser, Quellwasser, Regenwasser, Poolwasser
Maximale Flüssigkeitstemperatur	35 °C
Maximale Partikelgröße	1,0 mm
Netzspannung	230-240 V
Frequenz	50 Hz
Nennleistung	800 W
Max. Durchfluss	3500 l/h
Max. Förderhöhe	40 m
Max. Druck	0,4 MPa (4,0 bar)
Max. Saughöhe	8 m
Pumpentyp	Jet
Anschluss Einlass/Auslass	G1 (33,3 mm)
Gewicht (ohne Zubehör)	8,3 kg
Schalldruckpegel	61 dB(A)
Garantierter Schallleistungspegel	76 dB(A)
Wartung	Nach Verwendung mit Zusätzen mit klarem Wasser spülen
Garantie	Gemäß den länderspezifischen Bedingungen (siehe Anleitung)

Häufig gestellte Fragen - BP 3 Garden Kärcher

Wie fülle ich die Pumpe BP 3 Garden vor?

Zum Vorfüllen der Pumpe füllen Sie Wasser über den Druckanschluss bis zum Überlauf (Abbildung C). Stellen Sie sicher, dass der Saugschlauch mit einem Rückschlagventil ausgestattet ist, um das Vorfüllen zu erleichtern. Nach dem Befüllen den Netzstecker einstecken und das Gerät einschalten. Heben Sie den Druckschlauch etwa 1 m an, um die Ansaugzeit zu verkürzen.

Welche Arten von Wasser kann ich mit dieser Pumpe verwenden?

Die Pumpe ist für den Transport von Brauchwasser, Brunnenwasser, Quellwasser, Regenwasser und Poolwasser (mit dosierten Zusätzen) ausgelegt. Es ist verboten korrosive, entzündliche, explosive Substanzen, Fette, Öle, Salzwasser oder Abwasser zu pumpen. Das Wasser darf 35°C nicht überschreiten.

Was tun, wenn die Pumpe läuft, aber kein Wasser fördert?

Überprüfen Sie zunächst, ob sich Luft in der Pumpe befindet (erneutes Vorfüllen). Reinigen Sie die Ansaugzone, wenn sie verstopft ist. Stellen Sie sicher, dass der Saugschlauch und der Adapter handfest angezogen sind. Wenn das Problem weiterhin besteht, schlagen Sie in der Fehlertabelle in der Anleitung nach.

Was ist die maximale Saughöhe der Pumpe?

Die maximale Saughöhe beträgt 8 Meter. Darüber hinaus könnte die Pumpe nicht richtig funktionieren.

Wie warte ich die Pumpe Kärcher BP 3 Garden?

Die Pumpe erfordert keine besondere Wartung. Nach dem Transport von Wasser mit Zusätzen spülen Sie sie mit klarem Wasser. Ziehen Sie vor jedem Eingriff immer den Netzstecker.

Kann ich diese Pumpe für Trinkwasser verwenden?

Nein. Das von diesem Gerät geförderte Wasser ist kein Trinkwasser. Die Pumpe ist für den Hausgebrauch zur Gartenbewässerung oder andere nicht-trinkbare Anwendungen bestimmt.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Stromversorgung (Sicherungen, Anschlüsse). Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn die Pumpe heiß ist, lassen Sie sie abkühlen (das Modell BP 4 Garden hat einen Thermoschalter, die BP 3 Garden jedoch nicht). Schlagen Sie in der Fehlertabelle in der Anleitung nach.

Wie schließe ich den Saugschlauch an?

Entfernen Sie die Verschlusskappe des Einlassanschlusses (G1), schrauben Sie den mitgelieferten Anschlussadapter handfest auf und schließen Sie dann den vakuumfesten Saugschlauch an. Verwenden Sie einen Vorfilter, wenn das Wasser verschmutzt ist.

Was ist die maximale Temperatur des geförderten Wassers?

Die Temperatur des geförderten Fluids darf 35°C nicht überschreiten. Darüber hinaus könnte die Pumpe beschädigt werden.

Wie lagere ich die Pumpe im Winter?

Bevor Sie die Pumpe einlagern, druckentlüften Sie sie, indem Sie einen Hahn auf der Auslassseite öffnen. Entleeren Sie die Schläuche, entfernen Sie die Saug- und Druckleitungen und entleeren Sie die Pumpe durch Neigen. Bewahren Sie sie an einem frostfreien Ort auf.

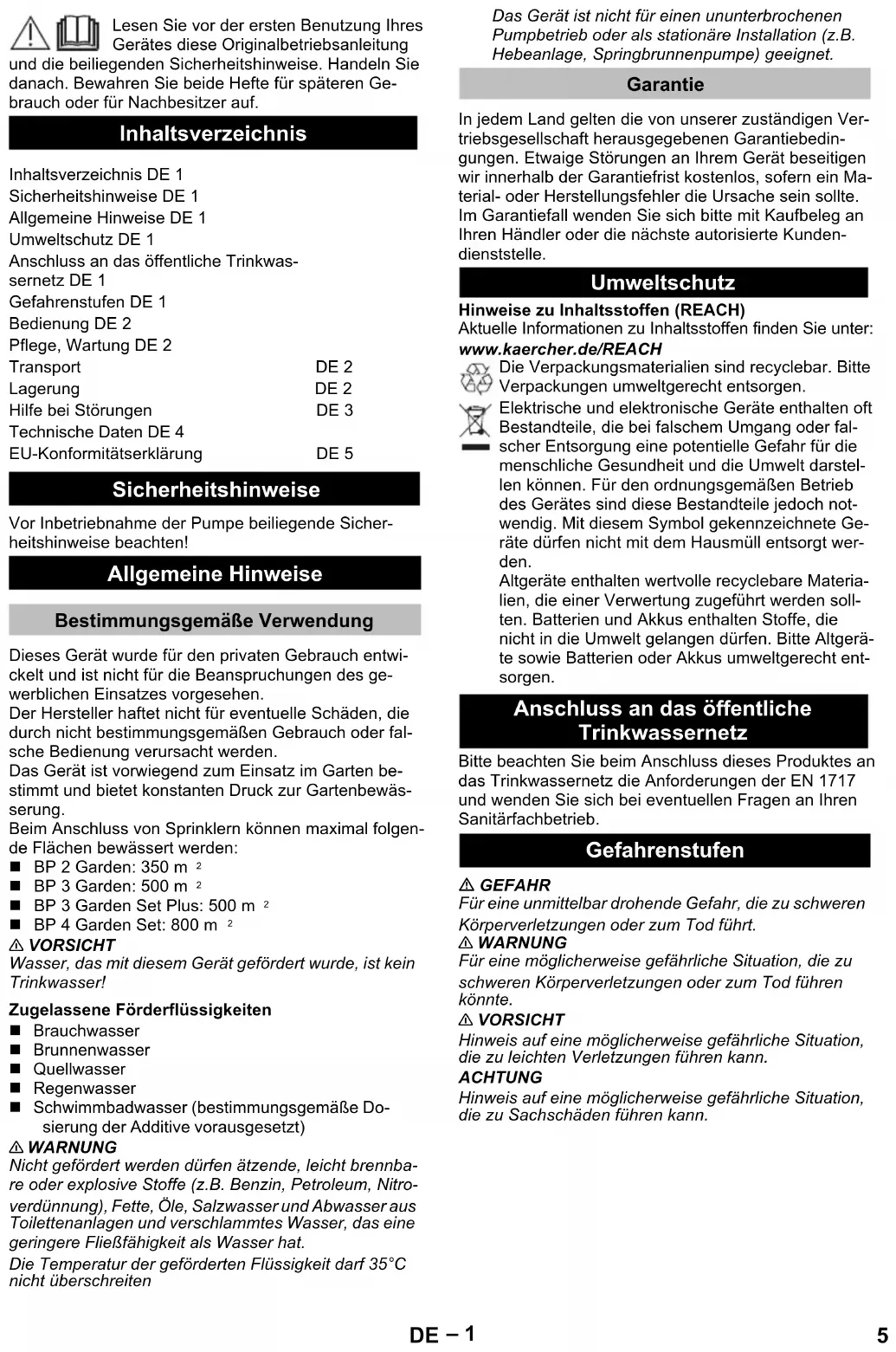

BEDIENUNGSANLEITUNG BP 3 Garden Kärcher

Lesen Sie vor der ersten Benutzung Ihres

Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Inhaltsverzeichnis DE 1

Sicherheitshinweise DE 1

Allgemeine Hinweise DE 1

Umweltschutz DE 1

Anschluss an das öffentliche Trinkwassernetz DE 1

Gefahrenstufen DE 1

Bedienung DE 2

Pflege, Wartung DE 2

Transport DE 2

Lagerung DE 2

Hilfe bei Störungen DE 3

Technische Daten DE 4

EU-Konformitätserklärung DE 5

Sicherheitshinweise

Vor Inbetriebnahme der Pumpe beiliegende Sicherheitshinweise beachten!

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Das Gerät ist vorwiegend zum Einsatz im Garten bestimmt und bietet konstanten Druck zur Gartenbewässerung.

Beim Anschluss von Sprinklern können maximal folgende Flächen bewässert werden:

■ BP 2 Garden: 350 m² ■ BP 3 Garden: 500 m² ■ BP 3 Garden Set Plus: 500 m² ■ BP 4 Garden Set: 800 m²

⚠ VORSICHT

Wasser, das mit diesem Gerät gefördert wurde, ist kein Trinkwasser!

Zugelassene Förderflüssigkeiten

■ Brauchwasser ■ Brunnenwasser ■ Quellwasser ■ Regenwasser ■ Schwimmbadwasser (bestimmungsgemäße Dosierung der Additive vorausgesetzt)

⚠️ WARNUNG

Nicht gefördert werden dürfen ätzende, leicht brennbare oder explosive Stoffe (z.B. Benzin, Petroleum, Nitroverdünnung), Fette, Öle, Salzwasser und Abwasser aus Toilettenanlagen sowie verschlammtes Wasser, das eine geringere Fließfähigkeit als Wasser hat.

Die Temperatur der geförderten Flüssigkeit darf 35°C nicht überschreiten.

Das Gerät ist nicht für einen ununterbrochenen Pumpbetrieb oder als stationäre Installation (z.B. Hebeanlage, Springbrunnenpumpe) geeignet.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Altgeräte enthalten wertvolle recyclebare Materialien, die einer Verwertung zugeführt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte Altgeräte sowie Batterien oder Akkus umweltgerecht entsorgen.

Anschluss an das öffentliche Trinkwassernetz

Bitte beachten Sie beim Anschluss dieses Produktes an das Trinkwassernetz die Anforderungen der EN 1717 und wenden Sie sich bei eventuellen Fragen an Ihren Sanitärfachbetrieb.

Gefahrenstufen

GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️ WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Bedienung

Gerätebeschreibung

1 Anschluss-Adapter für Pumpen G1 2 Verschlussstopfen 3 Anschluss G1 (33,3 mm) Saugleitung (Eingang) 4 Anschluss G1 (33,3 mm) Druckleitung (Ausgang) 5 EIN-/AUS-Schalter 6 Kabelclip 7 Netzanschlusskabel mit Stecker 8 Saugschlauch-Set* inkl. 3,5 m anschlussfertigem, vakuumfestem Spiralschlauch mit Saugfilter und Rückflussstopp * Nur bei Sets im Lieferumfang enthalten.

Vorbereiten

→ Verschlussstopfen entfernen. Abbildung A → Anschluss-Adapter in Sauganschluss der Pumpe (Eingang) schrauben. Von Hand anziehen. → Vakuumfesten Saugschlauch anschließen.

Hinweis

Je nach Verschmutzungsgrad der Förderflüssigkeit Vorfilter verwenden (siehe Zubehör).

Hinweis

Um die Wiederansaugzeit zu verkürzen, Saugschlauch mit Rückflussstopp verwenden. Dieser verhindert das Entleeren des Saugschlauchs nach der Verwendung (siehe Zubehör).

Abbildung B

→ Pumpe über Druckanschluss mit Wasser bis zum Überlaufen befüllen.

Abbildung C

→ Anschluss-Adapter in Druckanschluss der Pumpe (Ausgang) schrauben. Von Hand anziehen.

→ Druckleitung anschließen.

Betrieb

→ Netzstecker in Steckdose stecken. → Gerät einschalten mit EIN/AUS-Schalter. Abbildung D → Zur Verkürzung der Ansaugzeit, Druckschlauch ca. 1m anheben. → Warten bis Pumpe ansaugt und gleichmäßig fördert.

Hinweis

Der EIN/AUS-Schalter kann auch komfortabel mit dem Fuß betätigt werden.

⚠ VORSICHT

Trockenlauf schädigt die Pumpe.

→ Pumpe während des Betriebs nicht unbeaufsichtigt lassen.

Hinweis

Die Pumpe BP4 Garden Set verfügt über einen Thermoschalter, der die Pumpe bei Überhitzung automatisch abschaltet. Sobald das Wasser im Inneren des Geräts wieder abgekühlt ist, schaltet sich das Gerät wieder selbstständig ein und kann weiter verwendet werden.

Betrieb beenden

→ Gerät am EIN/AUS-Schalter ausschalten. → Netzstecker aus Steckdose ziehen.

Pflege, Wartung

GEFAHR

Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Pflege

→ Bei Förderung von Wasser mit Zusätzen, Pumpe nach jedem Gebrauch mit klarem Wasser durchspülen.

Wartung

Das Gerät ist wartungsfrei.

Transport

⚠ VORSICHT

Um Unfälle oder Verletzungen zu vermeiden, beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Transport von Hand

→ Gerät am Tragegriff hochheben und tragen. Stolpergefahr durch loses Kabel! → Kabel aufrollen und mit Kabelclip sichern.

⚠ VORSICHT

Transport in Fahrzeugen

→ Gerät gegen Verrutschen und Kippen sichern.

Lagerung

⚠ VORSICHT

Um Unfälle oder Verletzungen zu vermeiden, bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

Gerät aufbewahren

→ Gerät drucklos machen durch Öffnen der druckseitig angeschlossenen Wasserentnahme (z.B. Öffnen des Wasserhahns). → Schläuche entleeren. → Saugleitung und Druckleitung entfernen. → Pumpe über Anschlüsse Saug- / und Druckleitung durch Umdrehen entleeren. → Gerät an einem frostfreien Ort aufbewahren.

Hilfe bei Störungen

△ Achtung

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Störung Ursache Behebung
Pumpe läuft aber fördert nicht Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb. B und Kapitel „Betrieb“ Abb. D	der Pumpe siehe Kapitel „Vorbereiten“ Abb. B und Kapitel „Betrieb“ Abb. D
	Ansaugbereich verstopft Netzstecker ziehen und Ansaugbereich reinigen.
	Ansaugschlauch oder Anschluss-Adapter nicht richtig oder nicht vollständig eingeschraubt.	Ansaugschlauch und Anschluss-Adapter von Hand festziehen.
Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen	Stromversorgung unterbrochen Sicherungen und elektrische Verbindungen prüfen.
	Thermoschutzschalter hat Pumpe wegen Überhitzung abgeschaltet (Nur bei BP 4 Garden Set).	Netzstecker ziehen, Pumpe abkühlen lassen, Ansaugbereich reinigen, Trockenlauf verhindern.
Förderleistung nimmt ab oder ist zu gering	Ansaugbereich verstopft Netzstecker ziehen und Ansaugbereich reinigen.
	Förderleistung der Pumpe ist abhängig von der Förderhöhe und der angeschlossenen Peripherie	Max. Förderhöhe beachten, siehe technische Daten, ggf. anderen Schlauchdurchmesser oder andere Schlauchlänge wählen.
	Querschnitt auf Druckseite verengt, z. B. durch nicht vollständig geöffnetes Ventil/Kugelhahn.	Ventil/Kugelhahn vollständig öffnen.
	Schlauch auf Druckseite geknickt. Knicksstellen im Schlauch beseitigen.

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adresse siehe Rückseite.

Technische Daten

		BP 2 GardenBP 2 Garden Set Plus	BP 3 GardenBP 3 Garden Set Plus	BP 4 GardenBP 4 Garden Set
Spannung V 230 - 240 230 - 240	230 - 240
Frequenz Hz 50 50 50
Leistung Pnenn	W 700	800 1000
Max. Fördermenge* I/h 3000 3500	4000
Max. Ansaughöhe m	8	8 8
Max. Druck	MPa(bar)	0,35(3,5)	0,4(4,0)	0,45(4,5)
Max. Förderhöhe	m	35 40 45
Max. Fördertemperatur	°C	35,0	35,0 35,0
Max. Korngröße der förderbaren Schmutzpartikel	mm 1,0	1,0	1,0
Pumpentyp		Jet	Jet	Jet
Ermittelte Werte gemäß EN ISO 20361
Schalldruckpegel LpA	dB(A)	57 61 60
Schallleistungspegel LWA , garantiert	dB(A)	72	76	75
Gewicht (ohne Zubehör)	kg 8,1	8,3	9,0

Technische Änderungen vorbehalten! *Die max. Fördermenge ergibt sich aus der Messung ohne eingesetztes Rückschlagventil.

Die mögliche Fördermenge ist umso größer:

• je geringer die Ansaug- und Förderhöhen sind.
• je größer die Durchmesser der verwendeten Schläuche sind.
• je kürzer die verwendeten Schläuche sind.
• je weniger Druckverlust das angeschlossene Zubehör verursacht.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Pumpe

Typ: 1.645-xxx

Einschlägige EU-Richtlinien

2014/35/EU

2014/30/EU

2000/14/EG

2011/65/EU

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

BP2 G

Gemessen: 69

Garantiert: 72

BP3 G, BP3 G Set +, BP3 H&G

Gemessen: 73

Garantiert: 76

BP4 G

Gemessen: 72

Garantiert: 75

BP4 H&G eco

Gemessen: 75

Garantiert: 78

BP5 H&G

Gemessen: 74

Garantiert: 77

BP7 H&G eco

Gemessen: 73

Garantiert: 76

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:
