KULLANIM KILAVUZU BP 3 Garden Kärcher

Cihazınızı ilk defa kullanmadan önce bu orijinal kullanım kılavuzunu ve birlikte ve-

rilen güvenlik uyarılarını okuyun. Buna göre davranın. Her iki kitabı da daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına ilemek üzere saklayın.

İçindekiler

Güvenlik uyarıları TR 1

Genel bilgiler TR 1

Çevre koruma TR 1

Belediye içme suyu şebekesine bağlantı TR 1

Tehlike kademeleri TR 1

Kullanımı TR 2

Temizlik, Bakım TR 2

Taşıma TR 2

Depolama TR 2

Arizalarda yardım TR 3

Teknik bilgiler TR 4

AB uygunluk bildirisi TR 5

Güvenlik uyarıları

Pompayı işletme almadan önce teslimat kapsamındaki güvenlik uyarlarına dikkat edilmelidir!

Genel bilgiler

Kurallara uygun kullanım

Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari kullanım taleplerini karşılaması öngörülmemiştir.

Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Cihaz, ağırlıklı olarak bahçede kullanım için üretilmiştir ve bahçe sulaması için sabit basınç sağlar.

Fiskiyelerin bağlanması durumunda aşağıdaki maksimum alanlar sulanabilir:

■ BP 2 Garden: 350 m ^2
■ BP 3 Garden: 500 m ^2
■ BP 3 Garden Set Plus: 500 m ^2
■ BP 4 Garden Set: 800 m ^2

TEDBIR

Cihazla taşınan su, içme suyu değildir!

İzin verilen sevk sıvıları

■ Kullanıma suyu
■ Kuyu suyu
■ Memba suyu
■ Yağmur suyu
■ Yüzme havuzu suyu (katkı maddesinin doğru şekilde dozaj ayarı önkosuldur)

⚠ UYARI

Yakıcı, kolay yanan ya da patlayıcı maddeler (Örn; benzin, petrol, nitro çözelti), gresler, yağlar, tuzlu su ve tuvalet sistemlerinden gelen atık sular ve sudan daha düşük akışkanlık özelliğine sahip çamurlu su taşınmamalıdır.

Taşınan sivinin sıcaklığı 35°C'yi aşmamalıdır

Cihaz, kesintisiz pompa çalışması ya da sabit kuru-lum (örn. kaldırma sistemi, fiskiye pompası) için uy-gun değildir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Çevre koruma

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Piller ve şarlı piller çevreye yayılmaması gereken, zararlı maddeler içerir. Eski cihazları ve pilleri ya da şarlı pilleri çevreye uyumlu şekilde tasfiye edin.

Belediye içme suyu şebekesine bağlantı

Lütfen ürünün içme suyu şebekesine bağlantısı sırasında EN 1717 normlarının gerekliliklerine uyun ve olası sorular için uzman sıhhi tesisatçınıza başvurun.

Tehlike kademeleri

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠ UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Kullanımı

Cihaz tanýmý

1 G1 pompalar için bağlantı adaptörü

2 Kapak tapası

3 Bağlantı G1“(33,3 mm) Emme hattı (giriş)

4 Bağlantı G1“(33,3 mm) Basınç hattı (çıkış)

5 AÇMA/KAPAMA düğmesi

6 Kablo klipsi

7 Soketli elektrik fişi kablosu

8 Bağlantıya hazır, vakuma dayanıklı 3,5 m spiral hortum dahil emme hortumu seti; emme filtreli ve geri akış durduruculu.

* Sadece setlerde teslimat kapsamına dahildir.

Hazırlık

→ Kapatma tapasını çıkartın.
Şekil A
→ Bağlantı adaptörünü pompanın emme bağlantısına (giriş) vidalayın. Elinizle sıkın.
→ Vakuma dayanıklı emme hortumunu bağlayın.

Not

Sevk sıvısının kirlenme derecesine bağlı olarak ön filtre kullanın (bkz. Aksesuarlar).

Not

Tekrar emme süresini kısaltmak için geri akış durduruculu emme hortumu kullanın. Bu parça, kullanımdan sonra emme hortumunun boşalmasını önler (bkz. Aksesuarlar).

Şekil B

→ Basınç bağlantısı üzerinden, taşana kadar pompa-yı suyla doldurun.
Şekil C
→ Bağlantı adaptörünü pompanın basınç bağlantısına (çıkış) vidalayın. Elinizle sıkın.
→ Basınç hattını vidalayın.

Çalıştırma

→ Elektrik fişini prize takın.
→ AÇMA/KAPAMA düğmesi ile cihazı çalıştırın.
Şekil D
→ Emme süresini kısaltmak için, basınç hortumunu yaklaşık 1m kaldırın.
→ Pompa emme ve eşit oranlı besleme yapana kadar bekleyin

Not

AÇMA/KAPAMA düğmesi ayakla da konforlu şekilde kullanılabilir.

TEDBIR

Kuru çalışma, pompaya zarar verir.

→ Çalışma sırasında pompayı gözetimsiz durumda bırakmayın.

Not

OVERHEATING

PROTECTION

SAFE

GUARD

BP4 Garden Set pompa, aşırı ısınma durumunda pompayı kapatan bir termik şaltere sahiptir. Cihazın içindeki su so-ğuyunca, cihaz otomatik olarak açılır ve tekrar kullanılabilir.

Cihazın kapatılması

→ Cihazı AÇMA/KAPAMA düğmesi ile kapatın.
→ Cihazın fişini prizden çekin.

Temizlik, Bakım

TEHLIKE

Bütün bakım ve temizlik çalışmalarında cihaz kapatılmalı şebeke kablosu prizden çıkartılmalıdır.

Temizlik

→ Katkılı suyun sevk edilmesi durumunda, her kullanımdan sonra pompa temiz suyla yıkanmalıdır.

Bakım

Cihaz bakım gerektirmez.

Taşıma

TEDBIR

Kazaları veya yaralanmaları önlemek için, taşıma sırasında cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler).

Elle taşıma

→ Cihazı taşıma kolundan yukarı kaldırın ve taşıyın.

TEDBIR

Gevşek kablo nedeniyle tökezlenme tehlikesi!

→ Kabloyu sarın ve kablo klipsiyle emniyete alın.

Araçlarda taşıma

→ Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Kazaları veya yaralanmaları önlemek için, depolama yerini seçerken cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler).

Cihazın saklanması

→ Basınç tarafına bağlanan su alma düzeneğini açarak cihazı basınçsız hale getirin (örn. su vanasının açılması).
→ Hortumları boşaltın.
→ Emme hattını ve basınç hattını çıkartın.
→ Emme / ve basınç hattı bağlantılarını döndürerek pompayı boşaltın.
→ Cihazı donma tehlikesi bulunmayan bir yerde saklayın.

Arizalarda yardım

⚠ Dikkat

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fisini çekin.

Arıza Nedeni Arızanın giderilmesi
Pompa çalışıyor fakat besleme yapmıyor	Pompada hava Bkz. "Hazırlık" bölümü Şekil B ve "Çalışma" bölümü Şekil D
	Emme bölgesi tıkanmış Elektrik fişini çekin ve emme bölgesi-ni temizleyin
	Emme hortumu veya bağlantı adaptörü doğru veya komple vidalanmadı.	Emme hortumunu ve bağlantı hortu-munu elinizle sıkın.
Pompa çalışmaya başlamıyor ya da çalışma sırasında aniden duruyor	Akım beslemesi kesilmiş Sigortalar ve elektrik bağlantılarını kontrol edin
	Termik şalter, aşırı ısınma nedeniyle pompayı kapattı (Sadece BP 4 Garden Set'te).	Elektrik fişini çekin, pompayı soğu-tun, emme bölgesini temizleyin, kuru çalışmadan kaçının
Sevk gücü azalıyor ya da çok düşük	Emme bölgesi tıkanmış Elektrik fişini çekin ve emme bölgesi-ni temizleyin
	Pompanın sevk gücü, sevk yüksekliği ve bağlı bulunan çevre birimlerine bağlıdır	Maksimum sevk yüksekliğine dikkat edin; Bkz. Teknik bilgiler, gerekirse başka bir hortum çapı ya da başka bir hortum uzunluğu seçin.
	Örn. tam açılmamış valf/küresel vana nedeniyle basınç tarafındanı kesit daralmış.	Valfı/küresel vanayı tamamen açın.
	Basınç tarafındanı hortum bükülmüş.	Hortumdaki bükülme yerlerini gide-rin.

Sorularınız veya arızalar söz konusu olursa Kärcher distribütörümüz size seve seve yardımcı olacaktır. Adres için bkz. Arka sayfa.

Teknik bilgiler

		BP 2 GardenBP 2 Garden Set Plus	BP 3 GardenBP 3 Garden Set Plus	BP 4 GardenBP 4 Garden Set
Gerilim V 230 - 240 230 - 240 230	- 240
Frekans Hz 50 50 50
Güç P_NOMINAL	W 700 800 1000
Maksimum sevk miktarı* l/h 3000	3500 4000
Maksimum emme yüksekliği m		8	8 8
Maksimum basınç	MPa(bar)	0,35(3,5)	0,4(4,0)	0,45(4,5)
Maksimum sevk yüksekliği	m	35 40 45
Maks. sevk sıcaklığı	°C	35,0	35,0 35,0
Sevk edilebilen kir partiküllerinin maksimum kum büyüklüğü	mm	1,0	1,0	1,0
Pompa tipi		Jet	Jet	Jet
EN ISO 20361'a göre belirlenen değerler
Ses basıncı seviyesi L_pA	dB(A)	57 61 60
Ses gücü seviyesi L_WA , garanti	dB(A)	72 76 75
Ağırlık (aksesuar hariç)	kg 8,1	8,3	9,0

Teknik değişiklik yapma hakkı saklıdır!

*Maksimum sevk miktarı, tek yönlü valf takılmadan yapılan ölçümle belirlenir.

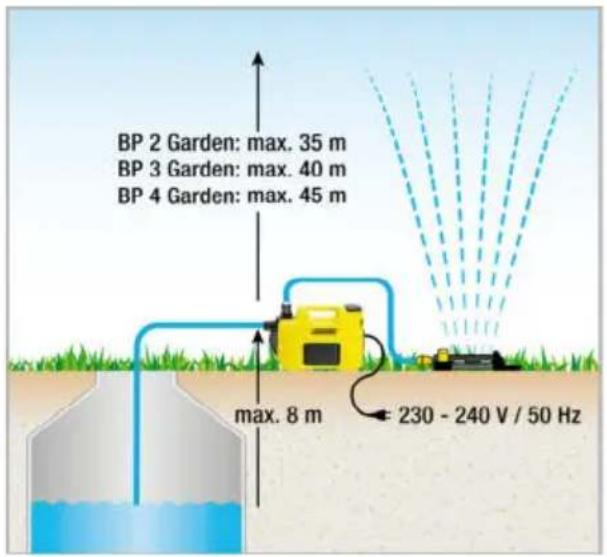

BP 2 Garden: max. 35 m BP 3 Garden: max. 40 m BP 4 Garden: max. 45 m max. 8 m 230 - 240 V / 50 Hz

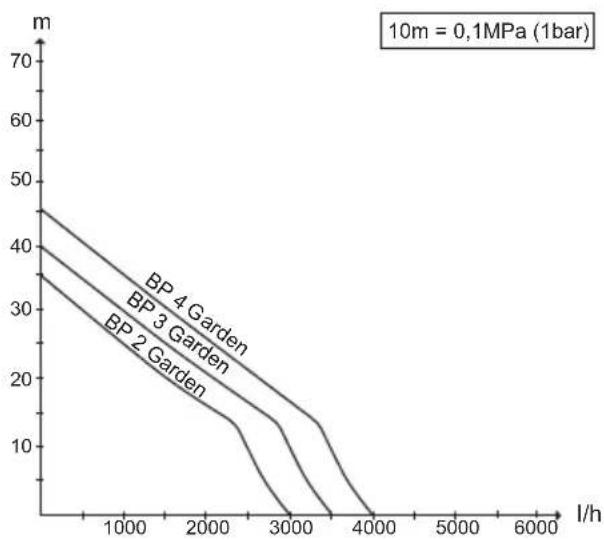

Mümkün olan sevk miktarı şu şekilde daha büyür:

• Emme ve sevk yükseklikleri ne kadar düşükse.
• Kullanılan hortumların çapı ne kadar büyükse.
• Kullanılan hortumlar ne kadar kısaysa.
• Bağlı bulunan aksesuar ne kadar az basınç kaybına neden olursa.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Pompa

Tip: 1.645-xxx

İlgili AB yönetmelikleri

2014/35/EU

2014/30/EU

2000/14/EG

2011/65/EU

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

BP2 G

Ölçülen: 69

Garanti edilen: 72

BP3 G, BP3 G Set +, BP3 H&G

Ölçülen: 73

Garanti edilen: 76

BP4 G

Ölçülen: 72

Garanti edilen: 75

BP4 H&G eco

Ölçülen: 75

Garanti edilen: 78

BP5 H&G

Ölçülen: 74

Garanti edilen: 77

BP7 H&G eco

Ölçülen: 73

Garanti edilen: 76

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar.

H. Jenner

Dokümantasyon yetkilisi:

S. Reiser
