Marke	Tecmate
Modell	Optimate 5 StartStop
Produkttyp	Blei-Säure-Batterieladegerät 12V
Kompatibler Batterietyp	Blei-Säure (offen, AGM, Gel) von 15 bis 192 Ah
Hauptfunktionen	Automatische Diagnose, Wiederbelebung (2V-4A), Hauptladung 4A, Impulsoptimierung, Kapazitätstest, Erhaltungsladung
Stromversorgung	Netzstrom 220-240V, 50-60Hz
Maximaler Ladestrom	4 A
Ladespannung	14.2 - 14.5 V (Hauptladung), 13.6 V (Erhaltung)
LED-Anzeigen	Betrieb (Strom), verpolte Anschlüsse, Wiederbelebung, Laden, Test und Erhaltung (grün/rot)
Mitgelieferte Anschlüsse	Krokodilklemmen und Ringösen mit 15A Sicherung und wasserdichter Kappe
Schutz	Gegen Verpolung, Kurzschluss, Überhitzung, Funken
Schutzart	Spritzwasser- und leichten Regen beständig
Elektrische Klasse	Klasse II (doppelte Isolierung)
Stromverbrauch im Standby	Weniger als 0.5 W (ECO-Modus)
Verbrauch im Erhaltungsmodus	0,060 kWh/Tag oder weniger
Typische Ladezeit	Etwa 25% der Kapazität in Ah (z.B. 10h für 40Ah)
Wartung	Reinigen Sie die Pole mit einer Kupferbürste und Reinigungsmittel; überprüfen Sie die Verbindungen
Ersatzteile	15A Sicherung, austauschbare Anschlusskabel
Reparierbarkeit	Reparatur durch Hersteller oder autorisierten Händler (3 Jahre Garantie)
Garantie	3 Jahre
Allgemeine Informationen	Nur für den Innenbereich; keine gefrorenen, NiCd-, NiMH-, Li-Ionen- oder nicht wiederaufladbaren Batterien laden

Häufig gestellte Fragen - Optimate 5 StartStop Tecmate

Welche Batterietypen kann ich mit dem Optimate 5 StartStop laden?

Dieses Ladegerät ist für Blei-Säure-Batterien (offen, AGM, Gel) mit 12V und einer Kapazität von 15 bis 192 Ah ausgelegt. Es ist nicht geeignet für NiCd-, NiMH-, Li-Ionen- oder nicht wiederaufladbare Batterien.

Wie schließe ich das Ladegerät an eine im Fahrzeug installierte Batterie an?

Trennen Sie zuerst die Netzstromversorgung. Verbinden Sie die rote Klemme mit dem Pluspol der Batterie, dann die schwarze Klemme mit dem Fahrgestell des Fahrzeugs, fern von Batterie und Kraftstoff. Trennen Sie in umgekehrter Reihenfolge.

Was bedeutet die rote LED #6?

Die rote Anzeige weist auf ein ernstes Problem hin: Die Batterie hält nach dem Laden ihre Spannung nicht (unter 12,4 V). Dies kann an einer defekten Zelle, Sulfatierung oder einem Stromverlust im Fahrzeugkreis liegen.

Wie lange dauert es, eine Motorradbatterie zu laden?

Die Ladezeit beträgt etwa 25% der Kapazität in Ah. Beispielsweise benötigt eine 40-Ah-Batterie etwa 10 Stunden, um den Kapazitätstest zu erreichen, wenn sie in gutem Zustand ist.

Kann der Optimate 5 StartStop eine vollständig entladene Batterie wiederbeleben?

Ja, dank der Wiederbelebungsfunktion (LED #3). Es sendet Impulse von bis zu 4A ab 2V, um die Batterie auf das Laden vorzubereiten. Die Dauer dieser Phase beträgt 15 Minuten bis maximal 2 Stunden.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Ja, das Ladegerät schaltet automatisch in den Erhaltungsmodus (Zyklus von 30 min Laden und 30 min Pause), um die Batterie bei 100% zu halten, ohne Überladung. Im ECO-Modus ist der Verbrauch sehr gering.

Welche Sicherheitsvorkehrungen sind zu beachten?

Niemals in der Nähe rauchen, Funken vermeiden, an einem belüfteten Ort laden, keine gefrorene Batterie laden, Schutzbrille tragen und vor dem Anschließen/Trennen der Batterie den Netzstecker ziehen.

Wie reinige ich die Batteriepole?

Wenn die Pole korrodiert sind, verwenden Sie eine Kupferbürste zur Reinigung. Wenn sie fettig oder schmutzig sind, wischen Sie sie mit einem mit Reinigungsmittel getränkten Tuch ab. Stellen Sie sicher, dass die Verbindungen fest angezogen sind.

Was tun, wenn die Sicherung im Ringösen-Set durchbrennt?

Die Sicherung schützt vor Kurzschlüssen. Ersetzen Sie sie nur durch eine 15A-Sicherung desselben Typs. Überprüfen Sie, ob kein Kurzschluss an den Kabeln vorliegt.

Wo finde ich die vollständige Anleitung und die Garantie?

Die vollständige Anleitung ist kostenlos auf notice-facile.com verfügbar. Für die 3-jährige Garantie besuchen Sie www.tecmate.com/warranty oder kontaktieren Sie [e-mail].

BEDIENUNGSANLEITUNG Optimate 5 StartStop Tecmate

ANWENDUNGSVORSCHRIFTEN

WICHTIG: Vollständig vor der Benutzung lesen

GEBRUIKSAANWIJZING

WICHTIG: LESEN SIE VOR GEBRAUCH DES LADEGERÄTS DIE FOLGENDEN ANWEISUNGEN VOLLSTÄNDIG

Dieses Gerät ist nicht dafür vorgesehen, von Personen (einschließlich Kindern) verwendet zu werden, die über beschränkte körperliche, sensorische und mentale Fähigkeiten oder mangelnder Erfahrung bzw. unzureichendem Wissen verfügen, sofern diese nicht durch eine für die Sicherheit verantwortliche Person zur korrekten Verwendung des Geräts eingewiesen wurden oder das Gerät ohne Aufsicht bedienen. Kinder, die sich in der Nähe des Geräts befinden, sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen.

SICHERHEITSWARNUNG und HINWEISE: Batterien sondern EXPLOSIVE GASE ab - halten Sie Flammen oder Funken von Batterien fern. Klemmen Sie die Wechselstromversorgung ab, bevor Sie Gleichstrom-/Batterieverbindungen herstellen oder unterbrechen. Batteriesäure ist stark ätzend. Schutzkleidung und Schutzbrille tragen und Kontakt vermeiden. Bei versehentlicher Berührung sofort mit Wasser und Seife waschen. Prüfen, ob die Batteriepole lose sind, wenn ja, die Batterie von einem Fachmann überprüfen lassen. Korrodierte Batteriepole mit einer Kupferdrahtbürste reinigen; verschmutzte oder fettige Pole mit einem in Reinigungsmittel befeuchteten Tuch reinigen. Ladegerät nur benutzen, wenn die Zuleitungen und Batterieklemmen in einwandfreiem, unbeschädigten Zustand sind. Wenn das Eingangskabel beschädigt ist, muss es unverzüglich vom Hersteller, seinem ermächtigten Serviceagenten oder einer qualifizierten Werkstatt ersetzt werden, um Gefahren zu vermeiden. Schützen Sie Ihr Ladegerät bei Benutzung und Lagerung vor Säure und Säuredämpfen, sowie vor Feuchtigkeit. Schäden durch Korrosion, Oxidation oder interne Kurzschlüsse sind nicht durch die Garantie abgedeckt. Stellen Sie das Ladegerät während des Ladevorgangs von der Batterie entfernt auf, um Kontaminierung oder Beschädigung durch Säure oder Säuredämpfe zu vermeiden. Bei Verwendung in horizontaler Ausrichtung muss das Ladegerät auf eine feste, ebene Fläche gestellt werden, jedoch NICHT auf Kunststoff, Textilien oder Leder. Bringen Sie mittels der Befestigungsoffnungen im Gehäuseboden das Ladegerät an einer geeigneten, stabilen senkrechten Fläche an.

AUSGESETZTSEIN ZU DEN FLÜSSIGKEITEN: Dieses Ladegerät ist konstruiert, um Ausgesetztsein zu den Flüssigkeiten, die versehentlich auf das Gehäuse von oben verschüttet werden oder gespritzt sind, oder zum Nieselregen, zu widerstehen. Jedoch ist verlängertes Ausgesetztsein nicht ratsam und längere Lebensdauer wird erreicht, indem man solches Ausgesetztsein minimiert. Ausfall des Gerätes wegen der Oxidation, die aus dem etwaigen Durchgriff der Flüssigkeit in die elektronischen Bauelemente, Verbindungsstücke oder Stecker resultiert, wird nicht durch die Garantie abgedeckt.

BATTERIEANSCHLÜSSE: 2 austauschbare Anschluss-Sets sind erhältlich, mit dem Ladegerät geliefert wird ein Satz Batterieklemmen, um die Batterie außerhalb des Fahrzeugs zu laden, das optionale Anschluss-Set ist mit Metallösen zum permanenten Anschließen an die Batteriepole versehen sowie mit Schutzkappen am Stecker zum Anschließen des Ausgangskabels des Ladegeräts. Dieses Anschluss-Set erlaubt das problemlose und sichere Anschließen des Ladegeräts, wenn die Batterie im Fahrzeug bleiben soll. Die abnehmbare Schutzkappe schützt den Anschluss vor Schmutz und Feuchtigkeit, wenn das Ladegerät nicht angeschlossen ist. Wenden Sie sich an einen Fachmann, um die Metallösen an den Batteriepolen befestigen zu lassen. Sichern Sie den Anschluss mit der Schutzkappe, sodass er nicht in bewegende Teile des Fahrzeugs gerät und das Kabel nicht eingeklemmt oder durch scharfe Kanten beschädigt werden kann. Die Leitungssicherung im Ösenanschluss schützt die Batterie vor Kurzschlüssen zwischen Plus- und Minusleiter. Ersetzen Sie durchgebrannte Sicherungen nur durch gleiche neue 15A-Sicherungen.

ANSCHLUSS DES LADEGERÄTS AN DIE BATTERIE

1. Die AC-Stromversorgung muss unterbrochen werden, bevor Sie das Ladegerät an DC/die Batterie anschließen bzw. die Verbindung trennen.
2. Wenn Sie die Batterie im Fahrzeug belassen und mithilfe der Batterieklemmen aufladen möchten, müssen Sie zunächst sicherstellen, dass die Klemmen sicher in einem Abstand zu den Kabeln, Metallrohren oder dem Fahrgestell positioniert werden können. Befolgen Sie beim Anschluss die nachstehende Reihenfolge: Schließen Sie zunächst eine Klemme an den Batterieanschluss, der nicht mit dem Fahrgestell verbunden ist (in der Regel der Pluspol) an. Schließen Sie anschließend die andere Klemme (in der Regel der Minuspol) an das Fahrgestell, in einem weiten Abstand zur Batterie und Benzinleitung, an. Beim Abklemmen ist die entgegengesetzte Reihenfolgen einzuhalten.
3. Wenn Sie die Batterie außerhalb des Fahrzeuges über die Batterieklemmen aufladen, müssen Sie für eine ausreichende Belüftung sorgen. Schließen Sie das Ladegerät an die Batterie an: ROTE Klemme an PLUSPOL (POS, P oder +) und SCHWARZE Klemme an Minuspol (NEG, N oder -). Stellen Sie sicher, dass die Klemmen fest sitzen. Ein guter Kontakt ist wichtig.
4. Eine tiefentladene (und möglicherweise sulfatierte) Batterie ist vor einem Wiederbelebungsversuch auszubauen und zu überprüfen. Überprüfen Sie die Batterie auf mechanische Defekte wie Ausbeulungen oder Risse im Gehäuse oder auf ein Auslaufen der Säure. Wenn die Batterie über Einfüllverschlüsse verfügt und die Platten zwischen den Zellen von außen erkennbar sind, müssen

Sie sicherstellen, dass alle Zellen gleich aussehen (beispielsweise das weiße Material zwischen den Platten, der Abstand der Platten usw.). Laden Sie die Batterie nicht auf, wenn mechanische Defekte erkennbar sind. Lassen Sie die Batterie in diesem Fall von einem Fachmann untersuchen.

1. Wenn es sich um eine neue Batterie handelt, lesen Sie vor dem Anschluss des Ladegeräts die Sicherheitshinweise und Betriebsanweisungen des Herstellers genau durch. Befolgen Sie gegebenenfalls die Anweisungen zum Auffüllen der Säure genau.

BENUTZUNG DES OPTIMATE 3: LADUNGSPROZEDUR

Aus Sicherheitsgründen wird der Ausgang des OptiMate nur aktiviert, wenn eine Batterie mit mindestens 2V angeschlossen wird.

SEHR STARK ENTLADENE, VERNACHLÄSSIGTE BATTERIEN: Anweisungen die bei relativ kleinen Batterien, etwa von Motorrädern, Rasentraktoren, Jet-Skis, Schneemobilien und ähnlichen Fahrzeugen besonders wichtig sind: Bei einer Batterie, die sich über einen längeren Zeitraum im tiefentladenen Zustand befand, können eine oder mehrere Zellen permanent beschädigt sein. Solche Batterien können sich beim Laden übermäßig erwärmen. Batterien, die so heiß werden, dass eine Berührung unangenehm ist, dürfe nicht weiter geladen werden.

Überwachen Sie die Batterietemperatur während der ersten Stunde, danach stündlich. Achten Sie auf ungewöhnliche Anzeichen, etwa Blasenbildung oder Austreten von Elektrolyt, erhöhte Aktivität in einer Zelle verglichen mit anderen oder Zischgeräusche. Sollte sich zu irgendeinem Zeitpunkt die Batterie ungewöhnlich heiß anfühlen oder andere ungewöhnliche Anzeichen aufweisen, KLEMMEN SIE DAS LADEGERÄT SOFORT AB.

SPARMODUS WENN DAS LADEGERÄT AN DIE WECHSELSTROMVERSORGUNG ANGESCHLOSSEN IST:

Der Stromrichter ist deaktiviert und wechselt in den Stromsparmodus, wenn das Ladegerät nicht an die Batterie angeschlossen ist, sodass eine Leistungsaufnahme von weniger als 0,5 W pro Tag eine Leistungsaufnahme von 0,012 kWh pro Tag vorliegt. Wenn eine Batterie an das Ladegerät angeschlossen ist, wird die Leistungsaufnahme vom Verbrauch der Batterie, des angeschlossenen Fahrzeugs und der elektronischen Verbraucher bestimmt. Wenn die Batterie aufgeladen ist und sich das Ladeprogramm im Wartungslademodus befindet (um die vollständige Ladung aufrechtzuerhalten), beträgt die gesamte Leistungsaufnahme voraussichtlich höchstens 0,060 kWh pro Tag.

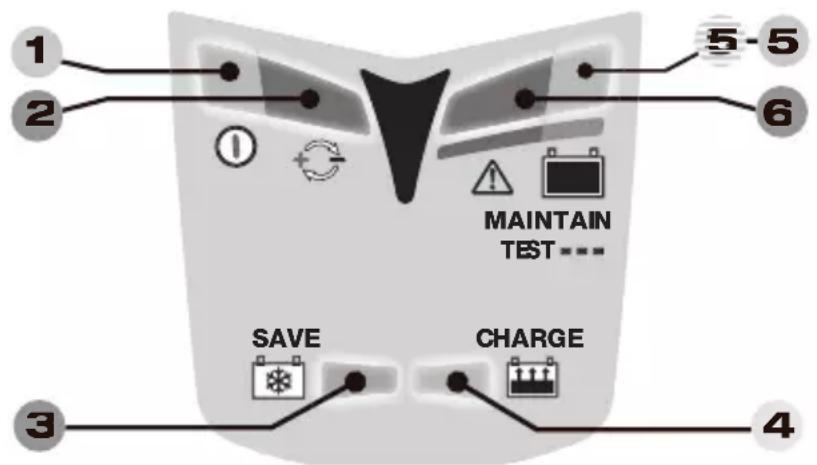

Die LED-Dioden, die sich unten beziehen, und die Klauseln die sie beschäftigen, erscheinen der Programmreihefolge nach.

1 2 3 4 5-5 6 MAINTAIN TEST SAVE CHARGE

DE

LED #1 - Power on. Zeigt an, dass das Ladegerät mit Wechselstrom versorgt wird. Geringe Lichtstärke im ENERGIESPARMODUS.

LED #2 zeigt falsche Ausgangsanschlüsse an. Anschlüsse tauschen, um den Ausgang zu aktivieren.

LED #3 (RETTEN) leuchtet, wenn die Batterie extrem entladen (tiefentladen oder sulfatiert) ist.

Phase 1 Test vor dem Laden : Aus Sicherheitsgründen wird der Ausgang des OptiMate nur aktiviert, wenn eine Batterie mit mindestens 2V angeschlossen wird, worauf der Mikroprozessor sofort den Zustand der Batterie diagnostiziert, den geeigneten Lademodus aktiviert und die entsprechende Ladezustands-LED einschaltet.

Phase 2 IMPULS-Wiederherstellung : Strom bis zu 4 A wird in Impulsen abgegeben, um die Batterie mit niedriger Spannung auf eine normale Ladung vorzubereiten. Dieser Modus ist vor allem für die Wiederherstellung werksseitig aktivierter/von „Hochleistungsbatterien“ aus Blei oder AGM-Batterien mit zyklischen Zellen zu empfehlen. Ladezeit: Mindestens 15 Minuten, höchstens 2 Stunden.

LED #4 LADEN

Phase 3 HAUPTLADUNG: Die GRUNDLADEPHASE versorgt die Batterie mit einem Konstantstrom von rund max. 4 Ampere, bis zu einer Spannung von 14,2 - 14,5V.

Phase 4 OPTIMIERUNG : Der Modus OPTIMIERUNGSLADUNG beginnt, wenn erstmalig während der HAUPTLADUNG die Spannung von 14,2 - 14,5V erreicht wurde. Die Stromregelung liefert jetzt für 30 Minuten Stromimpulse, um die einzelnen Zellen einer Batterie miteinander auszugleichen. Der Ladezustand der Batterie wird überprüft. Muss die Batterie weiter geladen werden, fährt das Programm bis zu 4 Stunden mit der OPTIMIERUNGSLADUNG fort.

HINWEIS: Aus Sicherheitsgründen ist die Ladezeit auf 72 Stunden begrenzt.

LED # 5/ LED #6: SPANNUNGSERHALTTEST UND WARTUNGSLADUNG:

Phase 5 SPANNUNGSERHALTTEST (LED 5 blinkt) : Die Stromabgabe an die Batterie wird für 30 Minuten* unterbrochen, damit das Programm die Fähigkeit der Batterie zum Spannungserhalt prüfen kann. Bei Batterien in gutem Zustand blinkt die LED 5 während der gesamten 30 Minuten*.

Der TEST wird unterbrochen, wenn LED #8 (rot) leuchtet. Lesen Sie den Abschnitt mit HINWEISEN ZU TESTERGEBNISSEN, wenn Sie Informationen zu schlechten Testergebnissen oder zu Test benötigen, die zwar ein gutes Ergebnis hervorbringen, ohne dass die Batterie jedoch ausreichend Energie abgibt.

* Wenn die Ladung weniger als 12 Stunden lang erfolgte, geht der Test weiter, bis 24 Stunden vergangen sind.

Phase 6 WARTUNGSLADUNG (LED 5/6 leuchtet) : Der Schaltkreis gibt für 30 Minuten sichere 13,6 V an die Batterie ab, während das Ergebnis des Spannungserhalttests angezeigt wird. Wenn LED #6 (rot) aufleuchtet, wird der SPANNUNGSHALTETEST wiederholt. Ein permanent leuchtende LED #5 (grün) zeigt an, dass die 30-minütige Erhaltungsladungsperiode folgt und mit der 30-minütigen Ruhephase (keine Ladung) abwechselt, bis die Batterie vom Ladegerät entfernt wird.

Wartung einer Batterie über einen längeren Zeitraum: Das OptiMate wartet monatelang sicher, eine Batterie, deren grundlegender Zustand gut ist. Überprüfen Sie mindestens einmal alle zwei Wochen, ob die Verbindungen zwischen Ladegerät und Batterie sicher sind, klemmen Sie bei Batterien mit Verschlussdeckeln die Batterie vom Ladegerät ab, prüfen Sie in den einzelnen Zellen den Elektrolytstand, füllen Sie die Zellen bei Bedarf auf (mit destilliertem Wasser, NICHT mit Säure), und schließen Sie die Batterie wieder an. Beachten Sie beim Umgang mit Batterien oder bei Arbeiten in ihrer Nähe immer sorgfältig die oben genannten SICHERHEITSWARNUNGEN.

Ladedauer: Die Zeit, die der OptiMate™5 benötigt, um eine leere, aber nicht stark entladene und ansonsten unbeschädigte Batterie aufzuladen, entspricht ungefähr 25% der Ah-Angabe der Batterie, also dürfte bei einer 40Ah-Batterie das Programm bis zur Schritt 5 nicht länger als 10 Stunden dauern. Bei tiefentladenen Batterien kann der Prozess erheblich länger dauern.

HINWEISE ZU DEN TESTERGEBNISSEN:

1. Wenn die rote LED #6 leuchtet, liegt ein erhebliches Problem vor. Das Aufleuchten der roten LED bedeutet, dass die Spannung der Batterie nach dem Laden nicht über 12,4V (etwa gleich 50% der Ladung einer gekapselten AGM-Batterie) gehalten wird oder dass die Batterie trotz entsprechender Versuche nicht zu retten war. Dies kann auf einen Defekt in der Batterie selbst, etwa auf eine kurzgeschlossene Zelle oder völlige Sulfatierung zurückzuführen sein, oder, im Falle einer Batterie, die noch an die Fahrzeugelektrik angeschlossen ist, weist die rote LED #6 eventuell auf einen Verlust von Strom durch eine defekte Verkabelung oder einen defekten Schalter oder Kontakt oder einen Stromverbraucher in der Fahrzeugelektrik hin. Auch eine plötzliche Belastung, etwa das Einschalten der Scheinwerfer, während das Ladegerät angeschlossen ist, kann zu einem signifikanten Abfallen der Batteriespannung führen.
2. GUTES TESTERGEBNIS, aber die Batterie kann nicht genügend Energie abgeben: Ein dauerhafter Schaden in der Batterie kann zu übermäßiger Selbstentladung führen (diese wird durch die Batterie selbst verursacht, auch wenn eine teilweise beschädigte Batterie genügend Energie speichern kann. Diese Energie geht schneller als üblich wieder verloren.). Trennen Sie die Batterie vom OptiMate. Nach mindestens 12 Stunden wieder anschließen und beobachten, ob die LED #3 (RETTEN) leuchtet, woran zu erkennen ist, dass die Batterie nicht in der Lage war, die Ladung zu halten. Wenn die LED #4 (LADEN) leuchtet, hat die Batterie mindestens 12,4V gehalten.

BEGRENZTE GARANTIE

TecMate (International) N.V., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, gewährt dem ursprünglichen Käufer beim Kauf dieses Produktes diese begrenzte Garantie. Diese begrenzte Garantie ist nicht übertragbar. TecMate (International) übernimmt für drei Jahre ab Verkaufsdatum die Garantie für dieses Batterieladegerät hinsichtlich Material- oder Verarbeitungsfehlern. Sollten solche Fehler auftreten, wird das Gerät nach Ermeßen des Herstellers repariert oder ersetzt. Es ist Sache des Käufers, das Gerät zusammen mit dem Kaufnachweis (siehe "BEACHTUNG) "an den Hersteller oder seinen ermächtigten Vertreter einzuschicken, wobei der Käufer die Transport- oder Portokosten trägt. Diese begrenzte Garantie ist nichtig, wenn das Produkt mißbräuchlich verwendet, unsachgemäß behandelt oder nicht vom Werk oder einem ermächtigten Vertreter repariert wurde. Der Hersteller gewährt außer dieser begrenzten Garantie keinerlei Garantie und schließt ausdrücklich jede implizite Gewährleistung, einschließlich jeglicher Garantie gegen Folgeschäden aus.

DIES IST DIE EINZIGE AUSDRÜCKLICHE BEGRENZTE GARANTIE, UND DER HERSTELLER ÜBERNIMMT KEINERLEI VERPFLICHTUNG GEGENÜBER DEM PRODUKT. IHRE GESETZLICHEN RECHTE SIND NICHT BETROFFEN.

BEACHTUNG: Siehe www.tecmate.com/warranty oder kontaktieren Sie [e-mail]

Mehr Informationen über TecMate Produkten können bei www.tecmate.com gefunden werden.

AUTOMATISCHE DIAGNOSTISCHE LADER VOOR 12V LOOD-ZUURACCU'S VAN 15AH - 192AH. NIET GEBRUIKEN VOOR NiCd, NiMH, Li-Ion OF NIET-OPLAADBARE DROGE CELBATTERIJEN.

BELANGRIJK: LEES DE ONDERSTAANDE INSTRUCTIES ALVORENS DE LADER TE GEBRUIKEN
