BEDIENUNGSANLEITUNG di eco Jumo

Inhalt

1 Geräteausführung identifizieren 4
2 Montage 6
3 Elektrischer Anschluss 7
3.1 Installationshinweise 7
3.2 Anschlussplan 8
4 Gerät in Betrieb nehmen 9
4.1 Anzeige- und Bedienelemente 9
4.2 Bedienerebene 10
4.3 Gerätefunktionen einstellen (Parameterebene) 11
4.4 Bedienrechte vergeben (Freigabeebene) 16
5 Technische Daten....17
5.1 Setup Programm 20
6 Alarmmeldungen 21

1 Geräteausführung identifizieren

Das Typenschild ist auf der Unterseite des Gerätes aufgeklebt. Die angeschlossene Spannungsversorgung muss mit der auf dem Typenschild angegebenen Spannung identisch sein.

Alle erforderlichen Einstellungen sind in der vorliegenden Betriebsanleitung beschrieben. Sollten trotzdem bei der Inbetriebnahme Schwierigkeiten auftreten, bitten wir Sie, keine unzulässigen Manipulationen am Gerät vorzunehmen. Sie gefährden dadurch Ihren Garantieanspruch! Bitte setzen Sie sich mit der nächsten Niederlassung oder mit dem Stammhaus in Verbindung.

Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zugänglichen Platz auf. Bitte unterstützen Sie uns, diese Betriebsanleitung zu verbessern.

Bei technischen Rückfragen

Service-Hotline:

Telefon:[phone] oder [phone]

Telefax:[phone]-9696300 oder [phone]

E-Mail:[e-mail]

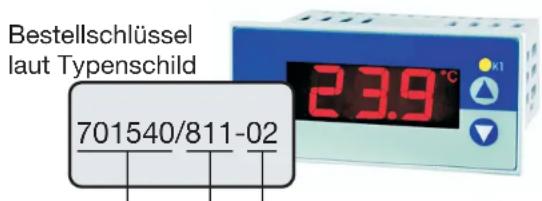

Bestellschlüssel laut Typenschild 701540/811-02 23.9°C

(1) (2) (3)

Lieferumfang

1 Dichtung
1 Befestigungsrahmen
1 Betriebsanleitung 70.1540.0

701540/ JUMO di eco

(1) Grundausführung

(2) Grundtypergänzung

Ausführung

8 werkseitig eingestellt, konfigurierbar innerhalb der Messeingangsgruppe

9 nach Kundenangaben konfiguriert

Messeingangsgruppe ^1

1 Pt 100 in Zweileiterschaltung

Pt 1000 in Zweileiterschaltung KTY2X-6

2 Fe-CuNi „J

Fe-CuNi „L“ NiCr-Ni „K“

30 ... 20 mA

4 ... 20 mA

40 ... 10 V

1 1 Wechsler 10A/250V

(3) Spannungsversorgung

02 AC 230V +10/-15% 48 ... 63Hz

05 AC 115V +10/-15% 48 ... 63Hz

31 DC 12 ... 24V +15/-15%/AC 24V +15/-15% 48...63Hz

(1) (2) (3)

Bestellschlüssel /

□ □ □

Bestellbeispiel 701540 / 811 - 02

werkseitig eingestellt

1.) Messeingangsgruppen untereinander nicht umschaltbar

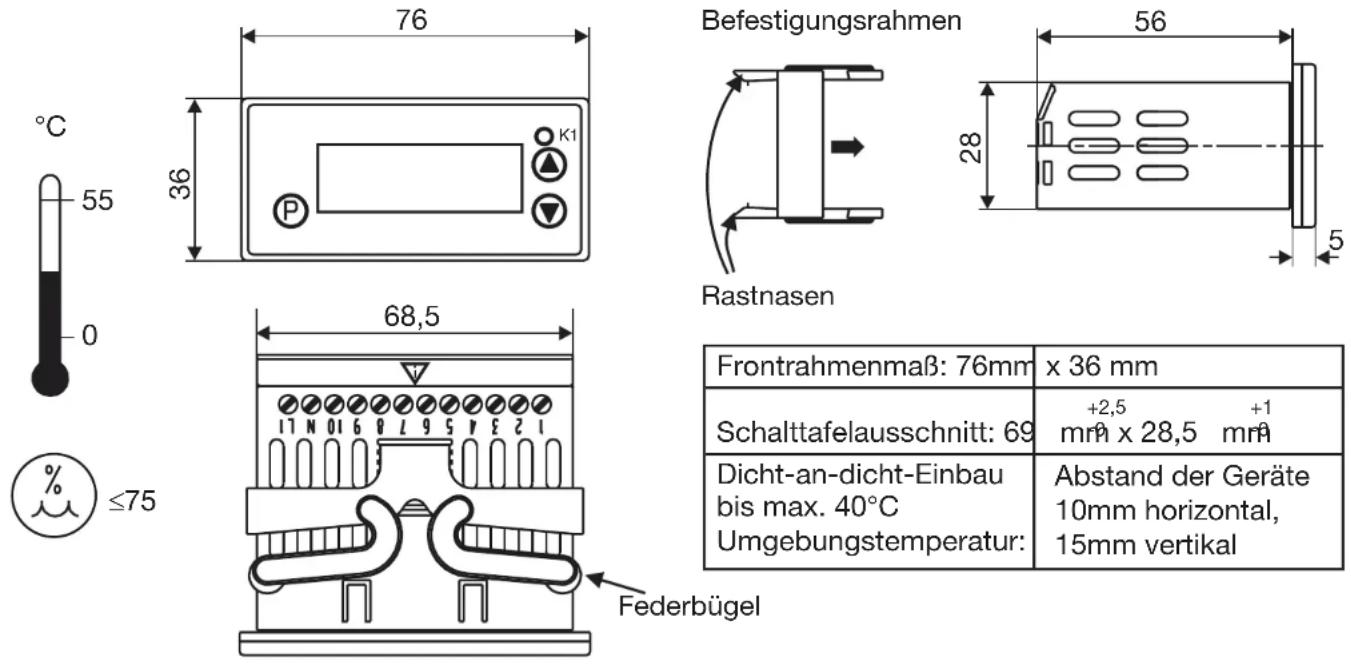

2 M o n t a g e

Befestigungsrahmen 56 36 0 °C 55 0 ≤75 68,5 Federbügel Rastnasen Frontrahmenmaß: 76mm x 36 mm Schalttafelausschnitt: 69 +2,5 +1 mm x 28,5 mm Dicht-an-dicht-Einbau bis max. 40°C Umgebungstemperatur: Abstand der Geräte 10mm horizontal, 15mm vertikal

*Befestigungsrahmen vom Gerät abziehen.

* Gerät von vorne in den Schalttafelausschnitt einsetzen und auf korrekten Sitz der Frontrahmendichtung achten.

*Befestigungsrahmen von hinten auf Gehäuse aufschieben, bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind.

3 Elektrischer Anschluss

3.1 Installationshinweise

☐ Bei der Wahl des Leitungsmaterials, bei der Installation, bei der Absicherung und beim elektrischen Anschluss des Gerätes sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V“ oder die jeweiligen Landesvorschriften zu beachten.
☐ Der elektrische Anschluss darf nur von Fachpersonal durchgeführt werden.
☐ Die elektromagnetische Verträglichkeit entspricht den in den technischen Daten aufgeführten Normen und Vorschriften.
Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet und muß in ein Brand-/Elektrisches Schutzgehäuse eingebaut werden.
☐ Der Lastkreis muss auf den maximalen Relaisstrom abgesichert sein, um im Fall eines dortigen Kurzschlusses ein Verschweißen der Ausgangsrelais zu verhindern.
☐ Keine weiteren Verbraucher an die Schraubklemmen für die Spannungsversorgung des Gerätes anschließen.
☐ Die äußere Absicherung der Spannungsversorgung sollte, abhängig vom Leitungsquerschnitt, einen Wert von 1A nicht unterschreiten. Das Gerät allpolig vom Netz trennen, wenn bei Arbeiten spannungsführende Teile berührt werden können (z.B über einen separaten Netzschalter).

Spannungsversorgung		Messeingang und Spannungsversorgung
AC 230V und AC 115V kurzschlussfest galvanisch voneinander getrennt
DC12..24V und AC24V	nicht kurzschlussfest	nicht galvanisch voneinander getrennt

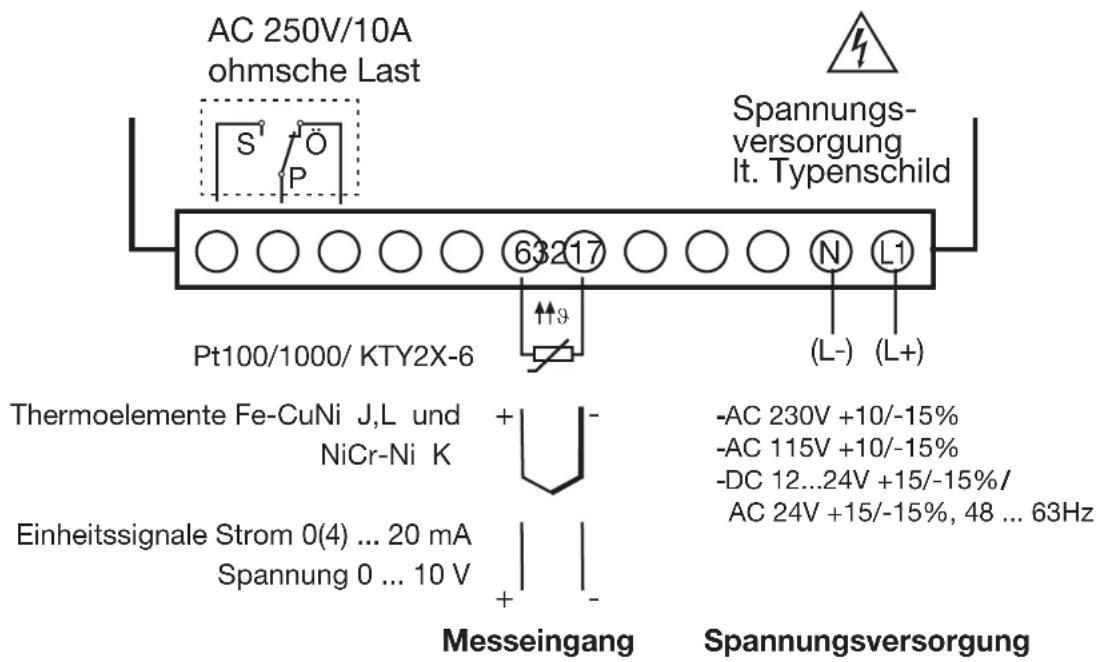

3.2 Anschlussplan

Der elektrische Anschluss darf nur von Fachpersonal durchgeführt werden!

Relais K1

AC 250V/10A ohmsche Last S P 63217 N L1 Spannungs- versorgung lt. Typenschild Pt100/1000/ KTY2X-6 (L-) (L+) Thermoelemente Fe-CuNi J,L und NiCr-Ni K Einheitssignale Strom 0(4) ... 20 mA Spannung 0 ... 10 V -Messeingang -Spannungsversorgung -AC 230V +10/-15% -AC 115V +10/-15% -DC 12...24V +15/-15%/ AC 24V +15/-15%, 48 ... 63Hz

4 Gerät in Betrieb nehmen

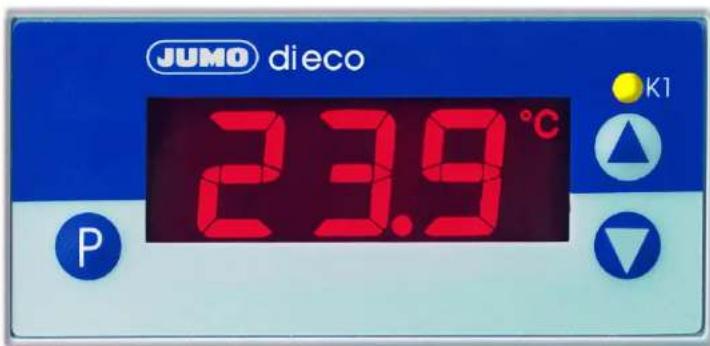

4.1 Anzeige- und Bedienelemente

LC-Display 13	mm hohe 3-stellige Segmentanzeige und Symbole für °C, °F, min und s mit roter Hintergrundbeleuchtung
SchaltstellungsanzeigeTasten Programmieren	LED K1 leuchtet, wenn das Relais K1 angezogen ist. LED K1 erlischt, wenn das Relais K1 abgefallen ist.
	▲ Parameterwert vergrößern Bedienstatus in Freigabeebene wählen▼ Parameterwert verkleinern Bedienstatus in Freigabeebene wählenP + ▲ VersionsanzeigeP + ▼ Exit, Sprung in die Grundstellung
Setup-Schnittstelle	Das Gerät wird über ein PC-Interface mit TTL/RS232 Umsetzer und Adapter (3 Stifte) mit einem PC verbunden

Ist am Gerät alles korrekt angeschlossen, zeigt es die aktuelle Temperatur an. Erscheint eine Alarmmeldung, siehe Kapitel 6 „Alarmmeldungen“. Das Relais arbeitet je nach eingestelltem Relaistyp (out), siehe Kapitel 4.3 „Gerätefunktionen einstellen (Parameterebene)“.

4.2 Bedienerebene

Timeout:

Wird 30 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Temperaturanzeige zurück, siehe Funktionsübersicht auf der ersten Innenseite.

In der Bedienerebene können die in der Freigabeebene freigegebenen Parameter angezeigt und verändert werden.

* Taste Ⓓ drücken (nur kurz drücken). Es erscheint der erste änderbare Parameter, z. B. abwechselnd der Parametername und der aktuelle Wert angezeigt.

* Mit den Tasten ▲ und ▼ Wert im angegebenen Wertebereich einstellen.
*Einstellungen mit qBittieren.
* Nächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.

4.3 Gerätefunktionen einstellen (Parameterebene)

Timeout:

Wird 60 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Temperaturanzeige zurück, siehe Funktionsübersicht auf der ersten Innenseite.

In der Parameterebene werden Gerätefunktionen und Werte eingestellt.

* Taste Ⓐ 3 Sekunden lang drücken und es erscheint abwechselnd [Coo D]

* Code 72 für den Zugang zur Parameterebene mit den Tasten ⬆ und ⬇ einstellen. Je länger die Taste gedrückt wird, desto schneller verändert sich der Wert.

*Mit Ⓓ quittieren, Parametername und Wert erscheinen abwechselnd, z.B. AL 0.0 .

* Mit den Tasten ▲ und ▼ Wert im angegebenen Wertebereich einstellen.

*Einstellungen mit qBittieren.

* Nächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.

Ausblendung von Parametern:

In der folgenden Tabelle sind alle Parameter für jeden Gerätetyp aufgeführt. Je nach Typenbezeichnung auf dem Typenschild, werden nicht benötigte Parameter ausgeblendet.

Anzeigerparameter

Parameter	Bedeutung	Wertebereich von...werkseitig...bis
AL	Alarmwert (Grenzwert für Relais und LED)Ein Messwert wird als Alarm gewertet, wenn- der aktuelle Wert größer ist als Alarmwert AL 12 Hysterese und HYS - ununterbrochen länger ansteht, als unter Alarmunterdrückungzeits AL.d konfiguriert.Ein Alarm wird wieder zurückgesetzt, wenn- der aktuelle Wert kleiner als Alarmwert - 12 Hysterese ist.	AL.L 0 AL.H
HYS	HystereseWird zur Ermittlung eines Alarmes herangezogen.Die Hysterese befindet sich symmetrisch um den Grenzwert AL	0.4 ... 1.0 ... 99.9K/°F
ALL	untere Alarmgrenzwert AL.L dient zusammen mit AL.P Begrenzung des Wertebereiches des Alarmwertes AL.	-350 ... -200 ... 999°C/°F
AL.H	obere Alarmgrenzwert AL.H dient zusammen mit AL.P Begrenzung des Wertebereiches des Alarmwertes AL.	-350 ... 500 ... 999°C/°F
AL.d	AlarmunterdrückungszeitFür diese Zeit wird ein Alarm nicht als Alarm gewertet. Im Display blinkt die LED K1. Ist ein Alarm länger als vorhanden, wird er als Alarm gewer-tet, die LED K1 leuchtet und das Relais wird entsprechend Parameter out geschaltet (siehe Parameter AL	0 ... 60min
dLY	Einschaltverzögerungszeit nach Netz-EinZum zeitversetzten Einschalten der Alarmüberwachung. Während dieser Zeit werden keine Alarme ausgewertet, nur Fühlerfehler.	0 ... 60min
out	Relaistyp0: Relais arbeitet im Alarmfall als Öffner1: Relais arbeitet im Alarmfall als Schließer	0 ... 1
S.Er	Verhalten bei Messbereichsüber- oder -unterschreitung0: Relais fällt sofort ab1: Relais zieht sofort an	0 ... 1
Eingang
SEn	Angeschlossener Messwertgeber in ZweileiterschaltungMesseingangsgruppe 1 bei Typ: 701540/X11-XX	Pt 100: P.1hPt 1000: P.1tKTY2X-6: PtCoder tAb
	Messeingangsgruppe 2 bei Typ: 701540/X21-XX Fe-CuNi „J“ :	tcJFe-CuNi „L“: tcLNiCr-Ni „K“: tcHoder tAb
	Messeingangsgruppe 3 bei Typ: 701540/X31-XX 0(4)... 20 mA:	Lin / tAb
	Messeingangsgruppe 4 bei Typ: 701540/X41-XX 0 ... 10 V: /	Lin tAb
S.cL	Anfangswert für Anzeigebereich bei Messeingang Spannung oder Strom Beispiel: Eingangssignal 4 ... 20mA soll von -10...50 auf der Anzeige abgebildet werden. Für S.cL= -10 und S.cH=50 einstellen.	-999 ... 0... +999
S.cH	Endwert für Anzeigebereich bei Messeingang Spannung und Strom	-999 ... 100... +999
I. O	Signal für Messeingang Strom: 0 = 0...20mA1 = 4...20mA	0, 1
OF.t	Offset IstwertIstwertoffset in K, °F oder Digit (keine Einheit)	-99,9 ... 0,0 ... 99,9
OF.r	LeitungsabgleichwiderstandDieser Wert dient zur Kompensation des Widerstands der Fühlerleitung und ist abhängig von der Leitungslänge.Für eine bestmögliche Temperaturmessung muss hier der ohmsche Widerstand der Fühlerleitung bei kurzgeschlossenem Fühler eingegeben werden.Wenn der Gesamtwiderstand am Messeingang (Messwertgeberwiderstand + eingestellter Wert für OF.r) bei Pt100: 320Ω und bei Pt1000/KTY2x-6: 3200 Ω überschreitet, kommt es zu einem Messfehler !	0,0 ... 99,9 in Ω
Un i	Einheitfür die angezeigten IstwertNur der Istwert am Messeingang wird bei der Umstellung in °F entsprechend umgerechnet. Alle anderen Größen bleiben in ihrem Wert erhalten.	°C oder °Fno (= keine Einheit)
dF	FilterzeitkonstanteZur Anpassung des digitalen Eingangsfilters.Bei einem Signalsprung werden nach der Filterzeitkonstante 63% der Änderungen erfasst.Werte zwischen 0,1 und 0,7 werden als 0,8 interpretiert (Abtastzeit).Wenn die Filterzeitkonstante groß ist:- hohe Dämpfung von Störsignalen- langsame Reaktion der Istwertanzeige auf Istwertänderungen	0,1 ... 0,8 ... 99,9s

Mit Ⓑ3 Sekunden zurück zum 1. Parameter AL der Parameterebene.

4.4 Bedienrechte vergeben (Freigabeebene)

Timeout:

Wird 60 Sekunden lang keine Taste bedient, schaltet das Gerät automatisch in die Istwertanzeige zurück, siehe Funktionsübersicht auf der ersten Innenseite.

Die Einstellung in der Freigabeebene legt Bedienrechte fest, die darüber entscheiden, ob ein Parameter in der Bedienebene erscheint, editiert werden kann oder gar nicht erscheint.

*Taste 3®Sekunden lang drücken und erscheint.

* Code 82 für den Zugang zur Freigabeebene mit den Tasten ▲ und ▼ einstellen.

*Mit Ⓓ quittieren

Parameter und Bedienrecht blinken abwechselnd z.B. HL Ed,

* Mit den Tasten ▲ und ▼ ein Bedienrecht Ed, rd oder no einstellen.

Bedienrecht Anzeige werkseitig
Parameter ist sichtbar und einstellbar	Ed,	AL
Parameter ist nur sichtbar -	rd
Parameter erscheint nicht	no	alle anderen Parameter

*Einstellungen mit quittieren.

* Nächsten Parameter einstellen, siehe Funktionsübersicht auf der ersten Innenseite.

5 Technische Daten

Messeingang	Bezeichnung Messbereich	Messgenauigkeit	^1 /Umgebungstempe-ratureinfluss	Erkennung von ...
				Fühlerkurz-schluss	Fühlerbruch
Widerstands-thermometer	Pt 100 DIN EN 60751	-200 ... +600°C	0,1%/ ≤100ppm/K	wird erkannt	wird erkannt
	Pt 1000 DIN EN 60751	-200 ... +600°C	0,1%/ ≤100ppm/K	wird erkannt	wird erkannt
	KTY2X-6 (PTC)	-50 ... +150 °C	1%/ ≤100ppm/K	wird erkannt	wird erkannt
	Widerstand 0...3000 Ω Kundentabelle ^3		0,1%/ ≤100ppm/K ^3	= 0Ω	wird erkannt
Messstrom bei Pt100: 0,2 mA, bei Pt1000, KTY2X-6 und Widerstand: 0,02 mA
Leitungsabgleich über den Parameter Leitungsabgleichwiderstand OF.r einstellbar Gesamtwiderstand Sensor+Leitung darf bei Pt100 320Ω und bei Pt1000, KTY2X-6 und Widerstand 3200Ω nicht überschreiten.
Thermo-elemente	Fe-CuNi „J“ DIN EN 60584	-200 ... +999 °C	0,4%/ ≤100ppm/K ^2	-	wird erkannt
	Fe-CuNi „L“ DIN 43710	-200 ... +900 °C	0,4%/ ≤100ppm/K ^2	-	wird erkannt
	NiCr-Ni „K“ DIN EN 60584	-200 ... +999 °C	0,4%/ ≤100ppm/K ^2	-	wird erkannt
	-10...60 mV	Kundentabelle ^3	0,1%/ ≤100ppm/K ^3	-	wird erkannt
Für den Spannungseingang (-10...60 mV) kann die Klemmentemperaturkompensation für Thermoelemente verwendet werden.Interne Klemmentemperaturkompensation über Setup-Programm abschaltbar (0°C).
Messeingang	Bezeichnung Messbereich	Messgenauigkeit	1/ Umgebungstempe-ratureinfluss	Erkennung von ...
				Fühlerkurz-schluss	Fühlerbruch
Strom 0 ... 20 mA -2 ... 22 mA		skalierbar mit ScL und Sch oder Kundentabelle	0,1%/ ≤100ppm/K3	-	-
		4 ... 20 mA 2,4 ... 21,6 mA	skalierbar mit ScL und Sch	0,1%/ ≤100ppm/K3	wird erkannt wird erkannt
Eingangswiderstand RE ≤ 3Ω
Spannung 0 ...	10 V -1 ... 11 V	skalierbar mit ScL und Sch oder Kundentabelle	0,1%/ ≤100ppm/K - -
Eingangswiderstand RE ≥ 100kΩ
1.) Die Genauigkeiten beziehen sich auf den Messbereichsumfang.2.) gültig ab -50°C3.) Eine gültige Kundentabelle muß über Setup-Programm eingegeben und im Gerät auf umgeschaltet werden.Dadurch kann sich die Messgenauigkeit verringern.

Umwelteinflüsse

Umgebungstemperaturbereich	0 ... +55°C, bei Dicht-an-Dicht Montage: 0 ... +40°C
Lagertemperaturbereich -40 ... +70°C
Klimafestigkeit ≤ 75% rel. Feuchte ohne Betauung
Reinigung und Pflege der Frontplatte	Die Frontplatte kann mit handelsüblichem Wasch-, Spül- und Reinigungsmitteln gesäubert werden. Kein Lösungsmittel, wie z. B. Spiritus, Waschbenzin, P1 oder Xylol, verwenden.

Ausgang

Relais (Wechselkontakt) 150.000

Schaltungen bei AC 250V/10A ohmsche Last

Spannungsversorgung

Spannungsversorgung	AC 230V +10/-15%, 48 ... 63Hz oder AC 115V +10/-15%, 48 ... 63Hz (galvanische Trennung zum Messeingang)
	DC 12 ... 24V +15/-15%, AC 24V +15/-15%, 48 ... 63Hz (keine galvanische Trennung zum Messeingang)
Leistungsaufnahme < 3VA

Gehäuse

Material Polycarbonat
Montage in Schalttafelausschnitt	mit Frontrahmendichtung
Einbaulage beliebig
Gewicht	ca. 160g
Schutzart	frontseitig IP65, rückseitig IP20
Brennbarkeitsklasse	UL 94 VO

Elektrische Daten

Datensicherung EEPROM
Anschlussart Schraubklemmen für Drahtquerschnitte bis max. 4 mm und bis max. 2,5 mm^2 feinstdrähtig.	^2 eindrähtig
EMV- Störaussendung- Störfestigkeit	EN 61326Klasse BIndustrie-Anforderung
Einsatzbedingungen	Das Gerät
Elektrische Sicherheit nach DIN EN 61 010, Teil 1,Überspannungskategorie III, Verschmutzungsgrad 2

5.1 Setup Programm

Das Programm und das Interface mit Adapter sind als Zubehör erhältlich und bieten folgende Möglichkeiten:

• einfache und komfortable Parametrierung und Archivierung über PC
• einfaches duplizieren der Parameter bei Geräten gleichen Typs
• Möglichkeit der Eingabe einer Linearisierungstabelle

Hard- und Softwaremindestvoraussetzungen:

• PC Pentium 100 oder kompatibel
• 128 MB RAM, 16 MB freier Festplattenspeicher
• CD-ROM Laufwerk
• freie COM-Schnittstelle
• Microsoft Windows 98/ME/NT4.0/2000/XP

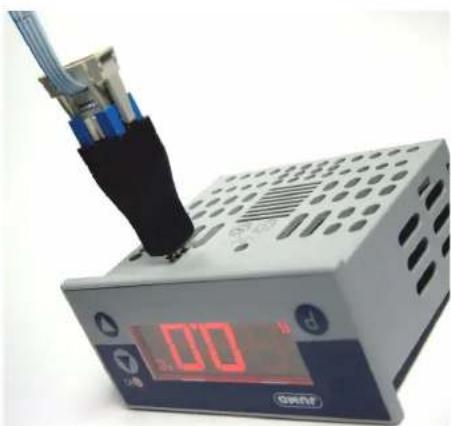

*PC-Interface mit der RS 232 Schnittstelle des PC verbinden

* Schwarzen Adapter (3 Stifte) von unten ins Gerät einstecken

In der Temperaturanzeige können folgende Alarmmeldungen angezeigt werden:

Fehleranzeige Ursache Abhilfe
	AnzeigeüberlaufDer Wert ist zu groß und liegt außerhalb des Messbereichs.	- Sensor und Anschlussleitung auf Beschädigung oder Kurzschluss überprüfen- Überprüfen, ob der richtige Sensor eingestellt oder angeschlossen ist⇒ Kapitel 4 „Gerät in Betrieb nehmen“
	AnzeigeunterlaufDer Wert ist zu klein und liegt außerhalb des Messbereichs.
	Zeit für Einschaltverzögerung nach Netz-Ein läuft ab.Bei Anzeigeüber- oder -unterlauf wird die Einschaltverzögerung verlassen.	*Einschaltverzögerung abbrechen mit Ⓓ ⬇

JUMO GmbH & Co. KG

Hausadresse:

Moltkestraße 13 - 31

Mess- und Regelgeräte Ges.m.b.H.

Pfarrgasse 48

1232 Wien, Austria

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Internet: www.jumo.at

JUMO

Mess- und Regeltechnik AG

Seestrasse 67, Postfach

Internet: www.jumo.ch

JUMO

JUMO dieco 23.9°C P K1

di eco

Digital Indicator

B 70.1540.0 (B 95.1540.0)

Moltkestraße 13 - 31

Digitales Anzeigeinstrument

Digital Indicator

Fe-CuNi „L“ NiCr-Ni „K“

3 0 à 20 mA

4 à 20 mA

40 à 10 V

1 1 inverseur 10A/250V

(3) Alimentation

Moltkestraße 13 - 31
