Produkttyp	Ultraschall-Durchflussmessgerät
Messprinzip	Ultraschall-Laufzeitdifferenz
Rohrdurchmesserbereich	DN15 bis DN600
Abmessungen (Messumformer)	120 x 80 x 50 mm
Gewicht (Messumformer)	ca. 0,5 kg
Spannungsversorgung	24 V DC oder 100-240 V AC (je nach Ausführung)
Schutzart	IP65
Ausgangssignale	4-20 mA, Impuls, digital (Modbus optional)
Messfunktionen	Durchfluss, Volumenstrom, bidirektionale Messung, Summenzähler
Zulässige Mediumtemperatur	-20 °C bis +80 °C (Standard)
Umgebungstemperatur	-10 °C bis +60 °C
Wartung	Keine regelmäßige Wartung erforderlich
Reinigung	Gehäuse mit weichem, trockenem Tuch reinigen; keine aggressiven Reiniger
Sicherheitshinweise	CE-Kennzeichnung, EMV-gerecht installieren
Ersatzteile	Sensoren und Dichtungen separat erhältlich
Reparaturfähigkeit	Service durch Jumo; Austausch von Komponenten möglich
Allgemeine Informationen	Bedienungsanleitung als PDF auf der Jumo-Website verfügbar

Häufig gestellte Fragen - flowTRANS US W01 Jumo

Wie installiere ich den Durchflusssensor?

Der Sensor wird außen auf das Rohr geklemmt. Stellen Sie sicher, dass die Rohroberfläche sauber und fettfrei ist. Verwenden Sie das mitgelieferte Koppelgel für optimale Schallübertragung.

Welche Rohrdurchmesser sind messbar?

Der messbare Rohrdurchmesserbereich liegt zwischen DN15 und DN600. Die genauen Grenzen entnehmen Sie der Bedienungsanleitung.

Wie ist die Versorgungsspannung des Geräts?

Die Spannungsversorgung beträgt je nach Ausführung 24 V DC oder 100-240 V AC. Überprüfen Sie die Angaben auf dem Typenschild.

Kann das Gerät bidirektional messen?

Ja, das Gerät unterstützt die bidirektionale Durchflussmessung. Die Flussrichtung wird im Display angezeigt und kann als Summenzähler erfasst werden.

Wie stelle ich den Nullpunkt ein?

Der Nullpunktabgleich erfolgt über das Menü bei stillstehendem Medium und vollständig gefülltem Rohr. Folgen Sie den Anweisungen in der Bedienungsanleitung.

Welche Ausgangssignale stehen zur Verfügung?

Das Gerät bietet 4-20 mA, Impuls und digitale Ausgänge (z.B. Modbus). Die Konfiguration erfolgt über die integrierte Software.

Wie führe ich eine Fehlerdiagnose durch?

Das Gerät verfügt über eine Selbstdiagnosefunktion. Fehlermeldungen werden auf dem Display angezeigt. Eine Liste der Fehlercodes finden Sie im Handbuch.

Ist eine regelmäßige Kalibrierung erforderlich?

Eine regelmäßige Kalibrierung wird für hohe Genauigkeit empfohlen, ist aber nicht gesetzlich vorgeschrieben. Intervall: 1-2 Jahre, abhängig von Einsatzbedingungen.

Kann ich das Gerät in explosionsgefährdeten Bereichen einsetzen?

Das Standardgerät ist nicht für explosionsgefährdete Bereiche zugelassen. Für solche Anwendungen gibt es spezielle ATEX-Ausführungen.

Wo finde ich die Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht als PDF auf der Jumo-Website unter www.jumo.de zum Download bereit.

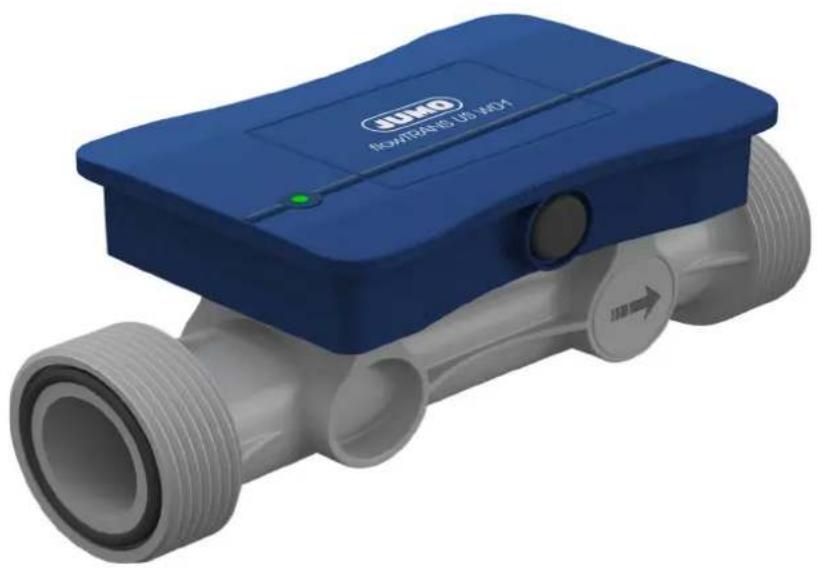

BEDIENUNGSANLEITUNG flowTRANS US W01 Jumo

Ultraschall-Durchflussmessgerät

für Flüssigkeiten

Weitere Informationen und Downloads

1 Zu dieser Dokumentation 5

1.1 Zweck 5

1.2 Zielgruppe....5

1.3 Begriffsdefinitionen....5

1.4 Symbole 5

2 Sicherheit....6

2.1 Sicherer Betrieb 6

2.2 Bestimmungsgemäße Verwendung 6

2.3 Qualifikation des Personals 6

2.4 Heiße Medien 6

2.5 Gefahrstoffe 7

3 Gerätebeschreibung 8

3.1 Aufbau....8

3.2 Funktion ....8

3.3 Typenschild....9

4 Technische Daten 10

4.1 Eingang....10

4.1.1 Messbereich und Genauigkeit .....10

4.1.2 Referenzbedingungen....10

4.2 Ausgang 11

4.2.1 Analogausgang....11

4.2.2 Digitalausgang 11

4.3 Elektrische Daten 12

4.4 Mechanische Eigenschaften....12

4.4.1 Werkstoffe....12

4.4.2 Nenndruck....12

4.4.3 Druckverlustdiagramm 12

4.5 Messmedien 13

4.6 Umwelteinflüsse 13

5 Warenannahme, Lagerung und Transport 14

5.1 Lieferumfang....14

5.2 Prüfung der Lieferung....14

5.3 Lagerung....14

5.4 Verpackung und Transport 14

6 Installation.... 15

6.1 Installation vorbereiten 15

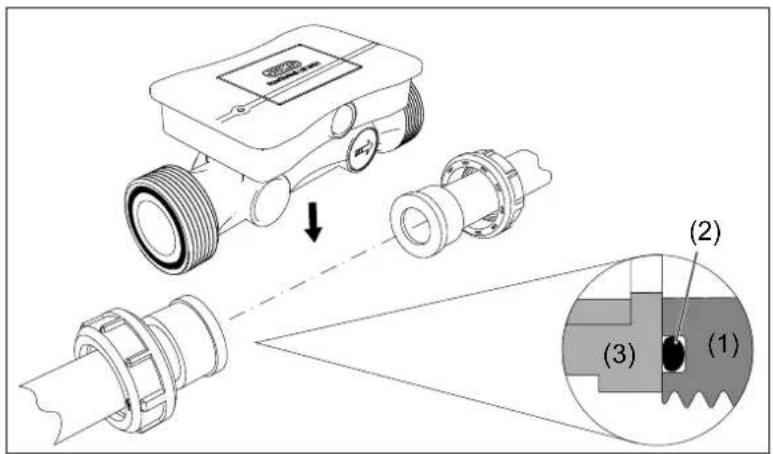

6.2 Gerät installieren....17

7 Elektrischer Anschluss.... 18

7.1 Elektrischen Anschluss vorbereiten 18

7.1.1 Anschlussbelegung der M12-Steckverbindung....18

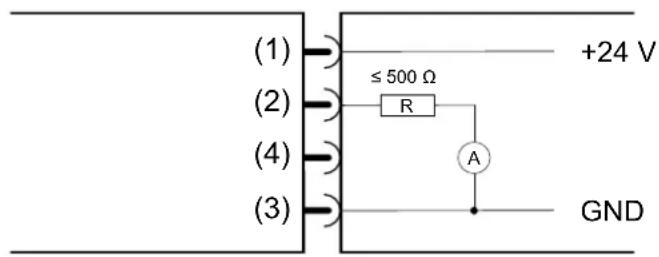

7.1.2 Anschluss des Analogausgangs....19

7.1.3 Anschluss des Digitalausgangs ..... 19

7.2 Gerät anschließen....21

8 Bedienung 22

8.1 Anzeige- und Bedienelemente .....22

8.2 Fehlerbehebung 22

9 Wartung und Reinigung 23

9.1 Gerätegehäuse reinigen 23

9.2 Mediumberührte Teile reinigen und O-Ringe ersetzen .....23

10 Außerbetriebnahme 24

10.1 Gerät deinstallieren....24

10.2 Rücksendung von Geräten 24

10.3 Entsorgung 24

11 Zubehör 25

12 China RoHS 26

1.1 Zweck

Diese Dokumentation ist Teil des Geräts und beinhaltet alle Informationen für die sichere und bestimmungsgemäße Verwendung für alle Phasen des Produktlebenszyklus.

Wenn die Dokumentation und die Sicherheitshinwiese nicht befolgt werden, können Lebensgefahr und Sachschaden durch Fehlgebrauch die Folge sein.

• Die Dokumentation und die Sicherheits- und Warnhinweise befolgen.
• Die Dokumentation unversehrt, jederzeit vollständig lesbar und leicht zugänglich aufbewahren.
- Bei Fragen zu Gerät und Dokumentation den Hersteller kontaktieren.

1.2 Zielgruppe

Diese Dokumentation richtet sich in allen Phasen des Produktlebenszyklus an ausgebildetes Personal der Elektrotechnik und des Maschinen- und Anlagenbaus.

1.3 Begriffsdefinitionen

Verwendung in der Dokumentation Definition
Gerät, Inline-Gerät, Produkt Ultraschall-Durchflussmessgerät 406050
Medium, Messmedium, Fluid Flüssigkeit
Transducer Ultraschallwandler, Messwertaufnehmer, Sensor
Produktlebenszyklus Gesamtbetrachtung von Produktidentifizierung,Warenannahme, Lagerung Montage, Anschluss,Betrieb, Störungsbeseitigung, Wartung bis Entsorgung

1.4 Symbole

HINWEIS!

Dieses Zeichen weist auf eine wichtige Information über das Produkt oder dessen Handhabung oder Zusatznutzen hin.

HINWEIS!

Dieses Zeichen wird in Tabellen verwendet und weist auf weitere Informationen im Anschluss an die Tabelle hin.

VERWEIS!

Dieses Zeichen weist auf weitere Informationen in anderen Abschnitten, Kapiteln oder anderen Anleitungen hin.

2.1 Sicherer Betrieb

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Das Gerät wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

Wenn die Maßnahmen zum sicheren Betrieb nicht befolgt werden, können Lebensgefahr und Sachschaden durch Fehlgebrauch die Folge sein.

• Das Gerät nur bestimmungsgemäß verwenden.
• Das Gerät und die Prozessanschlüsse nicht mechanisch belasten.
  • Die Dichtheit der Prozessanschlüsse systematisch kontrollieren.
• Das Gerät vor elektromechanischen Störungen und UV-Bestrahlung schützen.
• Das Gerät bei Außenanwendung vor Witterungseinflüssen schützen.

- Veränderungen und Reparaturen am Gerät nur vornehmen, wenn die Dokumentation dies ausdrücklich zulässt.

2.2 Bestimmungsgemäße Verwendung

Das Ultraschall-Durchflussmessgerät misst den Volumenstrom von leitfähigen und nichtleitfähigen Medien. Die Volumenströme können analog als Stromsignal (4 bis 20 mA) und digital als Pulssignal (0 bis 10 kHz) ausgegeben werden.

Verwendung Geeignet Nicht geeignet
Kontinuierliche Messung des Volumenstroms x
Leitfähige und nichtleitfähige Medien x
Explosionsgefährdete Bereiche und Sicherheitsanwendungen		x

Für den Betrieb die in den Vertragsdokumenten und der Betriebsanleitung spezifizierten zulässigen Daten, Betriebs- und Einsatzbedingungen beachten.

2.3 Qualifikation des Personals

Für alle Phasen des Produktlebenszyklus des Geräts wird Personal mit folgenden Eigenschaften vorausgesetzt:

• Ausgebildetes Personal der Elektrotechnik und des Maschinen- und Anlagenbaus.
• Das Personal ist mit dieser Dokumentation und den darin enthaltenen Sicherheitshinweisen und Warnungen vertraut.

2.4 Heiße Medien

Heiße Medien können zu heißen Geräteoberflächen führen und eine Verletzungsgefahr darstellen.

• Das Gerät und die Anlage abkühlen lassen.
  • Geeignete Schutzausrüstung tragen.

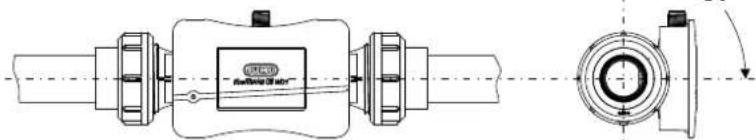

• Die Ausrichtung des Elektronikgehäuses beachten. ⇒ „Ausrichtung des Elektronikgehäuses“, Seite 16
• Bei Bedarf Berührungsschutz installieren.

2.5 Gefahrstoffe

Gefahrstoffe als Medium können zu abrasiven und korrosiven Schäden von mediumberührten Bauteilen des Geräts führen. Medium kann austreten und eine Brandgefahr sowie eine Gesundheitsgefährdung darstellen.

Risikobeurteilung unter Berücksichtigung des Sicherheitsdatenblatts des betreffenden Gefahrstoffen für Montage, Betrieb, Wartung, Reinigung und Entsorgung durchführen:

• Abgleich und systematisches Kontrollieren der Beständigkeit der mediumberührten Bauteile des Geräts und der zulässigen Umgebungsbedingungen.
• Prüfung der Gefährdung von Mensch und Umwelt.
• Prüfung der Brandgefahr aufgrund der Gerätewerkstoffe, der zulässigen Umgebungsbedingungen und der Spannungsversorgung.

3 Gerätebeschreibung

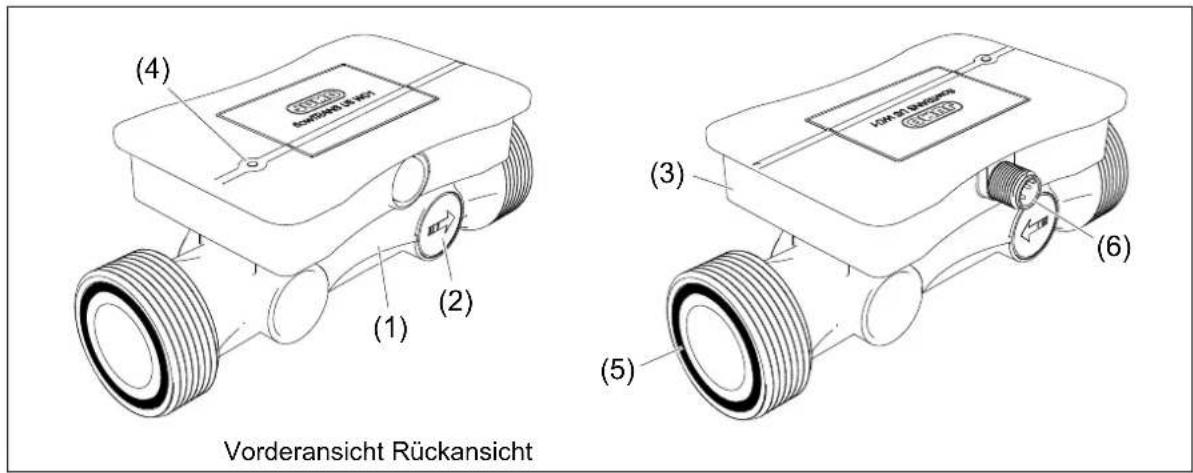

3.1 Aufbau

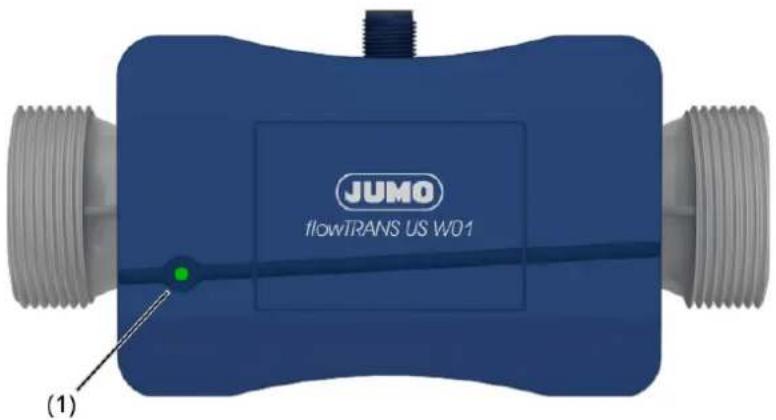

(1) Messstrecke (4) Gerätestatus-LED
(2) Transducer (Ultraschallwandler) (5) O-Ring (Prozessanschlussdichtung)
(3) Elektronikgehäuse (6) M12-Steckverbindung (4-polig)

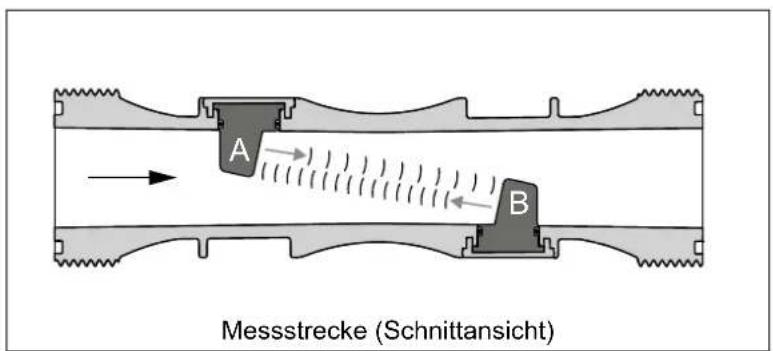

3.2 Funktion

Die in der Messstrecke gegenüberliegenden Transducer sind jeweils Sender und Empfänger, d. h. sie wandeln die elektrische Energie in Schallwellen und die Schallwellen in elektrische Energie um.

Die Elektronik versorgt das Gerät mit Energie, wandelt die Rohsignale in Normsignale für Kommunikation mit weiterführenden Systemen (SPS, Recorder, Anzeigegerät, etc.) um und bietet Schnittstellen für das Anzeigen der Messwerte.

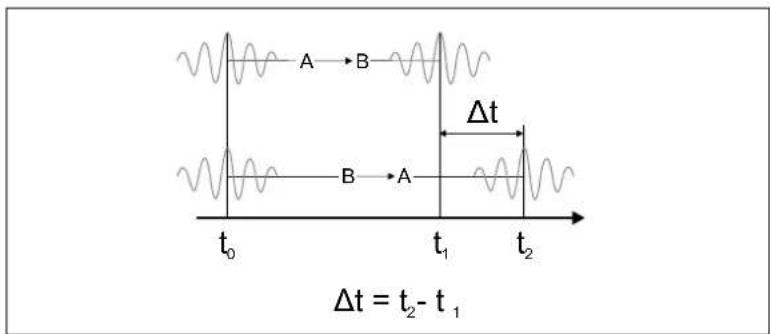

Funktionsprinzip

Das Ultraschall-Durchflussmessgerät arbeitet nach dem Laufzeit-Verfahren.

Hierbei werden die Laufzeiten t_1 und t_2 gemessen, die der Schall von Transducer A zu Transducer B und umgekehrt benötigt.

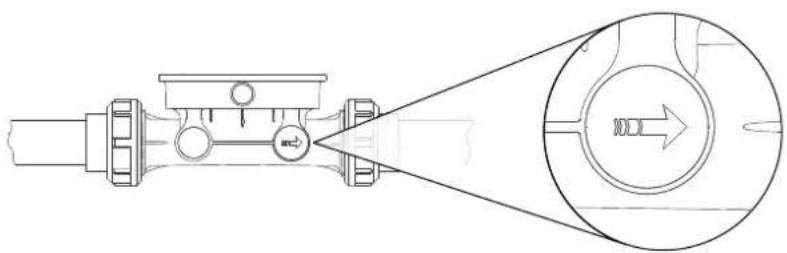

→ = Fließrichtung

Die Laufzeitdifferenz t verhält sich direkt proportional zur Strömungsgeschwindigkeit des Mediums.

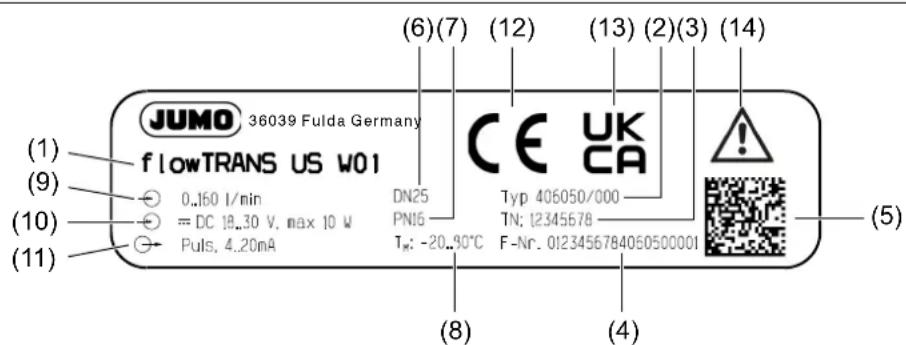

3.3 Typenschild

(1) Hersteller und Gerätebezeichnung (9) Messbereich
(2) Produktgruppennummer (10) Spannungsversorgung
(3) Teile-Nr. ( Symbol für Gleichspannung)
(4) Fabrikationsnummer (11) Ausgangssignal
(5) Fabrikationsnummer als DMC-Code (12) EU-Konformitätskennzeichnung
(6) Nennweite (13) UK-Konformitätskennzeichnung
(7) Nenndruckstufe (14) Gerätedokumentation beachten!
(8) Mediumstemperatur

DOKUMENTATION LESEN!

Dieses Zeichen – angebracht auf dem Gerät – weist darauf hin, dass die zugehörige Gerätedokumentation zu beachten ist. Dies ist erforderlich, um die Art der potenziellen Gefährdung zu erkennen und Maßnahmen zu deren Vermeidung zu ergreifen.

4.1 Eingang

4.1.1 Messbereich und Genauigkeit

Nennweite Werkseinstellungen Analogaus-ganga, b	Durchflussmaxa
DN 15 (Low-flow-Kalibrierung)	0 bis 30 l/min
DN 15	0 bis 62,5 l/min
DN 20 0 bis 105l/min 210	l/min
DN 25 0 bis 160l/min 320	l/min
DN 32 0 bis 260l/min 520	l/min

^a Schleichmengenunterdrückung: 0,05 % von Durchfluss max .
^b Optional erweiterbar bis Durchfluss max .

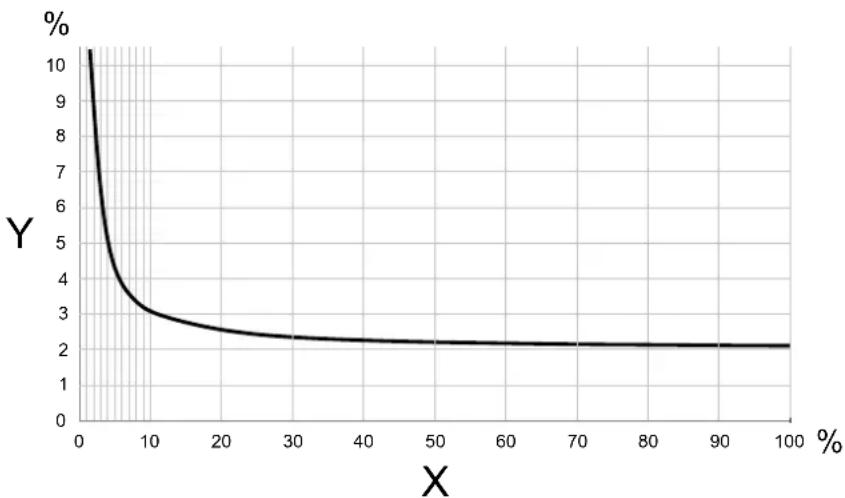

X = Durchfluss _max (%)
Y = Messabweichung vom Messwert ± (%)

Messabweichunga
Pulsausgang	≤ ±2,0 % vom Messwert ±0,1 % vom Durchflussmax
Stromausgang	Wie Pulsausgang, zusätzlich ≤ ±0,1 % von 20 mA
Spannungsausgang	Wie Pulsausgang, zusätzlich ≤ ±0,1 % von 10 V
Reproduzierbarkeit	≤ ±0,5 % vom Messwerta ±0,03 % vom Durchflussmax
Temperaturdrift	≤ ±0,15 % vom Messwerta pro 10 K Temperaturänderung (bei -20 bis +80 °C)
Ansprechzeit t90	≤ 2 s

^a Unter Referenzbedingungen.

4.1.2 Referenzbedingungen

Messmedium	Wasser
Mediumstemperatur	23 °C (73 °F) ±5 K
Umgebungstemperatur	23 °C (73 °F) ±5 K
Mediumsdruck	1 bis 4 bar
Messstrecke	Horizontaler Einbau, Einhaltung der erforderlichen Ein- und Auslaufstrecken

4.2 Ausgang

4.2.1 Analogausgang

Typ Stromausgang
Funktion	Ausgabe des aktuellen Durchflusswerts, Ausgabe eines Signals zur Fehler-meldung, Anzeige über Gerätestatus-LED
Signalbereich 4 bis 20 mA
Signalgrenzen 3,8 bis 20,5 mA
Fehlermeldung 3,4 oder 22 mA (Werkseinstellung: 3,4 mA)
Temperatureinfluss 75 ppm/K
Bürde ≤ 500 Ω
Bürdeneinfluss ≤ ±0,02 % pro 100 Ω

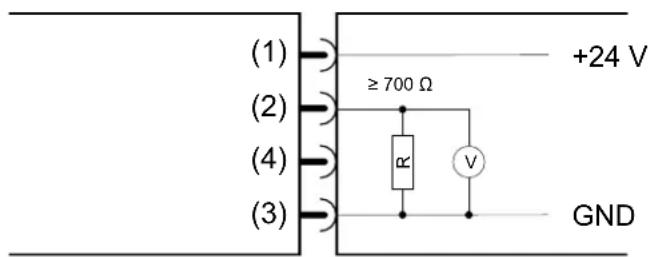

Typ Spannungsausgang (optional)
Funktion	Ausgabe des aktuellen Durchflusswerts, Ausgabe eines Signals zur Fehler-meldung, Anzeige über Gerätestatus-LED
Signalbereich DC 0 bis 10 V
Signalgrenzen DC 0 bis 10,3 V
Fehlermeldung	DC 0 oder 11 V (Werkseinstellung: 0 V)
Temperatureinfluss 75 ppm/K
Bürde ≥ 700 Ω
Bürdeneinfluss ≤ ±0,02 % pro 100 Ω

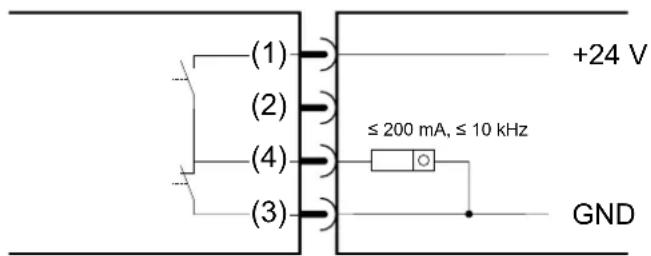

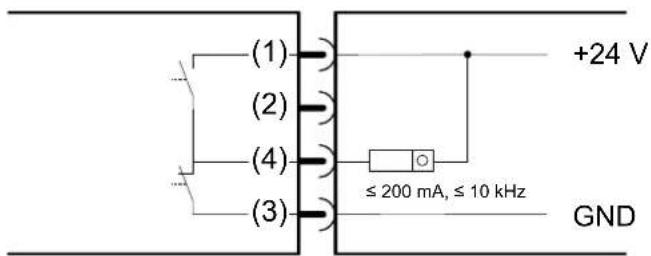

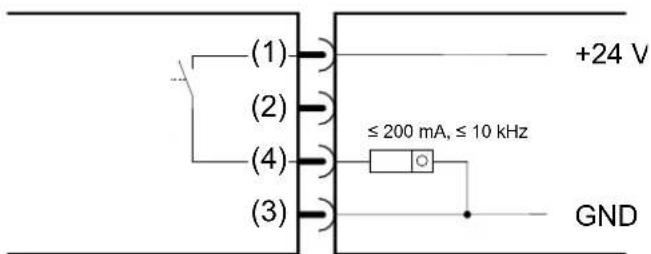

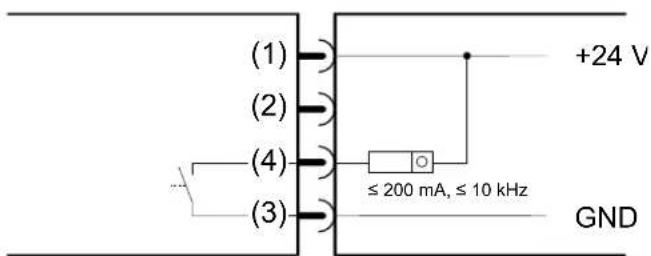

4.2.2 Digitalausgang

Typ Transistorausgang
Funktion Pulsausgang
Schaltausgang Gegentakt (Push-Pull), PNP/NPN (optional)
Strombelastbarkeit	≤ 200 mA
Spannungsabfall	≤ 2 V
Schutz	Gegen Verpolung, Kurzschluss und Überlastung
Pulsfrequenz	0 bis 10 kHz
Tastgrad 50 %
Ausgabewert bei Nennweite	Impulse pro Liter (I)
DN 15 (Low-flow-Kalibrierung)	10000
DN 15	4800
DN 20	2850
DN 25	1875
DN 32	1150

4.3 Elektrische Daten

SpannungsversorgungStromaufnahme 50 mA, mit Digital Leistungsaufnahme ≤ 10 WSchutzklasse DIN EN 61140, Klasse III (Schutzkleinspannung)	DC 18 bis 30 V SELV, PELV, Class 2ausgang 300 mA
Elektrische Sicherheit Das Gerät muß	ss mit einem Stromkreis versorgt werden, der den Anforderungen an „Energiebegrenzte Stromkreise“ der DIN EN 61010-1 genügt.

4.4 Mechanische Eigenschaften

4.4.1 Werkstoffe

Gehäuse PA66-GF25
Mediumberührte BauteileMessstrecke PPSUTransducer PEEKDichtungenProzessanschluss, Transducer EPDM oder FKM (optional)
ZulassungenMediumberührte Bauteile	Trinkwasserzertifizierte Werkstoffe (bei Verwendung von EPDM-Dichtungen)

4.4.2 Nenndruck

Nenndruckstufe

PN 16

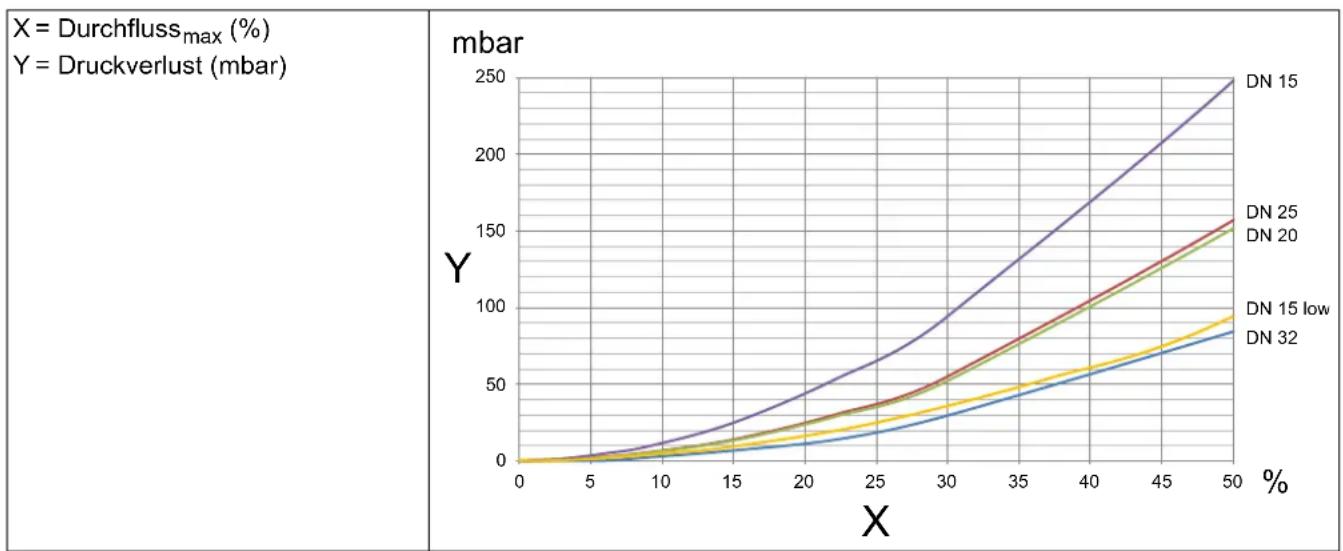

4.4.3 Druckverlustdiagramm

Erstellt unter Referenzbedingungen „Referenzbedingungen“, Seite 10.

4.5 Messmedien

Mediumsart Leitfähige oder nicht leitfähige Flüssigkeiten
Viskosität ≤ 100 mPas
Fremdstoffanteile Feststoffe ≤ 5 Vol-% Gase ≤ 1 Vol-%
Mediumstemperatur Temperaturbereich -20 bis +95 °C innerhalb der Genauigkeitsangaben außerhalb der Genauigkeitsangabena	-20 bis +80 °C >80 bis 95 °C

a Rückkehr zu den Genauigkeitsangaben nach Abkühlung.

4.6 Umwelteinflüsse

Zulässige Umgebungstemperatur Dbei Mediumstemperatur ≤ 80 °Cbei Mediumstemperatur > 80 °C	DIN 60068-2-1, DIN 60068-2-2-20 bis +70 °C-20 bis +45 °C
KlimabedingungenKlimaklasse 3K6Temperaturbereich -20 bis +55 °CRelative Feuchte ≤ 100 % – Kondensation an Geräteaußenhülle	DIN EN 60721-3-1, DIN EN 60721-3-3, DIN EN 60068-2-78
Schutzart	DIN EN 60529, EN 50102IP65, IP67
Elektromagnetische Verträglichkeit (EMV)StöraussendungStörfestigkeit	DIN EN 61326-1, DIN EN 61326-2-3Klasse BaIndustrieanforderungen
VibrationsfestigkeitSchwingungsfestigkeitSchockfestigkeit	DIN EN 60068-2-6, DIN EN 60068-2-275 g bei 10 bis 2000 Hz20 g über 11 ms
DruckgeräterichtlinieFluide der Gruppe 1 - DN ≤ 25Fluide der Gruppe 2 - DN ≤ 32Fluide der Gruppe 1	2014/68/EUGute Ingenieurpraxis nach Art. 4, Abs. 3 i. V. m. Art. 4 Abs. 1c.iGute Ingenieurpraxis nach Art. 4, Abs. 3 i. V. m. Art. 4 Abs. 1c.iGute Ingenieurpraxis nach Art. 4, Abs. 3 i. V. m. Art. 4 Abs. 1c.ii

^a Das Produkt ist für den industriellen Einsatz sowie für Haushalt und Kleingewerbe geeignet.

5 Warenannahme, Lagerung und Transport

5.1 Lieferumfang

1× JUMO flowTRANS US W01 – Gerät in bestellter Ausführung inklusive Prüfzeugnis

2× O-Ring (Prozessanschlussdichtung) in bestellter Ausführung

1× JUMO flowTRANS US W01 Betriebsanleitung

5.2 Prüfung der Lieferung

• Auf unbeschädigte Verpackung und Inhalt achten.
• Den Lieferinhalt anhand der Lieferpapiere und der Bestellangaben auf Vollständigkeit prüfen.
• Beschädigungen sofort dem Lieferanten mitteilen.
• Beschädigte Teile bis zur Klärung mit dem Lieferanten aufbewahren.

5.3 Lagerung

Unsachgemäße Lagerung kann zu Schäden am Gerät führen.

• Das Gerät trocken und staubfrei lagern.
- Den Lagertemperaturbereich des Gerätes beachten.

5.4 Verpackung und Transport

Ein vor äußeren Einflüssen unzureichend geschütztes Gerät kann während des Transports beschädigt werden.

• Das Gerät vor Nässe und Schmutz geschützt in einer stoßfesten Verpackung transportieren.
• Die zulässigen Lagertemperaturen auch beim Transport einhalten.
• Die elektrischen Schnittstellen mit Schutzkappen vor Beschädigung schützen.

6.1 Installation vorbereiten

Voraussetzungen:

• Die Umgebungsbedingungen prüfen, in denen das Gerät eingesetzt werden soll.
• Die Spannung der Anlage abschalten und gegen Wiedereinschalten sichern.
• Die Mediumszirkulation der Anlage stoppen.
• Die Rohrleitung entleeren und spülen.
• Geeignete Schutzausrüstung tragen.
• Die Rohrleitung für die Installation fachgerecht vorbereiten.
• Die Arbeiten an Gerät und Anlage nur mit geeignetem Werkzeug durchführen.

Ein- und Auslaufstrecken

Um die Strömung in der Rohrleitung zu beruhigen, sind mindestens die angegebenen Ein- und Auslaufstrecken erforderlich.

Für eine höhere Genauigkeit können die Ein- und Auslaufstrecken länger ausgeführt werden.

DN = Rohrnennweite

→ = Fließrichtung

1× 90°-Krümmer oder T-Stück 2× 90°-Krümmer

Rohrerweiterung Rohreduzierung

Das Gerät entweder in waage-rechter oder senkrechter Rohrleitung montierten.

Voraussetzungen:

• Die Rohrleitung im Bereich der Transducer muss gefüllt sein.
- Bei vertikaler Montage muss die Fließrichtung (-) nach oben verlaufen.
• Die Bildung von Luftblasen in der Rohrleitung und direkt am Gerät vermeiden.

Richtig Falsch

6 Installation

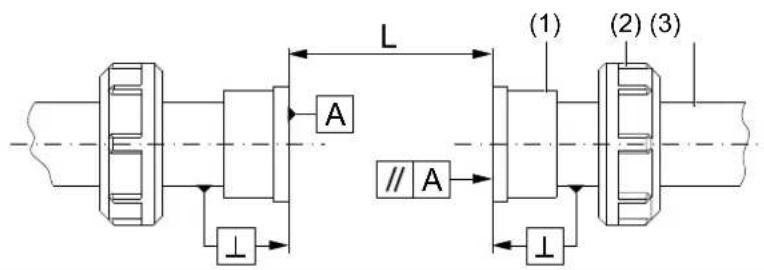

Mechanische Spannungen vermeiden

Vor der Installation in die Rohrleitung (3) sicherstellen, dass die Mittelachsen beider Rohrleitungsenden fluchten.

Die Rohrleitungsenden parallel und winklig zueinander ausrichten.

Die Einbaulänge L des Geräts einhalten.

Herstellerseitig wird Montagezu- behör angeboten.

Die Montagesets bestehen aus je zwei Einlegeteilen (1) und zwei Überwurfmuttern (2) und sind passend zu Nennweite und Rohrleitungsmaterial zu wählen.

Abmaßtabelle der Montagesets: ⇒ Typenblatt.

Nennweite Einbaulänge L [mm]
DN 15 160
DN 20 165
DN 25 175
DN 32 185

Fließrichtung

Die positive Fließrichtung (–) ist auf den Transducer-Deckeln beider Seiten des Geräts kenntlich gemacht und beim Einbau je nach Anwendungsfall zu beachten.

Ausrichtung des Elektronikgehäuses

ACHTUNG! Das Elektronikgehäuse vor Erwärmung durch heiße Medien schützen. Das Elektronikgehäuse bei Mediumstemperaturen > 60 °C (140 °F) um 90° zur Seite ausgerichtet einbauen!

Vorderansicht Seitenansicht

6.2 Gerät installieren

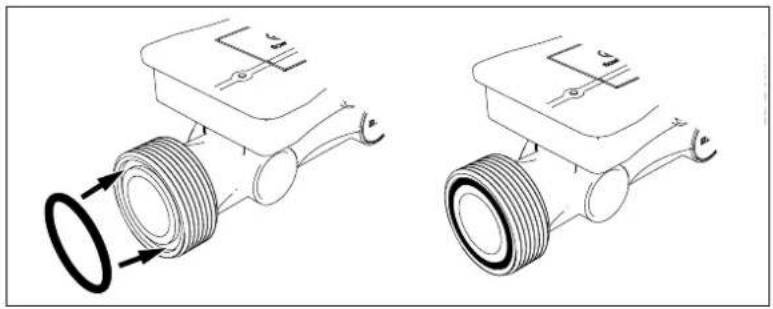

1. Die mitgelieferten O-Ringe in die Dichtringnuten der beiden Prozessanschlüsse einlegen.

1. Das Gerät zwischen die Einlegeteile des Montagesets einbauen.

Auf den korrekten Sitz der O-Ringe (2) zwischen Prozessanschlüssen (1) und Einlegeteilen (3) achten.

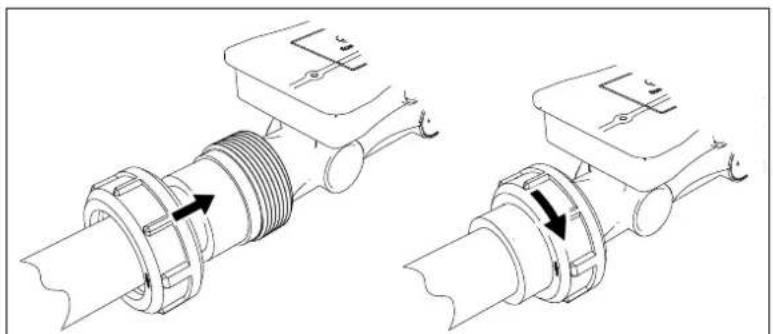

1. Die Überwurfmuttern beider Rohrenden mit den Prozessanschlüssen des Geräts von Hand verschrauben.

Der Einbau in die Rohrleitung ist abgeschlossen.

7.1 Elektrischen Anschluss vorbereiten

Voraussetzungen:

• Die Spannung der Anlage abschalten und gegen Wiedereinschalten sichern.
- Die Anschlüsse zur Spannungsversorgung und Signalverarbeitung fachgerecht vorbereiten. Das Gerät muss mit einem Stromkreis versorgt werden, der den Anforderungen an „Energiebegrenzte Stromkreise“ der DIN EN 61010-1 genügt.
• Spannungsversorgung: DC 18 bis 30 V SELV, PELV.
- Ein Kabel mit einer dem Prozess geeigneten Temperaturbeständigkeit verwenden.
- Das Kabel nicht in der Nähe von Hochspannungs- oder Hochfrequenzkabeln verlegen bzw. einen Mindestabstand von 30 cm einhalten.

7.1.1 Anschlussbelegung der M12-Steckverbindung

Anschluss Gerät Anschlusskabel		a
Anschluss- und Farbbelegungb AbbildungSpannungsversorgung V+(DC 18 V bis 30 V)Analogausgang (2) (2) WH (Weiß)GND (3) (3) BU (Blau)Digitalausgang	(1) (1) BN (Braun)(4) (4) BK (Schwarz)
Anschlusstyp	Steckverbinder M12	Steckverbinder M12 mit Schraubverriegelung

^a Anschlusskabel für Steckverbinder M12 ⇒ „Zubehör“, Seite 25.
^b Die Farbbelegung ist nur für A-codierte Standardkabel gültig!

7.1.2 Anschluss des Analogausgangs

Stromausgang – 4 bis 20 mA

Gerät Anschlusskabel

Spannungsausgang – 0 bis 10 V (optional)

Gerät Anschlusskabel

7.1.3 Anschluss des Digitalausgangs

Voraussetzungen:

• Einen nicht verwendeten Stromausgang (2) mit GND (3) verbinden.
• Einen nicht verwendeten optionalen Spannungsausgang (2) offen lassen.

Pulsausgang – Gegentakt (Beispiel 1)

Gerät Anschlusskabel

7 Elektrischer Anschluss

Pulsausgang – Gegentakt (Beispiel 2)

Gerät Anschlusskabel

Pulsausgang – NPN (optional)

Gerät Anschlusskabel

Pulsausgang – PNP (optional)

Gerät Anschlusskabel

7.2 Gerät anschließen

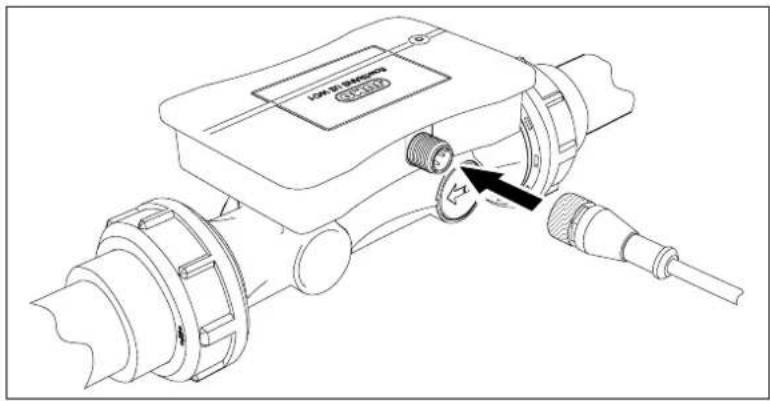

1. Das Anschlusskabel in die M12-Steckverbindung einstecken.

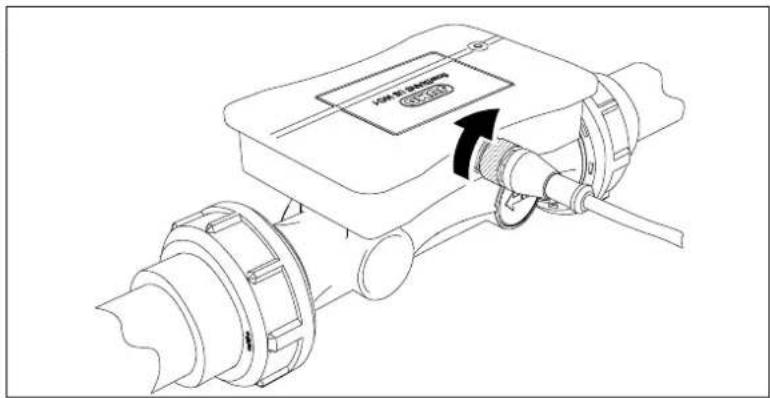

1. Die Überwurfmutter des Anschlusskabels von Hand mit der M12-Steckverbindung des Geräts verschrauben.

Bei Verwendung des An- schlusskabels vom Hersteller die Überwurfmutter mit einem Maulschlüssel SW13 anziehen.

Maximales Anzugsmoment: 0,4 Nm.

1. Das Anschlusskabel mit dem signalverarbeitenden Gerät und der Spannungsversorgung verbinden und gegen mechanische Belastung geschützt verlegen.

Das Gerät ist betriebsbereit. Die Gerätestatus-LED informiert über den aktuellen Zustand des Geräts ⇒ „Anzeige- und Bedienelemente“, Seite 22.

8 Bedienung

8.1 Anzeige- und Bedienelemente

(1) Gerätestatus-LED mehrfarbig

8.2 Fehlerbehebung

Der Gerätestatus wird über eine mehrfarbige LED (rot/grün/gelb) signalisiert.

LED-Signal Gerätestatus (Fehlermeldung) Statussignal nach NAMUR
grün (f = 1 Hz, t_ein/T = 0,9 ) 0 = normaler Betrieb -
rot (f = 1 Hz, t_ein/T = 0,5 ) 1 = Fehler F
gelb (f = 1 Hz, t_ein/T = 0,5 ) 2 = außerhalb Spezifikation S
rot (f = 5 Hz, t_ein/T = 0,5 ) 4 = Ausfall (schwerwiegender Fehler)	F
gelb Initialisierungsphase C

Fehlermel-dung	Gerätefunkti-on	Mögliche Ursache	Fehlerbehebung
0 Alle	Keine Fehler	-
2 Eingang Volu-menstrom		Volumenstrom > MBE	Volumenurchfluss der Anlage re-duzieren
			Größere Gerätenennweite einset-zen
		Teilfüllung/Leerrohr	Rohr füllen
		Gasblasen im Medium > Level 1 (Messung noch möglich)	System entlüften
			Systemdruck erhöhen
2 Analogaus-gang		Bürde zu hoch	Elektrischen Anschluss prüfen
2 Digitalaus-gang		Ausgang durch Überlastung kurz-geschlossen	Elektrischen Anschluss prüfen
4 Allgemein	Prüfsumme d	er Konfigurationsda-ten fehlerhaft	Hersteller kontaktieren
		Allgemeiner Fehler
4 Eingang Volu-menstrom		Volumenstrom ungültig	Hersteller kontaktieren
		Gasblasen im Medium > Level 2 (Messung nicht mehr möglich)

9.1 Gerätegehäuse reinigen

Das Reinigen des Gerätegehäuses kann im eingebauten Zustand erfolgen.

Das Gerät mit einem Tuch reinigen, das mit Wasser befeuchtet ist.

9.2 Mediumberührte Teile reinigen und O-Ringe ersetzen

Voraussetzungen:

• Das Gerät deinstallieren „Gerät deinstallieren“, Seite 24.
  • Geeignete Schutzausrüstung tragen.

• Einen Reinigungsplatz zum Spülen aller mediumsberührten Teile vorbereiten.

• ACHTUNG! Die Dichtringnuten der Prozessanschlüsse beim Entfernen der O-Ringe nicht beschädigen.

Die O-Ringe aus den Dichtringnuten der Prozessanschlüsse entfernen.

1. Alle mediumsberührten Teile gründlich mit Wasser spülen.

2. Die O-Ringe auf Beschädigungen prüfen und gegebenbenfalls austauschen.

3. Die O-Ringe in die Dichtringnuten der beiden Prozessanschlüsse einlegen.

4. Das Gerät installieren ⇒ „Gerät installieren“, Seite 17.

• Das Gerät deinstallieren ⇒ „Gerät deinstallieren“, Seite 24
• Geeignete Schutzausrüstung tragen.
- Ein geeignetes Reinigungsmittel bereit halten.
- Einen Reinigungsplatz zum Spülen und Neutralisieren aller mediumsberührten Teile gemäß Sicherheitsdatenblatt des Gefahrstoffs vorbereiten.

1. ACHTUNG! Die Dichtringnuten der Prozessanschlüsse beim Entfernen der O-Ringe nicht beschädigen.
   Die beiden O-Ringe aus den Dichtringnuten entfernen.

2. ACHTUNG! Ausschließlich Reinigungsmittel verwenden, die sich mit den Materialien vertragen, aus denen das Gerät besteht.

Alle mediumsberührten Teile gründlich mit einem geeigneten Reinigungsmittel gemäß Sicherheitsdatenblatt des Gefahrstoffs spülen und neutralisieren.

1. Bei Entsorgung: ⇒ „Entsorgung“, Seite 24.

2. Bei Weiterverwendung: Die O-Ringe auf Beschädigungen prüfen und gegebenbenfalls austauschen.

3. Die O-Ringe in die Dichtringnuten der beiden Prozessanschlüsse einlegen.

4. Das Gerät installieren ⇒ „Gerät installieren“, Seite 17.

10.1 Gerät deinstallieren

Voraussetzungen:

• Die Spannung der Anlage abschalten und gegen Wiedereinschalten sichern.
• Die Mediumszirkulation der Anlage stoppen.
• Die Rohrleitung entleeren und spülen.
- Geeignete Schutzausrüstung tragen.
- Einen sauberen und trockenen Ablageort vorbereiten.

1. Die Überwurfmutter des Anschlusskabels von Hand an der M12-Steckverbindung des Geräts lösen. Bei Verwendung des Anschlusskabels vom Hersteller die Überwurfmutter mit einem Maulschlüssel SW13 lösen.
2. Das Anschlusskabel aus der M12-Steckverbindung ziehen und aus dem Arbeitsbereich entfernen.
3. Die Überwurfmuttern von den Prozessanschlüssen des Geräts von Hand lösen und über die Rohrenden schieben.
4. ACHTUNG! Darauf achten, dass die O-Ringe in den Dichtringnuten der Prozessanschlüsse des Geräts verbleiben. Das Gerät vorsichtig aus der Anlage entfernen und an einem sauberen und trockenen Ort ablegen.

10.2 Rücksendung von Geräten

Voraussetzungen:

• Das Gerätegehäuse reinigen ⇒ „Gerätegehäuse reinigen“, Seite 23.
  • Die mediumsberührten Teile reinigen ⇒ „Mediumberührte Teile reinigen und O-Ringe ersetzen“, Seite 23.

• Das Gerät dekonatminieren „Gerät dekontaminieren“, Seite 23.

• Das Begleitschreiben für Produktrücksendungen (http://reparaturdienst.jumo.info) korrekt ausgefüllt und unterschrieben den Versandpapieren beilegen und vorzugsweise außen an der Verpackung anbringen.

• Zum Versenden des Geräts Originalverpackung oder einen geeigneten sicheren Transportbehälter verwenden.

10.3 Entsorgung

Voraussetzungen:

• Das Gerätegehäuse reinigen „Gerätegehäuse reinigen“, Seite 23.
  • Die mediumsberührten Teile reinigen ⇒ „Mediumberührte Teile reinigen und O-Ringe ersetzen“, Seite 23.
• Das Gerät dekonatminieren „Gerät dekontaminieren“, Seite 23.

ENTSORGUNG

Das Gerät oder ersetzte Teile gehören nach Beendigung der Nutzung nicht in die Mülltonne, denn es besteht aus Werkstoffen, die von darauf spezialisierten Recycling-Betrieben wiederverwendet werden können.

Das Gerät sowie das Verpackungsmaterial ordnungsgemäß und umweltschonend entsorgen lassen.

Hierbei die landesspezifischen Gesetze und Vorschriften zur Abfallbehandlung und Entsorgung beachten.

Bezeichnung Teile-Nr.
Montagezubehör
Montageset PVC DN 15 mit PP-Mutter 00750871
Montageset PVC DN 20 mit PP-Mutter 00750872
Montageset PVC DN 25 mit PP-Mutter 00750874
Montageset PVC DN 32 mit PP-Mutter 00750876
Montageset PP Muffenschweißen DN 15 00750888
Montageset PP Muffenschweißen DN 20 00750890
Montageset PP Muffenschweißen DN 25 00750927
Montageset PP Muffenschweißen DN 32 00750926
Montageset PP Stumpfschweißen DN 15 00750878
Montageset PP Stumpfschweißen DN 20 00750881
Montageset PP Stumpfschweißen DN 25 00750884
Montageset PP Stumpfschweißen DN 32 00750887
Montageset Edelstahl DN 15 mit PP-Mutter 00750923
Montageset Edelstahl DN 20 mit PP-Mutter 00750920
Montageset Edelstahl DN 25 mit PP-Mutter 00750919
Montageset Edelstahl DN 32 mit PP-Mutter 00750918
Montageset PVC DN 10 mit PP-Mutter 00750869
Montageset Edelstahl DN 10 mit PP-Mutter 00750924
Anschlusskabel für Steckverbinder M12
Leitungsdose, 4-polig, M12 × 1, gerade, 2m 00404585
Leitungsdose, 4-polig, M12 × 1, gewinkelt, 2m	00409334

产品组别Product group: 406050	产品中有害物质的名称及含量China EEP Hazardous Substances Information
部件名称Component Name
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳Housing(Gehäuse)	○	○	○	○	○	○
过程连接Process connection(Prozessanschluss)	○	○	○	○	○	○
螺母Nuts(Mutter)	○	○	○	○	○	○
螺栓Screw(Schraube)	○	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。This table is prepared in accordance with the provisions SJ/T 11364.○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。Indicate the hazardous substances in all homogeneous materials for the part are below the limit of the GB/T 26572.×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。Indicate the hazardous substances in at least one homogeneous material of the part exceed the limit of the GB/T 26572.

JUMO

JUMO GmbH & Co. KG

Moritz-Juchheim-Straße 1

Technischer Support Deutschland:

Telefon: [phone]

Tele fax: [phone]

E-Mail: [e-mail]

JUMO Mess- und Regelgeräte GmbH

Pfarrgasse 48

1230 Wien, Austria

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Internet: www.jumo.at

Technischer Support Österreich:

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

JUMO Mess- und Regeltechnik AG

Laubisrütistrasse 70

Internet: www.jumo.ch

Technischer Support Schweiz:

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]
