BEDIENUNGSANLEITUNG POWEW67915 PowerPlus

10 TECHNISCHE GEGEVENS

1 BESTIMMUNGSGEMÄBE VERWENDUNG. 2
2 BESCHREIBUNG DER TEILE (ABB. A) 2
3 VERZEICHNIS DES VERPACKUNGSHALTS 2
4 ERKLÄRUNG DER SYMBOLE 2

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 3
6 VOR DER INBETRIEBNAHME BEACHTEN! 3
7 INSTALLATION 3
8 INBETRIEBNAHME 4
8.1 Pumpe vor der Inbetriebnahme luften 4
8.2 Einstellung des Ein/Aus-Schaltpunkts 4
9 REINIGUNG UND WARTUNG 5
9.1 Hineweise zur Wartung 5
9.2 Reinigung des Schaufelrads 5
10 TECHNISCHE DATEN 5
11 KUNDENDIENST 6
12 FEHLERBESEITIGUNG 6
13 LAGERUNG 6
14 GARANTIE 7
15 UMWELT 7
16 KONFORMITÄTSERKLÄRUNG 8

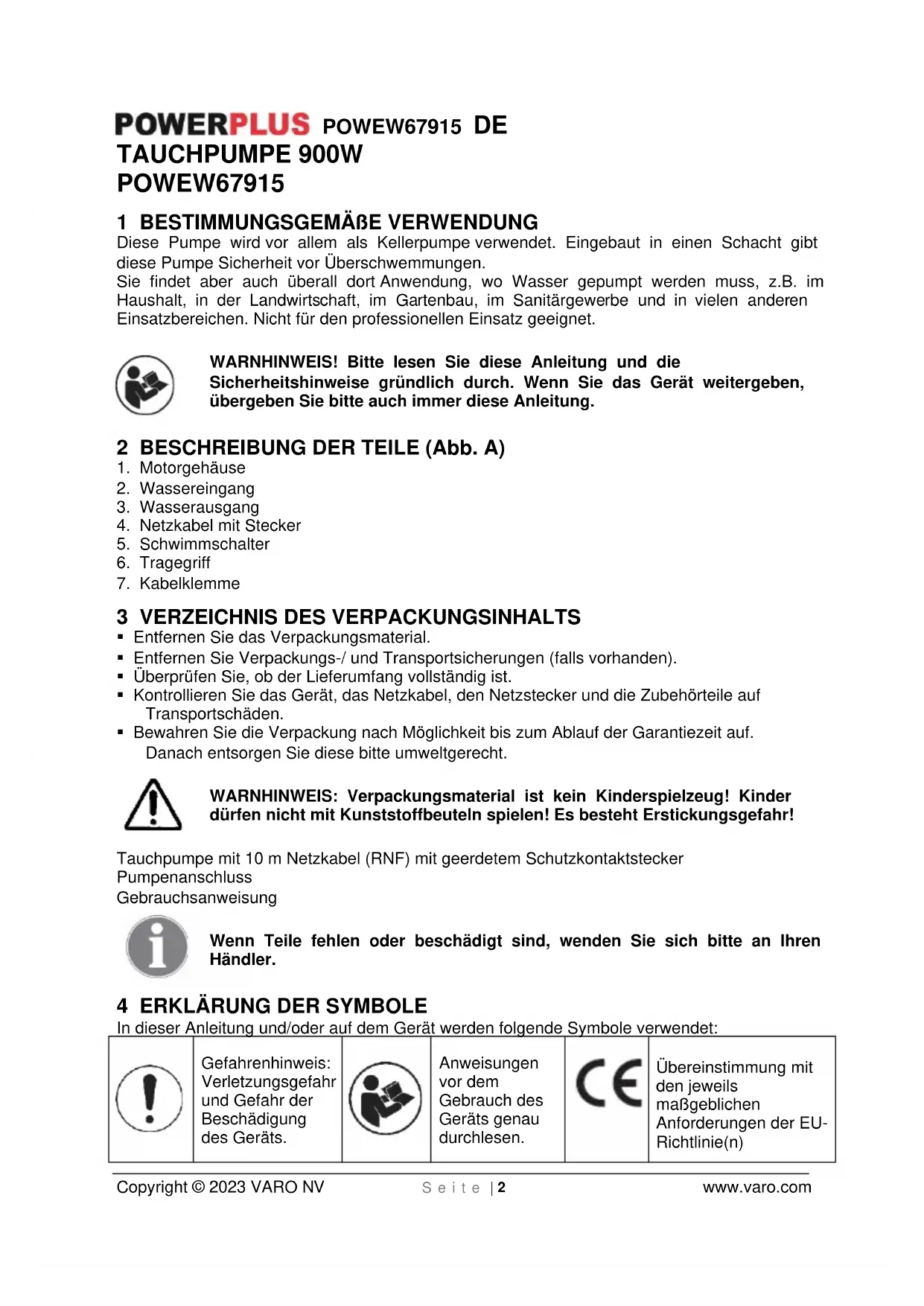

POWERPLUSPOWEW67915 DE

TAUCHPUMPE 900W

POWEW67915

1 BESTIMMUNGSGEMÄBE VERWENDUNG

These Pumpe wird vor allem als Kellerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen.

Sie findet aber auch überall Dort Anwendung, wo Wasser gespumpt werden muss, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und in vielen anderen Einsatzbereichen. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS!itte lessen Sie these Anleitung und die Sicherheitshinweise grundlich durch.Wenn Sie das Gerät allergeben, übergeben Sieitte auch immer diese Anleitung.

2 BESCHREIBUNG DER TEILE (Abb. A)

1. Motorgehause
2. Wassereingang
3. Wasserausgang
4. Netzkabel mit Stecker
5. Schwimmschalter
6. Tragegriff
7. Kabelklemme

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie dieseitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spiel! Es besteht Erstickungsgefahr!

Tauchpumpermit 10m Netzkabel (RNF)mit geerdetem Schutzkontaktstecker

Pumpenanschluss

Gebrauchsanweisung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

!

Gefahrenhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Anweisungen vor dem Gebrauch des Geräts einzeln.

CE

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n)

POWERPLUSPOWEW67915 DE

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lessen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen konnen einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

6 VOR DER INBETRIEBNAHME BEACHTEN!

• Der elektrische Anschluss erfolgt an einer Schutzkontaktsteckdose mit einer Netzspannung von 230 V - 50 Hz. Sicherung mindestens 6 Ampere.

Warnhinweis!

An Schwimmbecken und Gartenteichen und in deren Schutzbereich ist die Benutzung der Pumpe nur mit einem Fehlerstromschutzschalter mit einem auslösen den Nennstrom von max. 30 mA (nach VDE 0100 Teil 702 und 738) zulässig. Behinden sich Personen im Schwimmbecken oder im Gartenteich, so daß die Pumpe nicht betriebenen werden. Fragen Sie ihren Elektrofachmann!

Achtung!

(Zu Ihrer eigenen Sicherheit) Bevor Sie ihre neue Tauchpumpe in Betriebnehmen, halten Sie fachmännisch prufen, dass

dieErdung,
die Nullung und die
- Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
Die elektrischen Steckverbindungen sind vor Nasse zu schützen.
- Bei Überschwemmungsgefahr die Steckerverbindungen im überflutungssicheren Bereich anbringen.
- Die Förderung von aggressiven Flüssigkeiten sowie die Förderung von abrasiven (schmirgelnden) Stoffen ist auf jeder Fall zu unterlassen.
Die Tauchpumpe ist vor Frost zu schützen.
Die Pumpe darf nicht trocken laufen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Rahmenbedingungen

Die von Ihnen erworbene Tauchpumpe ist für die Fördierung von Wasser mit einer maximalen Temperatur von 35 °C bestimmt. Diese Pumpearf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und andere chemische Produkte verwendet werden!

7 INSTALLATION

Die Installation der Tauchpumpere erfolgt entweder:

• Stationär mit fester Rohrleitung oder
• Stationär mit flexibler Schlauchleitung

Bitte beachten!

Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Zuleitung oder an das Stromkabel montiert werden darf. Die Tauchpumpe muss an dem dazu vorgesehenen Tracegriff aufgehigt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfrei Funktion der Pumpe zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein.

Bei zu geringem Wasserstand kann der im Schacht befindliche Schlamm schnell eintocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchpumpere regelmäßig zu prufen (Anlaufversuche durchfahren). Der Schwimmschalter ist so eingestellt, dass eine sofortige Inbetriebnahme möglich ist.

POWERPLUS POWEW67915 DE

Wichtiger Hinweis!

Der Pumpenschacht muss eine Mindestgroße von 40 × 40 × 50 cm aufweisen, damit sich der Schwimmschalter frei bewegen kann.

Stromversorgung und Anschlüsse

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist für den Anschluss an eine geerdete Schutzkontaktsteckdose mit 230V 50Hz bestimmt. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert (mit mind. 6 A) und einwandfrei in Ordnung ist. Führren Sie den Pumpenstecker in die Steckdose ein, und die Pumpe ist dann betriebsbereit.

Wichtiger Hinweis!

Solle das Netzkabel oder der Netzstecker aufgrund von äußeren Einwirkungen beschädigt sein, damit das Kabel nicht repariert werden! Das Kabel muss unbedingt gegen ein neues ausgetauscht werden.

8 INBETRIEBNAHME

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte ihre neue Pumpe in Betrieb halten:

• Prufen Sie, dass die Pumpe auf dem Schachtboden aufliegt.
• Prufen Sie, dass die Zuleitung (steht unter Druck!) ordnungsgemäß angebracht wurde.
  Vergewissern Sie sich, dass die Stromversorgung 230V 50Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
• Vergewissern Sie sich, dass Feuchtigkeit oder Wasser nicht an die Stromversorgung gelangen kann.
• Verhindern Sie, dass die Pumpe trocken lauft.

8.1 Pumpe vor der Inbetriebnahme luften

Die Pumpe muss vor ihrer Inbetriebnahme immer gut geluftet werden. Bei Bedarf die Pumpe mehrfach hin- und herbewegen, bis keine Luftblasen mehr erschinen, dann mindestens 15 Sekunden abwarten, bis die Pumpe gestartet wird.

8.2 Einstellung des Ein/Aus-Schaltpunkts

Der Schaltpunkt Ein- bzw. Aus des Schwimmschalters kann durch Verändern der Schaltposition bei der Halterung des Schalters eingestellt werden.

Bitprufen Sie vor der Inbetriebnahme folgende Punkte:

• Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe Ein und die Schaltpunkthöhe Aus leicht und mit weniger Kraftaufwand erreicht werden konnen. Prufen Sie dies, indem Sie die Pumpe in ein mit Wasser gefülltes Gefäß stellen, den Schwimmschalter mit der Hand vorsichtig hochheiten und anschließend wieder senken. Dabei konnen Sie feststellen, ob die Pumpe sich ein- bzw., ausschaltet.
• Achten Sie auch darauf, dass der Abstand zwischen dem Kopf des Schwimmschalters und der Aufnahmehalterung des Schwimmschalters nicht zu Klein ist. Bei zu geringem Abstand ist die einwandfrei Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung des Schwimmschalters auch darauf, dass der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Denn sonst besteht die Gefahr, dass die Pumpe trocken lauft!

Dieses Gerätarf weder von Kindern noch von Personen mit herabgesetzten physischen, geistigen oder psychischen Fähigkeiten bedient werden. Es darf auch nicht von Personen bedient werden, die mit thisem Gerät nicht vertraut sind, ausgenommen den Fall, dass diesen Personen die Anwendung und die den Gebrauch these Geräts betreffenden Vorschriften vorher von einer für ihre Sicherheit verantwortlichen Person erklär wurden.

POWERPLUS POWEW67915 DE 9 REINIGUNG UND WARTUNG

Warnhinweis! Vor allen Arbeiten am Gerät immer vorher den Netzstecker aus der Steckdosenehmen.

Benutzen Sie nie Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel können die Kunststoffe beschädigen.

9.1 Hinweise zur Wartung

These Tauchpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das bei der Herstellung strengen Endkontrollen unterworfen wurde. Für eine large Lebensdauer und für einen störungsfreien Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Wichtiger Warnhinweis!

Vor allen Arbeiten am Gerät das Gerät immer von der Stromversorgung trennen!

• Bei entsprechenden Einsatzzorten muss die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
• Bei stationärer Installation muss die ordnungsgemäß Funktion des Schwimmschalters alle 3 Monate überprüft werden.
  Fusseln und Fasern, die sich eventuell im Pumpengehäuse festgesetzt haben, mit einem Wasserstrahl entfern.
• Alle 3 Monate den Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.
• Ablagerungen am Schwimmschalter mit klarem Wasser entfernen.

9.2 Reinigung des Schaufelrads

Bei zu starken Ablagerungen und Restpartikeln im Pumpengehause muss der untere Teil der Pumpe wie folgt zerlegt werden:

1. Losen Sie den Ansaugkorb vom Pumpengehäuse.
2. Das Schaufelrad mit klarem Wasser reinigen.
   Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder auf thisem abstützen!
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

10 TECHNISCHE DATEN

Typ	POWEW67915
Stromversorgung	230V / 50Hz
Aufnahmeleistung	900W
Fördermenge max.	13000 l/h
Förderhöhe max.	9,4 m
Eintauchtiefe max.	max.7 m
Wassertemperatur max.	35°C
Wasserart (sauberes Wasser / Schmutzwasser)	Schmutz
Gehäuse (Plastik (P) / Edelstahl (SS)	SS
Wassereingang (Plastik (P) / Edelstahl (SS)	P

POWERPLUS POWEW67915 DE

11 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Netzkabel (oder der Netzstecker) am Ladegerät beschädigt ist, muss diese/s dieser von unserem Kundendienst (siehe letzte Seite) oder von einem geprüften Elektriker durch ein spezielles Netzkabel ersetzt werden.

12 FEHLERBESEITIGUNG

Störung	Ursache	Abhilfe
Pumpe lauft nicht an	-Keine Stromversorgung-Schwimmschalter schaltet nicht	-Stromversorgung überprüfen-Schwimmschalter in höhere Stellung bringen
Pumpe ffordert nicht	-Einlaufsieb verstopft-Druckschlauch geknicht	-Einlaufsieb mit Wasserstrahl reinigen-Knickstelle begeben
Pumpe schaltet nicht aus	-Schwimmschalter kann nicht absinken	-Pumpe richtig auf dem Schachtboden auflegen
Fördermenge umgenügend	-Einlaufsieb verstopft-Pumpenleistung durch stark verschmutzte und schmirgeldnde Beimengungen zum Wasser verringgert	-Einlaufsieb reinigen-Pumpe reinigen und Verschleiße ersetzen
Pumpe schaltet nach kurzer Laufzeit ab	-Motorschutz schaltet die Pumpe wegen zu starker Wasserverschmutzung ab-Wassertemperatur zu hoch. Die Pumpe wird vom Thermoschalter abgeschelt	-Gerät von der Stromversorgung trennen, Pumpe und Schacht reinigen.-Dafür sorgen, dass das Wasser eine Temperatur von 35 °C nicht übersteigt.

13 LAGERUNG

Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
- Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler und sicherer Position an einem trockenen und kühlen Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperatures nicht auftreten können.
- Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

POWERPLUS POWEW67915 DE

14 GARANTIE

Gemäß den einschlagigen gesetzlichen Bestimmungen gewähren wir auf这点 Produktine eine Garantie von 24 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- Diese Garantiedeckt alle Material- oder Herstellungsmängel ab, sie schliebt aber Folgendes nicht ein: Fehler und Mangel aus normaler Abnutzung sowie an Verschleibeilen, darunter Lager, Bürsten, Kabel, Stecker oder Zubehör wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw.; Schäden oder Mangel durch zweckfremde Verwendung, Unfälle oder Änderungen; und diese Garantie erstreckt sich nicht auf die Transportkosten.
- Diese Garantiedeckt alle Material- oder Herstellungsmängel ab, sie schliebt aber Folgendes nicht ein: Batterien und Akkus, Ladegeräte, defekte Teile, die normalem Verschleib unterliegen wie z.B. und insbesondere Lager, Bürsten, Kabel, Stecker usw. Auch Zubehörteile wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw. fallen nicht unter diese Garantie.
- Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfls nicht unter diese Garantie.
- Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführrt werden.
Weitere Informationen erhalten Sie unter der Tel.-N2: 00 32 3 292 92 90
Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dann, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermaßiges Eindringen von Staub, wissenschaftliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Alteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zusückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepfegt wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
-itte haben Sie Ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatum.
- Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zürückzugegeben.

15 UMWELT

Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshandler über das Recycling.

POWERPLUSPOWEW67915 DE

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklaren wir, VARO - Vic Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät,

Bezeichnung des Gerats: TAUCHPUMPE 900W

Marke: POWERplus

Modell-NO:POWEW67915

auf der Grundlage europäischer harmonisierter Normen den wesentlichen Anforderungen und weiteren relevanten Vorschriften der anwendbaren europäischen Richtlinien/Verordnungen entspricht. Bei einer mit uns nicht abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

Europäische Richtlinien / Verordnungen (einschließlich ihrer Änderungen bis zum Tag der Unterzeichnung, sofern relevant):

2011/65/EU

2014/35/EU

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Der Unterzeichne handelt im Auftrag des Geschäftsführers des Unternehmens,

Ludo Mertens

Zulassungsabteilung - Compliance Manager
