Produkttyp	PT-Überwachungskamera mit Zigbee-Hub
Marke	Aqara
Modell	Camera Hub G3 (CH-H03)
Videoauflösung	2K (2304 × 1296p)
Sichtwinkel	110°
Horizontale PT-Drehung	340°
Vertikale PT-Drehung	45° (oben 30°, unten 15°)
Zigbee-Hub	Ja, integrierter Zigbee 3.0
WLAN-Konnektivität	Wi-Fi 802.11b/g/n/a/ac, 2,4 und 5 GHz
Lokaler Speicher	microSD-Karte bis zu 128 GB (FAT32/exFAT)
Stromversorgung	5V ⎓ 2A (USB-C)
Stromverbrauch	10W max
Abmessungen	123,4 × 85,1 × 67,8 mm
Betriebstemperatur	-10 °C bis 40 °C
HomeKit-Kompatibilität	Ja, HomeKit Secure Video
Nachtsicht	Ja, integriert
KI-Funktionen	Personenidentifikation, Bewegungserkennung
Infrarot-Fernbedienung	Ja, integriertes Modul
Mikrofon und Lautsprecher	Integriert, bidirektionaler Audio
Installation	Auf Tisch oder Decke (optionaler Halter)
LED-Anzeige	Mehrfarbig für verschiedene Zustände
Video-Codec	H.264
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen

Häufig gestellte Fragen - Camera Hub G3 Aqara

Wie konfiguriere ich die Camera Hub G3 zum ersten Mal?

Laden Sie die Aqara Home-App herunter, schließen Sie die Kamera über USB-C an, warten Sie, bis die Anzeige gelb blinkt, und fügen Sie die Kamera dann durch Scannen des QR-Codes in der App hinzu.

Die Kamera verbindet sich nicht mit dem WLAN, was tun?

Überprüfen Sie, dass das WLAN-Passwort keine Sonderzeichen enthält. Stellen Sie sicher, dass der Router keine AP-Isolation oder MAC-Filterung aktiviert hat. Setzen Sie die Kamera zurück, indem Sie die Taste 10 Sekunden lang gedrückt halten.

Wie füge ich die Kamera zu Apple HomeKit hinzu?

Öffnen Sie die Home-App, tippen Sie auf '+', scannen Sie den HomeKit-Code auf der Unterseite der Kamera. Falls dies fehlschlägt, starten Sie Ihr iOS-Gerät neu und setzen Sie die Kamera zurück.

Was ist die maximale Kapazität der microSD-Karte?

Die Kamera unterstützt microSD-Karten bis zu 128 GB im FAT32- oder exFAT-Format, Klasse 4 oder höher.

Kann ich die Kamera im Freien verwenden?

Nein, dieses Produkt ist nur für den Innenbereich bestimmt. Setzen Sie es keiner Feuchtigkeit oder Witterung aus.

Wie sind die LED-Anzeigen zu interpretieren?

Schnell gelb blinkend: Warte auf Verbindung. Dauerhaft blau: Normalbetrieb. Dauerhaft rot: Live-Video. Lila blinkend: Hinzufügen von Untergeräten. Für alle Codes lesen Sie die Anleitung.

Kann die Kamera an der Decke montiert werden?

Ja, eine separate Montagehalterung ist erhältlich. Nach der Installation denken Sie daran, das Bild in den App-Einstellungen zu drehen, um eine normale Ansicht zu erhalten.

Welche Zigbee-Geräte kann ich verbinden?

Die Kamera fungiert als Zigbee 3.0-Hub und kann Sensoren, Schalter, Steckdosen und andere kompatible Aqara-Geräte verbinden.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken Sie schnell 10 Mal hintereinander die Funktionstaste. Die Anzeige blinkt zur Bestätigung des Zurücksetzens.

Funktioniert die Kamera mit Cloud-Aufzeichnung?

Ja, sie unterstützt HomeKit Secure Video mit iCloud (10 Tage Verlauf) und die Aqara Home-App bietet optional auch Cloud-Speicher an.

BEDIENUNGSANLEITUNG Camera Hub G3 Aqara

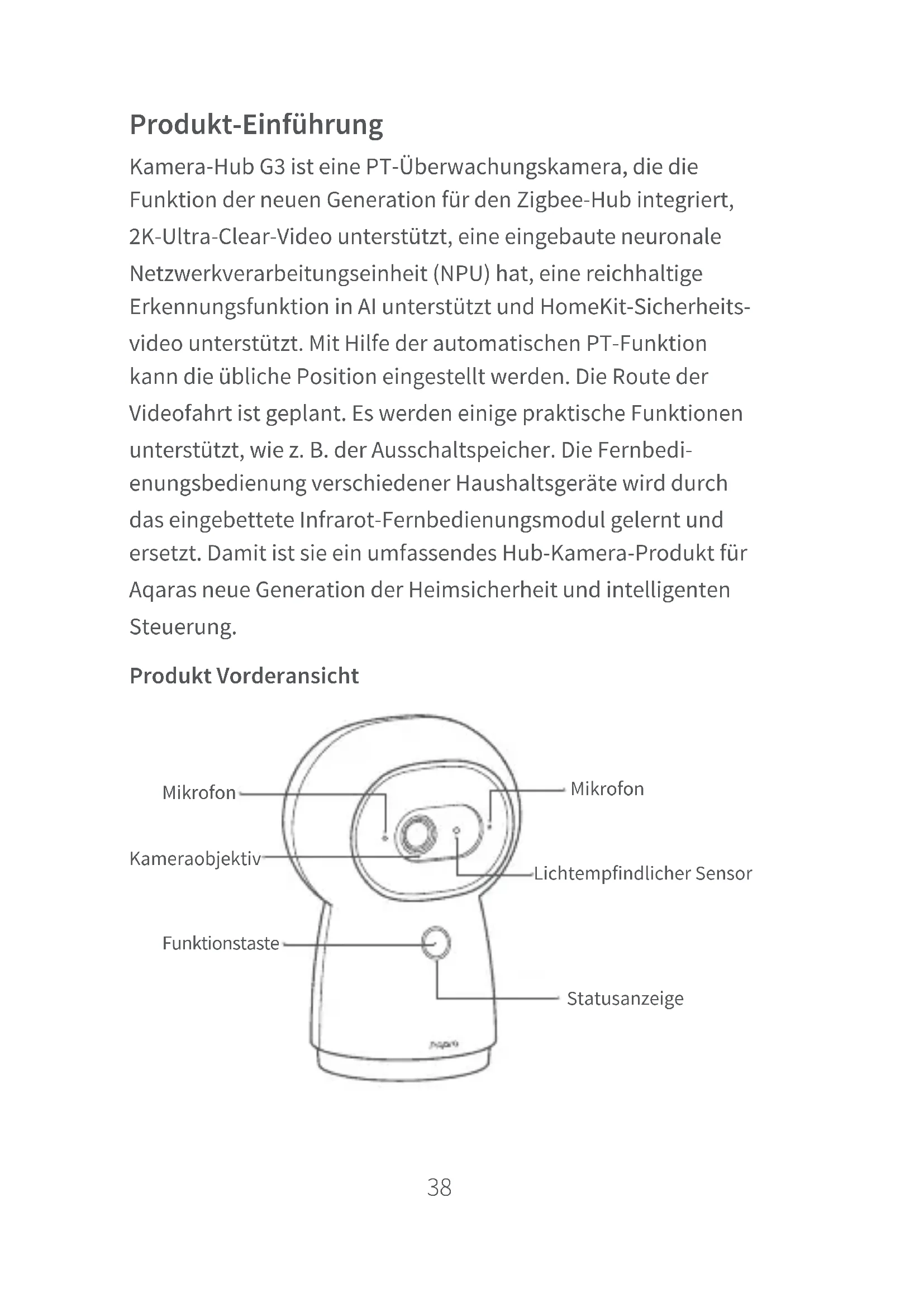

Kamera-Hub G3 Bedienungsanleitung ·38

Kamera-Hub G3 ist eine PT-Überwachungskamera, die die Funktion der neuen Generation für den Zigbee-Hub integriert, 2K-Ultra-Clear-Video unterstützt, eine eingebaute neuronale Netzwerkverarbeitungseinheit (NPU) hat, eine reichhaltige Erkennungsfunktion in AI unterstützt und HomeKit-Sicherheitsvideo unterstützt. Mit Hilfe der automatischen PT-Funktion kann die übliche Position eingestellt werden. Die Route der Videofahrt ist geplant. Es werden einige praktische Funktionen unterstützt, wie z. B. der Ausschaltspeicher. Die Fernbedienungsbedienung verschiedener Haushaltsgeräte wird durch das eingebettete Infrarot-Fernbedienungsmodul gelernt und ersetzt. Damit ist sie ein umfassendes Hub-Kamera-Produkt für Aqaras neue Generation der Heimsicherheit und intelligenten Steuerung.

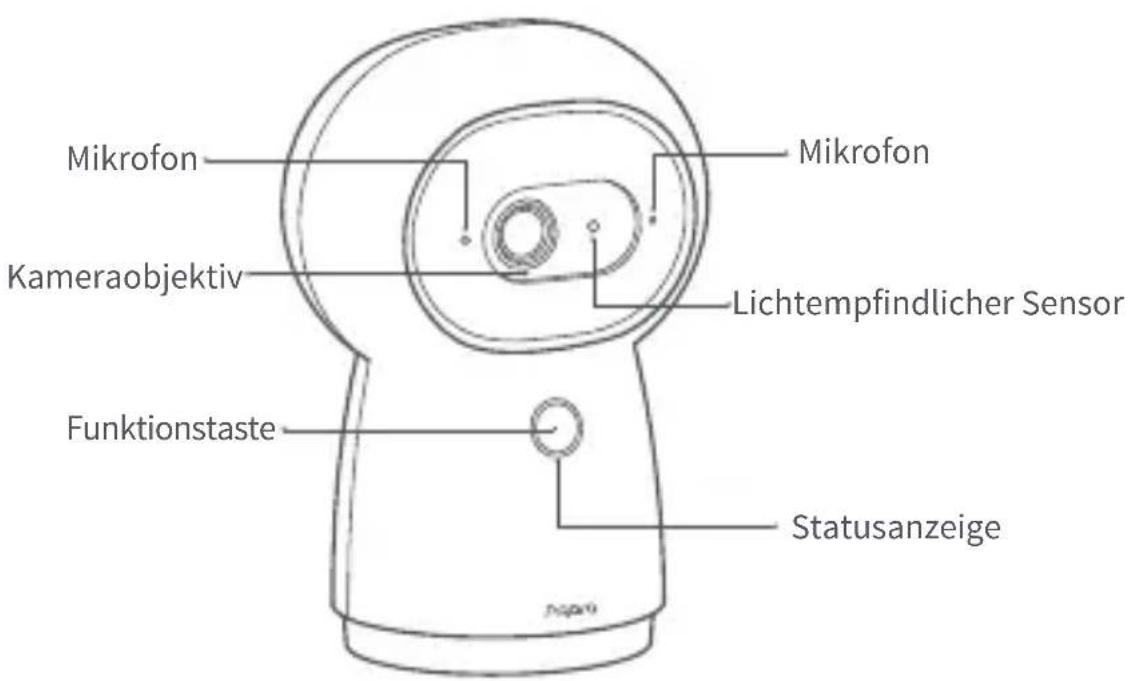

Produkt Vorderansicht

Mikrofon Mikrofon Kameraobjektiv Lichtempfindlicher Sensor Funktionstaste Statusanzeige

Beschreibung der Funktionstaste:

1. Langes Drücken für 3 Sekunden: Zum Pushen von Notfallalarm-Informationen
2. Langes Drücken für 10 Sekunden: Um das Netzwerk zurückzusetzen und die Bindung des Geräts zu aufheben
3. 10-mal schnell drücken: Wiederherstellen der Werkseinstellungen

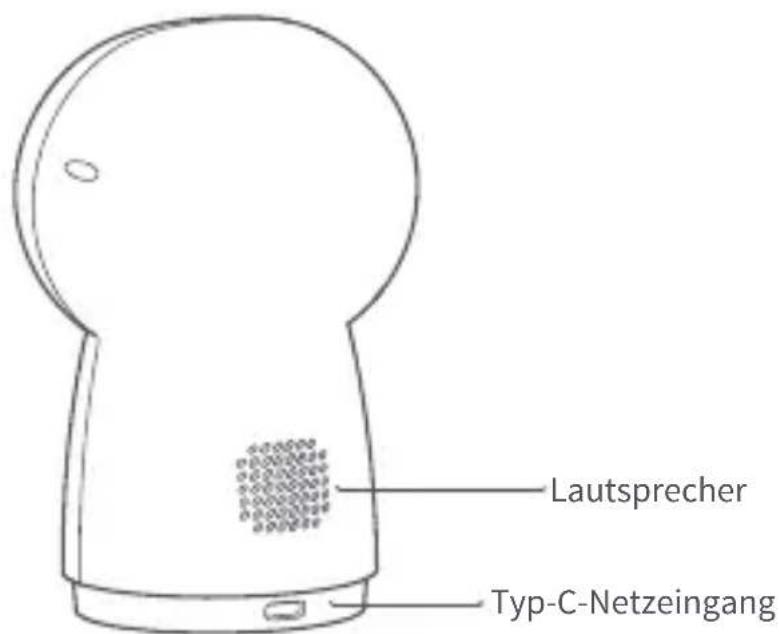

Rückansicht des Produkts

Lautsprecher Typ-C-Netzeingang

Schnelle Einrichtung

1 Download des Clients

Suchen Sie im App-Store nach "Aqara Home" oder scannen Sie den untenstehenden QR-Code, um die App "Aqara Home" herunterzuladen.

Scannen Sie den Code, um die Aqara Home App herunterzuladen

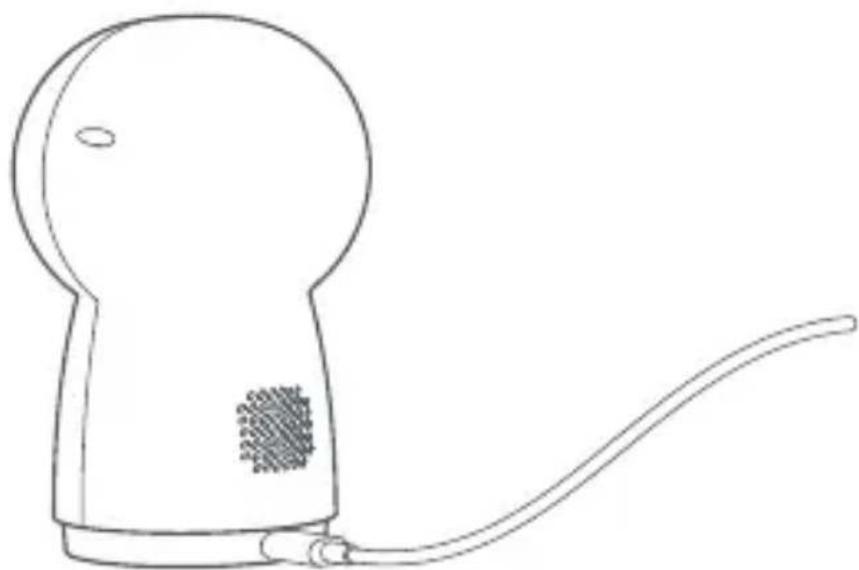

2 Die Kamera ist eingeschaltet

Suchen Sie die Stromversorgungsschnittstelle an der Unterseite des Produkts, stecken Sie das Typ-C-Netzkabel ein und schalten Sie den Stromadapter ein. Nach dem Start der Kamera wechselt die Statusanzeige in das gelbe Licht, das schnell blinkt.

* Wenn die Anzeige nicht in gelbem Licht erscheint schnell blinken, wird versucht, die Funktionstaste 10 Sekunden lang gedrückt zu halten, um die Werkseinstellungen wiederherzustellen.

3 Hinzufügen der Kamera

Zugang zum Aqara Home.

Öffnen Sie die Aqara Home App, klicken Sie auf "+" in der oberen rechten Ecke der Homepage, wählen Sie die G3-Smart-Kameras (Hub-Version) und folgen Sie den

Anweisungen der App. Nach einer erfolgreichen Verbindung leuchtet die Statusanzeige im Gerät blau.

Wenn die Geräteaddition fehlschlägt, bestätigen Sie bitte die folgenden Punkte:

* Wi-Fi-Name oder -Passwort enthält Sonderzeichen, die nicht unterstützt werden, was eine Verbindung zum Router unmöglich macht. Bitte ändern Sie diese in gängige Zeichen und versuchen Sie es erneut.

* Die Kamera kann den vom Mobiltelefon generierten QR-Code nicht erkennen. Achten Sie darauf, dass der Bildschirm des Mobiltelefons nicht kleiner als 4.7 Zoll ist, und stellen Sie sicher, dass die Kamera den QR-Code nicht gegen das Licht aufnimmt.

* Prüfen Sie, ob der Router die Wi-Fi-Einstellung für das Anti-Rubber-Netzwerk aktiviert hat, was dazu führt, dass sich die Kamera nicht normal mit dem Netzwerk verbinden kann.

* Prüfen Sie, ob der Router die AP-Isolierung einschaltet, so dass das Mobiltelefon die Kamera im LAN nicht finden kann.

Zugriff auf Apple HomeKit

Öffnen Sie die Apple-App "Home", klicken Sie auf "+" in der oberen rechten Ecke, rufen Sie die Seite zum Hinzufügen von Zubehör auf, scannen Sie den HomeKit-Einstellungscode an der Unterseite der Kamera oder geben Sie ihn manuell ein (bitte ordnungsgemäß speichern), und binden Sie das Gerät an

HomeKit.

Allgemeine Fehlerrichtlinie zum Hinzufügen des HomeKit

* Aufforderung „Zubehör kann nicht hinzugefügt werden“. Die im iOS -System zwischengespeicherten Fehlerinformationen können aufgrund von wiederholten Additionsfehlern nicht freigegeben werden. Bitte starten Sie das iOS -Gerät neu, setzen Sie die Kamera zurück und versuchen Sie es erneut.

* Aufforderung „Zubehör hinzugefügt“. Bitte starten Sie das iOS -Gerät neu und setzen Sie die Kamera zurück, und fügen Sie sie dann erneut hinzu, indem Si

4 Fügen Sie Untergeräte hinzu

Nachdem die Kamera erfolgreich hinzugefügt wurde, öffnen Sie bitte die Aqara Home-App und lesen Sie die Bedienungsanleitung des Subgeräts, um das Subgerät hinzuzufügen.

Produkt-Installation

In der Verpackungsschachtel dieses Produkts befindet sich keine Halterung. Wenn es an der Wand montiert oder angehoben werden soll, muss es separat erworben warden.

2 Bitte stellen Sie sicher, dass die Kamera erfolgreich zur App hinzugefügt wurde, bevor sie an der Wand installiert wird.

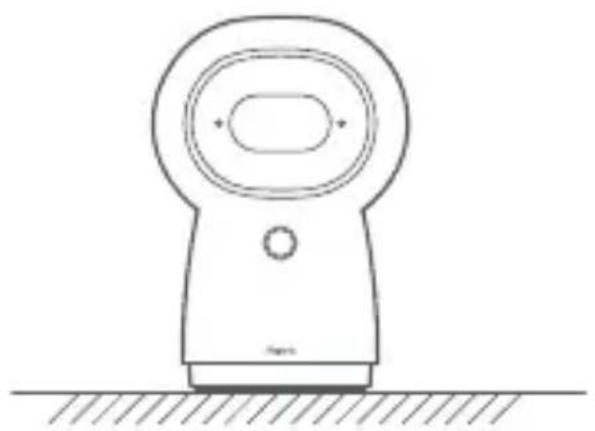

3 Die Kamera kann auf der horizontalen Arbeitsfläche wie Schreibtisch, Esstisch, Bücherregal und Couchtisch platziert werden.

4 Nach dem Heben muss das Bild in der App gespiegelt werden, bevor eine normale Anzeige erfolgt.

Hebezeug-Installation

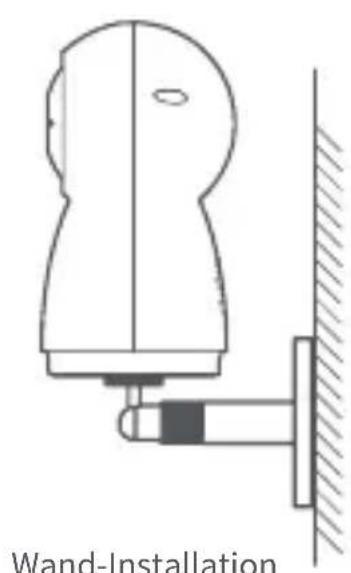

Wand-Installation

Die obige Abbildung ist das Installationsdiagramm, bitte beachten Sie die tatsächliche Installationsmethode der Halterung.

*Der Standort der Kamera muss sich innerhalb des Abdeckungsbereichs des drahtlosen Wi-Fi-Signals befinden.

*Nicht in der Nähe von starken elektromagnetischen Störquellen aufstellen.

*Keine direkte Lichtquelle aus dem Nahbereich auf das Kameraobjektiv.

*Stellen Sie sicher, dass sich in der Nähe des Geräts keine Hindernisse befinden.

*Dieses Produkt ist nur für die Verwendung in Innenräumen verfügbar.

Beschreibung der Kontrollleuchte

Indikatorstatus	Gerätestatus
Gelbes Licht normal-ein	Inbetriebnahme
Gelbes Licht schnell blinkend	Warten auf Netzwerkverbindung
Blaues Licht schnell blinkend	Verbinden mit dem Netzwerk
Blaues Licht blinkt langsam	Die Netzwerkverbindung ist erfolgreich und das Konto wird gebunden.
Blaues Licht normal-ein	Im Normalbetrieb
Rotes Licht normal-ein	In dem Live-Video
Weißes Licht normal-ein	Inbetriebnahme für 10 Minuten ohne das konfigurierte Netzwerk
Lila Licht blinkt	Zulassen und Hinzufügen von untergeordneten Geräten
Gelbes Licht blinkt langsam	Firmware-Upgrade wird durchgeführt
Licht aus	Die Kontrollleuchte ist ausgeschaltet/das Gerät schläft/das Gerät ist nicht eingeschaltet

Grundparameter

Produkt-Modell: CH-H03

Videocodierung: H.264

Auflösungsrate: 2K(2304×1296p)

Leistungseingang: 5V = 2A

Betrachtungswinkel: 110°

Stromverbrauch: 10W (MAX)

Abmessungen des Produkts: 123.4×85.1×67.8mm

PT-Winkel: Horizontal 340°, vertikal 45° (30° nach oben, 15°

nach unten)

Drahtlose Verbindung: Wi-FiIEEE 802.11b/g/n/a/ac 2.4/5GHz、

Zigbee3.0

Lokaler Speicher: MicroSD-Karte (unterstützt CLASS 4 oder

höher, kompatibel mit exFat- und FAT32-Dateiformaten, mit

einer maximalen Kapazität von 128 GB)

Hinweis

Die Verwendung des Abzeichens "Works with Apple" bedeutet, dass ein Zubehörteil speziell für die in dem Abzeichen

angegebene Technologie

entwickelt wurde und vom Entwickler für die Einhaltung der

Apple-Leistungsstandards zertifiziert wurde. Apple ist nicht

verantwortlich für den Betrieb dieses Geräts oder die

Einhaltung von Sicherheits- und Regulierungsstandards.

Ein 10-Tage-Aufnahmeprotokoll Ihres Camera Hub G3 wird

sicher in iCloud gespeichert und kann in der Apple Home App

auf Ihrem iPhone, iPad oder Mac angezeigt werden. Sie können

eine Kamera zu Ihrem 200GB-Tarif oder bis zu fünf Kameras zu Ihrem 2TB-Tarif ohne zusätzliche Kosten hinzufügen.

Kameraaufnahmen werden nicht auf Ihr iCloud-Speicherlimit angerechnet.

Die Kommunikation zwischen iPhone, iPad, Apple Watch,

HomePod oder Mac und dem HomeKit-fähigen Camera Hub G3 ist durch die HomeKit-Technologie gesichert.

Warnhinweise

* Dieses Produkt ist KEIN Spielzeug. Bewahren Sie das Produkt bitte außerhalb der Reichweite von Kindern auf.
* Dieses Produkt ist ausschließlich für die Anwendung in Innenräumen bestimmt. Verwenden Sie es NICHT in feuchten Umgebungen oder im Freien.
* Das Gerät darf nicht feucht werden; Wasser oder andere Flüssigkeiten dürfen KEINEN Kontakt mit dem Produkt haben.
* Stellen Sie dieses Produkt NICHT nahe einer Heizquelle auf. Platzieren Sie das Gerät ausschließlich Deutsch dann in einem Gehäuse, wenn für AUSREICHENDE Belüftung gesorgt wurde.
* Stellen Sie dieses Produkt NICHT nahe einer Heizquelle auf. Platzieren Sie das Gerät ausschließlich Deutsch dann in einem Gehäuse, wenn für AUSREICHENDE Belüftung gesorgt wurde.
* Dieses Produkt eignet sich lediglich für die Verbesserung von Unterhaltungsgeräten, es dient der Bequemlichkeit und verfügt über eine Erinnerungsfunktion für die Geräte im Heim. Bei Zuwiderhandlung gegen die Bedienungsleitung für das Produkt schließt der Hersteller jegliche Haftung für Risiken sowie für Eigentumsverluste aus.
* Dieses Produkt eignet sich lediglich für die Verbesserung von Unterhaltungsgeräten, es dient der Bequemlichkeit und verfügt über eine Erinnerungsfunktion für die Geräte im Heim. Es darf NICHT als Sicherheitsvorrichtung für eine Wohnung, ein Gebäude, Lager oder andere Orte verwendet werden. Bei Zuwiderhandlung gegen die Bedienungsleitung für das Produkt schließt der Hersteller jegliche Haftung für Risiken sowie für Eigentumsverluste aus.

Unter normalen Einsatzbedingungen muss dieses Gerät einen Abstand von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers einhalten.

WLAN-Betriebsfrequenz(2.4GHz)	2412-2472 MHz
WLAN-Betriebsfrequenz(5GHz)	CH36-CH48 5150-5250 MHzCH52-CH64 5250-5350 MHzCH100-CH140 5470-5725 MHzCH149-CH165 5725-5850 MHz
MaximaleWLAN-Ausgangsleistung	≤20 dBm
Zigbee-Betriebsfrequenz	2405-2480 MHz
Maximale Zigbee-Ausgang-sleistung	≤13 dBm

EU-Konformitätserklärung

Hiermit bestätigt Lumi United Technology Co., Ltd, dass das Funkgerät des Typs Camera Hub G3, CH-H03 mit der Verordnung 2014/53/EU in Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://www.aqara.com/DoC/

WEEE-Informationen zur Entsorgung und zum Recycling

Alle mit diesem Symbol gekennzeichneten Produkte sind Elektroschrott und Elektrogeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) und dürfen nicht mit unsortiertem Haushaltsmüll vermischt werden. Schützen Sie stattdessen Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden

Geräte an eine dafür vorgesehene, von der Regierung oder einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von Elektroschrott und Elektrogeräten bringen. Eine ordnungsgemäße Entsorgung und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt und Menschen zu vermeiden. Wenden Sie sich bitte an den Installateur oder lokale Behörden, um Informationen zum Standort und den allgemeinen Geschäftsbedingungen solcher Sammelstellen zu erhalten.

Hersteller: Lumi United Technology co., LTD.

Anschrift: 8/F, Jinqi Wisdom Valley Building, No.1 Tangling
